Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи

Общая мощность	3800 кВт
Заказчик	Отель Сочи
Фото
Задача	Резервное энергоснабжение хладоцентра, котельной, многоуровневого паркинга, велком-центра, объектов ремонтной зоны, вертолетного ангара с прачечной, резервуаров чистой воды (РЧВ), наружного освещения и других объектов отеля в Сочи.
Решение	В феврале 2022 года компания «Техэкспо» поставила шесть ДГУ общей мощностью 8,8 МВт для санаторно-курортного комплекса в Сочи .

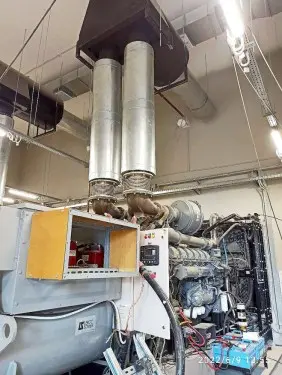

Две ДЭС мощностью 2000 кВт

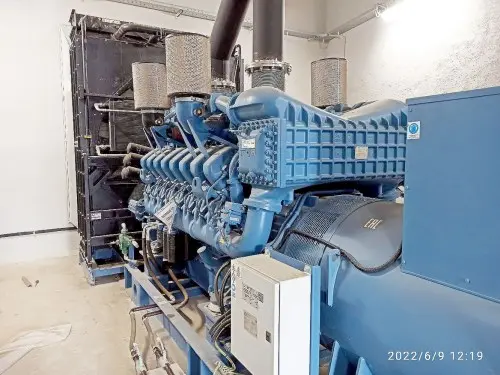

Две дизель-генераторные установки ТЭ.2000С-Т400-2РН мощностью 2000 кВт каждая изготовлены на базе двигателя MTU 16V4000G34F (Германия) и генератора MeccAlte ЕСО 46 - 2L / 4. Они подключены в качестве резервного источника питания к трансформаторной подстанции ТП-1 и являются частью системы гарантированного энергоснабжения объектов: хладоцентра, котельной, многоуровневого паркинга, велком-центра, объектов ремонтной зоны, вертолетного ангара с прачечной, резервуаров чистой воды (РЧВ), наружного освещения.

При наличии сети ДГУ не работают и находятся в дежурном режиме. Запуск ДГУ происходит при пропадании напряжения на РУНН ТП-1. При появлении напряжения происходит отключение автоматического выключателя. ДГУ после цикла охлаждения автоматически останавливается и переходит в ждущий режим.

В системе предусмотрен ручной режим управления ДГУ для проведения регламентных пусков, ремонтных и наладочных работ.

Электростанции открытого типа размещены в здании трансформаторной подстанции в отдельном помещении для каждой ДЭС.

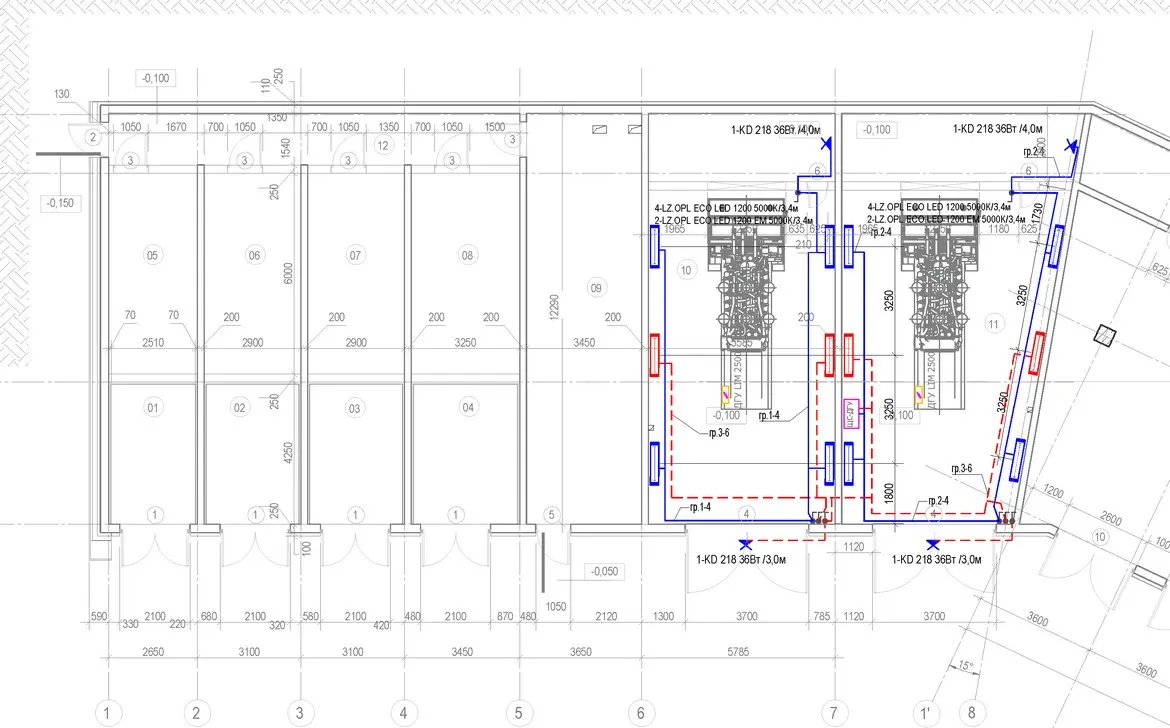

Здание трансформаторной подстанции, совмещенное с дизельной электростанцией

• Дизельный двигатель MTU 16V4000G34F.
• Генератор MeccAlte ЕСО 46 - 2L / 4.
• Система охлаждения, воздухозабора, электростартерная система.
• В выхлопную систему ДГУ ТЭ.2000С-Т400-2РН помимо коллектора и сильфонного компенсатора входит каталитический нейтролизатор. Он выполняет роль глушителя и снижает уровень шума выхлопных газов на -35Дб.
• Масляная и топливная системы.
• Стальная рама с амортизаторами, установленными между двигателем/генератором и рамой.
• Панель управления ДЭС на базе промышленного микропроцессорного контролера ComAp с интерфейсом на русском языке и функцией удаленного мониторинга.
• Автоматический подогреватель охлаждающей жидкости.
• АВГ – автоматический выключатель генератора, установленный в отдельном щите рядом с ДГУ.
• ЩСН – щит собственных нужд, включая управление автоматической системы топливоподкачки с возможностью управления в автоматическом и в ручном режиме.

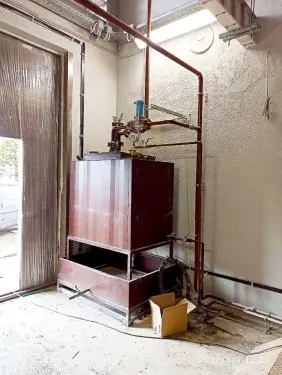

Дополнительный резервуар для топлива (900 л.)

Дополнительно для каждой ДГУ изготовлен металлический двустенный расходный топливный бак объемом 900 л. с системой автоматической подкачкой топлива из внешнего топливохранилища.

Конструктивная особенность бака в наличии межстенного пространства, которое  заполнено азотом, в баке установлен датчик утечки. При разгерметизации одной из стенок, давление азота в межстенном пространстве уменьшается и сигнал о разгерметизации подаётся оператору.

Такие двустенные резервуары обеспечивают необходимый уровень безопасности объекта. Подобные резервуары используются на АЗС и АГЗС.

Для контроля уровня топлива в баке есть визуальный указатель уровня топлива и встроенный в бак датчик Eurosens Dominator RS, который отображает текущие показания на панели управления ДГУ.

В составе топливного бака:

• Расходный топливный бак с габаритами: 1230x1090x955 мм.
• Поддон 1410х1090х310 мм. с шаровым краном для слива топлива.
• Датчик утечки — электроконтактный манометр ДМ2005Ex – контролирует давление в межстенном пространстве.
• Датчик уровня топлива Eurosens Dominator RS.
• Заправочная горловина топливного бака.
• Резьбовой огнепреградитель.
• Отсечной поплавковый клапан.
• Шаровый кран для слива топлива.

В комплект поставки ДГУ включены силовые кабели ВВГнгLS 1x240, ВВГнгLS 5х4, ВВГнгLS Зхl,5, кабели заземления, наконечники, кабели КИПЭВ нrLS 4х2х0,6 для высокоскоростной передачи данных от контроллера до топливного бака.

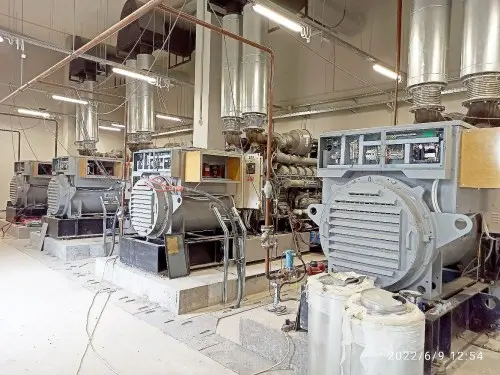

Четыре ДЭС мощностью 1200 кВт

Энергоцентр включает в себя здания отопительной котельной и холодильных машин, площадки склада хранения дизельного топлива и здания закрытого распределительного устройства и резервной дизельгенераторной электростанции аварийного электроснабжения.

4 ДЭС общей мощностью 4,8 МВт работают в параллели и являются источником аварийного энергоснабжения на напряжении 10 кВ существующих электротокоприемников ТП.

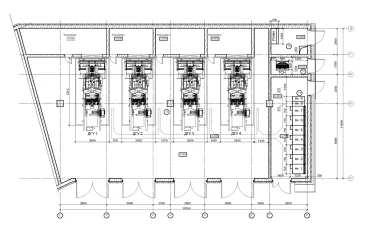

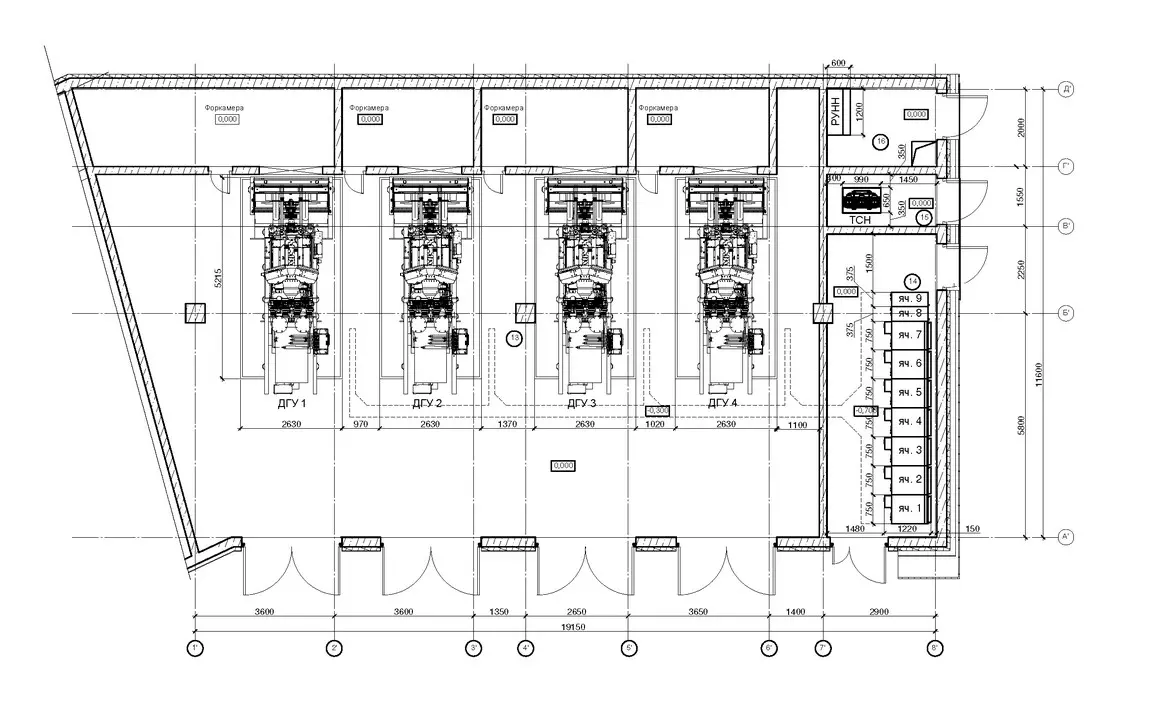

План расположения оборудования в здании закрытого распределительного устройства и резервной дизель-генераторной электростанции аварийного энергоснабжения

Комплектация ДГУ ТЭ.1200С-Т10500-2РН (Perkins) мощностью:

• Дизельный двигатель Perkins 4012-46-TAG2A.
• Генератор переменного тока Leroy Somer LSA 52.3 AL80 / 4р.
• Радиатор.
• Система фильтрации воздуха, масла и топлива.
• Устройство для подогрева охлаждающей жидкости.
• Устройство для подзарядки аккумуляторных батарей.
• Выхлопная система: выхлопной коллектор, сильфонный компенсатор, глушитель.
• Электростартерная система: стартер, низковольтный зарядный генератор, аккумуляторная батарея.
• Цифровая панель управления DSE 8610 с системой мониторинга и работой в параллели.
• Монтажная рама с виброизолирующими прокладками.

Пуско-наладочные работы ДГУ энергокомплекса

Специалисты компании «Техэкспо» разработали программы пуско-наладочных работ и подготовили к запуску ТЭ.2000С-Т400-2РН (MTU) (2 шт.) и ТЭ.1200С-Т10500-2РН (Perkins) (4 шт.).

Произвели настройку контроллеров управления DSE на ДЭС, контроль, наладку и регулировку набора мощности электростанций, наладку датчиков, провели испытания ДГУ. Во время ПНР обслуживающий персонал получил инструктаж по принципам работы и обслуживания ДГУ.

Перечень выполненных пуско-наладочных работ:

• Разработка рабочей конструкторской документации на ДГУ ТЭ.2000С-Т400- 2РН (MTU) и на ДГУ ТЭ.1200С-Т10500-2РН (Perkins).
• Индивидуальные и комплексные испытания каждой ДГУ при 100% нагрузке в течение 48-х часов.
• Разработка SCADA системы и схем телеметрии каждой ДГУ.
• Шеф-монтажные работы на объекте и наладочные работы топливной системы, наладки панелей управления, собственных нужд ДГУ.
• Испытания кабельных линий 0,4 кВ и высоковольтных ячеек 10 кВ.
• Испытания силового трансформатора.

• Фотогалерея
• ТЗ и проектная документация
• Чертежи

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 1 из 28

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 2 из 28

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 3 из 28

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 4 из 28

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 5 из 28

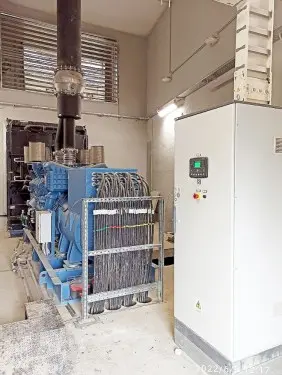

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 6 из 28

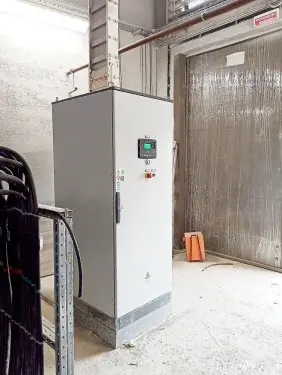

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 7 из 28

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 8 из 28

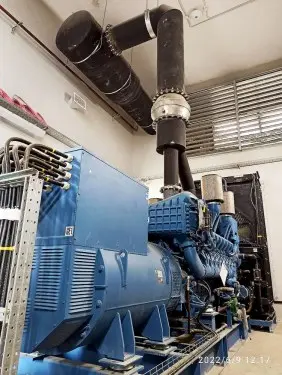

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 9 из 28

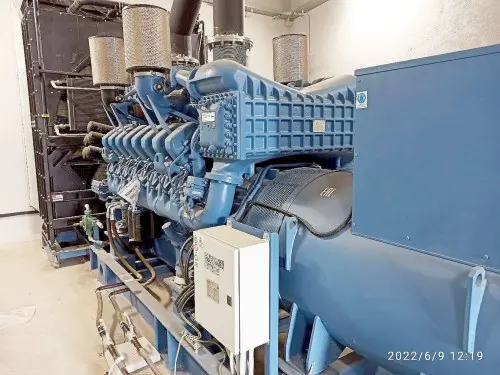

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 10 из 28

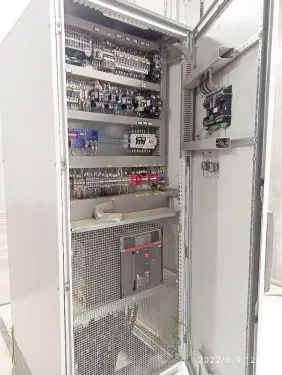

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 11 из 28

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 12 из 28

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 13 из 28

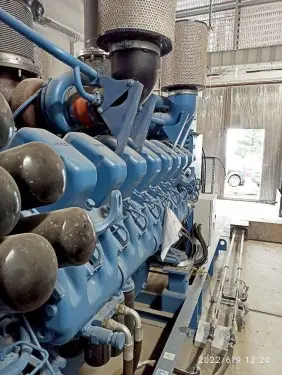

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 14 из 28

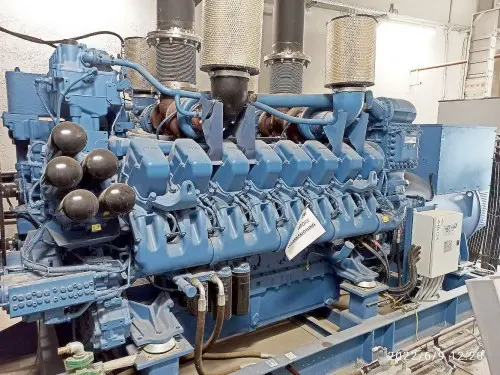

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 15 из 28

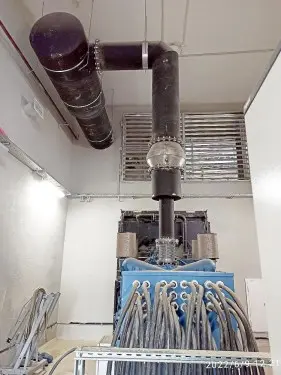

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 16 из 28

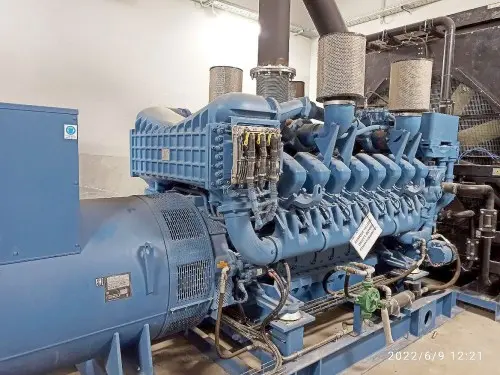

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 17 из 28

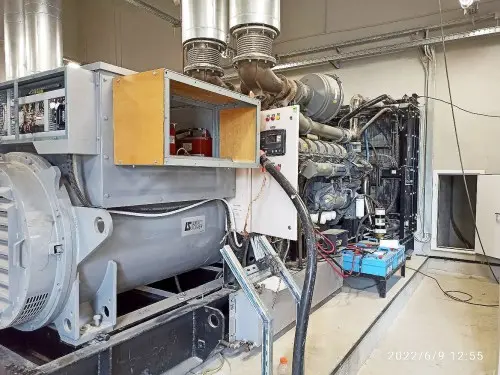

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 18 из 28

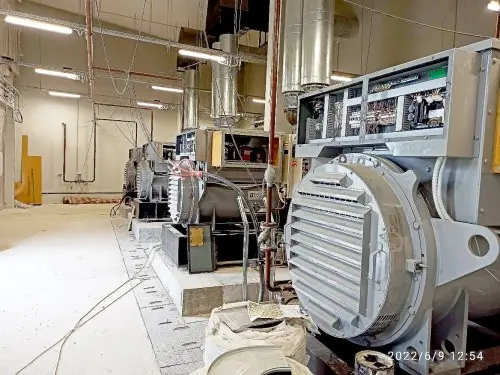

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 19 из 28

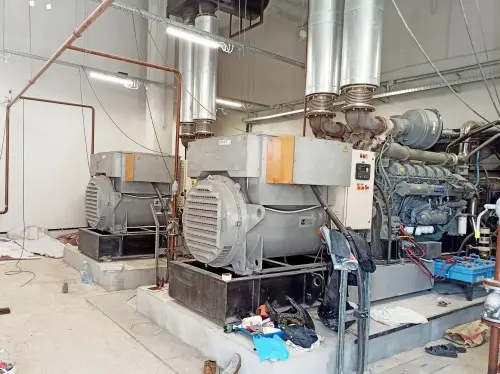

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 20 из 28

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 21 из 28

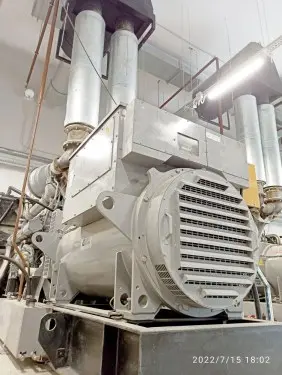

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 22 из 28

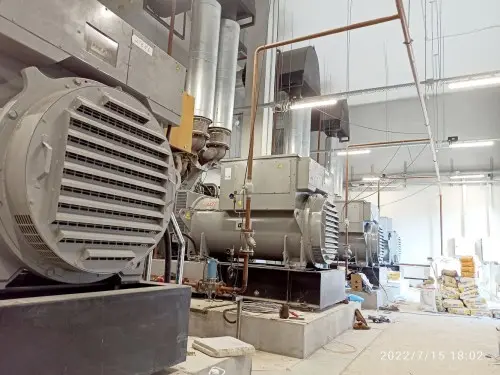

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 23 из 28

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 24 из 28

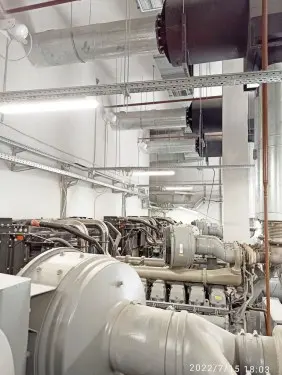

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 25 из 28

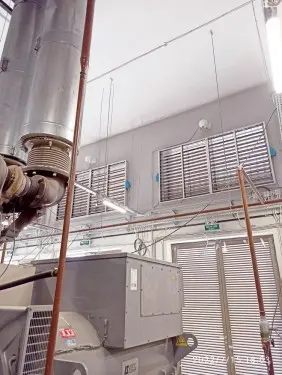

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 26 из 28

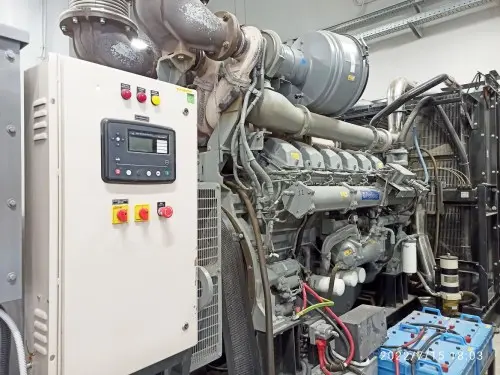

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 27 из 28

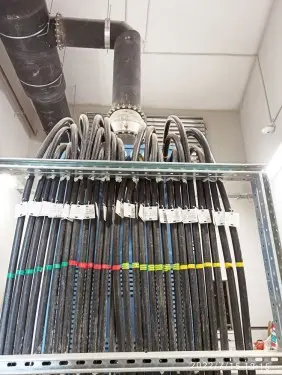

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – фото 28 из 28

• Схема нагрузки на опоры ТЭ.1200С-Т10500-2Р.pdf
• Чертеж план топливных линий ТЭ.2000С-Т400-2РН.pdf
• Технические характеристики генератора Leroy Somer LSA 52.3 AL80.pdf
• Технические характеристики контроллера DSE7410 и DSE7420.pdf
• Руководство по эксплуатации контроллера DSE7410 и DSE7420.pdf
• Схема виброопоры и сильфоны ТЭ.1200С-Т10500-2Р.pdf
• Технические характеристики двигателя Perkins 4012-46TAG2A.pdf
• Руководство по эксплуатации и техническому обслуживанию Perkins 4012-46TAG2A.pdf
• Чертеж системы газовыхлопа ТЭ.2000С-Т400-2Р.pdf
• Чертеж план топливных линий (2) ТЭ.2000С-Т400-2РН.pdf
• Схема топливного бака 900 л.pdf

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – чертеж из проектной документации 1 из 5

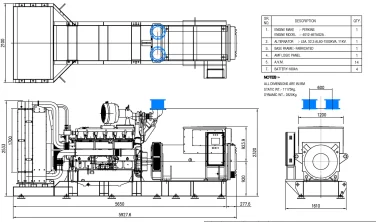

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – чертеж из проектной документации 2 из 5

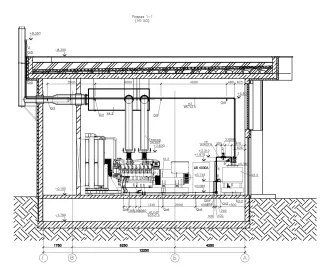

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – чертеж из проектной документации 3 из 5

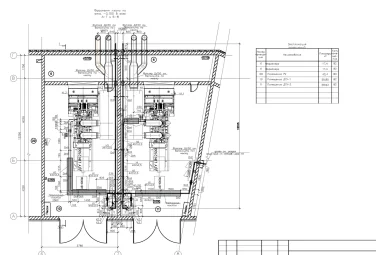

Шесть ДГУ на 8,8 МВт в составе энергоцентра для отеля в Сочи – чертеж из проектной документации 4 из 5
