ДЭС 1,6 МВт в контейнере с нагрузочным модулем 200 кВт в Карелию для ФГБУ «Главрыбвод»

Общая мощность	1600 кВт
Госзаказ	Документация по госзакупке
Заказчик	ФГБУ «Главрыбвод»
Фото
Задача	Поставка ДЭС 1,6 МВт в контейнере, НМ 200 кВт, резервуар топлива, ФГБУ «Главрыбвод», Карелия
Решение	В 2022 году ООО «Техэкспо» выиграло тендер на поставку блок-контейнерной дизельной электростанции ТЭ.1600С-Т400-2РН номинальной мощностью 1600 кВт на базе двигателя Mitsubishi S16R-PTAA2-С генератора тока Mecc Alte ECO 46-1L/4 A.

Федеральное государственное бюджетное учреждение «Главное бассейновое управление по рыболовству и сохранению водных биологических ресурсов» (ФГБУ «Главрыбвод») - крупнейшая и единственная государственная вертикально-интегрированная организация, созданная для сохранения водных биологических ресурсов страны. Главрыбвод подчиняется Федеральному агентству по рыболовству.

Электростанция ТЭ.1600С-Т400-2РН номинальной мощностью 1600 кВт на базе двигателя Mitsubishi S16R-PTAA2-С генератора тока Mecc Alte ECO 46-1L/4 A предназначена для использования в качестве резервного источника электроэнергии для селекционно-племенного центра рыбоводства «Главрыбвод» в п. Сосновец (Карелия). Климатические нагрузки - снеговой район IV (250 кг/м2), ветровой район II (30 кг/м2).

В состав дизельной электростанции входит следующее технологическое оборудование:

• Газовыпускная система;

• Система технологической вентиляции воздуха;

• Система выдачи электроэнергии 0,4 кВ;

• Масляная система;

• Топливная система

• Система охлаждения;

• Система освещения;

• Система отопления;

• Система заземления;

• Система пожарной безопасности и пожаротушения;

1. Дизель-электрический агрегат ТЭ.1600С-Т400-2РН со встроенной системой управления;



2. Внешняя топливная емкость объемом 10 куб.м. подземной установки (резервуар двустенный РГ10) с насосами погружного типа FePetro STP75;

3. Технологическая эстакада для прокладки трубопровода и кабелей от блока-контейнера до подземной топливной емкости.

4. Нагрузочный модуль 200 кВт.

• Фотогалерея
• ТЗ и проектная документация

ДЭС 1,6 МВт в контейнере с нагрузочным модулем 200 кВт в Карелию для ФГБУ «Главрыбвод» – фото 1 из 15

ДЭС 1,6 МВт в контейнере с нагрузочным модулем 200 кВт в Карелию для ФГБУ «Главрыбвод» – фото 2 из 15

ДЭС 1,6 МВт в контейнере с нагрузочным модулем 200 кВт в Карелию для ФГБУ «Главрыбвод» – фото 3 из 15

ДЭС 1,6 МВт в контейнере с нагрузочным модулем 200 кВт в Карелию для ФГБУ «Главрыбвод» – фото 4 из 15

ДЭС 1,6 МВт в контейнере с нагрузочным модулем 200 кВт в Карелию для ФГБУ «Главрыбвод» – фото 5 из 15

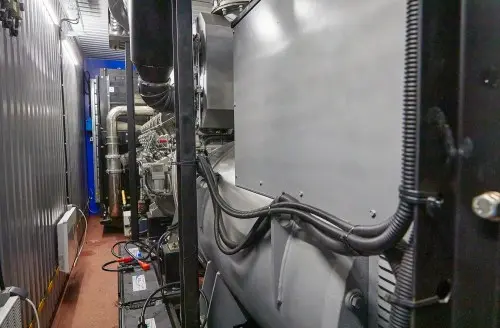

ДЭС 1,6 МВт в контейнере с нагрузочным модулем 200 кВт в Карелию для ФГБУ «Главрыбвод» – фото 6 из 15

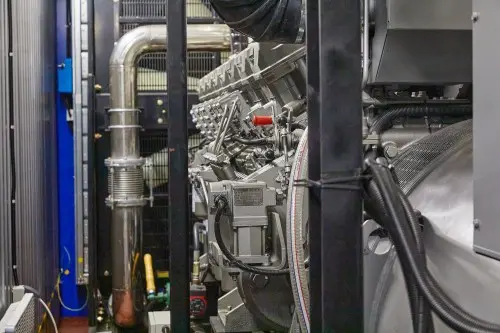

ДЭС 1,6 МВт в контейнере с нагрузочным модулем 200 кВт в Карелию для ФГБУ «Главрыбвод» – фото 7 из 15

ДЭС 1,6 МВт в контейнере с нагрузочным модулем 200 кВт в Карелию для ФГБУ «Главрыбвод» – фото 8 из 15

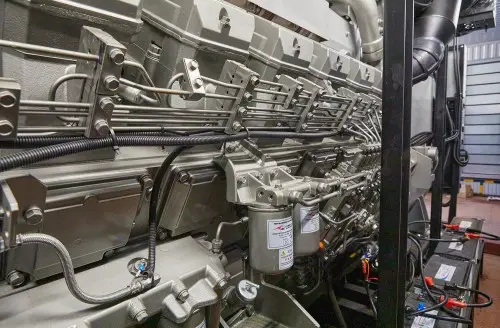

ДЭС 1,6 МВт в контейнере с нагрузочным модулем 200 кВт в Карелию для ФГБУ «Главрыбвод» – фото 9 из 15

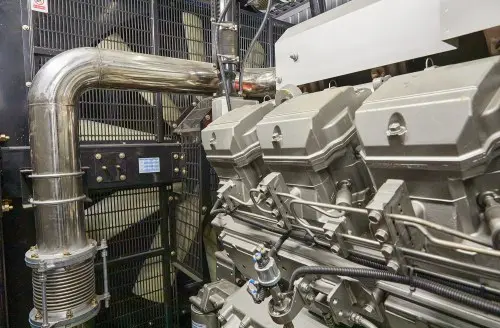

ДЭС 1,6 МВт в контейнере с нагрузочным модулем 200 кВт в Карелию для ФГБУ «Главрыбвод» – фото 10 из 15

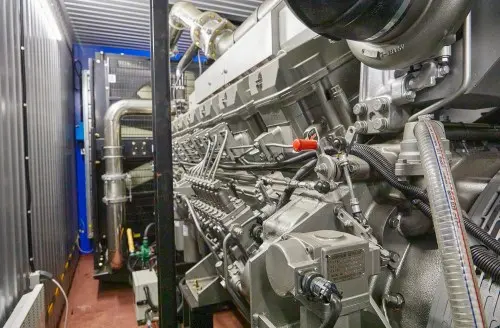

ДЭС 1,6 МВт в контейнере с нагрузочным модулем 200 кВт в Карелию для ФГБУ «Главрыбвод» – фото 11 из 15

ДЭС 1,6 МВт в контейнере с нагрузочным модулем 200 кВт в Карелию для ФГБУ «Главрыбвод» – фото 12 из 15

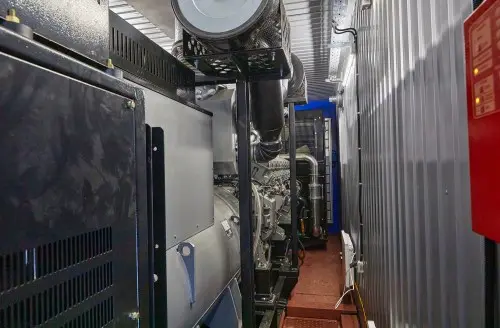

ДЭС 1,6 МВт в контейнере с нагрузочным модулем 200 кВт в Карелию для ФГБУ «Главрыбвод» – фото 13 из 15

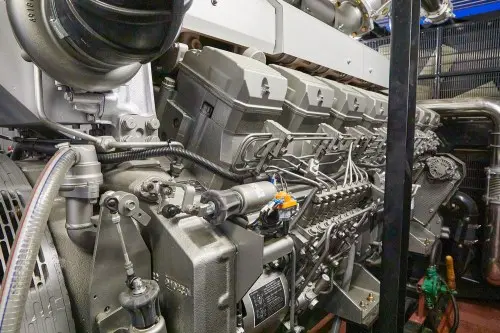

ДЭС 1,6 МВт в контейнере с нагрузочным модулем 200 кВт в Карелию для ФГБУ «Главрыбвод» – фото 14 из 15

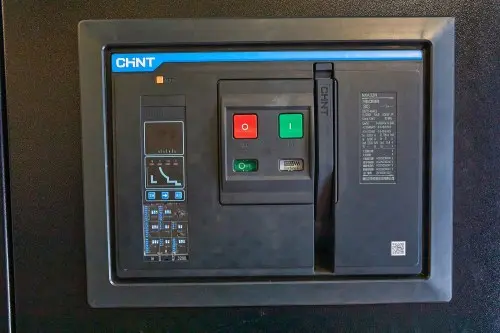

ДЭС 1,6 МВт в контейнере с нагрузочным модулем 200 кВт в Карелию для ФГБУ «Главрыбвод» – фото 15 из 15
