Контейнеры для газопоршневых и газотурбинных электростанций (ГПУ, ГТУ)

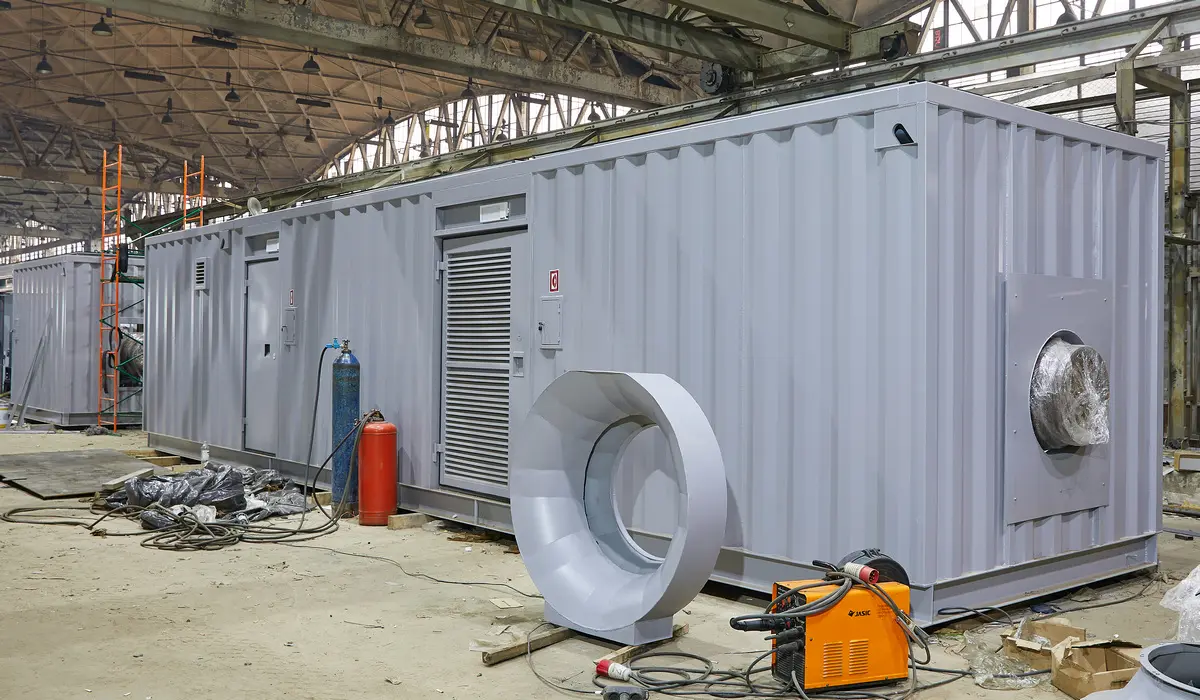

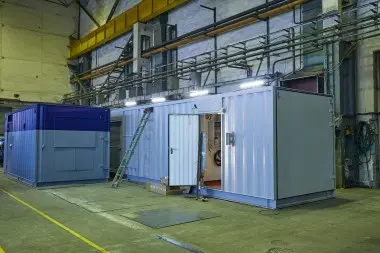

ООО «Техэкспо» производит сертифицированные контейнеры II степени огнестойкости для газотурбинных и газопоршневых установок (ГПУ, ГТУ). Для расчета цены и срока изготовления контейнера – пришлите на order@tech-expo.ru исходные технические требования или ТЗ. Изготавливаем в течение 1 месяца под ключ (электрика, вентиляция, пожарная сигнализация). Пример изготовленного на производстве «Техэкспо» контейнера для газотурбинной электростанции 2500 кВт:
Цена такого контейнера – 3,5 млн рублей. Особенности: специальная рама для электростанции, съёмные люки в крыше над генератором и двигателем для их монтажа, вентиляционные люки с жалюзийными решётками и воздушными управляемыми клапанами.
Скачать ТЗ на изготовление контейнера для газовой электростанции
Состав оборудования контейнера для ГТУ/ГПУ:
| Наименование установленного оборудования | Кол-во (шт.) |
| Щит собственных нужд | 1 |
| Система освещения (основное - ~220 В, аварийное - =24 В) | 1 к-т |
| Настенный электроконвектор 1,5 кВт | 3 |
| Унифицированный воздушный клапан с электроприводом (~220В) | 2 к-та |
| Терморегулятор | 1 к-т |
| Автоматическая установка аэрозольного пожаротушения | 1 к-т |
| Установка пожарно-охранной сигнализации | 1 к-т |
| Огнетушитель углекислотный | 2 |
| Цельносварной контейнер с габаритами 11500x2500x2600 мм | 1 |
| Закладные под основание оборудования (фундамент) | 1 |
| Комплект эксплуатационной документации | 1 к-т |
Техническая спецификация:
- несущий металлический корпус;
- пол БК из рифлёной стали толщиной 4 мм цельносварной, приваренный к металлическому основанию контейнера и поперечным балкам контейнера;
- фундаменты, опорные конструкции, крепёжные и установочные элементы для крепления оборудования, сборочных единиц и узлов электростанции;
- наружная обшивка из профилированных листов стали толщиной 1,5 мм;
- технологические проемы для монтажа оборудования;
- входная дверь с защитным козырьком, не отжимной конструкции с накладным замком, ручками, доводчиком;
- вентиляционные окна с установленными в них жалюзийными решётками и воздушными управляемыми клапанами с электроприводом, а также съёмными крышками с наружной стороны контейнера;
- технологический проём для кабельного ввода;
- эластичные уплотнения двери и крышек люков для уменьшения тепловых потерь;
- для ввода труб газоснабжения сделан люк в полу контейнера;

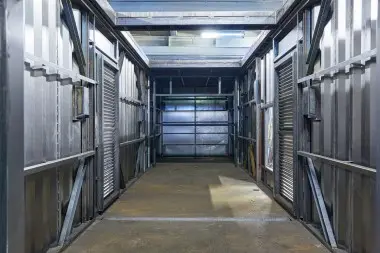

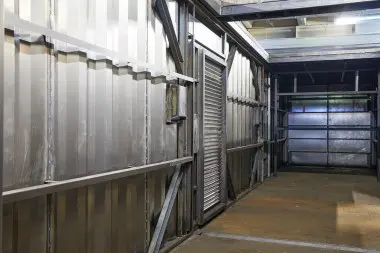

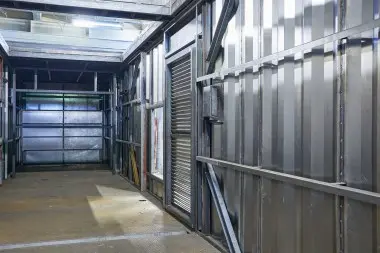

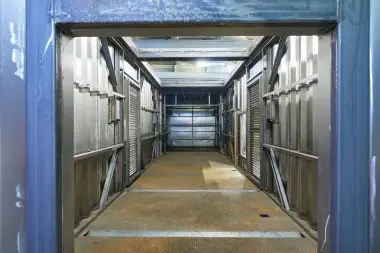

- внутренняя обшивка стен и потолка из профилированных стальных листов белого цвета;
- пол, стены и потолок контейнера имеют слой теплоизоляции 100 мм из минеральной ваты;
- обработка контейнера перед покраской методом пескоструйной обработки.
Требования к электрическому оборудованию:
- Для питания потребителей собственных нужд подготовлены электросети трехфазного переменного тока напряжением 0,4 В и постоянного тока напряжением 24 В.
- Система заземления TN-C-S.
- Основание контейнера приварено к заземляющему устройству болтами заземления с гайками (d=12мм) по диагонали основания.
- Основная система освещения и розетка для переносных электроприемников 220В защищены устройством защитного отключения с дифференциальным током 30 мА.
- Подключение электростанции к потребителям осуществляется через автомат защиты. Вывод кабелей из контейнера осуществляется через проем, оснащённый сальниковыми уплотнениями.
- Питание ЩСН выполняется от внешней сети или работающей ДЭС.
- Питание потребителей собственных нужд от ЩСН: панели управления ГТУ (~220В), сети основного освещения (~220В), сети аварийного освещения (=24В), розетки для переносного освещения (=24В), электроприводов воздушных клапанов УВК (=24В), настенного электрического конвектора мощностью 1,5 кВт (~220В), приборов управления автоматической системы пожаротушения и системы охранной сигнализации (=24В).
- Прокладка кабеля - в кабель-каналах.
- Установлены знаки безопасности на электрооборудовании по ГОСТ Р 12.4.026-2001.
Требования по обеспечению пожарной безопасности и охранной сигнализации:
Электростанция отвечает требованиям пожарной безопасности по ГОСТ 12.1.004-91 и оснащена автоматической установкой аэрозольного пожаротушения, системой пожарно-охранной сигнализации, углекислотным огнетушителем.
Типы контейнеров и особенности размещения.
Контейнерные решения «Техэкспо» выпускаются в трёх климатических исполнениех: контейнер «Север» для экстремально низких температур, контейнер тропического исполнения для жаркого и влажного климата, контейнер для районов с высокой сейсмической активностью, а также и мини-контейнер для стеснённой городской застройки. Такое деление по типам упрощает подбор под конкретные условия размещения — от удалённых промышленных объектов до коммунальных котельных. За счёт модульной архитектуры оборудование поставляется готовым, подключение к сетям газа и электроэнергии занимает считанные часы, а сокращённый цикл ввода в эксплуатации снижает строительные затраты.
Конструкция и инженерные решения.
Основной блок контейнера выполнен из оцинкованной стали с рельефным настилом; плиты минеральной ваты толщиной 100 мм сохраняют температуры и глушат шум. В крыше установлен патрубок выхлопа с глушителем и компенсатором, два независимых контура охлаждения отводят избыток тепла от двигателя и наддува. Внутренние части разделены на генераторный отсек и сервис-коридор, что обеспечивает удобный доступ при регламентных работах. Опционально станция поставляется в шумозащитном кожухе, а конструкция позволяет без переделок перейти на биогаз или метан-содержащие смеси.
Сервис, гарантия и эксплуатационные расходы.
Компания предлагает сервисное обслуживание: дистанционный мониторинг, плановый ремонт, склад запчастей, выезд бригад в любой регион России в течение 72 ч. Базовая гарантия — 12 месяцев / 1 000 ч с возможностью продлить контракт до пяти лет. Низкий удельный расход топлива 0,27 м³/кВт·ч и заводская готовность минимизируют операционные затраты.
Экономическая эффективность и утилизация энергии.
КПД двигателя достигает 42 %, а когенерация обеспечивает до 1,2 МВт дополнительного тепла для ГВС или технологических нужд, тем самым реализуется утилизации энергии выхлопных газов. Сочетание с дизель-генератором формирует линию резервного питания. Сравнение с сетевым тарифом показывает снижение полной стоимости кВт·ч на 30–40 %.
Услуги сопровождения и возможности интеграции.
Инженерный отдел выполняет подбор мощности, 3D-сканирование площадки и обучение персонала в соответствии с корпоративной политикой HSE заказчика. С помощью личного кабинета клиент получает доступ к онлайн-ресурсы: архив параметров, характеристики установок, частые вопросы, калькуляторы TCO и формы для заказа других комплектующих.
Преимущества блочно-контейнерного формата.
Блочно-контейнерная схема позволяет интегрировать несколько генераторных агрегатов под разные режимы нагрузки, а заводская сборка гарантирует высокий коэффициент надежного энергоснабжения. Продукция «Техэкспо» подходит для промышленныех предприятий, майнинга и любых объектов, где критична стабильная подача энергии.
-
