«Техэкспо» производит контейнеры для дизель-генераторных установок (ДГУ) мощностью от 150 до 2500 кВт и напряжением от 0,4 до 10,5 кВ. Преимущество нашего контейнера – готовая специфическая комплектация электрики и смонтированное электротехническое оборудование.

Цены на контейнеры для дизельных электростанций (с учетом установки и монтажа ДЭС)

Конструкция типового контейнера для дизель-генератора 16-400 кВт

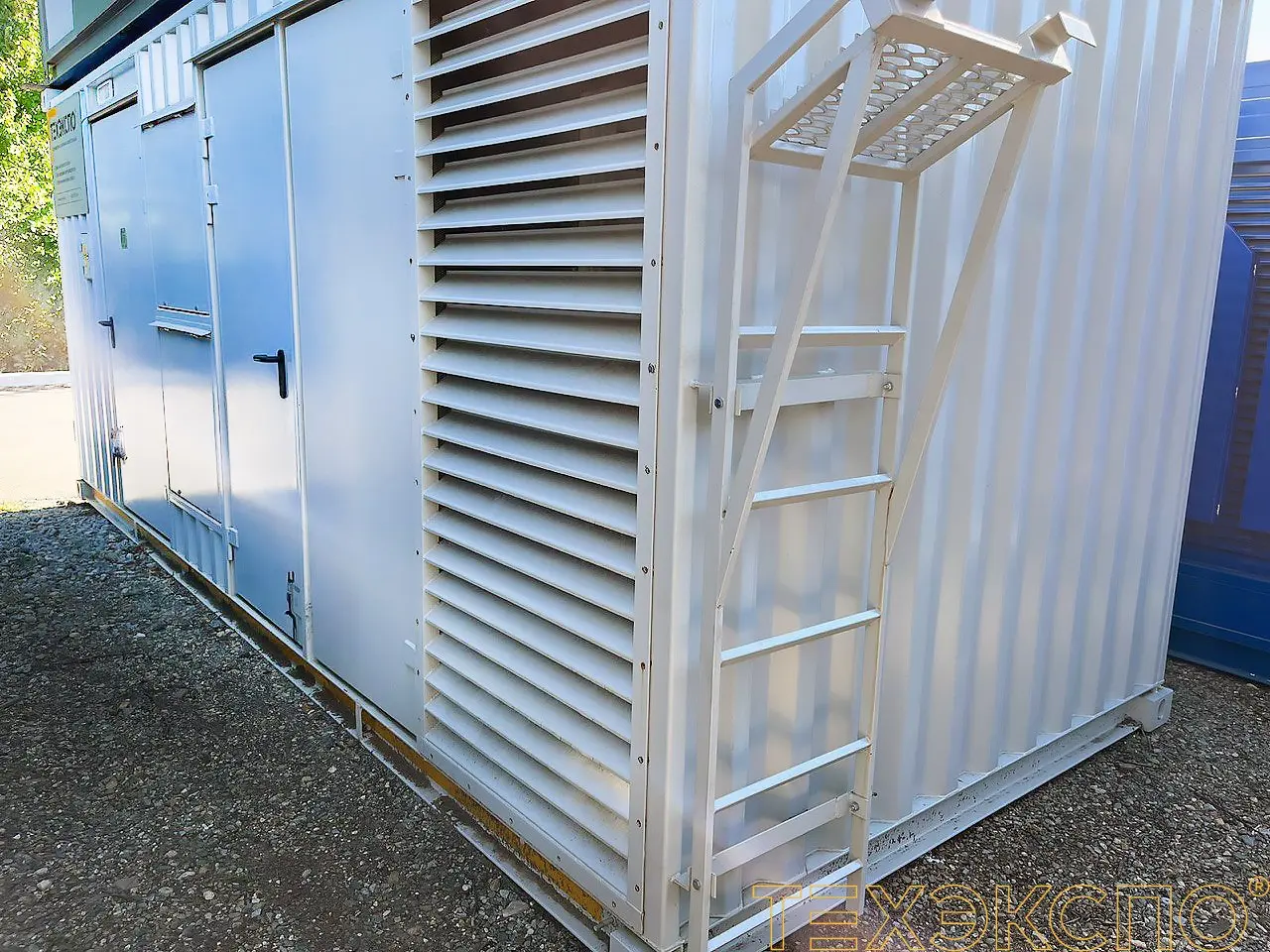

Контейнерные электростанции 1 - 2 МВт (блок-контейнеры производства «Техэкспо»)

Цельнометаллические контейнеры производства «Техэкспо» имеют увеличенные габариты (12х 3,2 х 3,2 м) и жесткий каркас для размещения крупного оборудования (дизельные и газовые электростанции 1-2 МВт).

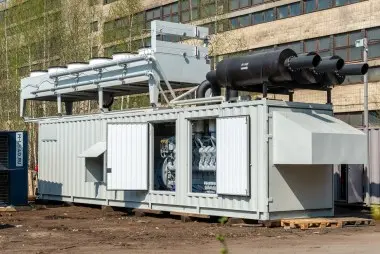

Контейнерные электростанции 1 - 2 МВт – фото 1 из 20

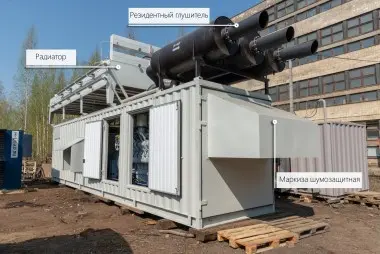

Контейнерные электростанции 1 - 2 МВт – фото 2 из 20

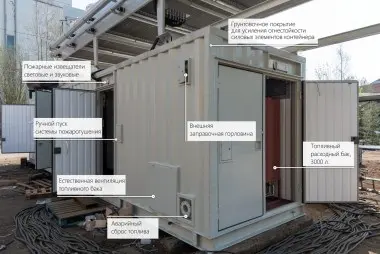

Контейнерные электростанции 1 - 2 МВт – фото 3 из 20

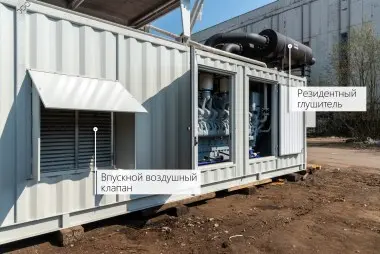

Контейнерные электростанции 1 - 2 МВт – фото 4 из 20

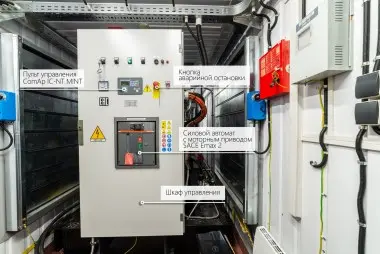

Контейнерные электростанции 1 - 2 МВт – фото 5 из 20

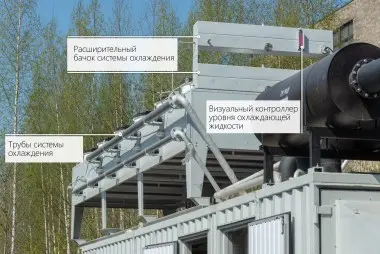

Контейнерные электростанции 1 - 2 МВт – фото 6 из 20

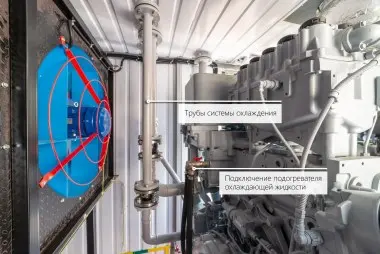

Контейнерные электростанции 1 - 2 МВт – фото 7 из 20

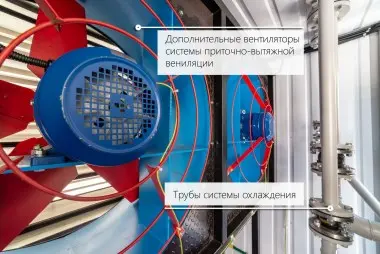

Контейнерные электростанции 1 - 2 МВт – фото 8 из 20

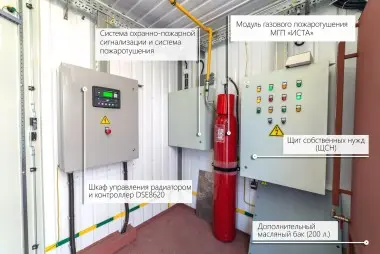

Контейнерные электростанции 1 - 2 МВт – фото 9 из 20

Контейнерные электростанции 1 - 2 МВт – фото 10 из 20

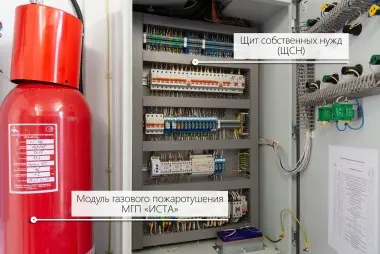

Контейнерные электростанции 1 - 2 МВт – фото 11 из 20

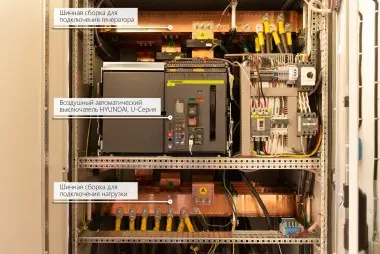

Контейнерные электростанции 1 - 2 МВт – фото 12 из 20

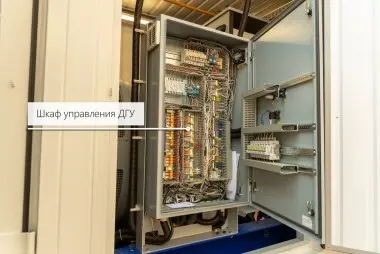

Контейнерные электростанции 1 - 2 МВт – фото 13 из 20

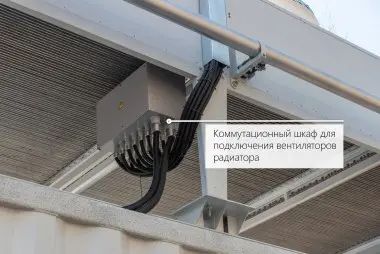

Контейнерные электростанции 1 - 2 МВт – фото 14 из 20

Контейнерные электростанции 1 - 2 МВт – фото 15 из 20

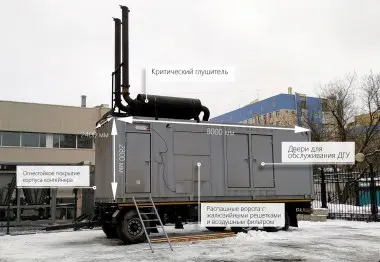

Контейнерные электростанции 1 - 2 МВт – фото 16 из 20

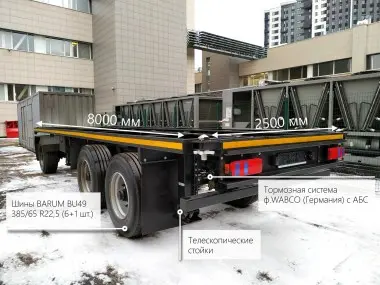

Контейнерные электростанции 1 - 2 МВт – фото 17 из 20

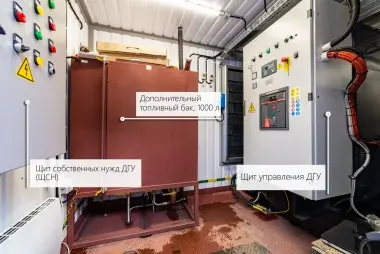

Контейнерные электростанции 1 - 2 МВт – фото 18 из 20

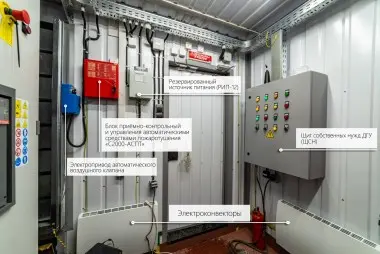

Контейнерные электростанции 1 - 2 МВт – фото 19 из 20

Контейнерные электростанции 1 - 2 МВт – фото 20 из 20

Комплектация контейнеров 1-2 МВт:

• выносной радиатор
• газовая система пожаротушения
• увеличенный встроенный топливный бак на 3000 литров с датчиками уровня
• система автоподкачки топлива и аварийного слива топлива из контейнера
• дополнительный масляный бак на 200 литров
• модули утилизации тепла
• система вентиляции приточно-вытяжная с естественным и механическим пробуждением
• управляемые воздушные клапаны выброса горячего воздуха
• проёмы в стенах для притока наружного и отвода горячего воздуха
• маркизы для защиты от осадков и для снижения шума
• вентиляторы для принудительного продува в жаркий период времени.
• шумопоглощающий экран из панелей стекловолокна
• резидентный глушитель с шумозащитным козырьком.

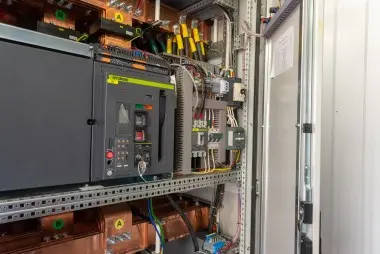

• шкаф силовой с автоматическим выключателем генератора с моторным приводом.
• автоматическое регулирование температуры охлаждающей жидкости
• рабочее и ремонтное освещение
• негорючий утеплитель для эксплуатации при температурах среды ниже -40.
• аварийное освещение (виброустойчивые лампы с автономным аккумулятором)

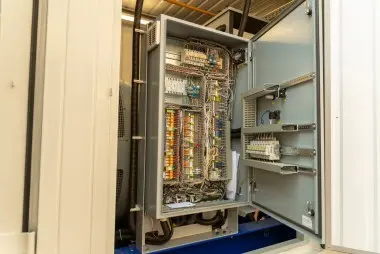

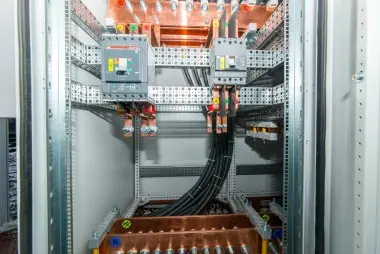

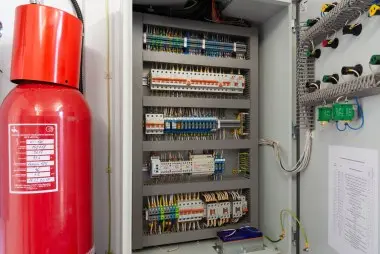

• щит собственных нужд с автоматическими выключателями и УЗО
• окраска в корпоративные цвета Заказчика

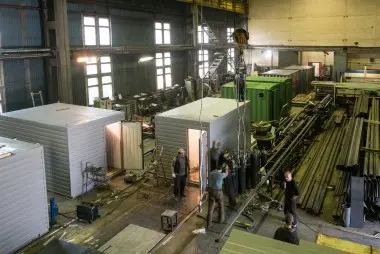

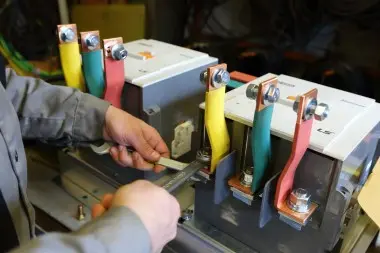

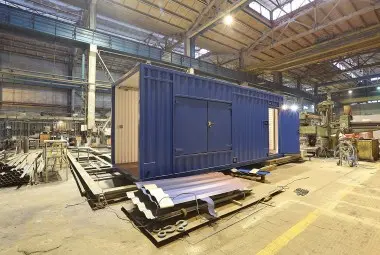

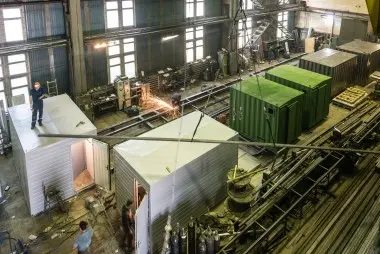

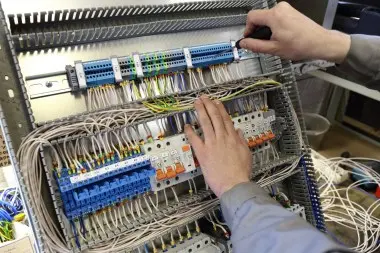

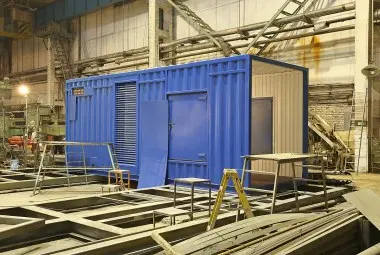

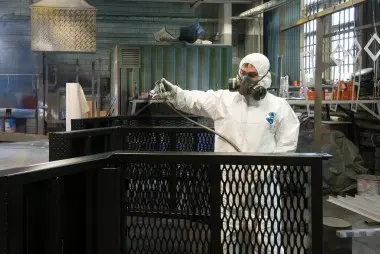

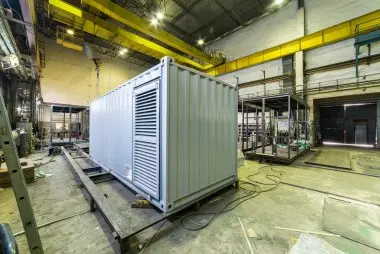

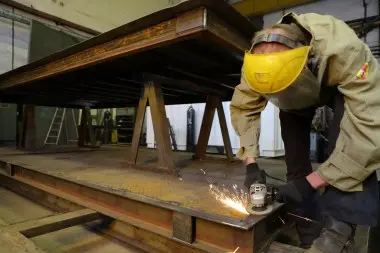

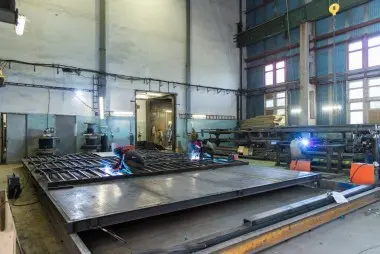

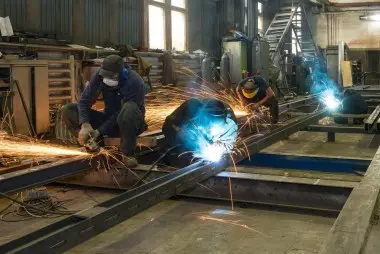

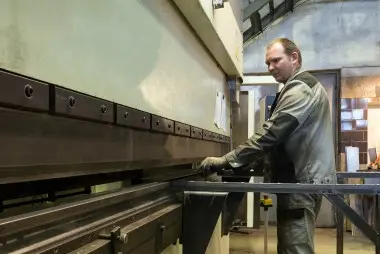

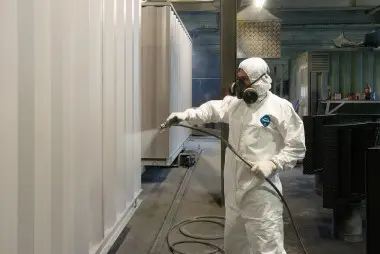

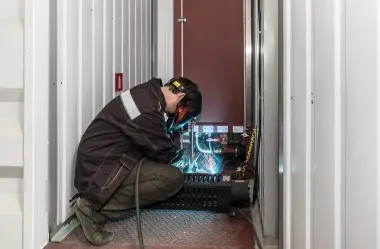

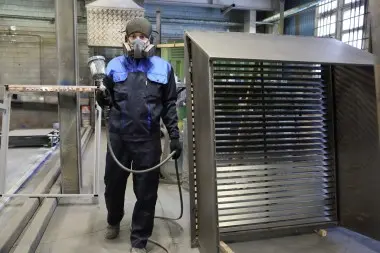

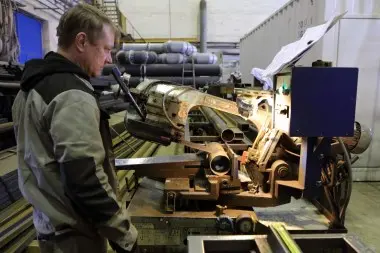

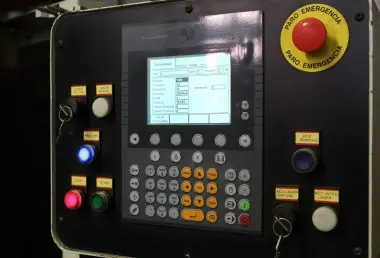

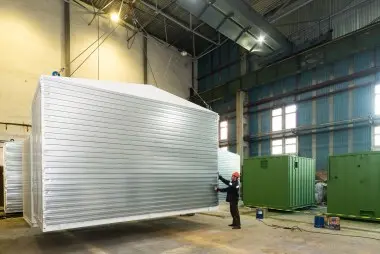

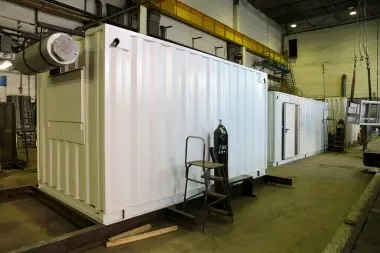

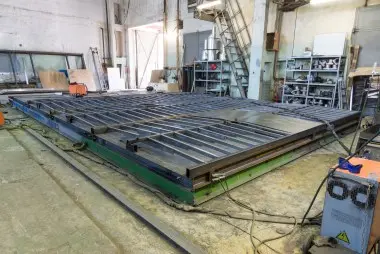

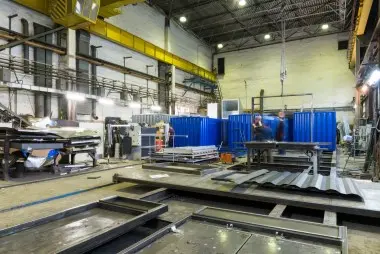

Как мы делаем контейнеры: наше производство и технологии

Техническая спецификация контейнера:

Корпус контейнера обеспечивает прочность, сохранность и транспортировку; снизу покрыт сплошным листом 1,2 мм. Наружная обшивка выполнена из профилированных листов стали толщиной 1,5 мм. Конструкция контейнера обеспечивает отсутствие изморози на внутренних поверхностях при закрытой двери и работающей системе отопления контейнера.

Контейнер имеет негорючую теплоизоляцию и рассчитан для работы в диапазоне температур окружающего воздуха от t = - 40 до +40 град.С. Пол цельносварной, из рифленой стали толщиной 4 мм, приварен к металлическому основанию контейнера и прерывистым швом - к поперечным балкам контейнера. Пол обеспечивает слив технических жидкостей в специальные лотки со сливными отверстиями.

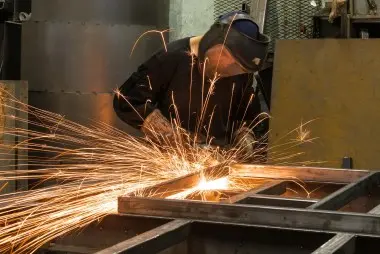

Сварка производится по ГОСТ 5264-80, ГОСТ 14771-76 и ГОСТ 8713-79. Не провары не допускаются. Швы после сварки зачищены от наплывов. Технологический проем для монтажа и демонтажа основного оборудования - в торцевой стене контейнера, совмещенной с выпускным клапаном.

Вентиляционные люки с установленными в них жалюзийными решётками и крышками над ними с наружной стороны контейнера. Крышки проемов - из стального листа толщиной не менее 1,5 мм, оборудованы фиксаторами для открытого положения и щеколдами для закрытого положения.

Сток воды и возможность удаления снега с крыши. Двери с накладным ригельным замком и ручками. 2 болта заземления с гайками (d=12мм) по диагонали. Водонепроницаемость при закрытых дверях, крышках вентиляционных и монтажных проемов; наличие защитных козырьков над дверью.

Строповка контейнера – верхняя, предусмотрены петли для строповки. Внутренняя обшивка стен и потолка выполнена профилированным металлическим листом светло-серого цвета.

Покраска контейнера снаружи производится в соответствии с требованиями ГОСТ 9.401-91. Цвет контейнера снаружи – синий. По согласованию возможна окраска любым другим цветом (без увеличения стоимости).

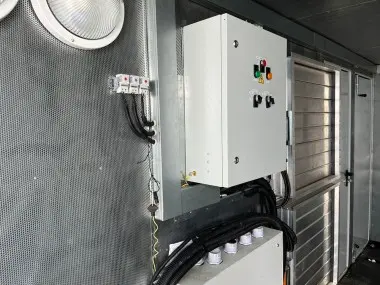

Электроснабжение:

• Защита от поражения электрическим током и предотвращения пожаров вследствие протекания токов утечки;
• Заземляющие и нулевые защитные проводники имеют отличительную окраску;
• Монтаж электрооборудования выполняется в соответствии с требованиями ГОСТ 23274-84, ГОСТ 12.1.019-79. щит собственных нужд, кабельные лотки с кабелями собственных нужд ДГУ и систем контейнера внутренняя магистраль заземления и главная заземляющая шина (ГЗШ); предусмотрена защита от вторичных проявлений молнии, помех и перенапряжений в соответствии с требованиями ПУЭ.

Освещение:

• Рабочее освещение 220В;
• Аварийное освещение от аккумуляторных батарей ДГУ.

Отопление и вентиляция:

• Воздушные клапаны с электрическими приводами;
• Электроконвекторы;
• Термостаты;
• Система обеспечивает подачу воздуха для работы электроагрегата;
• Управление отопительными приборами обеспечивается термостатами;
• Электроконвекторы обеспечивают поддержание температуры воздуха не ниже + 10°С.

Пожарно-охранная сигнализация и автоматическое порошковое пожаротушение:

• Охранные и пожарные извещатели;
• Устройства звуковой и световой сигнализации о пожаре;
• Устройства, обеспечивающие электропитание установки;
• Шлейфы сигнализации, электрические цепи питания;
• Устройства пожаротушения.

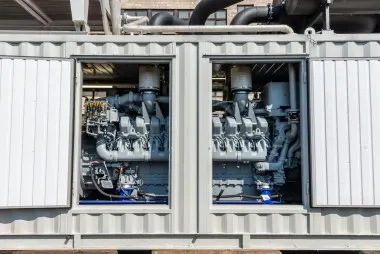

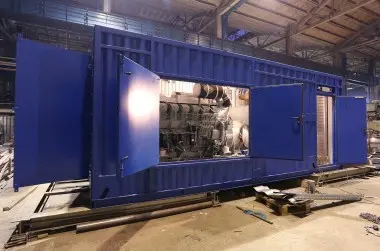

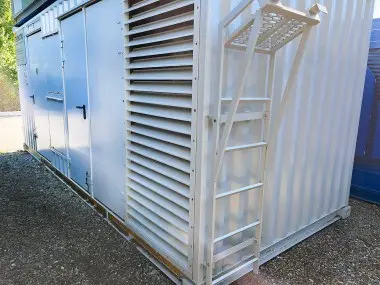

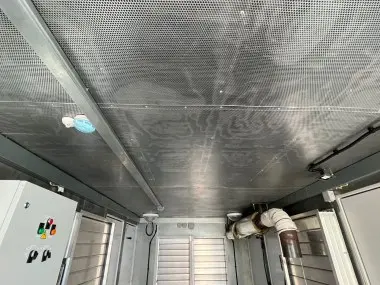

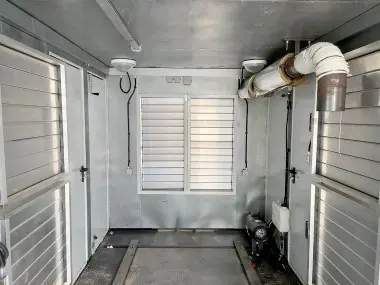

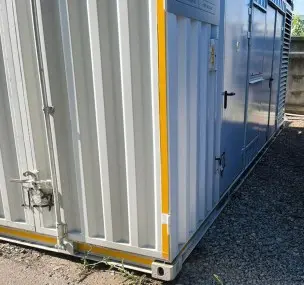

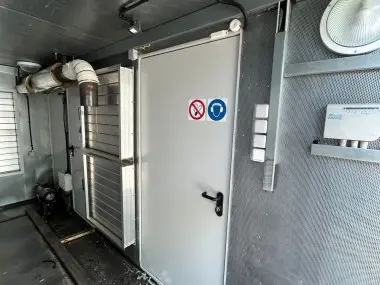

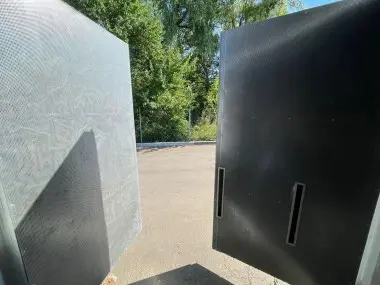

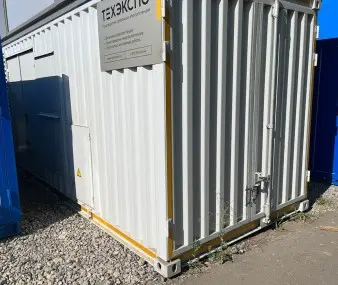

Фотогалерея контейнеров производства Техэкспо

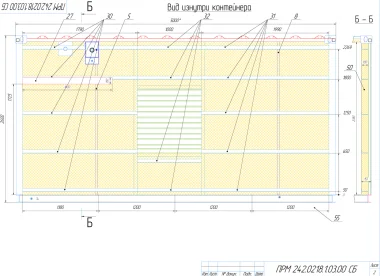

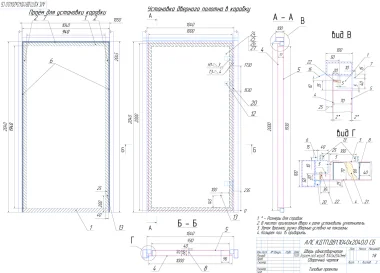

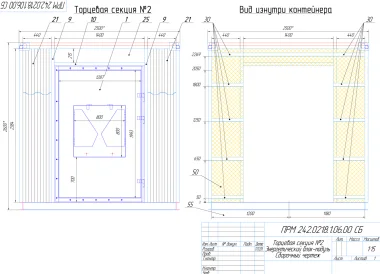

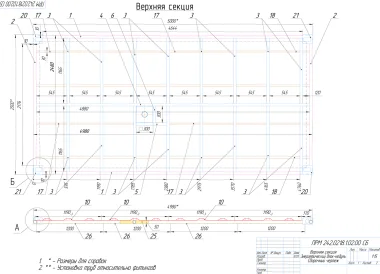

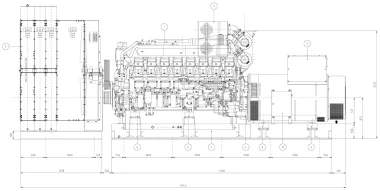

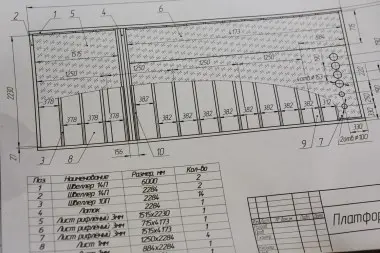

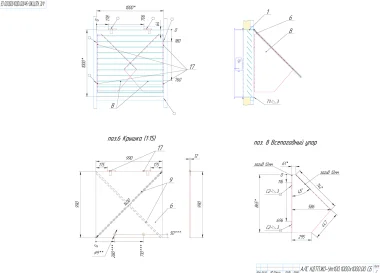

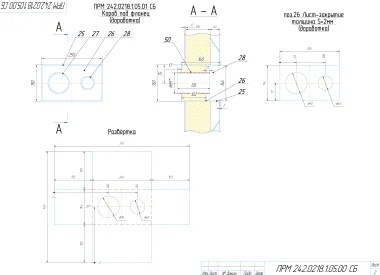

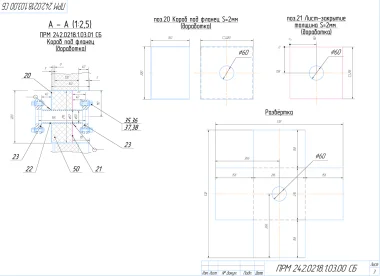

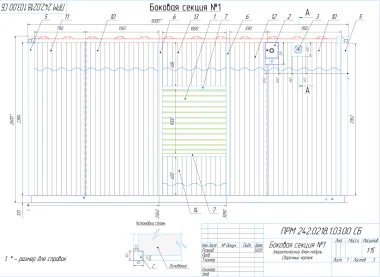

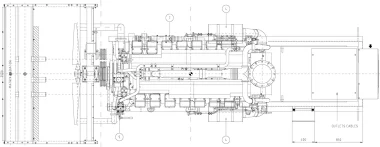

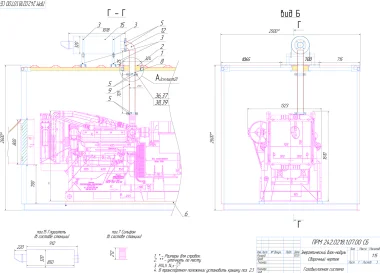

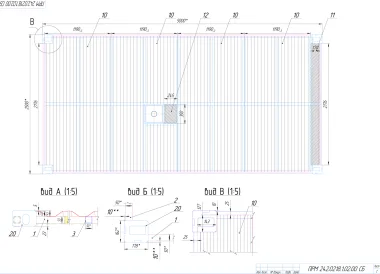

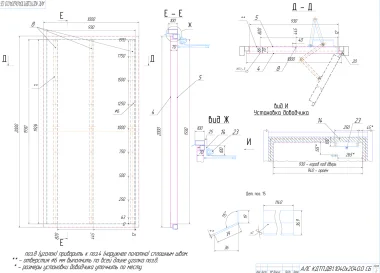

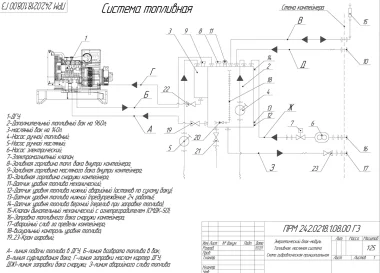

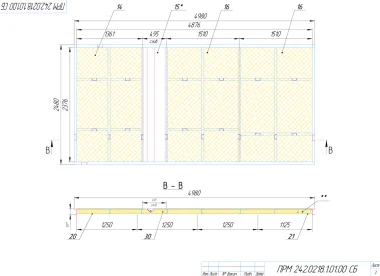

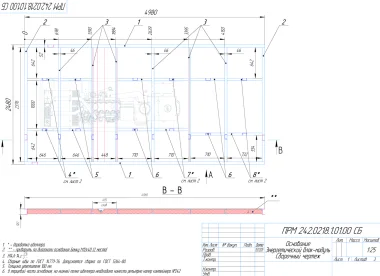

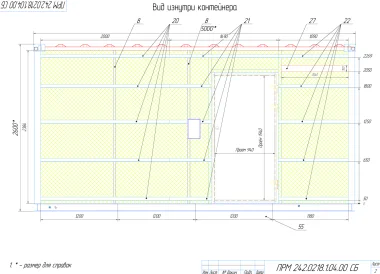

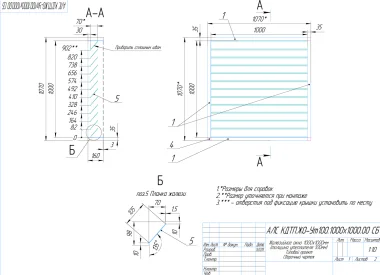

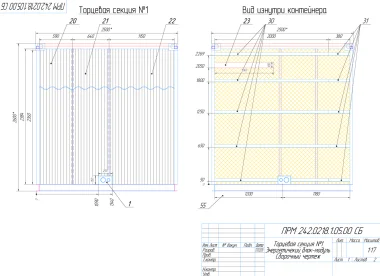

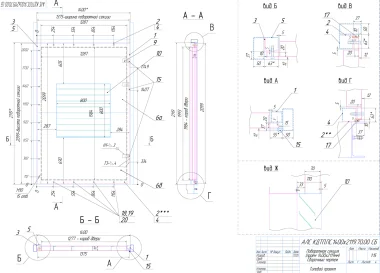

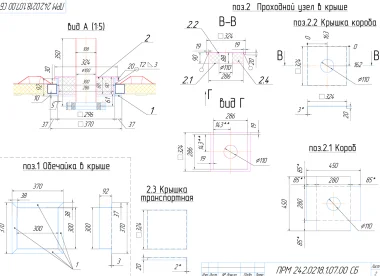

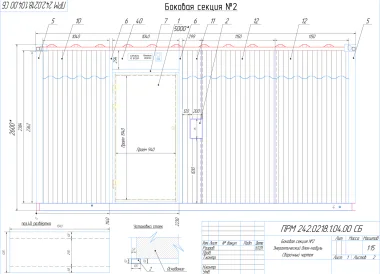

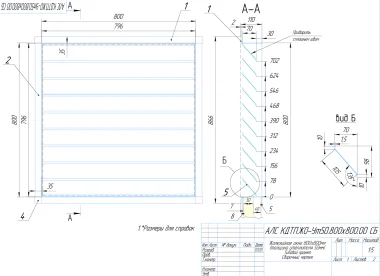

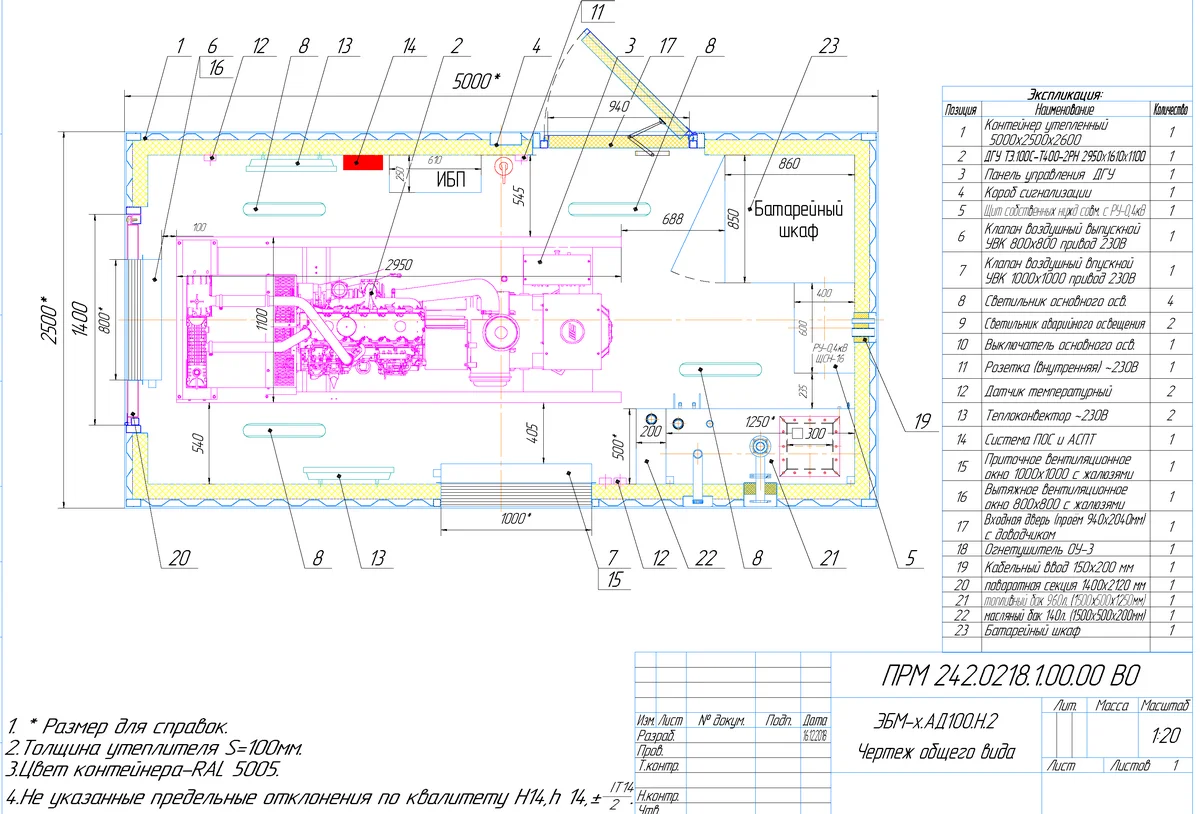

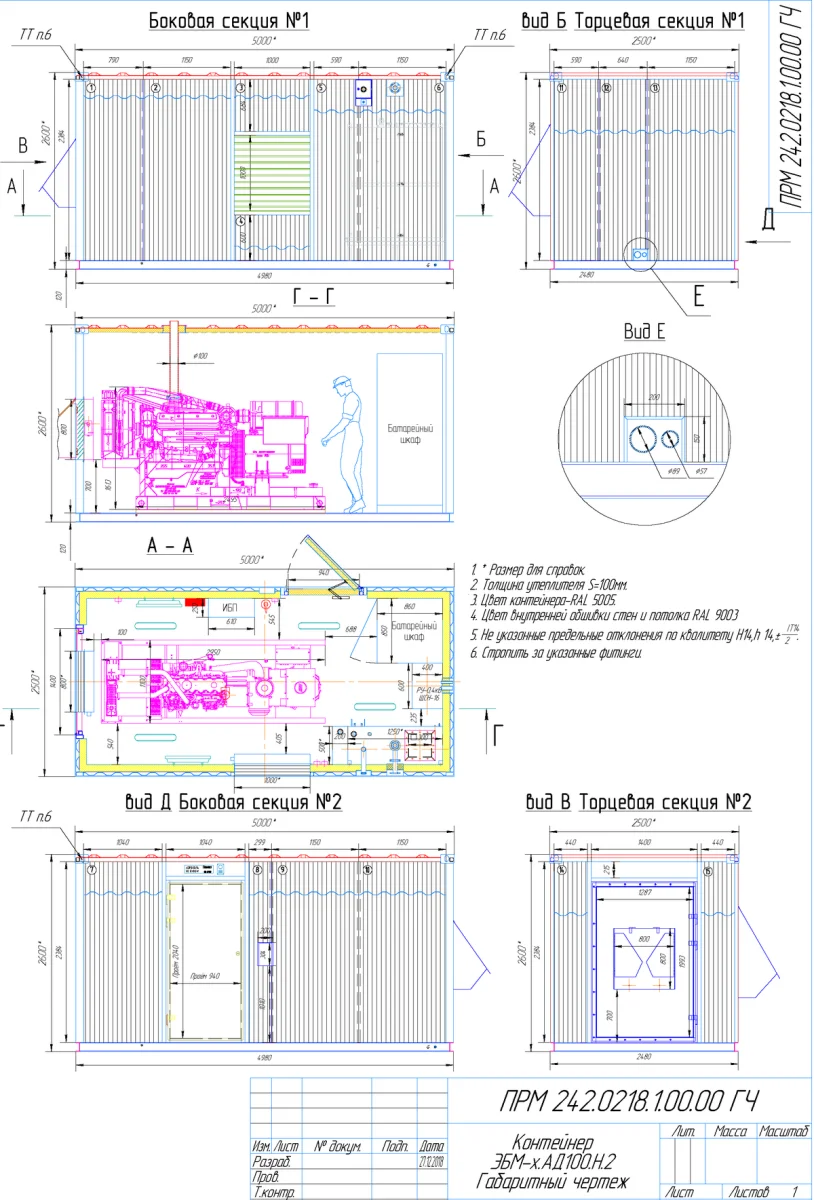

Рабочая документация: чертежи контейнера с ДГУ для «Роснефти»

Чертежи контейнеров с высоковольтным оборудованием 6,3 и 10,5 кВ

• Защита от внешних воздействий дизель-генератора, АВР, ИБП, электрики и систем обеспечения ДЭС.
• Удобство размещения на улице и мобильность (при размещении на шасси).
• Снижение уровня шума от работы двигателя.
• Система пожаротушения внутри контейнера и охранная сигнализация.

Комплектация контейнеров 2 степени автоматизации (автозапуск ДГУ при отключении сети)

Вентиляции и отопление: окна с амортизаторами, решетки (жалюзи), нагреватели (ТЭН) вдоль лопаток жалюзи, электроприводы жалюзи, автоматический климат-контроль, термодатчики, электроконвекторы

Газовыхлоп: защитный кожух глушителя, термоизоляция выхлопных труб, походки для выхлопных труб, компенсатор теплового расширения, слив конденсата

Освещение: внутреннее освещение 24В и 220В, наружное освещение 24В

Пожарная безопасность: углекислотные огнетушители, щит с первичными средствами пожаротушения, тепловые пожарные извещатели, звуковое и световое оповещение, модули порошкового / газового огнетушения, ручной запуск снаружи контейнера, аварийный останов оборудования

Электробезопасность: заземление, защитные экраны на токоведущих частях, слаботочные внешние переключатели на 24В, устройство защитного отключения (УЗО)
