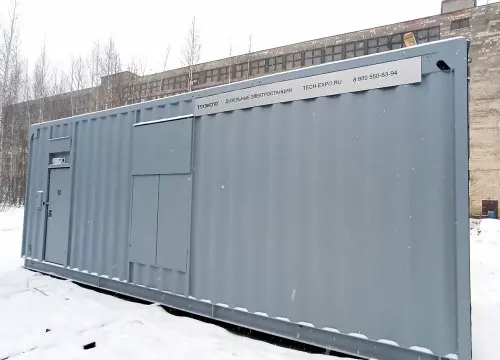

Две ДЭС на 3 МВт и ЗРУ-6.3 кВ в контейнере для завода «Электродеталь»

Общая мощность 3000 кВт
Заказчик АО «Карачевский завод «Электродеталь»
Фото
Решение

Весной 2024 года ООО «Техэкспо» модернизировала систему аварийного энергоснабжения АО «Карачевский завод «Электродеталь». Был выполнен полный цикл работ по проектированию, производству и строительству аварийной энергосистемы для локальных потребителей с повышенными требованиями к надежности электроснабжения.

Система построена на базе двух высоковольтных ДЭС мощностью 1500 кВт, ЗРУ-6.3 кВ контейнерного типа, мобильной топливозаправочной станции (2 шт) объемом 25 000л, модернизации вводных ячеек. В режиме аварийного электроснабжения эти ячейки получают электроэнергию на напряжении 6 кВ от аварийных ДЭС по кабельным линиям от ЗРУ-6 кВ.

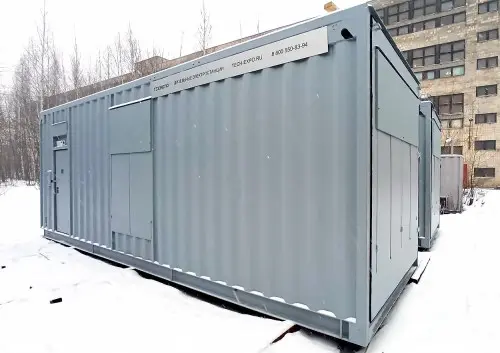

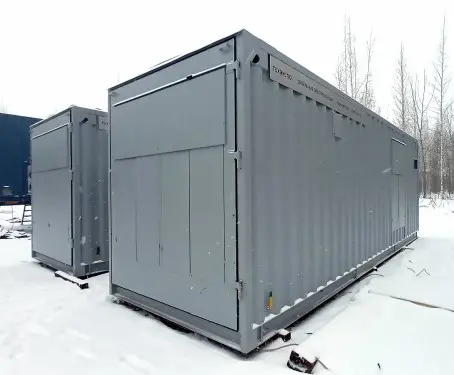

Две ДГУ ТЭ.1500С-Т6300-2Р выполнены в цельносварном контейнере, являются автономными источниками электроэнергии и не предназначены для параллельной работы. Они являются источником аварийного энергоснабжения для потребителей объекта, присоединяемые к шинам РП№1 и РП№2.

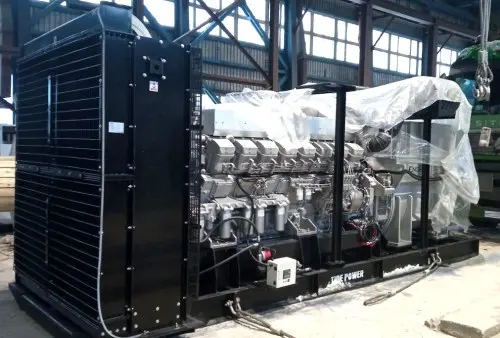

Характеристики ТЭ.1500С-Т6300-2Р:

  • Мощность: 1500 кВт
  • Двигатель: Mitsubishi S16R-PTA2-C
  • Генератор тока: Силовой генератор Engga EG560GSD (FB 1875H-R) напряжением 6.3 кВ
  • Панель управления: Deep Sea DSE7320 с интерфейсом на русском языке
  • Контейнер типа «Север»
  • Встроенный топливный бак 990 л
  • Подогреватель охлаждающей жидкости
  • АКБ
  • Автоматические системы сигнализации (ОПС) и аэрозольного пожаротушения (АСПТ)
  • Приточно-вытяжная вентиляция на базе клапанов с автоматическими электроприводами (УВК)
  • Щит собственных нужд (ЩСН) с АВР
  • Промышленный глушитель

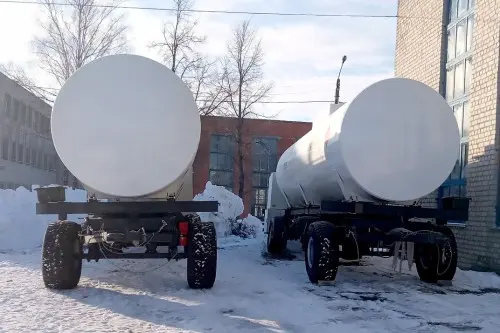

Для обеспечения работы ДЭС более продолжительное время при длительных отключениях сетевого энергоснабжения предусмотрена система пополнения запаса топлива из прицепов мобильных топливозаправщиков на шасси прицепа ПТЗ №1 и ПТЗ №2. Ёмкость заправки каждого топливозаправщика составляет 25000 литров.

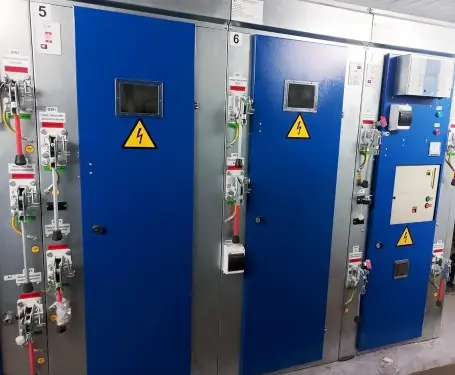

Закрытое распределительное устройство ЗРУ-6.3кВ в контейнере:

  • Вводная ячейка ДГУ1 с ВВ и приводом и измерительными трансформаторами тока
  • Трансформатор собственных нужд с шинным разъединителем секции 1 ЗРУ
  • Отходящая ячейка на РП1 выключателем нагрузки или с плавким предохранителем
  • Секционный выключатель
  • Вводная ячейка ДГУ2 с ВВ и приводом и измерительными трансформаторами тока
  • Трансформатор собственных нужд с шинным разъединителем секции 2 ЗРУ
  • Отходящая ячейка на РП2 выключателем нагрузки или с плавким предохранителем
  • Контейнер типа «Север»



Строительство системы аварийного электроснабжения:

На территории объекты были возведены железобетонные фундаменты для двух дизельных электро-станций 6кВ, ЗРУ-6,3кВ контейнерного типа и площадок для мобильных топливозаправочных станций, слива АЦ, лотков топливопроводов. Смонтированы системы заземления и молниезащиты. Проложены кабельные линии в земле в траншее 0,4кВ (от ТП-13 до двух ДЭС) и 6кВ от ДЭС до РП-1 и от ДЭС до РП-2. Выполнена реконструкция двух ячеек на вакуумные выключатели с релейной защитой.
