Поставка ДЭС 5х2МВт 10,5кВ в контейнере, ЗИП, ПНР, ШМР, Магаданская область
| Общая мощность | 10000 кВт |
| Заказчик | Горнодобывающее предприятие |
| Фото |
|
| Задача | Обеспечить резервное энергоснабжение подстанции в случае отключения основного источника питания. Назначение построенного «Техэкспо» энергоцентра — запитать собственные нужды фабрики ГОКа, гарантировать ее жизнеобеспечение и непрерывность основных технологических процессов. |
| Решение | Поставка пяти дизель-генераторных установок большой мощности в утепленных контейнерах, с комплектом ЗИП, с проведением полного комплекса шеф-монтажных и пусконаладочных работ. |
Наш Заказчик осуществляет строительство в сфере электроэнергетики. Основными видами деятельности являются проектирование, строительно-монтажные работы и поставка оборудования по модернизации и переоснащению объектов энергетики.
Компания «Техэкспо» по заказу выполнила для Заказчика поставку энергетического оборудования для золотодобывающего ГОКа.
В чем уникальность проекта?
Для определения содержания золота в поступающей с месторождения руде на ГОКе работает лаборатория гамма-активационного анализа — единственная в России лаборатория подобного профиля. Понимая всю ответственность при выполнении данного проекта, компания «Техэкспо» разработала план работ в соответствии со всеми пожеланиями Заказчика и предоставила расширенную гарантию на поставленное оборудование: 36 месяцев или 1000 моточасов после ввода в эксплуатацию.
В чем особенности проекта?

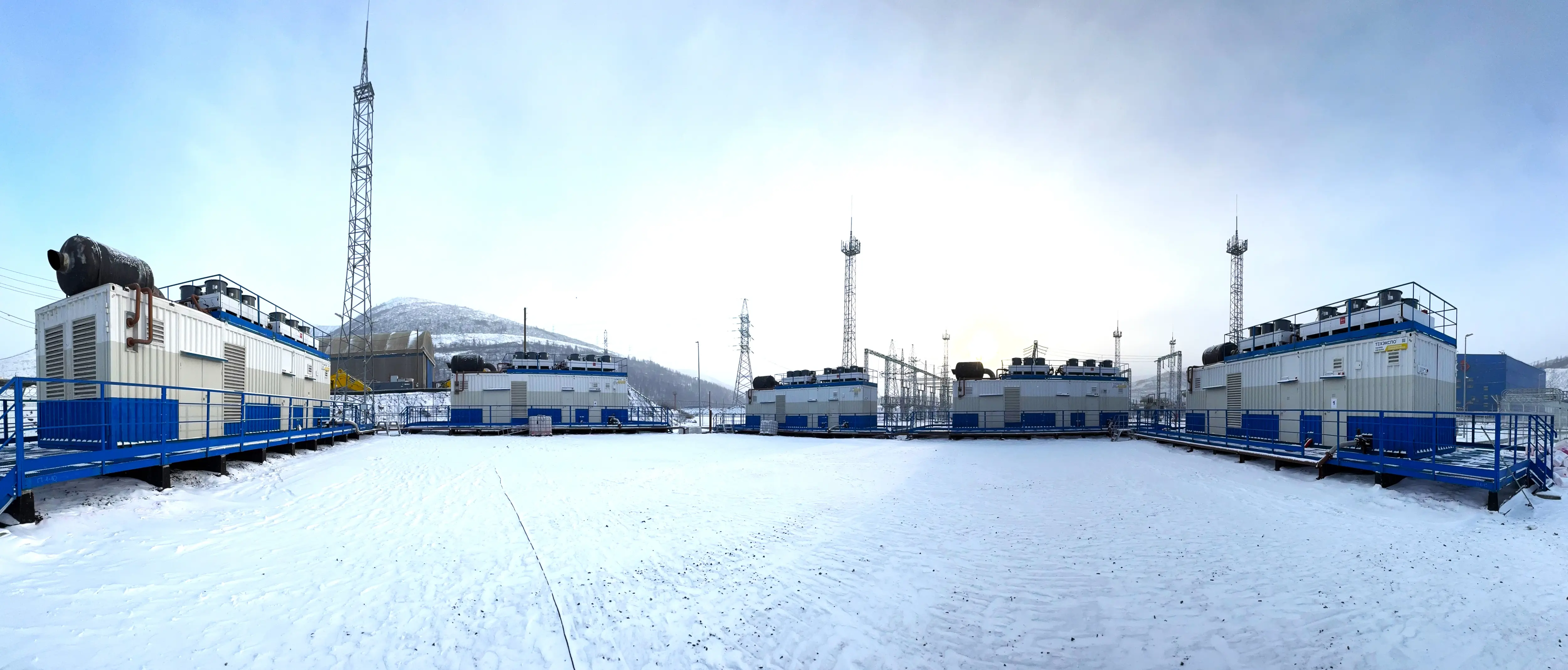

Общая мощность поставленного по проекту аварийного энергокомплекса составила 10 МВт.
Отличительной особенностью оборудования стали системы охлаждения с выносными радиаторами и подбор оборудования для автоматизации и синхронизации ДГУ между секциями шин Заказчика.
Отдельной важной задачей стала логистика такого крупногабаритного оборудования в труднодоступную местность. Понадобилось 5 тралов со специальными разрешениями и 6 контейнеровозов по 20 тонн. Маршрут начинался в Екатеринбурге и должен был завершиться в зимний период доставкой в Магаданскую область. Вся логистика была проработана с учетом доставки наземным автотранспортом — тралами и еврофурами: Екатеринбург — Якутск, далее по автозимнику через Усть-Неру в Магаданскую область. На пути следования было более 10 водных переправ, которые в зимний период замерзают, и через них возможен проход транспортной техники. В ходе доставки движение груза отслеживалось в режиме реального времени, и у Заказчика была вся информация о местонахождении и сохранности груза.
Главные технические характеристики проекта

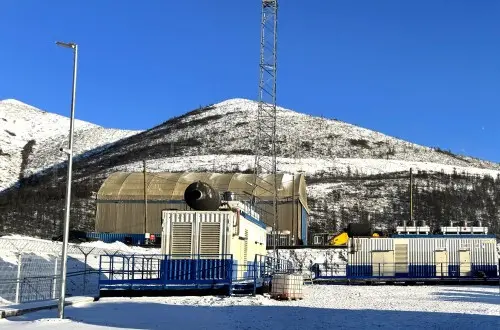

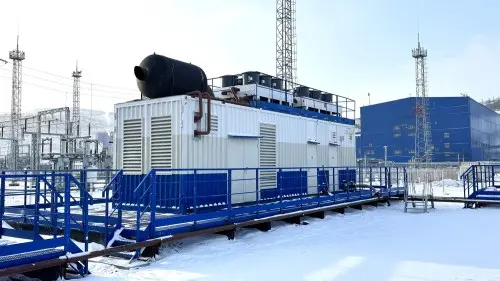

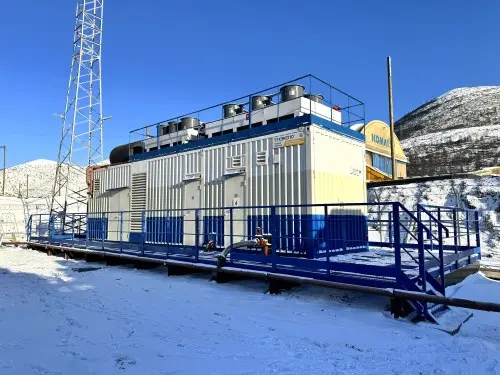

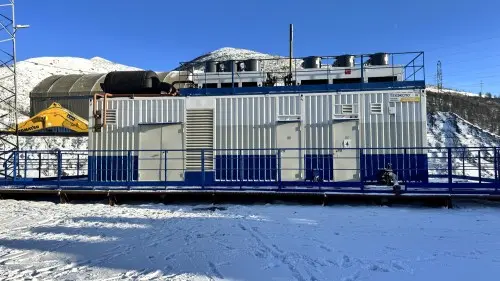

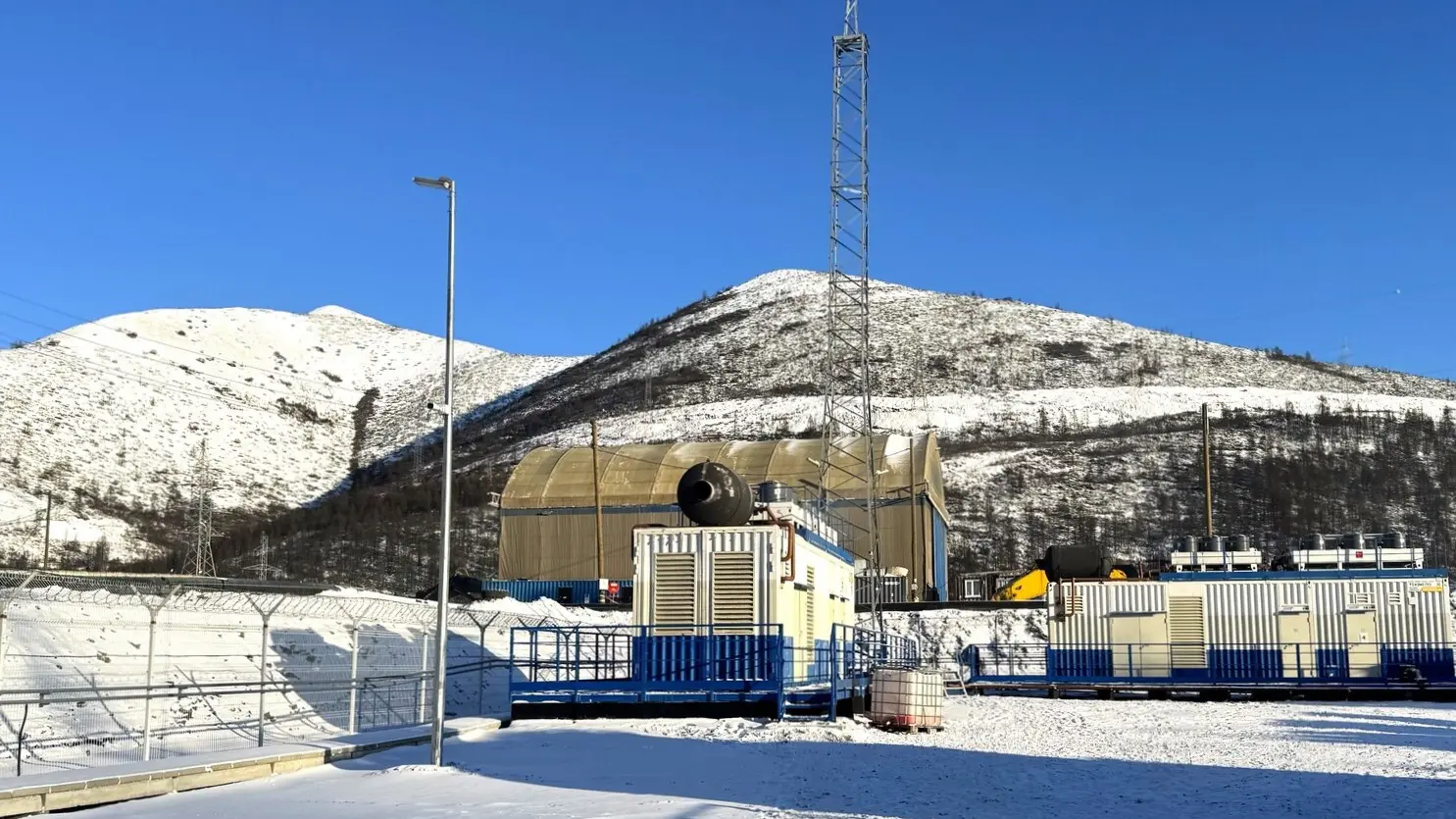

Пять дизельных электростанций ТЭ.2000С-Т10500-2РН мощностью 2000 кВт каждая были поставлены в цельносварных контейнерах типа «Север».
Состав дизельной электростанции ТЭ.2000С-Т10500-2РН:
- Дизель-генераторная установка ТЭ.2000С-Т10500-2Р на базе двигателя Yuchai и альтернатора ENGGA 10,5кВ;
- Выносные радиаторы горизонтального типа;
- КРУ-10кВ: вводная, отходящая и отходящая резервная ячейки.
Состав комплекта ЗИП на 1000 моточасов включает топливные фильтры грубой и тонкой очистки, масляные фильтры, стартеры, зарядные генераторы, термостаты, датчики оборотов и другие детали, необходимые для оперативных работ на оборудовании.

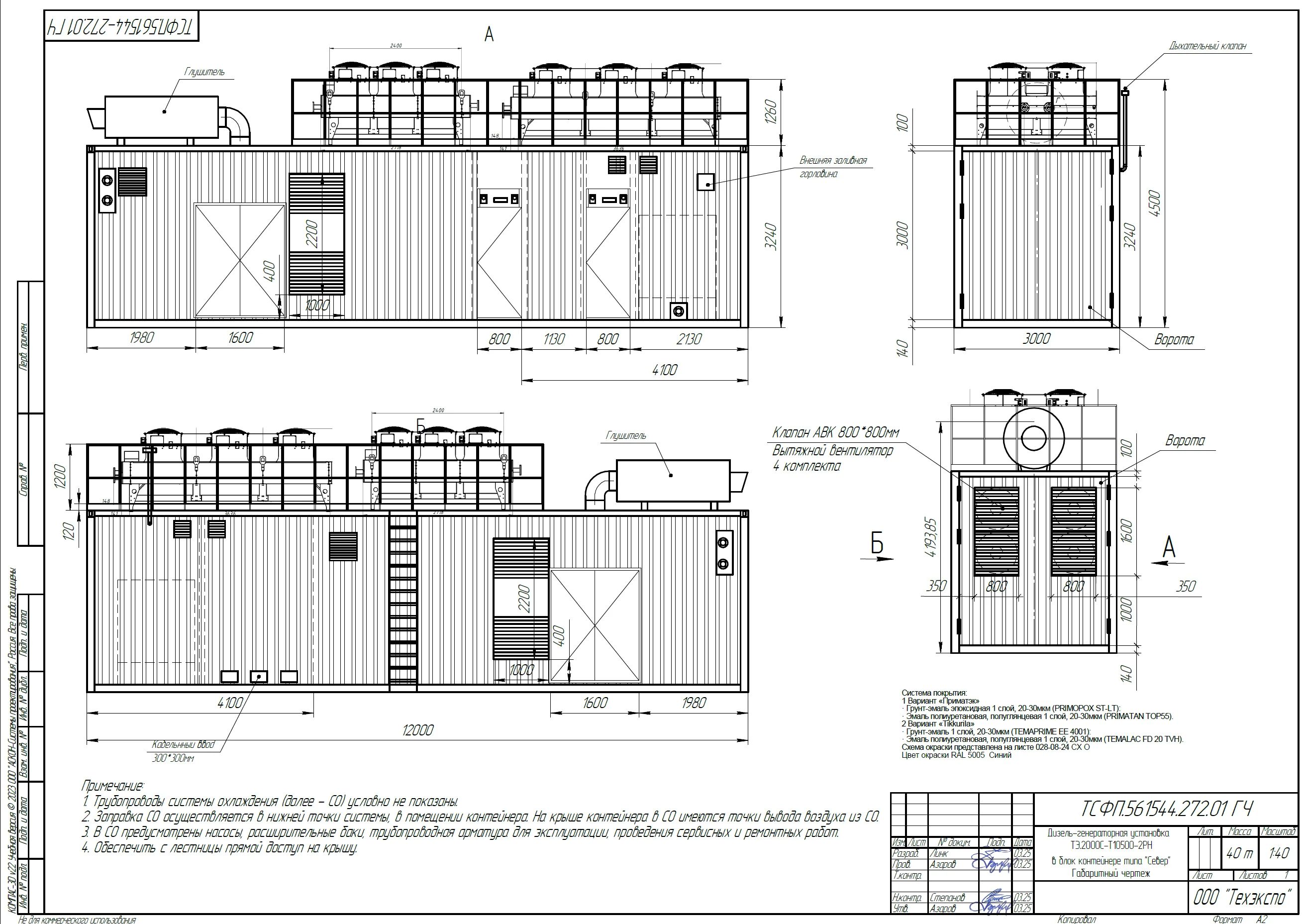

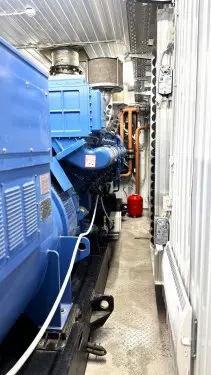

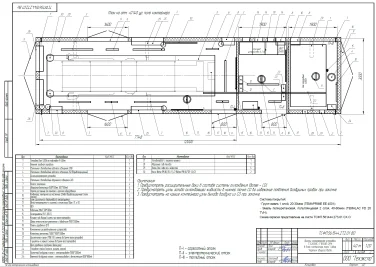

Цельносварные контейнеры габаритами 12000х3000х3240 мм состоят из трех отсеков: агрегатный, электротехнический и топливный. В агрегатном отсеке размещается ДГУ с системами контейнера, в электротехническом КРУ-10 кВ, щит собственных нужд и шкафы управления радиаторами. В топливном отсеке расположен топливный бак на 4000 л, с внешней заливной горловиной, с системой учета топлива и аварийным сливом.

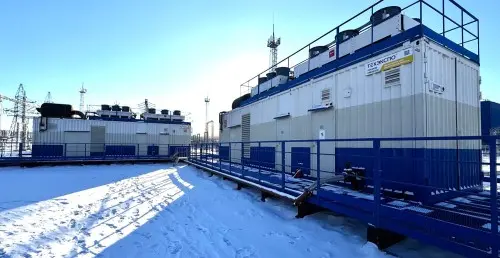

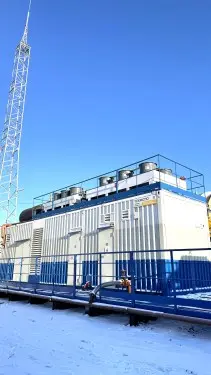

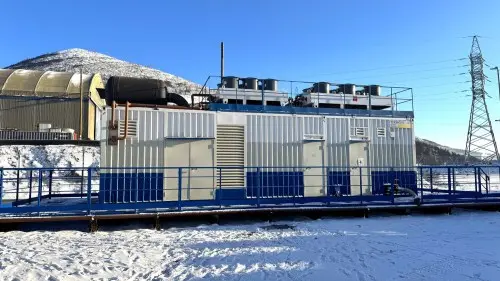

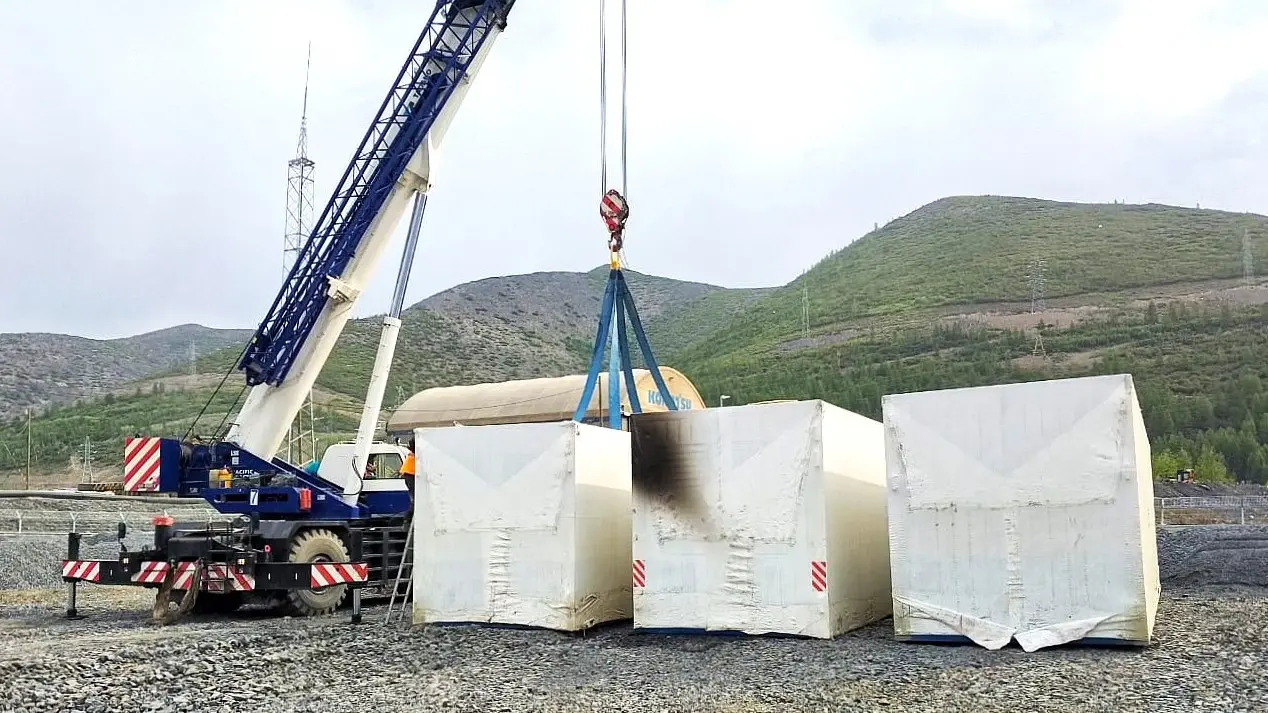

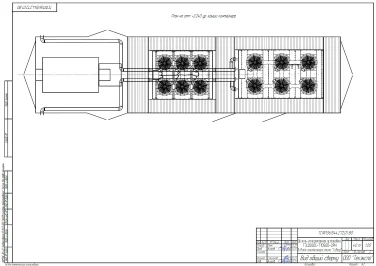

В качестве основных агрегатов системы охлаждения применены два выносных радиатора горизонтального типа на крыше и обвязаны с ДГУ.

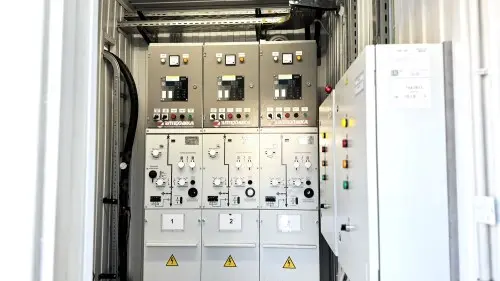

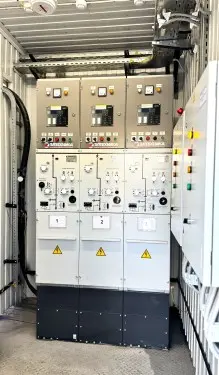

В электротехническом отсеке расположены 3 ячейки: ввод, отходящая и резервная отходящая ячейка.

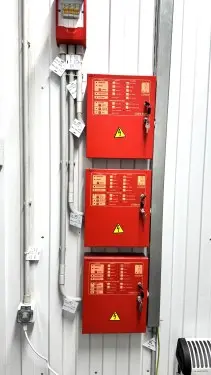

Контейнеры оснащены всем необходимым комплексом средств противопожарной и электротехнической безопасности.
Для удобства эксплуатации в условиях местного климата предусмотрены удаленное автоматическое управления ДГУ и беспроводной мониторинг с пульта управления оператора.
Кроме основной поставки оборудования на объекте Заказчика специалистами «Техэкспо» был также проведен полный спектр шеф-монтажных и пусконаладочных работ, а также был проведен подробный инструктаж специалистов Заказчика для ознакомления с основными правилами требованиями к эксплуатации Оборудования.
Проект был закончен в срок в соответствии с утвержденным планом работ и пожеланиями Заказчика.
