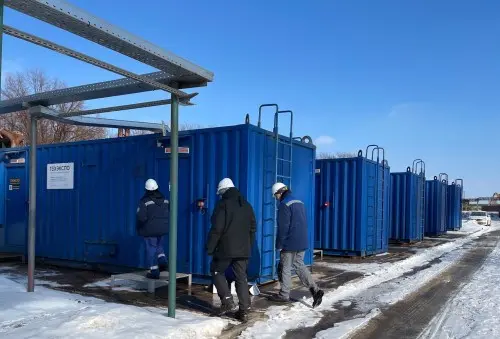

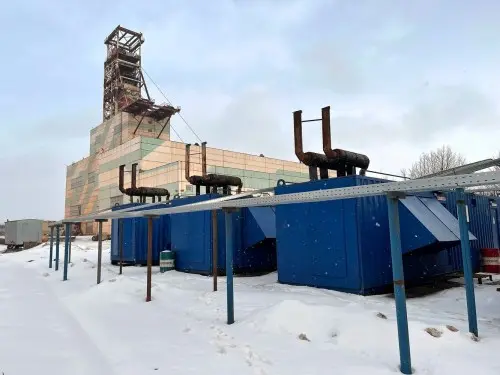

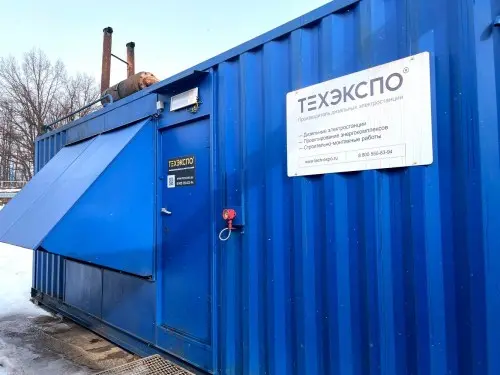

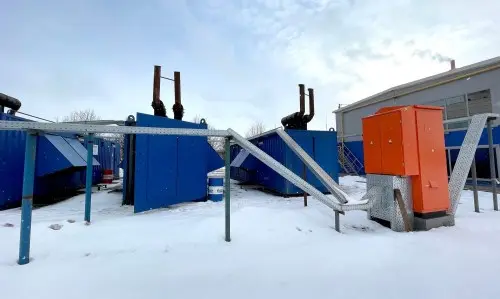

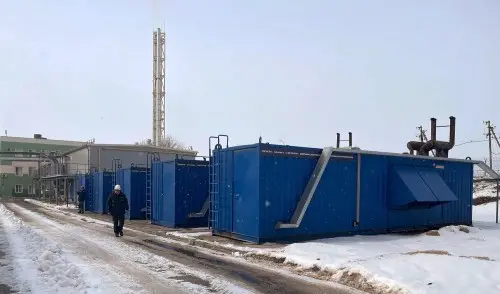

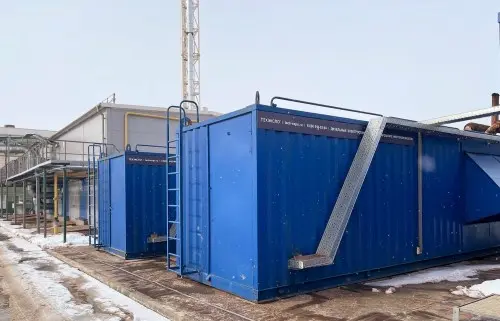

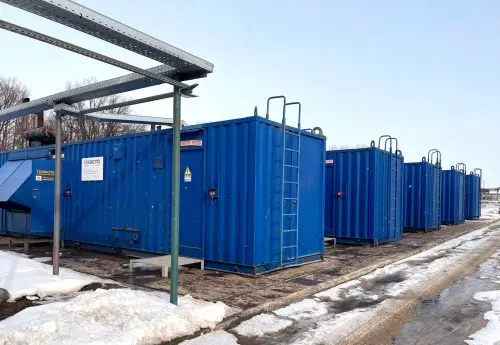

Энергокомплекс Cummins 5x1000 кВт для Яковлевского ГОК в Белгородской области

Общая мощность 5000 кВт
Заказчик ООО Яковлевский горно-обогатительный комбинат
Фото
Решение

В 2023 году компания «Техэкспо» оборудовала 5-мегаваттным высоковольтным энергокомплексом Яковлевский горно-обогатительный комбинат в Белгородской области.

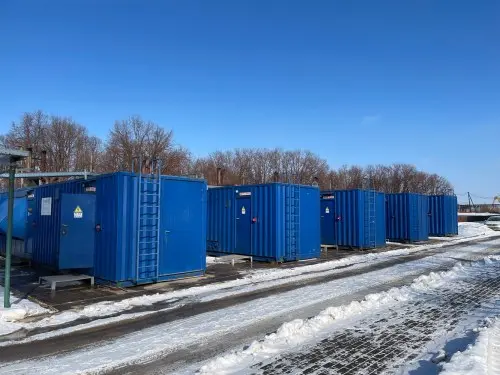

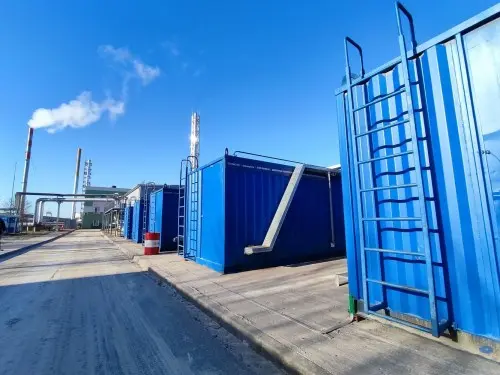

Энергокомплекс состоит из пяти контейнерных ДГУ Cummins С1400D5 мощностью 1000 кВт напряжением 6300 В. В высоковольтном отсеке всех ДГУ установлено закрытое распределительное устройство, также во всех станциях размещены высоковольтные ячейки с трансформатором напряжения. Дизельные электростанции работают в параллели на общую нагрузку и обеспечивают энергоснабжением оборудование ГОКа.

Характеристики ДГУ:

  • Двигатель: Cummins КТА50G3;
  • Генератор: Stamford HVSI804R2 напряжением 6 кВ;
  • Высоковольтное ЗРУ;
  • Панель управления РСС 3100;
  • ЩСН;
  • Топливный бак объемом 900 л с автоматической подкачкой топлива из внешнего резервуара. Топливный насос управляется в ручном и автоматическом режиме. Датчики уровня топлива сигнализируют о необходимости пополнения бака;
  • Масляный бак: 290 л;

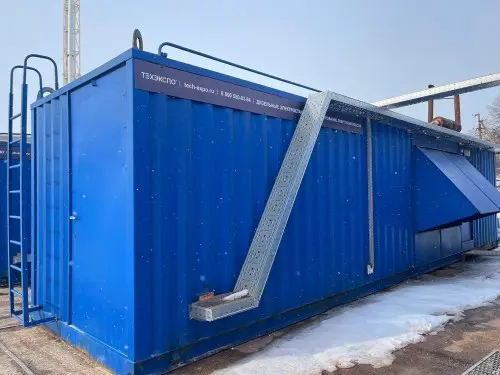

  • Цельносварной утепленный контейнер;
  • Источник бесперебойного питания;
  • Системы вентиляции, газовыхлопа, освещения, охлаждения, автоматическая установка пожаротушения, автоматическая установка пожарной сигнализации и оповещения.

ДГУ разделена внутренней перегородкой на два отсека: агрегатный отсек и отсек ВВЯ.

  • ВВА1 служит для приема от генератора высоковольтного напряжения и коммутации его на сборные шины с помощью высоковольтного выключателя
  • ВВЯ2 содержит трансформатор собственных нужд мощностью 40кВА
  • ВВЯ3 служит для передачи высоковольтного напряжения от сборной шины на нагрузку.

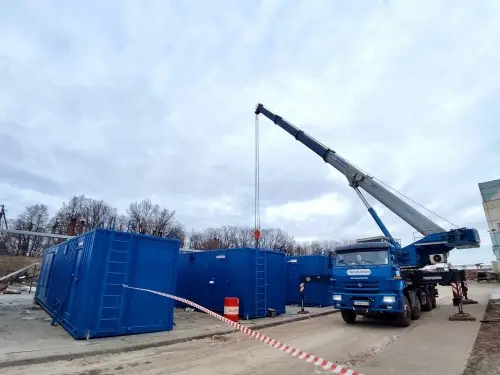

Высоковольтный энергокомплекс из пяти ДГУ Cummins был поставлен в кратчайшие сроки – в течение 3-х месяцев. Специалисты «Техэкспо» провели шефмонтажные и пусконаладочные работы, синхронизировали станции на параллельную работу.


Закажите расчет бюджета аналогичного проекта - напишите нам запрос на


Направим на ваш объект инженера для бесплатного предпроектного осмотра, подберем оборудование, составим смету
