ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии

Общая мощность	2500 кВт
Заказчик	АО «Золото Селигдара»
Фото
Решение	В августе 2023 году компания «Техэкспо» изготовила и поставила контейнерную ДЭС мощностью 2500 кВт 6,3 кВ с установленной высоковольтной ячейкой для аварийного энергоснабжения завода кучного выщелачивания ГРК «Рябиновый» (ПАО «Селигдар») в Якутии. ДЭС используется в качестве резервного источника питания и запускается в автоматическом режиме от сигнала АВР или в ручном режиме.

ГРК «Рябиновый» расположен на Центрально-Алданском золотоносном районе, в 44 километрах северо-восточнее г. Алдана (Якутия). Отработку месторождения осуществляет ПАО «Селигдар» – одна из ведущих золотодобывающих компаний России. Золотоизвлекательная фабрика на месторождении Рябиновое была построена за 2 года и запущена в эксплуатацию в 2017 году, от мощности в 1 млн тонн руды в год ЗИФ вышла на производительность 1,6 млн тонн руды в год. В 2021 году было принято решение о поэтапном увеличении мощности фабрики до 1,8 млн тонн руды в год.

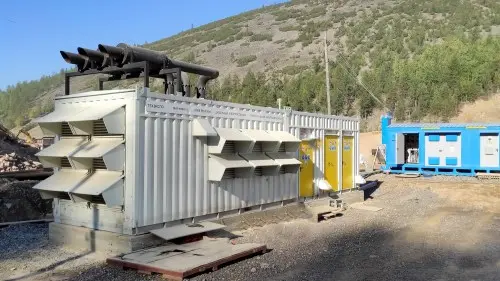

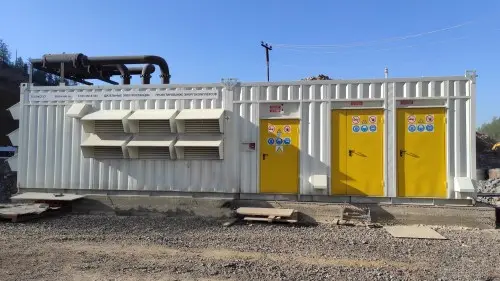

Дизельная электростанция ТЭ.2400С-Т6300-2РН изготовлена на базе двигателя MTU 20V4000G63 и высоковольтного генератора Leroy Somer LSA54.2XL11. Оборудование размещено в цельносварном контейнере типа «Север» в климатическом исполнении УХЛ1 от -60 ^оС до +40^оС. Габариты контейнера: 13000х3200х3400 мм.

Контейнер состоит из трех отсеков: агрегатный, топливный и электротехнический. Проходы в перегородке между агрегатным и топливным отсеками – огнезащитные. Электрооборудование топливного отсека – во взрывозащитном исполнении.

Для обеспечения теплоизоляции и шумопоглащения промежуток между внутренней обшивкой и наружными металлическими листами заполнен теплозвукоизоляционным негорючим материалом толщиной 100мм. Конструкция контейнера и материалы утепления исключают образование мостиков холода. Пол выполнен из рифленого металлического листа толщиной не менее 4 мм. Контейнер оснащен распашными воротами, дверью для входа в электротехнический отсек и распашными дверями с обоих сторон машинного отсека для обслуживания ДГУ. В контейнере предусмотрены проемы кабельных вводов 0,4 кВ для собственных нужд ДЭС и силовых кабелей 6,3 кВ.

• В агрегатном отсеке размещено основное оборудование ДЭС: двигатель с навесным оборудованием и силовой генератор.
• В топливном отсеке размещен топливный резервуар объемом 3000 л., из которого ДЭС получает топливо. Топливный бак с заправочной горловиной, дыхательной системой и огнепреградительным клапаном. Система топливоподачи в расходный топливный бак из внешней емкости включает в себя 4-х уровневый датчик уровня топлива, электрический насос (2 шт. – 24В и 230В), трубопроводы, запорную арматуру, электромагнитный клапан.
• В электротехническом отсеке ДЭС смонтированы РУ-6 кВ с кабельными линиями до генератора, включая кабель и кабеленесущие конструкции.

Высоковольтная ячейка (3 шт) с АВР включает в себя:

• трансформаторы тока
• трансформаторы напряжения
• блоки релейной защиты под параллельную работу.

ДЭС укомплектована:

• ЩСН
• АВР на полную нагрузку;
• Система приточно-вытяжной вентиляции на базе УВК с подогревом (~220В) и автоматическими электроприводами (=24В).
• Система обогрева;
• Система освещения;
• Система АСПТ и ОПС;
• Система выхлопных газов;
• Система электроснабжения;
• Система автоматизации ДЭС 2-ой степени обеспечивает стабилизацию выходных электрических параметров, аварийно-предупредительную сигнализацию и аварийную защиту ДГУ, автоматический запуск и останов ДГУ от внешнего АВР, автоматическую остановку ДГУ при достижении аварийного нижнего уровня топлива в баке, автоматическое поддержание ДГУ в готовности к быстрому приёму нагрузки, автоматическое управление и контроль основных параметров работы при пуске, работе и остановке ДГУ, поддержание заданной температуры охлаждающей жидкости, аварийную остановку при сигнале «Пожар», контролирует степень зарядки АКБ и ее автоматическую подзарядку, поддерживает температуру воздуха в контейнере для нормальной работы ДГУ.

 Дополнительно в комплект поставки входит ЗИП на 1000 моточасов.

Компания «Техэкспо» организовала доставку оборудования на объект, выполнила монтаж и пусконаладочные работы, а также провела испытания готового изделия под нагрузкой минимум 1000 кВт.

ООО «Техэкспо» в этом же месяце поставило для ПАО «Селигдар» Две ДЭС Cummins по 800 кВт для энергоцентра ГРК «Подголечный».

• Фотогалерея
• Видео
• Чертежи

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 1 из 33

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 2 из 33

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 3 из 33

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 4 из 33

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 5 из 33

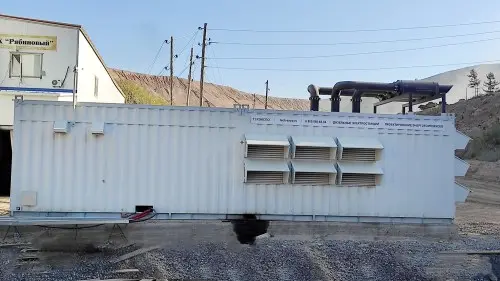

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 6 из 33

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 7 из 33

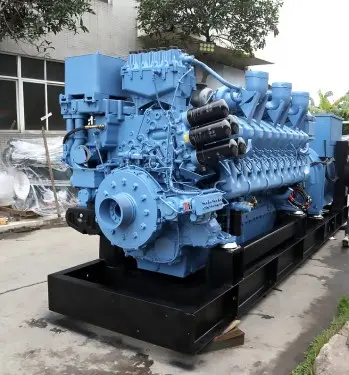

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 8 из 33

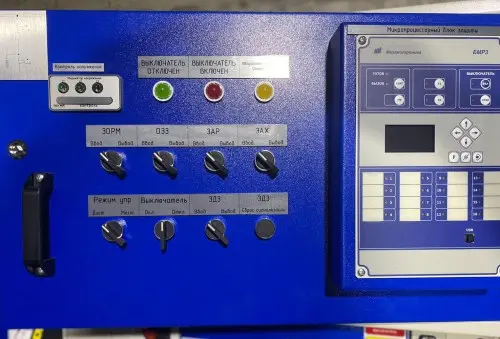

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 9 из 33

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 10 из 33

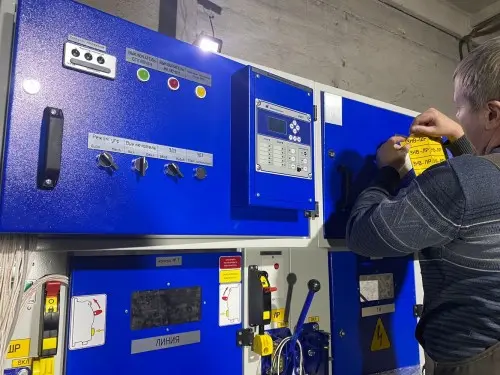

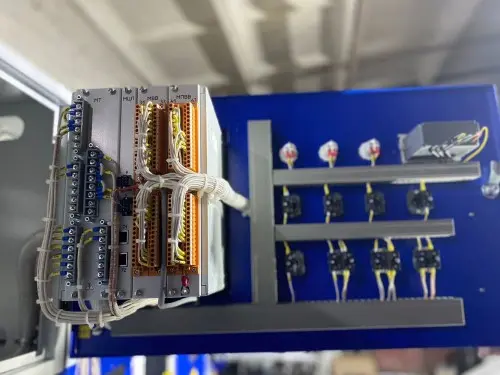

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 11 из 33

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 12 из 33

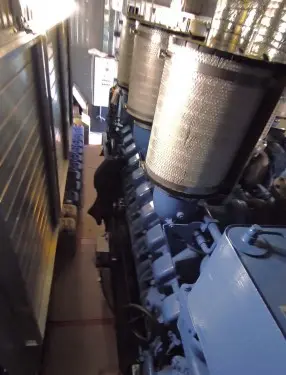

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 13 из 33

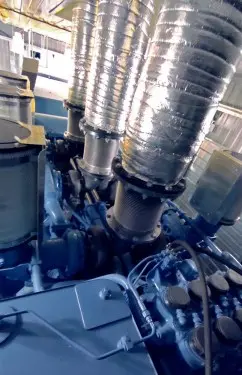

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 14 из 33

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 15 из 33

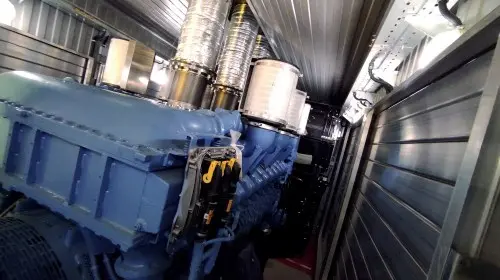

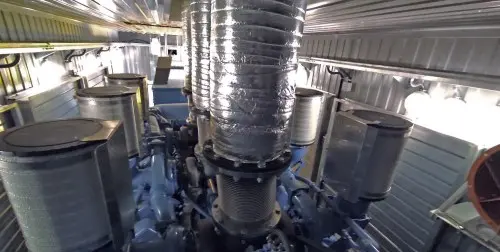

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 16 из 33

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 17 из 33

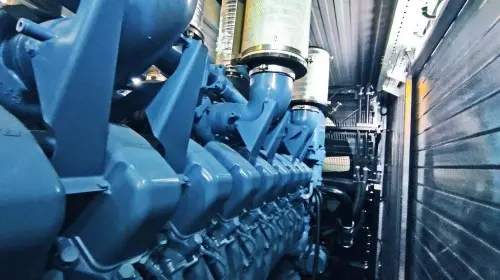

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 18 из 33

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 19 из 33

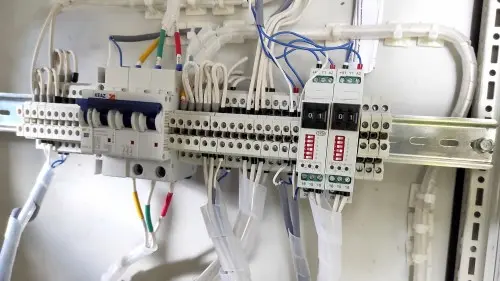

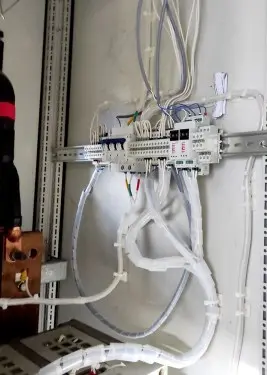

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 20 из 33

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 21 из 33

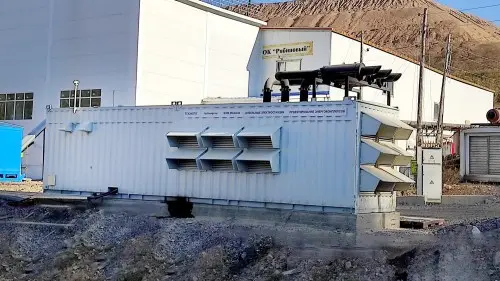

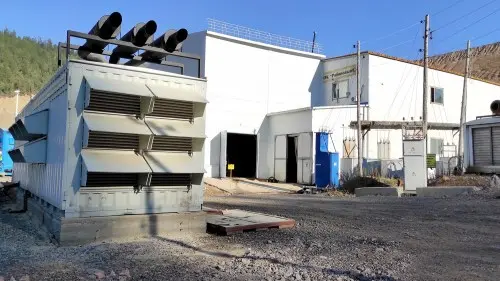

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 22 из 33

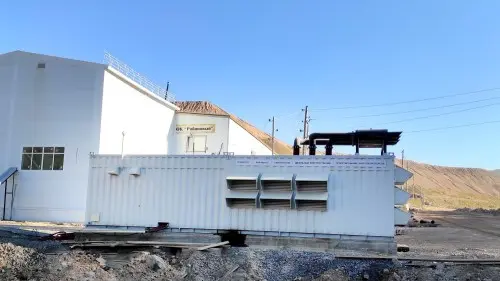

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 23 из 33

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 24 из 33

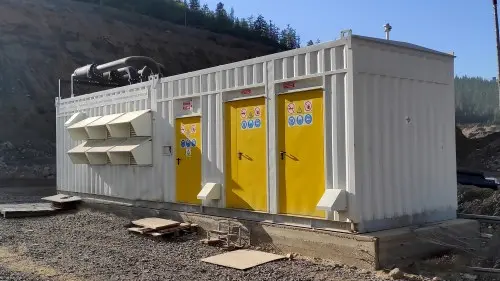

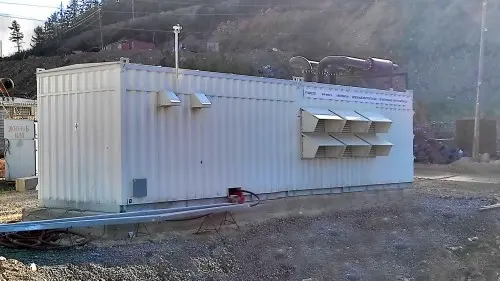

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 25 из 33

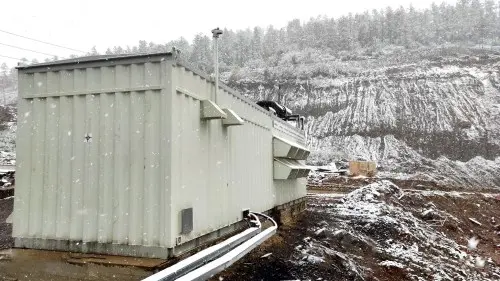

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 26 из 33

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 27 из 33

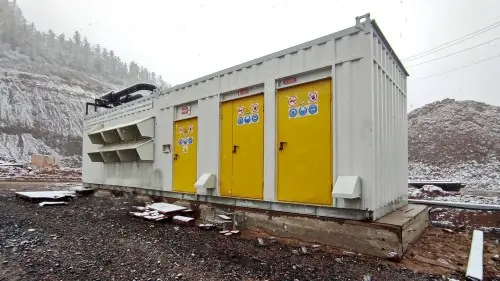

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 28 из 33

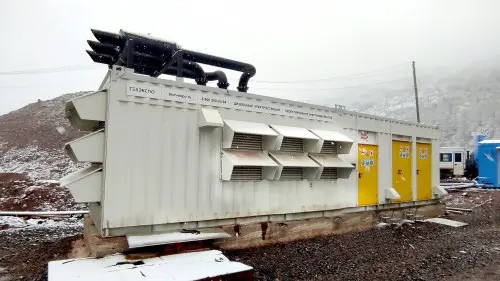

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 29 из 33

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 30 из 33

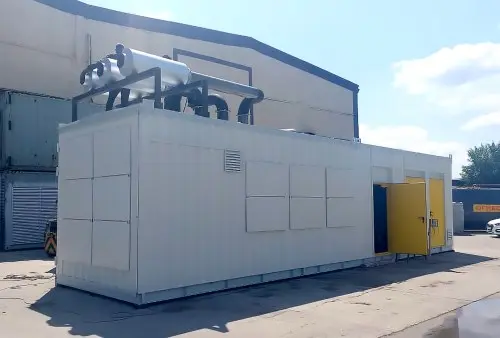

ДЭС 2500 кВт для энергоснабжения завода на золоторудном месторождении ПАО «Селигдар» в Якутии – фото 31 из 33
