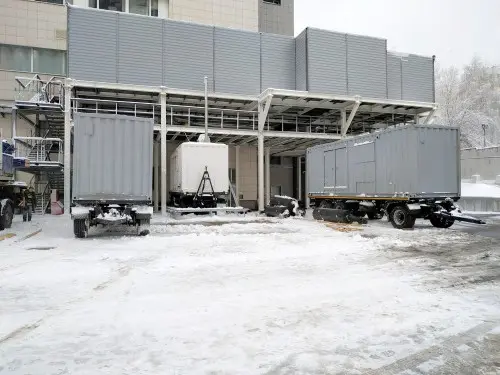

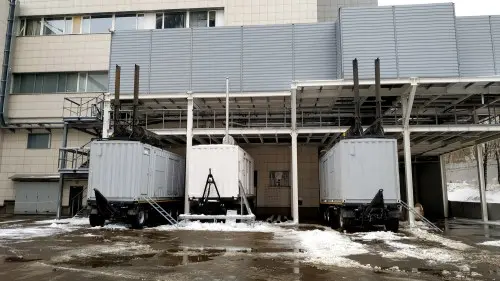

Комплекс ДГУ 3600 кВт (3 шт. по 1200 кВт) для крупнейшей в России компании межоператорского обмена интернет-трафиком ММТС-9

Общая мощность 3600 кВт
Заказчик АО «Московская междугородная телефонная станция №9»
Задача Изготовление, поставка и монтаж комплекса передвижных электростанций мощностью 3600 кВт
Сложности Сложное техническое задание на энергокомплекс, спецтребования к контейнерной комплектации для дата-центра Ростелекома

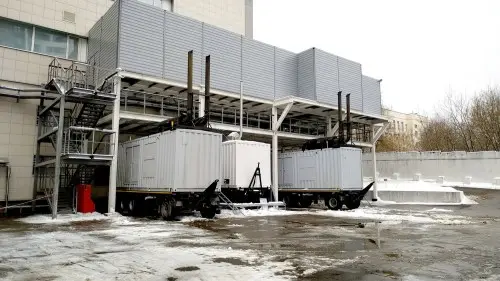

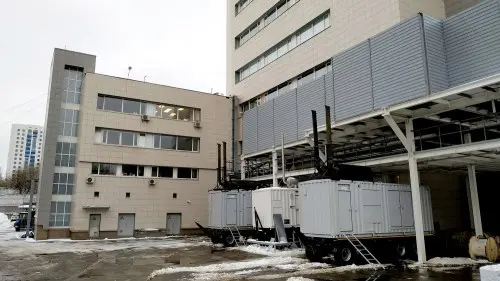

Решение В феврале 2019 года компания «Техэкспо» обеспечила резервным электроснабжением АО «Московская междугородная телефонная станция №9» (АО «ММТС-9»). Это крупнейшая точка межоператорского обмена (пиринг) интернет-трафика в России. Здание АО «ММТС-9» оснащено системами бесперебойного электропитания, климат-контроля, газового пожаротушения, телемониторинга и видеонаблюдения, все технологические помещения связаны структурированными межэтажными соединительными кабельными линиями.

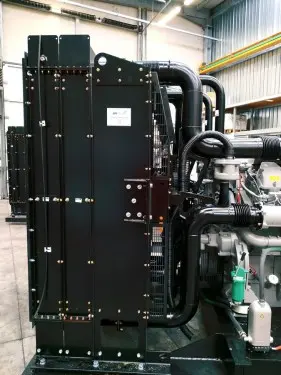

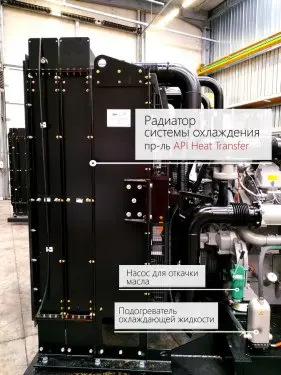

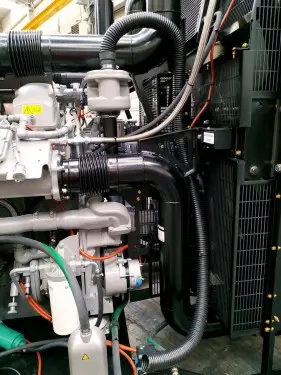

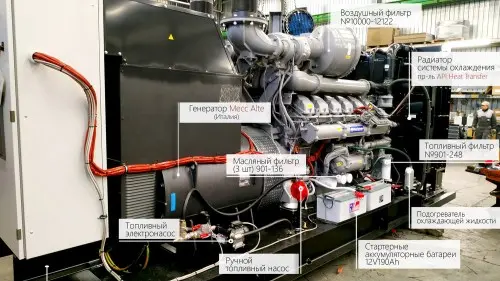

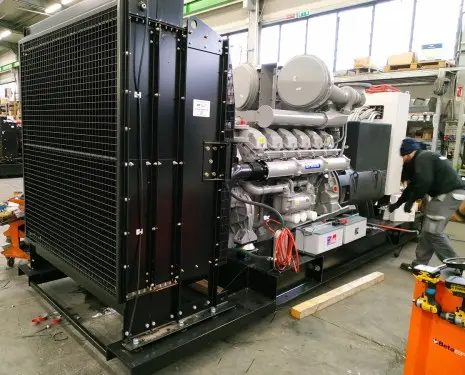

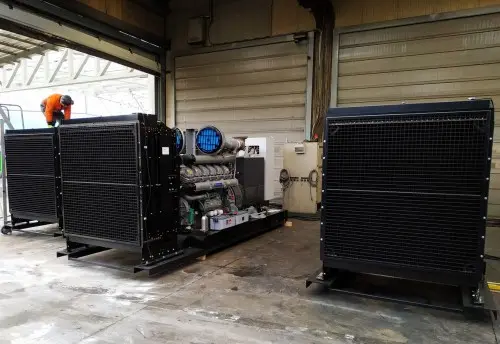

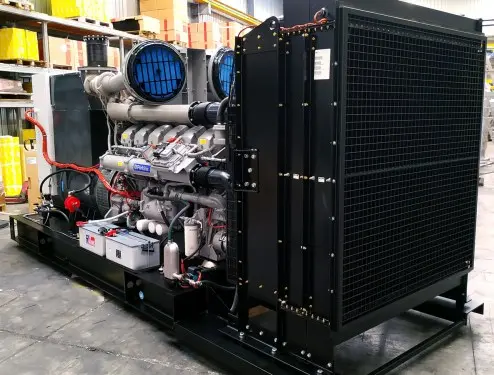

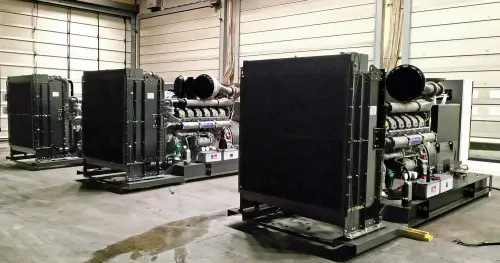

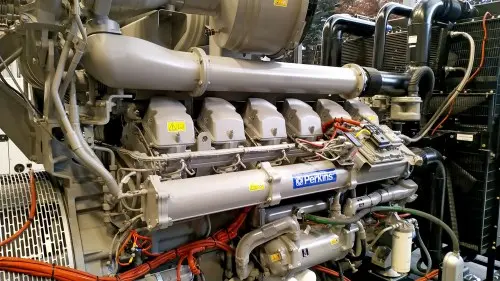

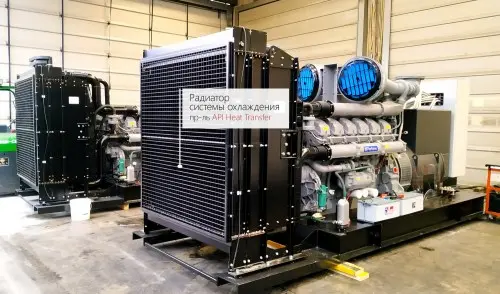

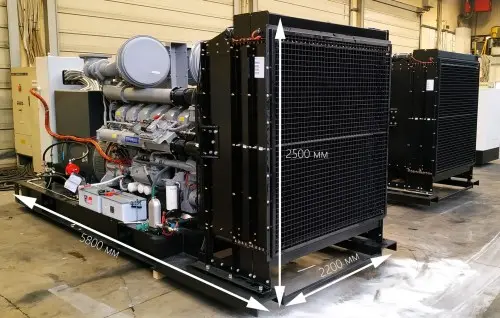

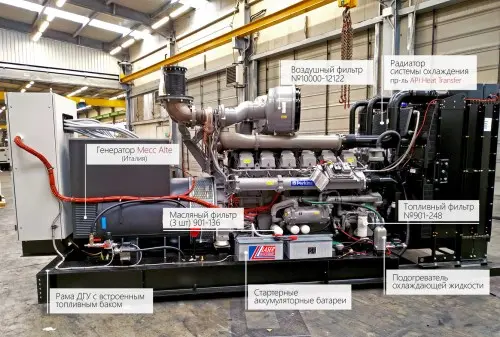

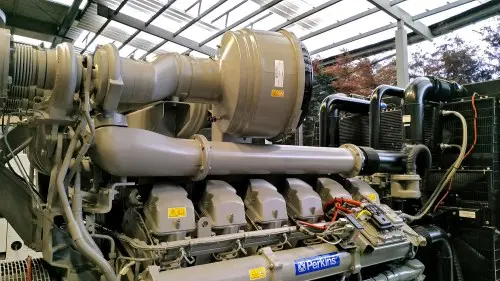

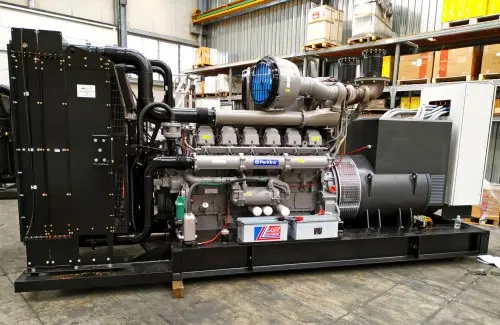

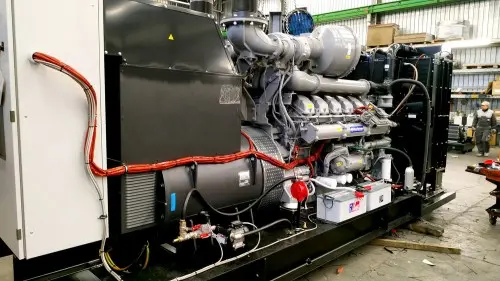

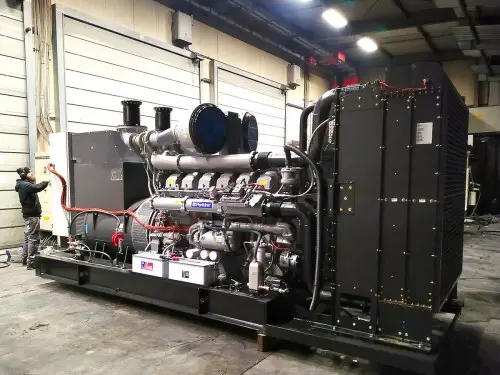

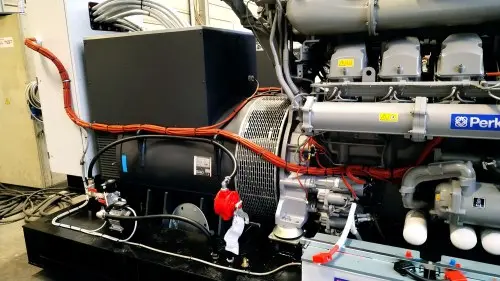

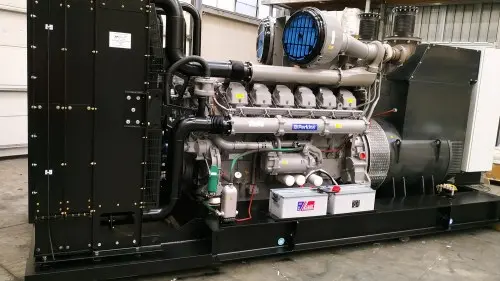

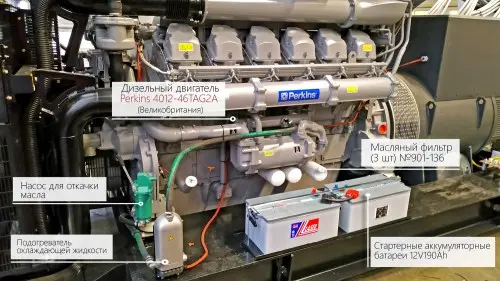

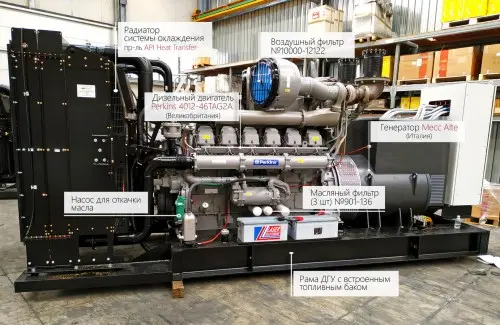

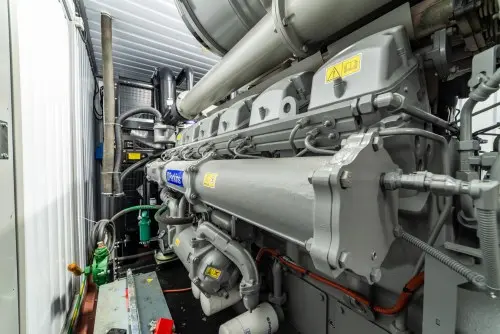

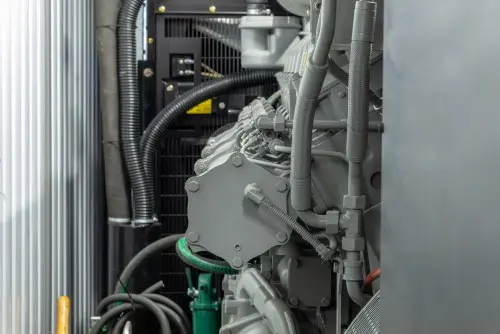

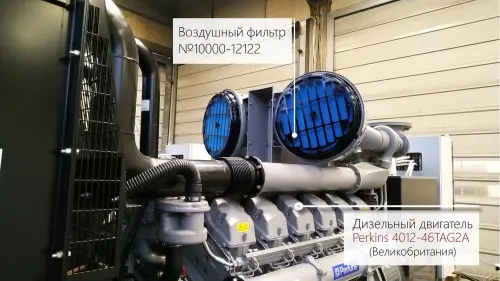

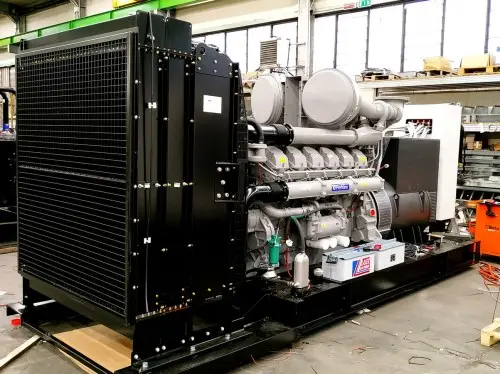

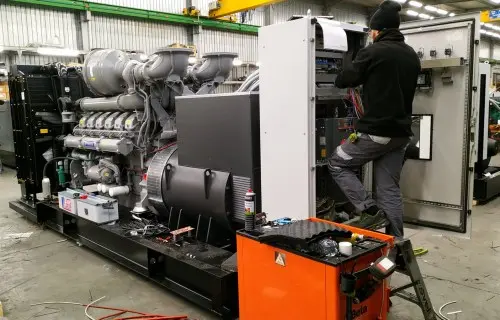

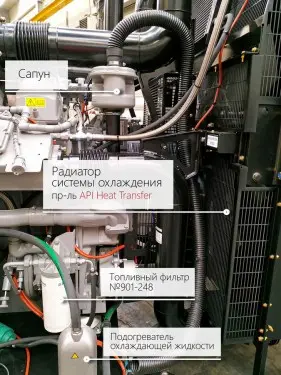

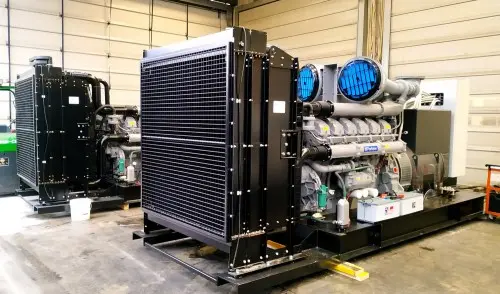

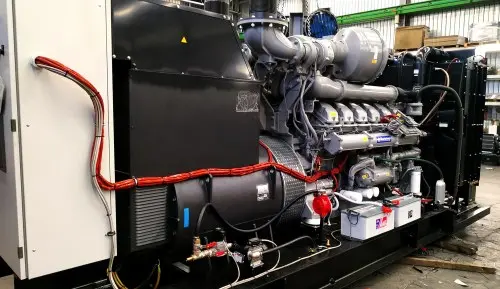

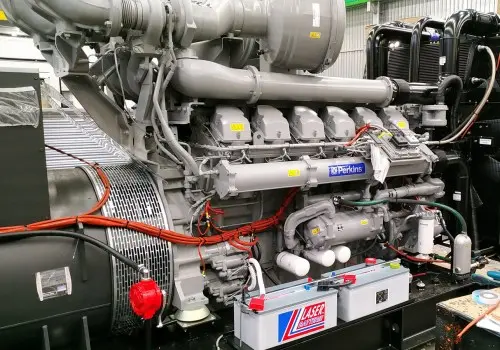

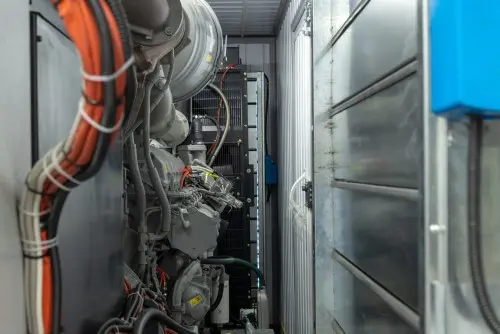

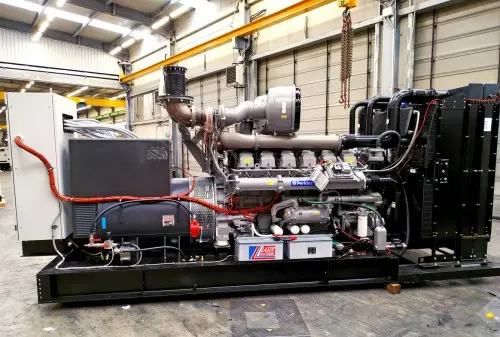

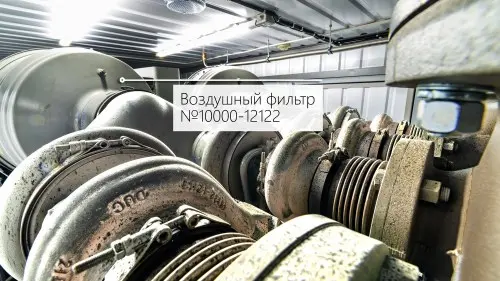

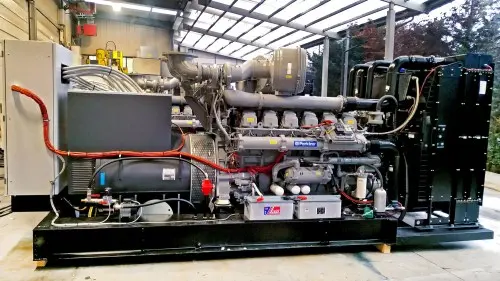

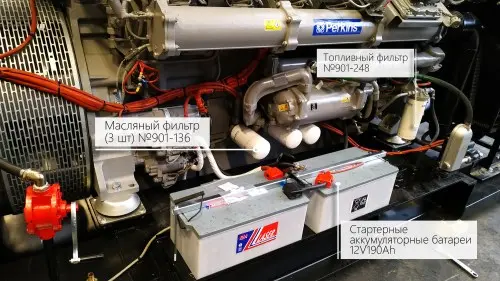

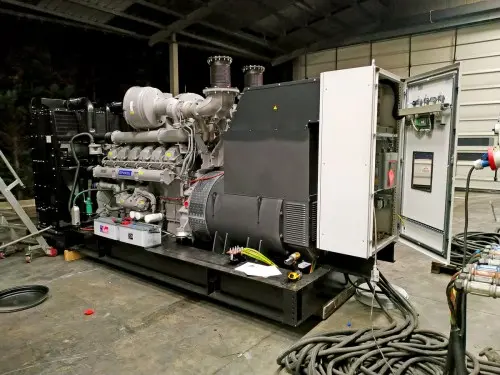

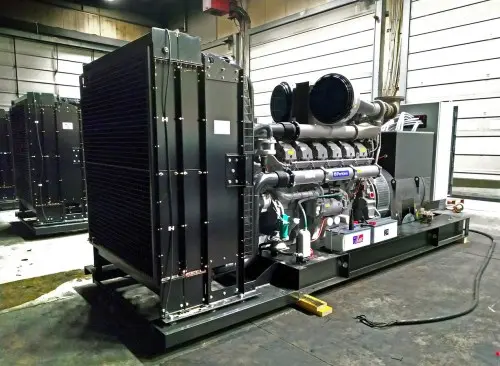

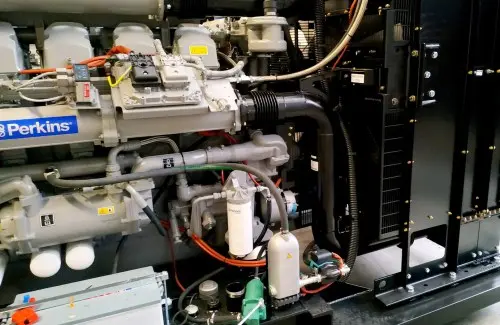

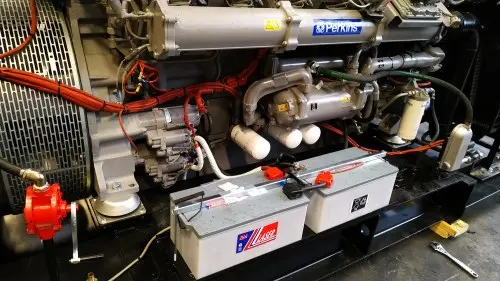

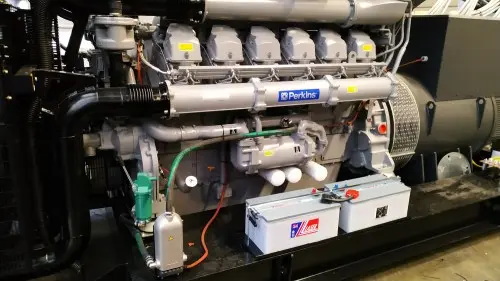

Мы поставили три дизельных электростанции ТЭ.1200C-Т400-2РН (Россия) собственного производства мощностью 1200 кВт каждая. Они изготовлены на базе британского двигателя Perkins 4012-46TAG2A и генератора Mecc Alte (Италия). Электростанции способны обеспечить надежным электроснабжением предприятия такого уровня как серверные и вычислительные центры.

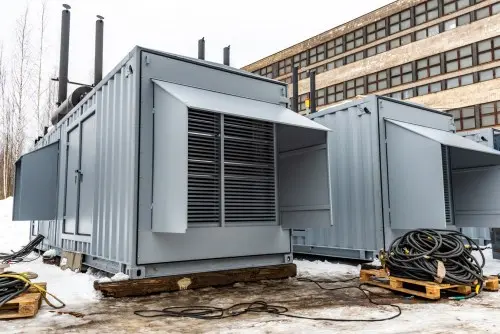

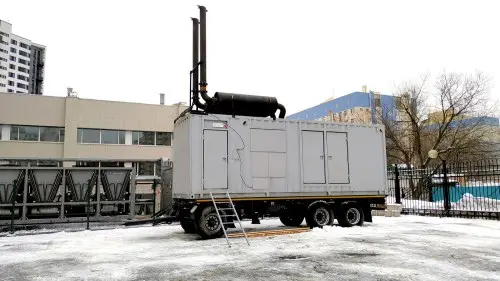

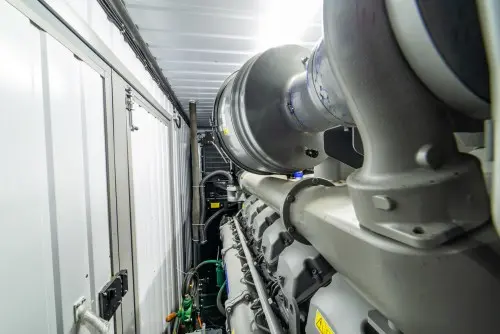

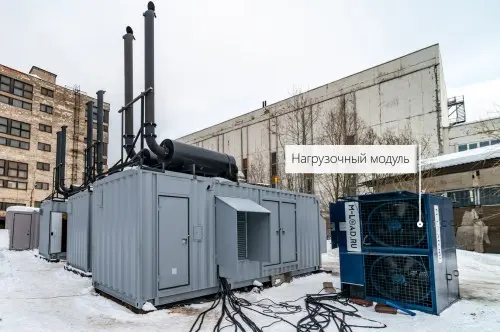

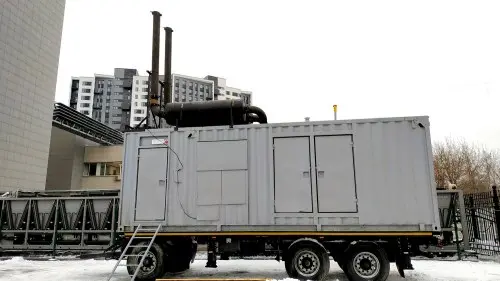

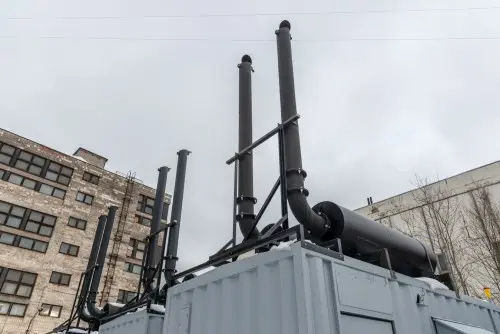

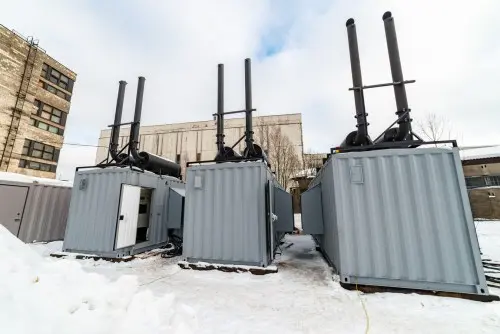

ДГУ размещаются в утепленном цельнометаллическом контейнере, который обладает второй степенью огнестойкости. Контейнер имеет негорючую теплоизоляцию и рассчитан для работы в диапазоне температур окружающего воздуха от - 50 до +45 °C.
Все материалы, используемые для изготовления контейнера устойчивы и надежны в рабочей среде, и имеют сертификаты, характеризующие химический состав, механические свойства и результаты испытаний.

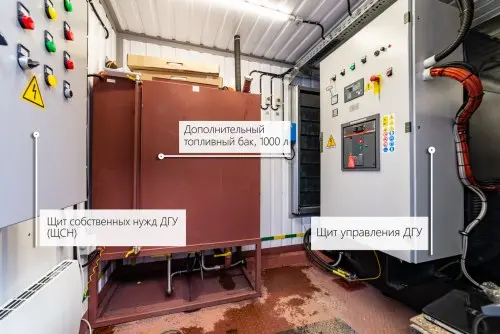

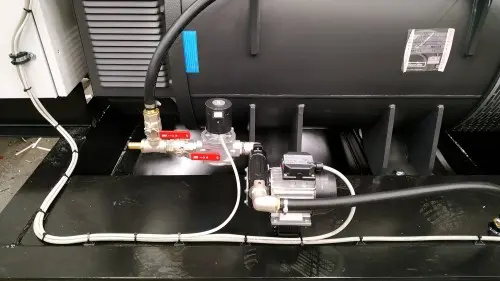

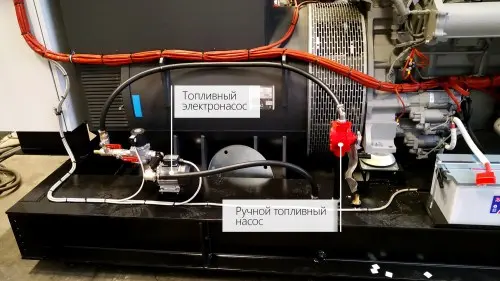

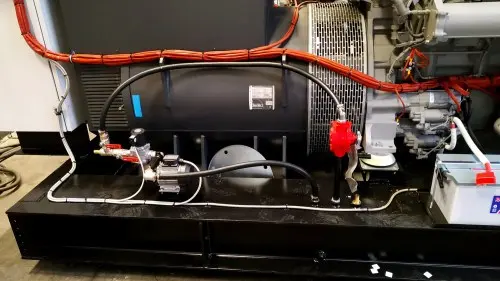

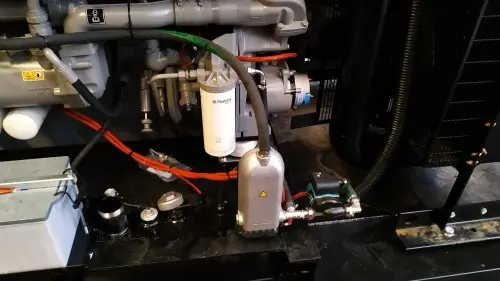

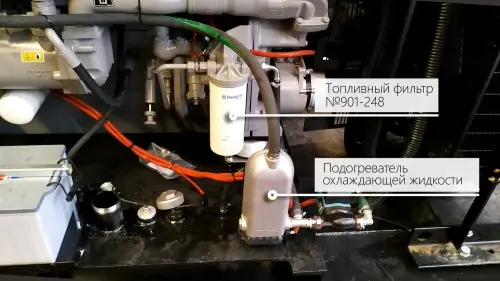

Дополнительно в контейнере размещен топливный бак на 1000 л. с системой автоматической топливоподкачки. Для удобства заправки ДГУ от передвижных топливозаправочных средств в контейнере предусмотрена внешняя заправочная горловина. Топливная система оснащена датчиками, которые контролируют уровень топлива в баке. Для отвода воздуха и паров топлива наружу контейнера предусмотрена вентиляция топливного бака.

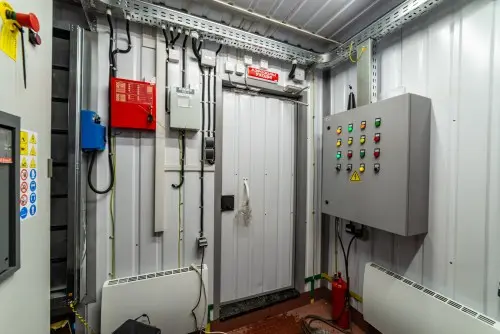

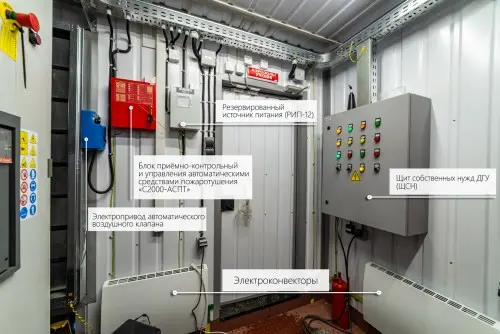

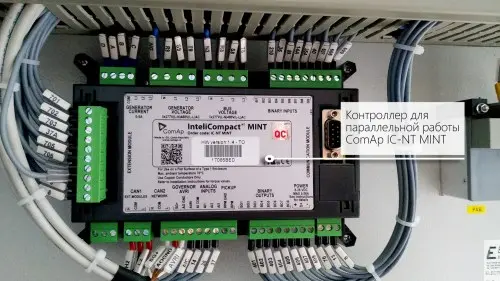

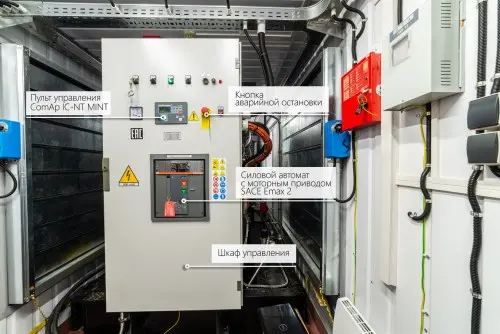

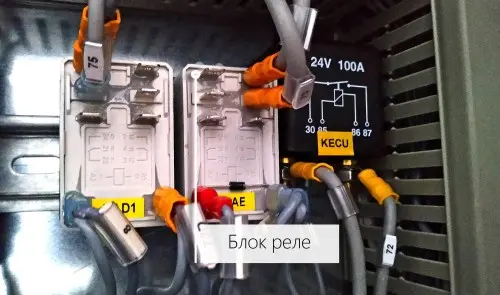

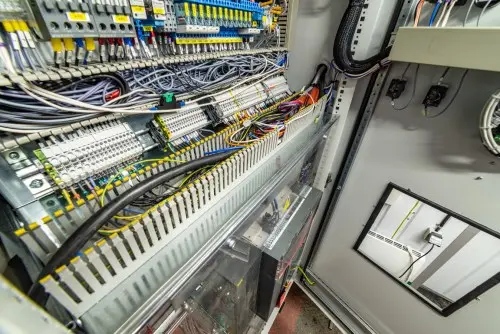

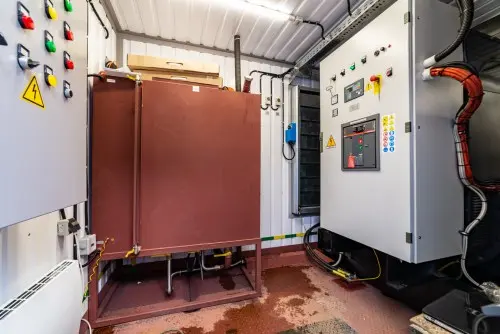

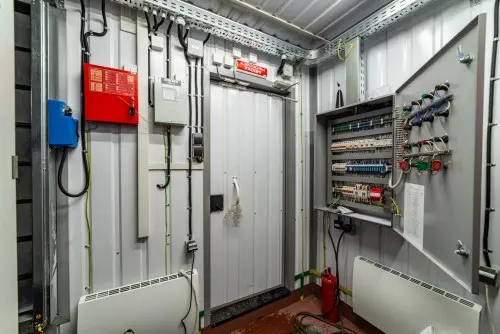

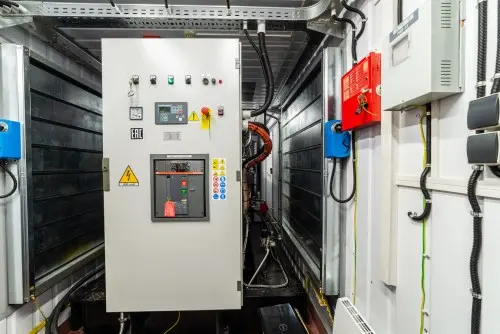

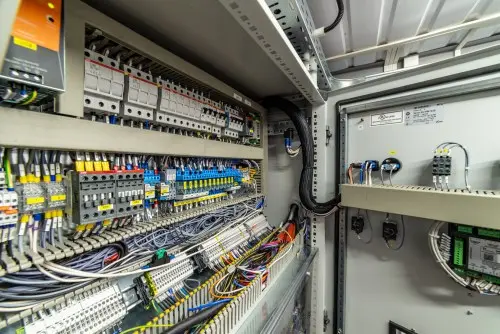

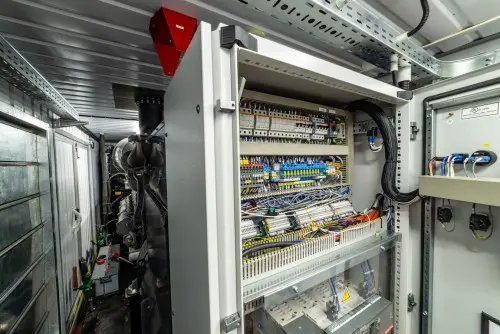

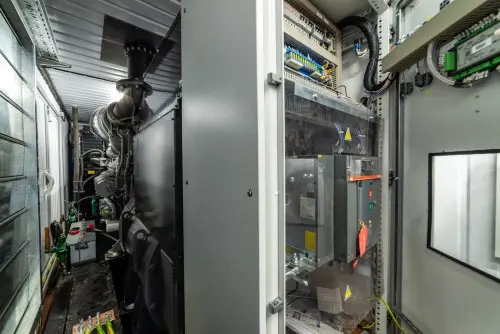

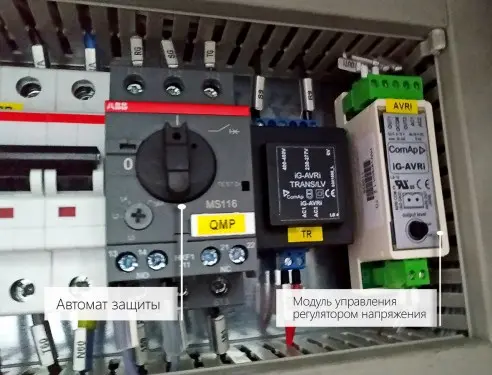

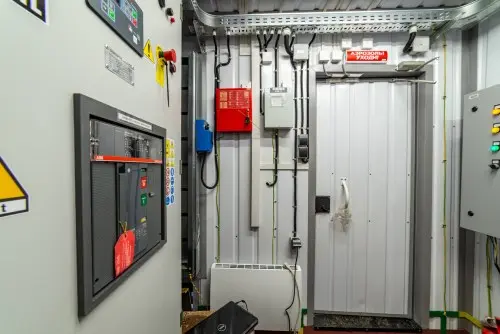

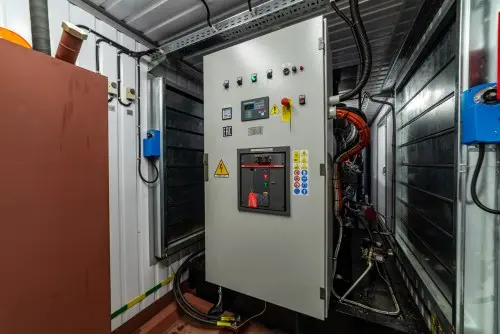

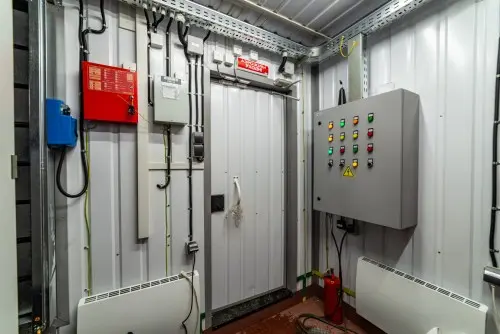

Контейнер оснащен системой освещения и пожарной безопасности (аэрозольное пожаротушение). Система управления ДГУ также размещена в контейнере. Она состоит из:

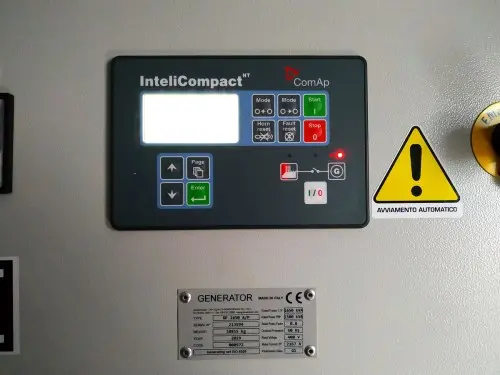

• панели управления электроагрегатом;

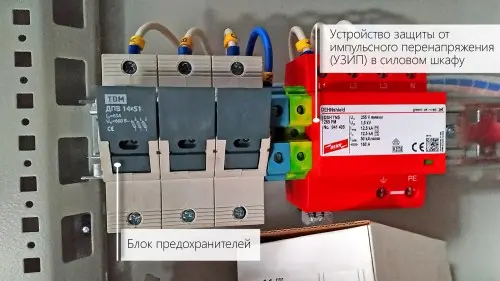

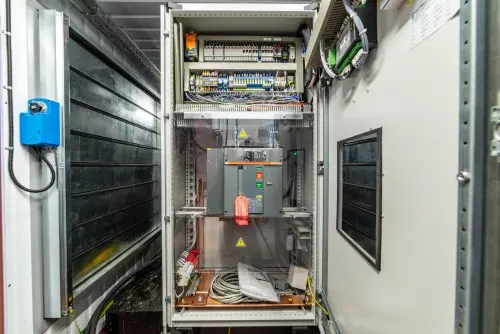

• шкафа силового (ШС);

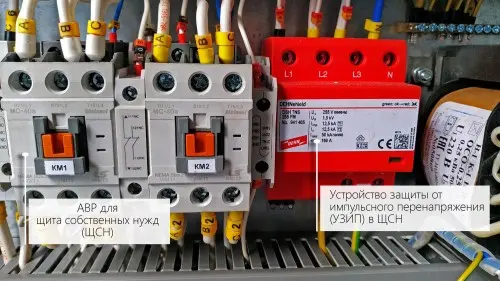

• щита собственных нужд (ЩСН).

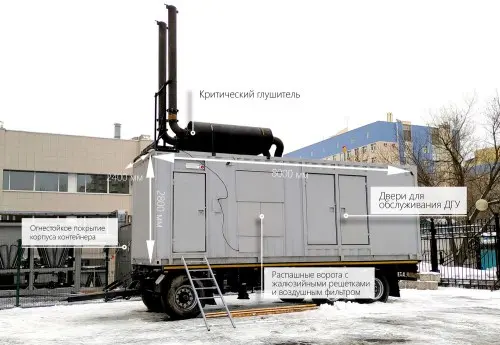

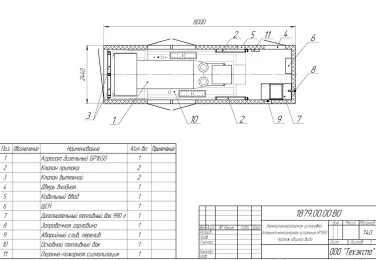

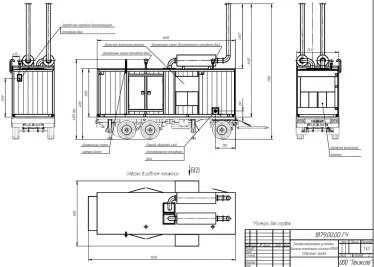

Габаритные размеры контейнера 8000х2400х2800 мм, масса контейнера (без топлива) с установленным в нем оборудованием – не более 25 тонн.

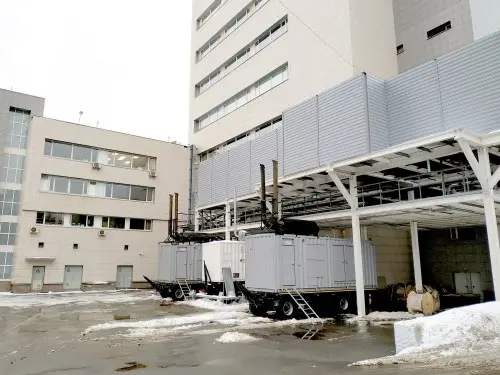

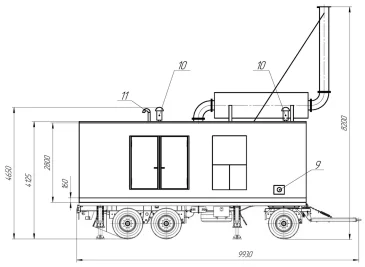

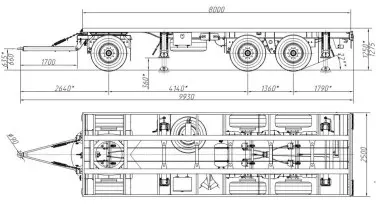

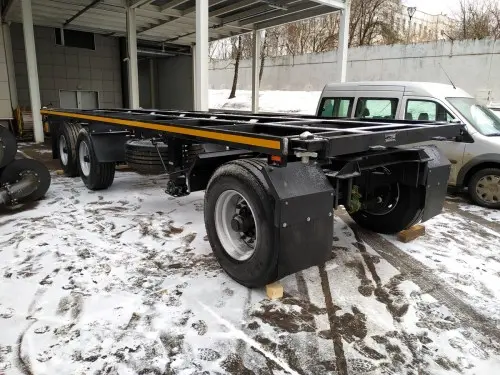

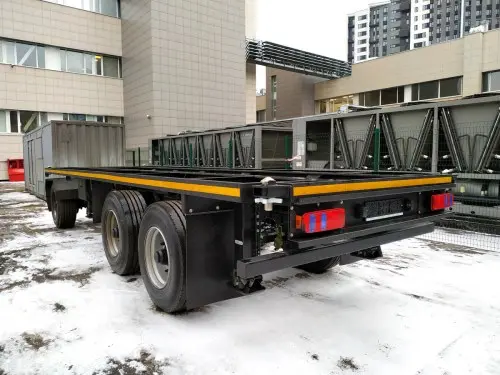

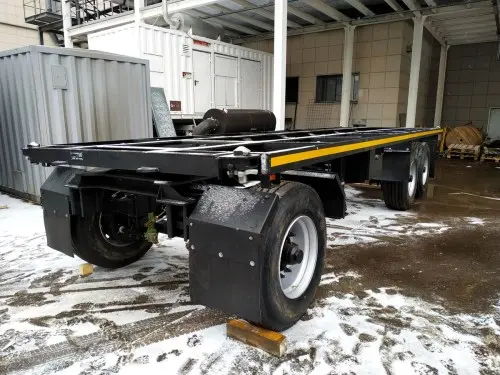

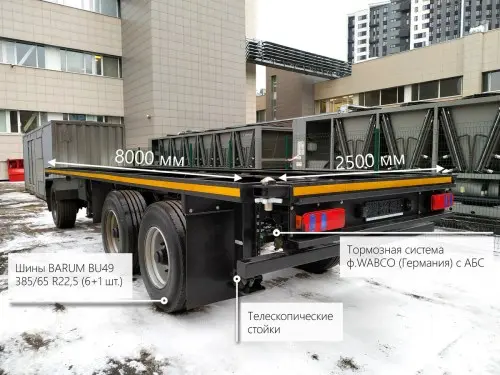

Дизель-генератор в контейнере установлен на автомобильный шасси-прицеп модели САВ 83433. Он оборудован телескопическими вертикальными стойками-упорами, выдвигаемых вручную для вывешивания мостовых осей прицепа и выравнивания горизонтального уровня контейнера в стояночном рабочем положении ДЭС на прицепе.
