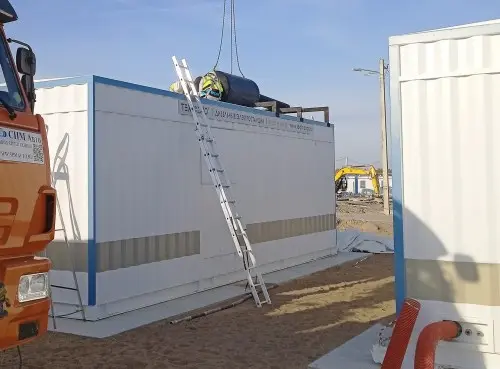

Высоковольтный энергокомплекс мощностью 4 МВт для Балтийского газохимического комплекса в Усть-Луге

Общая мощность 4000 кВт
Заказчик Китайская национальная химическая инженерная и строительная корпорация Севен
Фото
Задача Производство и поставка высоковольтного энергокомплекса с КСО

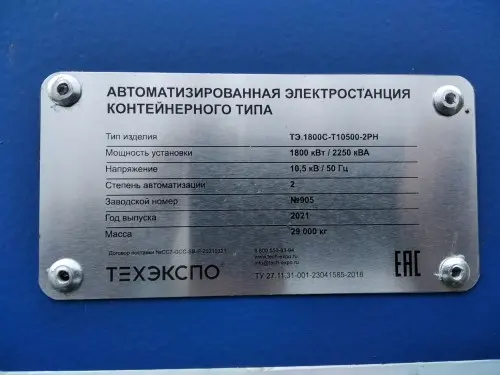

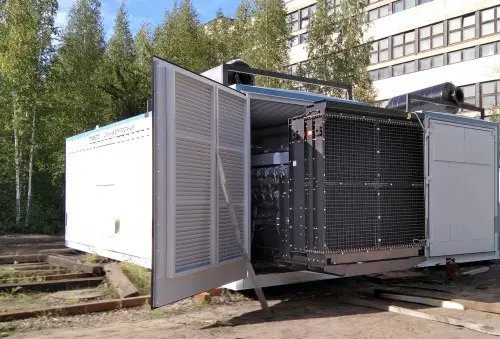

Решение В 2021 г. ООО «Техэкспо» произвело энергокомплекс мощностью 4 МВт для Балтийского газохимического комплекса в Усть-Луге. Мы поставили две высоковольтные ДГУ по 2 МВт в контейнерах с ячейками КСО - блочная автоматизированные электростанции в контейнерах ТЭ.1800C-Т10500-2РН (БАЭСК).

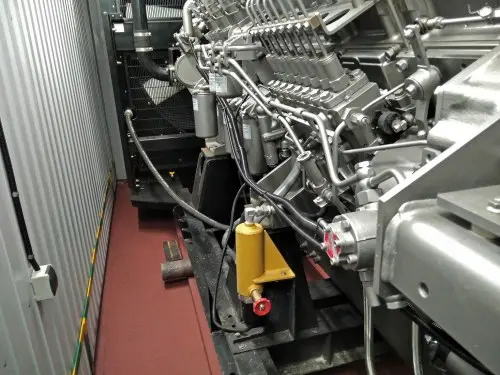

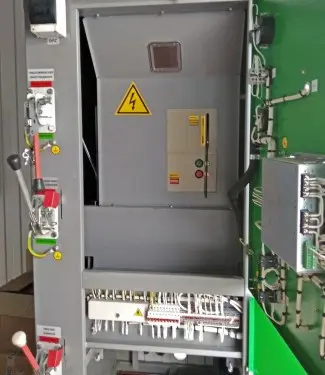

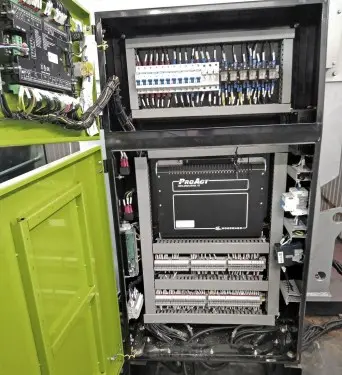

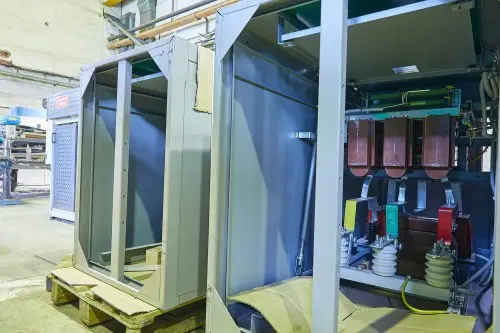

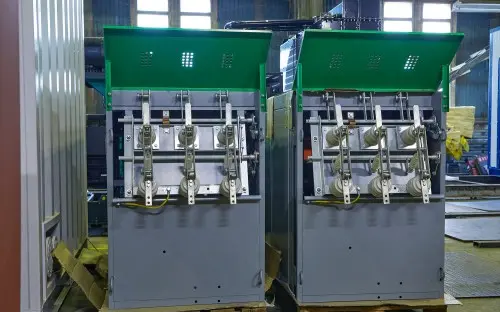

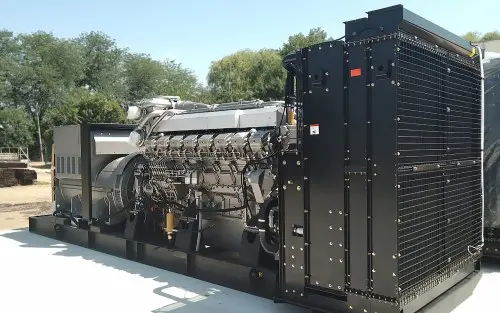

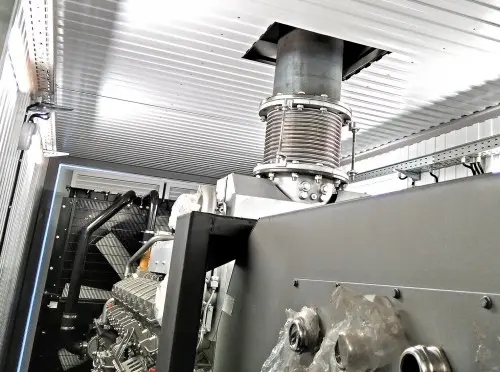

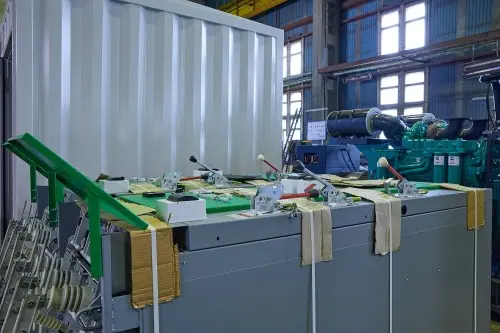

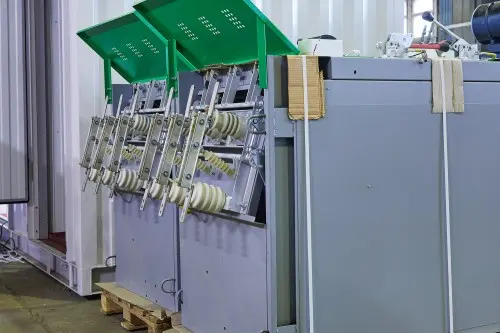

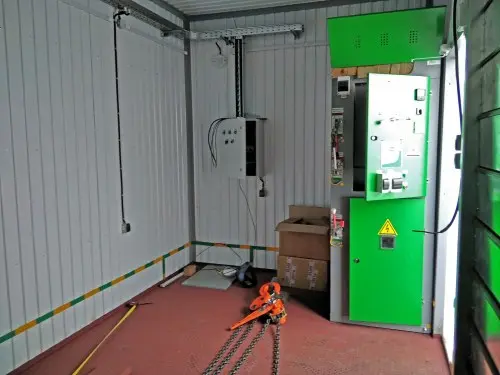

ДЭС работают на двигателе Mitsubishi серии S16R2 и генераторе тока TH528G напряжением 10,5 кВ, с трансформаторами тока и напряжения. Энергокомплекс управляется панелью для параллельной работы DSE 8610. Ячейка высоковольтная генераторная с трансформатором напряжения для обеспечения параллельной работы ДЭС друг с другом. Ячейка монтируется внутри контейнера и обвязывается с ДГУ кабелями. Предусмотрены топливный бак 1000л с системой автоматической подкачки топлива из внешнего резервуара, а также комплект ЗИП на 3000 моточасов, фильтры (масляные, топливные, воздушные).

Комплектация энергокомплекса:

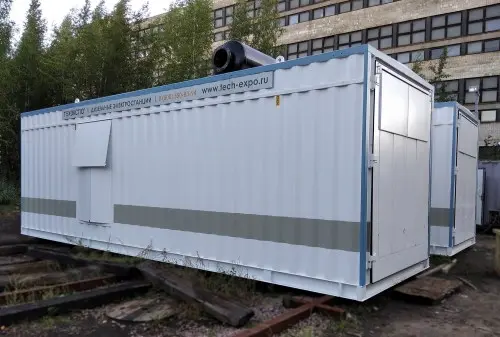

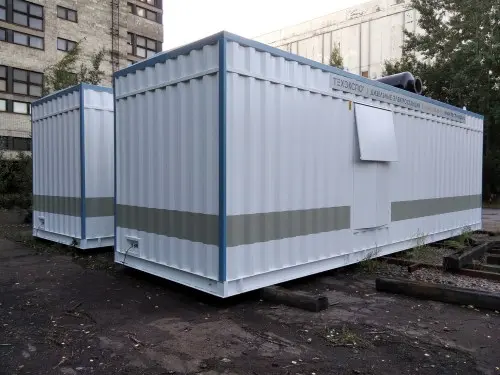

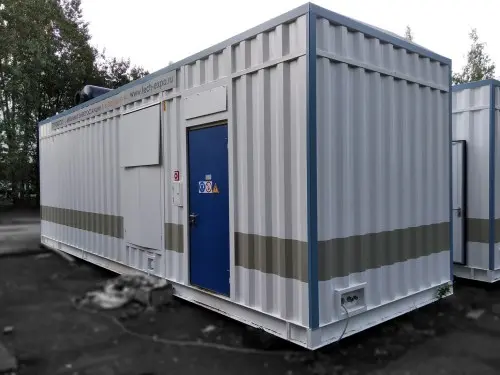

  • БАЭСК - блок-контейнер (БК) габаритами 10000 х 3000 х 3450 мм, в котором установлены дизельный электроагрегат с панелью управления DSE 8610, щит собственных нужд ЩСН, топливный бак 1000л в раме ДГА, генераторная ячейка.

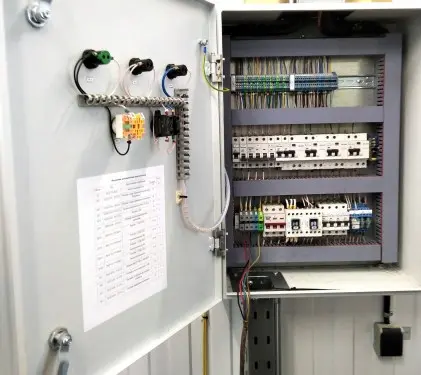

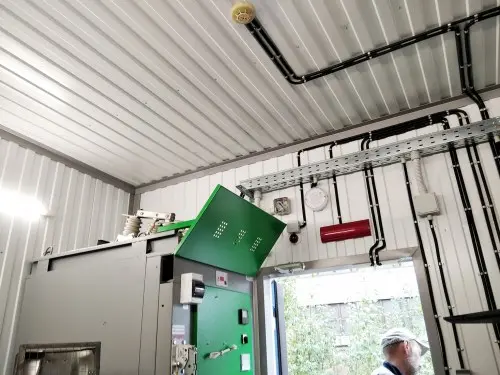

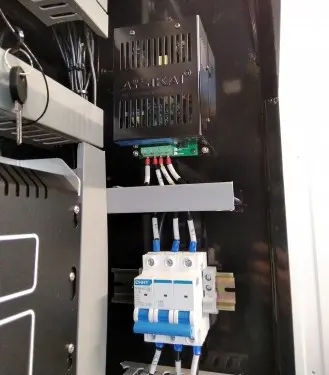

  • Контейнер содержит систему собственных нужд, которая включает щит собственных нужд, электропроводку, выключатели и светильники рабочего (220 В) и аварийного (24В) освещения, розетки рабочего (220 В) и аварийного (24В) электроснабжения.
  • Двигатель ДЭА снабжается топливом из расходного бака, расположенного в раме ДЭА.

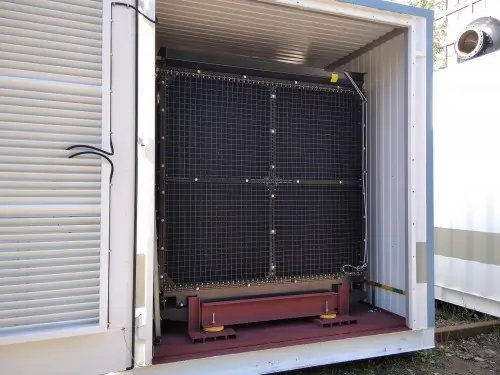

  • Система вентиляции ДЭА состоит из двух приточных и двух вытяжных КВУ c электроприводами.  В состав системы обогрева входит конвекторный электрообогреватель и комплект терморегуляторов, которые обеспечивают поддержание внутри отсеков БК требуемой температуры.
  • Установка охранной сигнализации и установка пожаротушения смонтированы на приборах приёмно-контрольных «С2000», генераторе огнетушащего аэрозоля «СТ 2000».

Функционирование БАЭСК:

Питание шкафа собственных нужд контейнера осуществляется от внешней сети. Аварийное освещение и розетки подключены от аккумуляторных батарей ДЭА.

При низкой температуре погоды система обогрева автоматически поддерживает температуру в БАЭСК, заданную терморегуляторами. При достижении температуры внутри контейнера около +25оС (определяется настройкой термостата) открывается вытяжной клапан.

Вентиляция в БК осуществляется с помощью УВК. При запуске ДЭА управляющий сигнал поступает на привод приточного УВК, который открывается сразу при пуске ДЭА. При этом все люки вентиляционных проемов должны быть открыты. Останов ДЭА также производится автоматически если температура воздуха в контейнере более 50 градусов С.

Установки пожаротушения и охранной сигнализации имеют свой аккумулятор и находятся в дежурном режиме. При возникновении пожара обесточиваются УВК и электроприводы с пружинным возвратом закрывают их. Одновременно с этим выдается команда на останов ДЭА (если он работает). Срабатывает установка пожаротушения.
