Энергоцентр 10МВт под ключ в составе 4хДЭС, 2хКХТ 50м³, ЗРУ-6кВ с операторной, РГСп на 50м³, КТП-630кВА, 6/0,4кВ, СМР, ШМР, ПНР для ООО «Хвойное»
Задача
Решение
Закажите расчет бюджета аналогичного проекта
ЗаказатьОсобенности проекта
Наш Заказчик, ООО «Хвойное», входит в группу компании АО «Золото Селигдара». С 2005 года компания работает в сфере добычи руд и песков драгоценных металлов, преимущественно золота. Масштабные горно-обогатительные комбинаты Заказчика располагаются в Республике Саха (Якутия). Для одного из таких объектов, ГОКа «Хвойное», находящего в Алданском районе в 20 км западнее от г. Томмот, возникла необходимость в сооружении большого и полностью автономного энергетического комплекса. Задача энергокомплекса — обеспечить электроэнергией потребителей 1-й категории.
Для понимания уровня ответственности «Техэкспо», как исполнителя этого проекта, уточним, что потребители 1 категории — это объекты, для которых перерыв электроснабжения может привести к чрезвычайным ситуациям, угрозе жизни и здоровью людей, значительным экономическим потерям, нанесению экологического ущерба. К ним относятся, например, медицинские учреждения с операционными и реанимационными отделениями, объекты транспорта — аэропорты, железнодорожные станции, метро, государственные учреждения особого значения, объекты связи и IT-инфраструктуры, где потеря питания может привести к коллапсу информационных систем. В эту же 1-ю категорию входят промышленные предприятий с непрерывным циклом производства — к ним как раз и относится ГОК «Хвойное».
Для потребителей 1 категории предусмотрено обязательное резервное питание от независимого источника. Время переключения на резервное питание не должно превышать времени автоматического восстановления питания. Чтобы застраховать предприятие от перерывов электроснабжения и обеспечить стабильность производства, наш Заказчик принял решение построить на нем энергетический комплекс большой мощности.
Кроме того, в проекте было необходимо учесть климатические особенности местности: ГОК «Хвойное» расположен в V снеговом районе. Это один из восьми снеговых районов, на которые разделена территория Российской Федерации. Для него значение веса снегового покрова (Sg) составляет 2,5 кН/м². Соответственно при строительстве сооружений важно принимать во внимание максимальную снеговую нагрузку, которая определяет толщину элементов несущей конструкции и расстояние между ними.
Проект в цифрах
общая мощность
год реализации
регион проекта
вид поставки
Видео о проекте

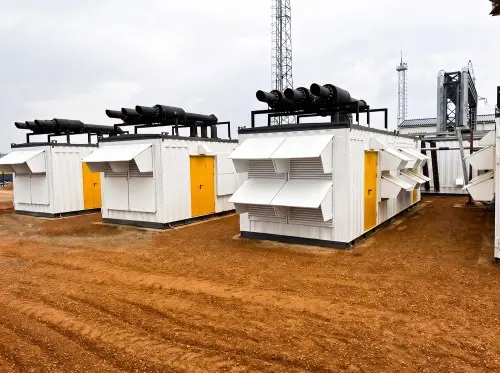

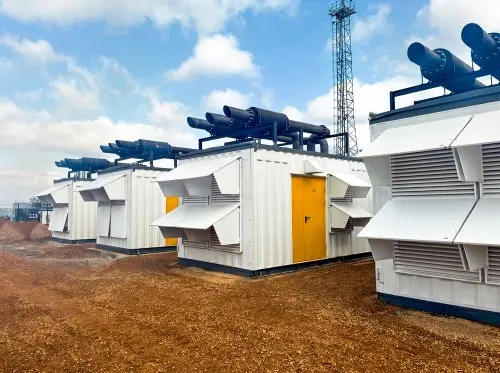

В совокупности для реализации этого проекта специалисты «Техэкспо» выполнили разработку проектно-сметной документации (ПСД), поставку материалов и оборудования, произвели строительно-монтажные работы (СМР), шеф монтажные (ШМР) и пусконаладочные работы (ПНР).

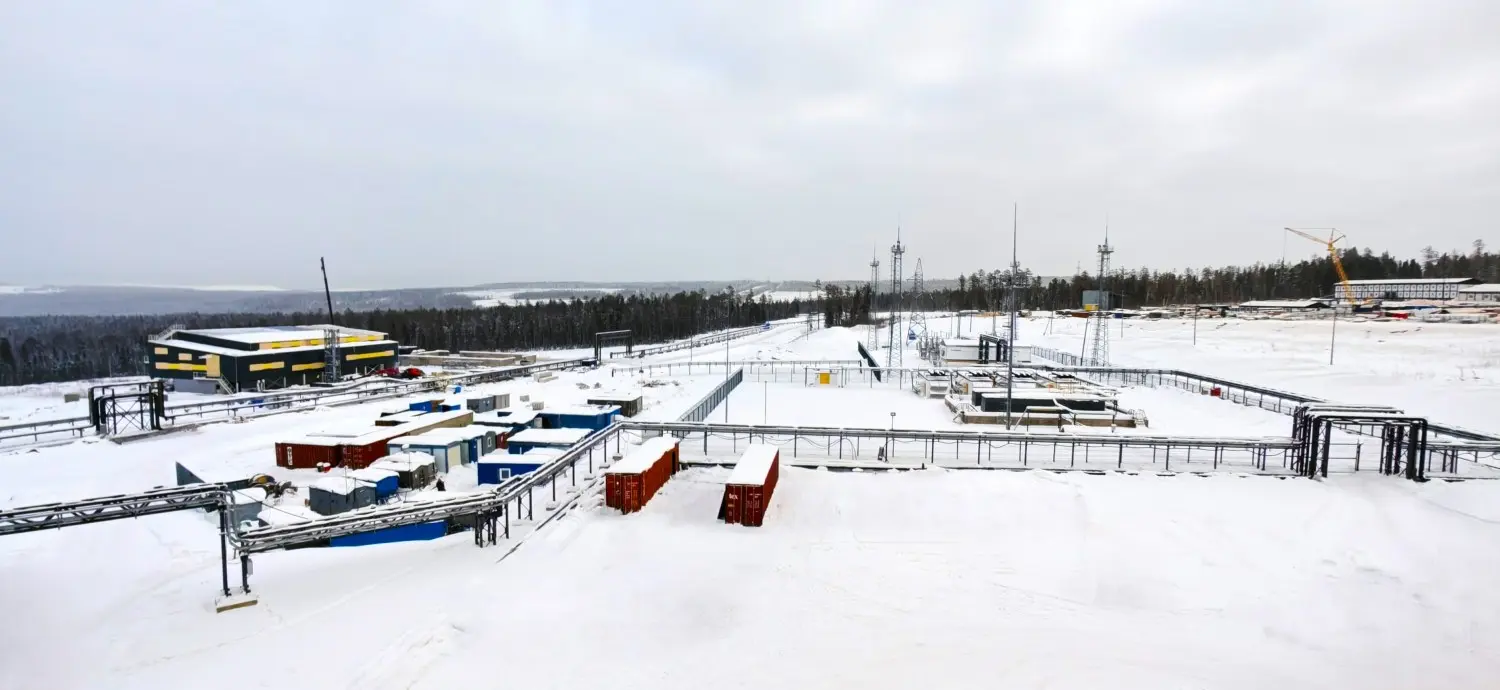

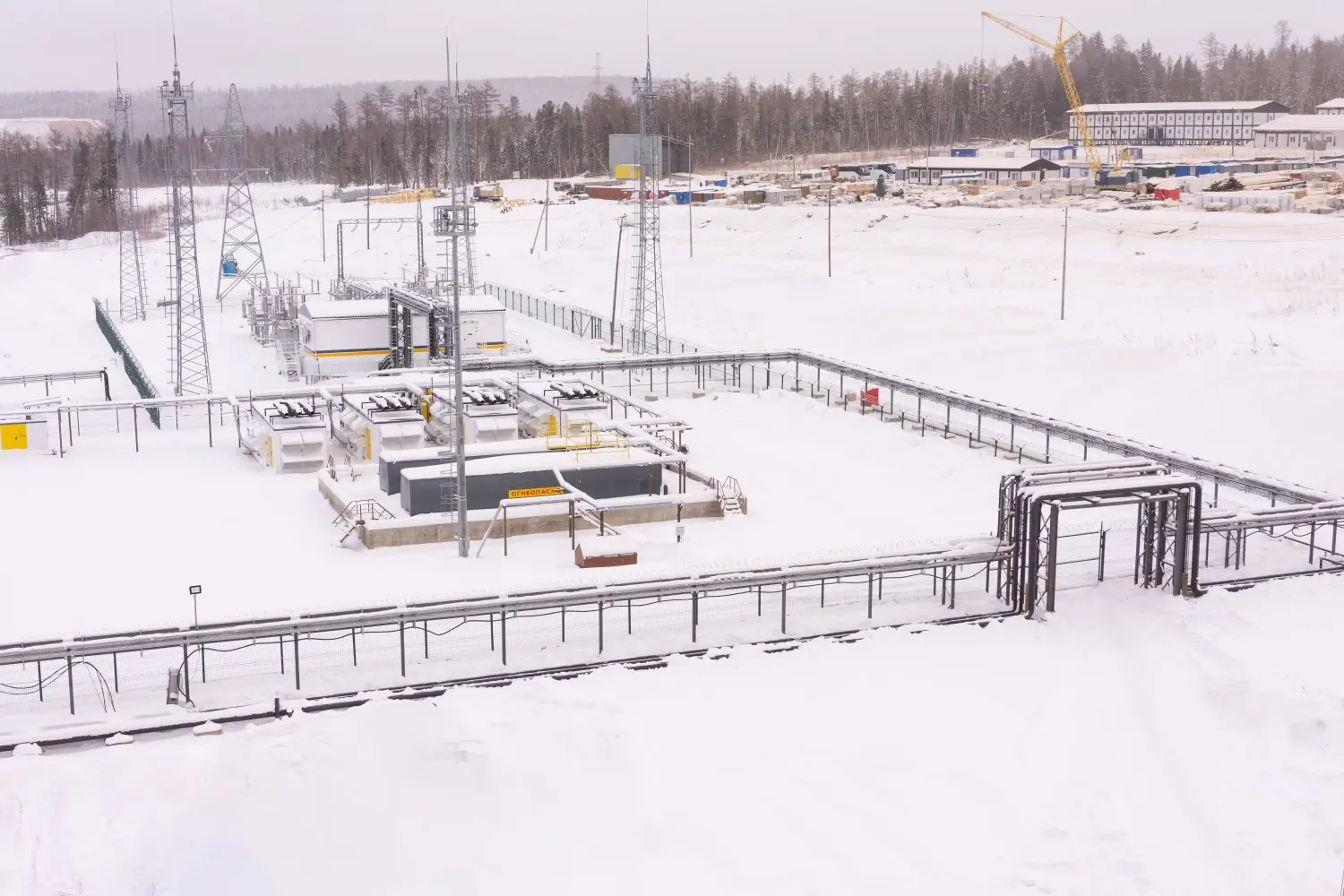

Фотогалерея
Детали проекта

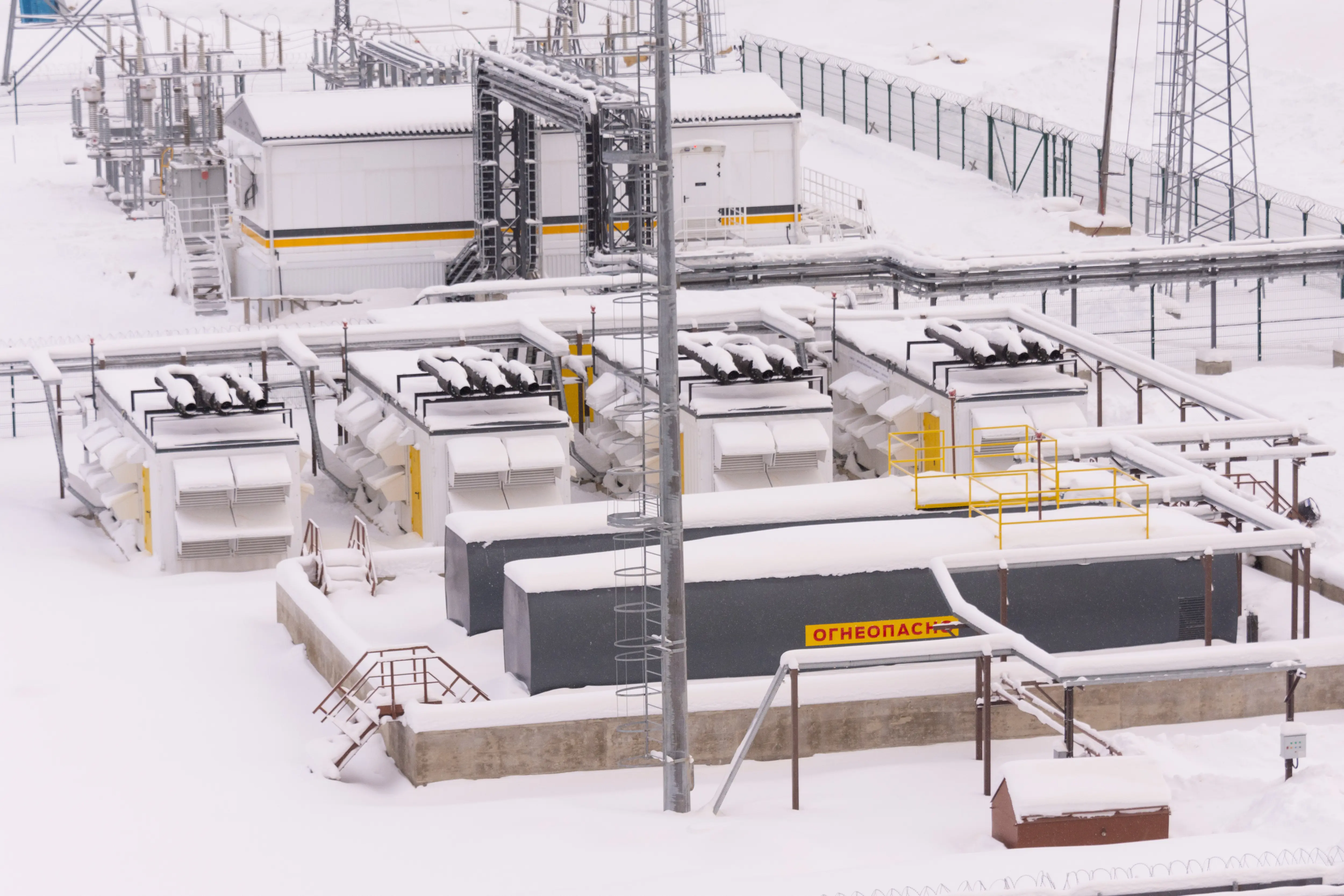

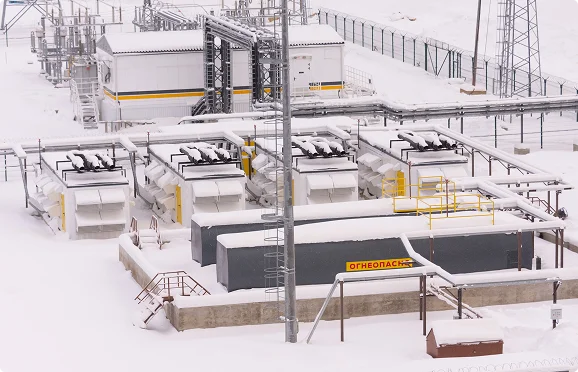

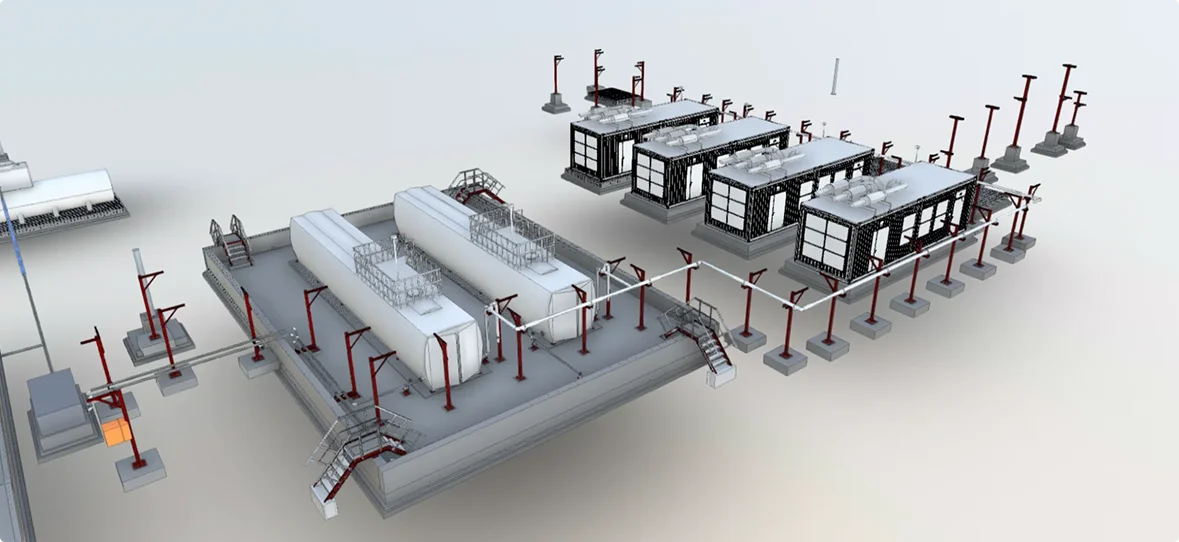

Состав оборудования

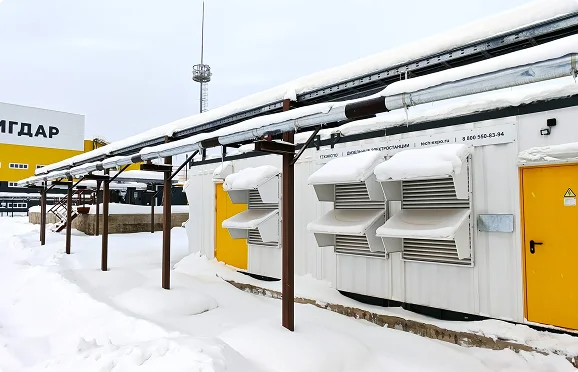

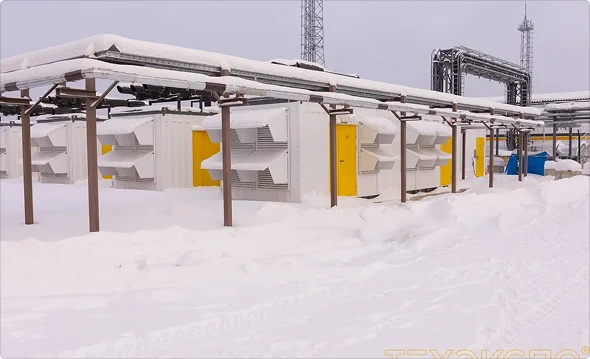

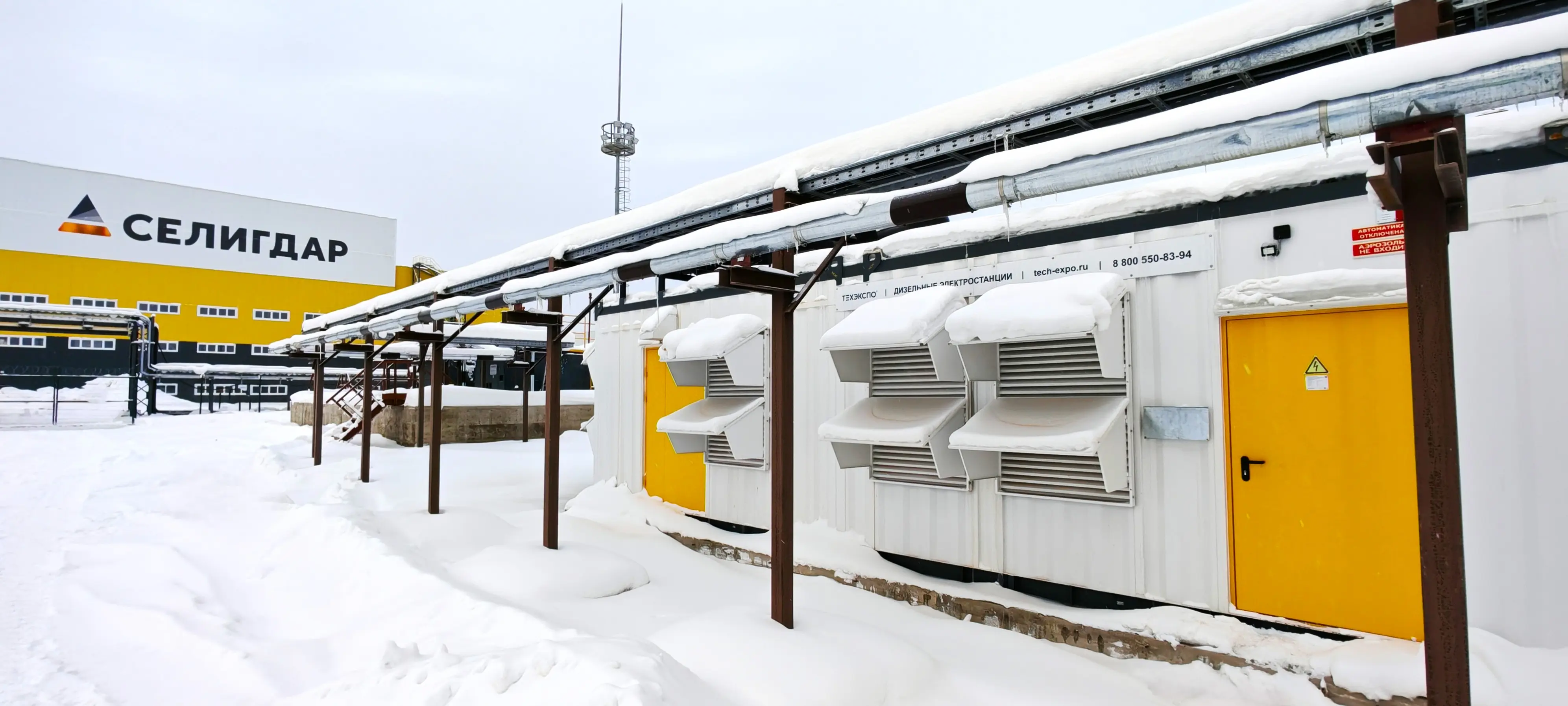

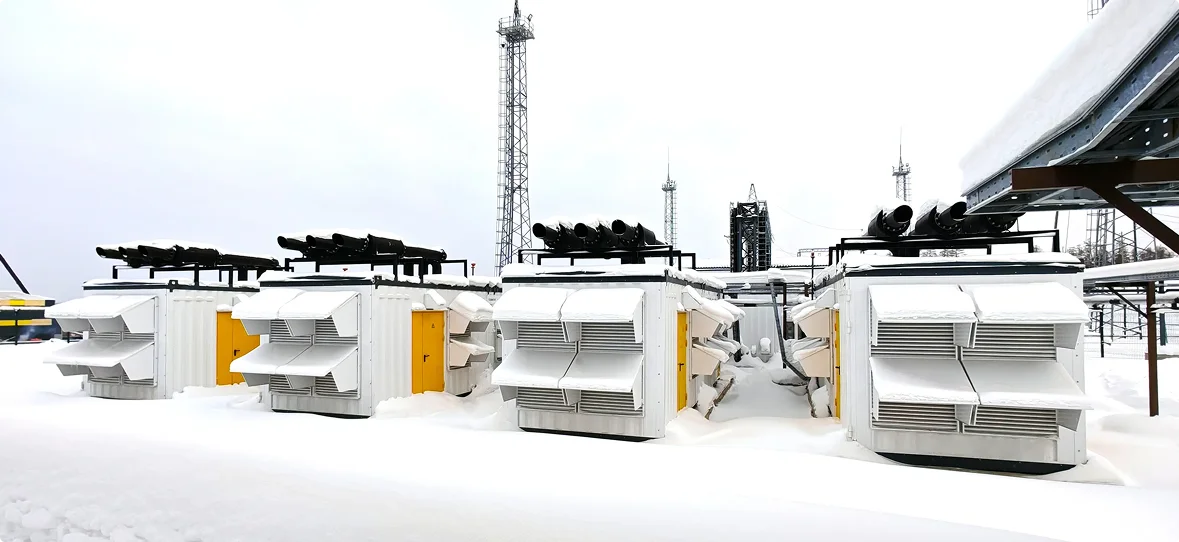

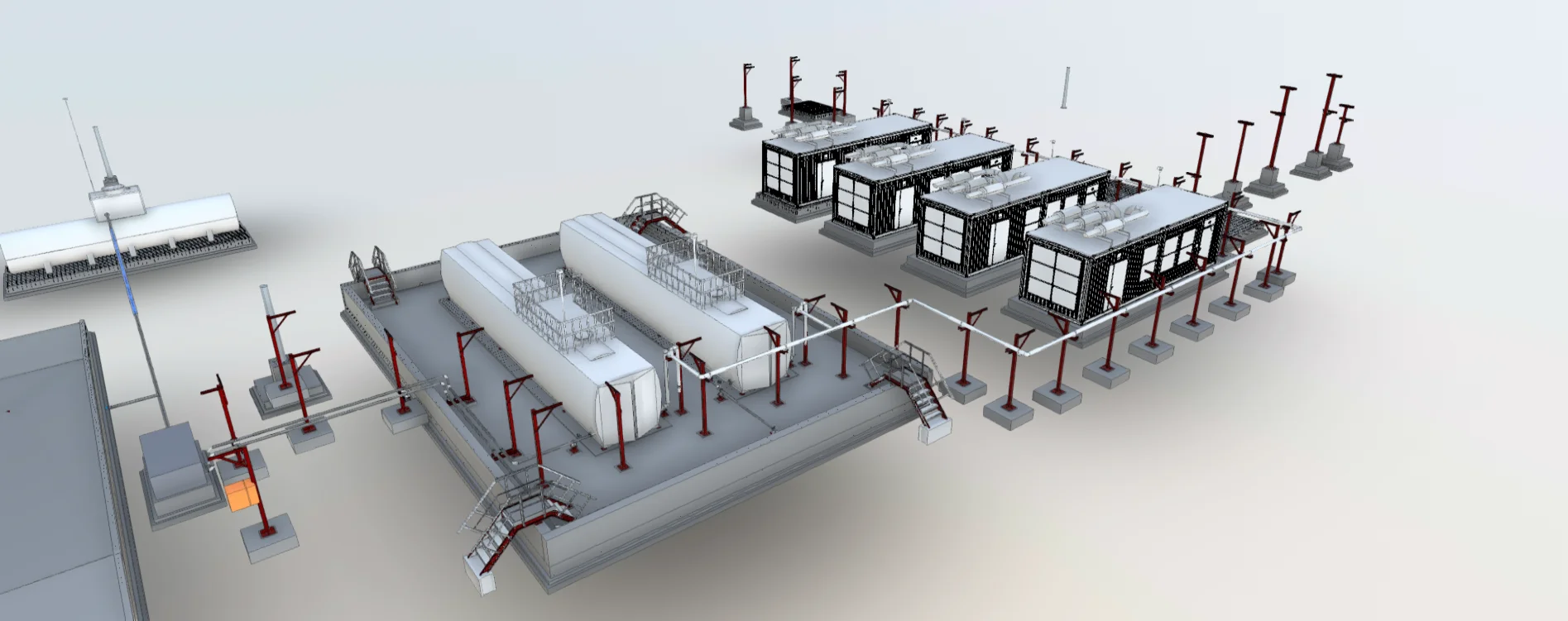

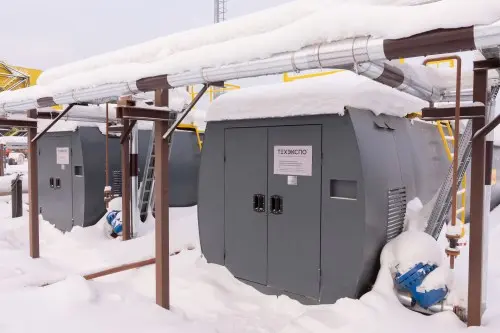

- Блочно-модульный энергокомплекс на 10 МВт электроэнергии
- Склад ГСМ с площадкой для слива с автоцистерн
- Топливопровод
- ЗРУ-6кВ на базе ячеек «Эталон» производства «Таврида Электрик» две секции, система синхронизации между собой и сетью, с отсеком «Операторская»

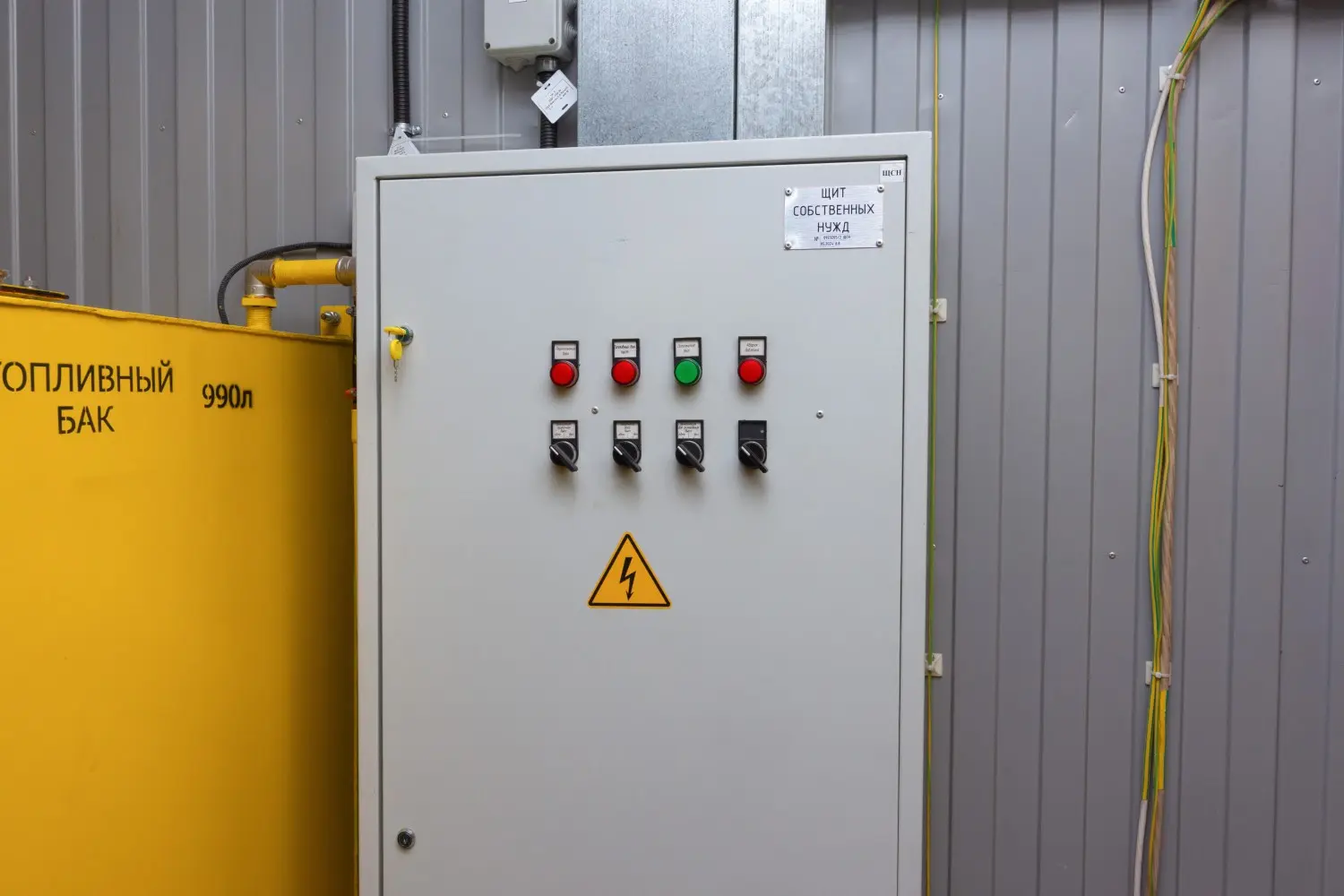

- КТП-630кВа 6/0,4кВ для питания собственных нужд

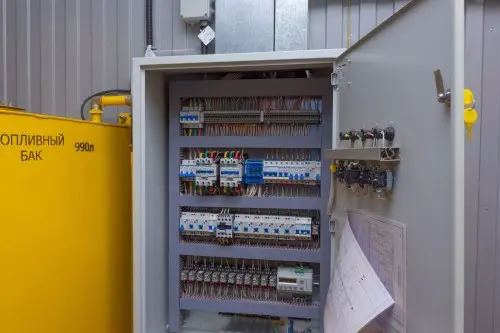

- Щит диспетчеризации, АРМ и сети связи АСУ ТП
- Распределительные кабельные сети
Полный перечень выполненных работ по проекту
-
Проектирование: разработка проектной и рабочей документации;

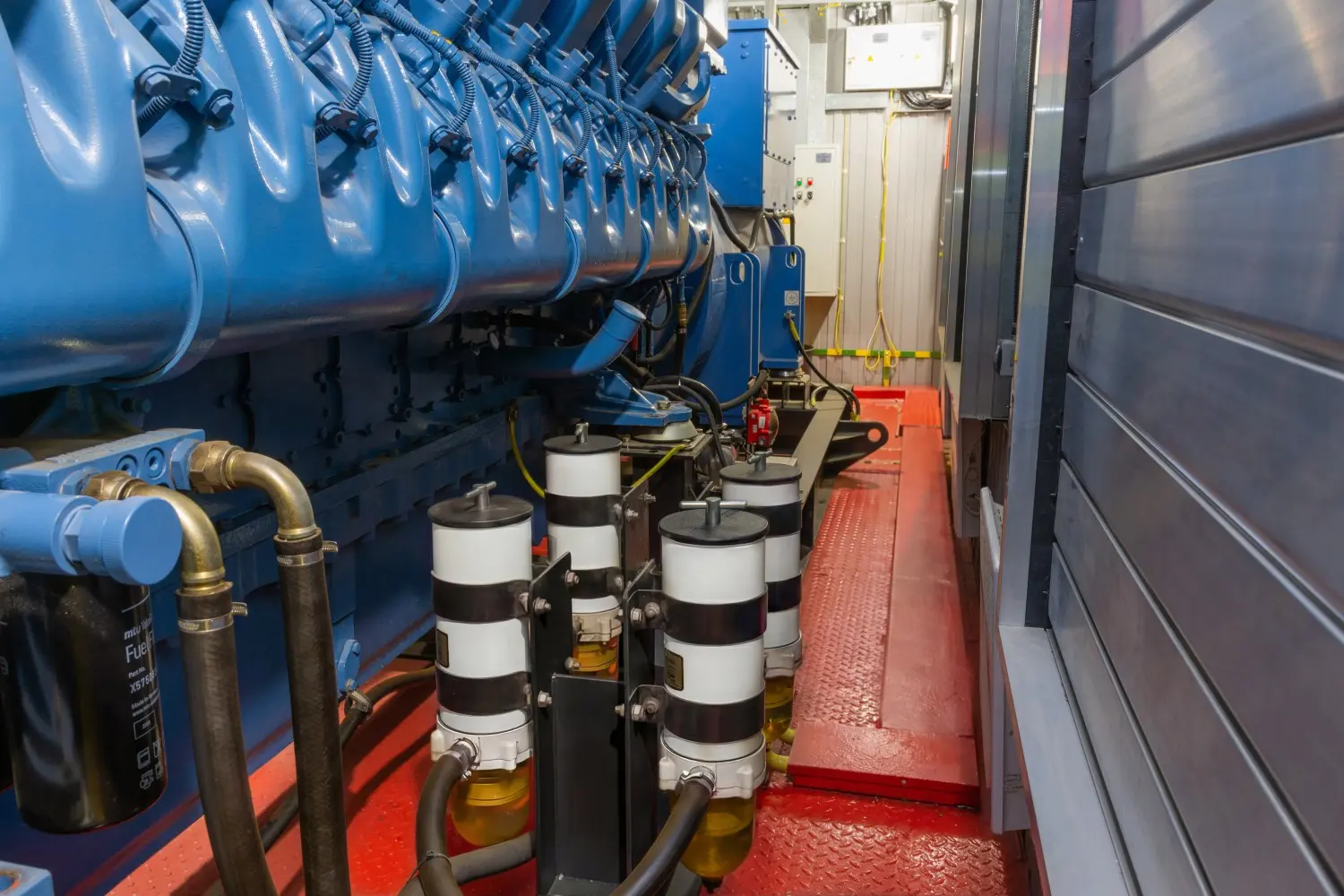

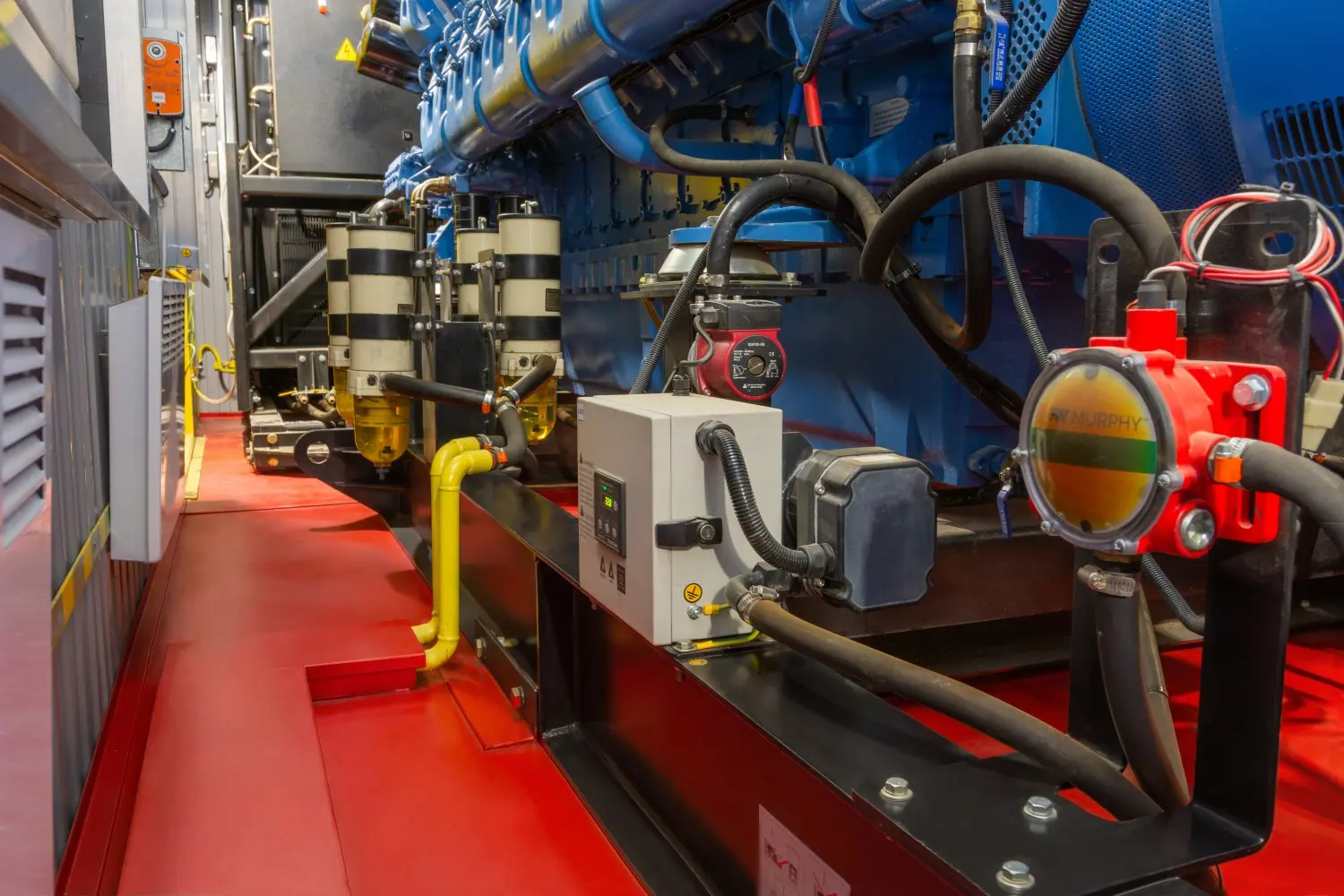

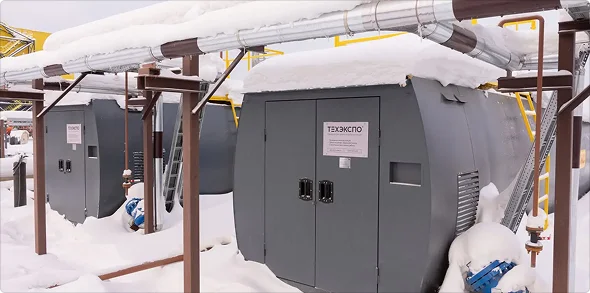

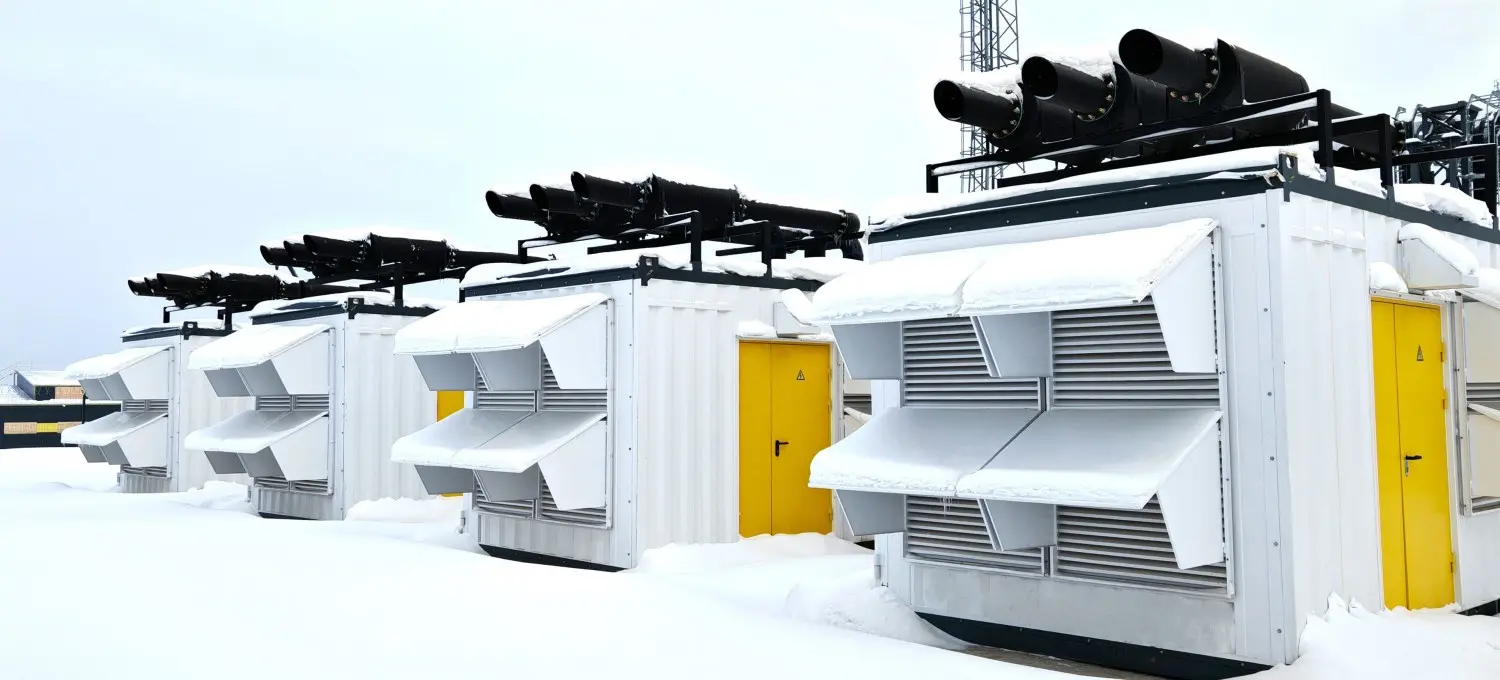

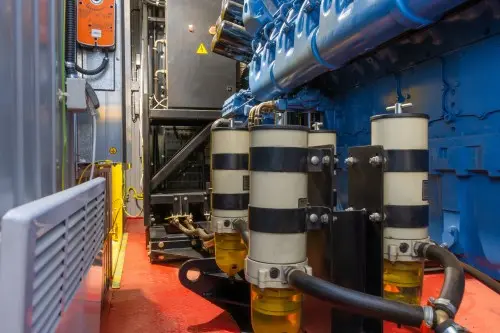

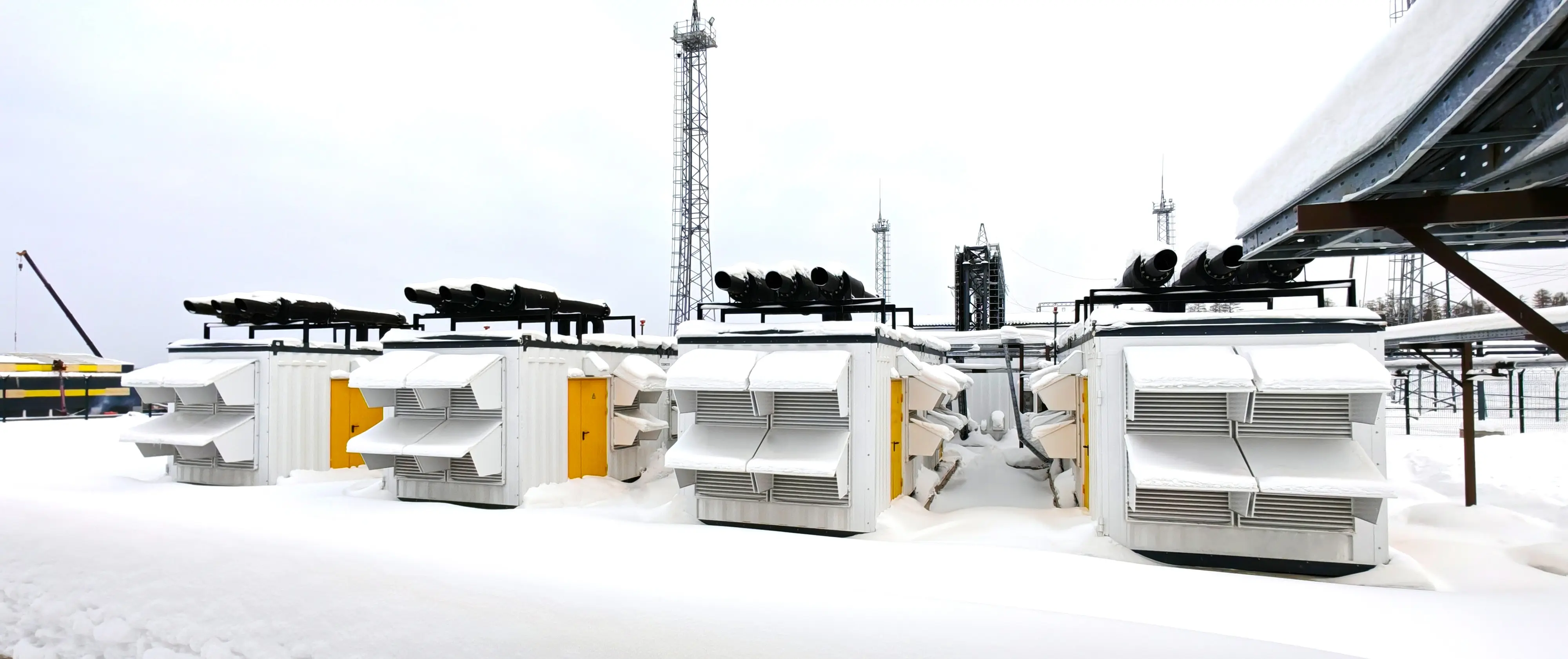

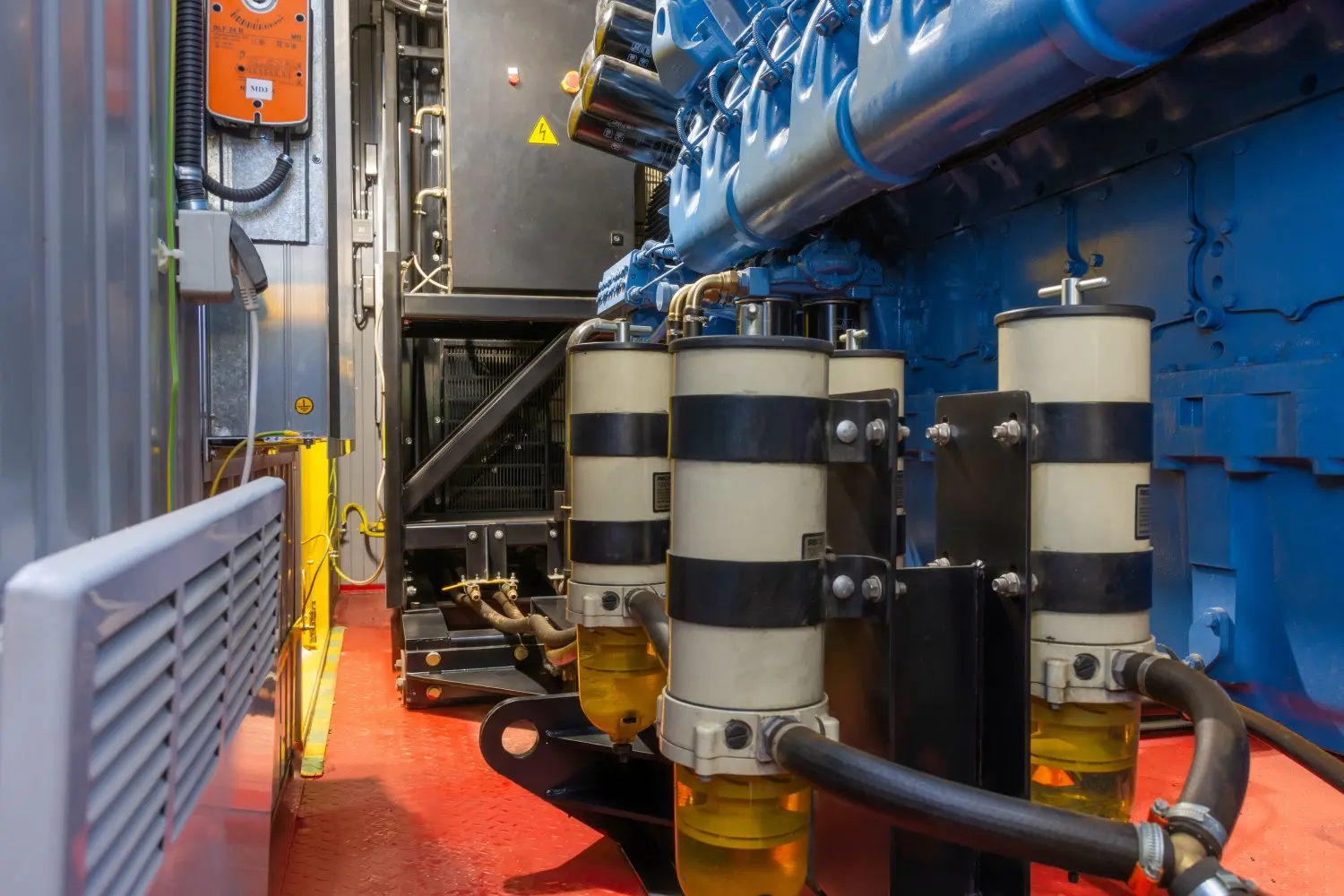

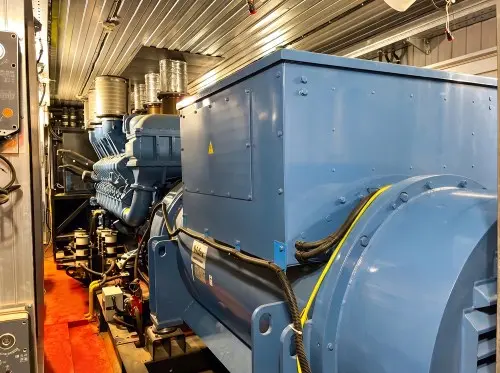

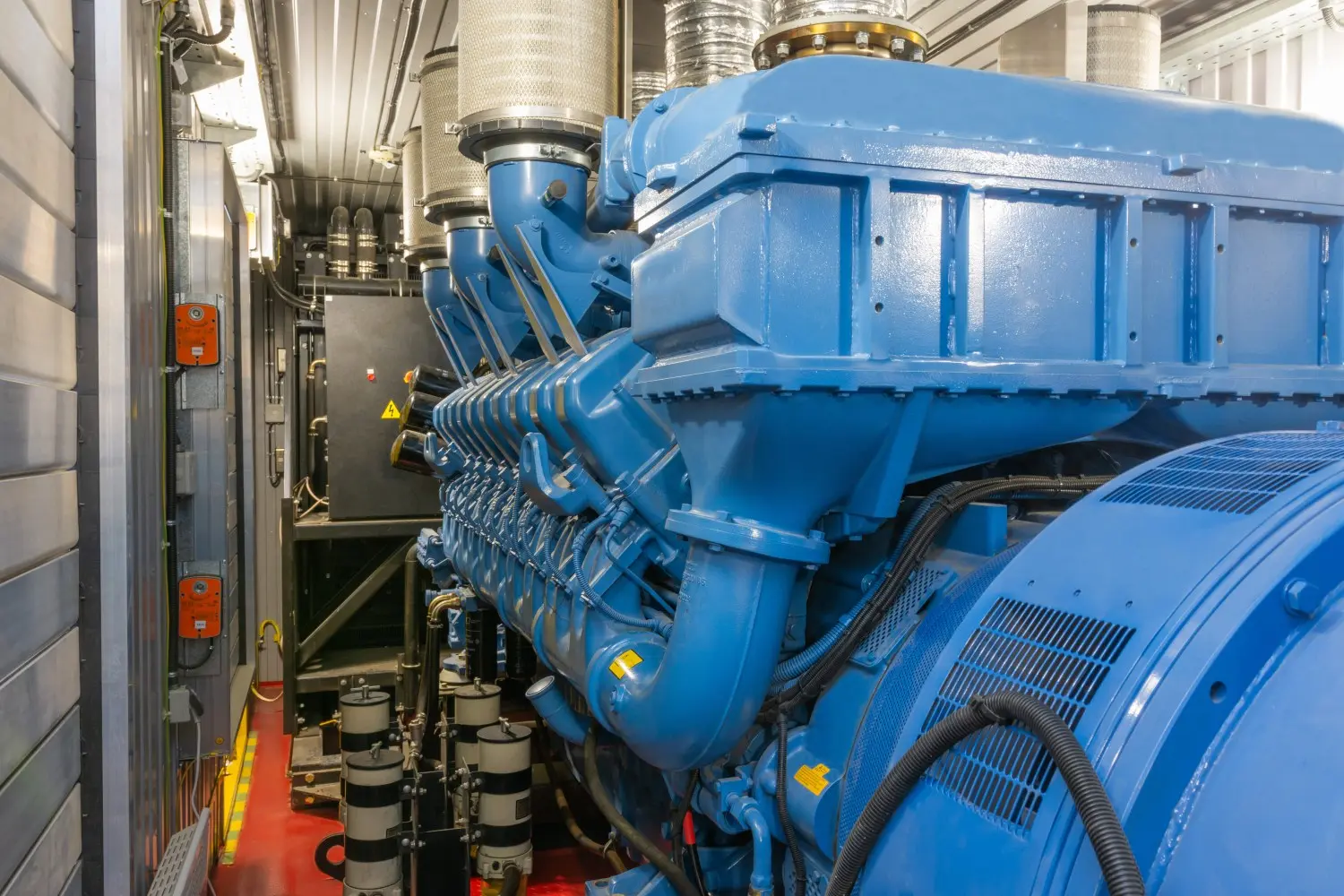

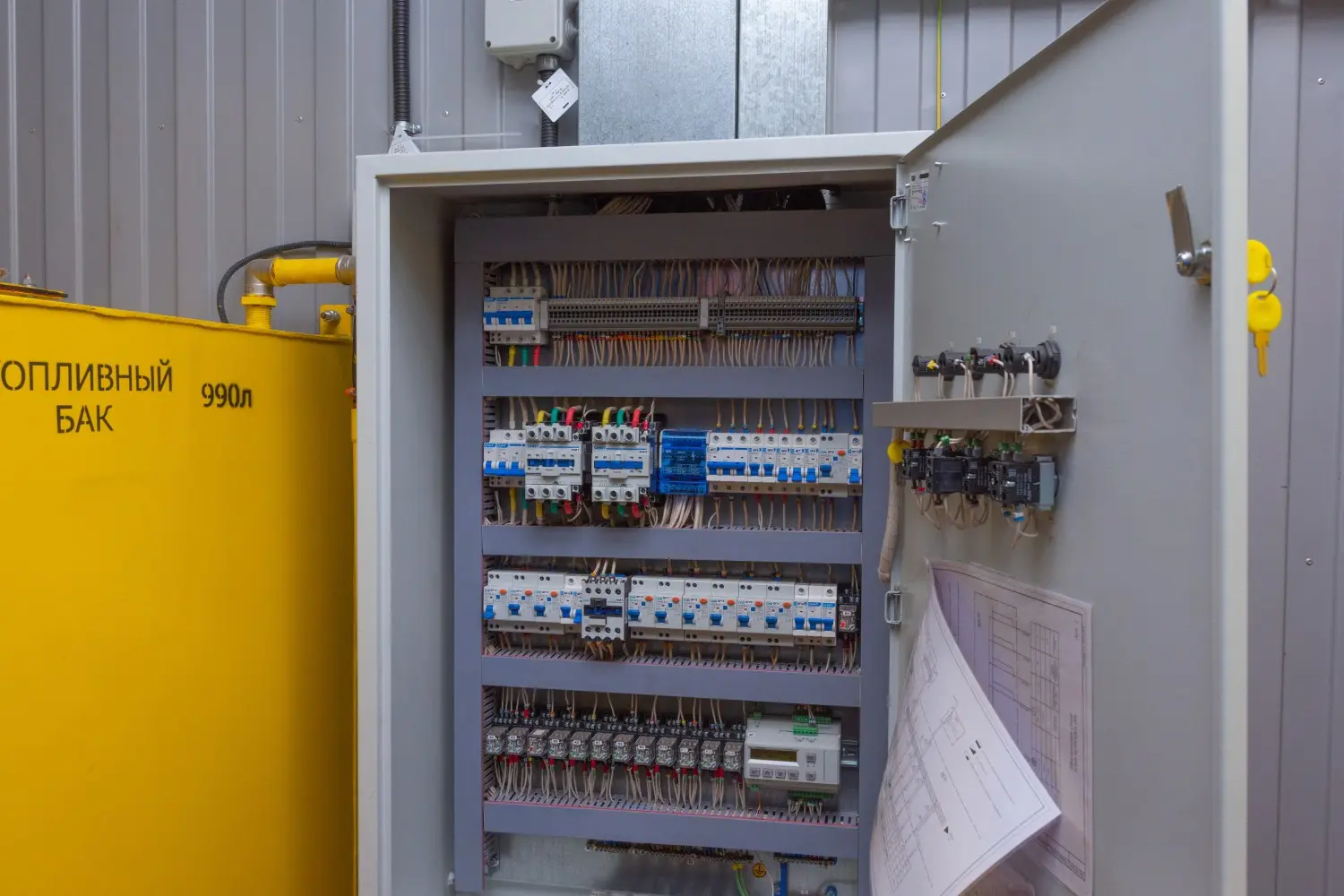

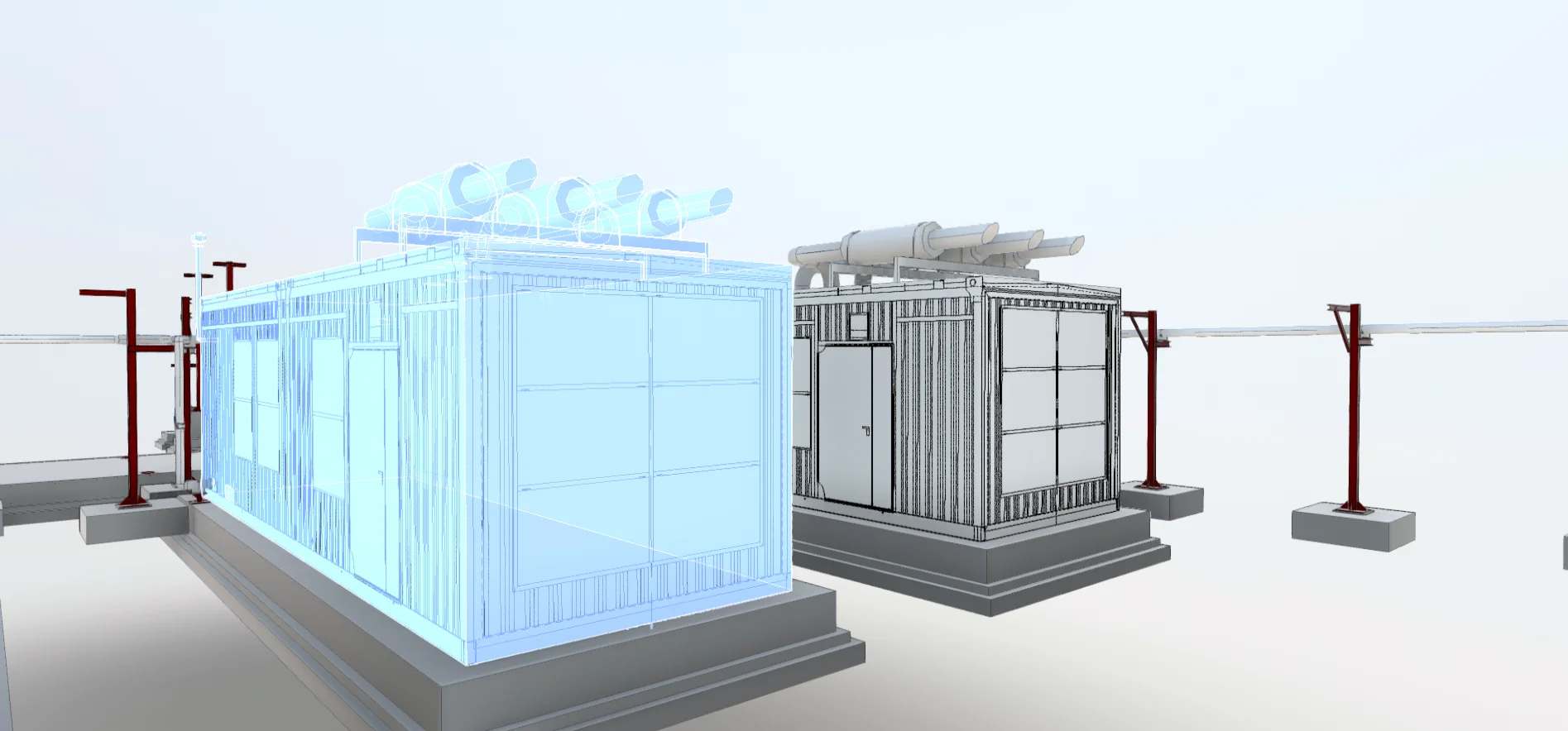

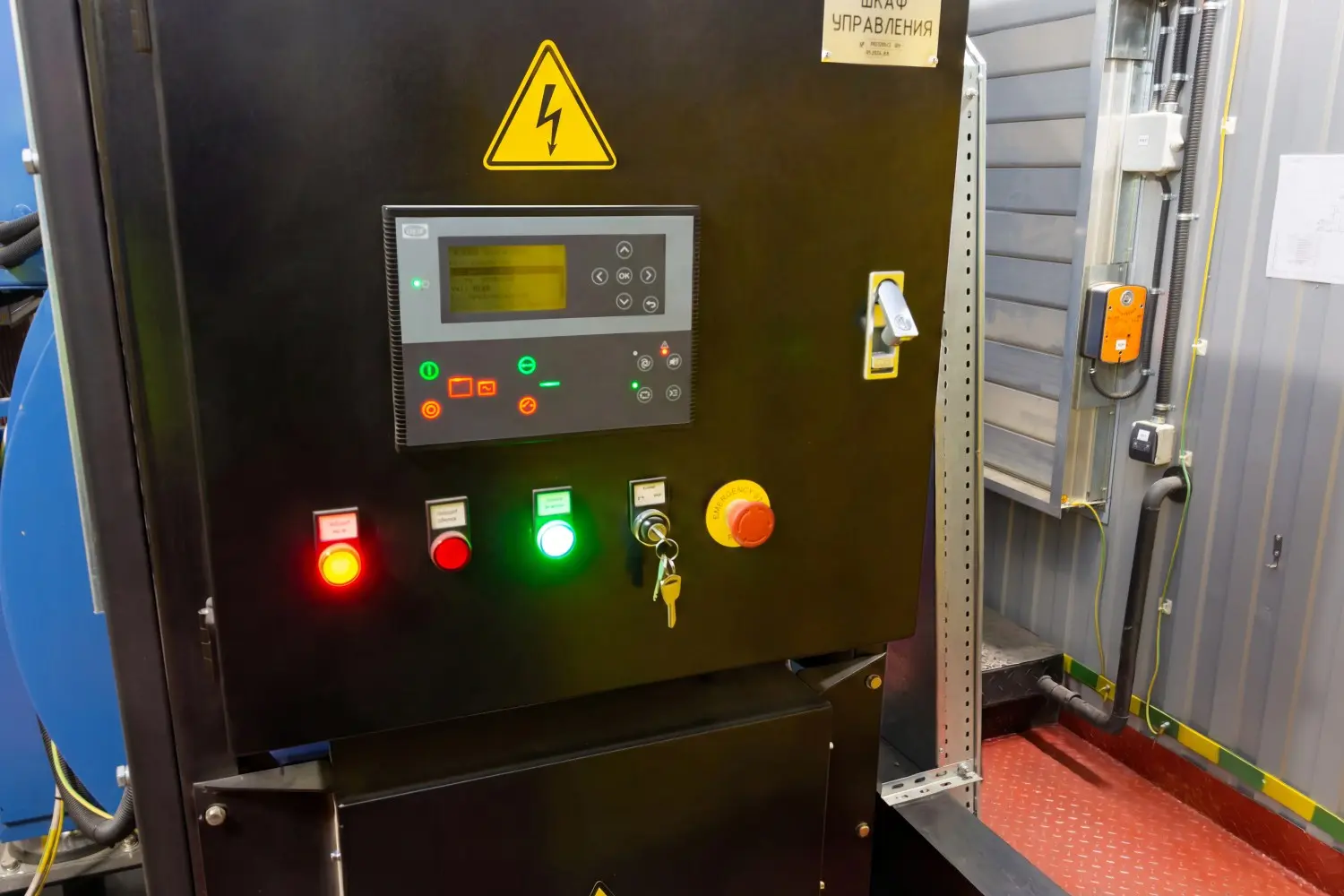

- Поставка дизель-генераторных установок ТЭ.2400С-Т6300-2РН производства «Техэкспо» на базе двигателя MTU, мощностью 2400 кВт каждая, напряжением 6,3 кВ, включая доставку на объект и монтаж на основание;

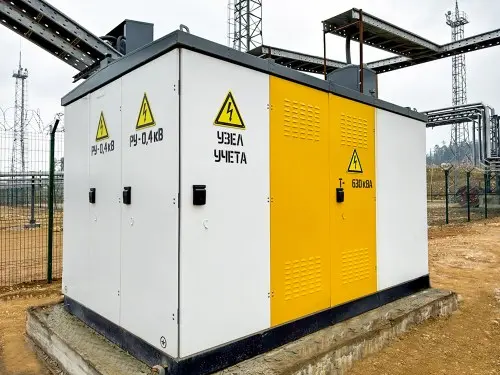

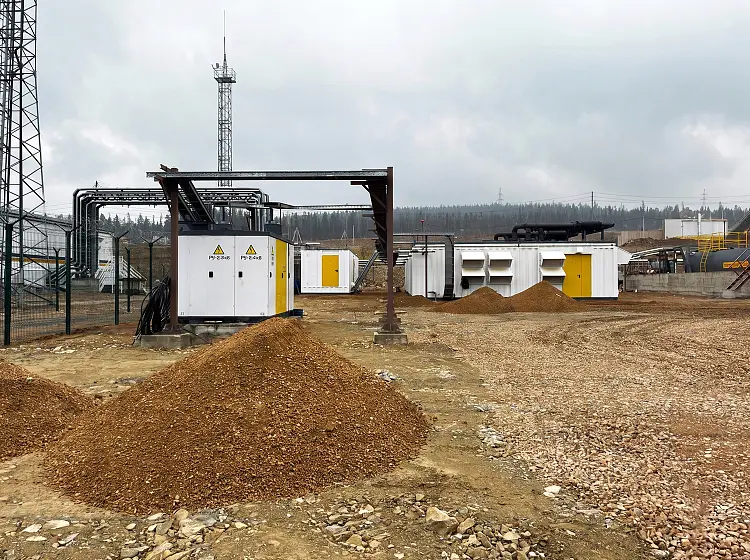

- Поставка ЗРУ-6кВ в блок-контейнере, КТП-630кВа 6/0,4кВ для питания собственных нужд, включая доставку на объект и монтаж на основание;

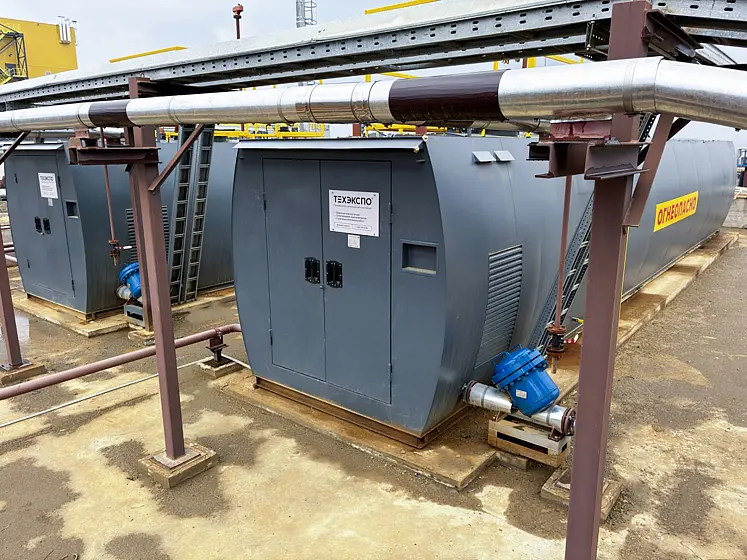

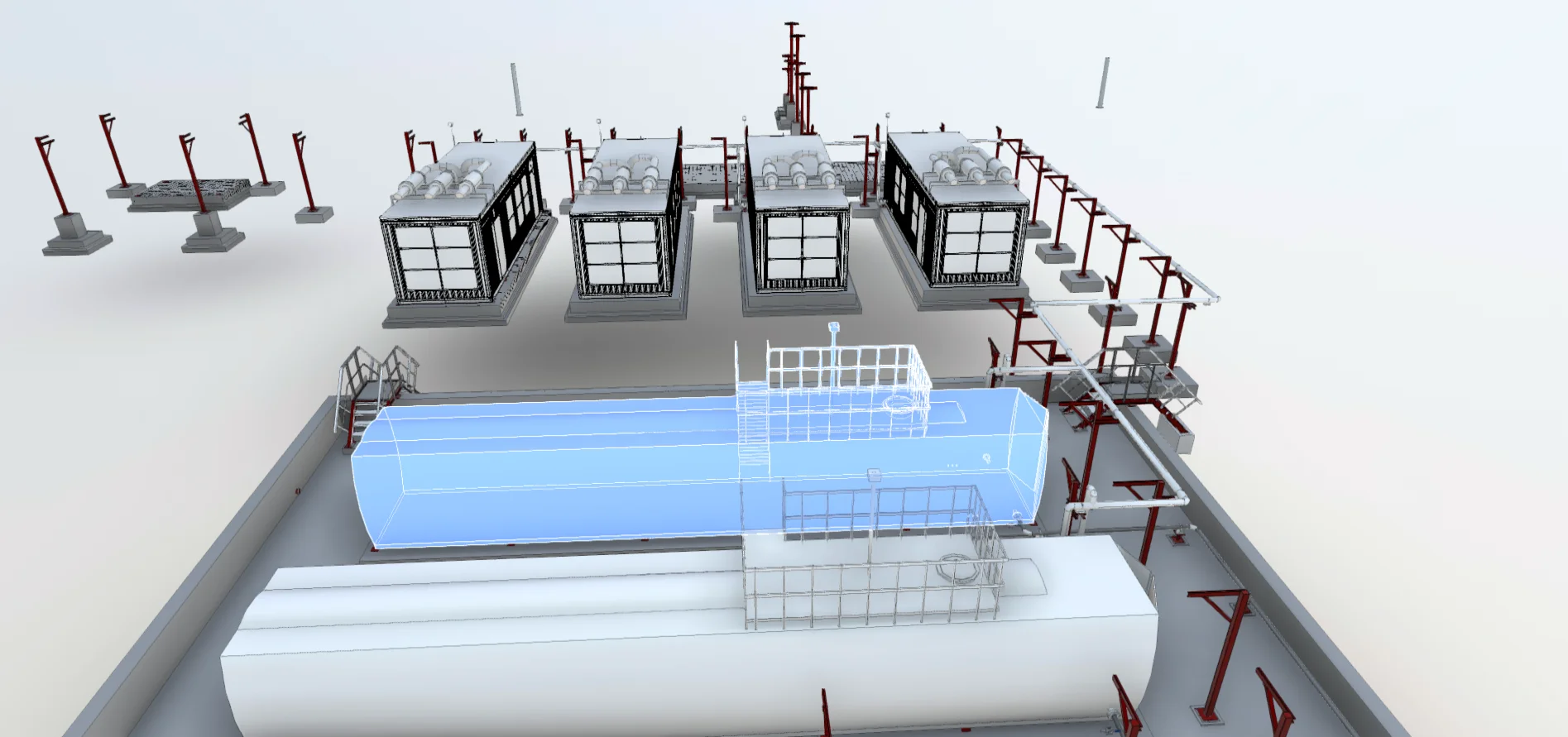

- Изготовление и поставка склада ГСМ на 100 м3
с площадкой для слива с автоцистерн, включая доставку на объект и монтаж на основание:

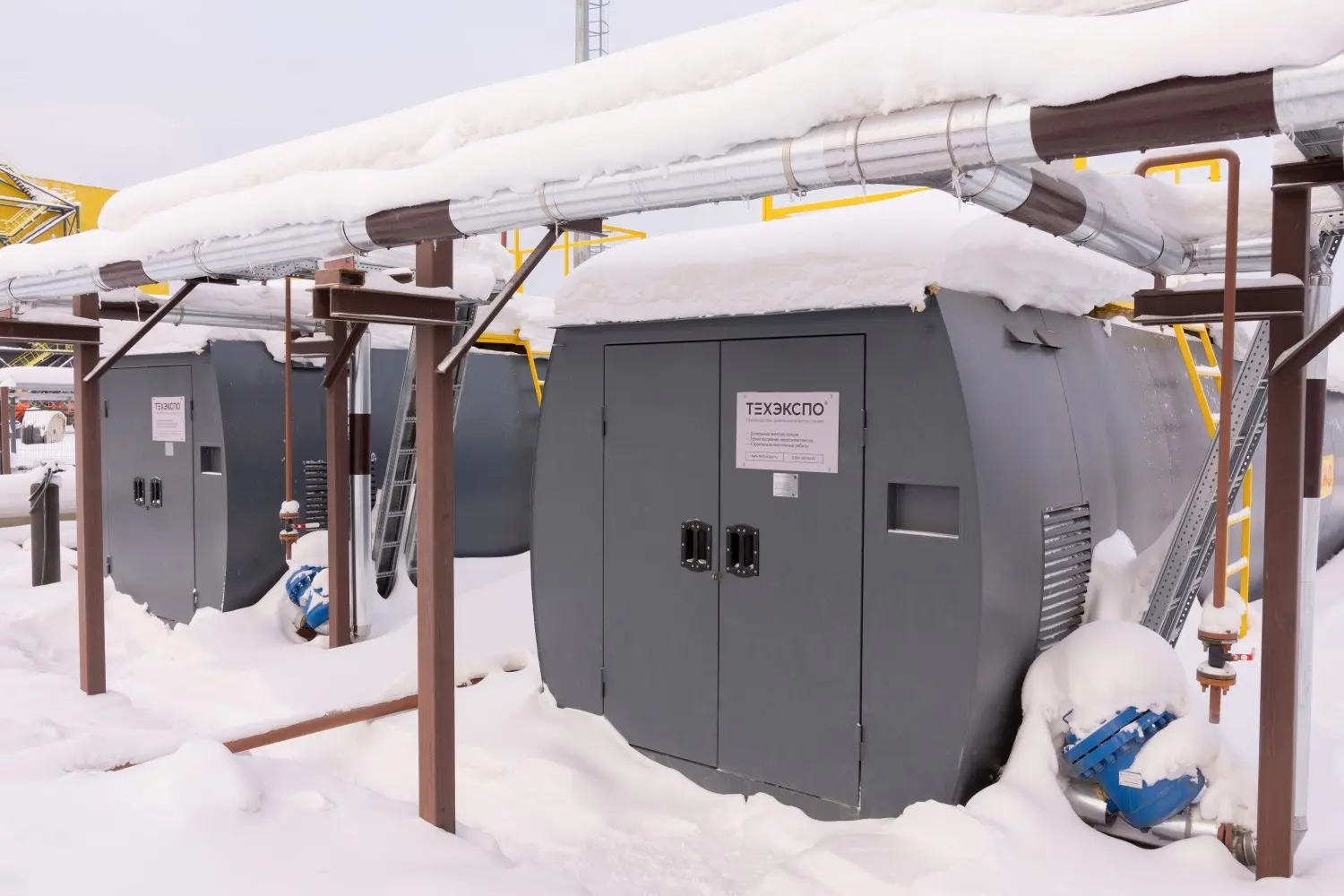

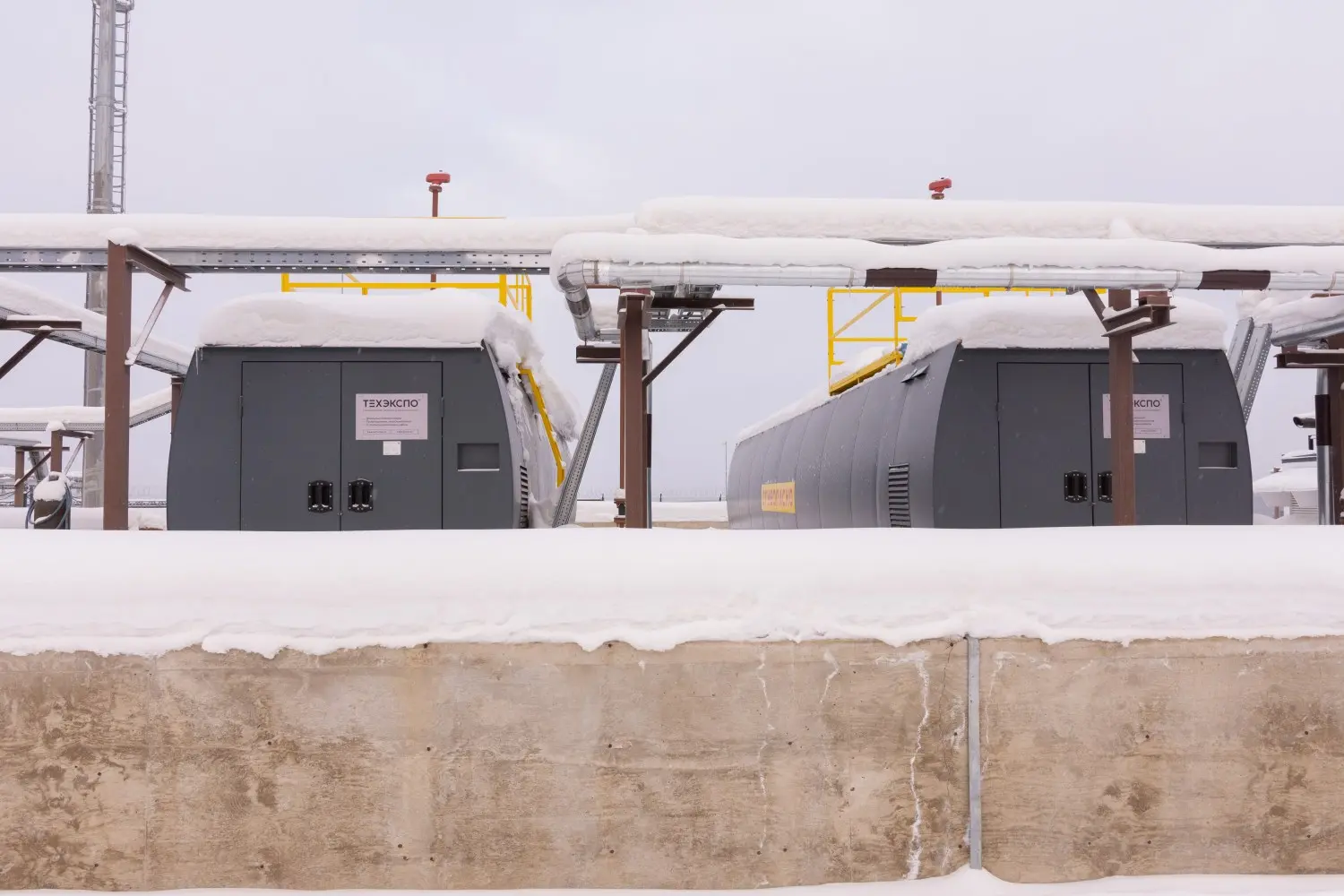

- 2 ёмкости наземных по 50 м3;
- 1 аварийная подземная ёмкость по 50 м3;
- топливопровод;
- площадка для автоцистерн
- Строительно-монтажные работы (СМР):
- Устройство лестницы;

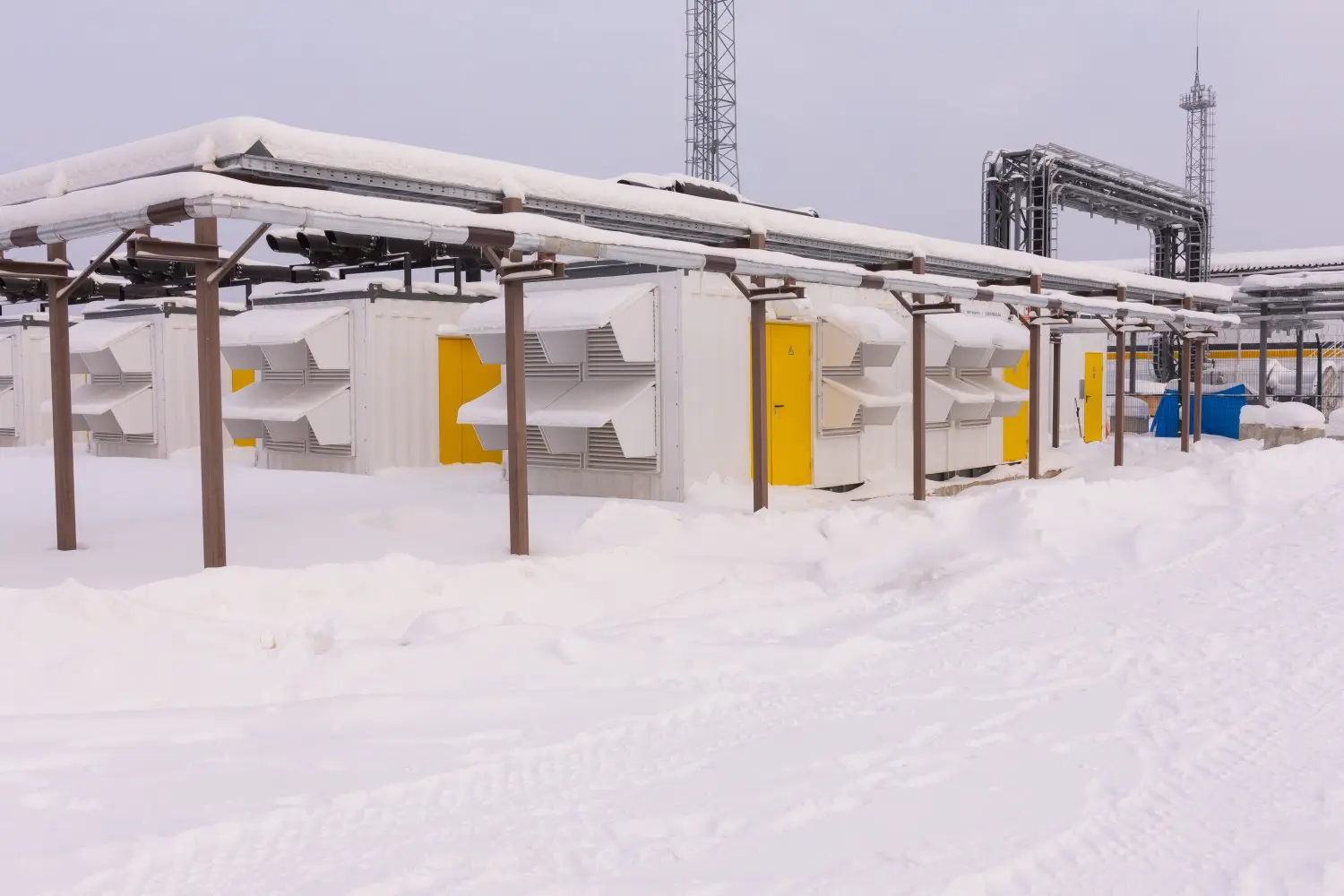

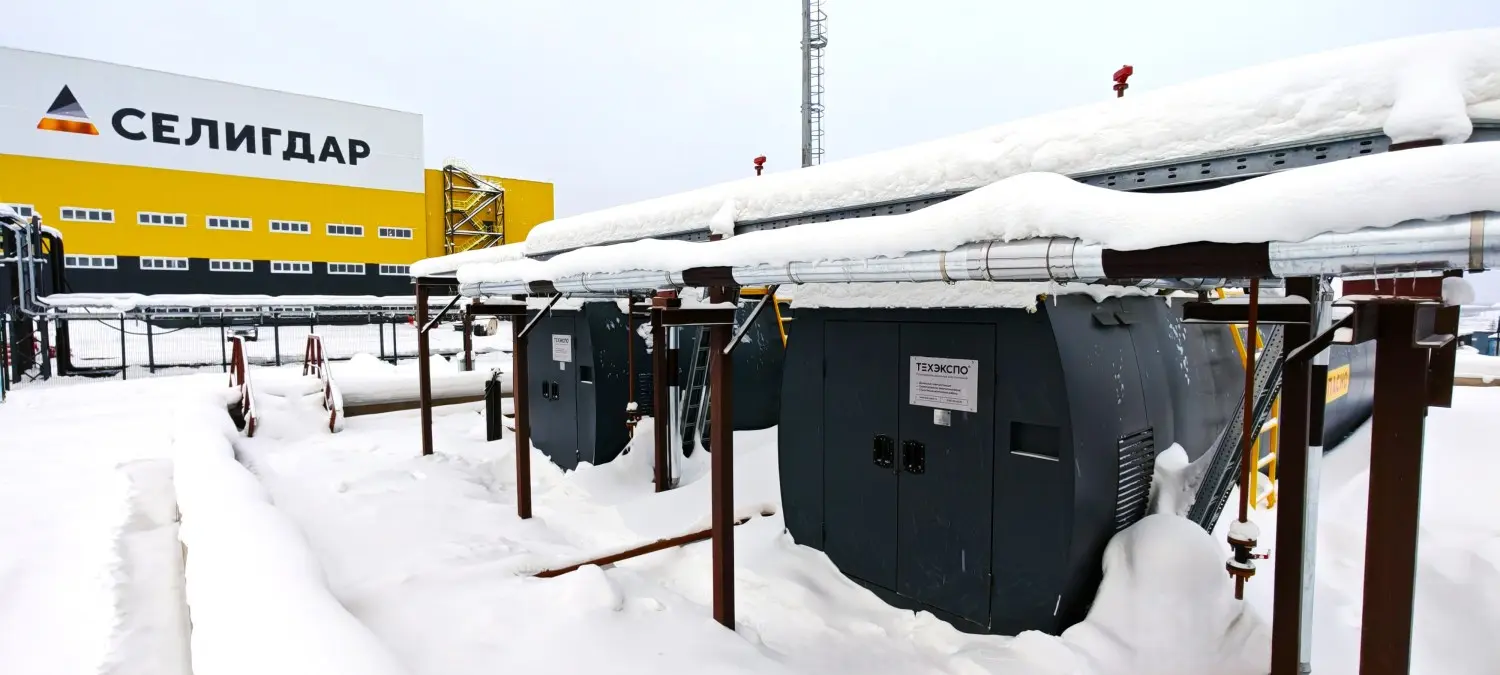

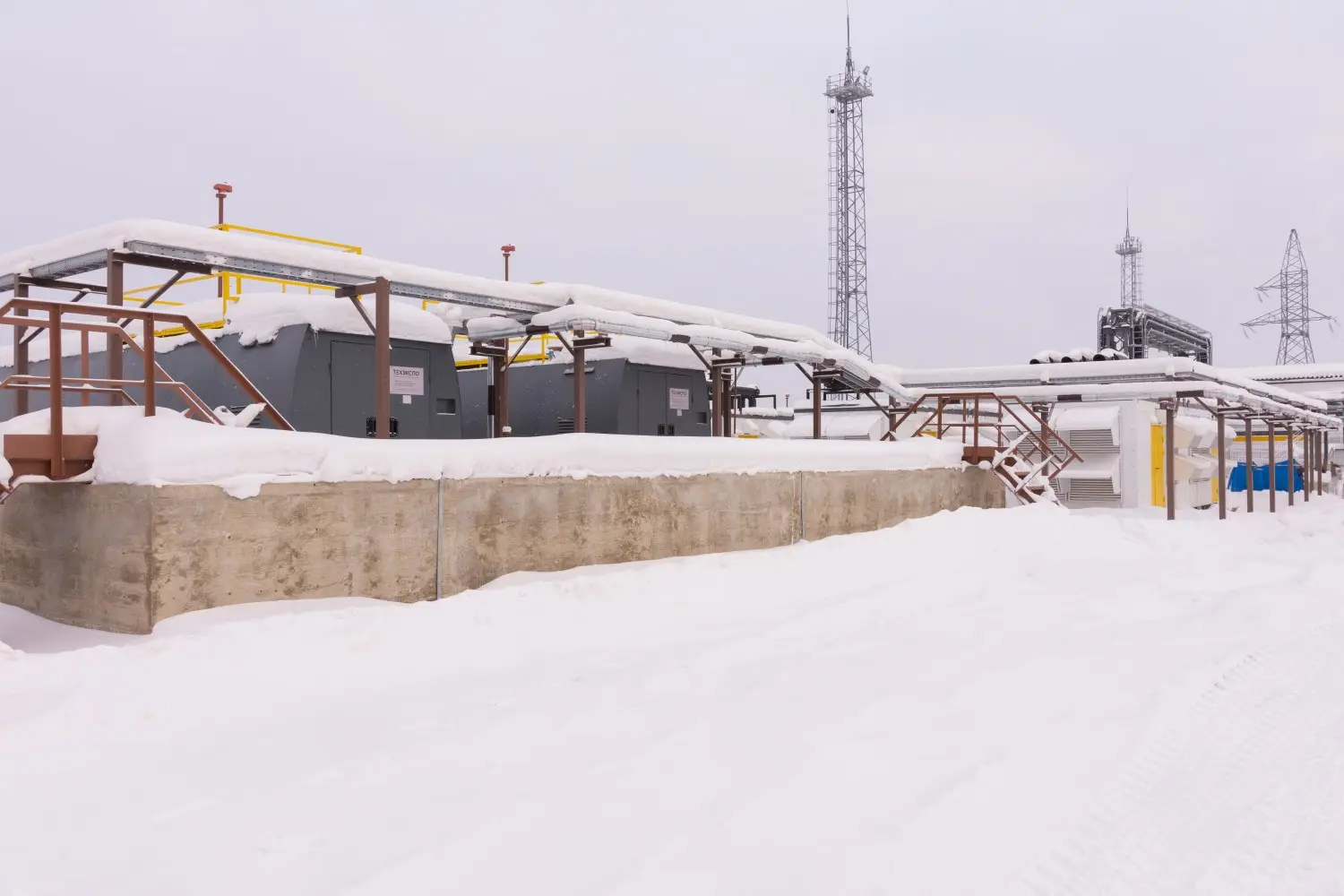

- Монтаж эстакады для топливопроводов от КХТ50 до ДГУ;
- Монтаж (обвязка) топливных ёмкостей;
- Монтаж освещения НФГ-7;
- Монтаж щита управления освещением;
- Молниезащита;
- Заземление.
- ШМР и ПНР:
- электромонтажные работы;
- пуско-наладочные работы ДЭС;
- электролаборатория и наладка устройств РЗА;
- комплексные испытания ДЭС.
Качество выполненной «Техэкспо» работы соответствует требованиям экологической, промышленной безопасности, РД11-02-2006, СНиП 12-01-2004, СП 70.13330.2012, РД11-05-2007, ПУЭ, а также другим, предъявляемым к работам соответствующего рода требованиям.
«Техэкспо» предоставило Заказчику гарантию качества результата выполненной работы: на оборудование дизельных электростанций она составляет 36 месяцев или 2000 моточасов (при условии работы в резервном режиме эксплуатации дизельной электростанции), и на результат строительно-монтажных работ —12 месяцев.
С технической точки зрения, возведение энергокомплекса для ГОКа «Хвойное» — самый сложный и технически нагруженный проект компании «Техэкспо», реализация которого потребовала несколько месяцев слаженной работы многих отделов и сотрудников компании. Мы можем по праву гордиться результатами нашего труда, исполнением всех пожеланий Заказчика и надеемся на продолжение плодотворного сотрудничества в новых интересных и масштабных проектах!
