Две высоковольтных ДЭС по 1200 кВт 10,5 кВ в контейнерах для объекта

ООО «Техэкспо» поставило две высоковольтных ДЭС мощностью по 1200 кВт 10,5 кВ для объекта в Ростовской области. Поставка осуществлена в рамках 275-ФЗ для потребителей 1 категории надежности электроснабжения.

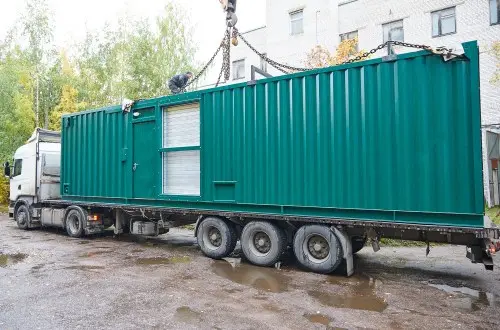

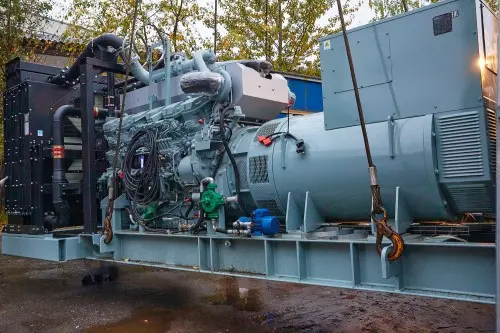

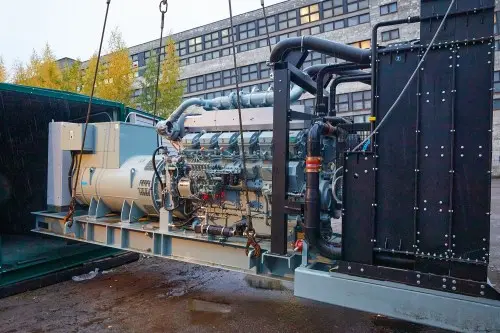

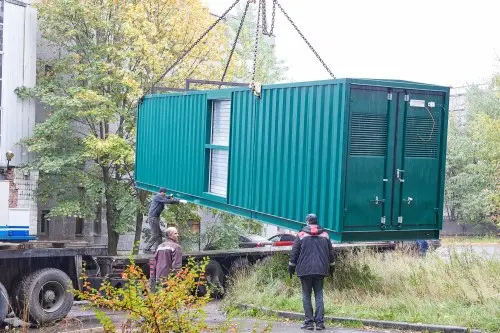

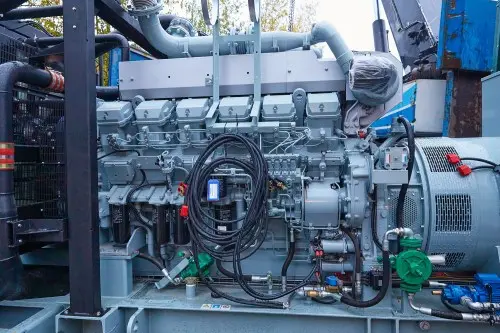

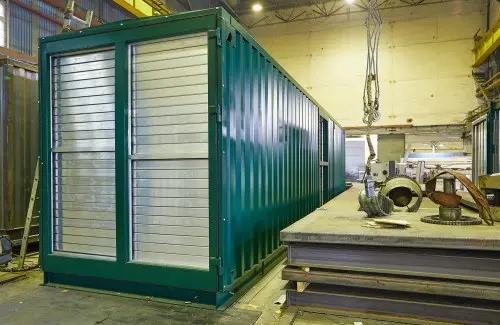

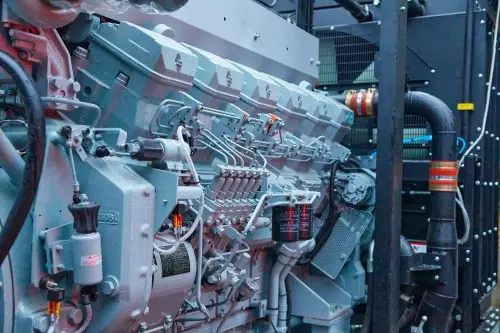

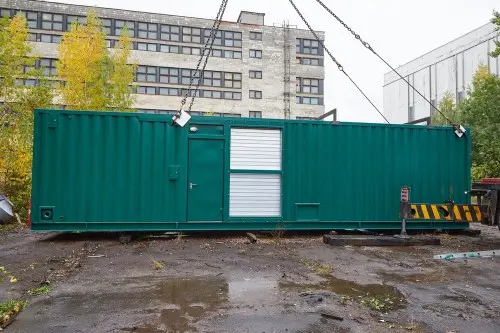

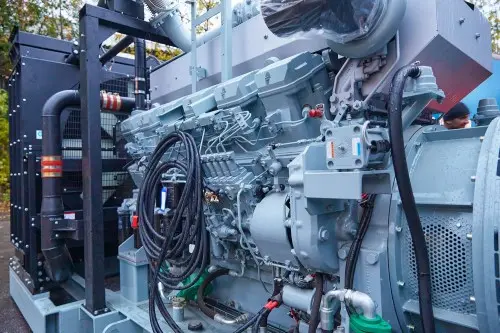

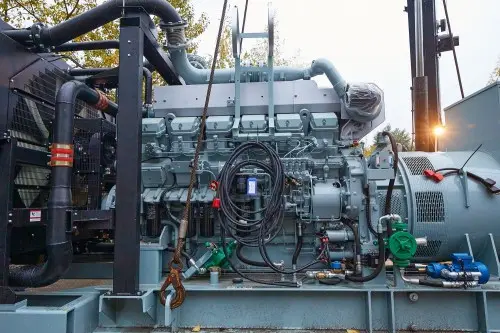

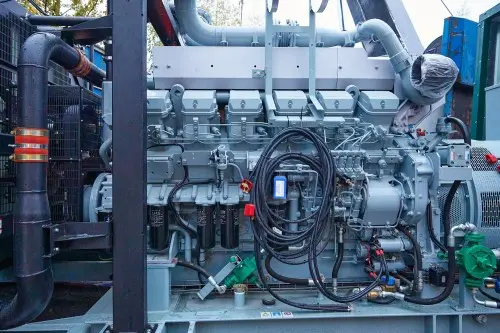

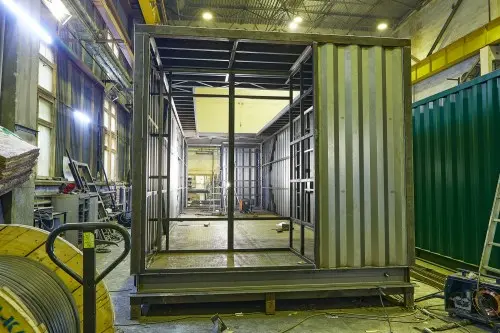

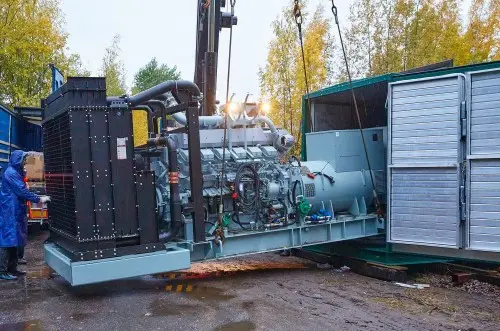

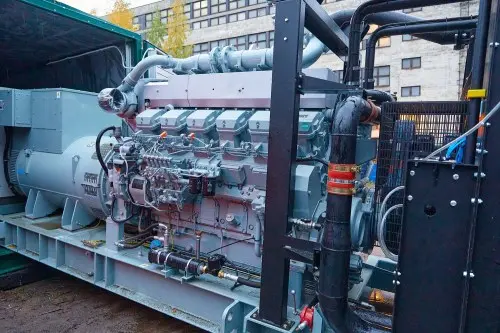

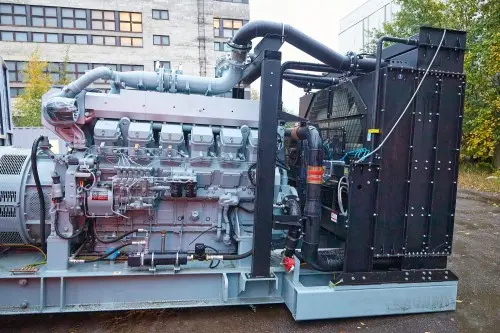

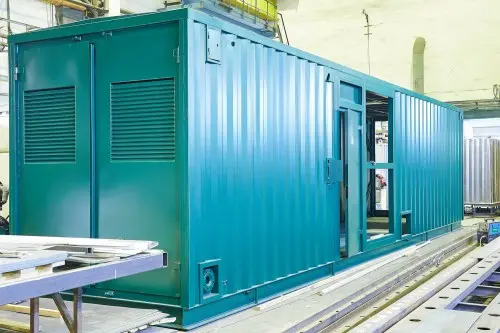

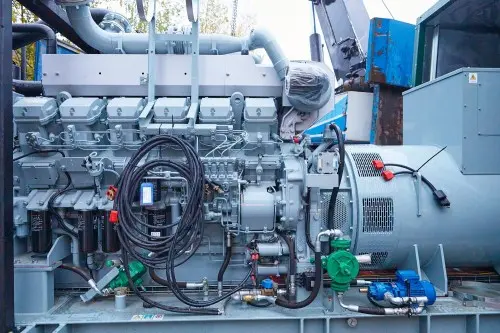

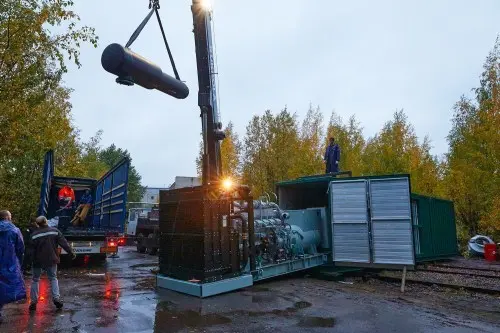

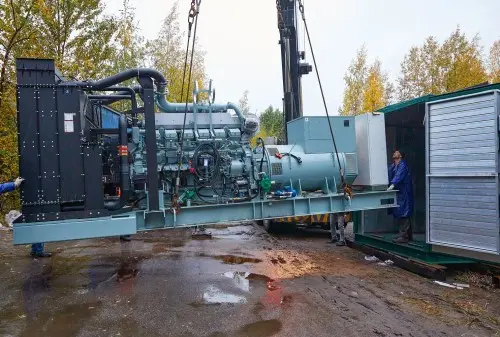

Дизельные электростанции работают на двигателе Mitsubishi S12R-PTAA2 (Япония) и генераторе тока Mecc Alte  ECO46HV- I L/4A в параллельном режиме с помощью контроллера DSE 8610. ДГУ 2-й степени автоматизации размещены  в контейнерах типа «Север» 12000х2440х2896 мм с дополнительным отсеком с топливным баком 12 м3.

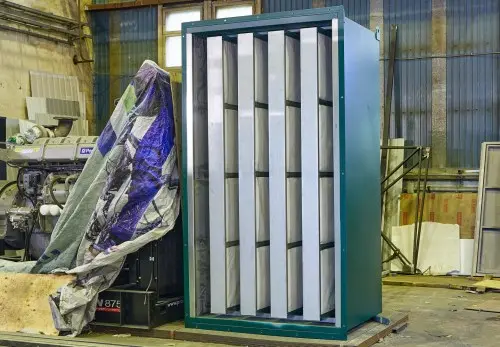

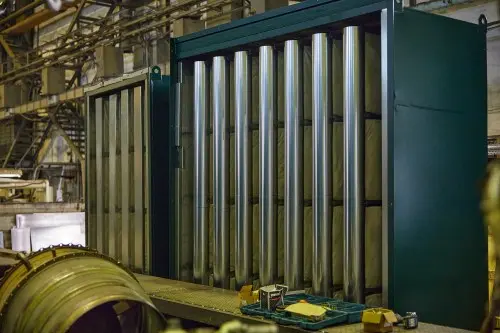

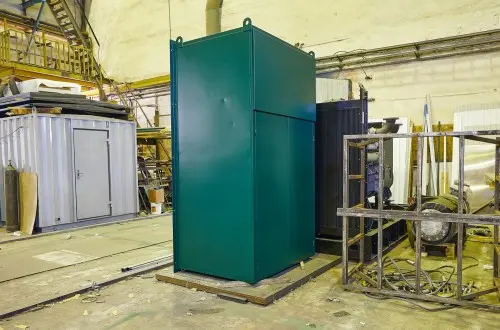

Контейнеры комплектуются критическими глушителями (-35дБ), специально разработанными камерами шумоглушения на выбросе и шумозащитными маркизами. Благодаря такой разработке инженеров «Техэкспо» шум от станций 2 МВт не будет превышать шума от ДЭС 100 кВт.

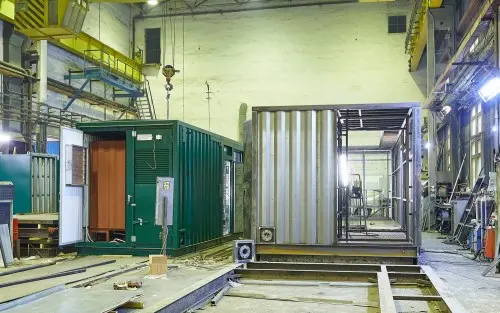

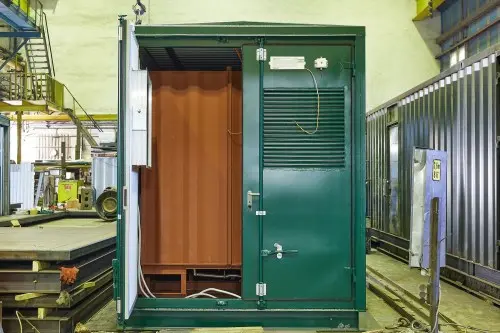

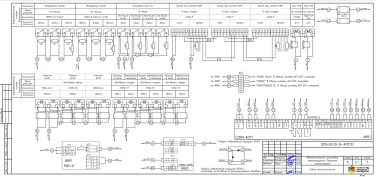

Дизель-генераторные установки являются изделием полной заводской готовности контейнерного типа с системой автоматического управления, заводской системой отопления и вентиляции, с наличием автоматической системы пожаротушения аэрозолем (в отсеке ДГУ) и порошковой смесью (в топливном отсеке), второй степени автоматизации по ГОСТ 10032. Для непрерывной работы ДГУ в течении 72 часов при 60% загрузке завод-изготовитель  ООО «Техэкспо» комплектует модуль в составе установки контейнером для необходимого запаса топлива.

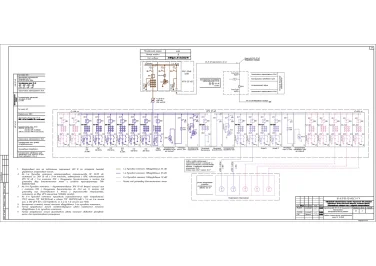

Структурная схема системы автоматического управления ДЭС №1 и №2 (чертежи и описание см. во вкладке Документация ниже):

• две дизельные автоматизированные аварийные электростанции контейнерного типа мощностью 1500 кВА, напряжением 10500 В, на базе дизель-генераторного агрегата Mitsubishi S12R PTAA2;
• высоковольтные выключатели существующего РУ-10 35/10 кВ.
• два генераторных высоковольтных выключателя ДЭС, высоковольтный секционный выключатель;
• два высоковольтных вводных от трансформатора 35/10 кВ мощностью 6300 кВА

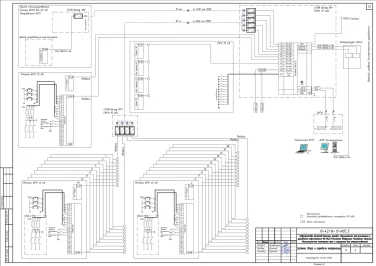

АСУ ТП имеет трехуровневую структуру:

• первичные преобразователи сигналов контролируемых параметров, вторичные преобразователи, показывающие приборы (по давлению, температуре, уровню), исполнительные механизмы, органы управления и регулирования, устанавливаемые по месту.
• панель управления на базе цифровой системы управления электрогенератором DSE8610, система автоматического управления собственными нуждами ДЭС, распределительное устройство напряжением 10 кВ (РУ-10 35/10 кВ);
• АРМ оператора - АРМ дежурного персонала, система сбора и передачи информации – помещение ОПУ.

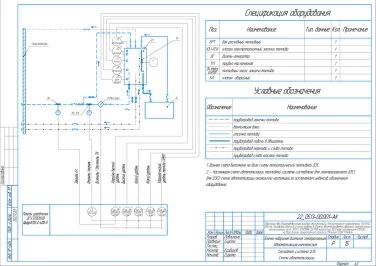

Система автоматического управления ДЭС (САУ ДЭС), выполненная на контроллере DSE8610 обеспечивает не только управление параметрами ДЭС, но и управление закачкой топлива в расходный топливный бак ДЭС объёмом 12 м3.

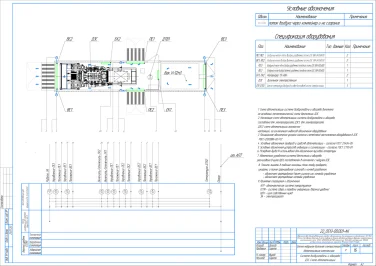

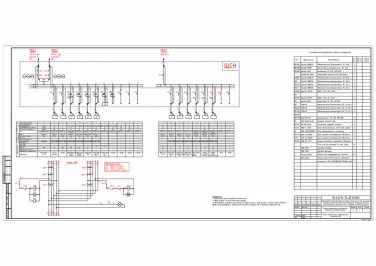

Щит собственных нужд обеспечивает контроль состояния оборудования СН и автоматическое переключение электропитания с ввода 1 на ввод 2, автоматическое и автоматизированное управление приточными и вытяжными воздушными клапанами.
