Международный проект «Техэкспо»: поставка ДГУ 4000 кВт на АЭС «Аккую» в Турции

Общая мощность 4000 кВт
Заказчик TİTAN 2 IC İÇTAŞ İNŞAAT ANONİM ŞİRKETİ для АЭС «Аккую»
Фото
Задача Обеспечить электроэнергией потребителей, участвующих в управлении запроектной аварией на АЭС «Аккую», связанной с полной потерей источников переменного тока на время более 72 часов.
Решение Поставка альтернативных дизельных электростанций ТЭ.2000П-Т400-1РН контейнерного исполнения на базе двигателя Mitsubishi S16R2-PTAW2-E номинальной мощностью 2000 кВт.

АЭС «Аккую» — первая атомная электростанция, сооружаемая в Турецкой Республике. Проект включает в себя четыре энергоблока с российскими реакторами ВВЭР поколения 3+. Мощность каждого энергоблока составит 1200 МВт. Компания «Техэкспо» выполнила уже несколько поставок на АЭС «Аккую»: в апреле 2022 года, в октябре 2022 года и в мае 2023 года.

Настоящая поставка осуществлена для первого и второго энергоблоков АЭС «Аккую» в соответствии с техническим заданием.

Альтернативные дизельные электростанции ТЭ.2000П-Т400-1РН соответствуют 4 классу безопасности по НП-001-15 и категории обеспечения качества QA4.

Альтернативная дизельная электростанция соответствует I (первой) категории сейсмостойкости по НП-031-01. Для подтверждения этого показателя специалисты «Техэкспо» выполнили расчёт на прочность и сейсмостойкость при 1,3 МРЗ (максимальное расчётное землетрясение).

Альтернативные дизельные электростанции ТЭ.2000П-Т400-1РН «Техэкспо» предназначены для электроснабжения энергоблока по проектным кабельным линиям путем подключения быстросъёмных кабельных разъёмов. При этом обеспечивается работа не менее 5 часов с использованием внутреннего топливного бака. Работа более 5 часов осуществляется при дозаправке топливного бака от внешнего источника.

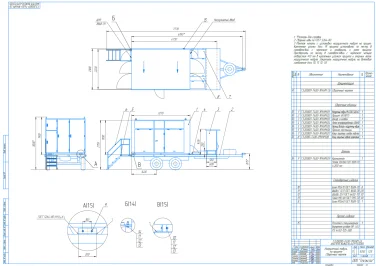

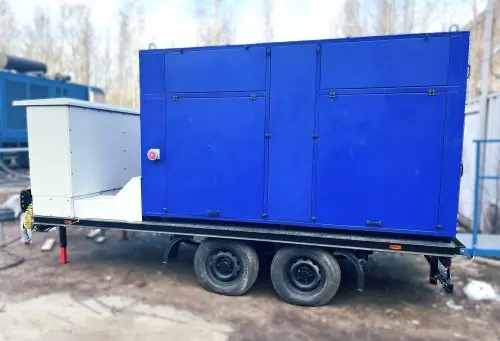

Для электроснабжения одного блока были поставлены одна АДЭС, установленная на полуприцепе, одна дизельная мотопомпа и одно нагрузочное устройство, установленное на прицепе.

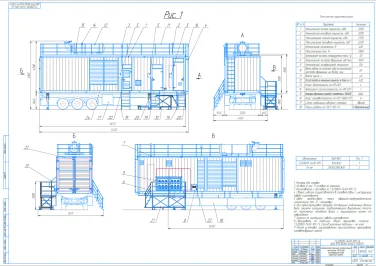

 Альтернативная дизельная электростанция ТЭ.2000П-Т400-1РН в составе:

  • контейнер с технологическими проемами и дверьми;
  • дизель-генератор;
  • технологические системы;
  • электрические системы;
  • полуприцеп.

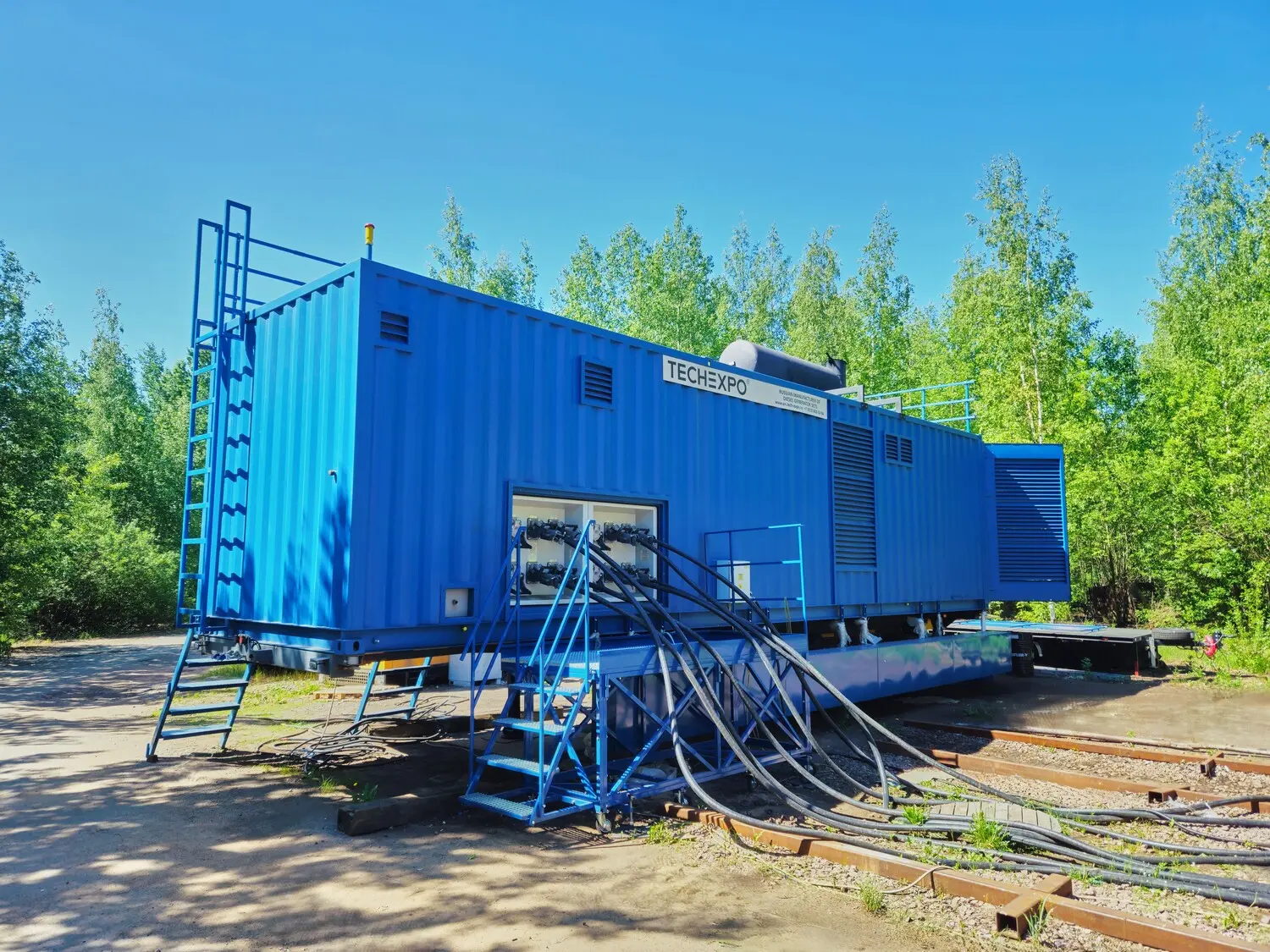

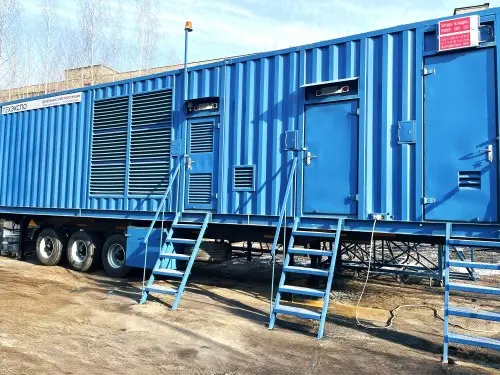

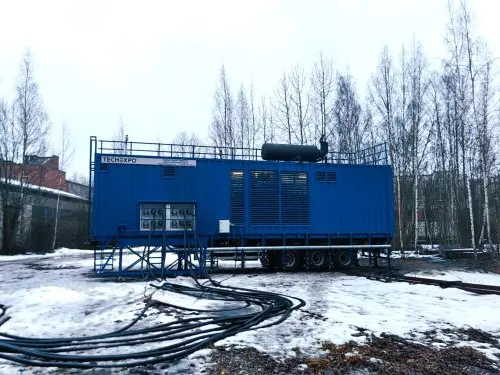

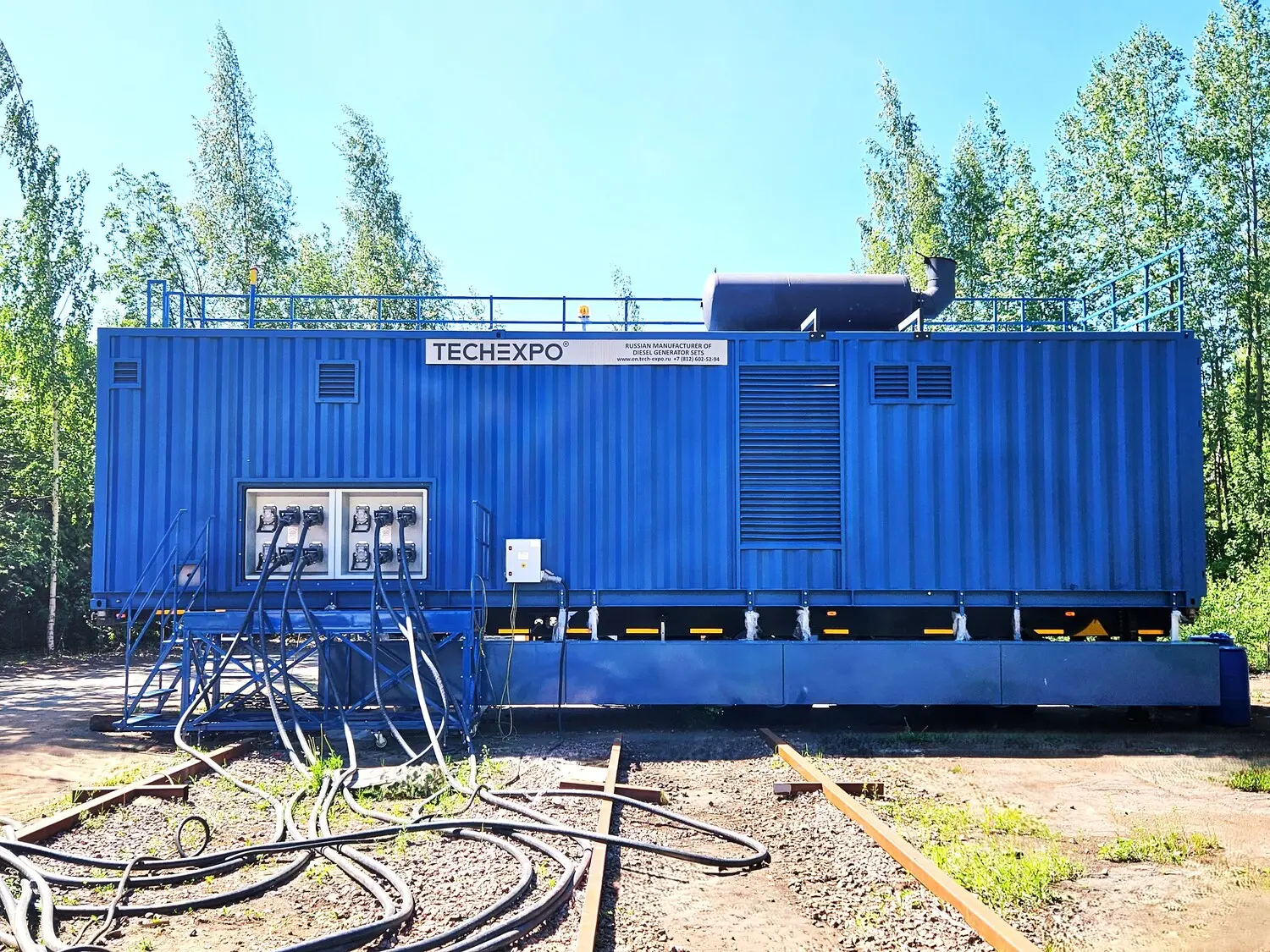

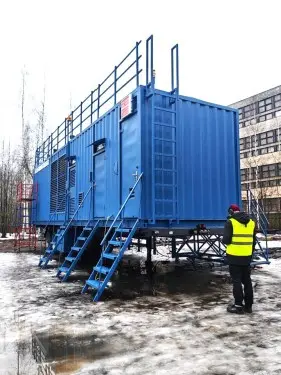

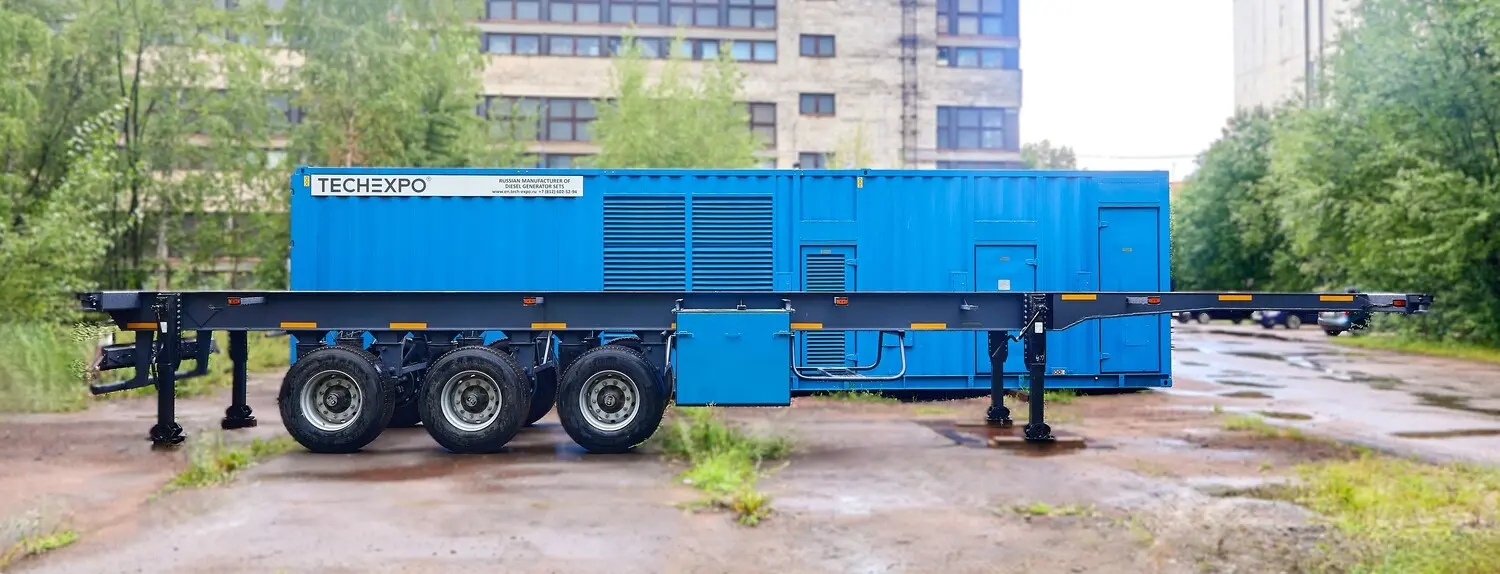

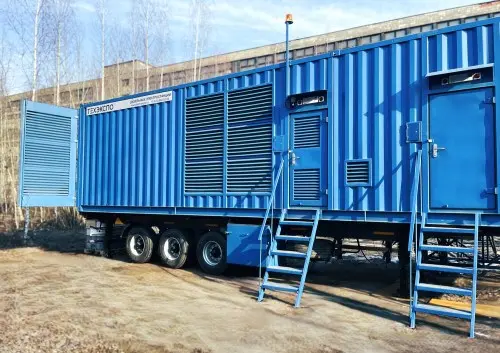

Альтернативная дизельная электростанция установлена на полуприцепе и предназначена для постоянной длительной эксплуатации. Полуприцеп установлен на четырех штатных механических винтовых аутригерах с механическими фиксаторами на площадке с цементобетонным основанием.


В режимах нормальной эксплуатации энергоблока альтернативная дизельная электростанция находится в режиме «Ожидание». В работе находятся:

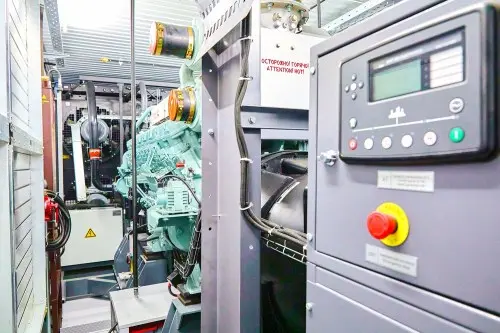

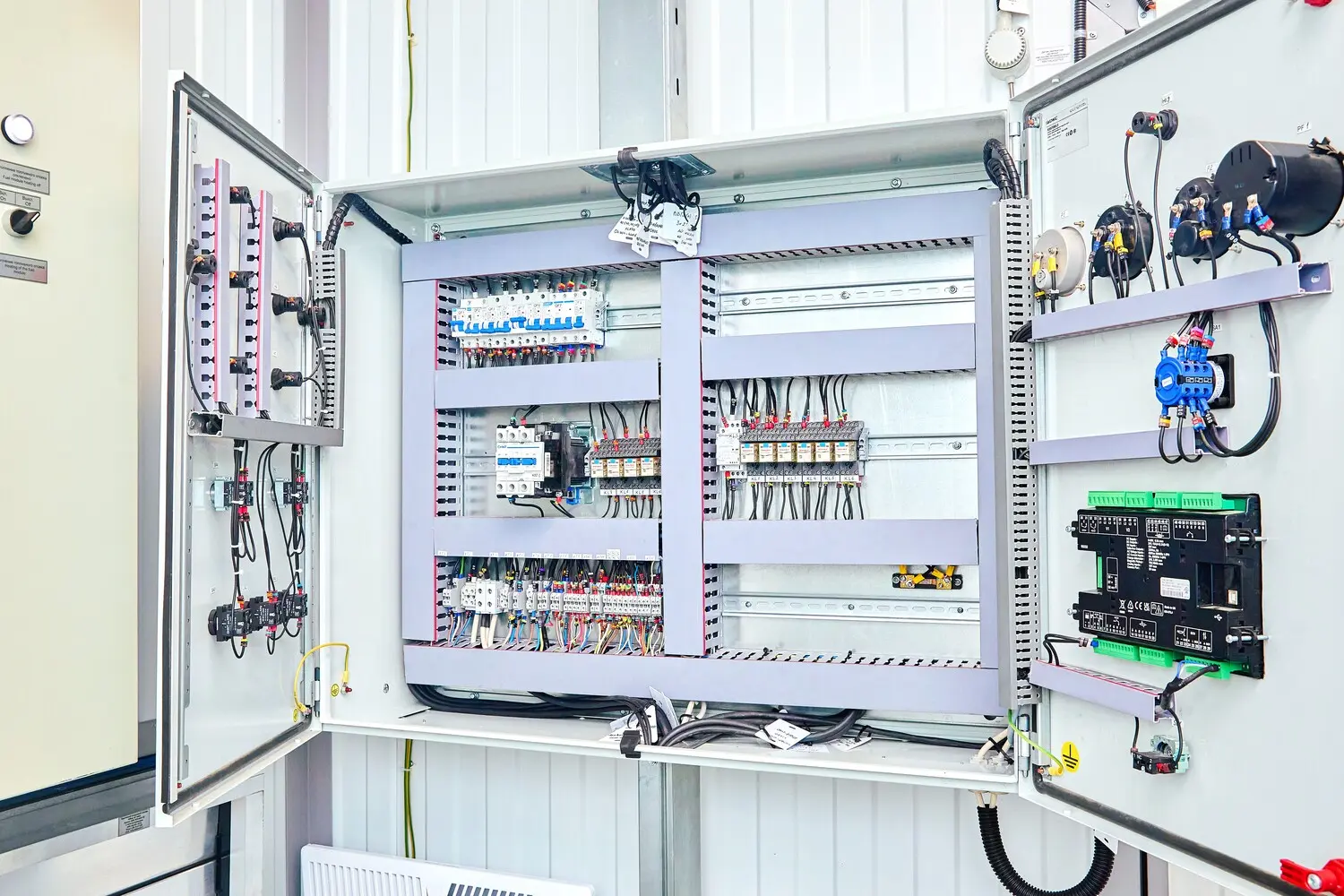

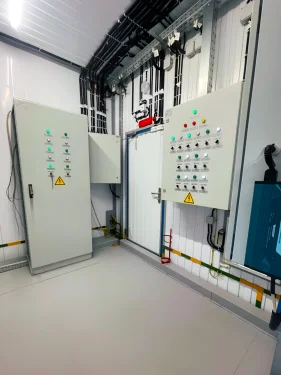

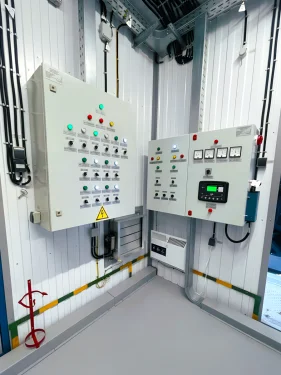

  • шкафы управления;
  • система подзаряда аккумуляторных батарей;
  • автоматическая система обогрева и вентиляции контейнера;
  • автоматическая система подогрева охлаждающей жидкости дизельного двигателя;
  • система противопожарной сигнализации и автоматического пожаротушения;
  • система охранной сигнализации.

При запроектных авариях, связанных с длительной (более 72 часов) потерей нормальных, резервных и аварийных источников электроснабжения, альтернативная дизельная электростанция переходит в рабочий режим. Запуск дизельной электростанции производится вручную — дистанционно или непосредственно с панели управления АДЭС.

При запроектных авариях работой АДЭС обеспечивается:

  • запуск дизель-генератора и контроль параметров его работы;
  • автоматическое включение-отключение системы подогрева и вентиляции контейнера;
  • автоматический прием-сброс требуемой нагрузки;
  • подзарядка аккумуляторных батарей от АДЭС;
  • контроль пожарного состояния в контейнере АДЭС;
  • непрерывная подача топлива к дизелю из расходного топливного бака в течение всего времени работы дизель-генератора;
  • автоматическое пополнение поддона дизеля маслом из расходного бака;
  • подвод масла на смазку и отвод тепла от трущихся поверхностей деталей и узлов дизеля;
  • охлаждение надувочного воздуха, масла и цилиндров дизеля охлаждающей жидкостью;
  • контроль уровня топлива, масла и охлаждающей жидкости;
  • охлаждение охлаждающей жидкости в водо-воздушном охладителе (радиаторе);
  • контроль уровня топлива, масла и охлаждающей жидкости;
  • вентиляция в отсеке управления.

Основные характеристики АДЭС ТЭ.2000П-Т400-1РН:

  • Номинальная мощность 2000 кВт;
  • Максимальная мощность в режиме перегрузки 2200 кВт;
  • Номинальное напряжение 400 В;
  • Номинальная частота 50 Гц;
  • Номинальная частота вращения 1500 об/мин;
  • Время от поступления сигнала на автоматический пуск до момента готовности приема 100% нагрузки — не более 40 сек;
  • Расход топлива на номинальной мощности — не более 420 кг/ч.

    • Автоматизация электростанции обеспечивает выполнение задач, предусмотренных первой степенью автоматизации в соответствии с ГОСТ 33115, включая автоматическое регулирование температуры в системах охлаждения и смазки, автоматическое регулирование напряжения, управление пуском, остановом, предпусковыми и послеостановочными операциями.

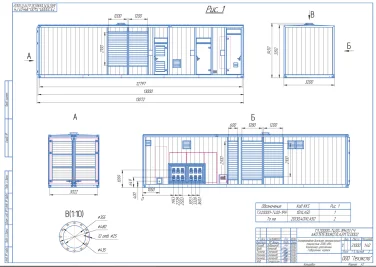

    Габаритные размеры электростанции:

    в контейнере —13072×3200×3500 мм

    на шасси — 14072×3200×5000 мм

    на шасси в развернутом состоянии — 14072×4900×6162 мм

    Масса электростанции:

    в контейнере — 31000 кг

    на шасси — 38500 кг

    с заправленными емкостями — ГСМ 44500 кг





    Подробный состав оборудования и систем ТЭ.2000П-Т400-1РН:

    • Контейнер АДЭС;
    • Полуприцеп для контейнера АДЭС;
    • дизель-генератор в сборе;
    • топливная система;
    • масляная система;
    • система охлаждения;
    • система запуска;
    • выпускная система;
    • система воздухоподачи, вентиляции и обогрева;
    • система освещения;
    • автоматическая система пожарной сигнализации и пожаротушения;
    • первичные средства пожаротушения (огнетушители);

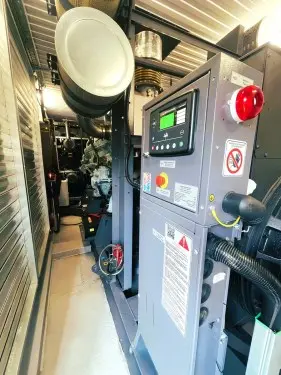

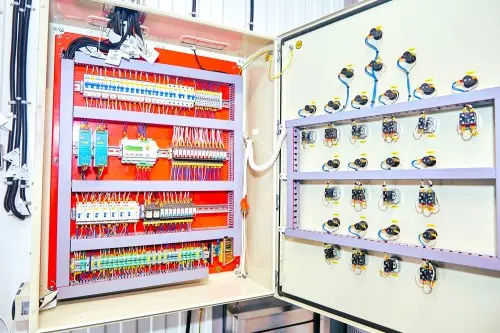

    • система контроля управления АДЭС;
    • автоматическая система регулирования напряжения и возбуждения;
    • технологические и электрические защиты АДЭС;

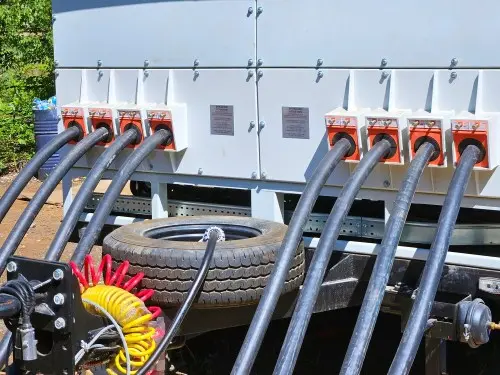

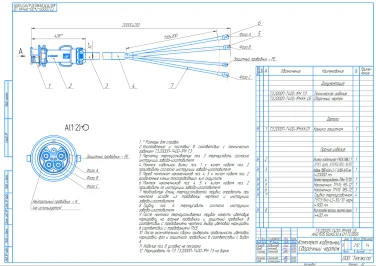

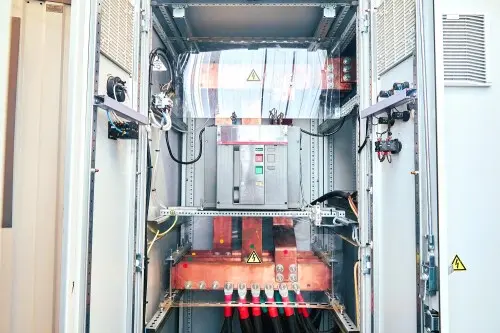

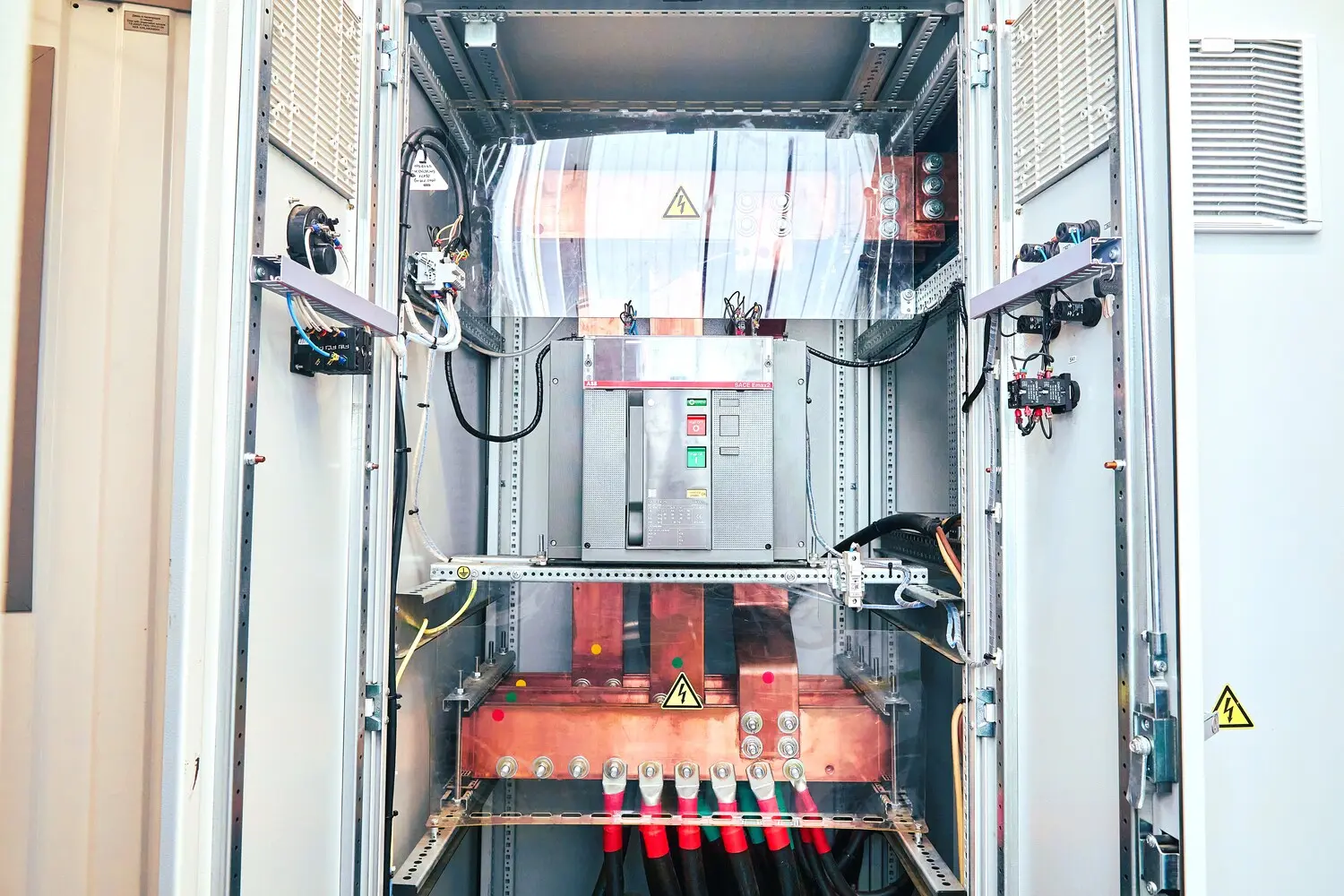

    • распределительное устройство 0.4 кВ переменного тока с силовыми быстросъёмными разъемами для подсоединения к сети АЭС для электроснабжения потребителей;
    • шкаф собственных нужд;
    • дизельная мотопомпа с комплектом гибких рукавов;

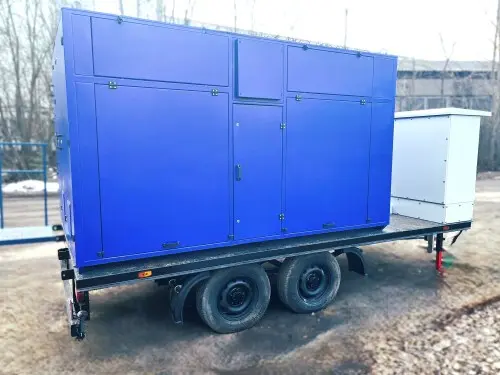

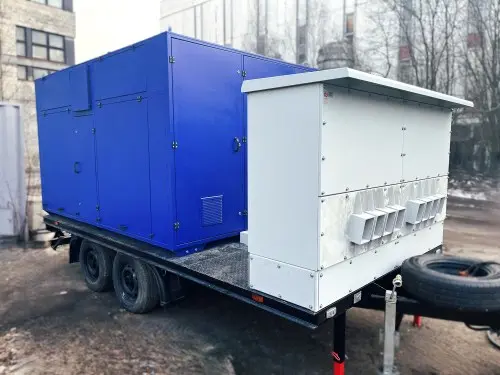

    • нагрузочное устройство, обеспечивающее проверку дизель-генератора под нагрузкой не менее 110 % от номинала;
    • прицеп для нагрузочного модуля;
    • кабельный комплект для подключения нагрузочного модуля.

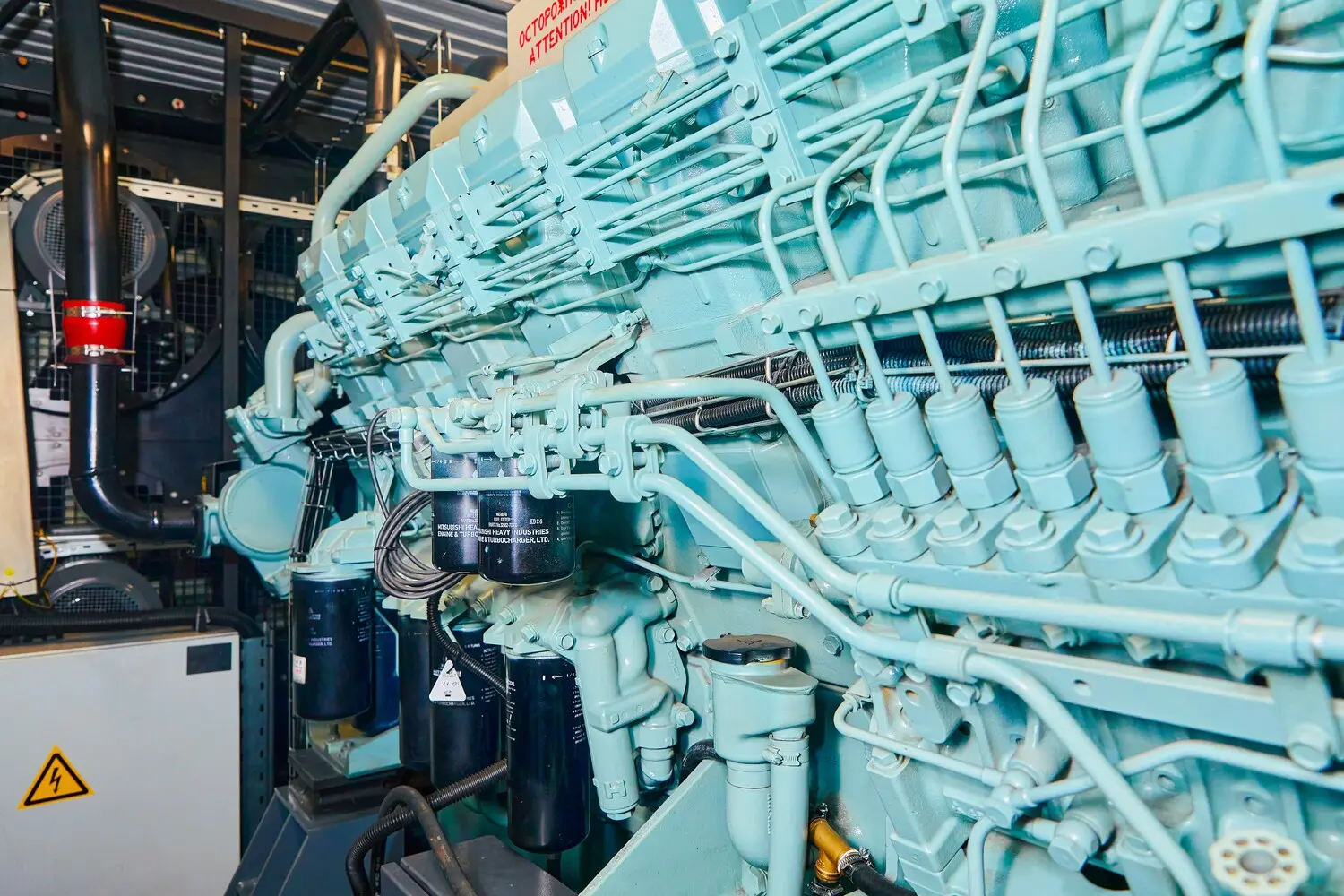

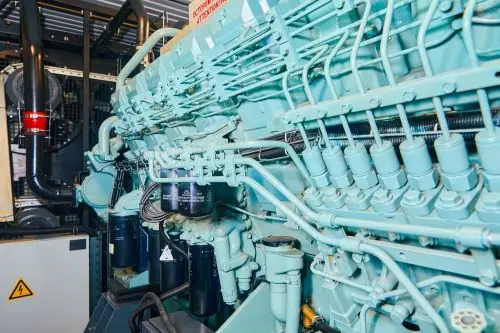

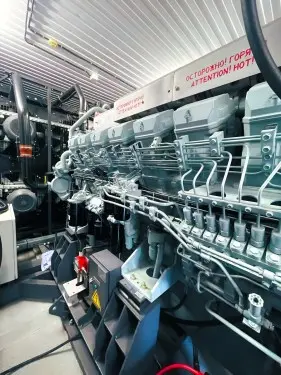

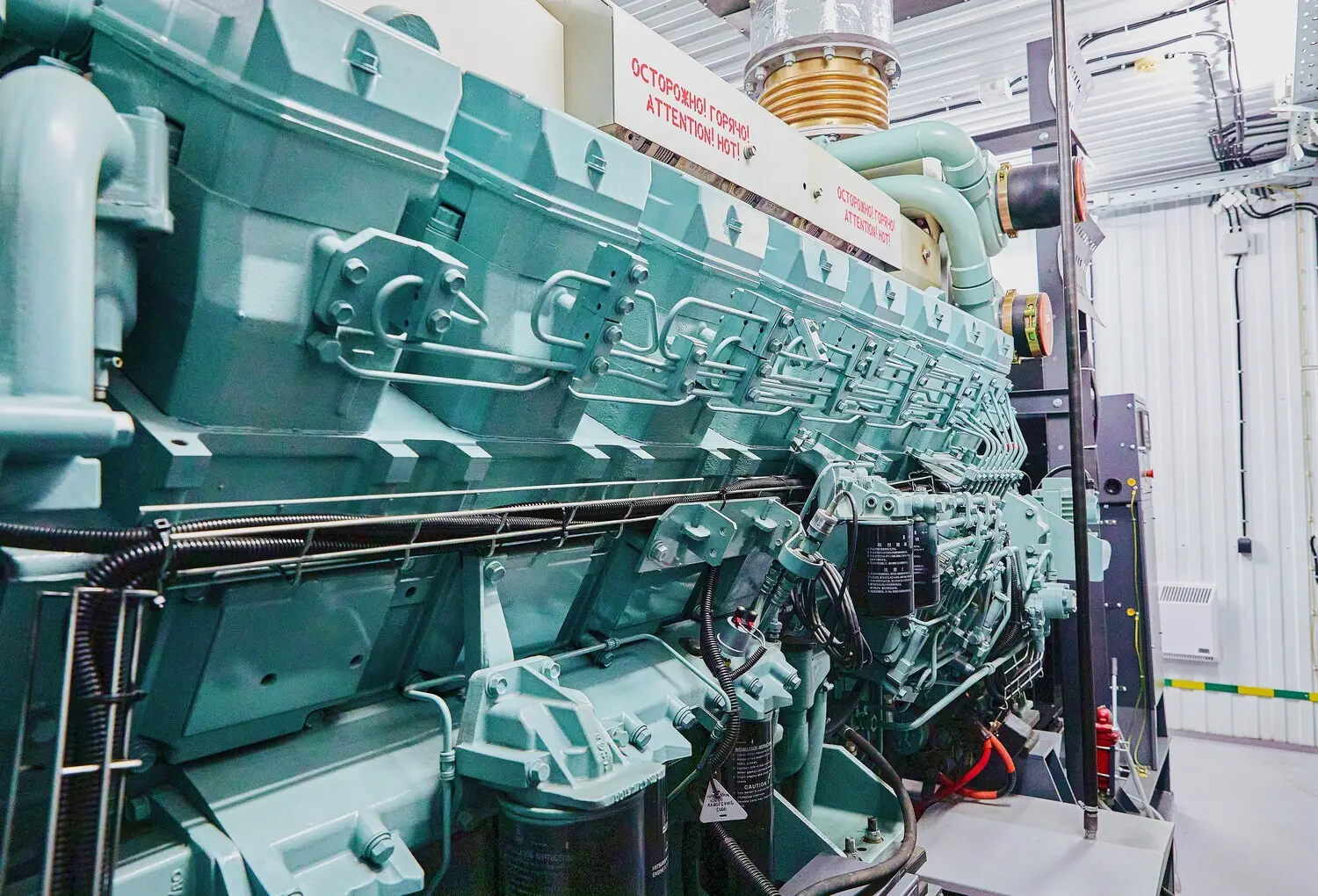

    Основные параметры двигателя Mitsubishi S16R2-PTAW2-E:

    Тип двигателя — четырёхтактный двигатель, с наддувом


    Число цилиндров — 16

    Расположение цилиндров — V-образное

    Диаметр цилиндра — 170 мм

    Ход поршня — 220 мм

    Рабочий объём — 79,9 л
    Основные параметры силового генератора Stamford S71LD-J:

    Номинальная мощность — 2000 кВт

    Напряжение — 400 В

    Номинал. коэф. мощности, cosφ — 0,8

    КПД — 97,0%

    Частота вращения — 1500 об/мин

    Режим работы по ГОСТ183-74 — S1 (продолжительный)

    Класс изоляции — Н

    Система возбуждения — PMG, электронное регулирование

    Контейнер АДЭС

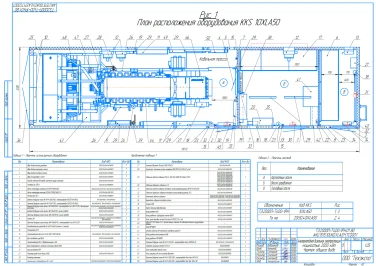

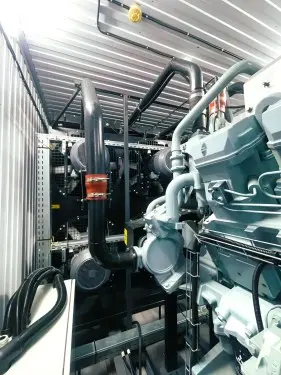

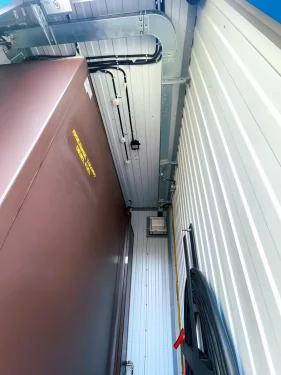

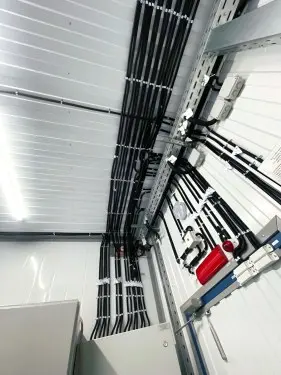

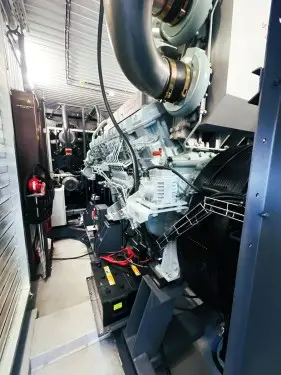

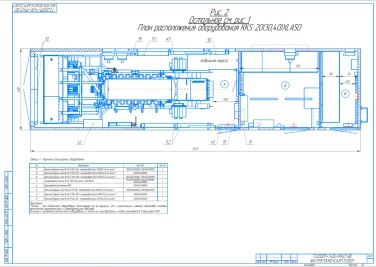

    Оборудование и системы электростанции смонтированы в утепленном контейнере. Контейнер в верхней части имеет специальные рымы для строповки и контейнерные фитинги в нижней части для закрепления на полуприцепе. Несущая рама, контейнер и электрическое оборудование станции имеют контур заземления и вывод для заземления с общим контуром АЭС. Контейнер разделен перегородками на три отсека: агрегатный отсек, отсек управления и топливный отсек.

    Безопасность

    Альтернативная дизельная электростанция ТЭ.2000П-Т400-1РН производства «Техэкспо» соответствует всем основным требованиям безопасности, включая «Основные правила обеспечения эксплуатации атомных станций» СТО 1.1.1.01.0678-2015, «Санитарные правила проектирования и эксплуатации атомных станций» СП АС-03, «Правила устройства электроустановок» ПУЭ, «Правила противопожарного режима в Российской Федерации», «Противопожарная защита атомных станций. Нормы проектирования» НПБ 114-2002, «Атомные станции. Требования пожарной безопасности» СП 13.13130.2009, ФЗ №123 «Технический регламент о требованиях пожарной безопасности».

    Документация

    При поставке АДЭС предоставляется полный комплект конструкторской, эксплуатационной и ремонтной документации разработанной в соответствии с нормами ЕСКД. Вся документация прошла полное согласование с Заказчиком и выполнена на русском и английском языках.

    Испытания продукции

    АДЭС, предназначенная для первого энергоблока, успешно прошла предварительные и приёмочные испытания в соответствии с ГОСТ 15.301 «Система разработки и постановки продукции на производство. Порядок разработки и постановки продукции на производство» по программе и методике испытаний, согласованной с Заказчиком.

    АДЭС, предназначенная для второго энергоблока, успешно прошла приёмо-сдаточные испытания в соответствии с ГОСТ 15.309 «Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции».

    Все испытания производились на производственной площадке ООО «Техэкспо» в г. Санкт-Петербург в присутствии комиссии Заказчика.
