Автономный генерирующий центр (АГЦ) из трех ДГУ общей мощностью 3600 кВт для складского комплекса Wildberries

Общая мощность 3600 кВт
Заказчик ООО «Вайлдберриз»
Фото
Задача

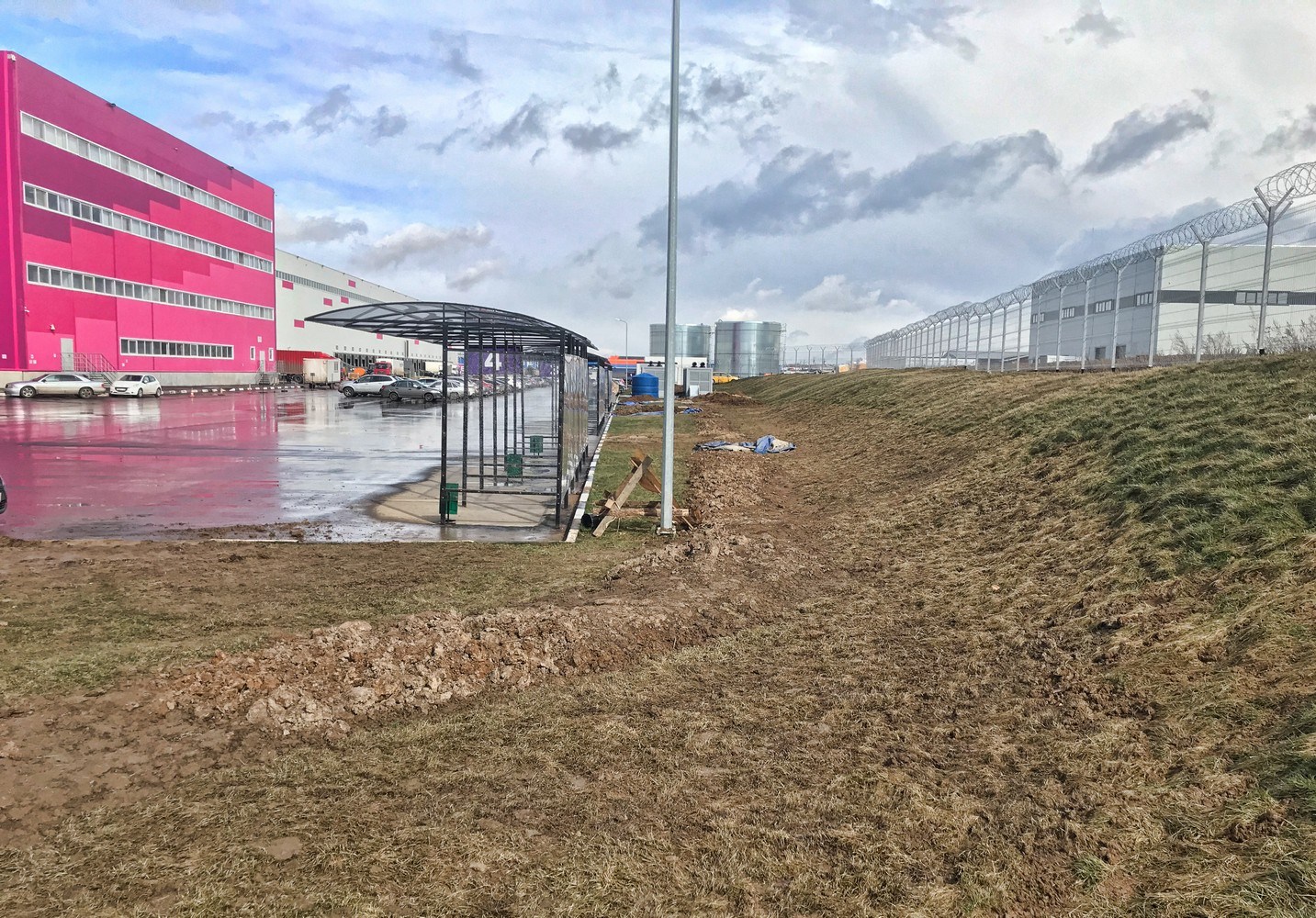

Компания Wildberries является крупнейшим онлайн-ретейлером в России. На территории индустриального парка «Коледино» в городском округе Подольск находится складской комплекс компании. Общая площадь распределительного центра «Коледино» около 135 тыс. кв. м

В 2019 году Wildberries увеличил площадь складского центра в Подольске. Чтобы обеспечить новых потребителей бесперебойным энергоснабжением, возникла необходимость в дополнительном резервном источнике питания для уже существующей системы аварийного энергоснабжения.

Нашей задачей было не только поставить энергетическое оборудование, но и спроектировать систему аварийного энергоснабжения складского комплекса на основе дизель-генераторов.

Необходимо было выполнить резервирование энергоснабжения на шины трансформаторных подстанций (ТП) 0,4 кВ:

  • ТП 800 кВт с помощью двух существующих дизель-генераторных установок мощностью 420 кВт каждая;
  • ТП 2000 кВт с помощью вновь устанавливаемых ДГУ мощностью 1200 кВт – в количестве 2 шт.

Кроме этого, в техническом задании предусмотрен резервный дизель-генератор, который будет запускаться автоматически в случае незапуска одного из ДГУ.

Проектирование:

Проект выполнен на основании технического задания на проектирование, материалов исследования и нормативных документов, действующих на территории РФ.

Основными потребителями электроэнергии на проектируемом объекте являются нагрузки складского комплекса. В связи с организацией аварийного электроснабжения данных нагрузок с использованием третьего независимого источника (ДГУ), категория надежности электроснабжения относится к первой особой.

Объем работ, предусмотренный проектной документацией:

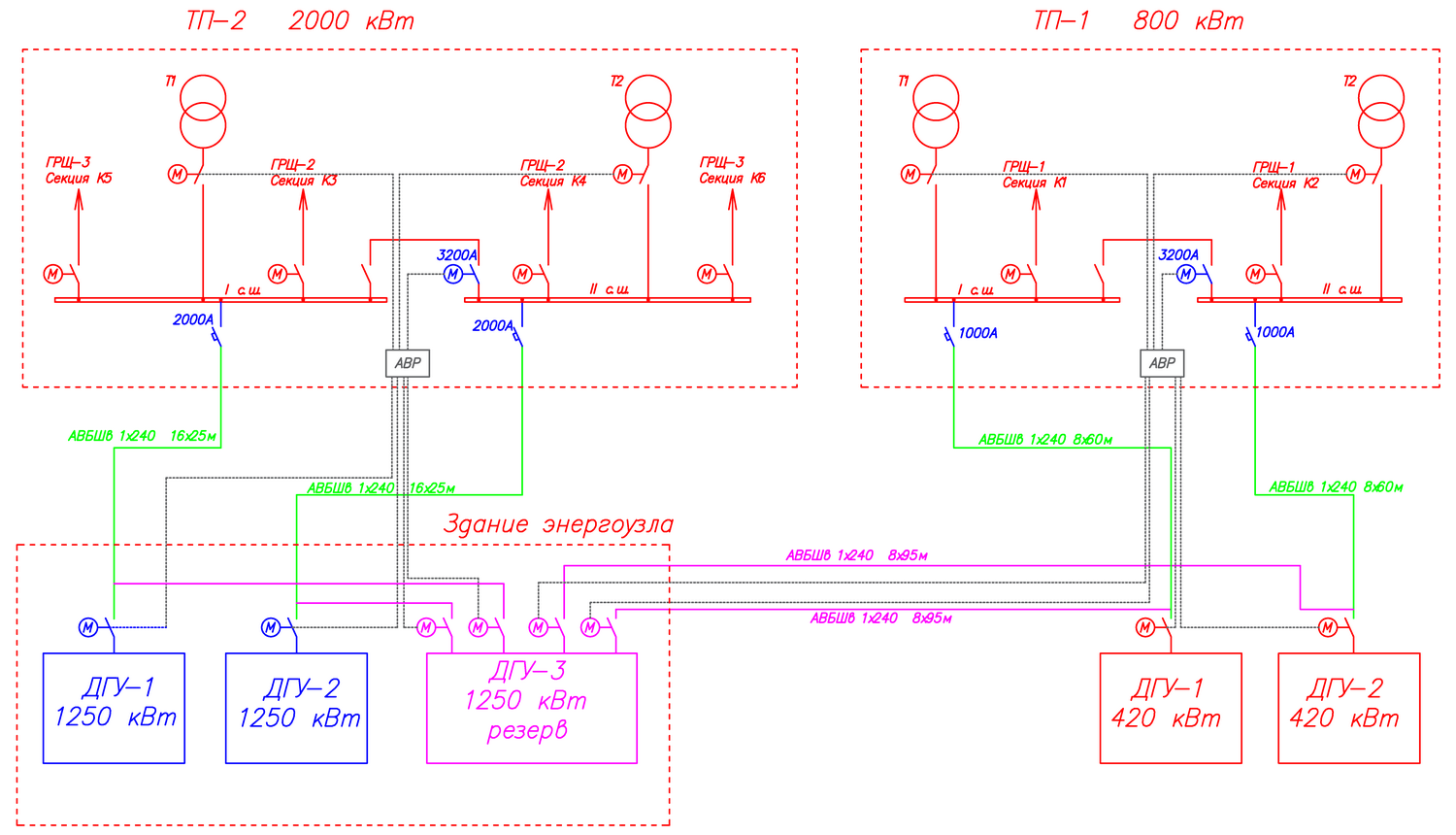

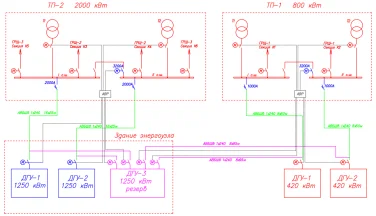

  • Составление принципиальной схемы аварийного электроснабжения:

Мощности ДГУ выбраны в соответствии с нагрузками потребителей, подключенных к шинам трансформаторных подстанций. Всего четыре дизель-генератора общей мощностью 3240 кВт и одна станция на 1200 кВт – резервная.

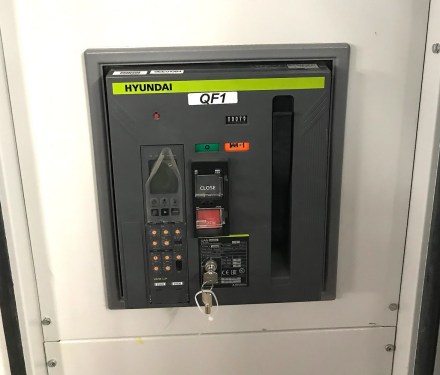

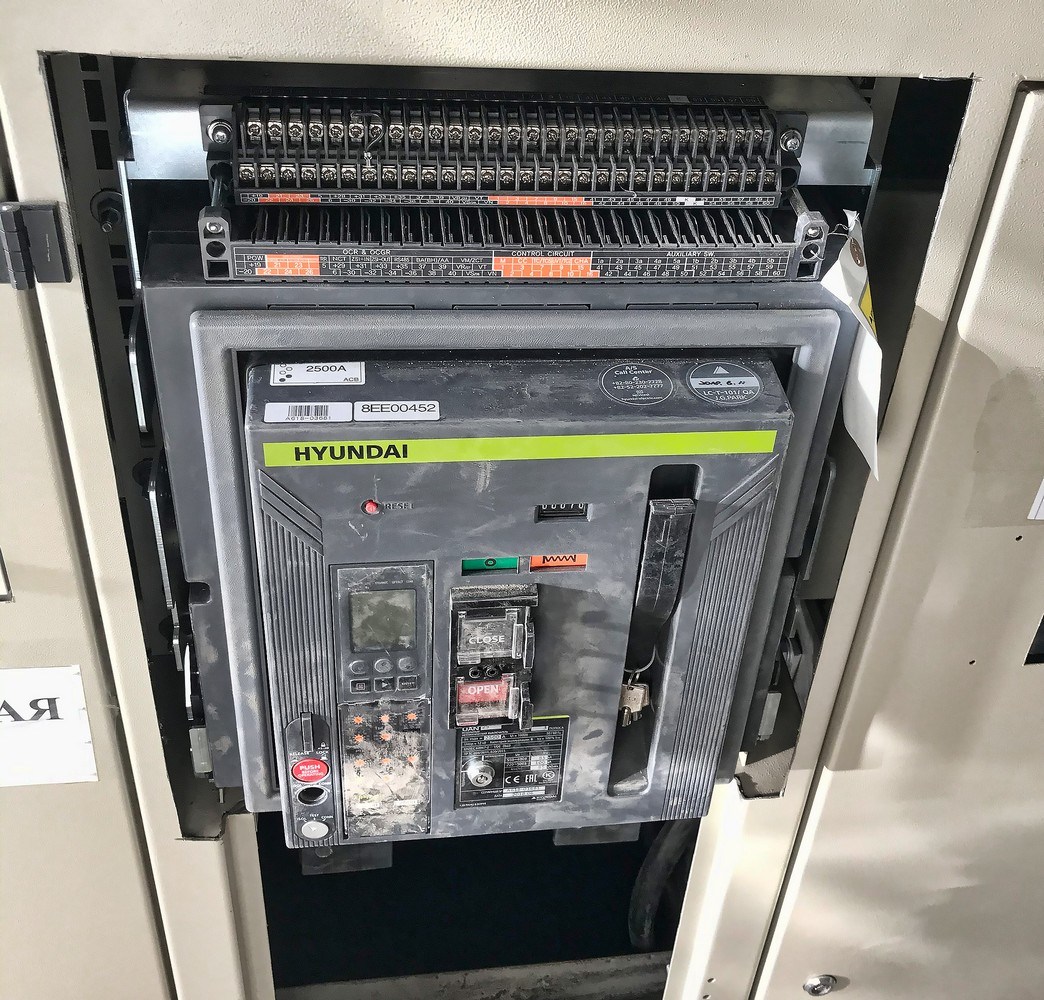

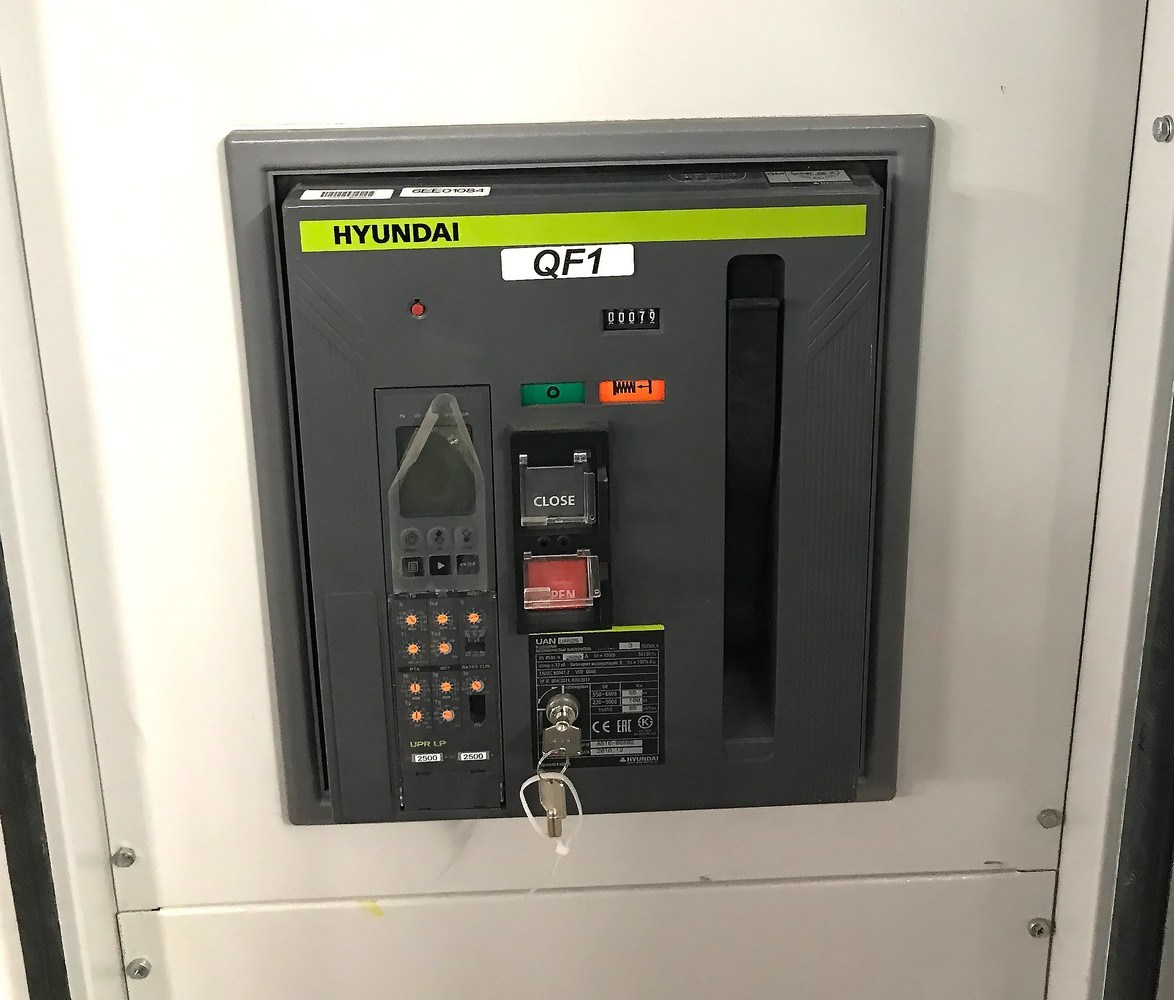

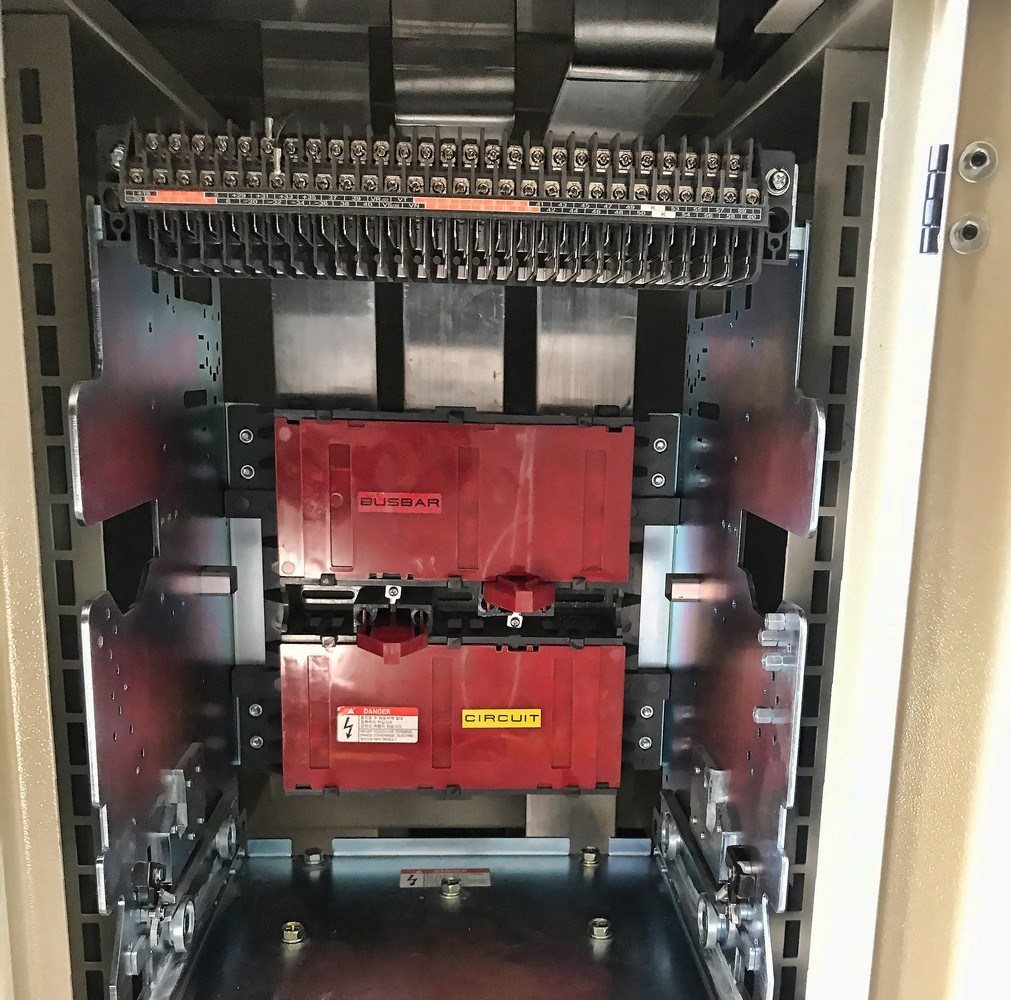

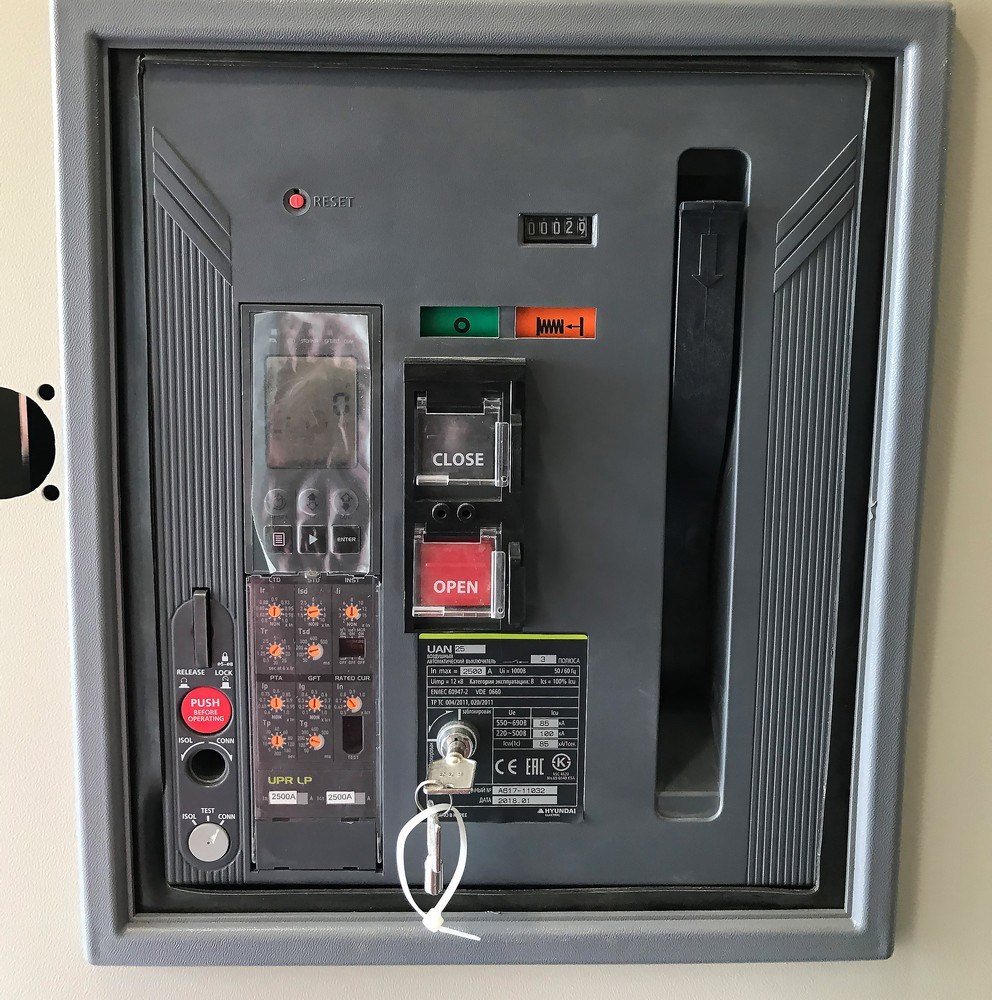

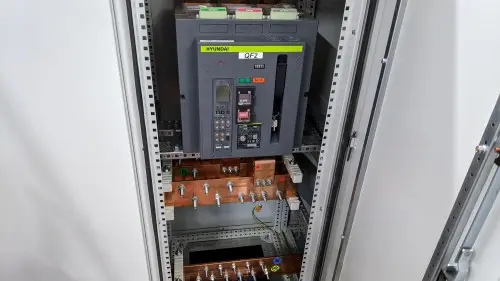

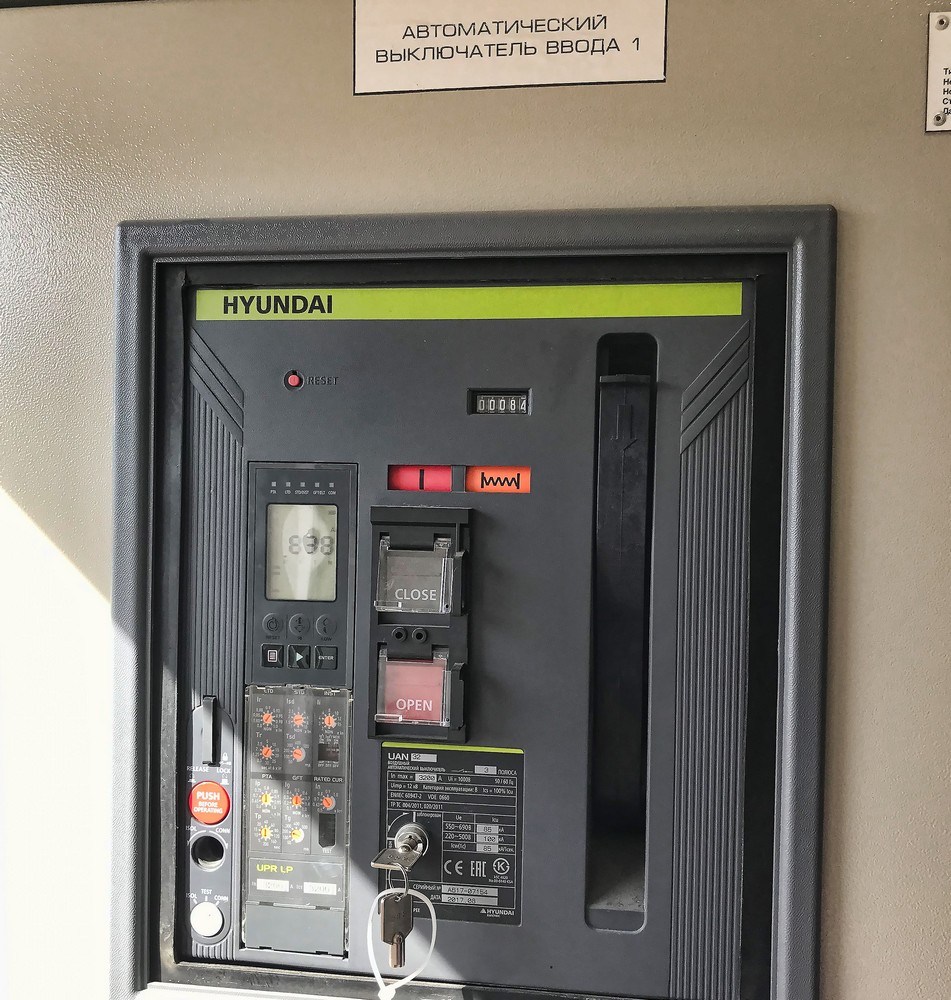

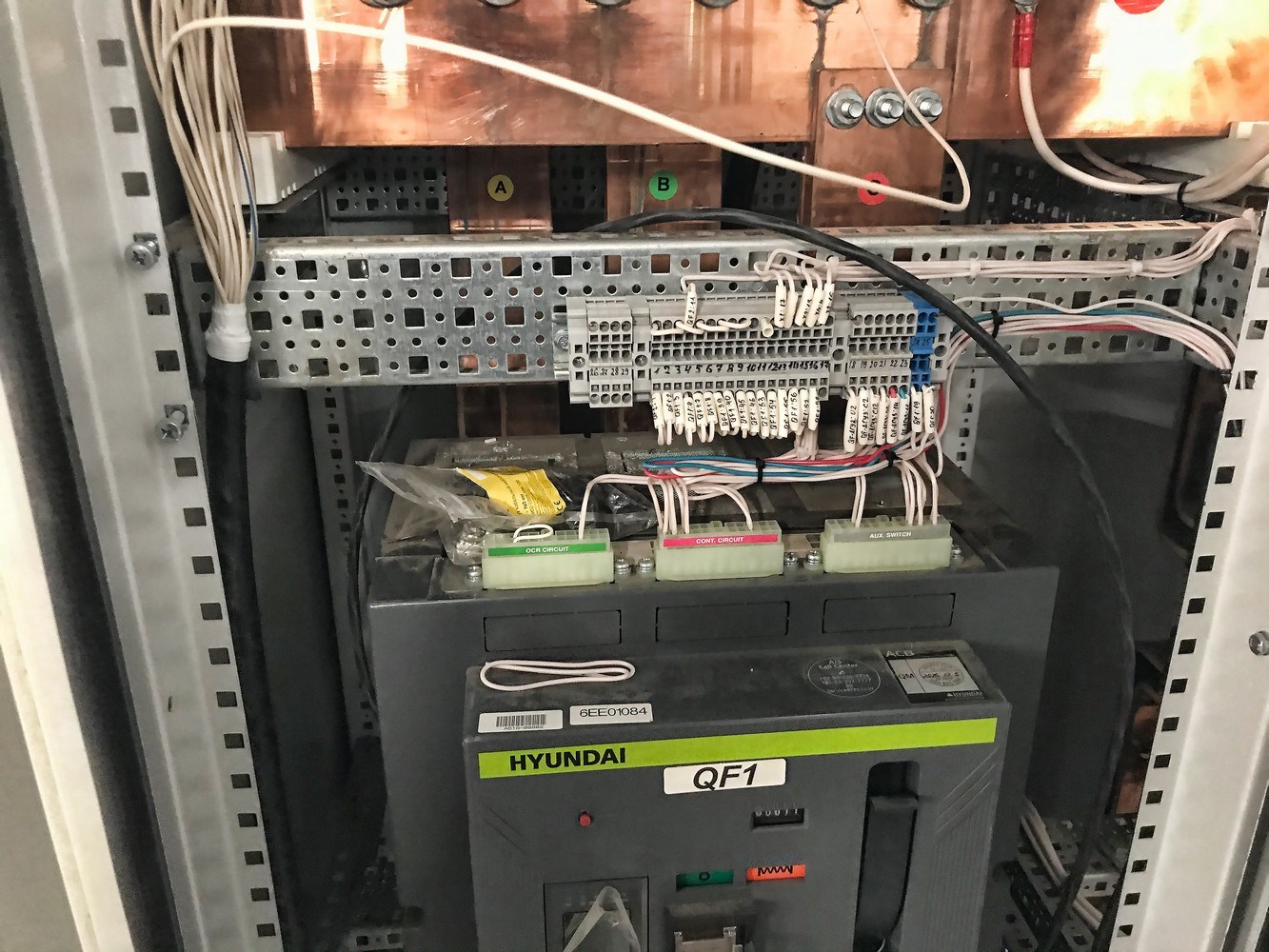

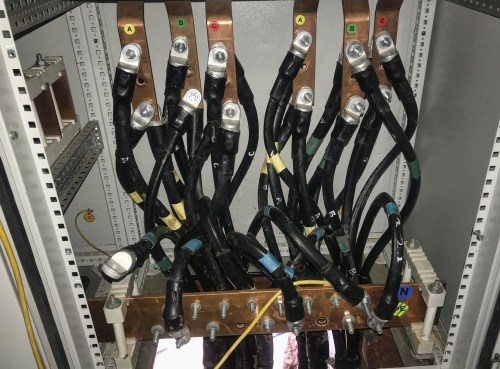

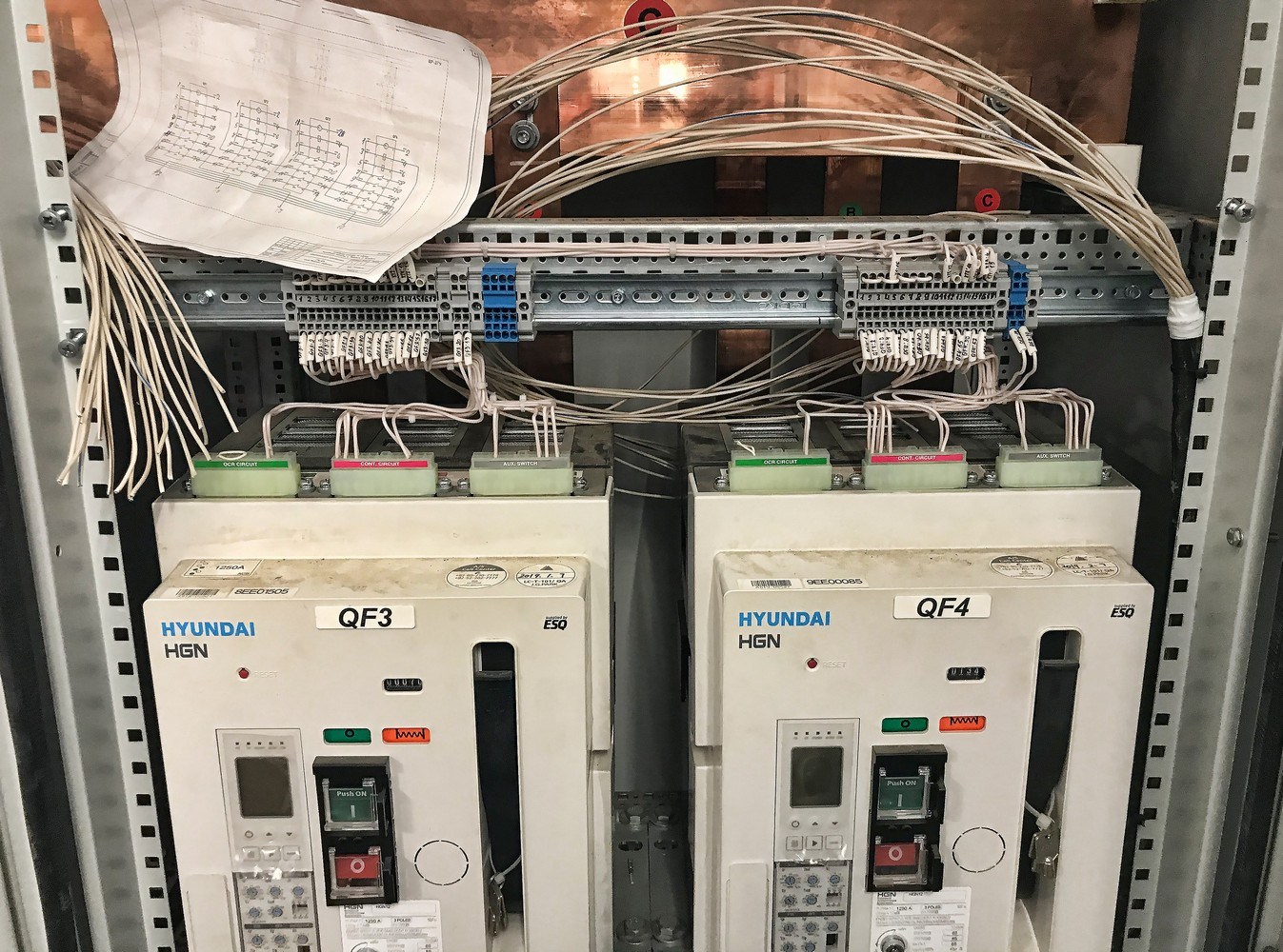

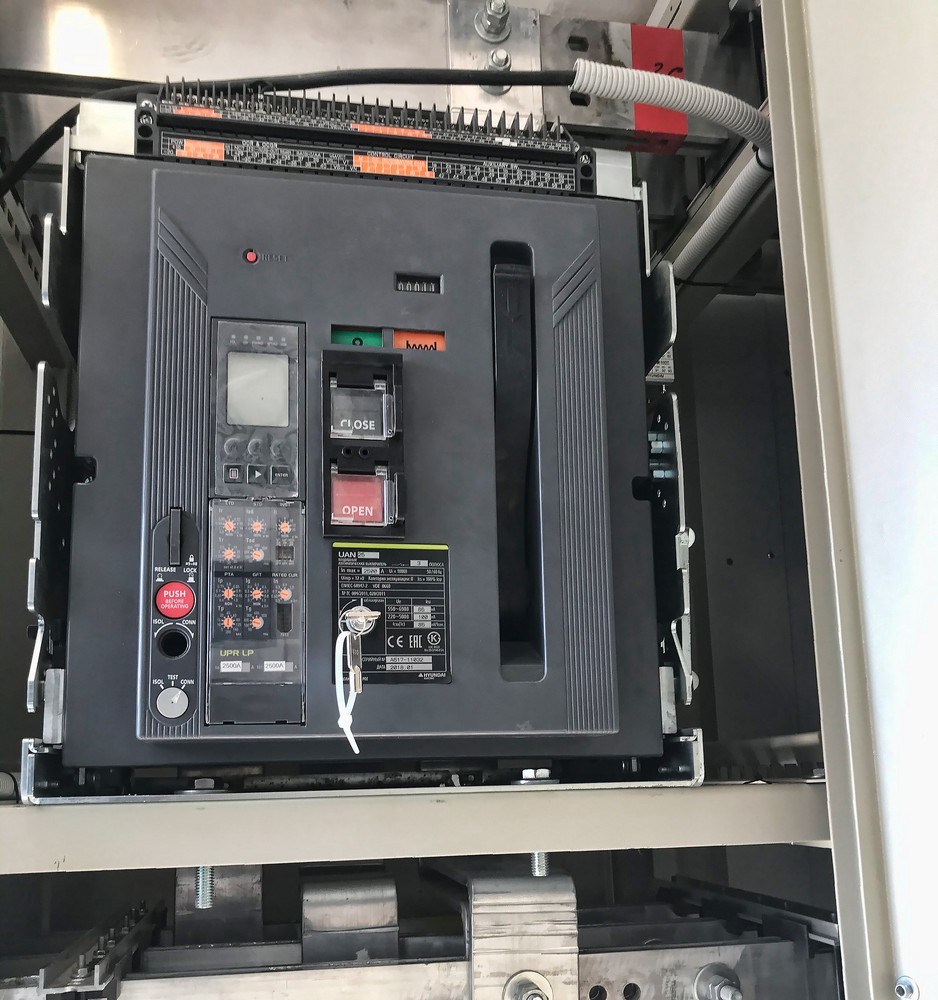

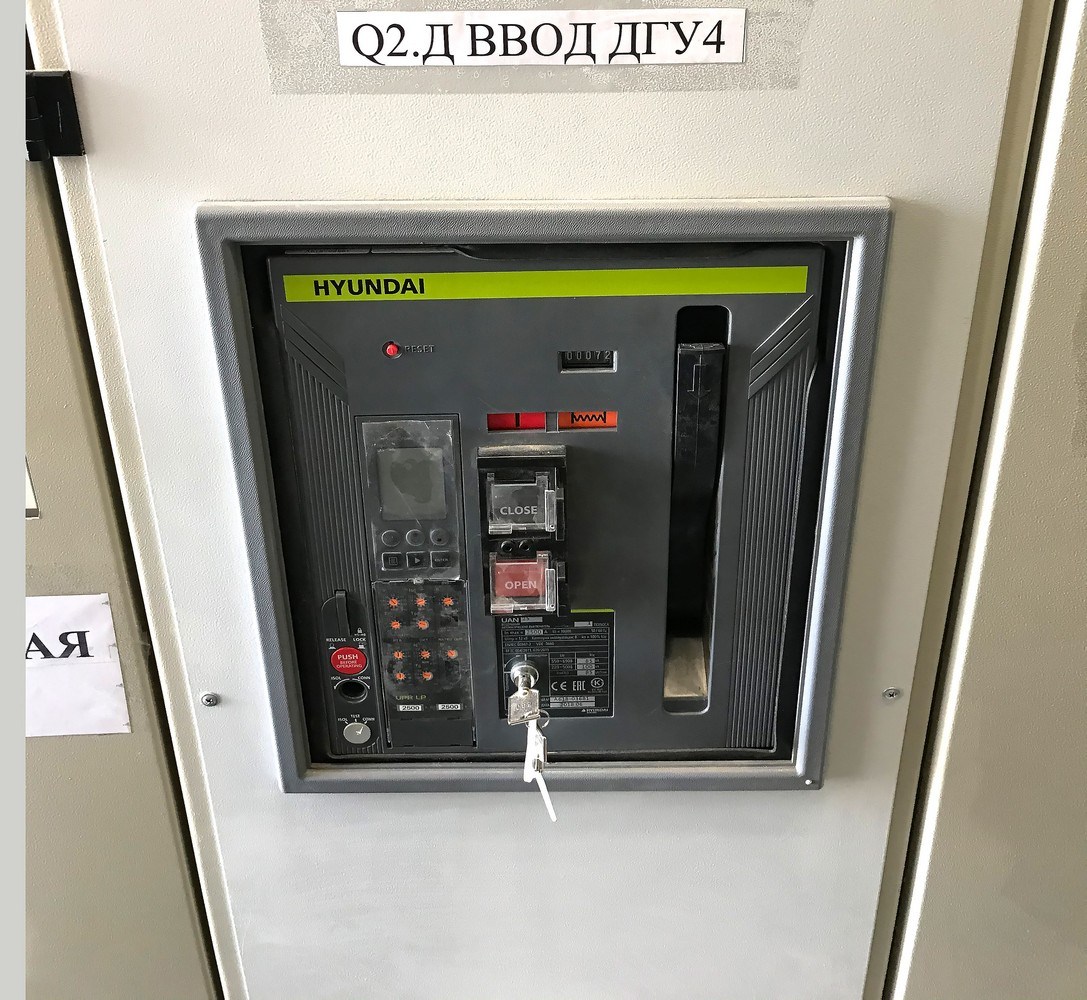

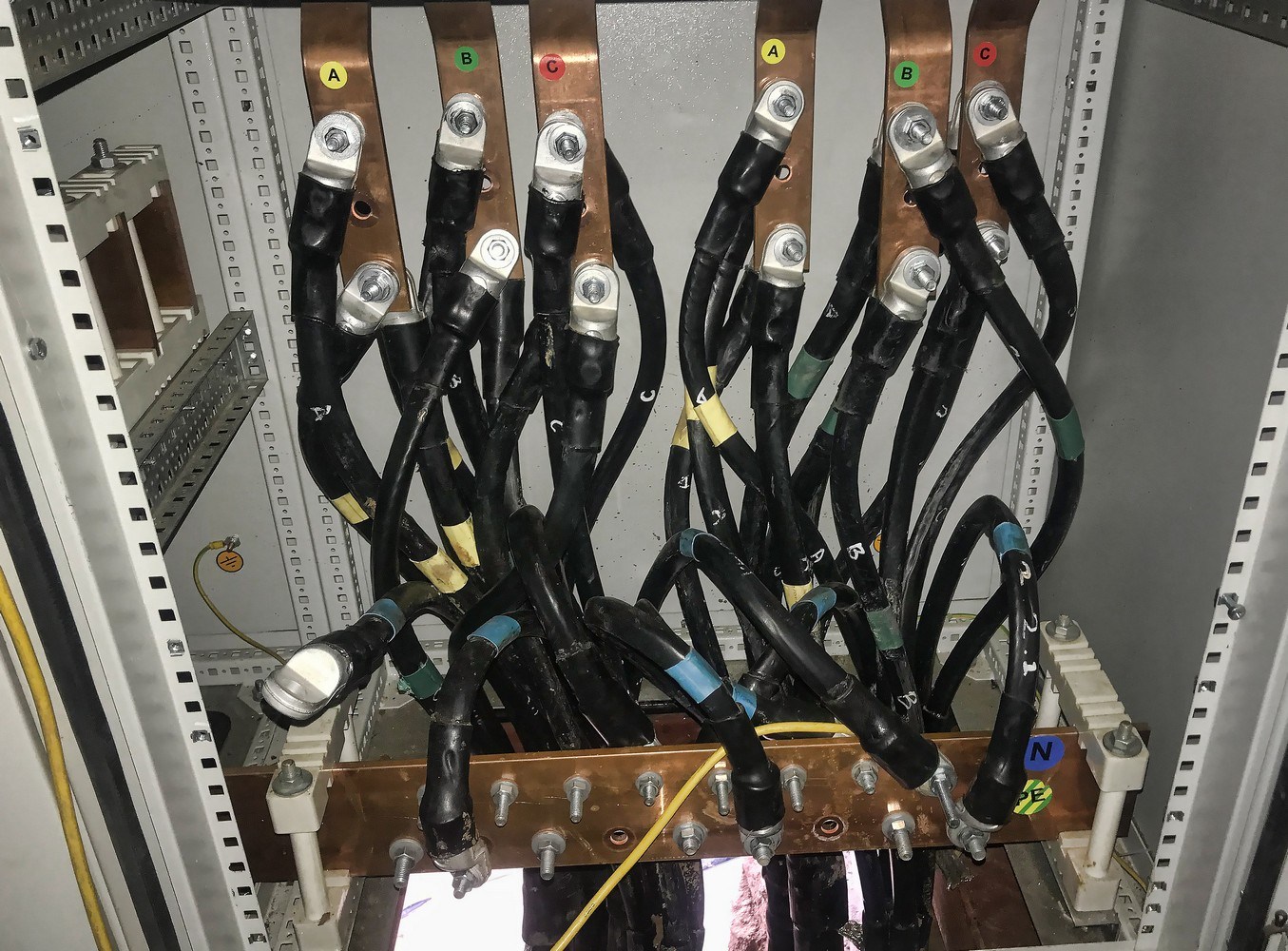

Реконструкция ТП требует замены секционного рубильника и установки на обеих ТП - воздушных автоматических выключателей 3QF Hyundai в комплекте с электроприводом и установки новых автоматических выключателей Q1.д и Q2.д Hyundai - 2500А для приема электропитания от аварийных дизель-генераторных установок.

  • Выбор трассы для прокладки кабельных линий 0,4 кВ от ДГУ до ТП:

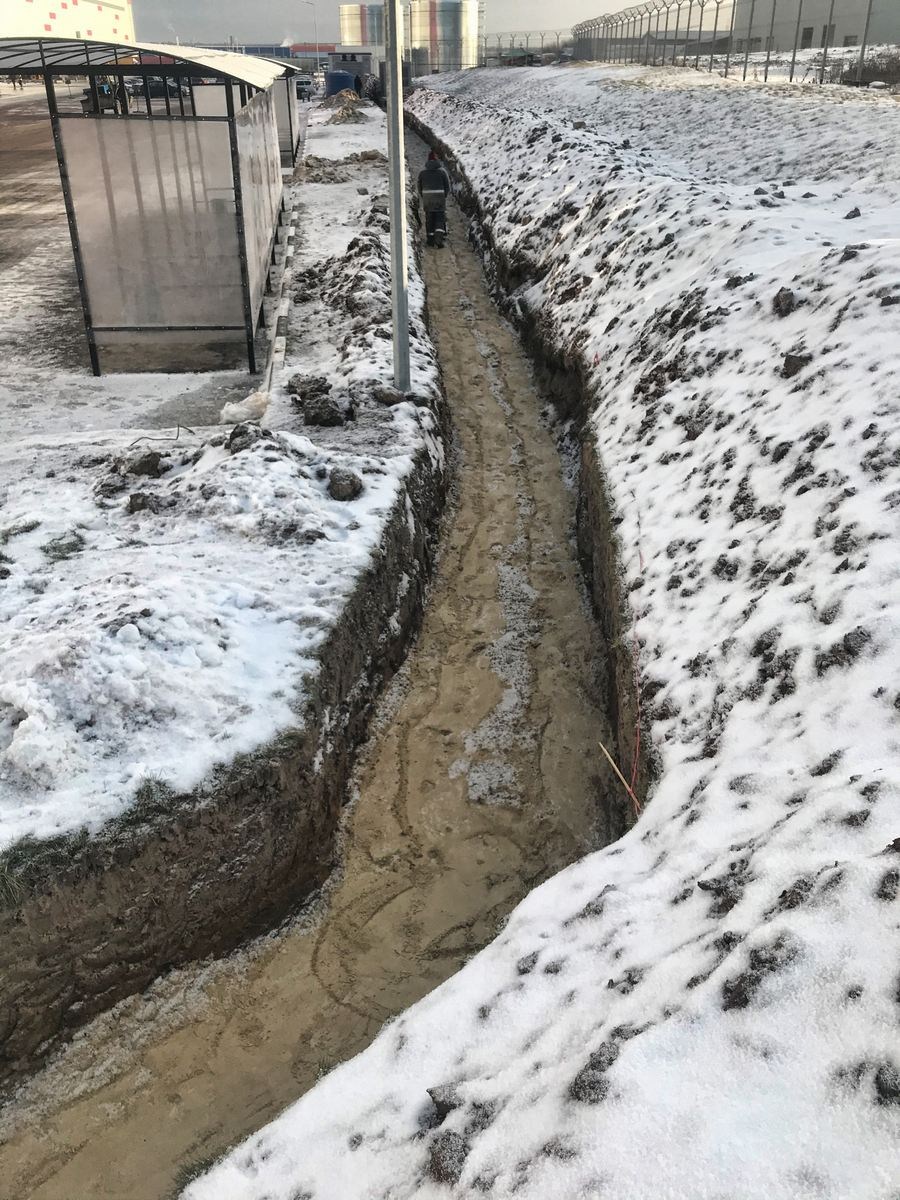

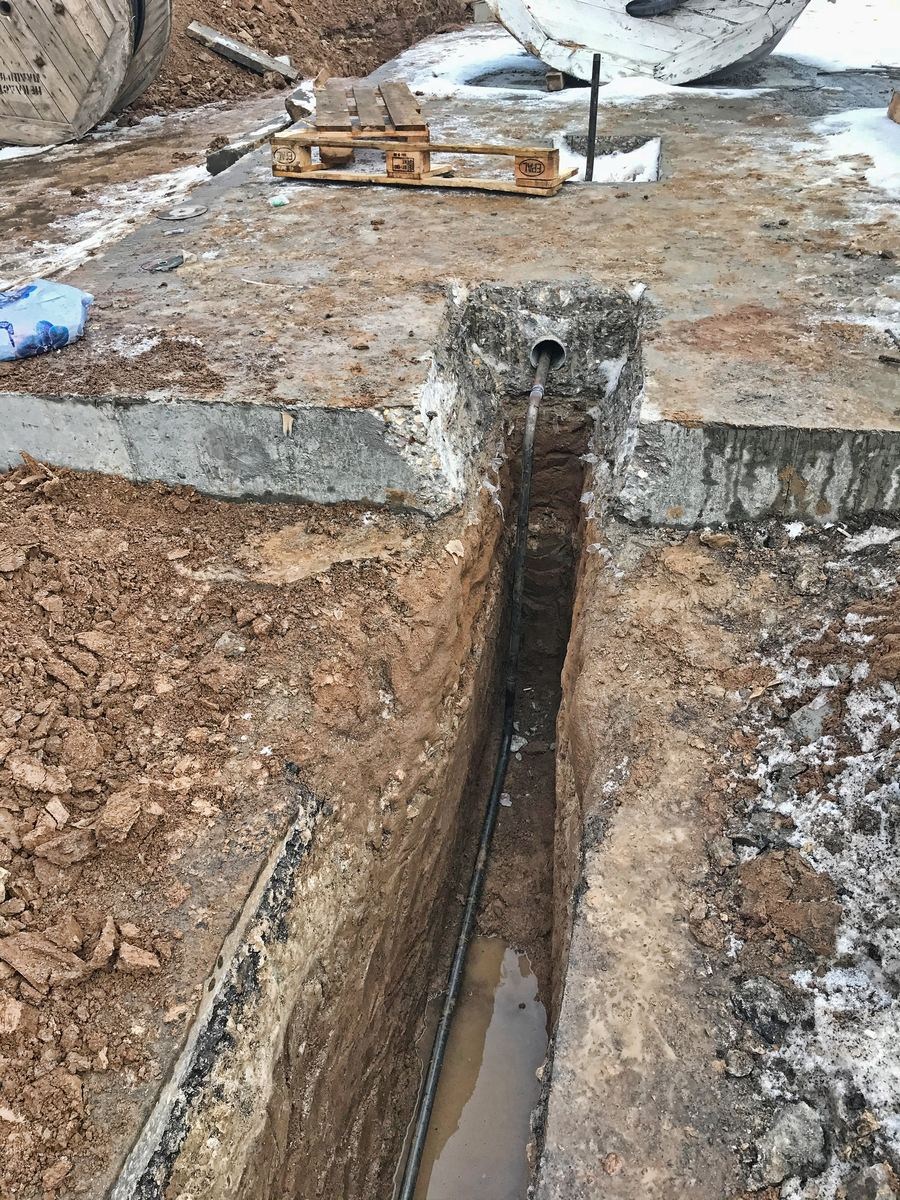

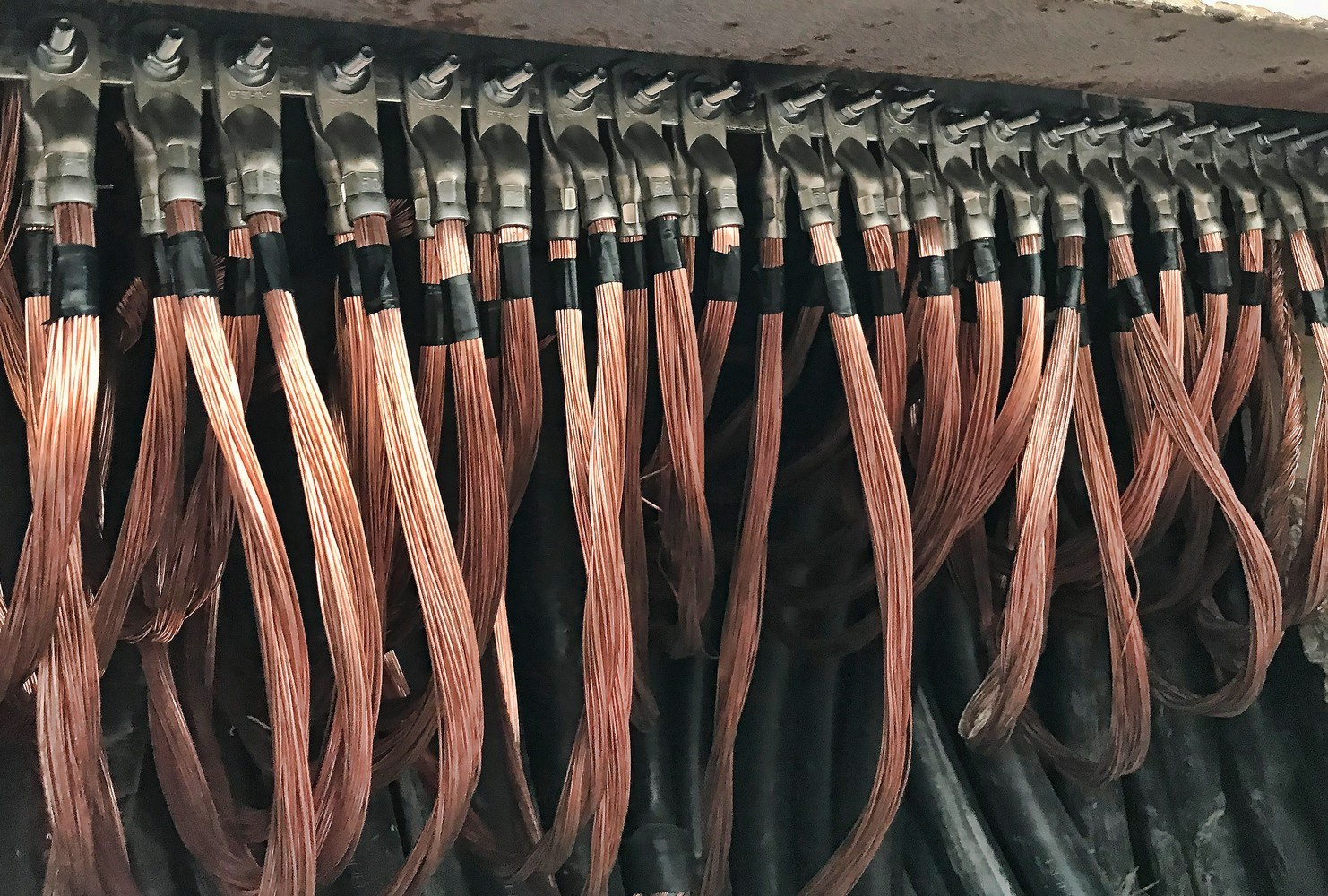

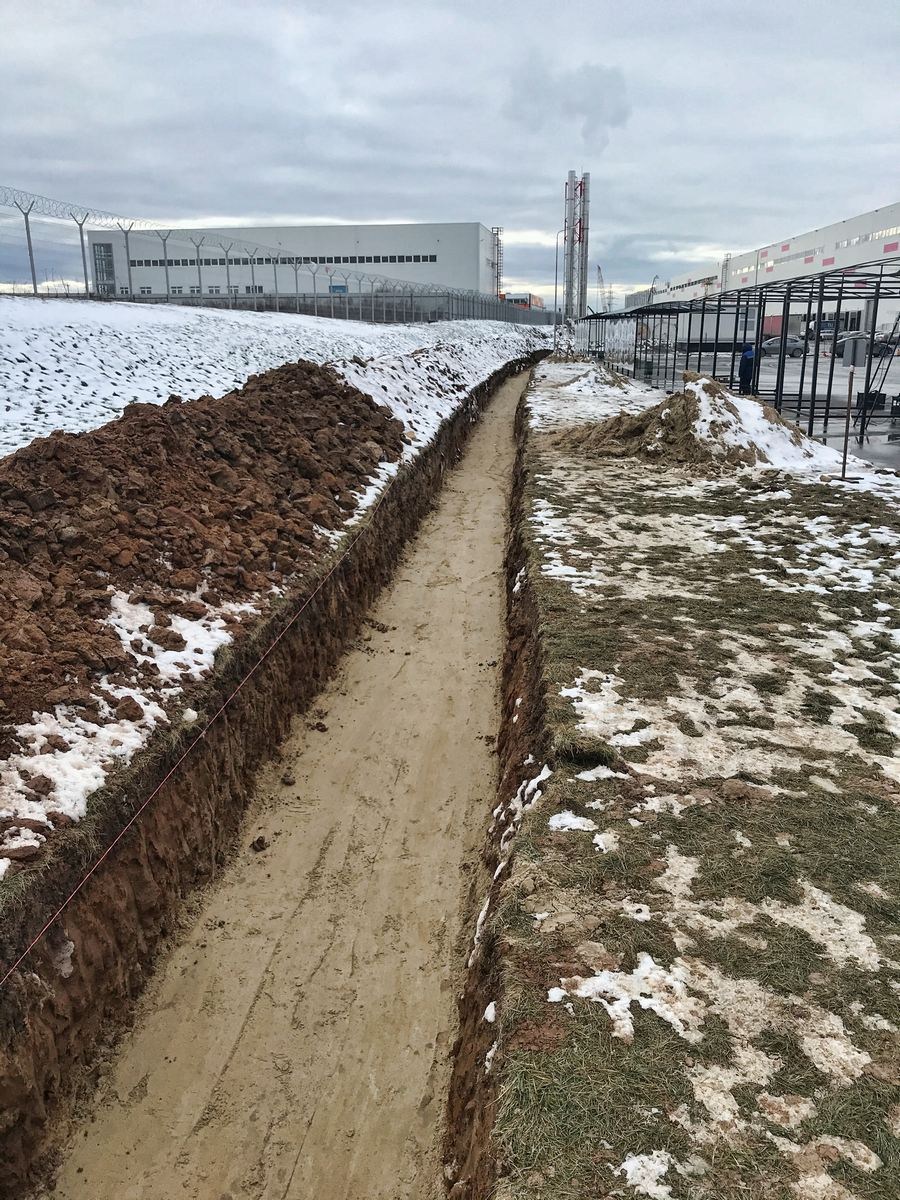

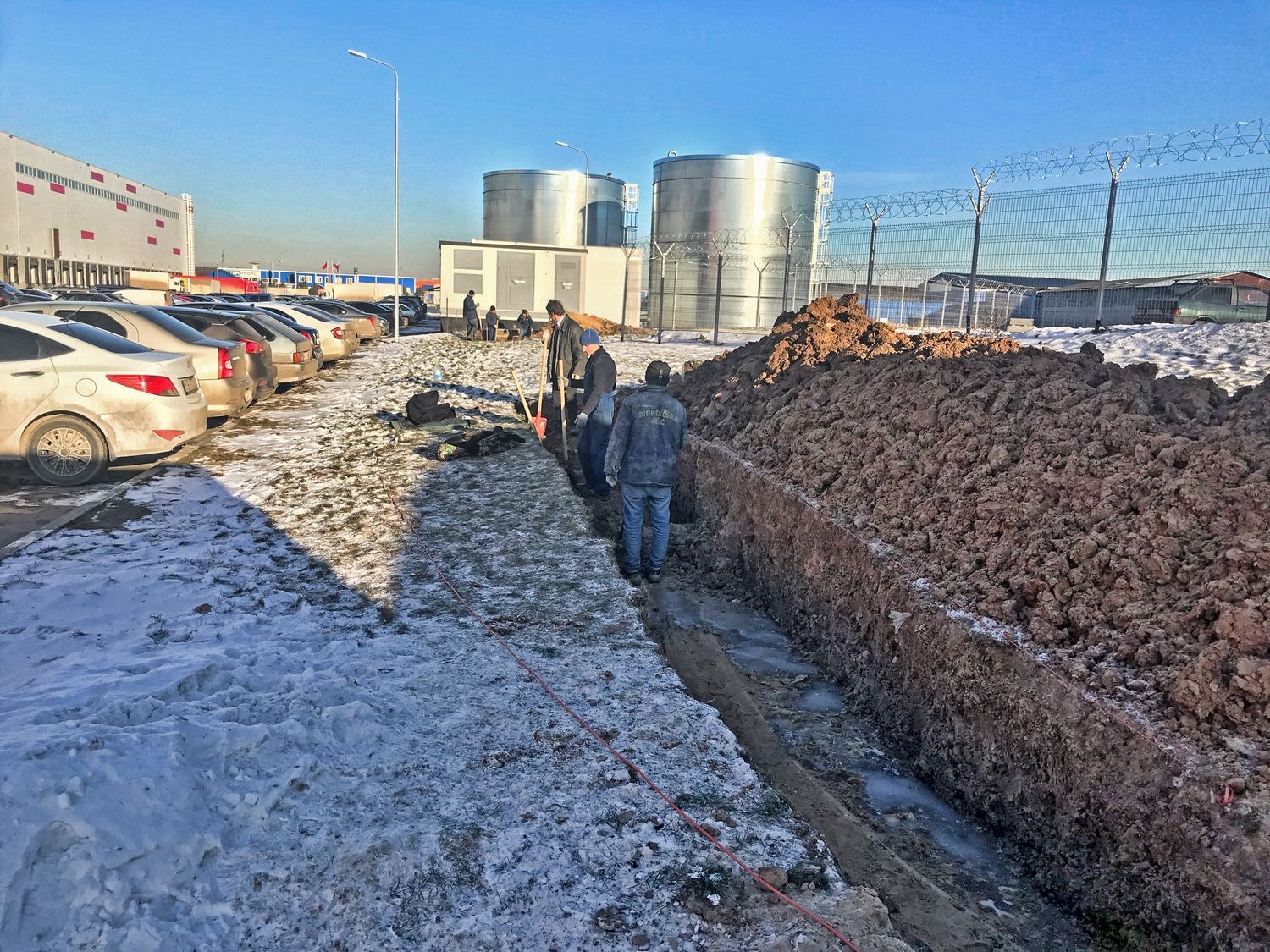

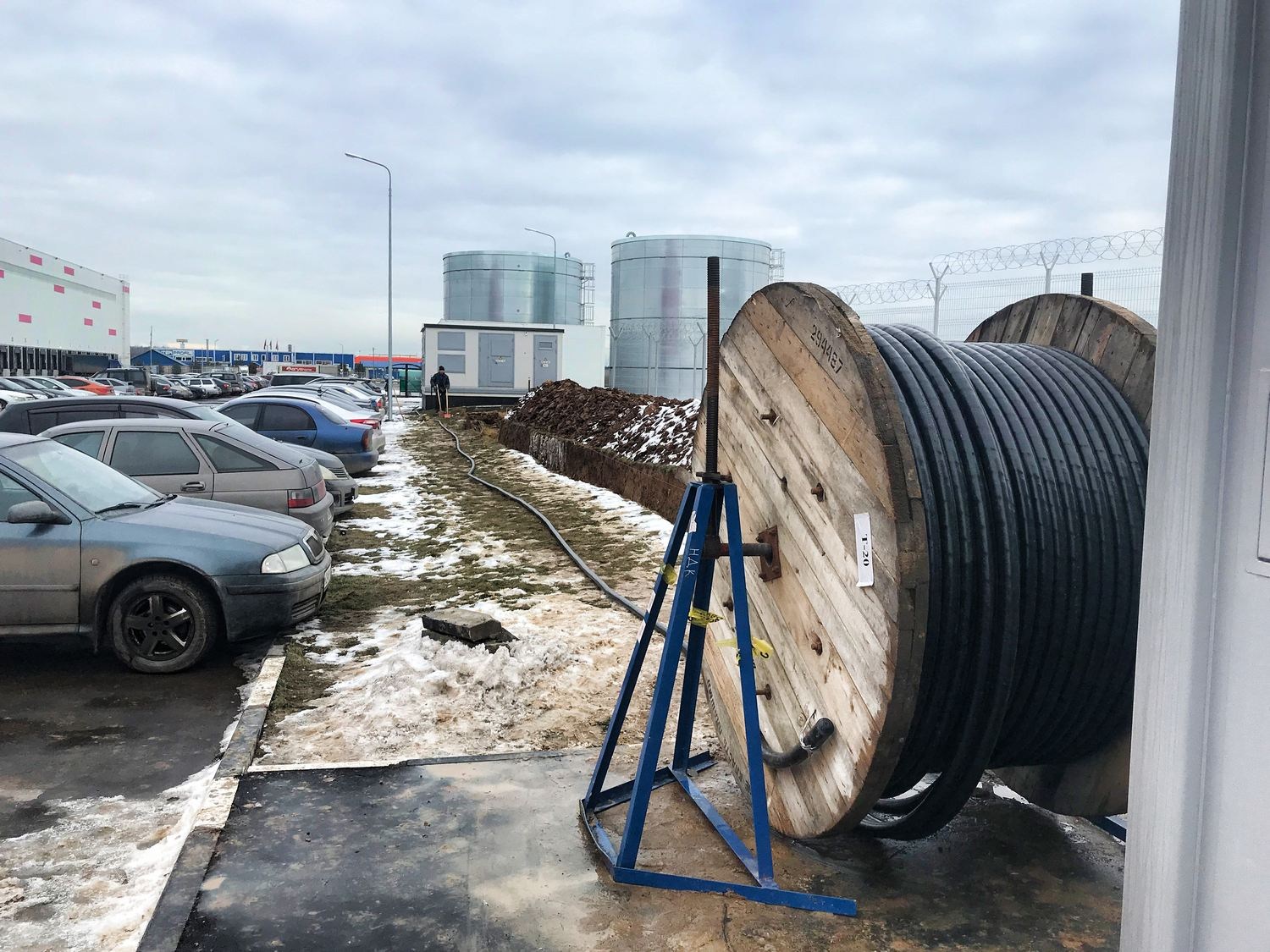

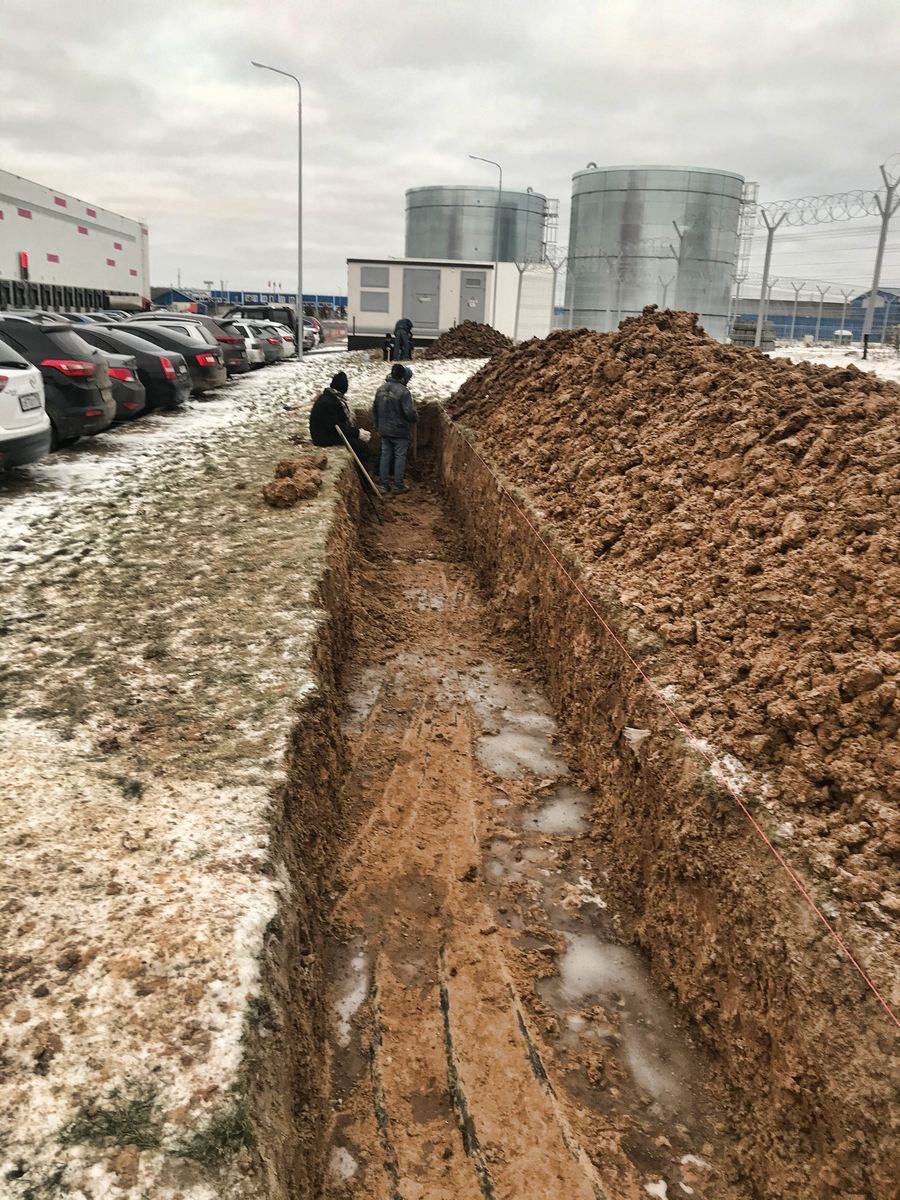

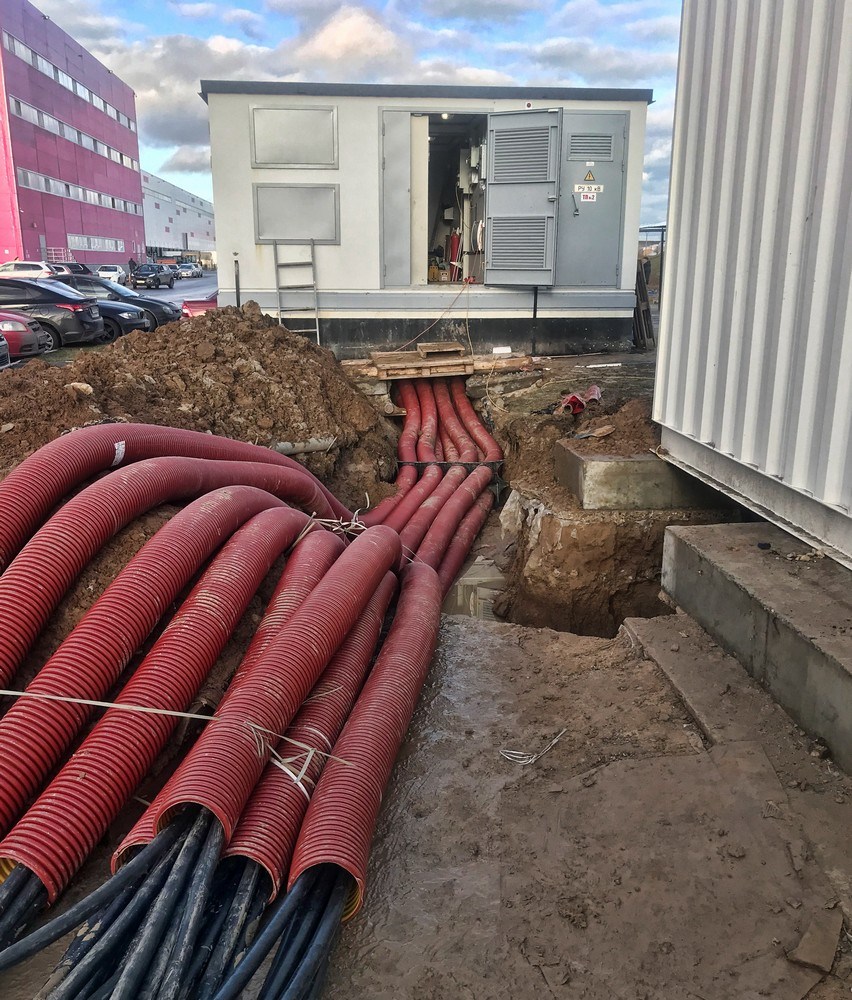

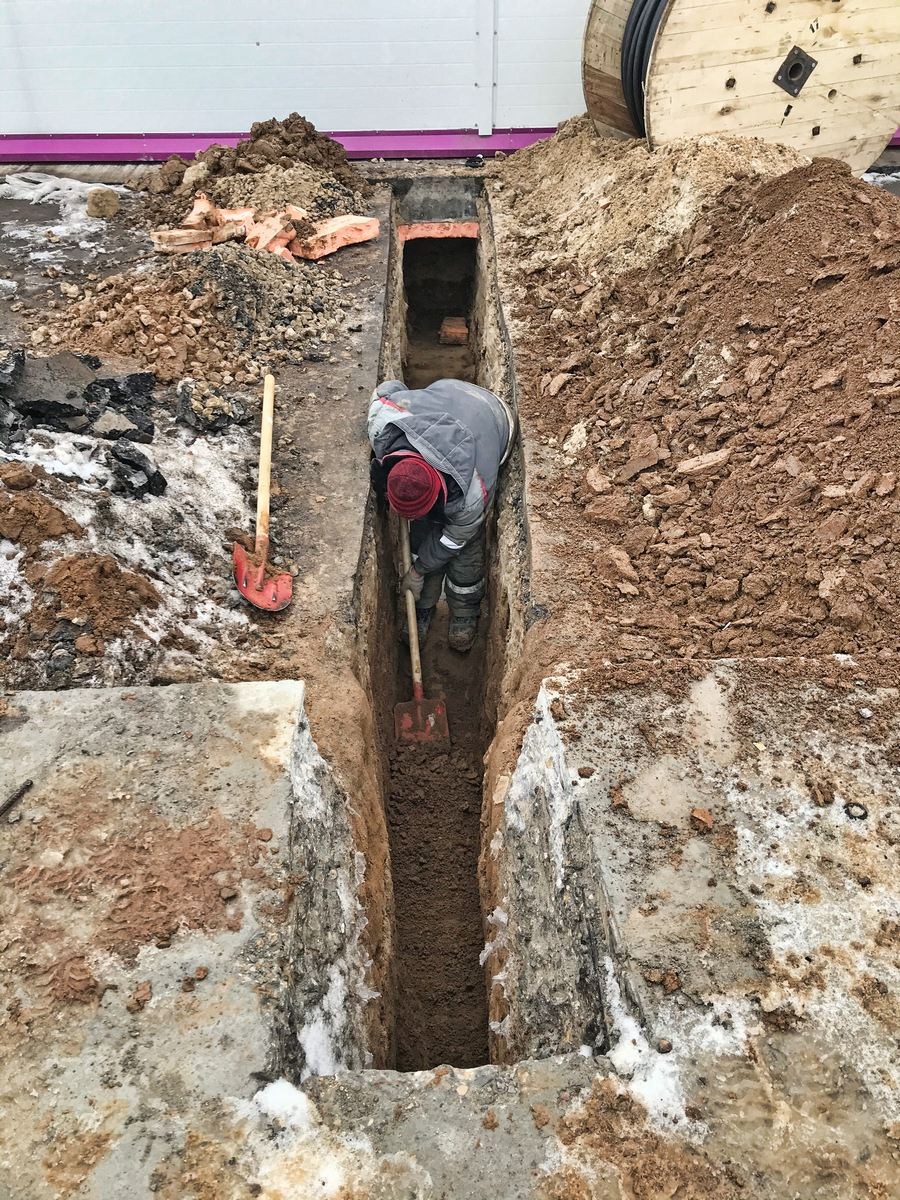

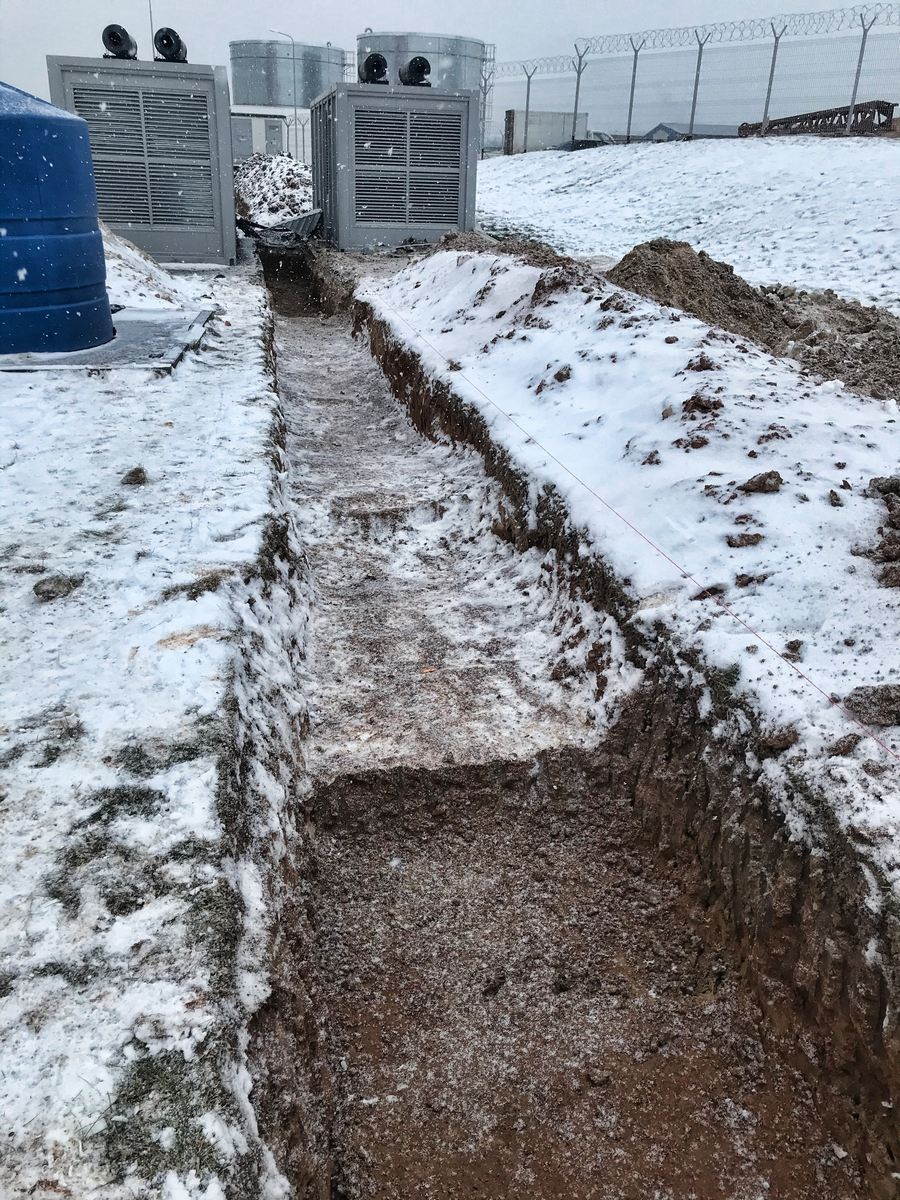

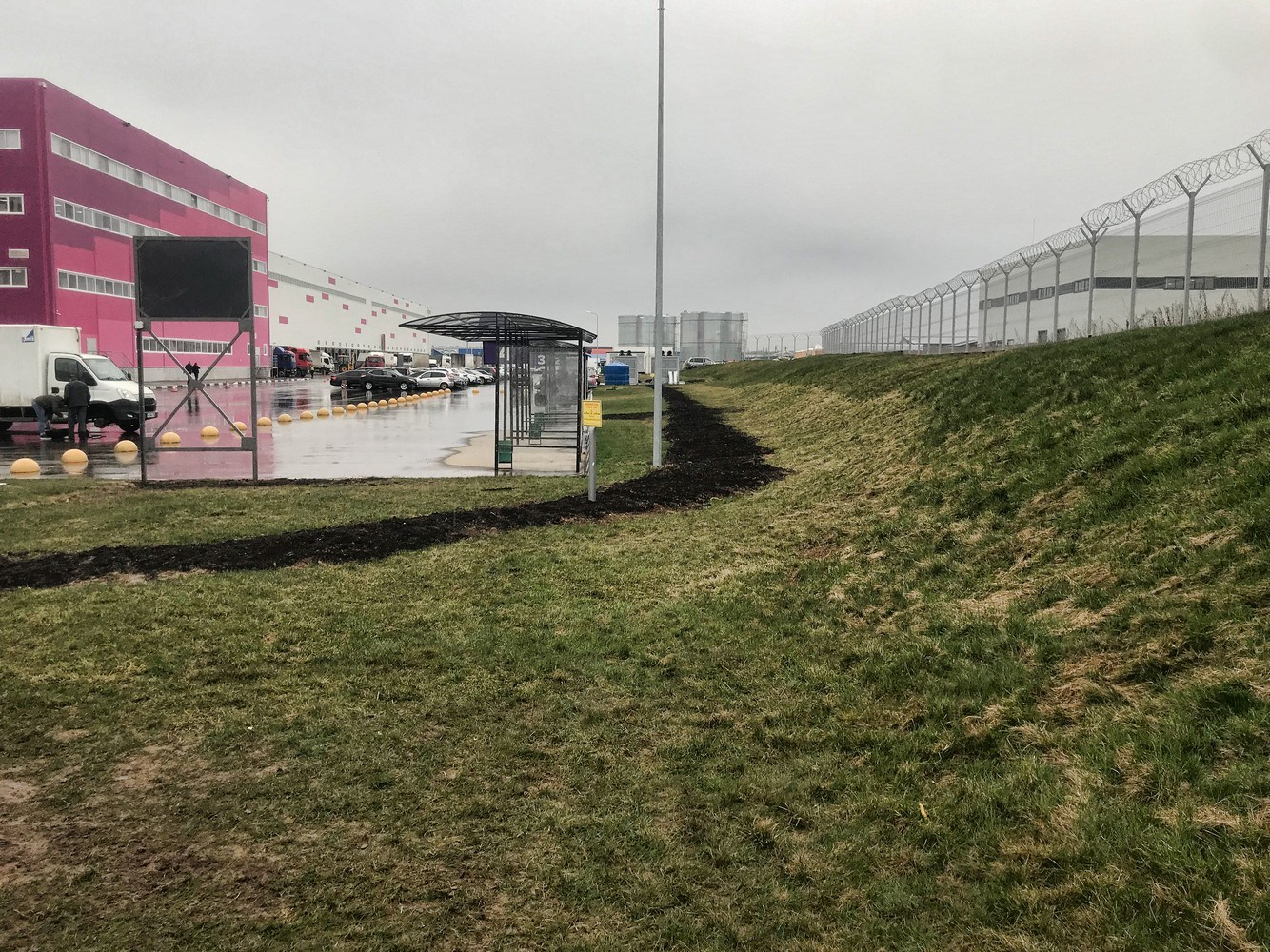

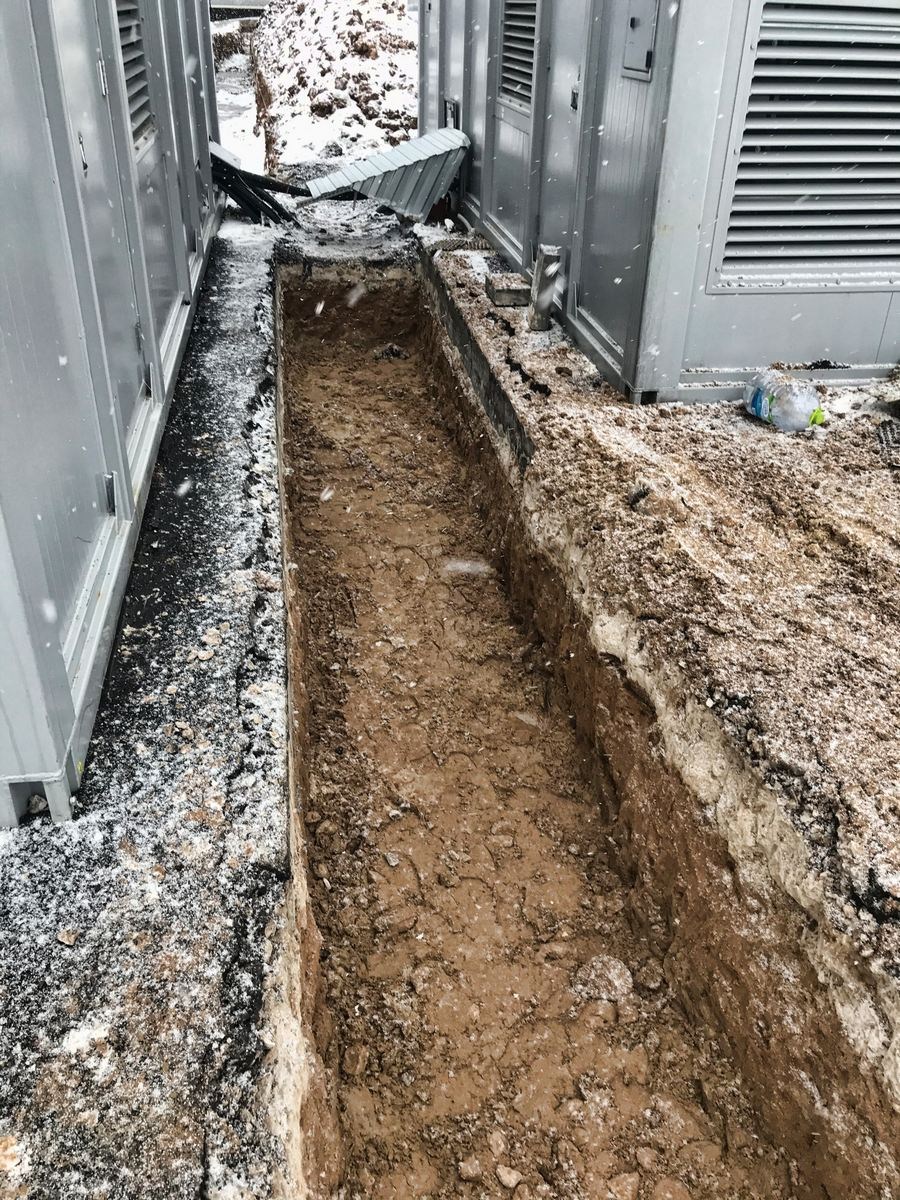

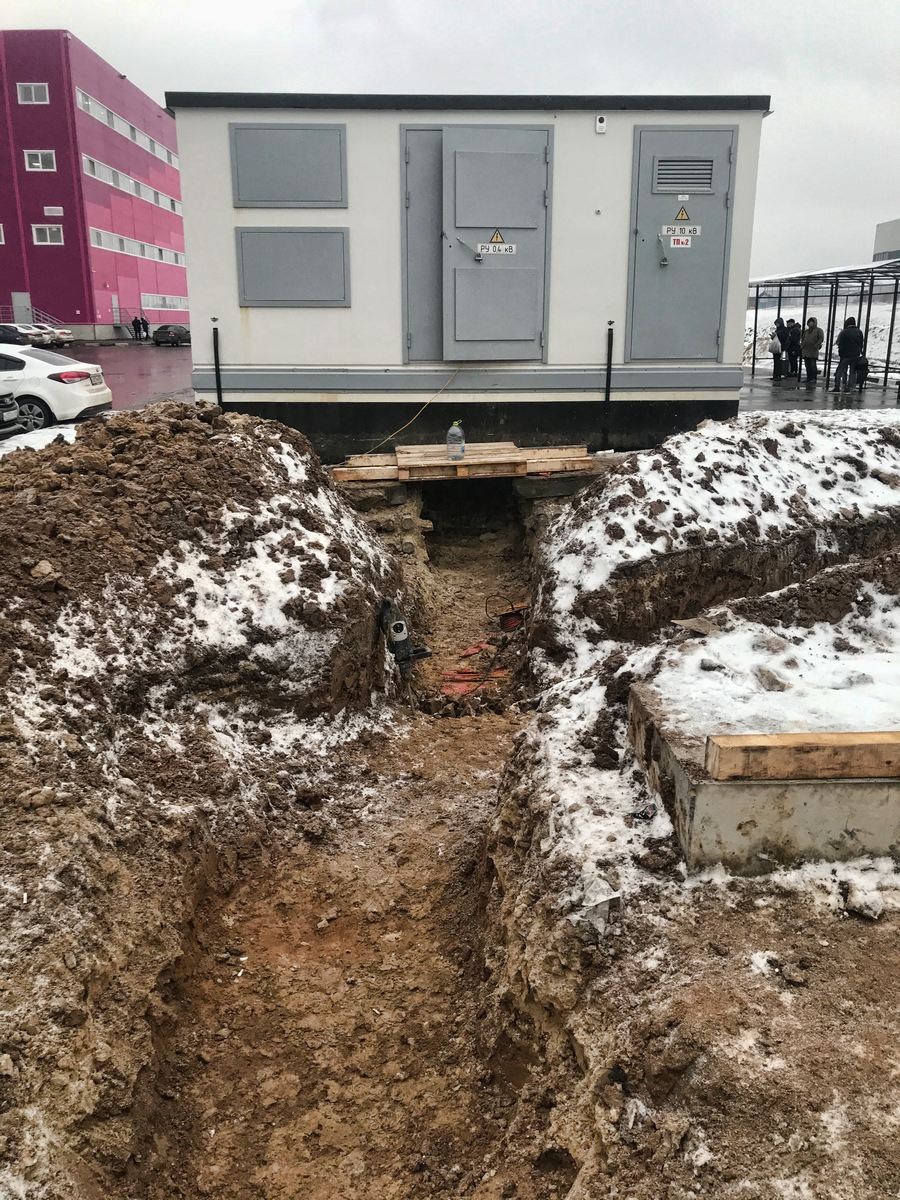

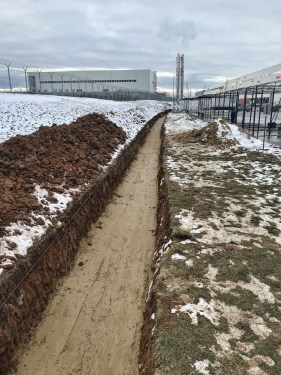

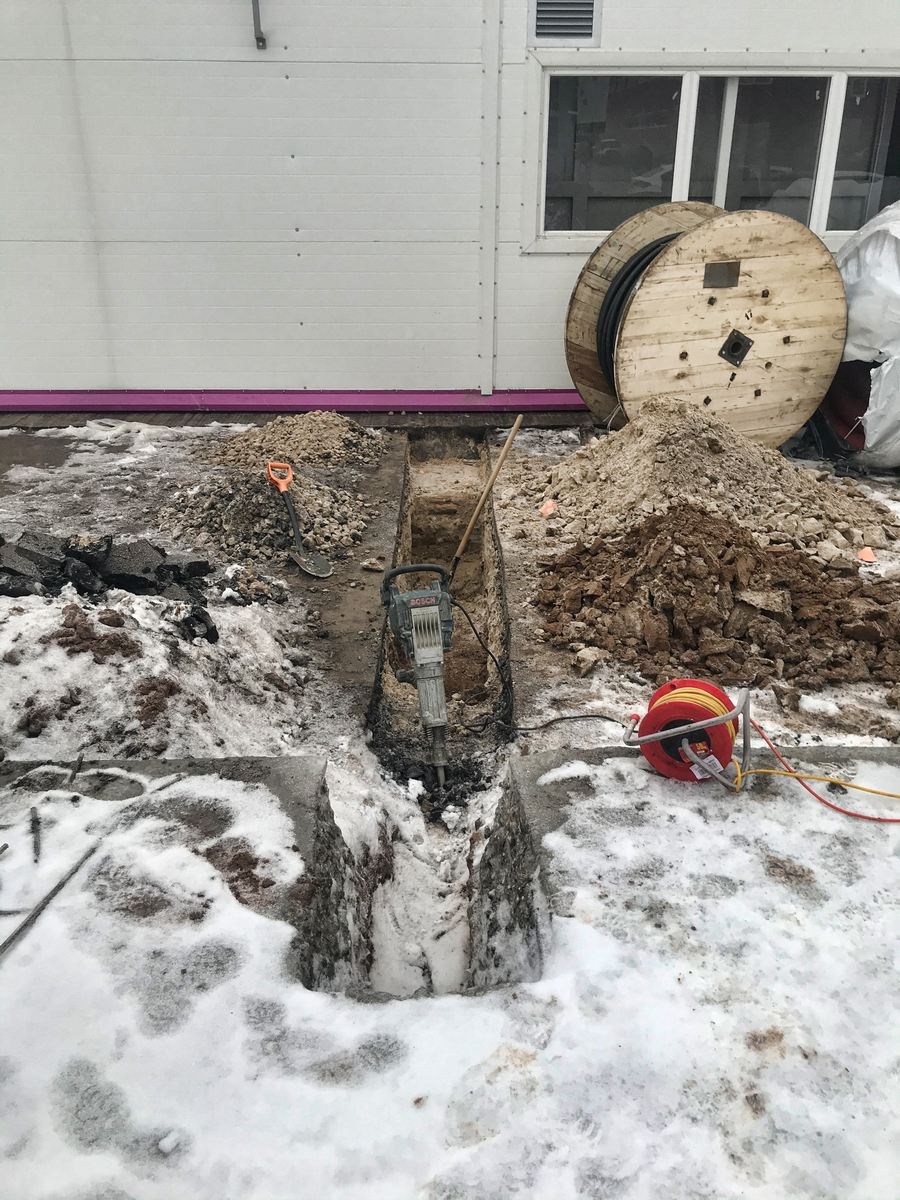

Выбор кабелей и способ прокладки выполнен в соответствии с требованиями ПУЭ. К прокладке принимаются четырехжильные бронированные кабели 1 кВ с алюминиевыми жилами марки АПвБбШп-1. Прокладка кабельных линий 0,4 кВ выполняется в земле (в траншее). Трассы выбраны с учетом наименьшего расхода кабеля.

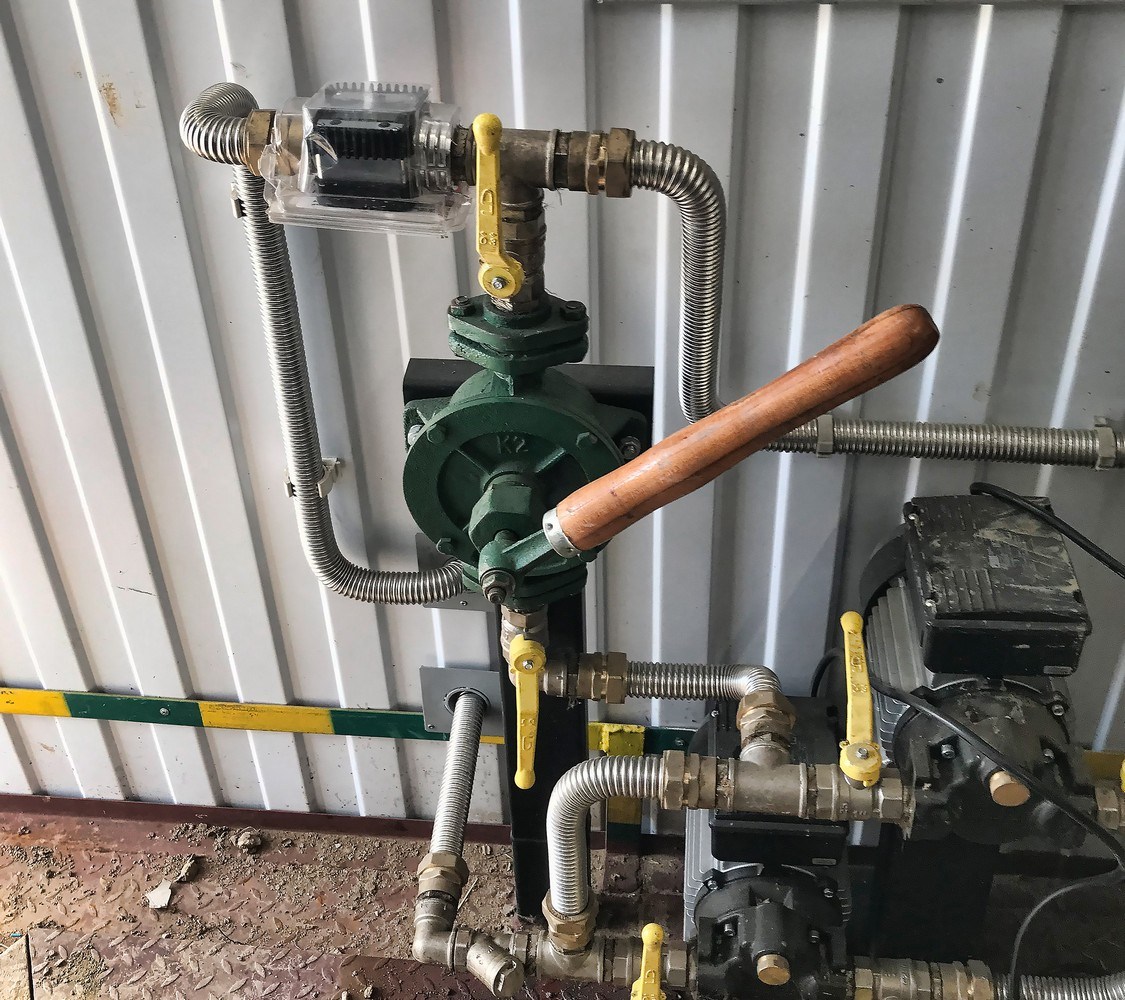

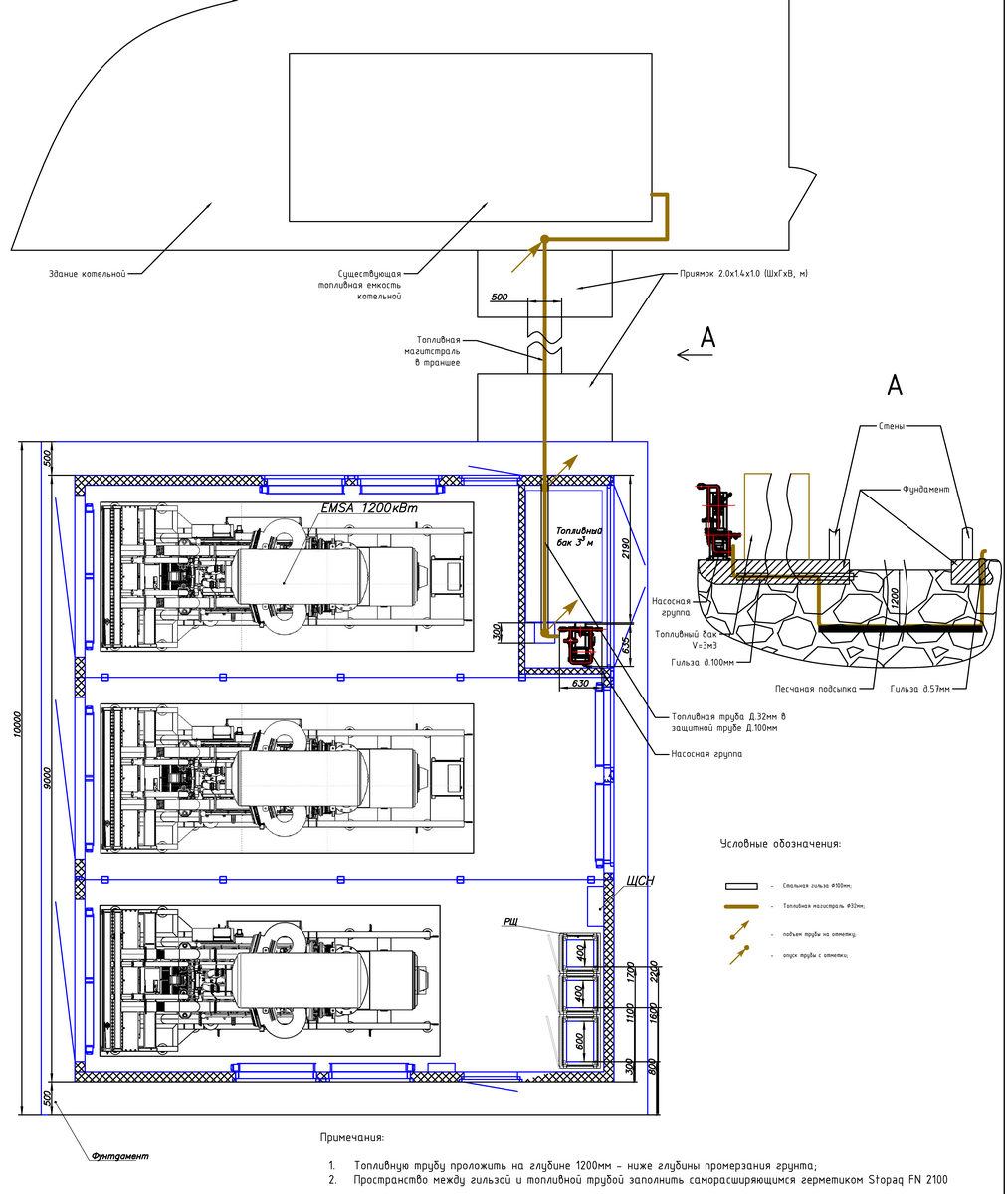

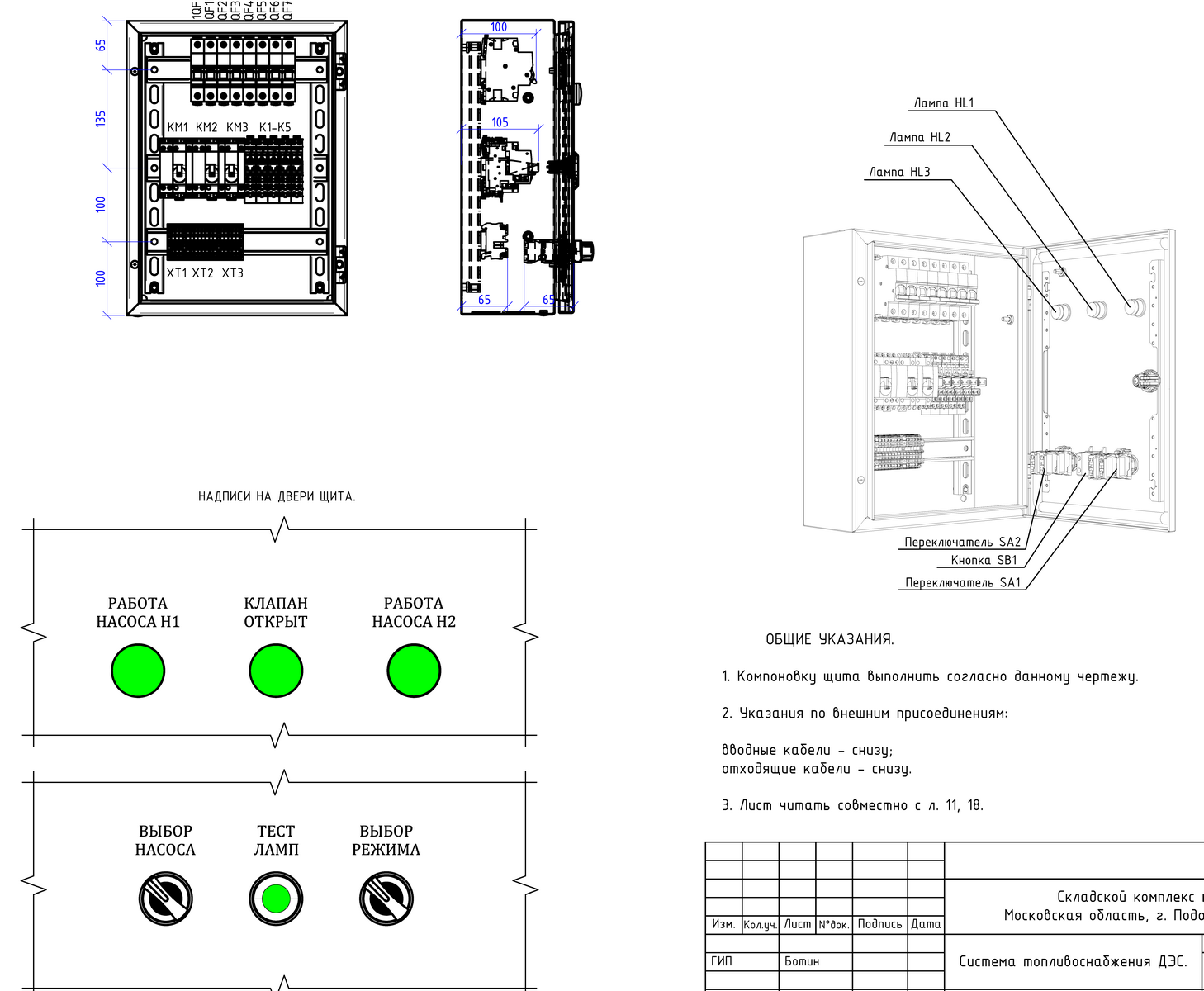

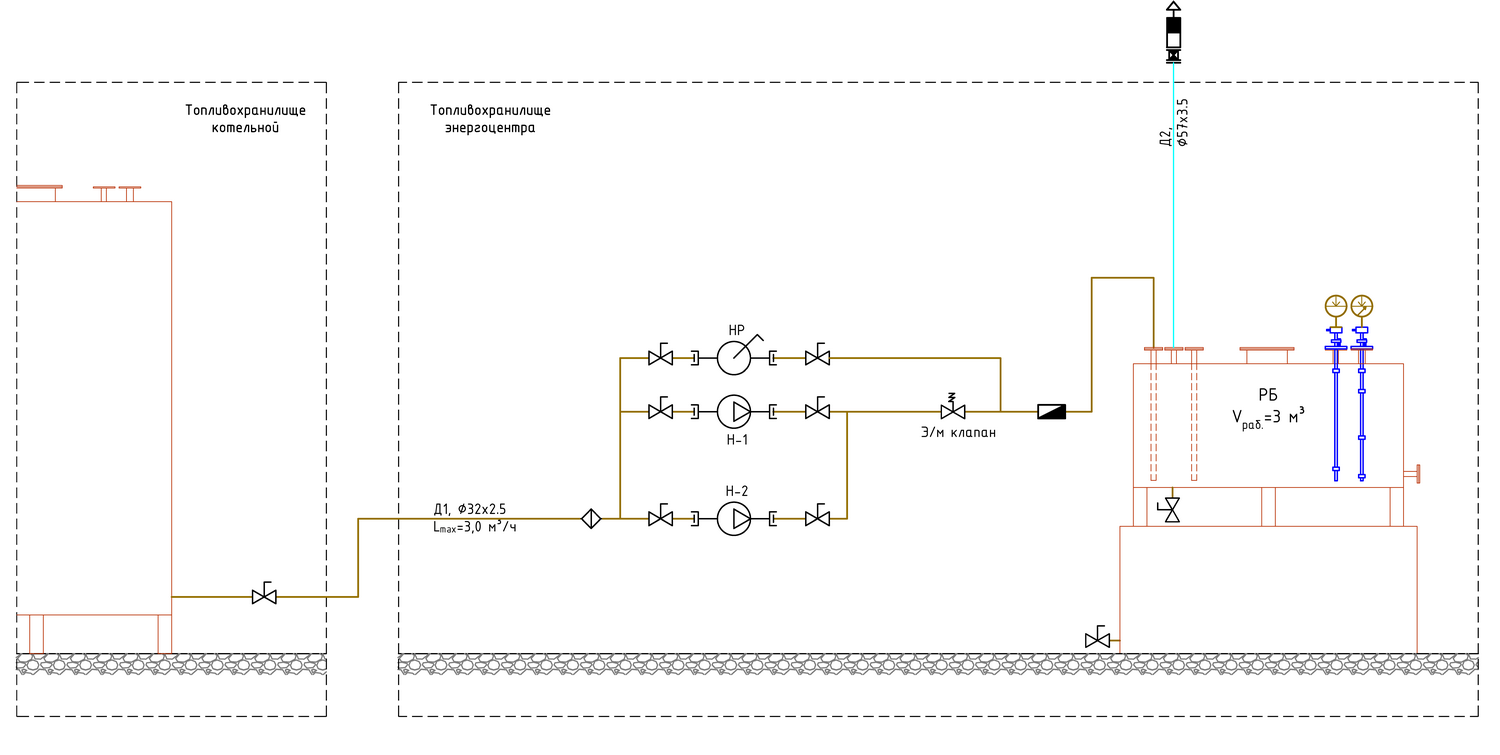

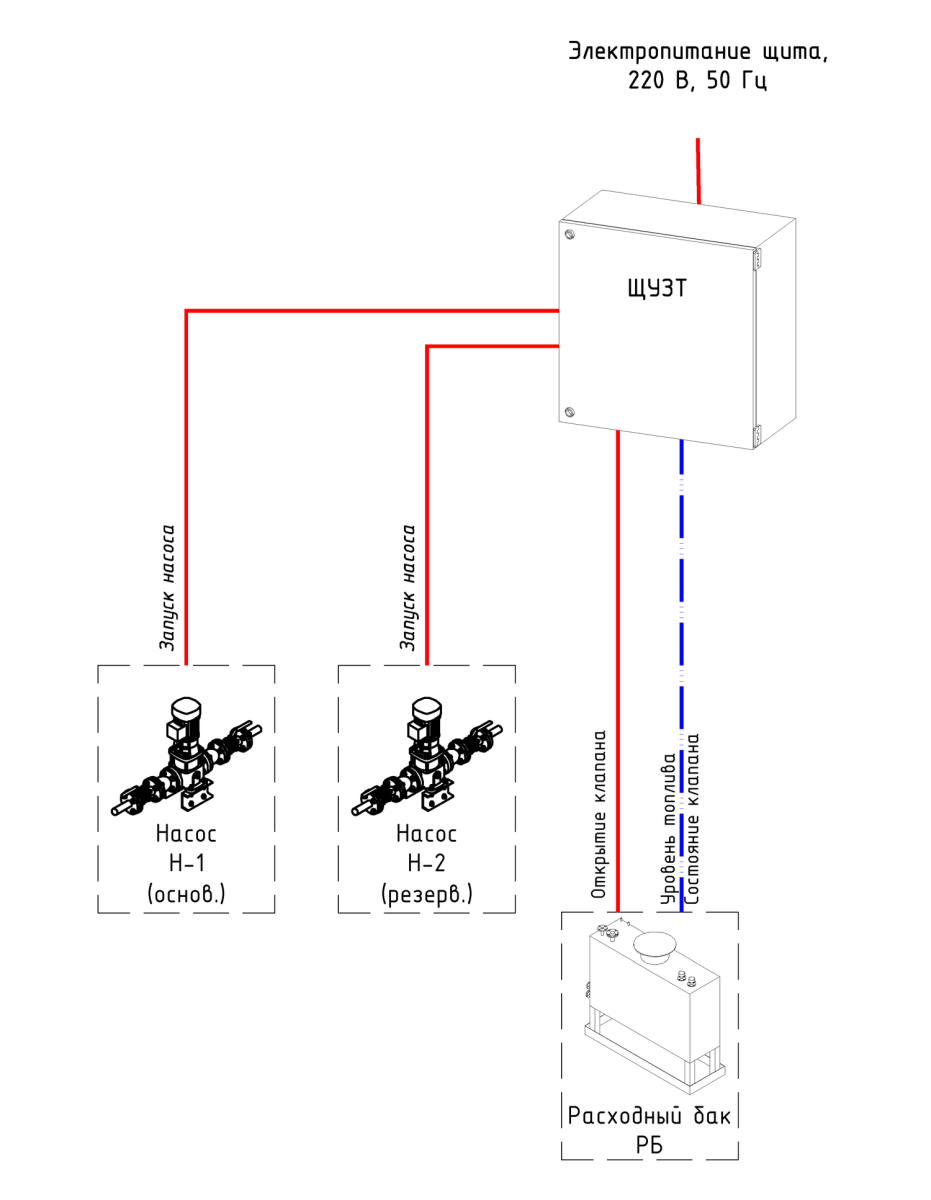

Также предусмотрено проектирование системы топливоснабжения станций. Схема системы автоматического топливоснабжения включает в себя план расположения оборудования, прокладки трубопроводов, прокладки кабельных линий, установки насосного оборудования.

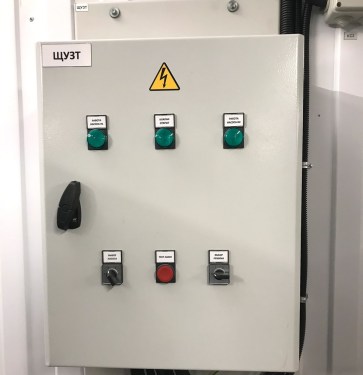

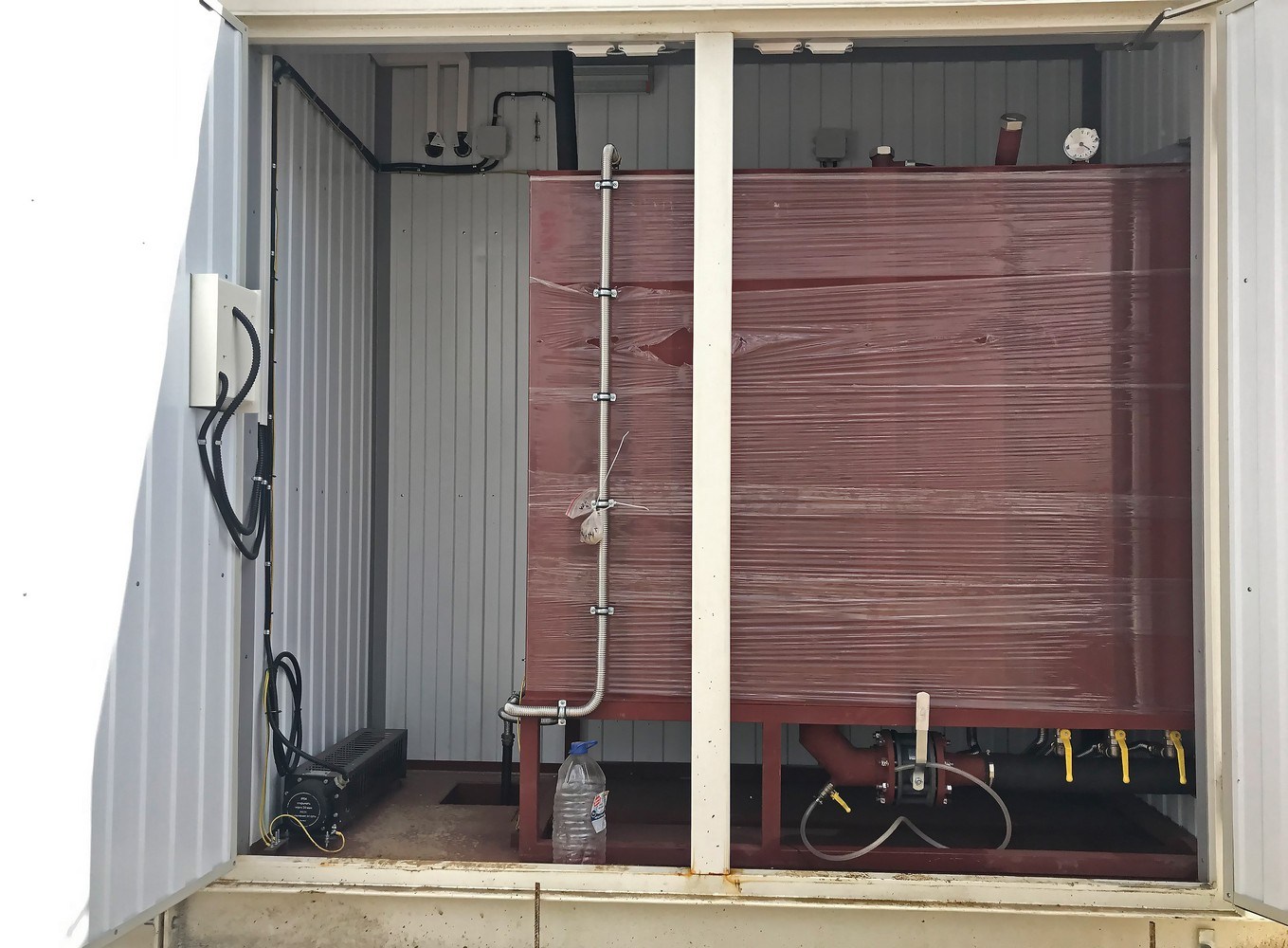

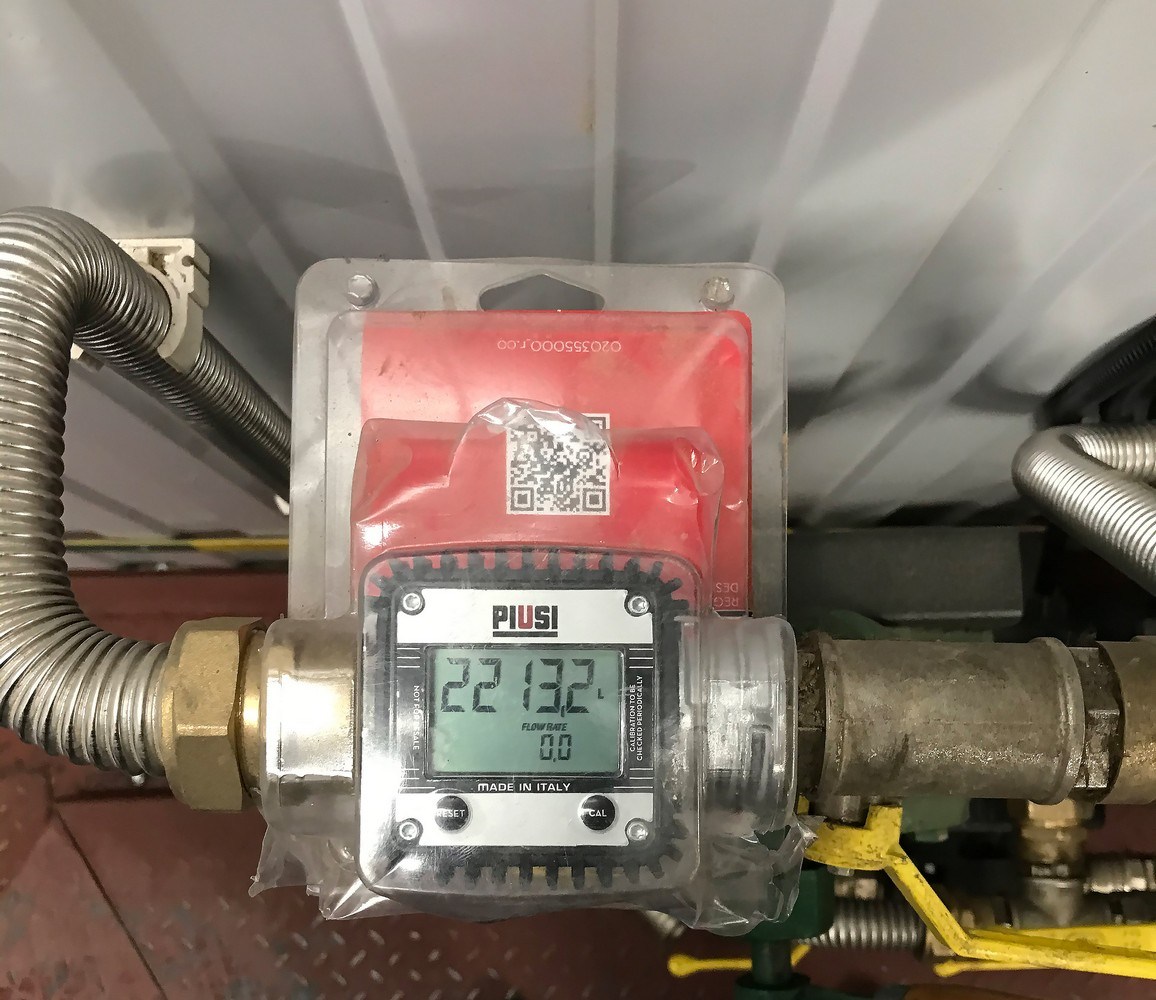

Из основного хранилища по трубопроводу топливо поступает в расходный бак ДГУ. Насосная группа, топливный резервуар на 3000 литров и щит управления закачкой топлива установлены в контейнере ДГУ.

Поставленное оборудование:

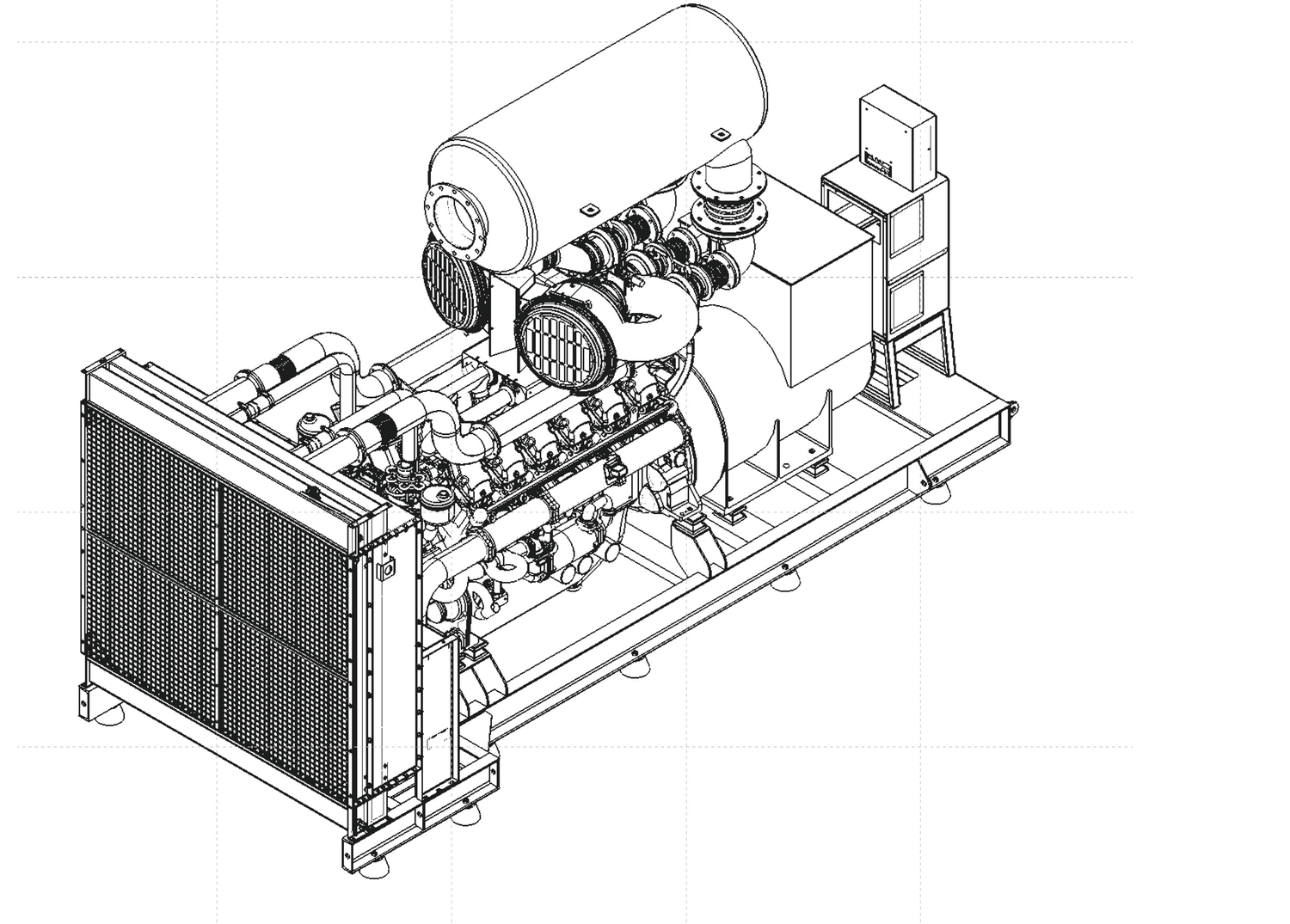

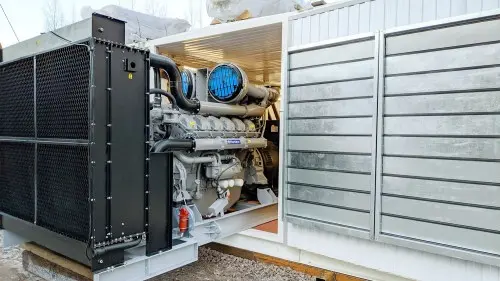

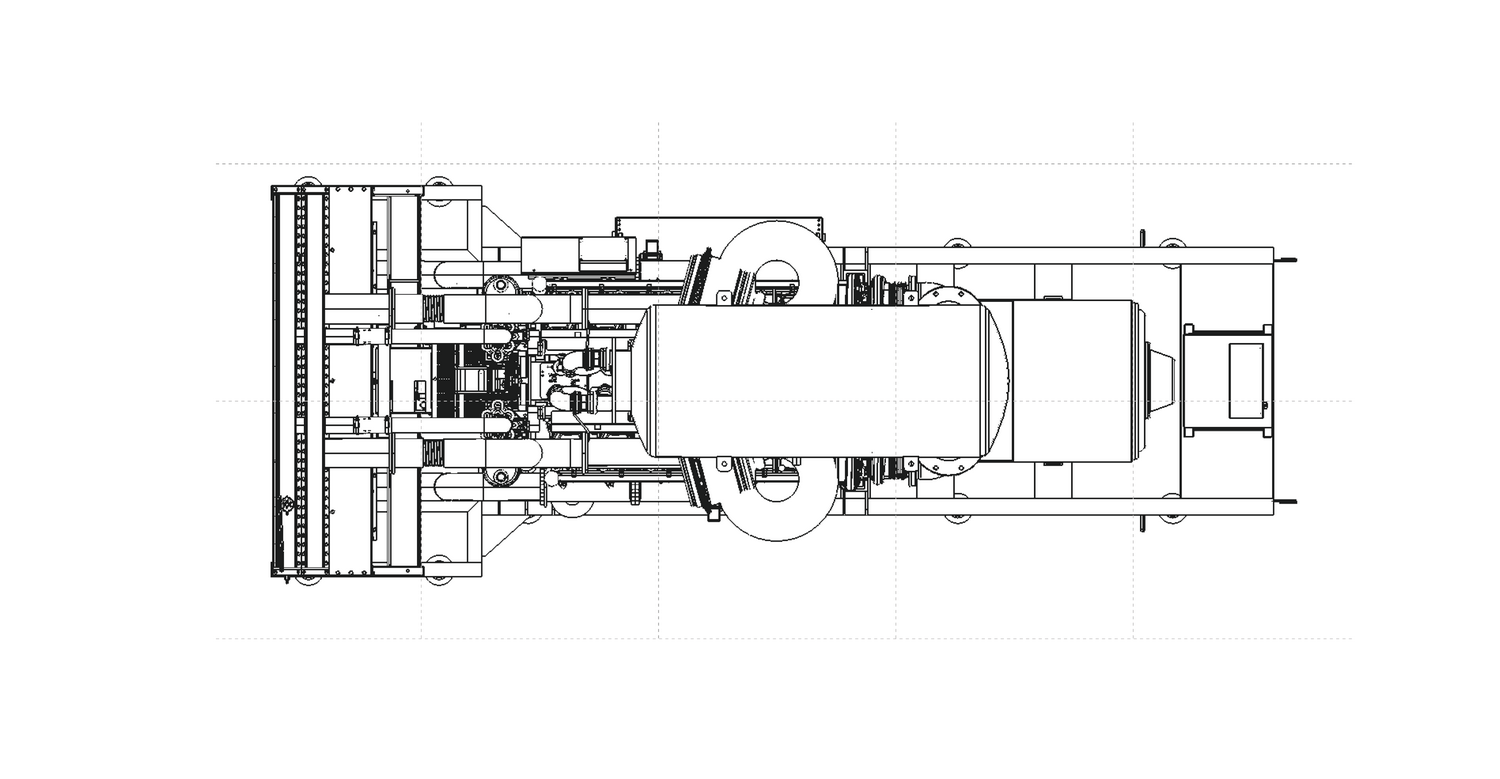

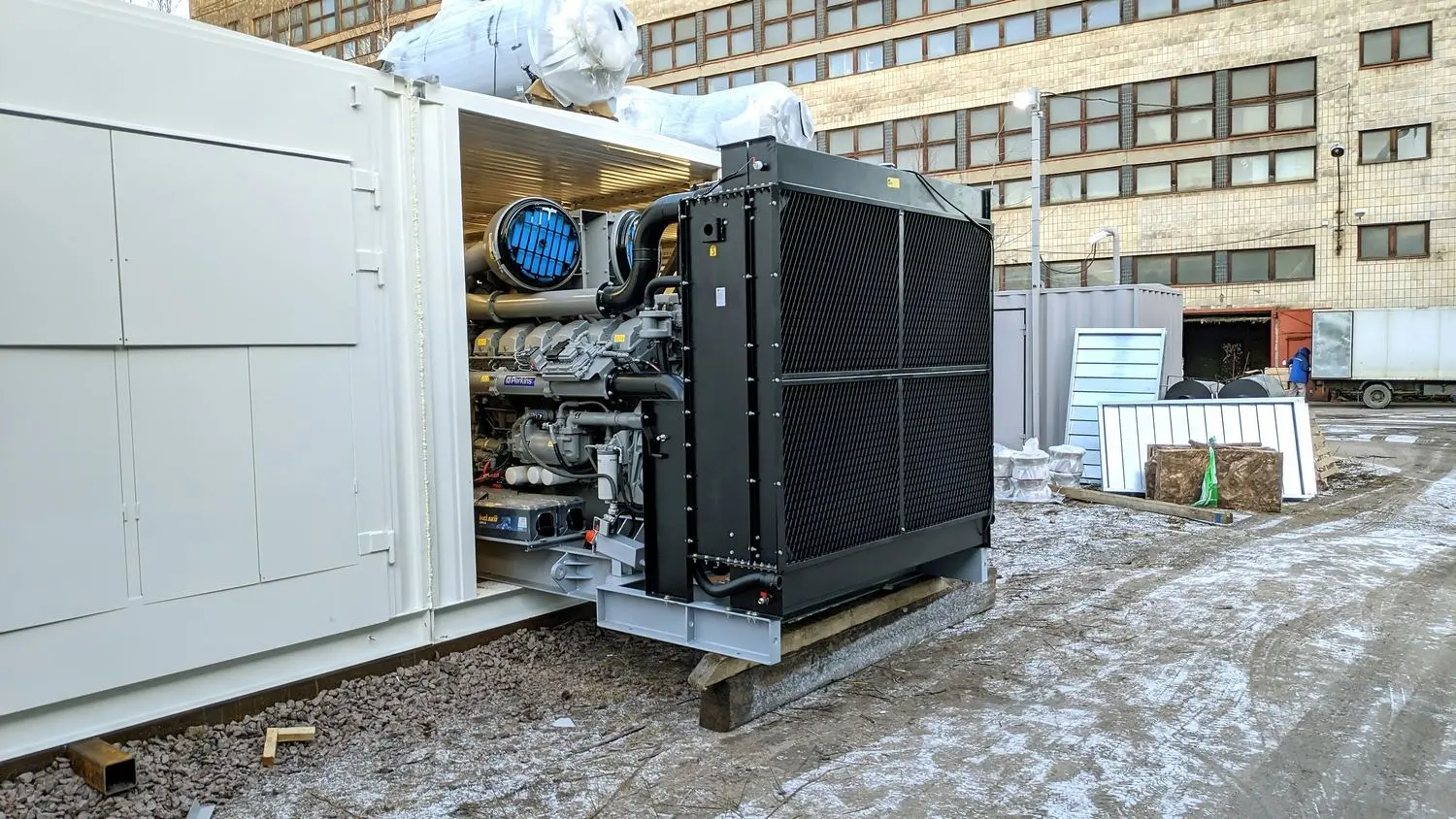

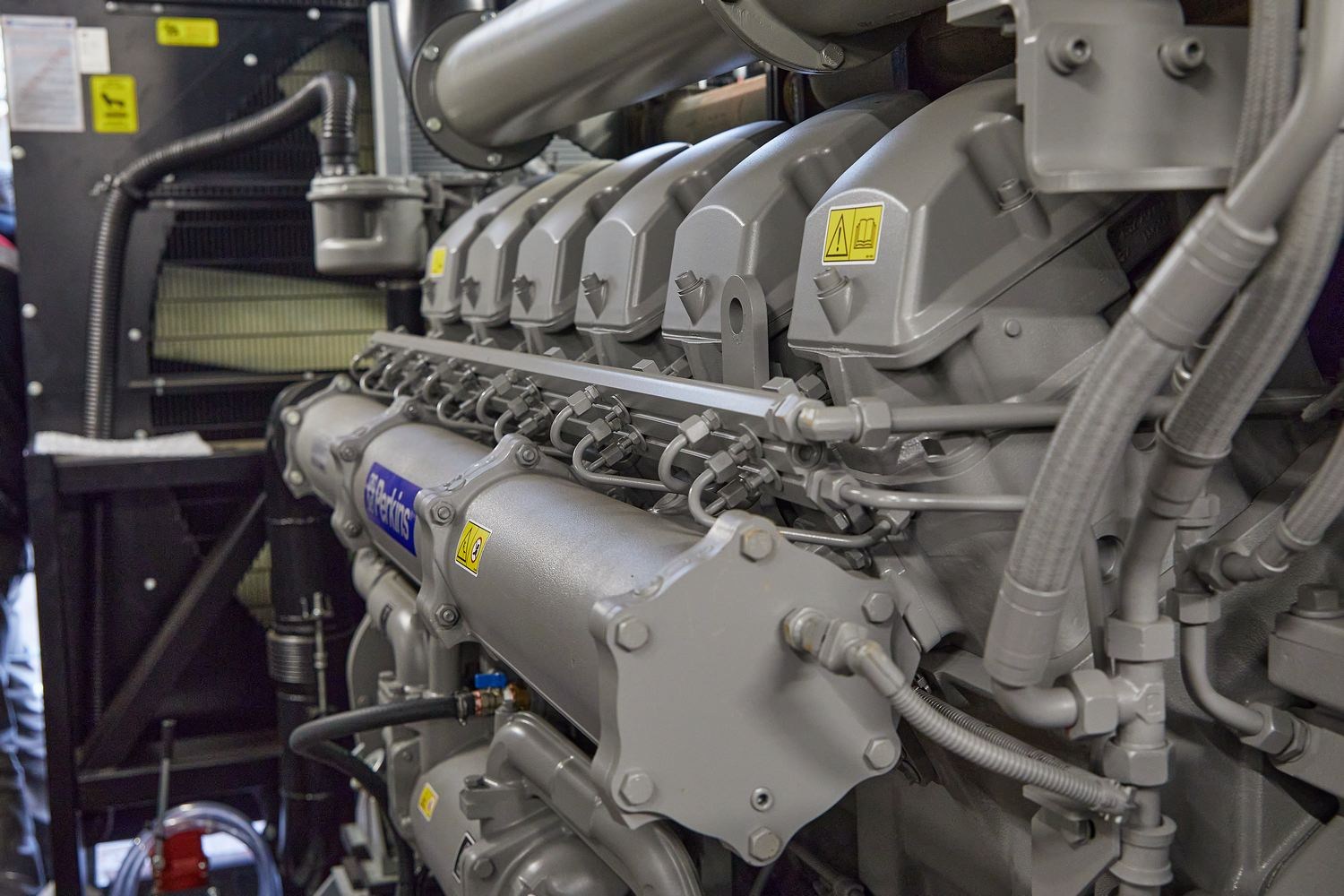

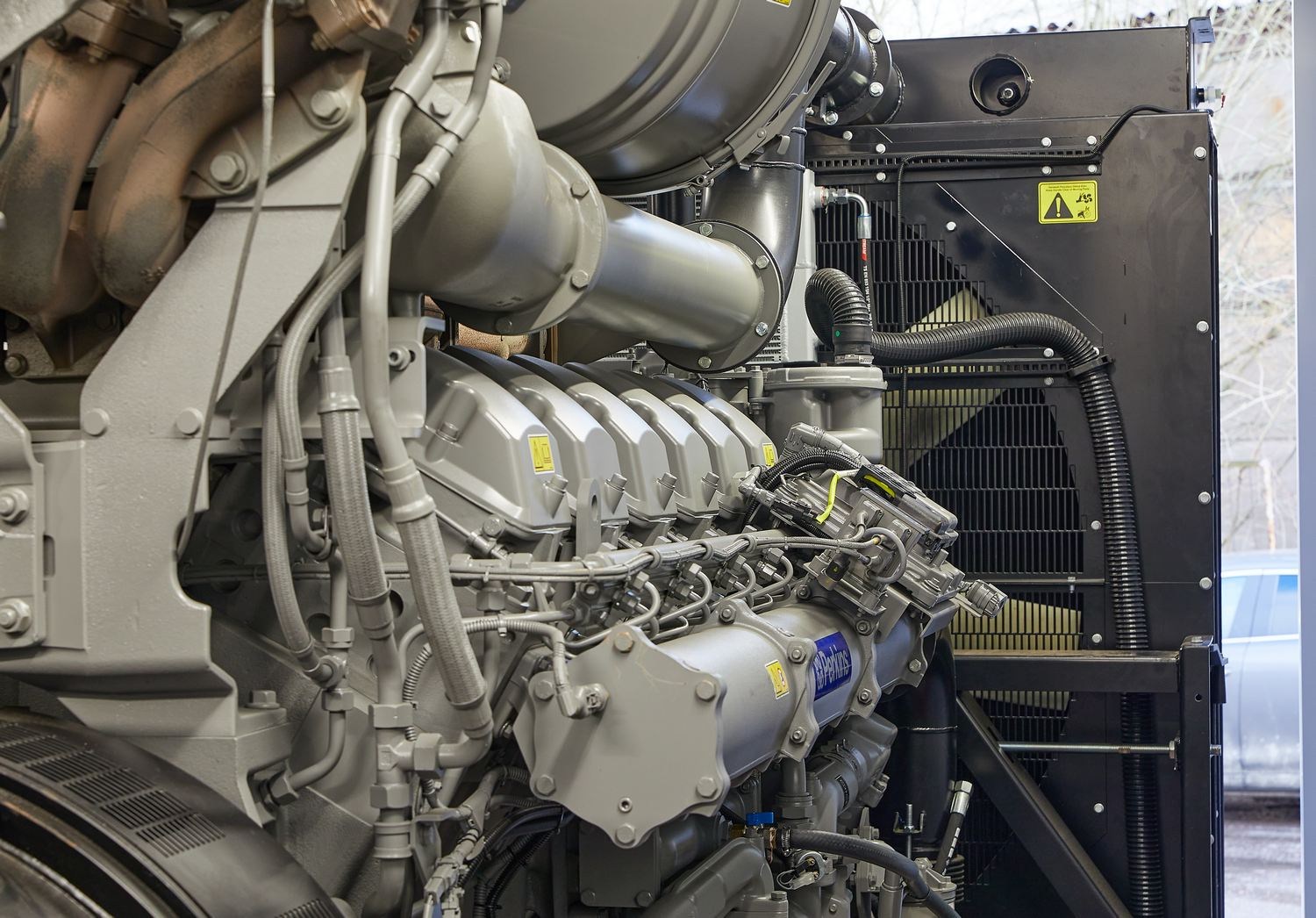

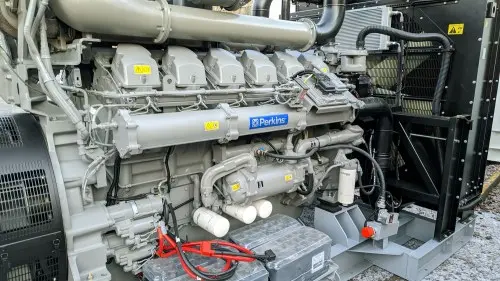

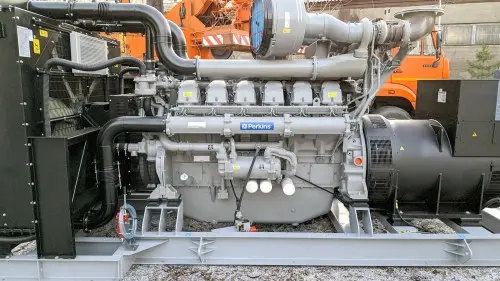

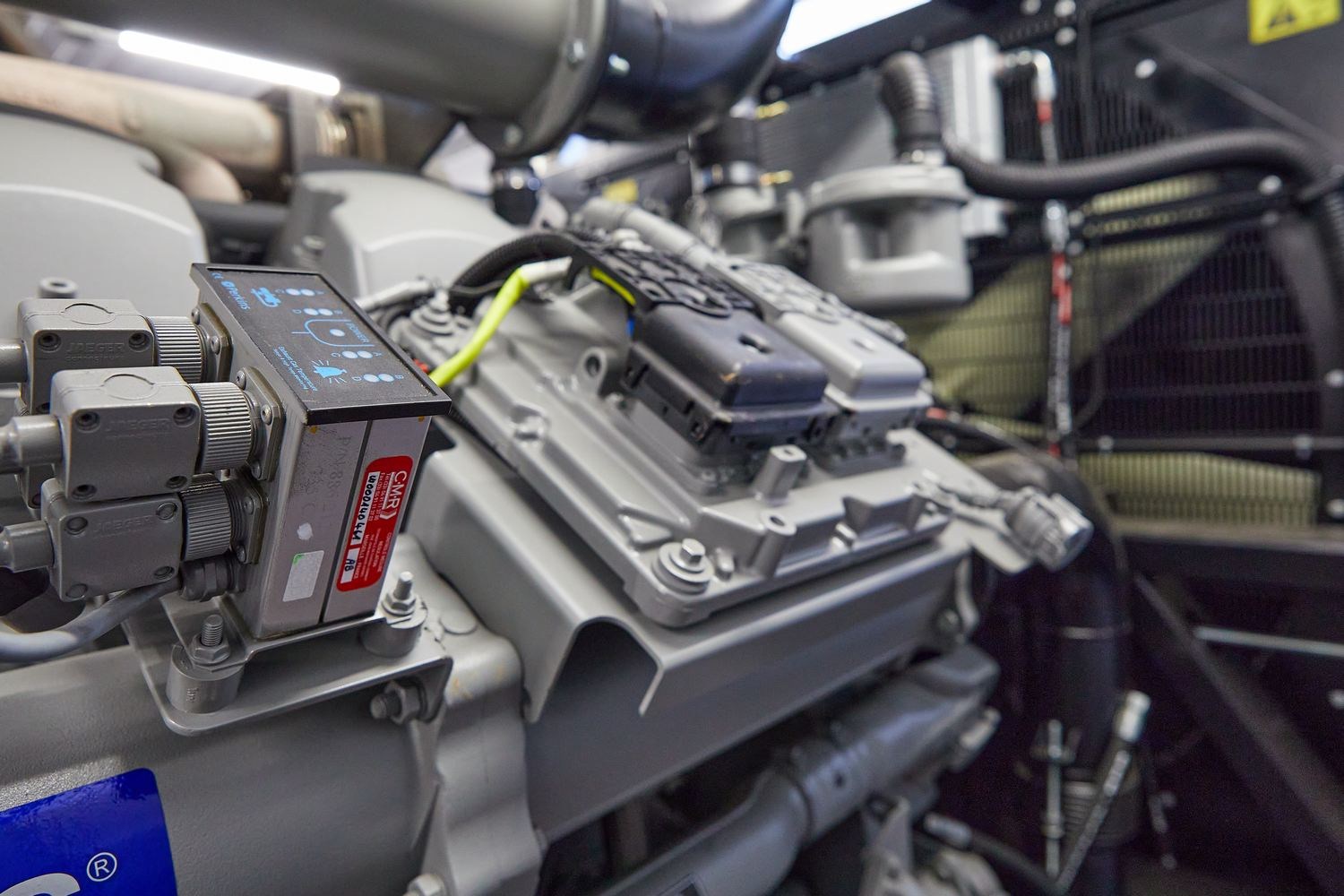

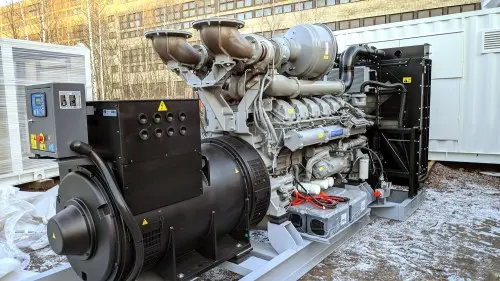

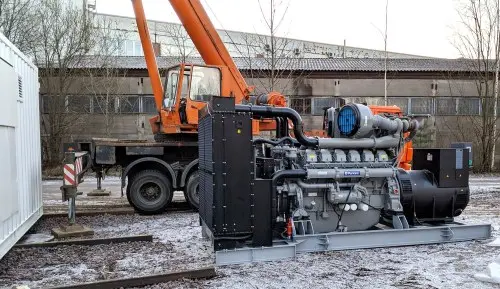

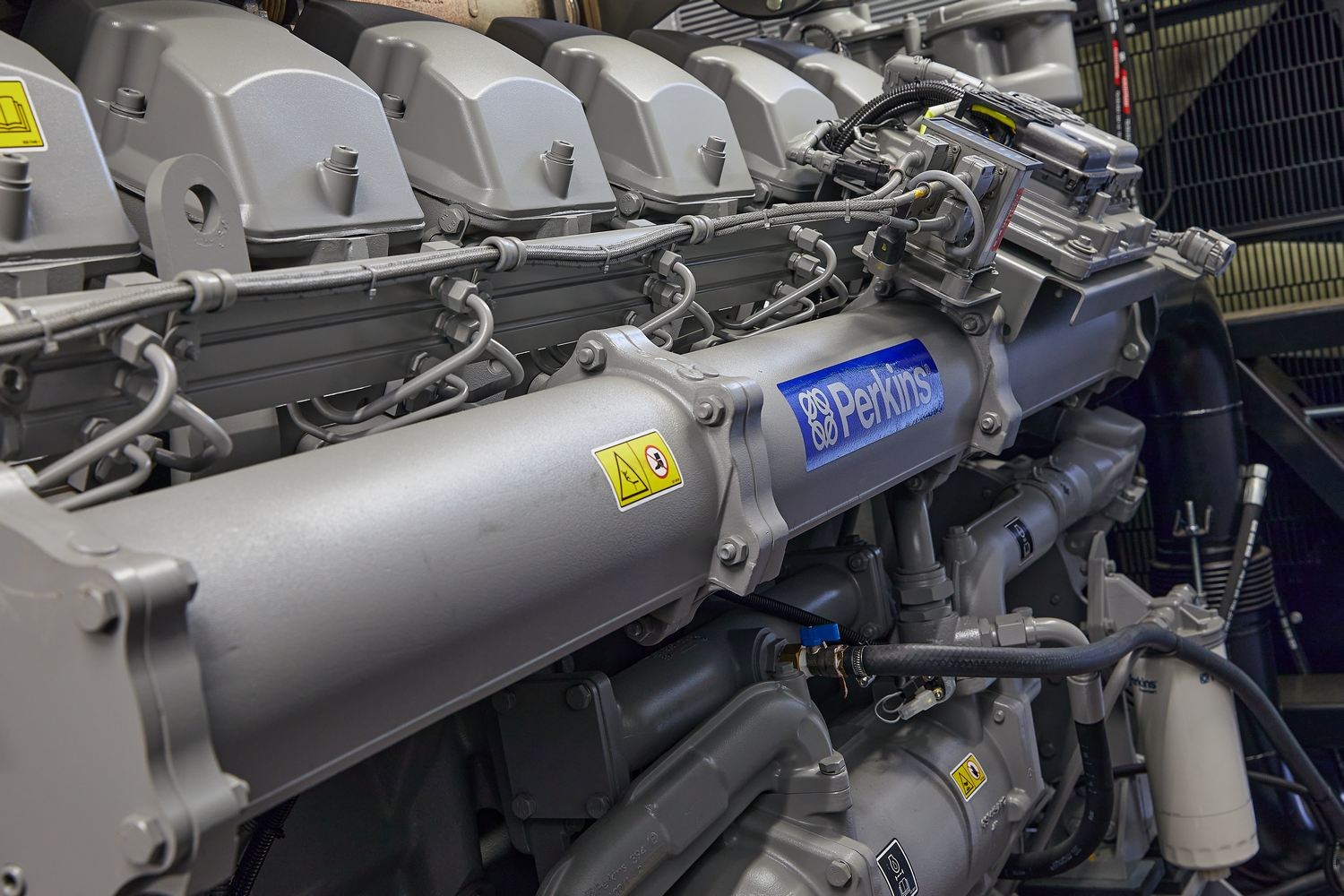

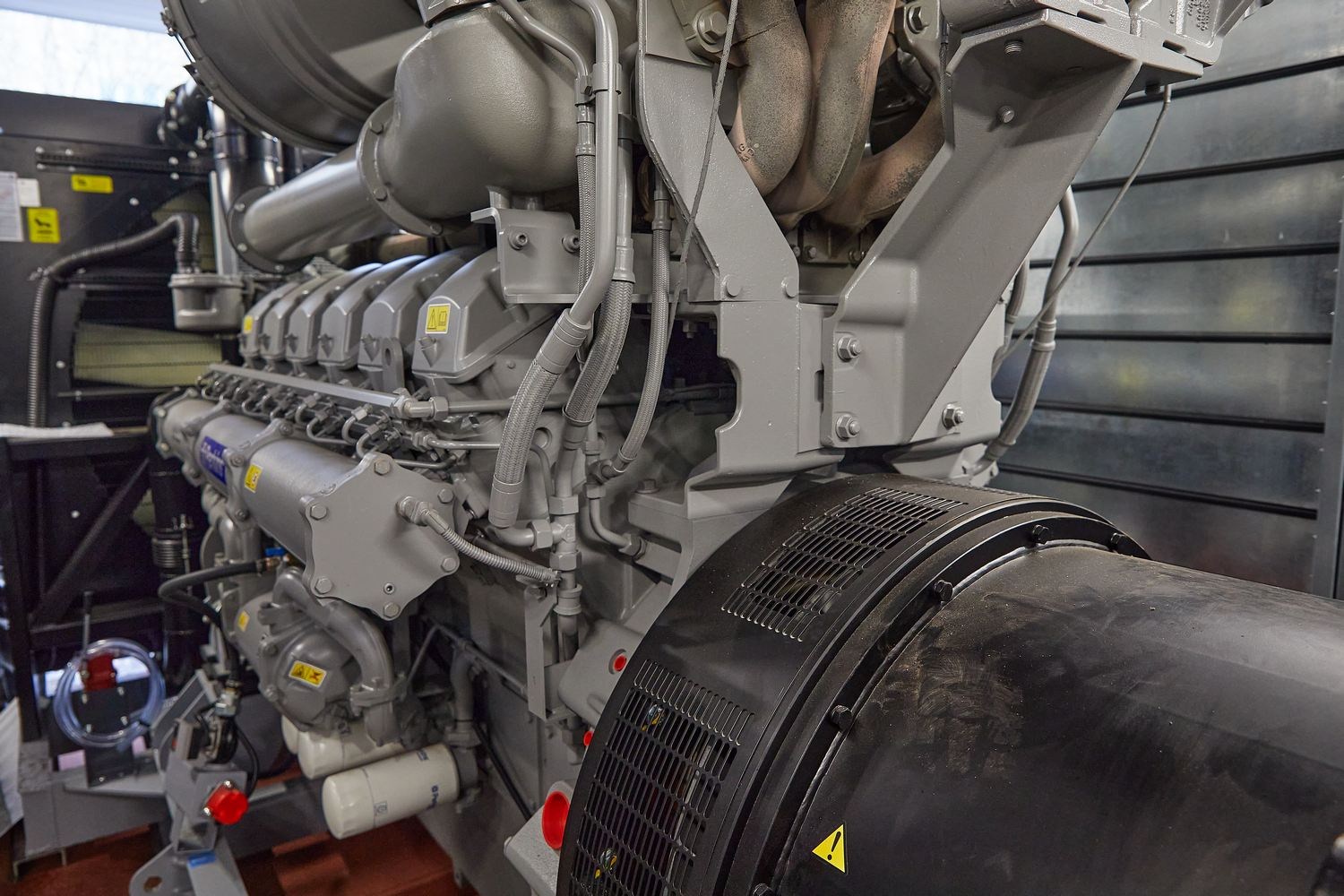

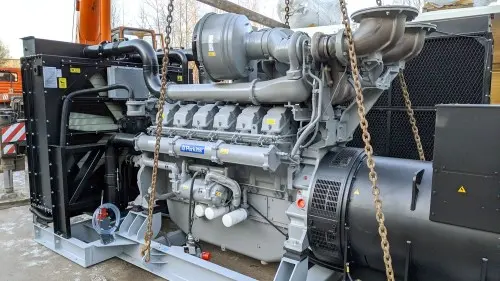

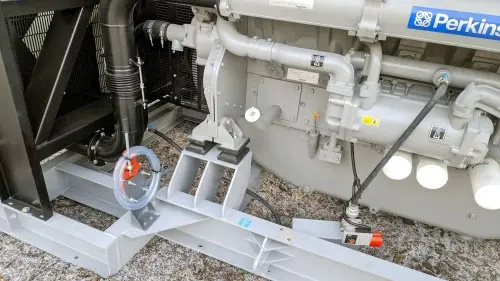

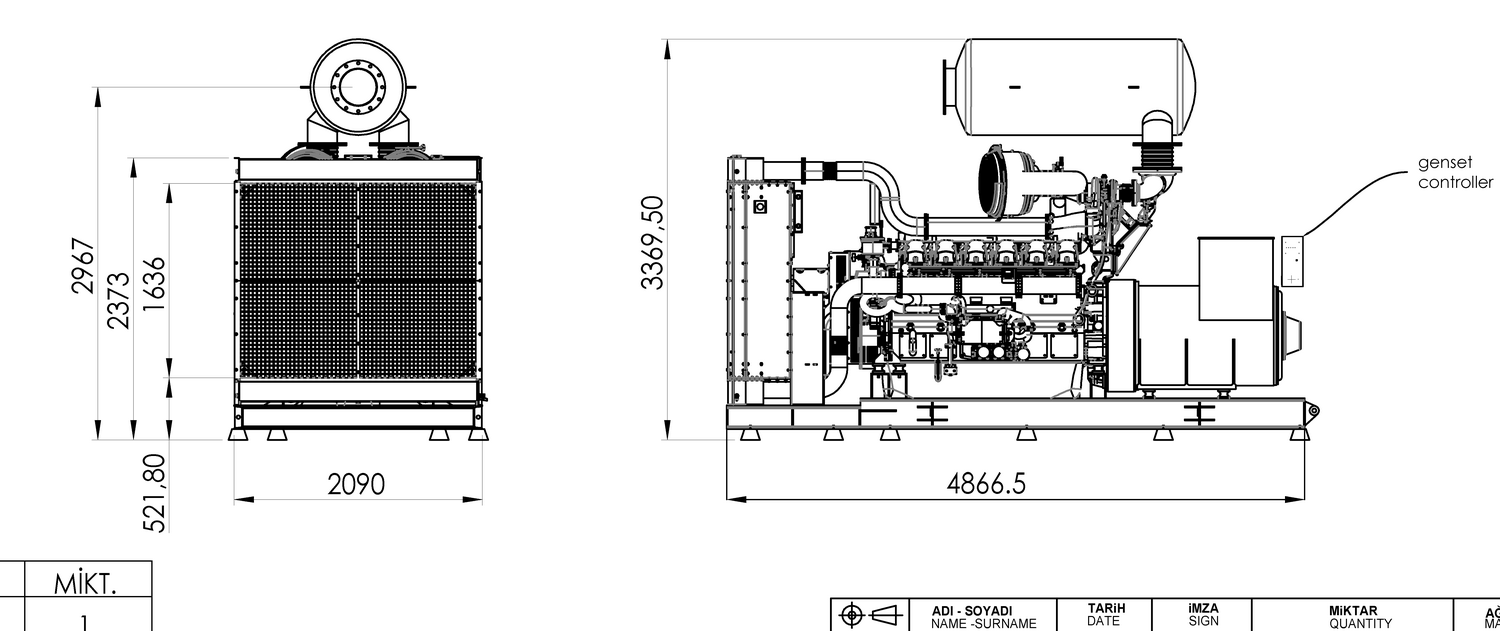

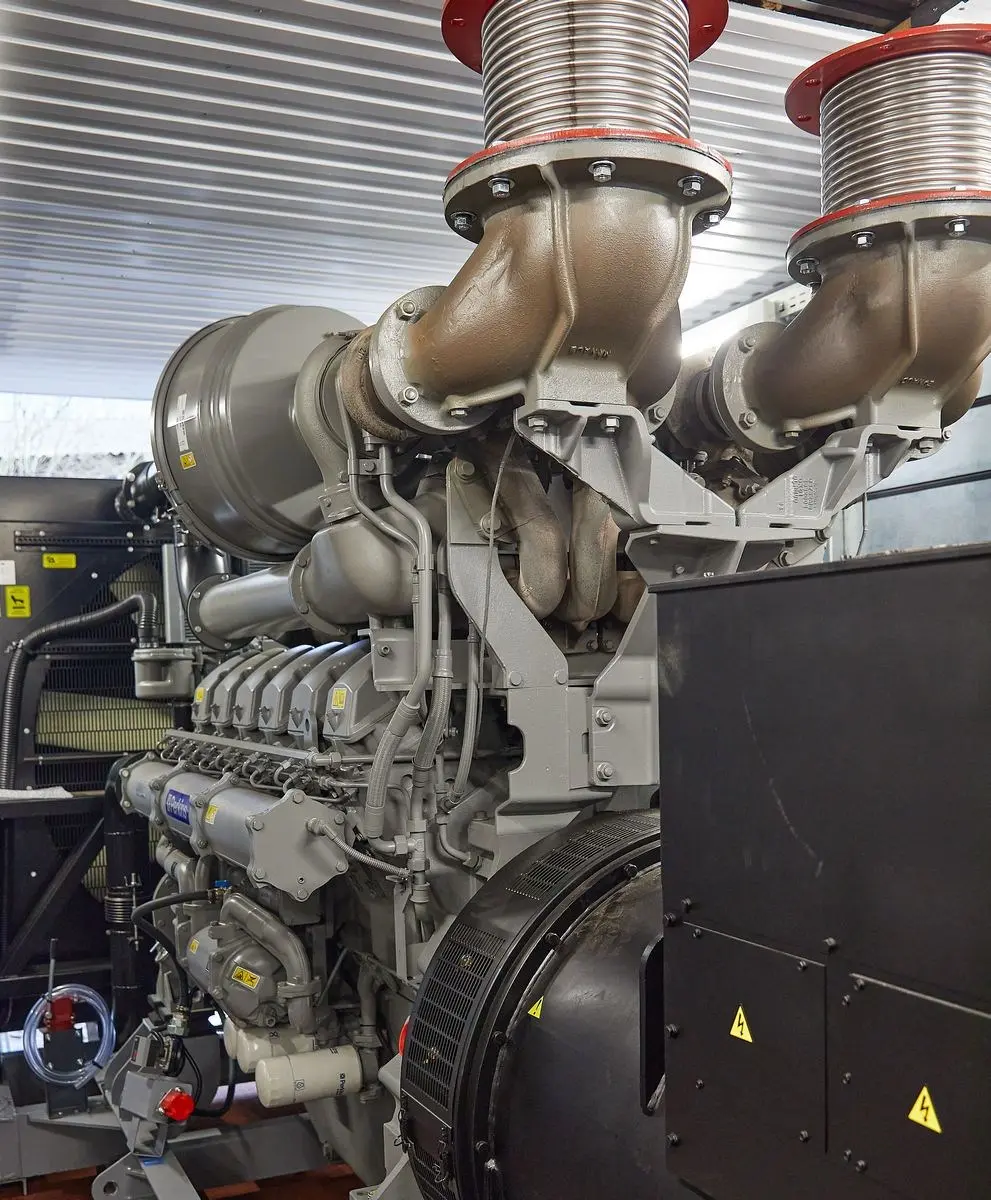

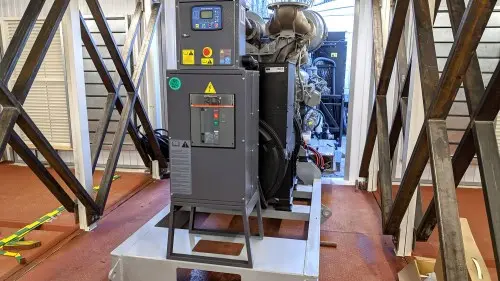

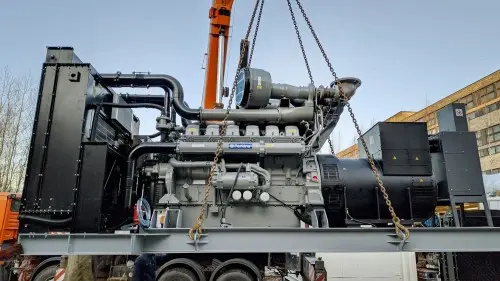

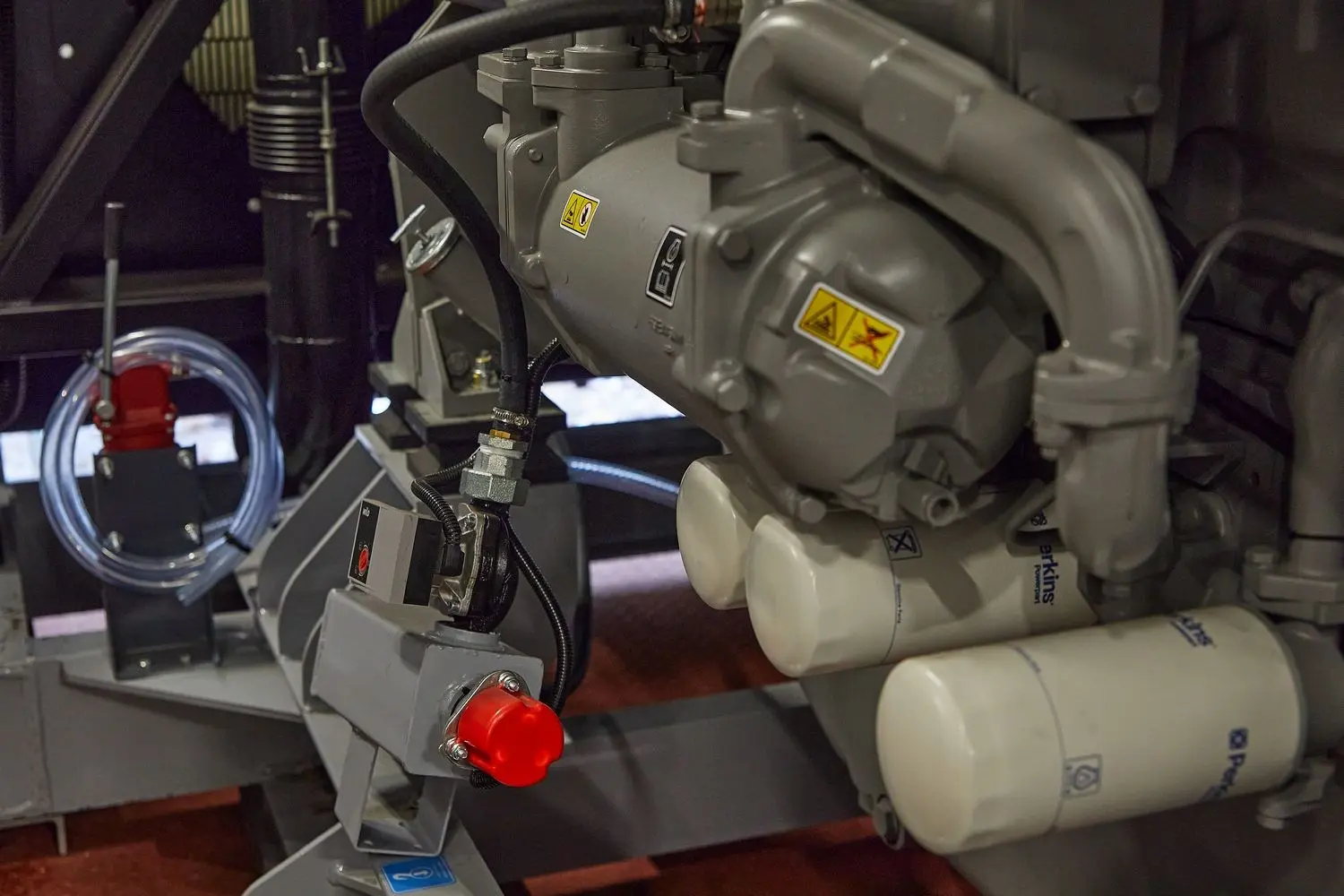

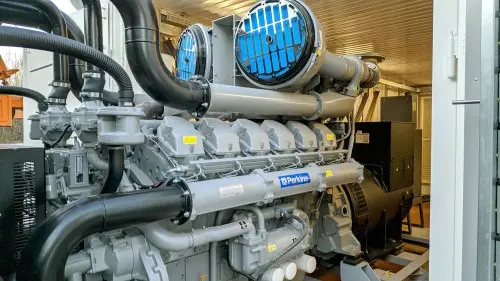

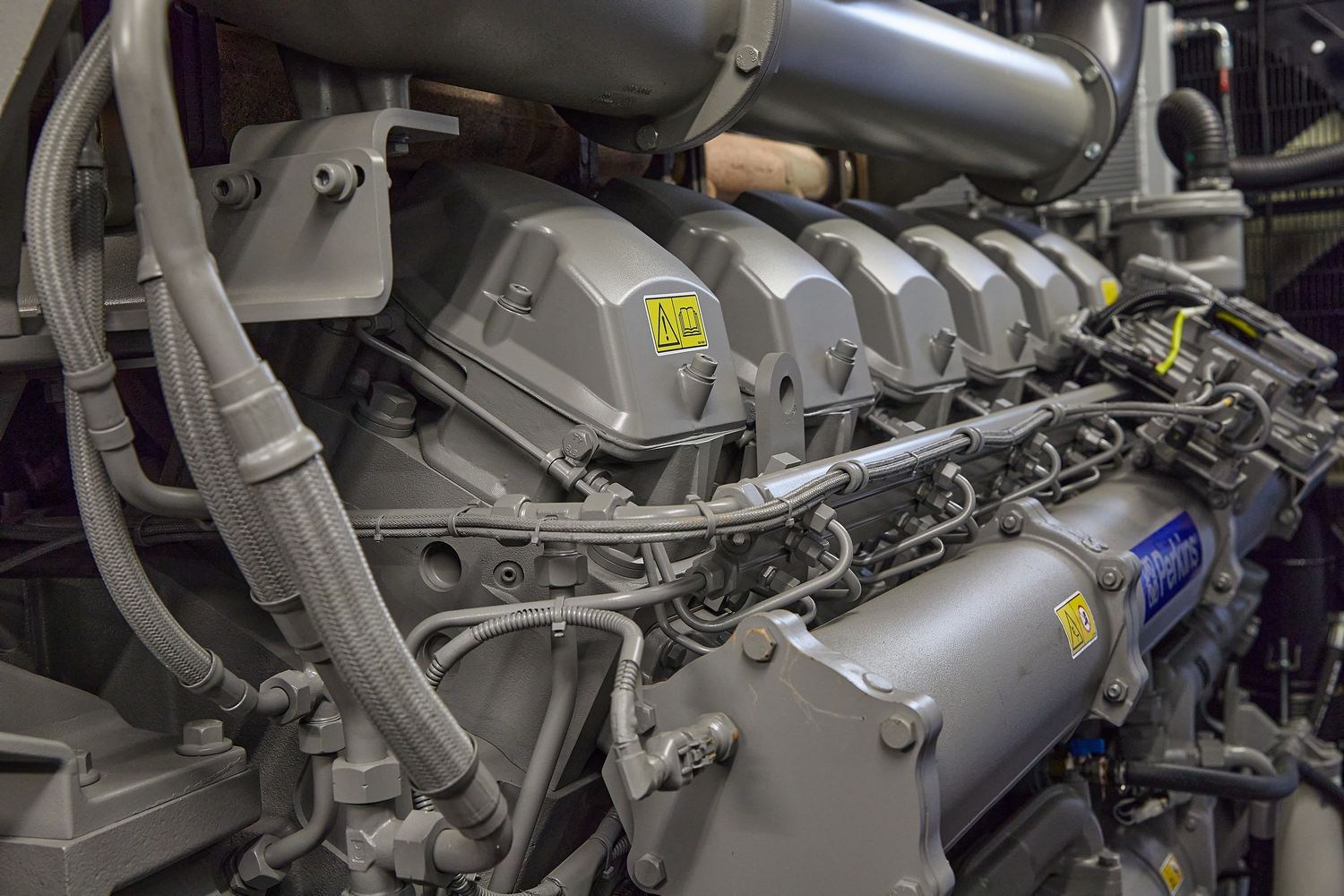

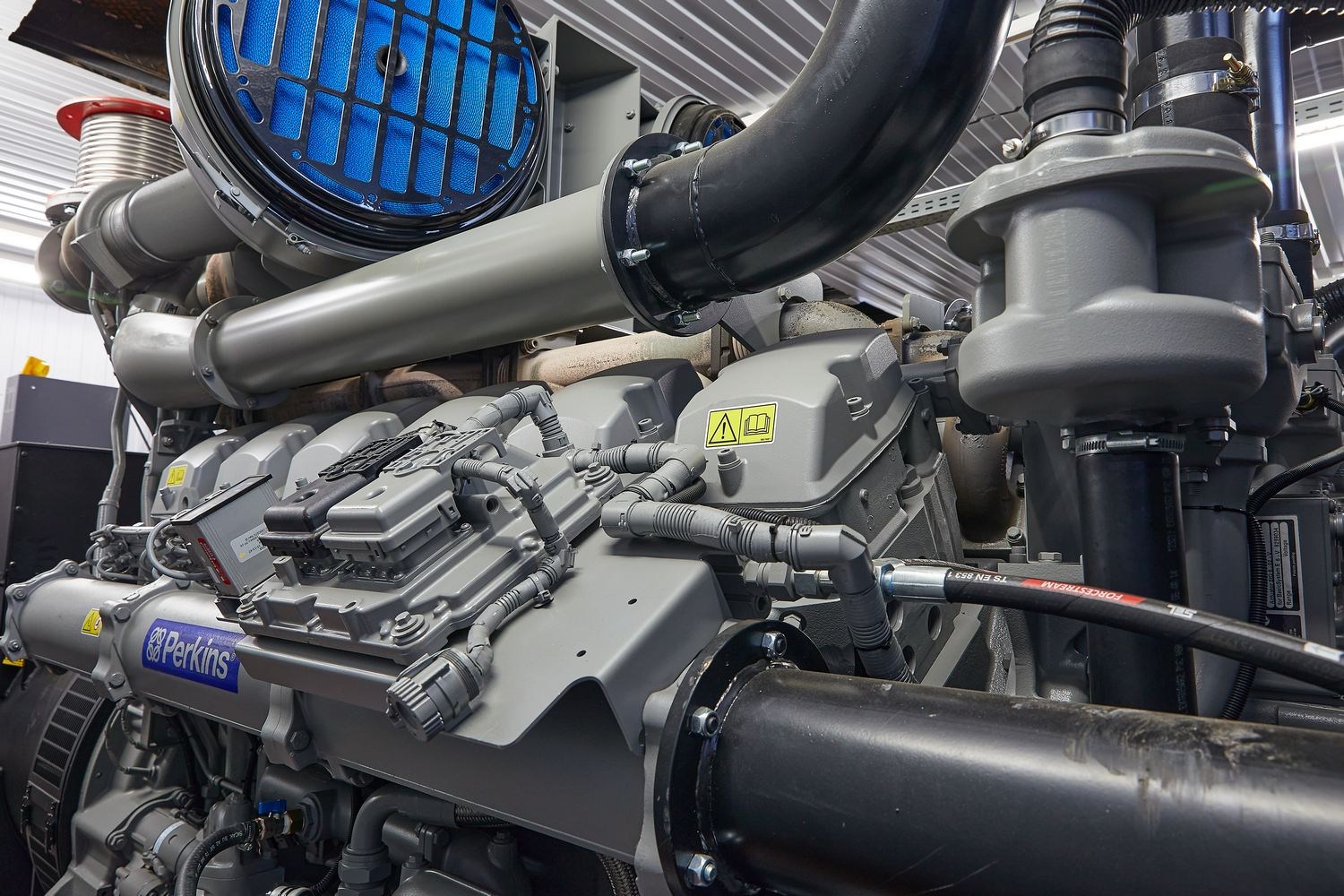

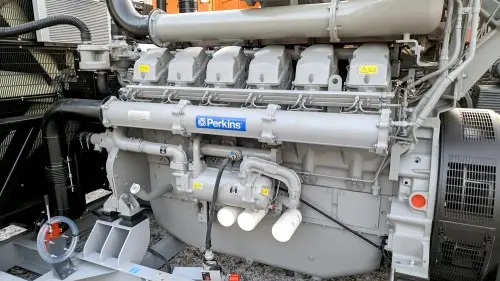

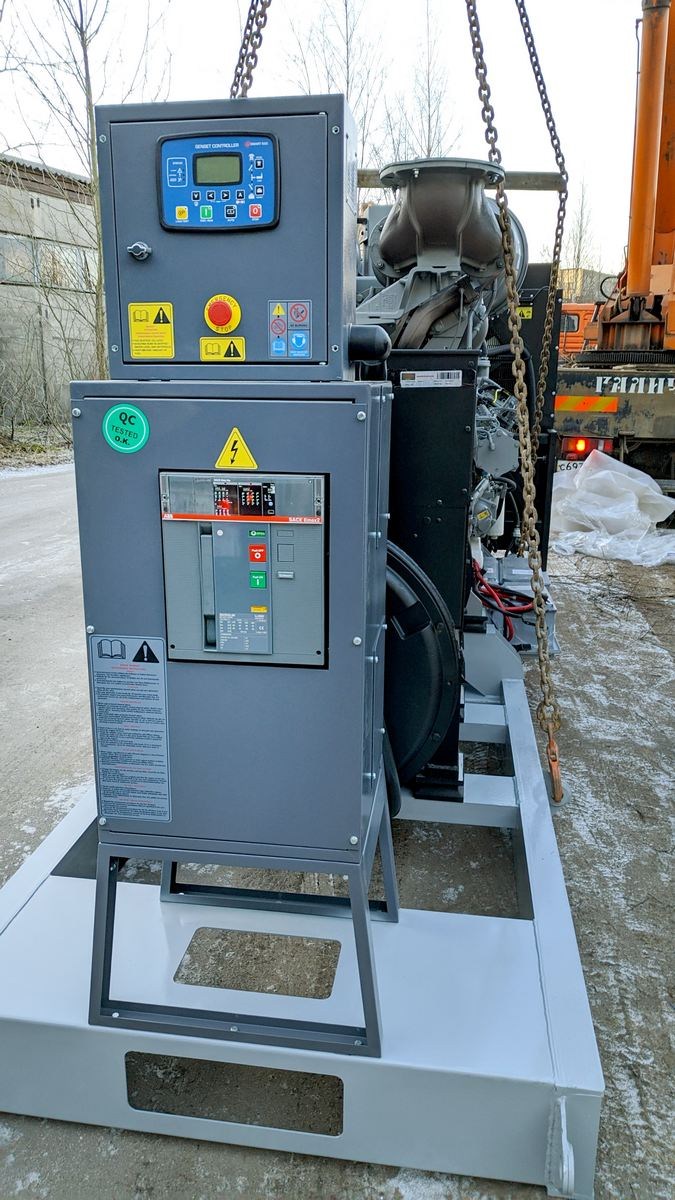

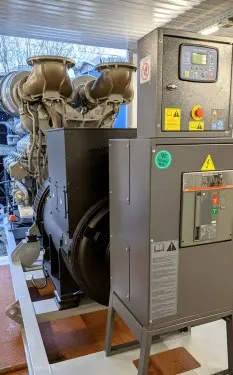

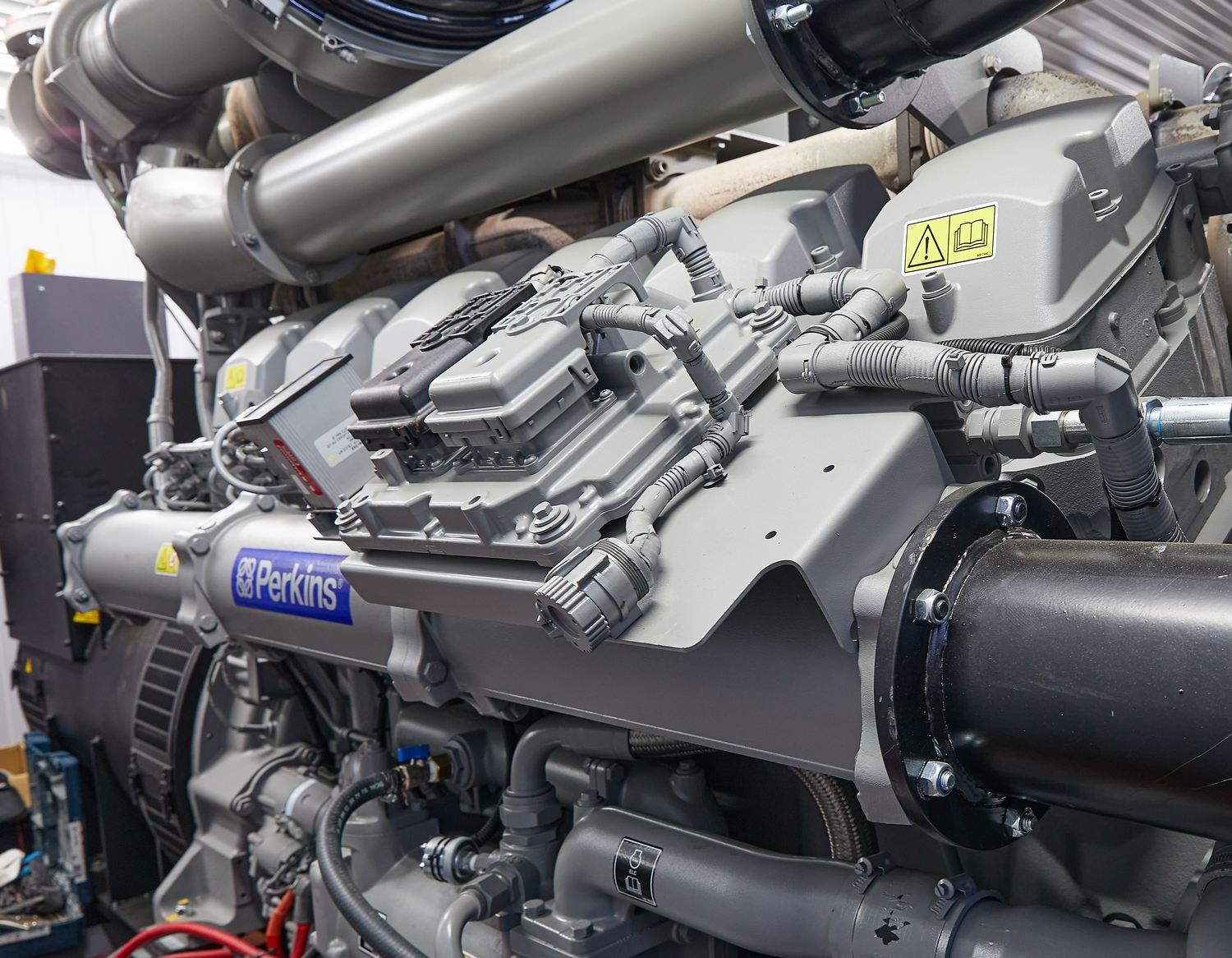

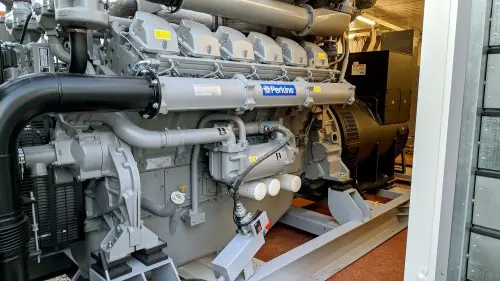

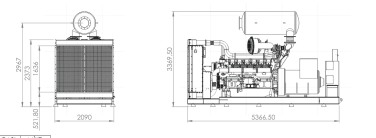

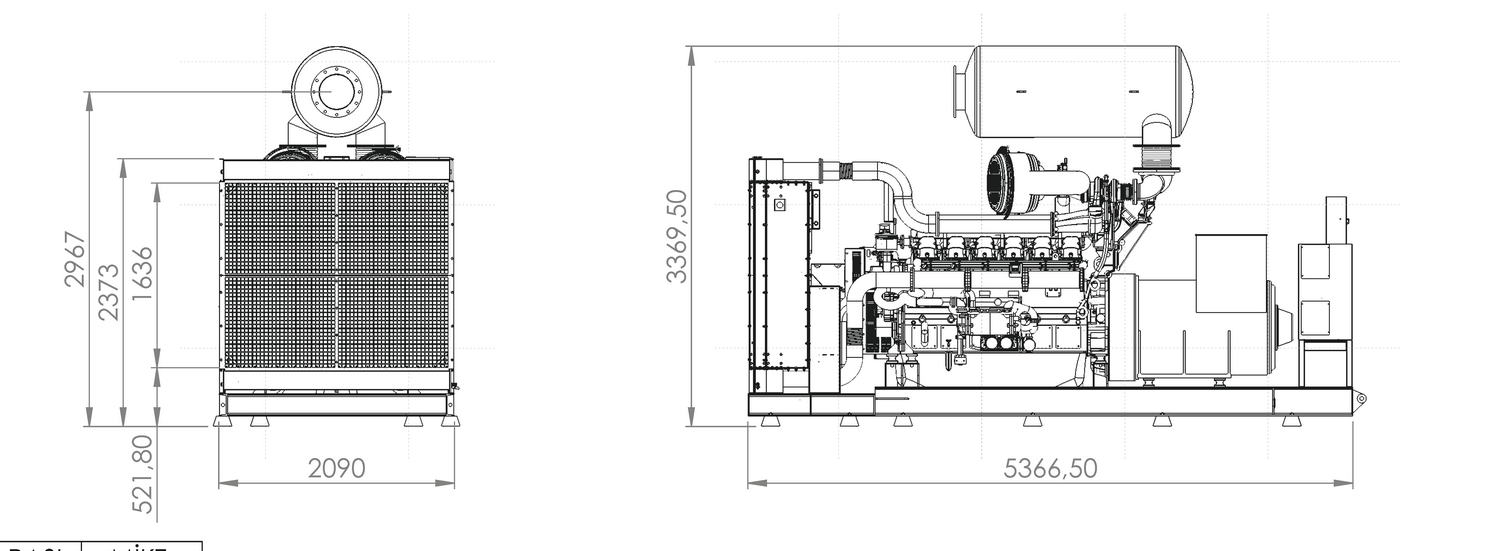

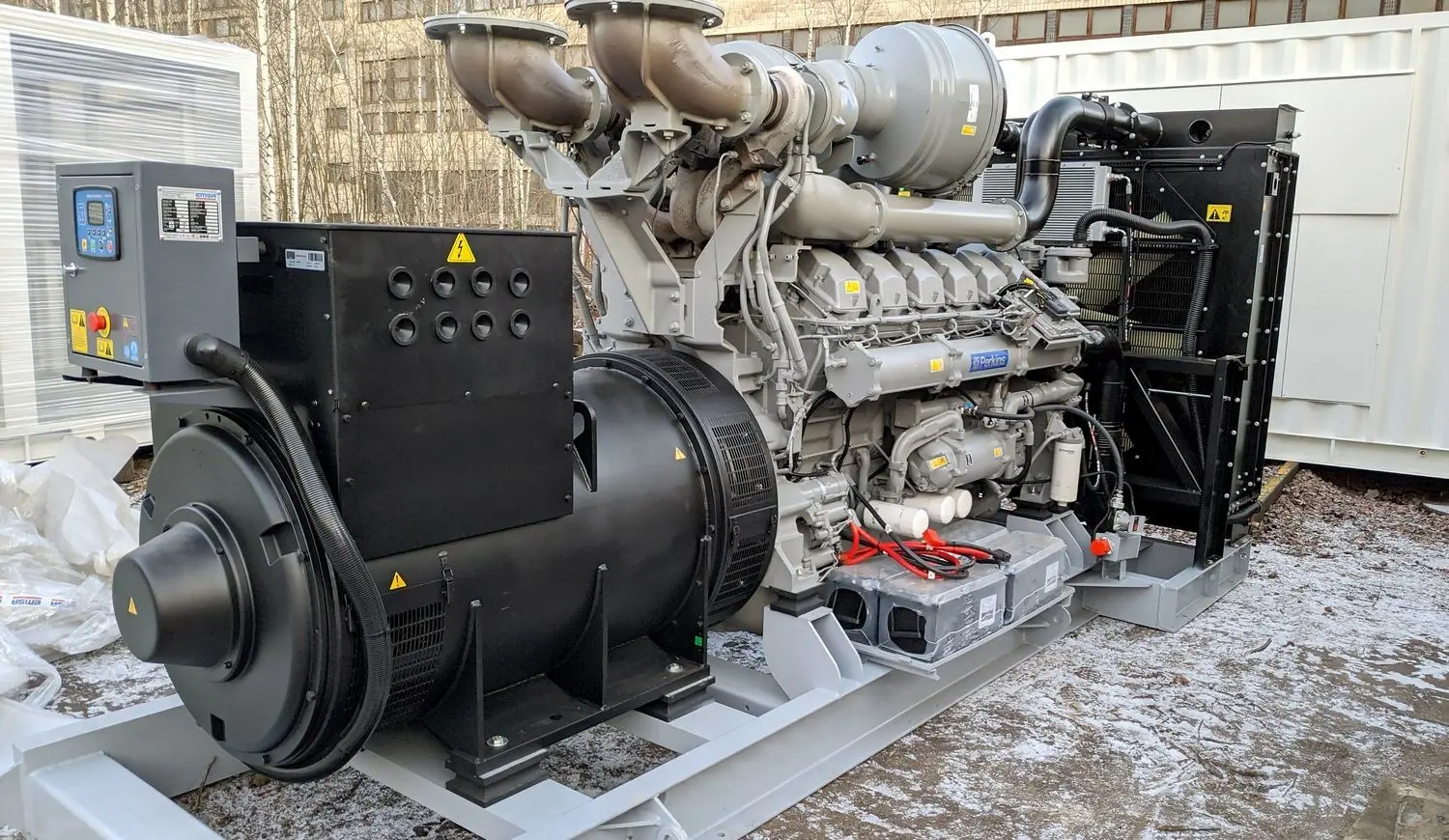

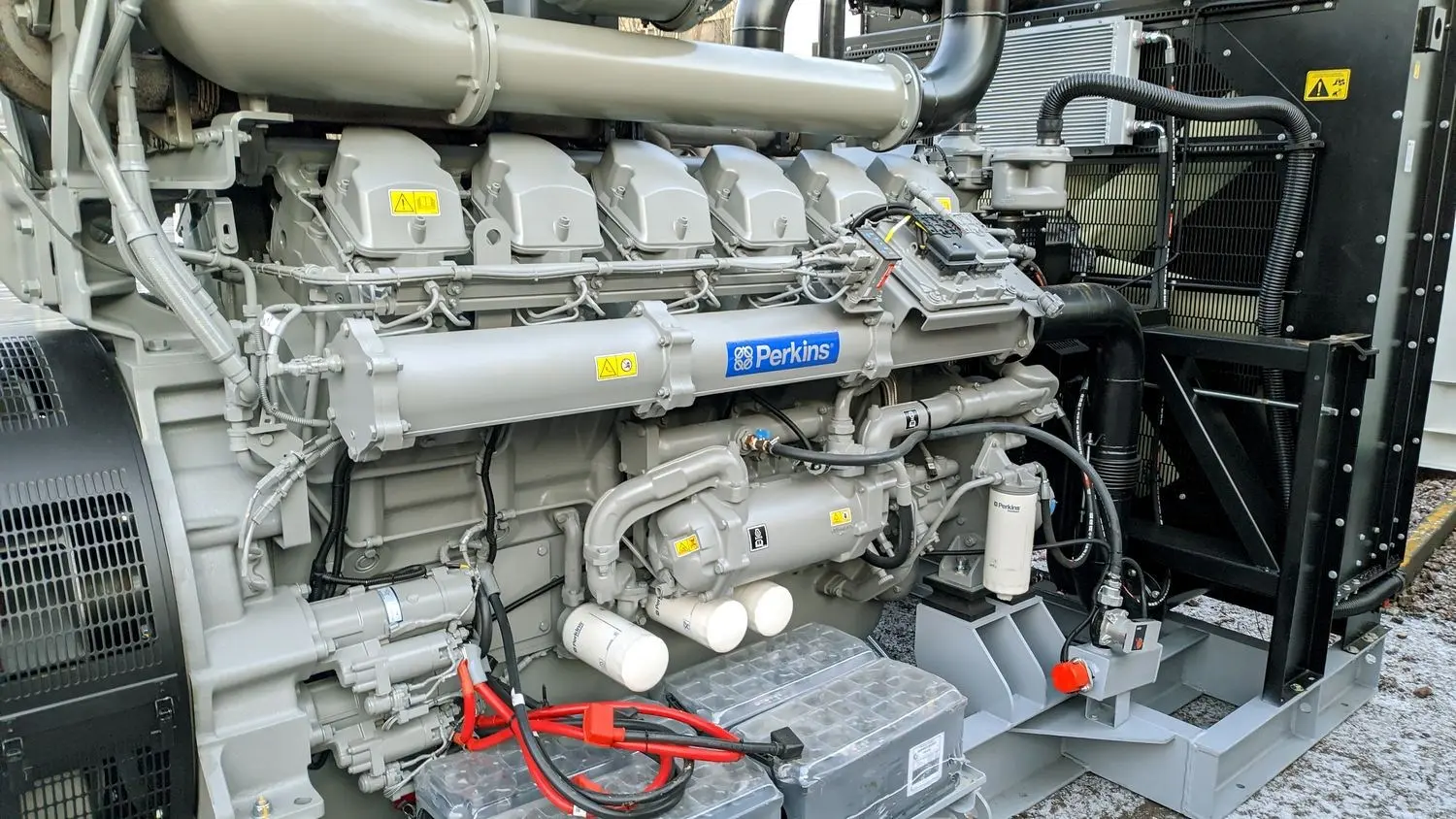

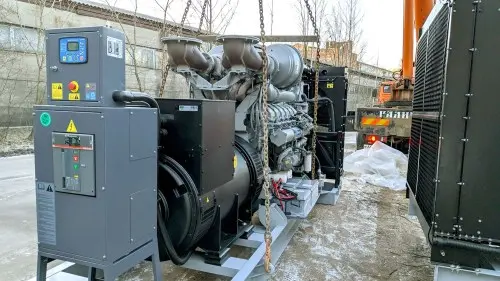

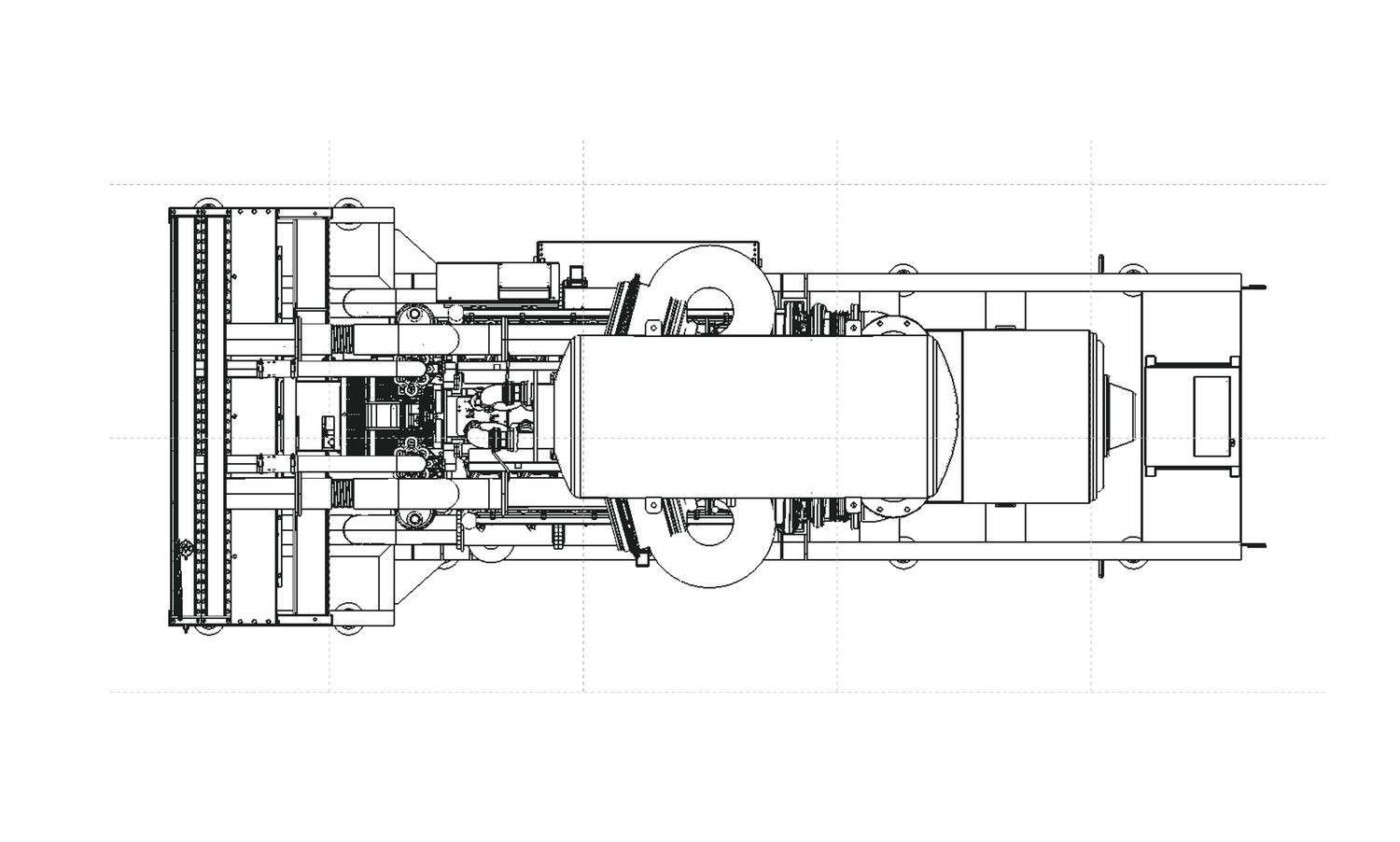

Для реализации проекта мы поставили три дизельных электростанции ТЭ.1200С-Т400-2Р мощностью 1200 кВт каждая. ДГУ изготовлена на базе двигателя Perkins 4012-46TAG2A (Великобритания) и генератора Stamford (Великобритания).

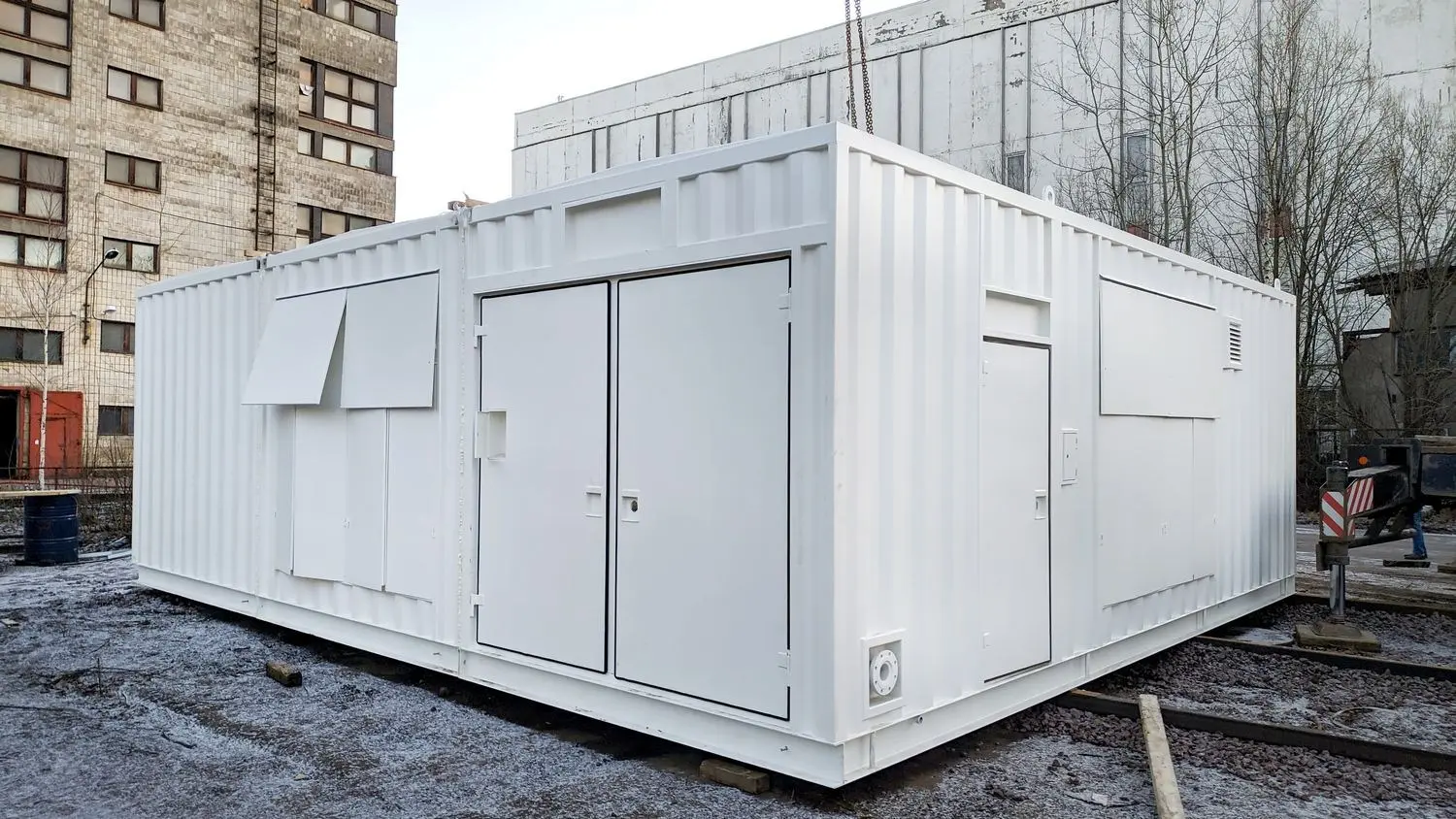

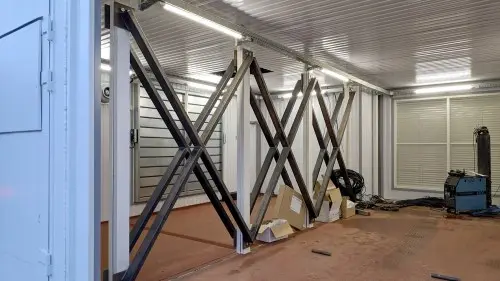

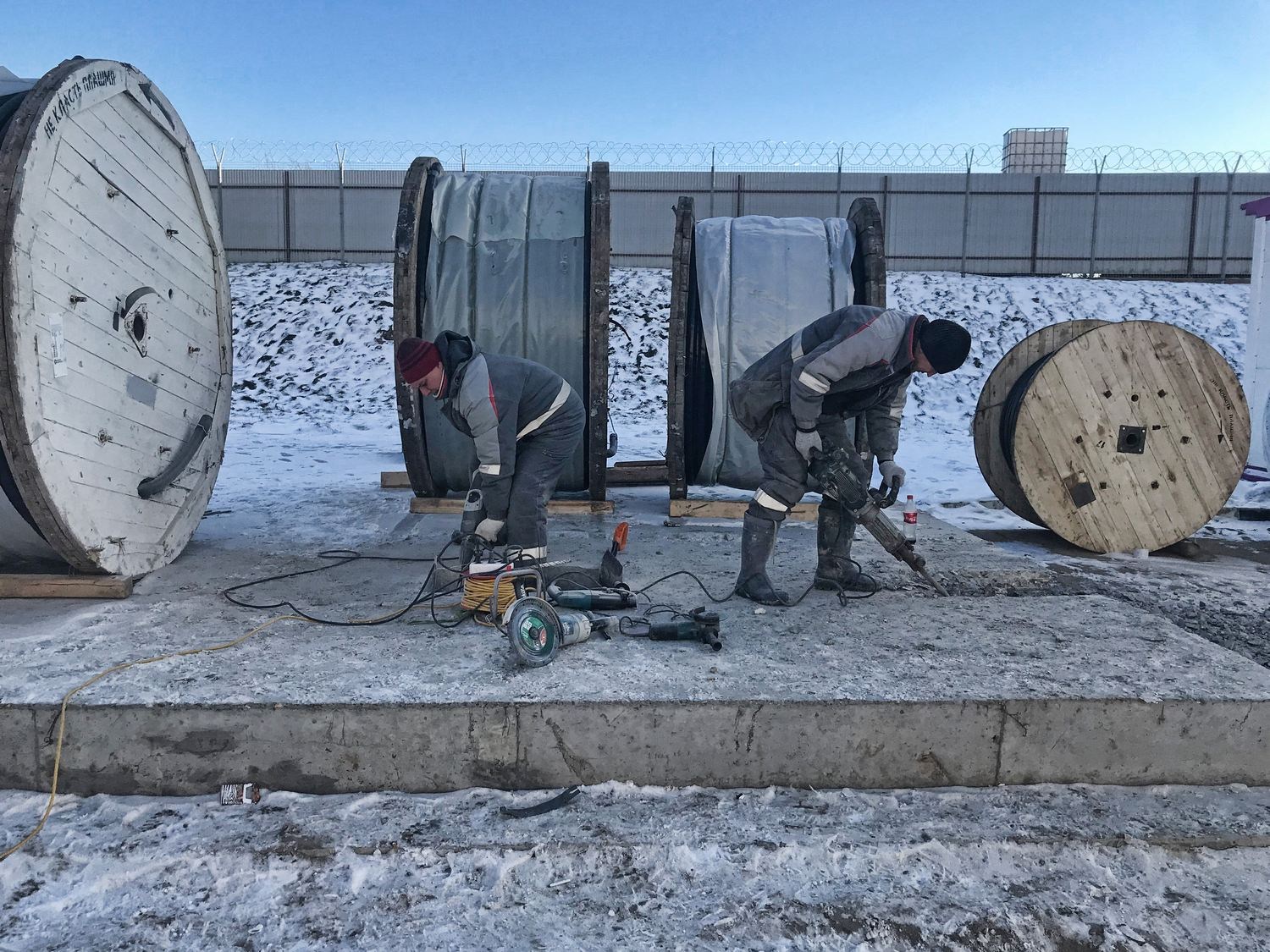

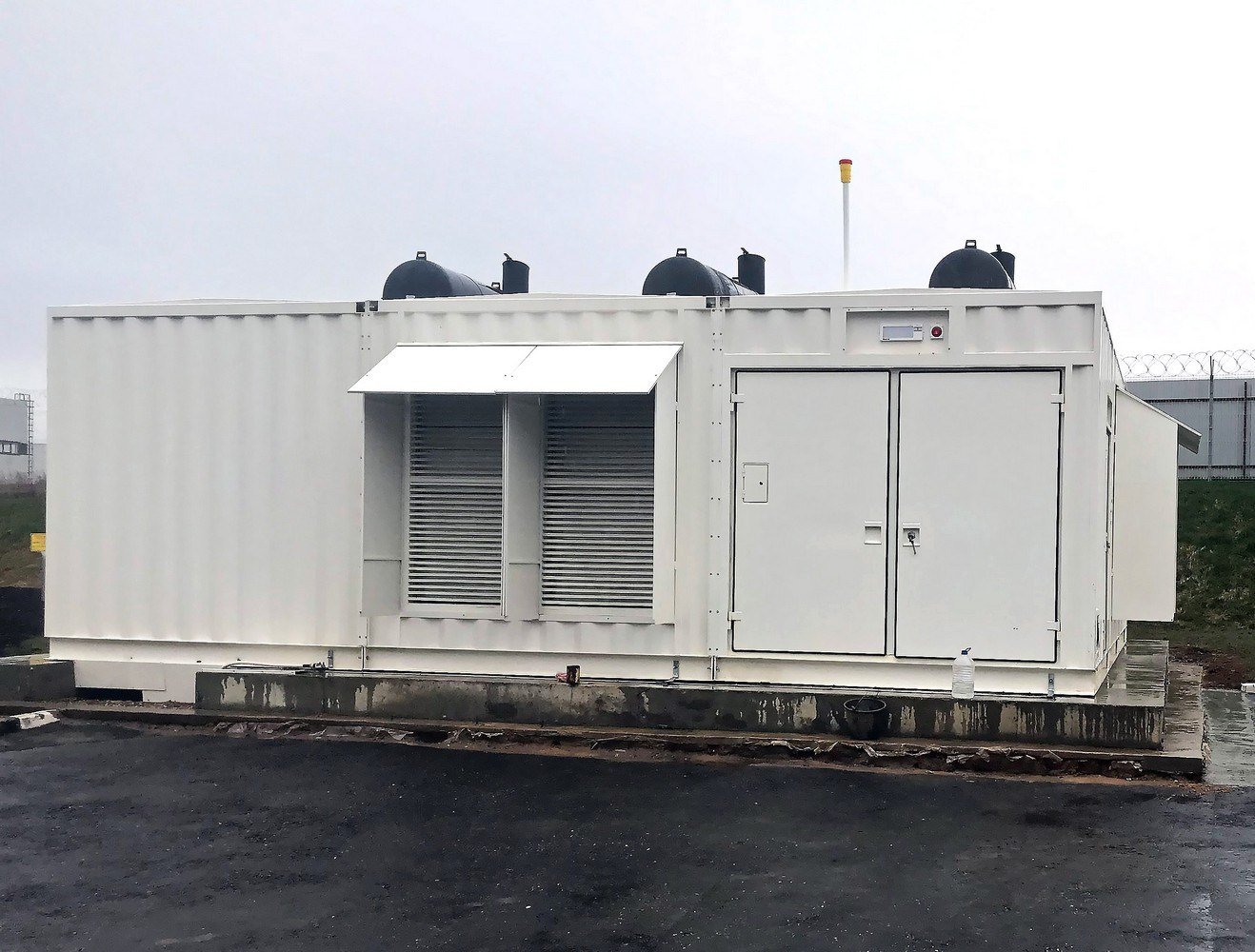

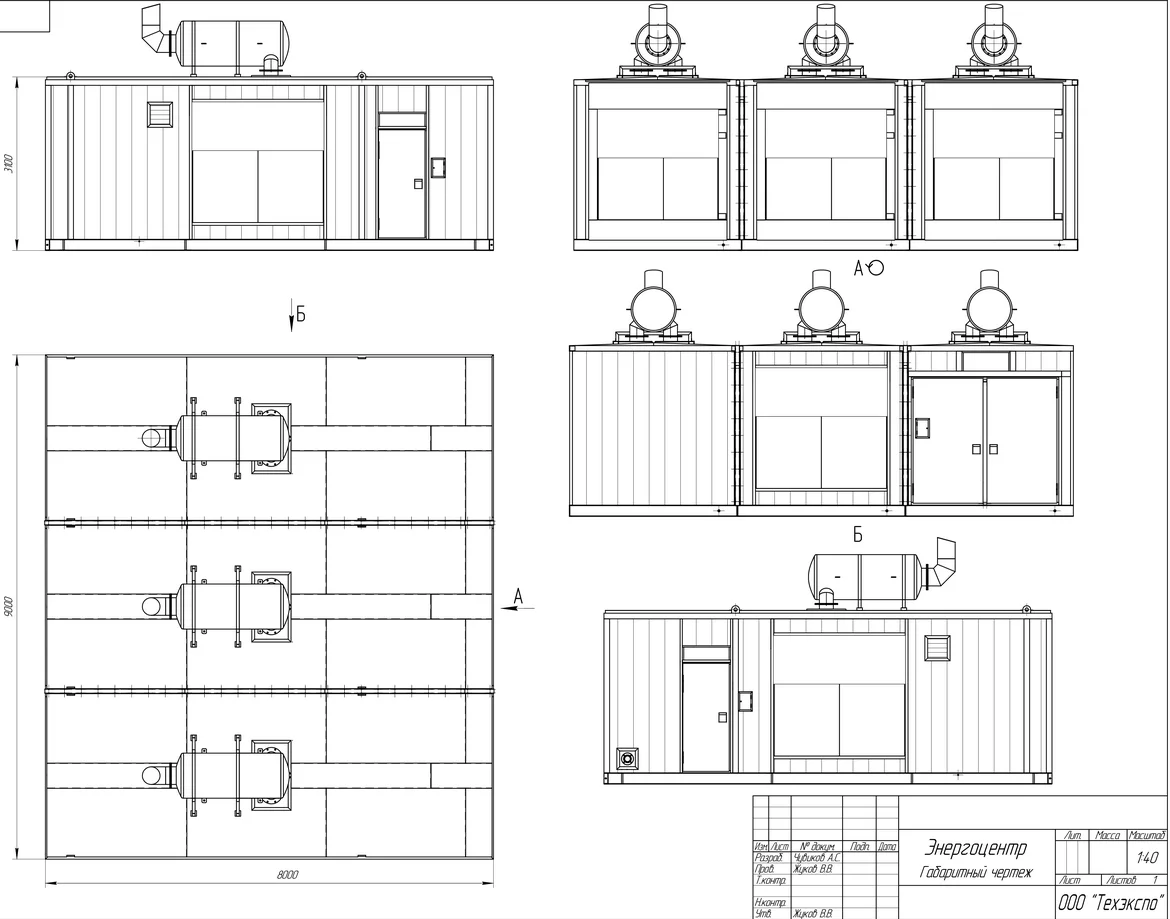

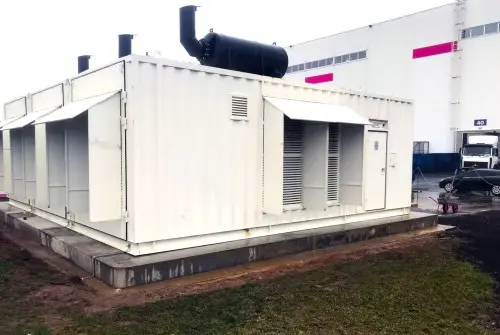

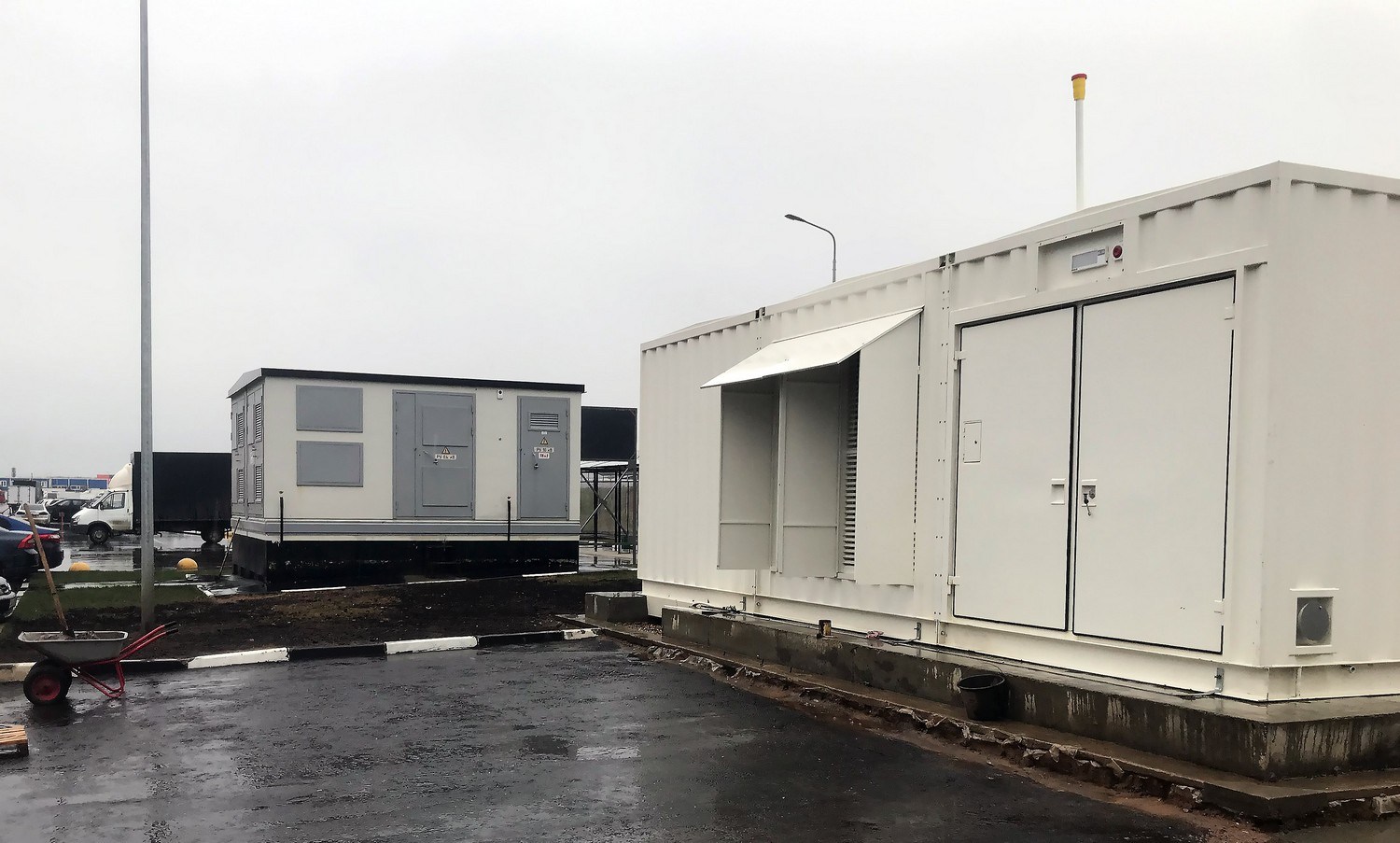

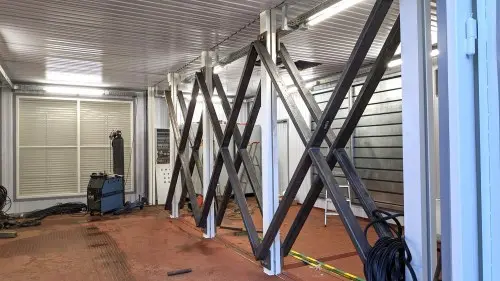

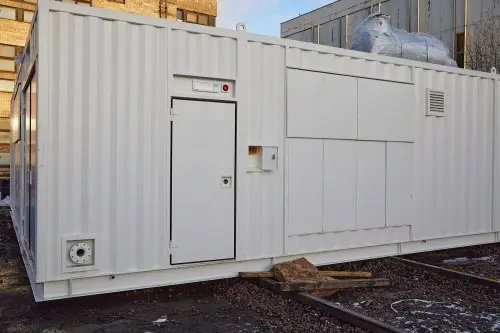

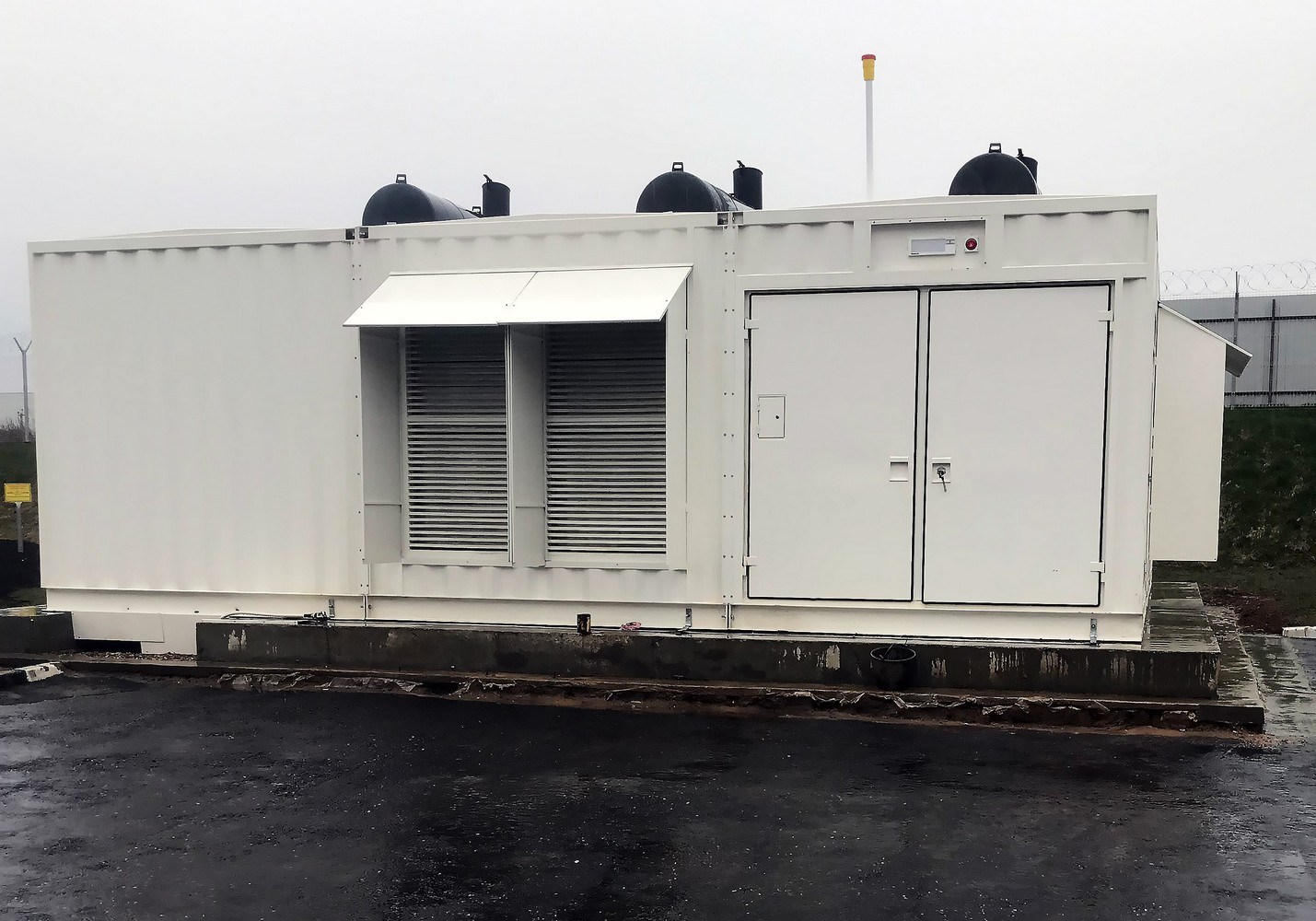

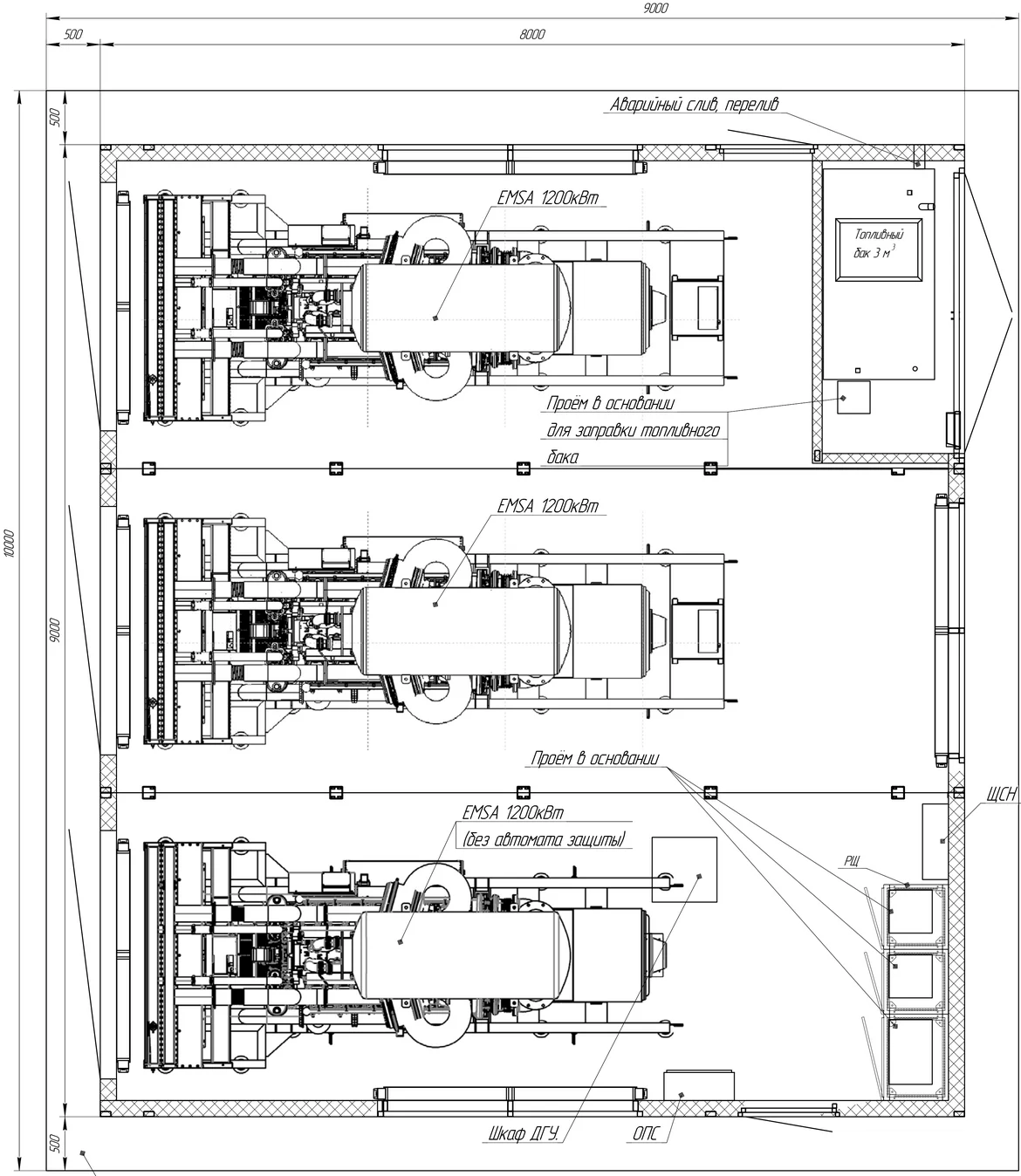

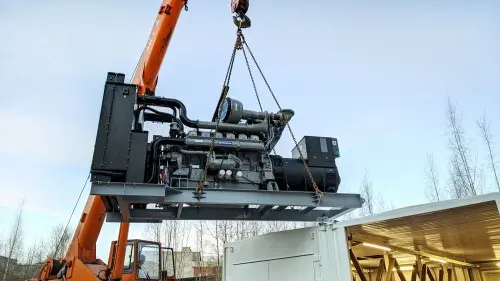

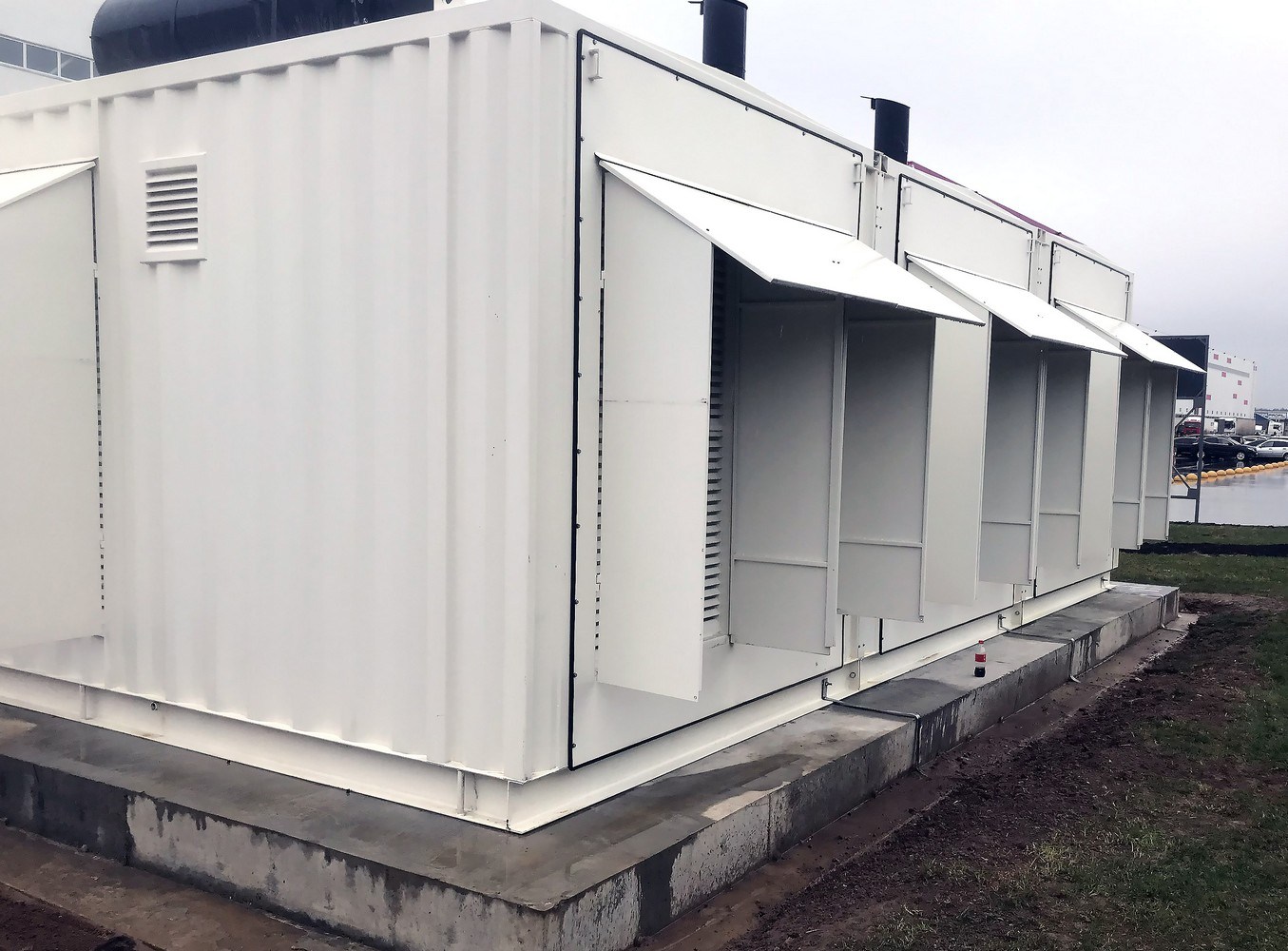

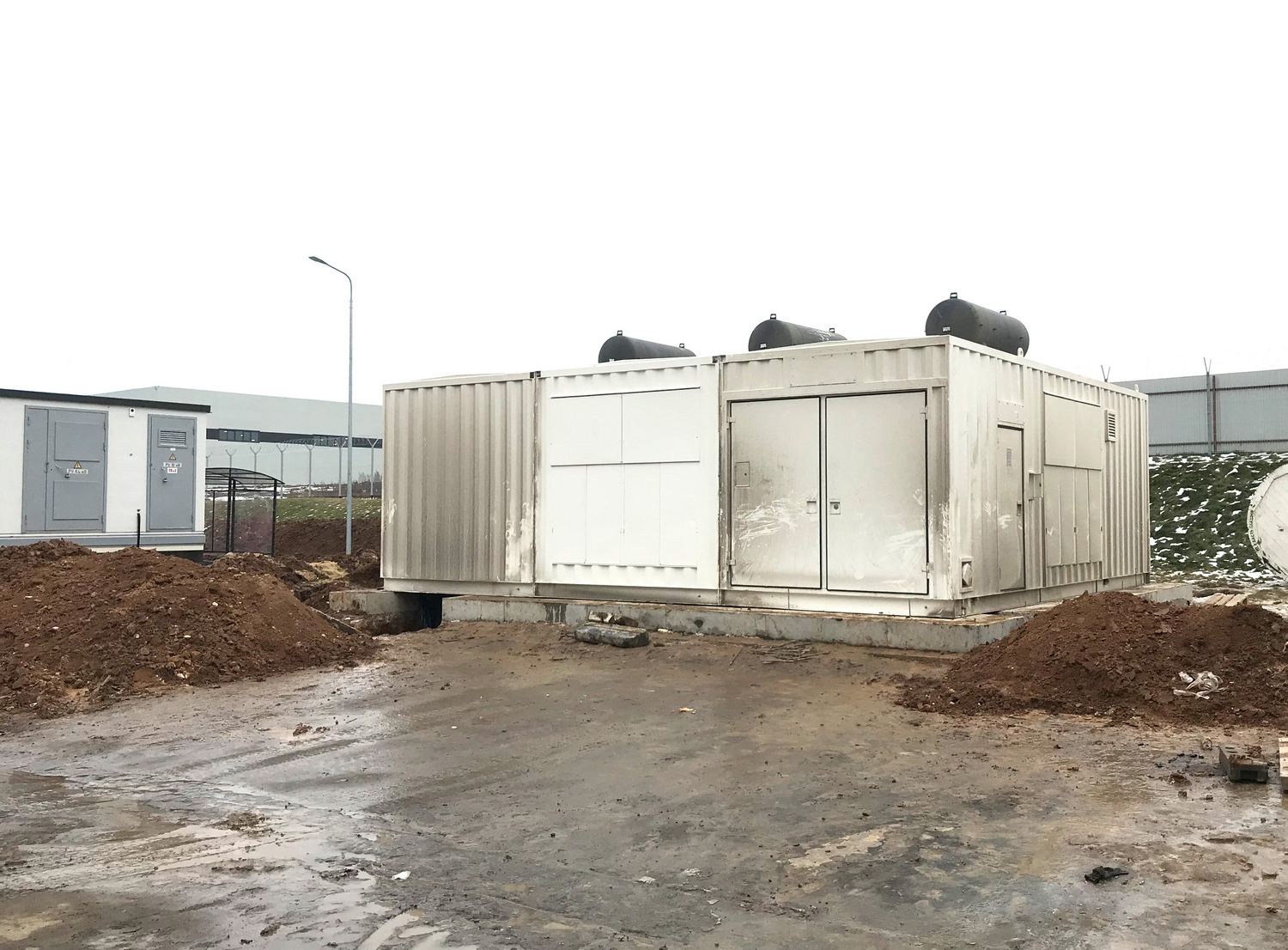

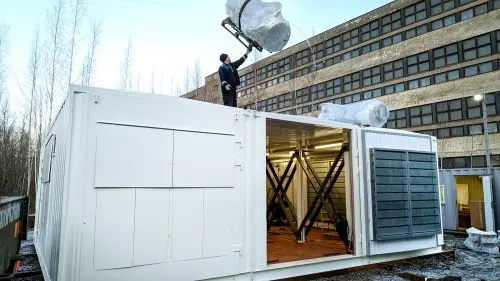

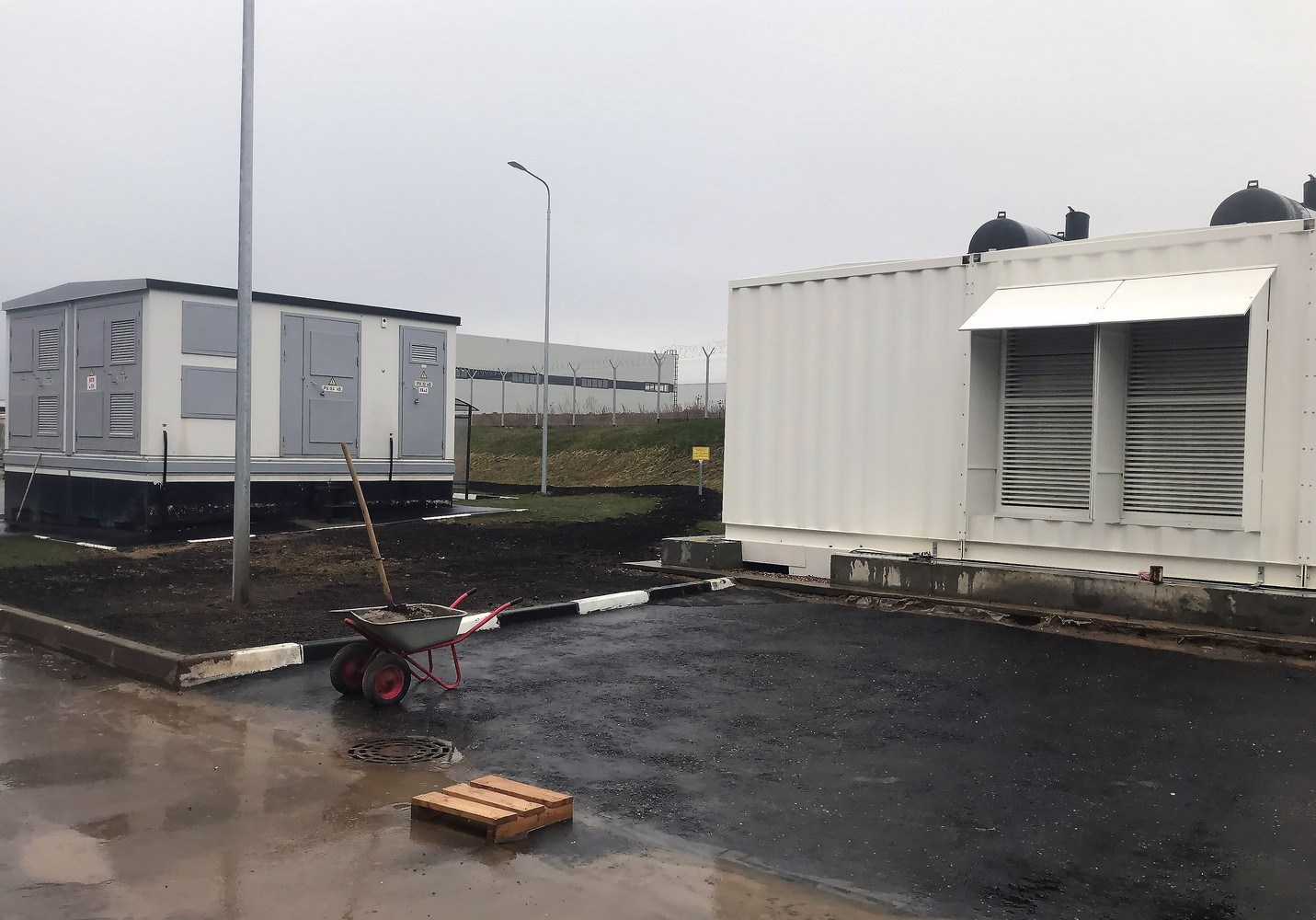

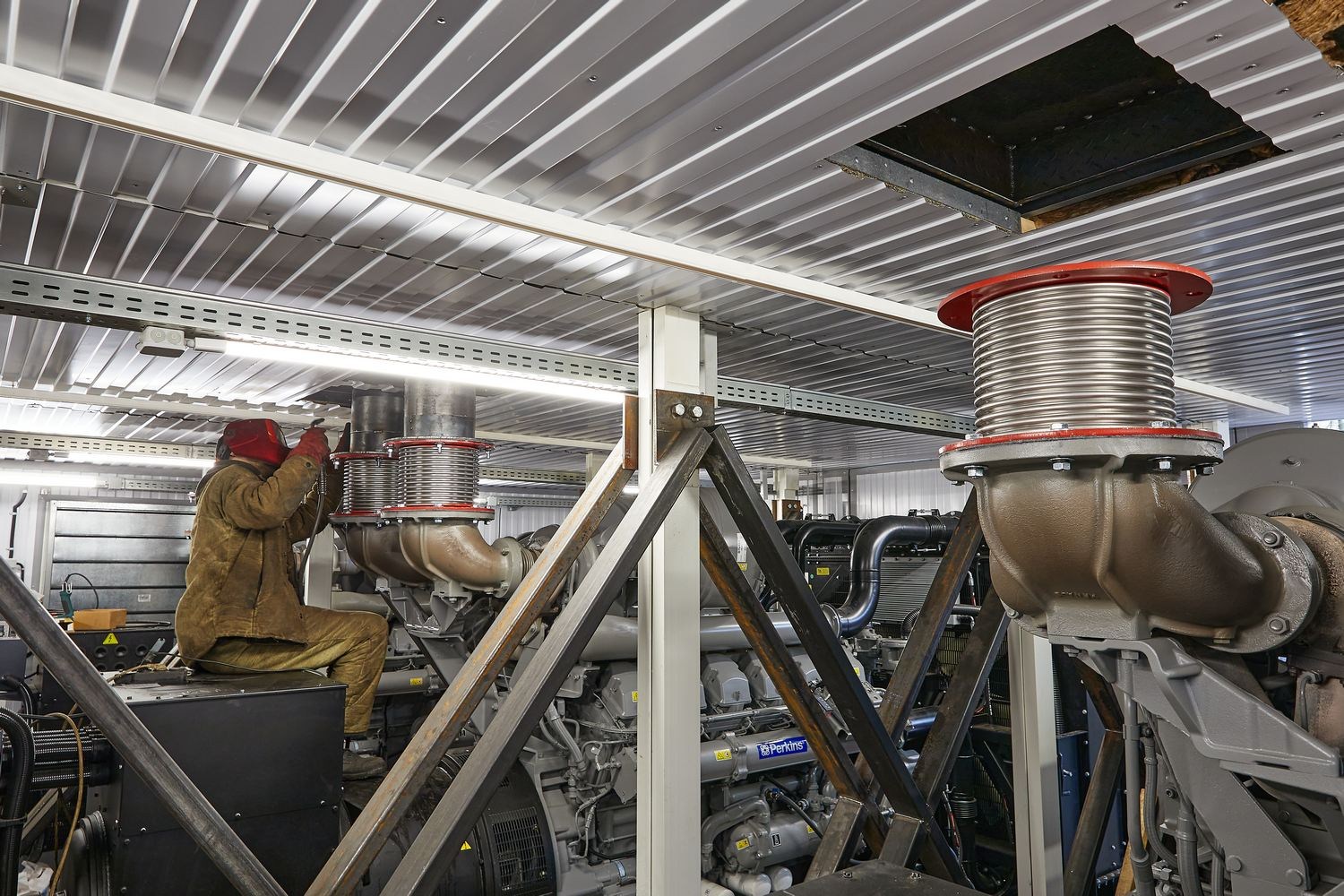

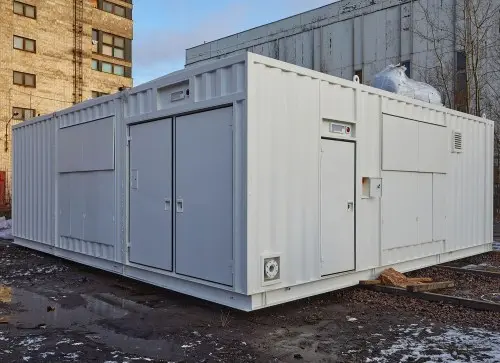

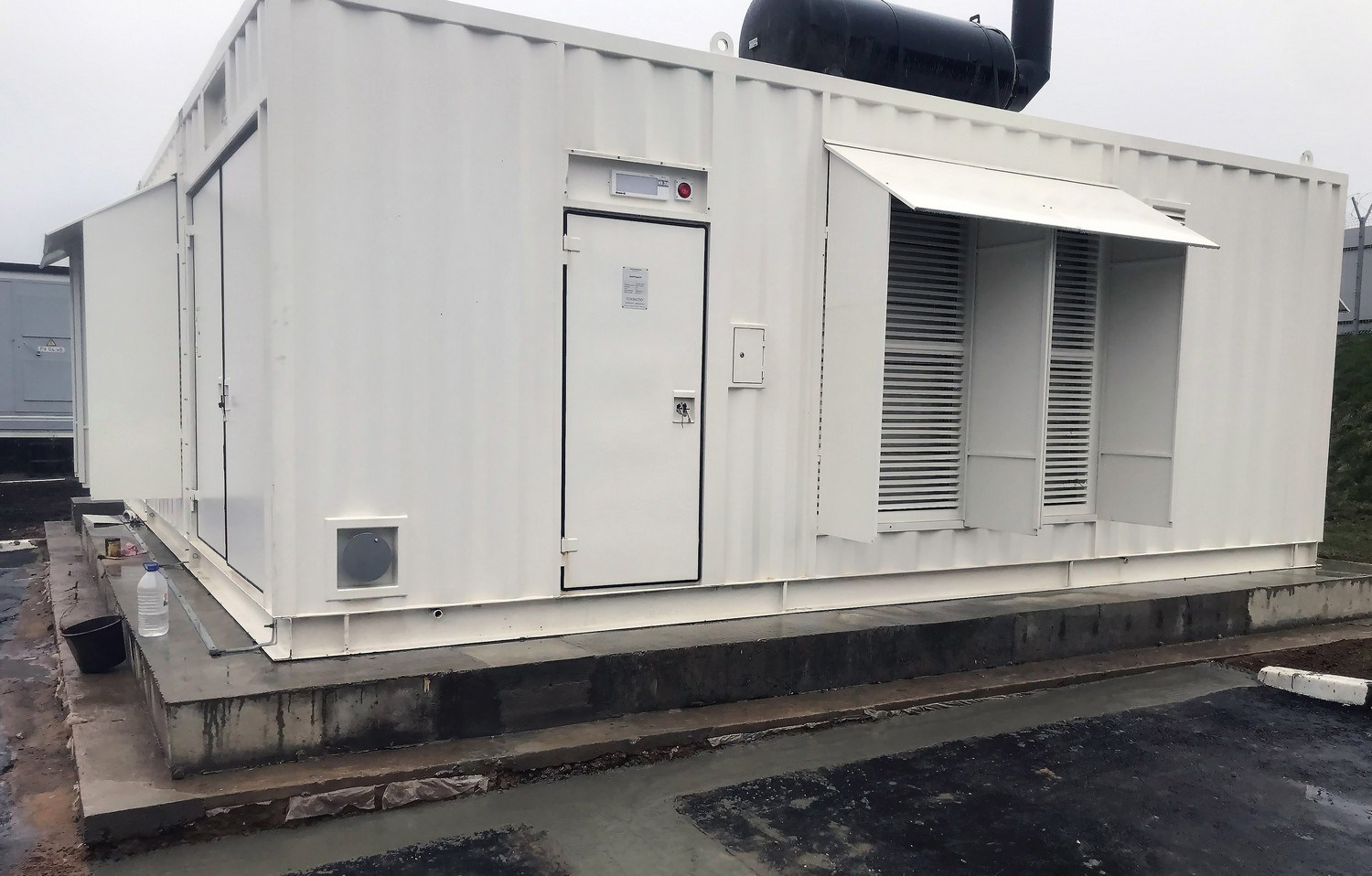

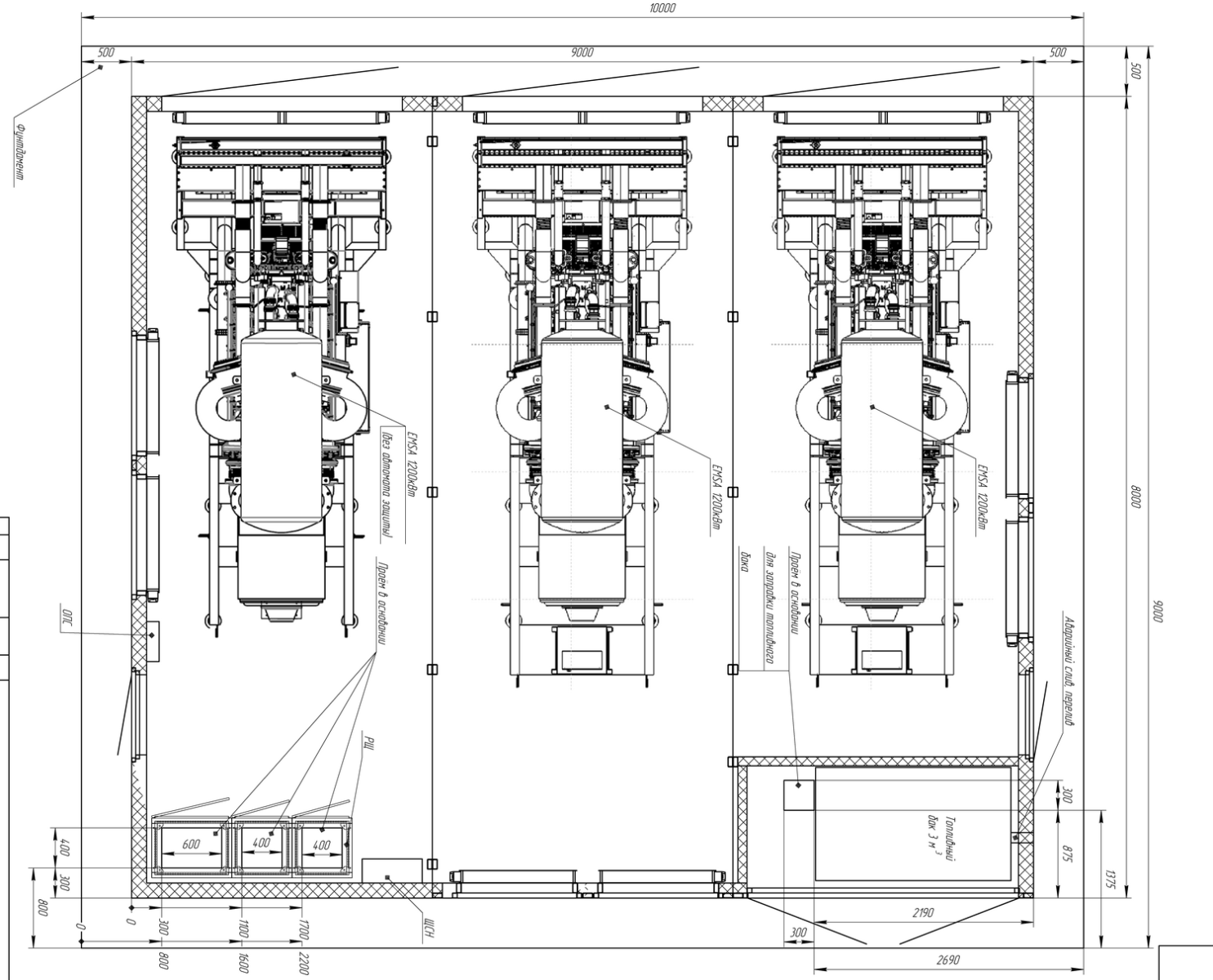

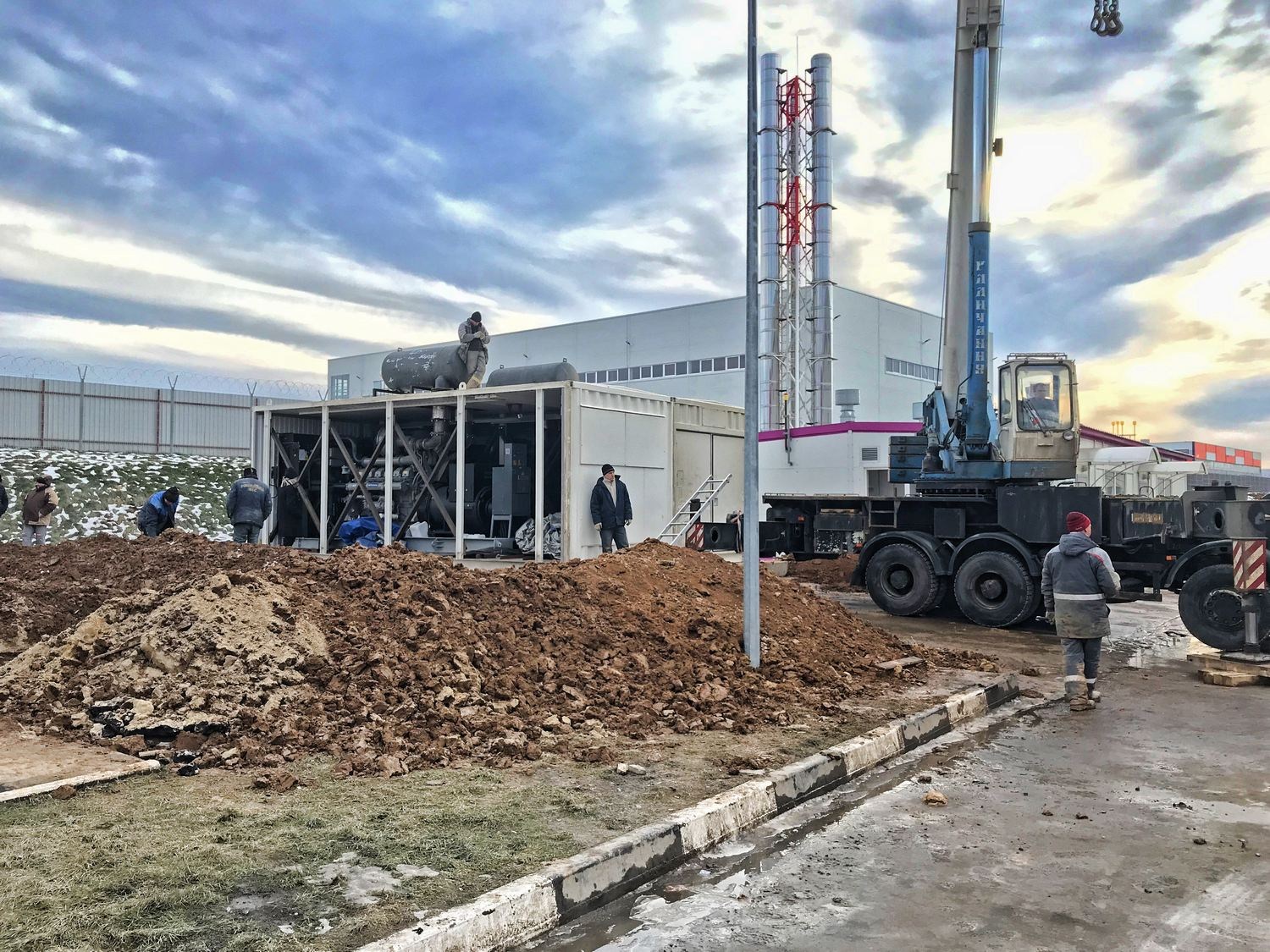

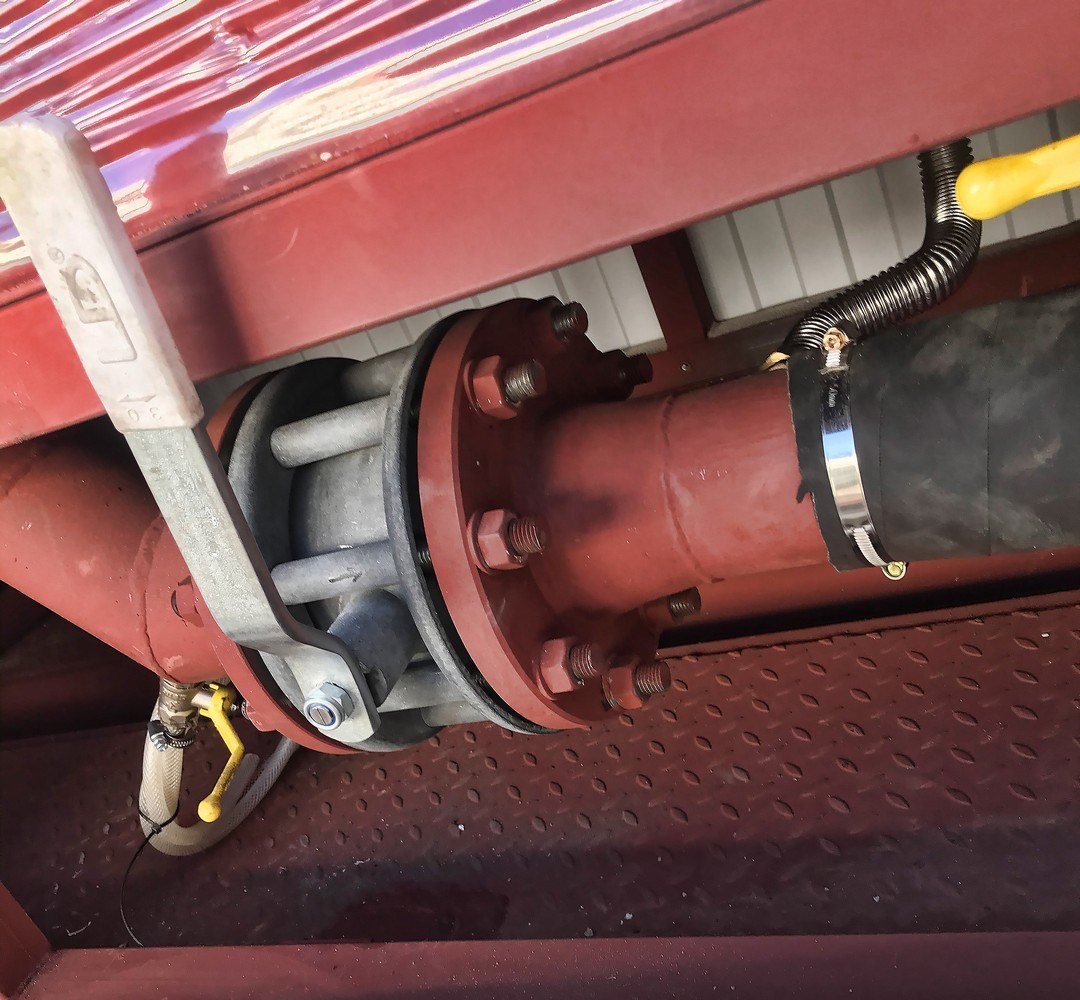

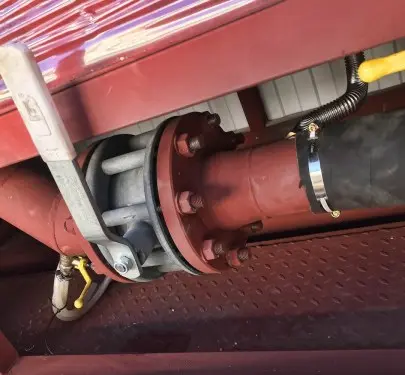

Три станции монтируются в цельносварное контейнерное помещение собственного производства "Техэкспо" с габаритными размерами 8000х9000х3300 мм. Контейнер устанавливается на специально подготовленный фундамент и подсоединяются к контуру заземления с сопротивлением не более 4 Ом.

В составе автономного генерирующего центра (АГЦ) также:

  • топливный резервуар на 3 000 литров
  • насосная группа

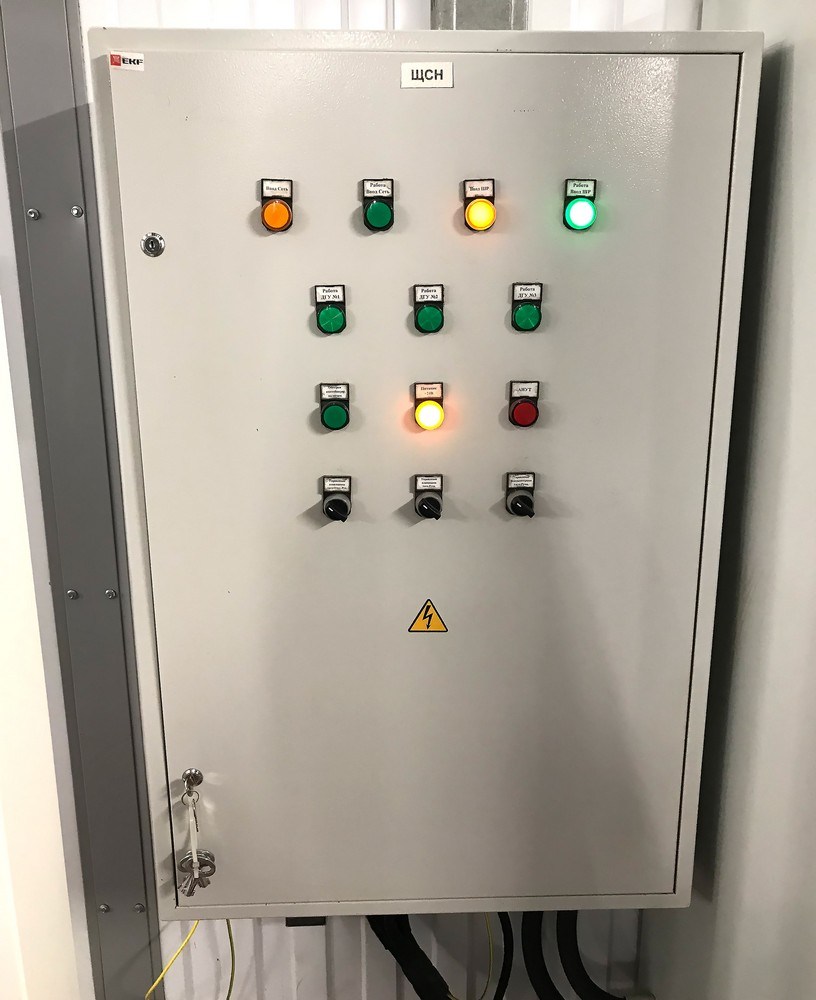

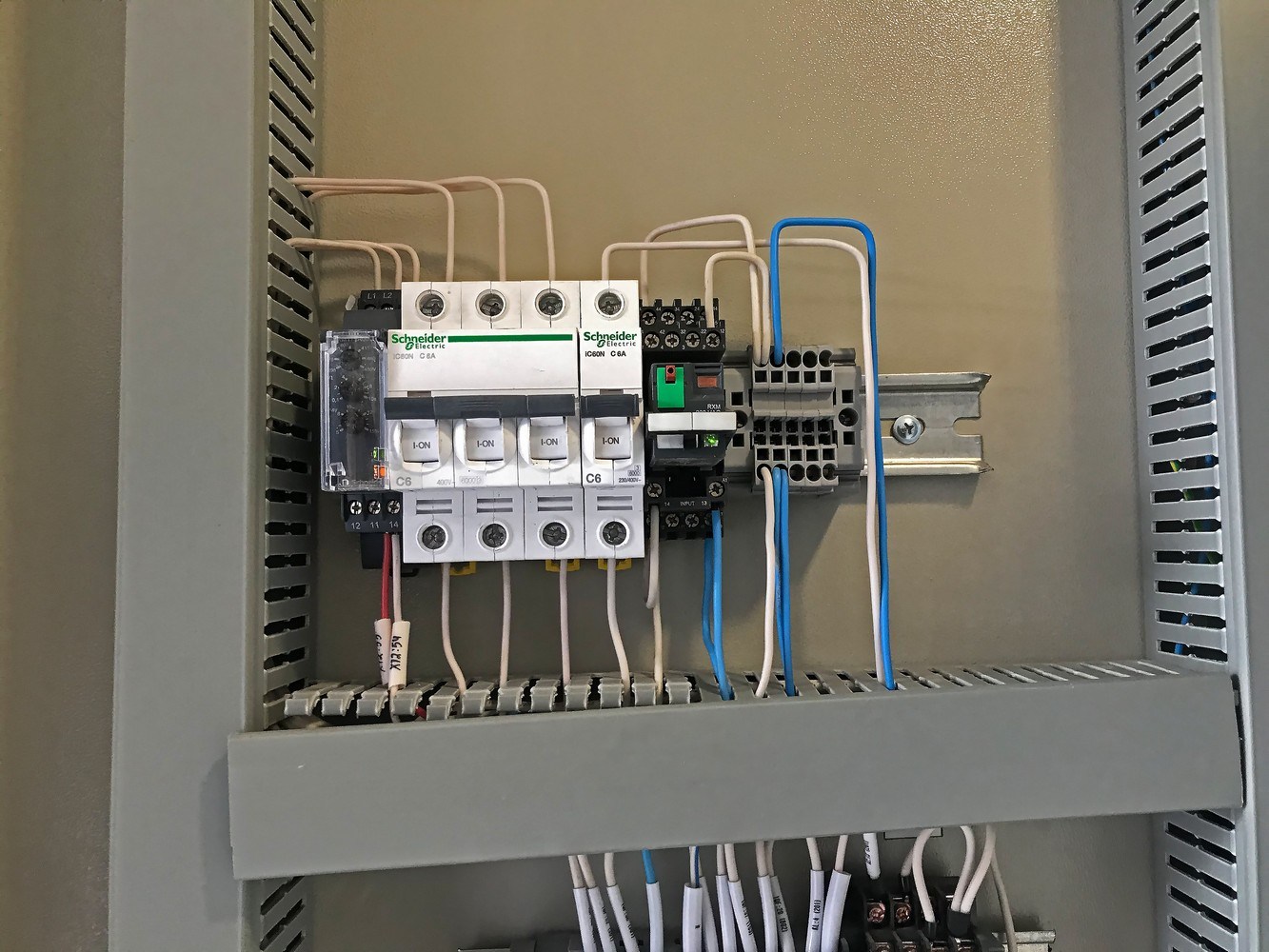

  • распределительный щит

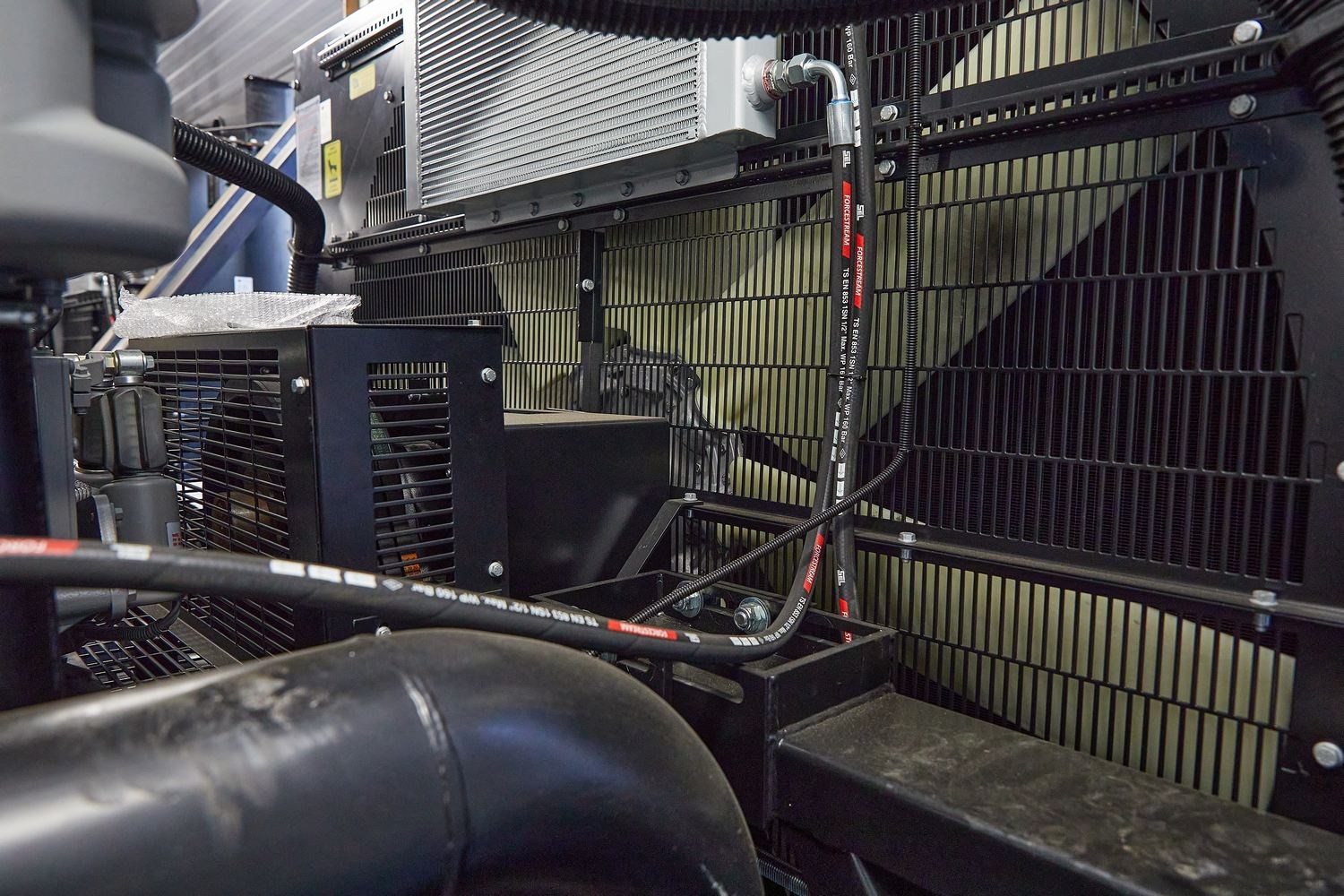

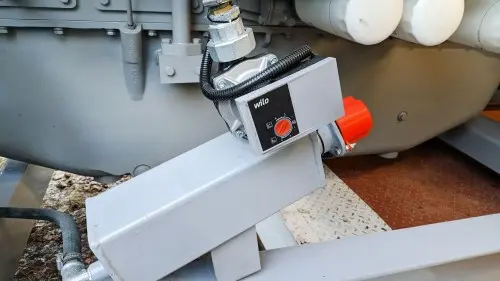

  • система подогрева охлаждающей жидкости

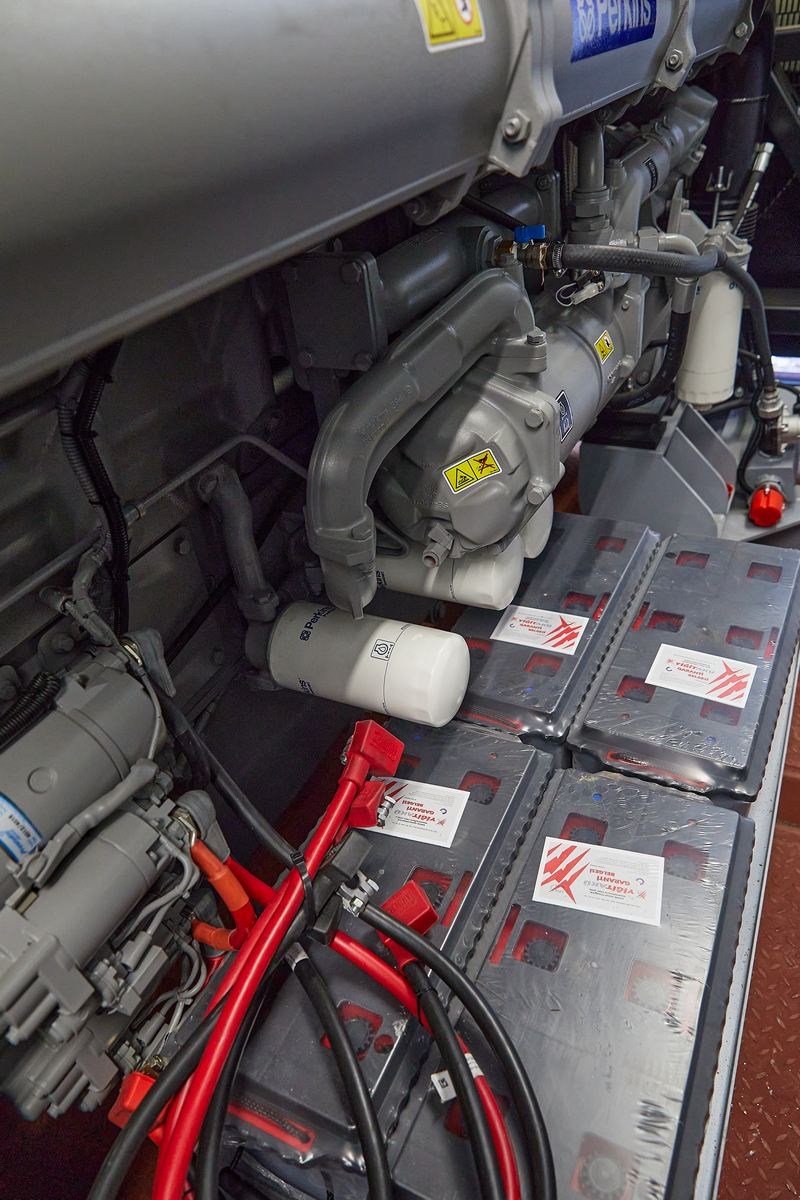

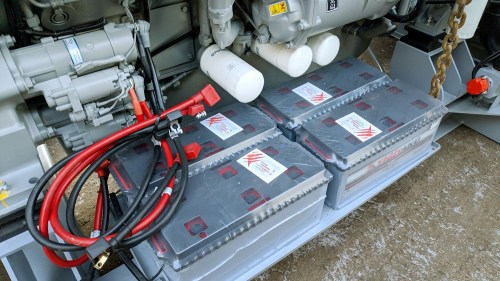

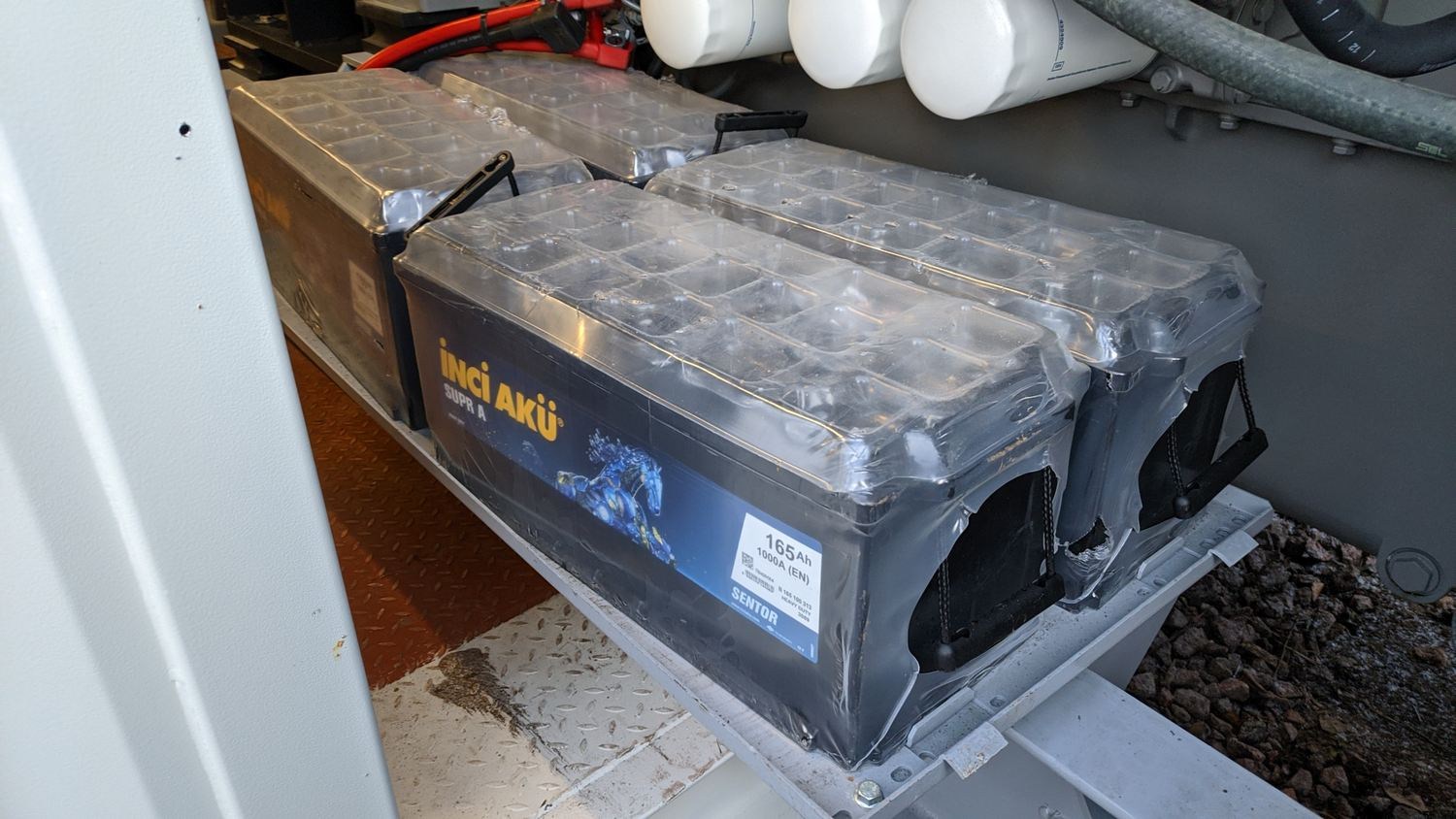

  • зарядное устройство для аккумуляторной батареи

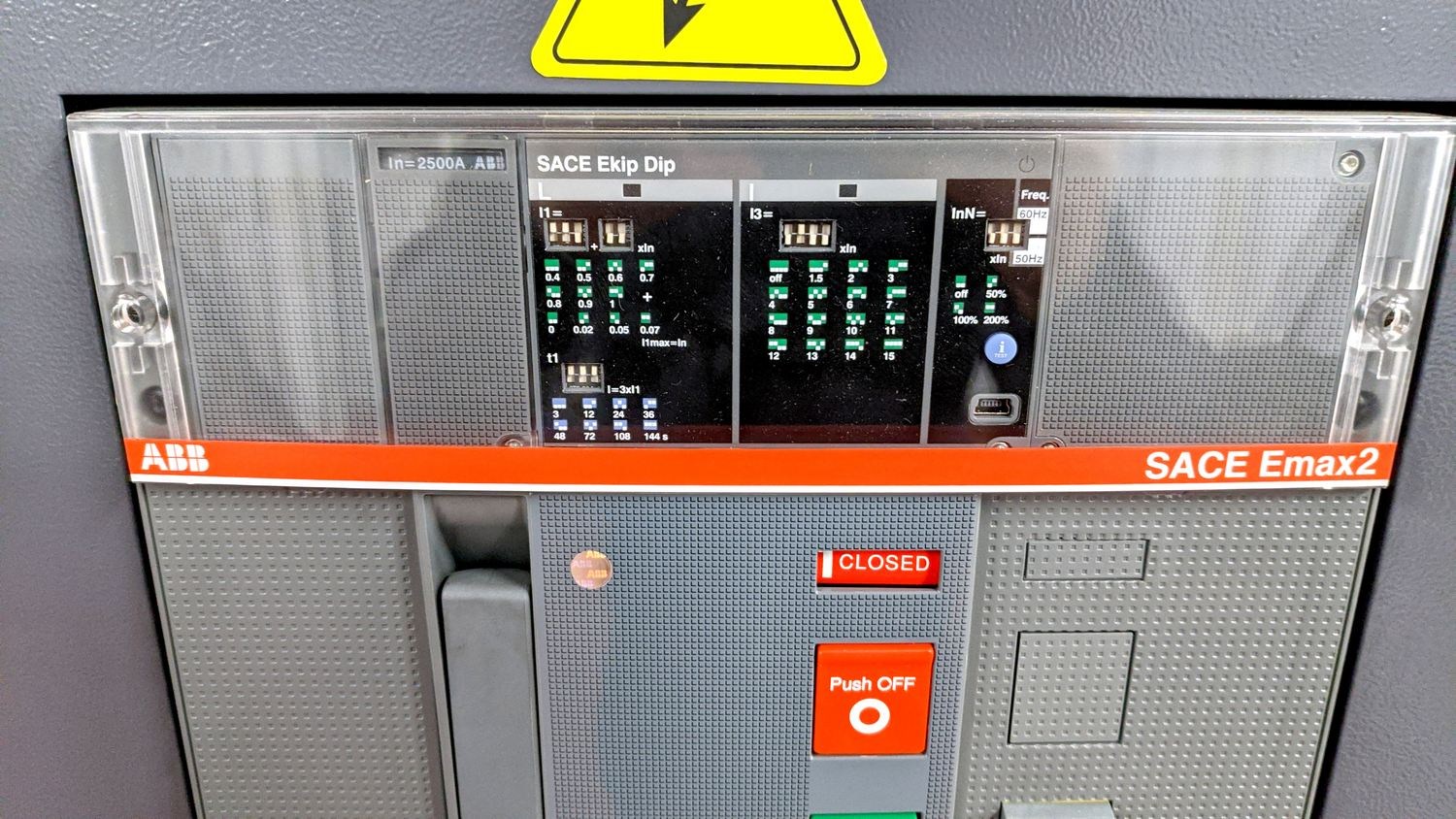

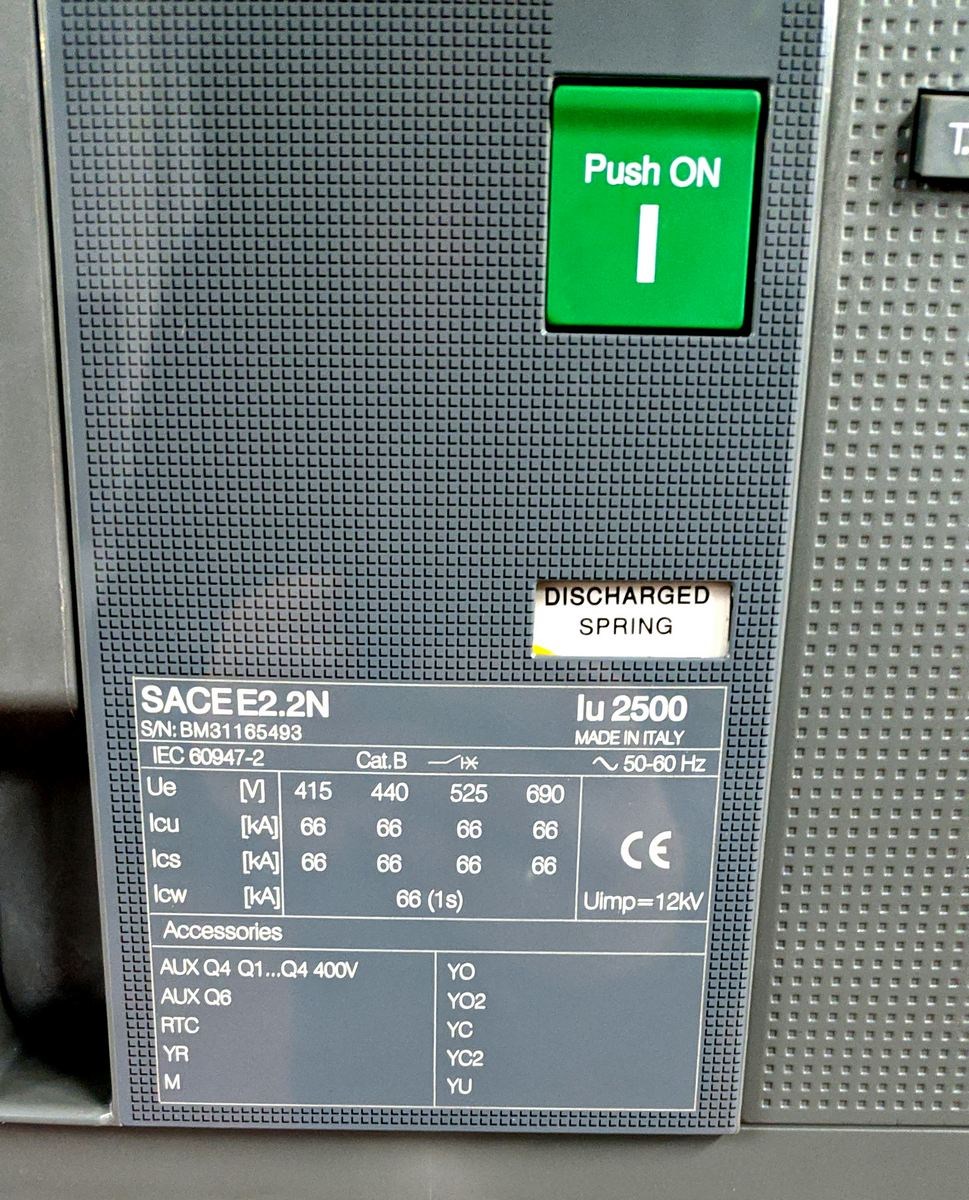

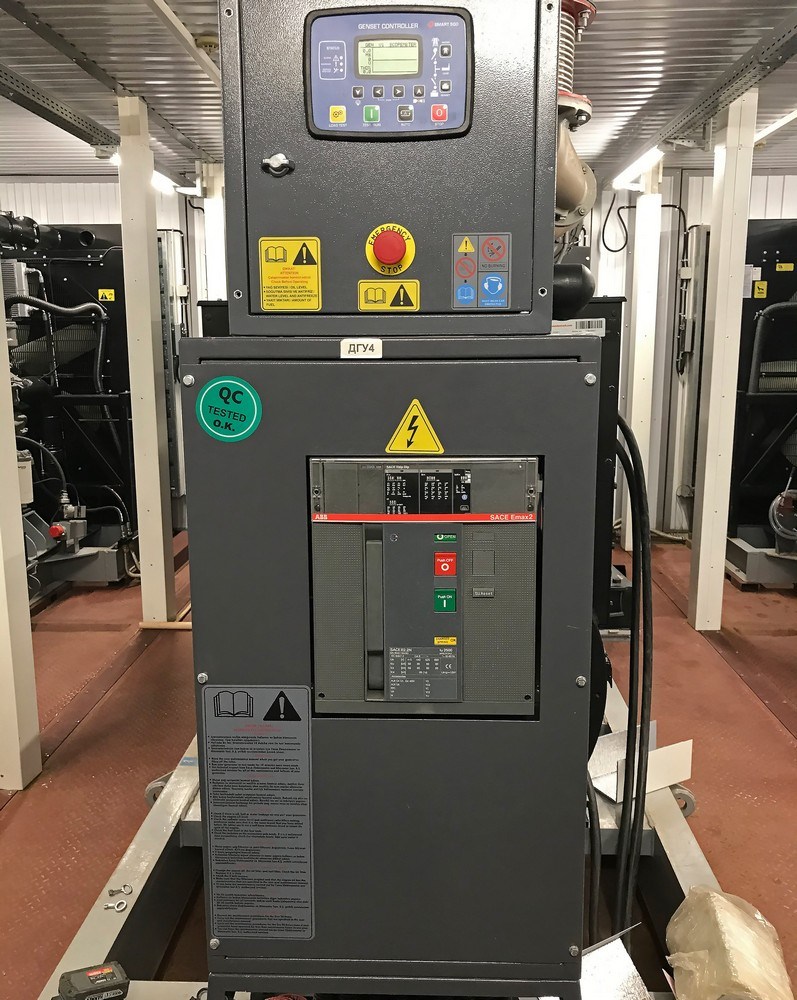

  • автомат защиты генератора

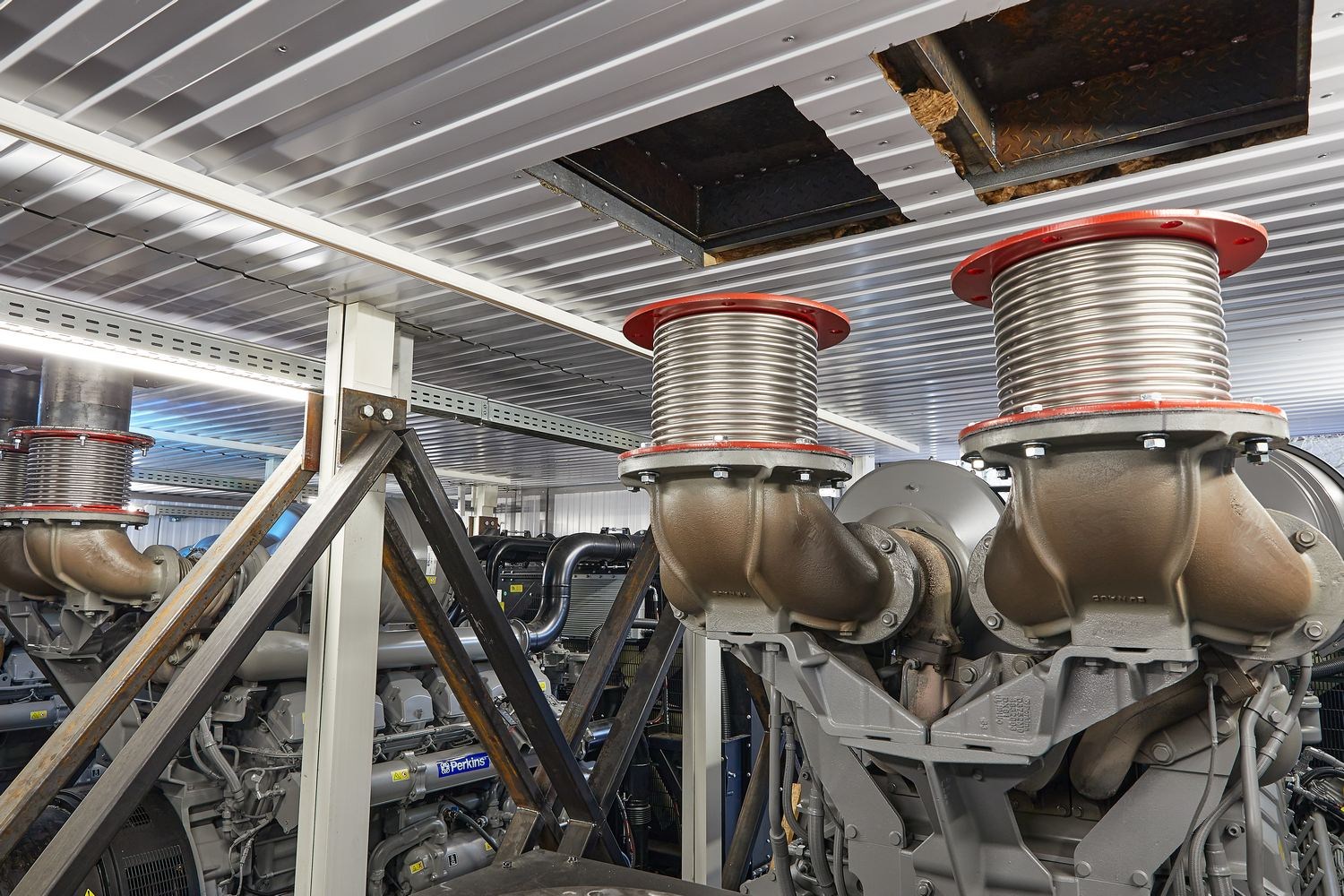

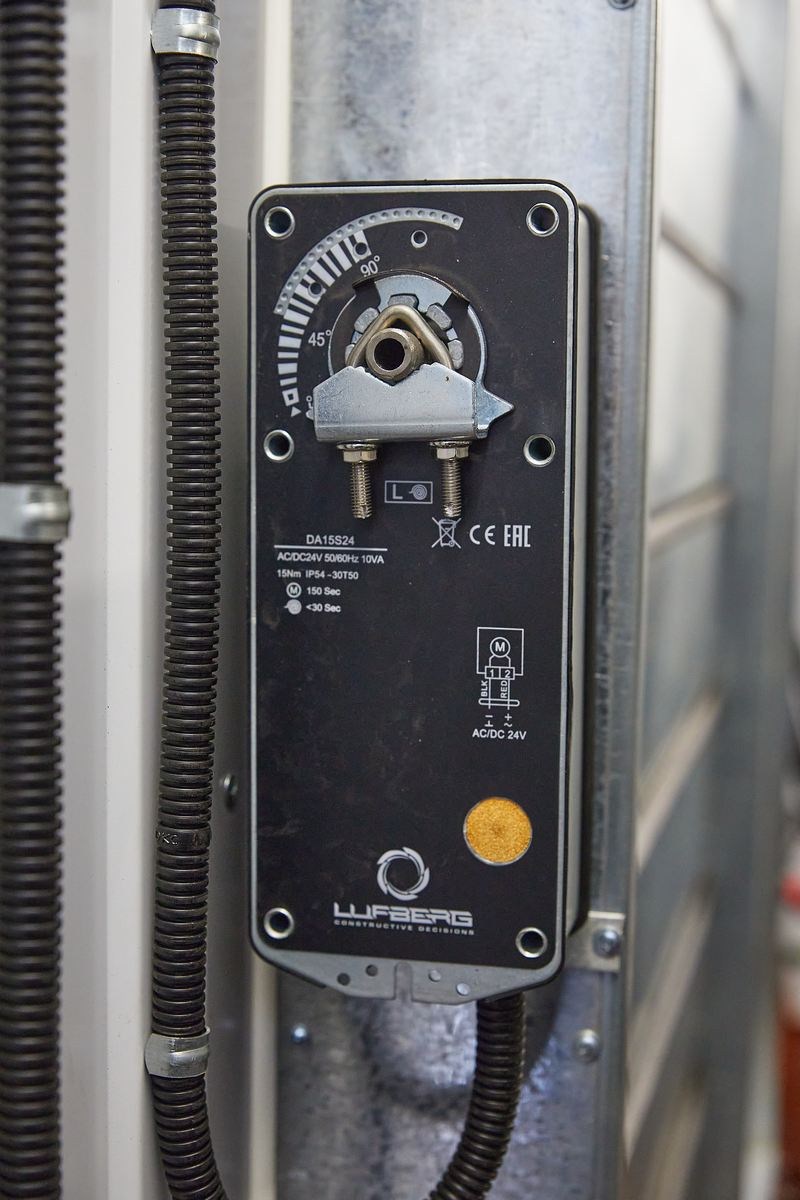

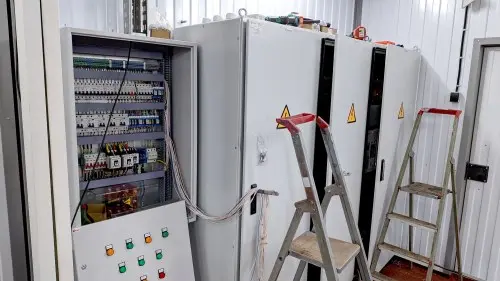

Помещение оборудуется системами подкачки топлива, приточно-вытяжной вентиляции, отопления, основного и аварийного освещения, охранно-пожарной сигнализации и автоматического пожаротушения.

Автономный генерирующий центр (АГЦ) из трех ДГУ общей мощностью 3600 кВт для складского комплекса Wildberries

Автономный генерирующий центр (АГЦ) из трех ДГУ общей мощностью 3600 кВт для складского комплекса Wildberries

Подключение:

Дизельные электростанции работают каждая на свою нагрузку. Параллельная работа станций исключена. Третья степень автоматизации предусматривает автоматический запуск, ввод под нагрузку и автоматическую остановку дизель-генераторной установки.

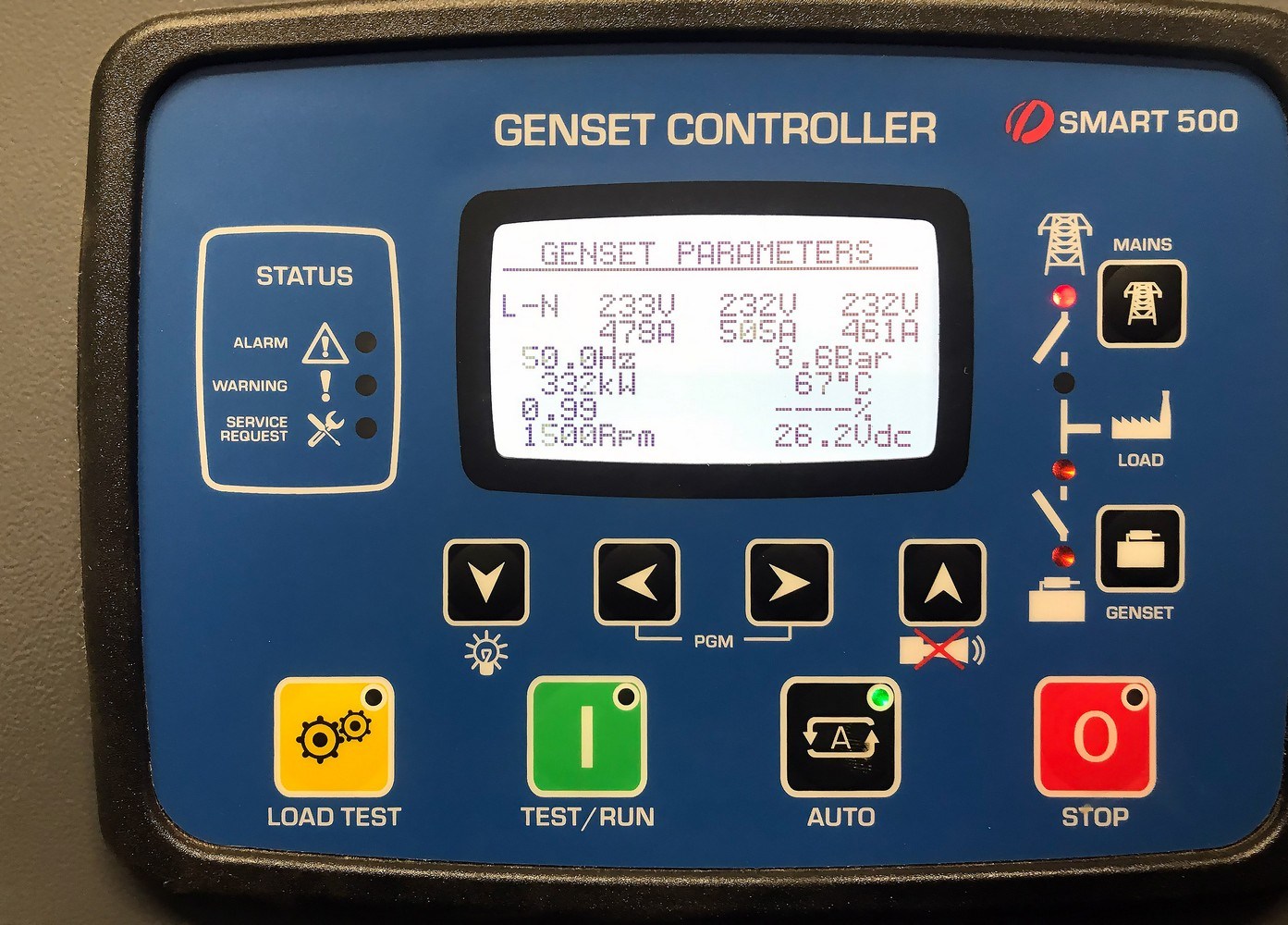

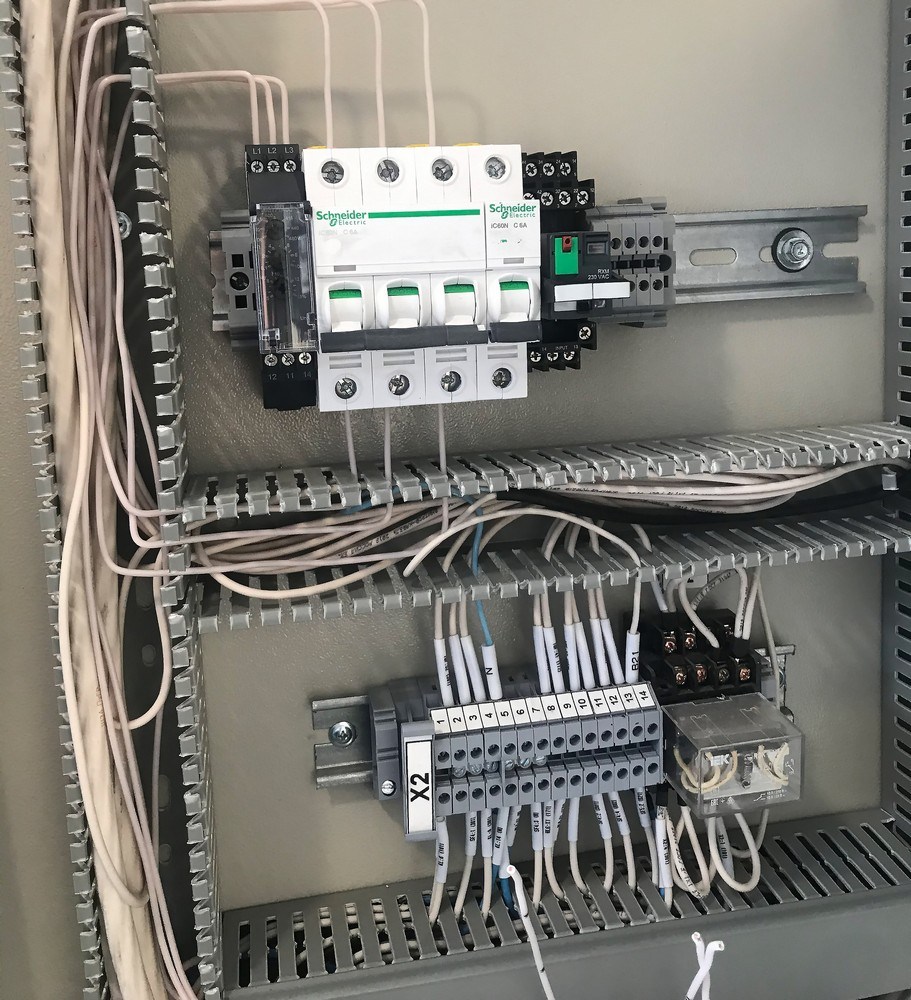

Контроллер в трансформаторной подстанции автоматически распределяет нагрузку и управляет работой ДЭС.

Две ДГУ резервируют два ввода на трансформаторной подстанции 2000 кВт. Третья ДГУ служит резервным генератором для существующих и вновь установленных ДГУ. В случае незапуска одного из дизель-генераторов он будет включаться автоматически.

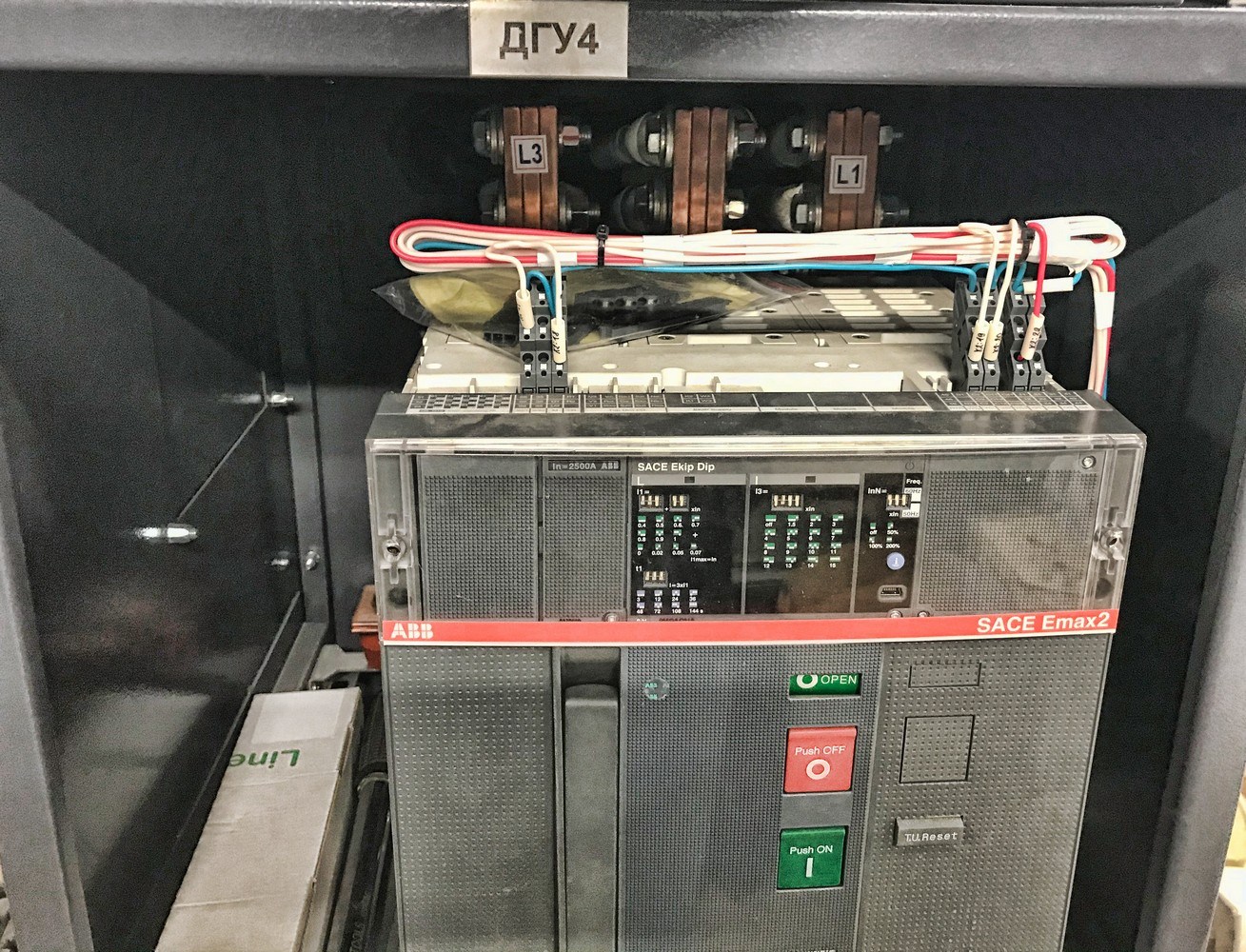

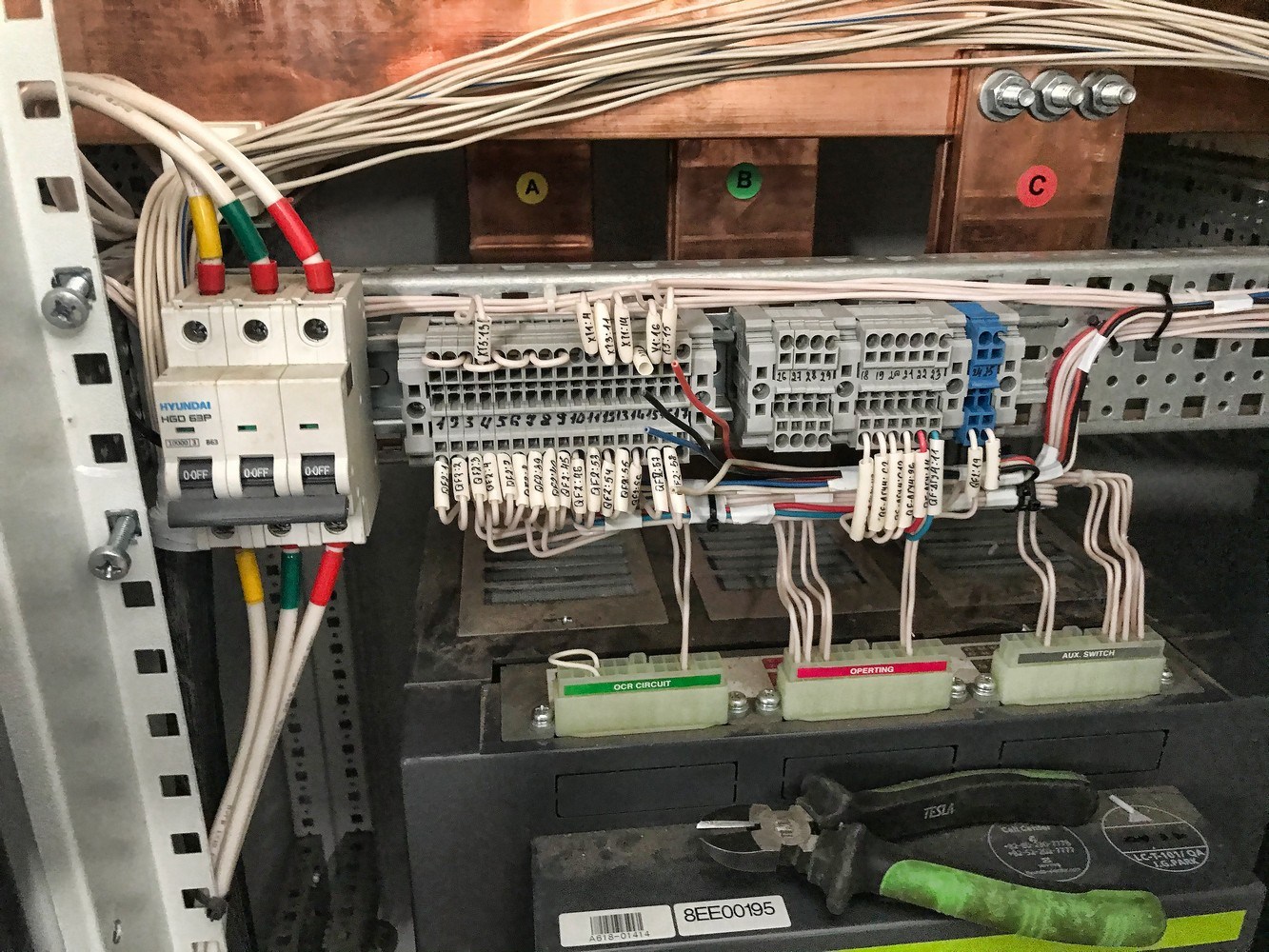

Для подключения новых ДЭС в существующую систему аварийного энергоснабжения мы произвели реконструкцию обоих ТП: заменили рубильник установкой воздушных автоматических выключателей в комплекте с электроприводом и установили автоматические выключатели для приема электропитания от аварийных дизель-генераторных установок.



Закажите расчет бюджета аналогичного проекта - напишите нам запрос на

Направим на ваш объект инженера для бесплатного предпроектного осмотра, подберем оборудование, составим смету
