Демонтаж ДГУ весом 34 тонны и установка новых ДГУ мощностью 1 МВт для «МРСК Северо-Запада» (Россети)

Общая мощность 2000 кВт
Заказчик ПАО «МРСК Северо-Запада» (бренд “Россети Северо-Запад”)
Фото

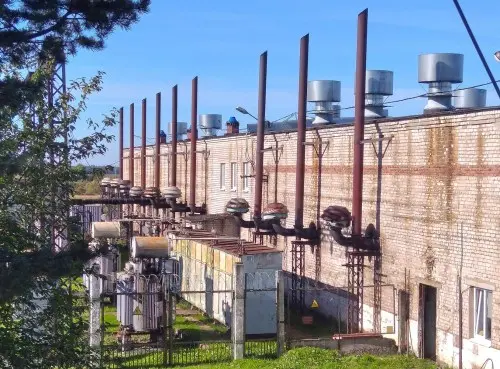

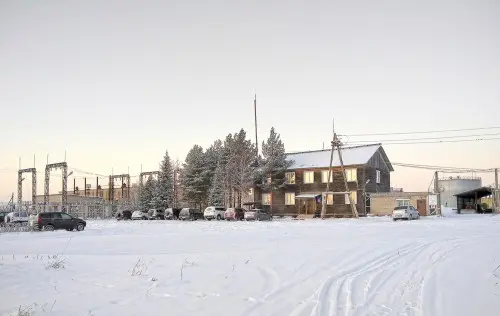

Задача Модернизация ДЭС для Россетей: замена старых советских ДГУ в городе Мезень Архангельской области
Решение

В 2020 г. строительное подразделение группы компаний «Техэкспо» выиграло конкурс по 223-ФЗ на техническое перевооружение высоковольтной ДЭС в части замены двух дизель генераторов мощностью 1 МВт. Работы проводились для ПАО «МРСК Северо-Запада» (Россети) вдали от цивилизации, в городе Мезень, куда сложно добраться даже транспортом.

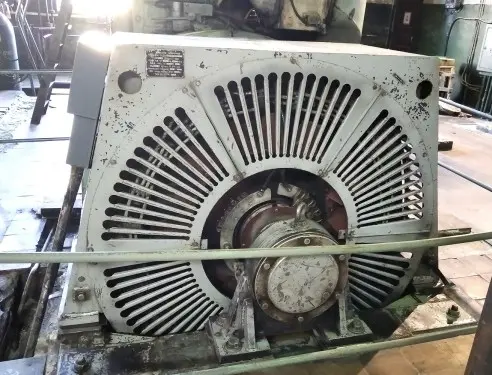

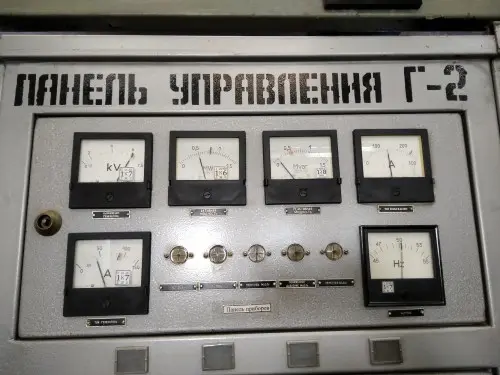

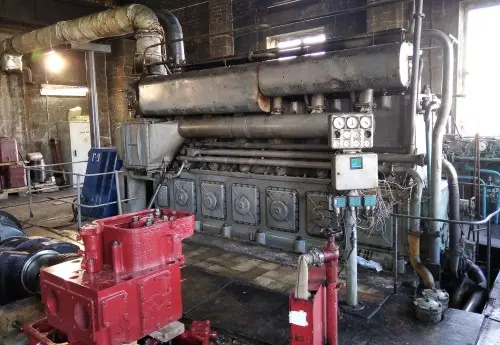

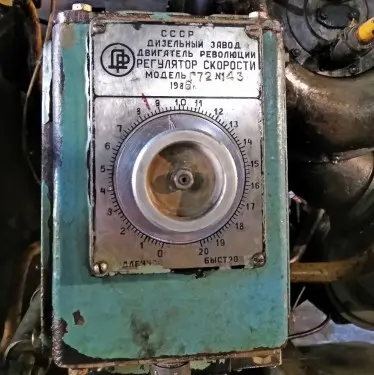

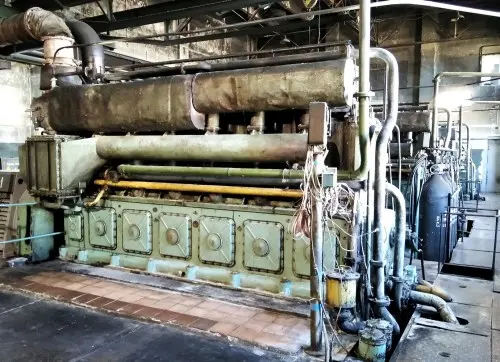

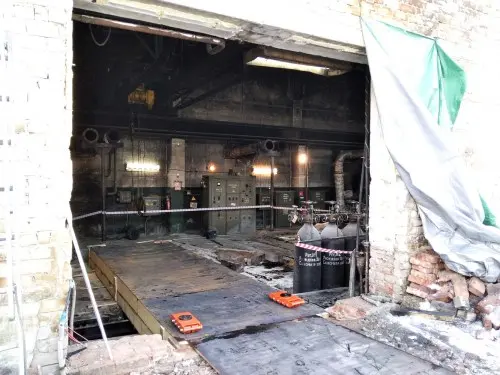

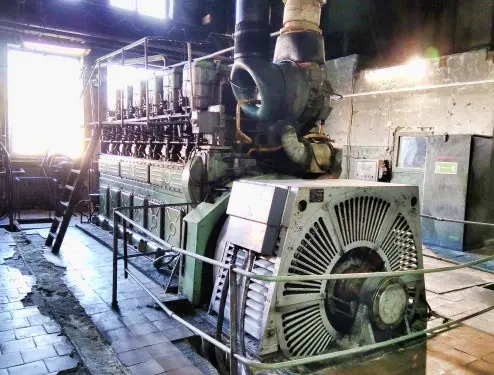

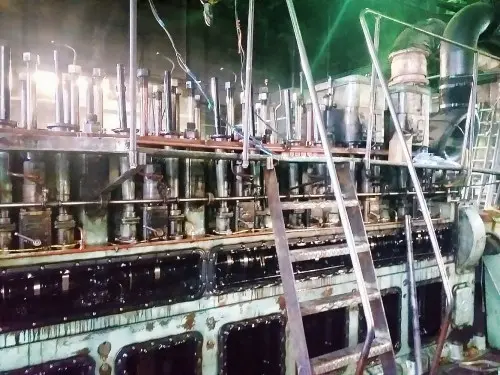

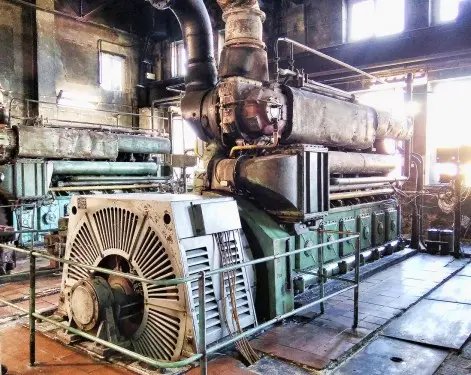

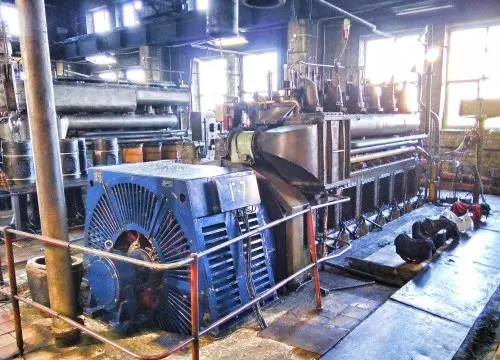

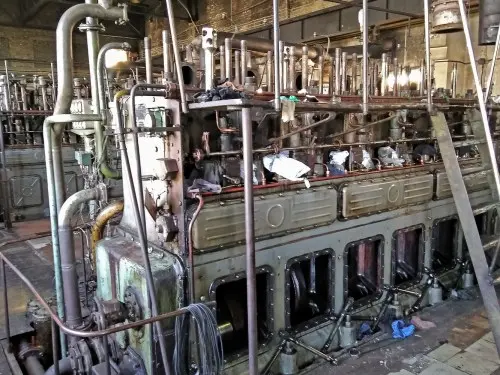

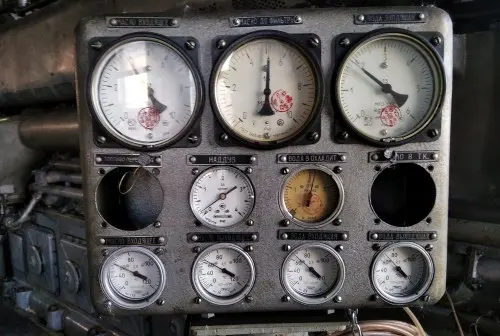

Был проведен демонтаж двух ДГУ типа Г-72М (каждая весом по 34 тонны!) с демонтажом и последующим восстановлением участка стены здания ДЭС.

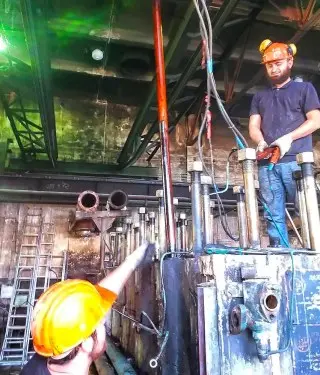

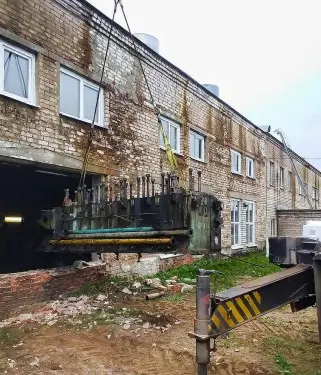

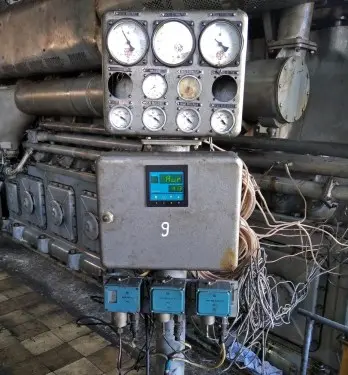

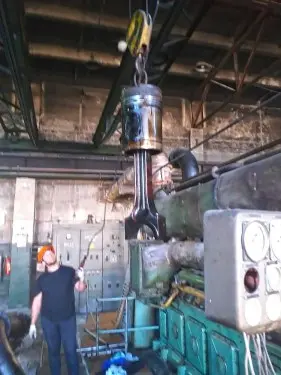

Работы по выводу из эксплуатации ДГУ типа Г-72М включали в себя слив масла и жидкостей, отключение выхлопной и топливной систем, кабелей. Далее проводились поэлементная разборка ДГУ, выгрузка и утилизация. Демонтаж и погрузка рамы (вес - 6,7 тонн), блока (5 тонн), коленчатого вала (3,8 тонны) требовал разборки части кирпичной стены с оконными проемами.

Согласно проекту организации строительства, проводились работы:

  • демонтаж двух участков стены с окнами до перемычек;
  • демонтаж ДГУ ДГ-5 и ДГ-2 типа Г-72М;
  • монтаж опорной рамы утилизационного котла;

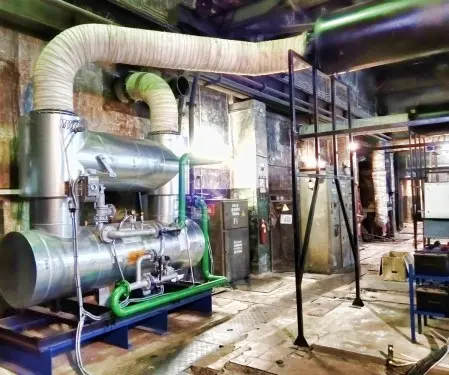

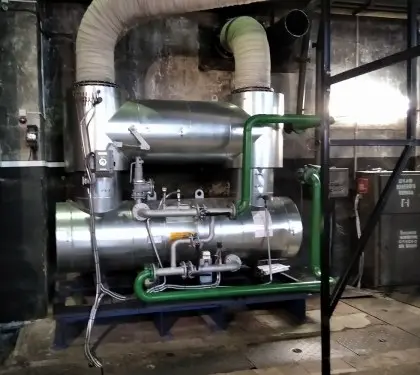

  • монтаж утилизационного котла;
  • устройство отверстия в стене для системы выхлопа ДГ-5;

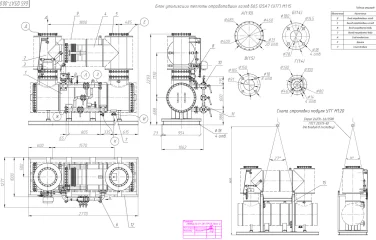

  • монтаж блока утилизации тепла ДГ-5;
  • переустройство выхлопной трубы ДГ-5 с учетом размещения блока утилизации ДГ-5

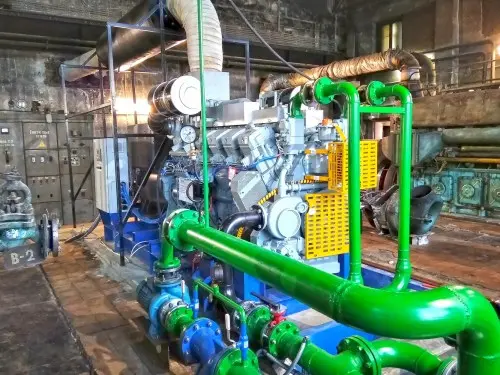

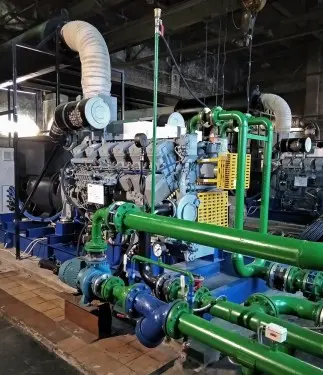

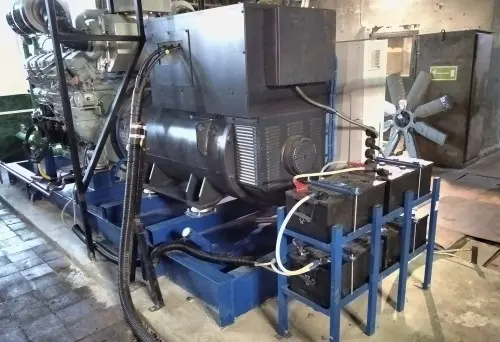

  • монтаж проектируемых ДГУ;
  • восстановление участков стен с оконными проемами
  • разработка котлованов;
  • устройство фундаментов охлаждающих блоков ДГУ;
  • монтаж конструкций охлаждающих блоков ДГУ;
  • монтаж коммуникаций для подключения ДГУ.

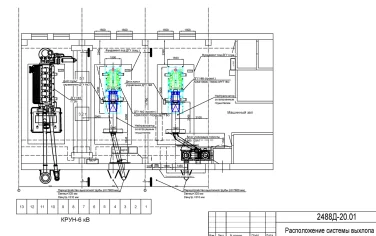

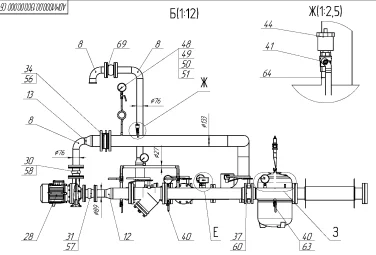

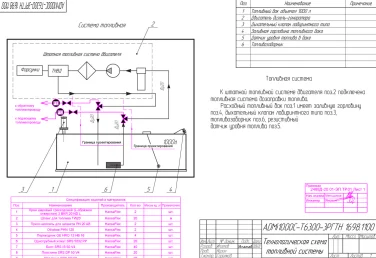

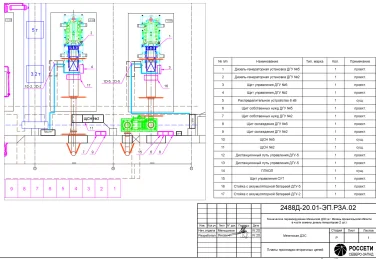

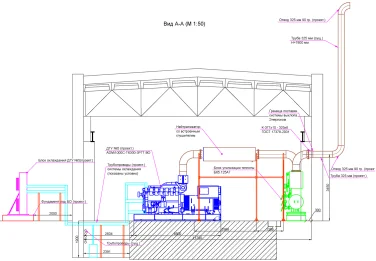

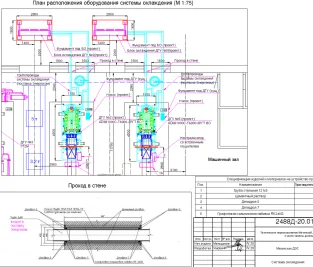

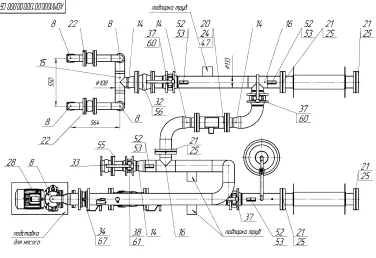

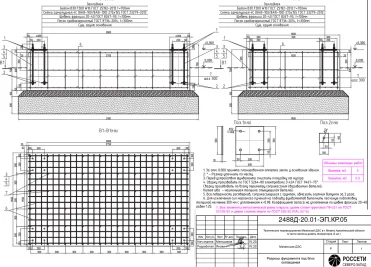

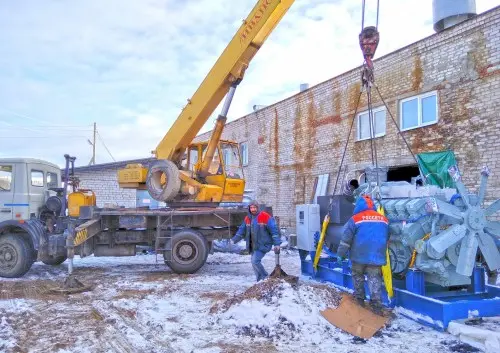

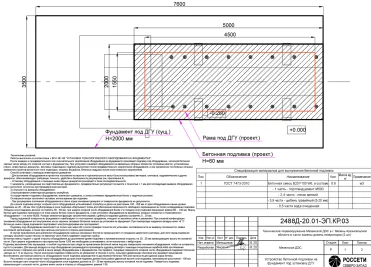

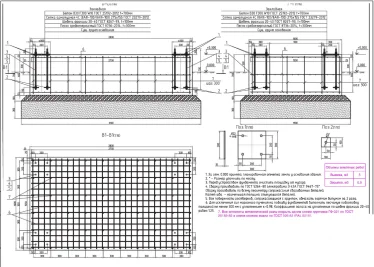

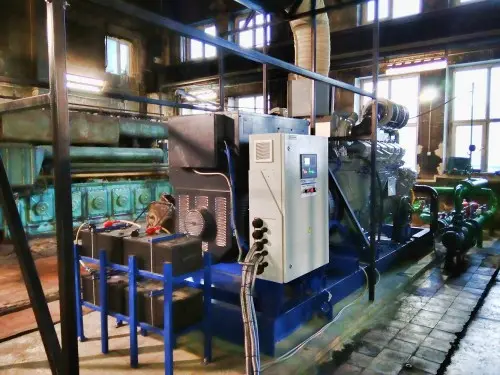

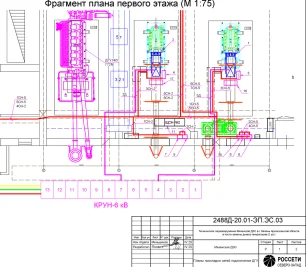

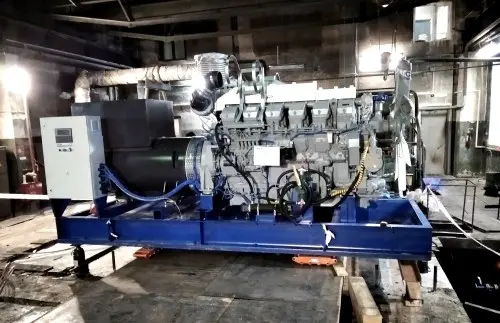

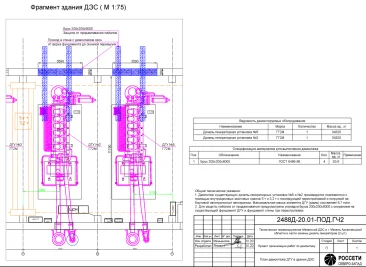

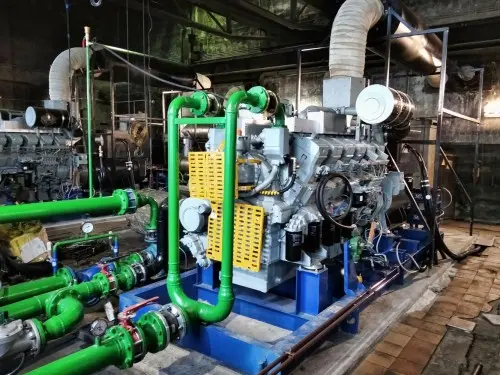

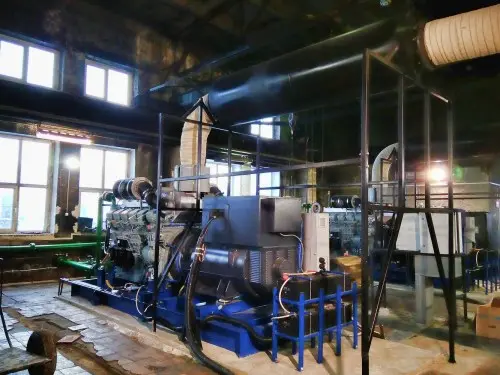

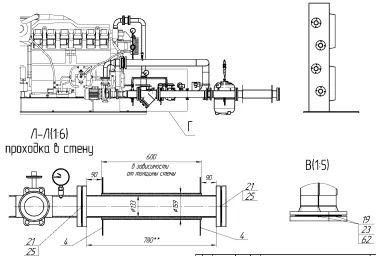

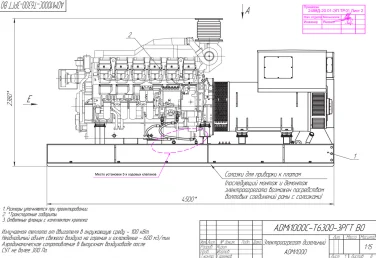

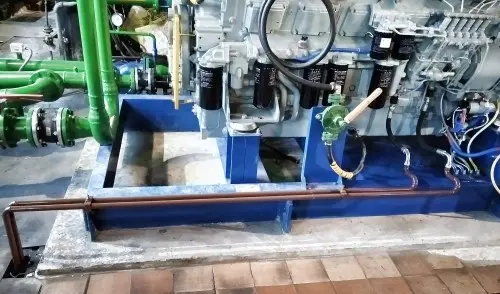

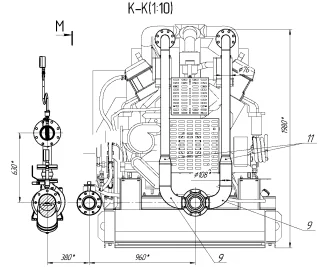

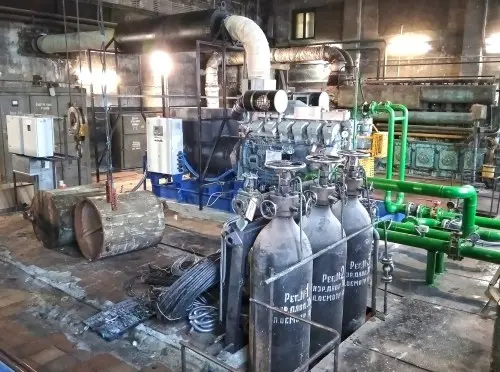

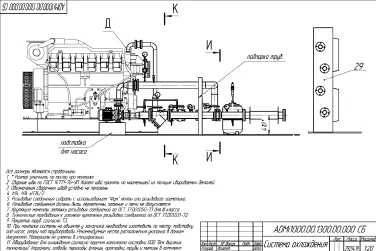

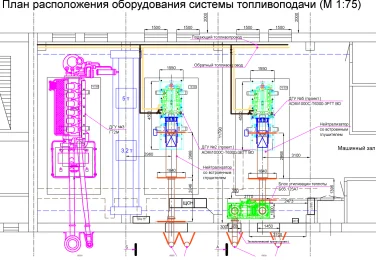

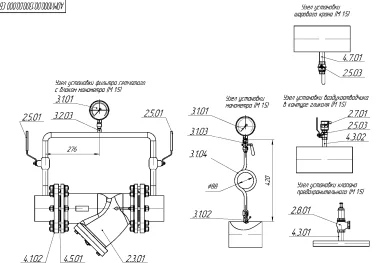

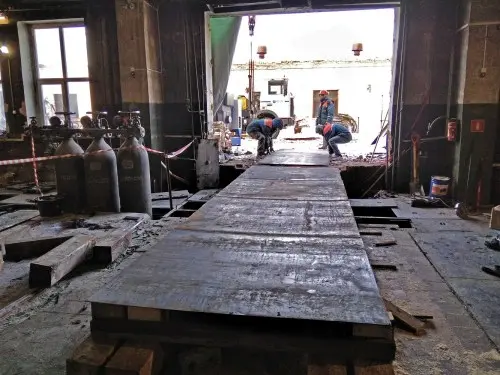

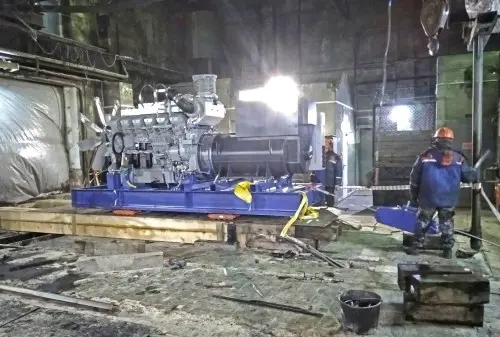

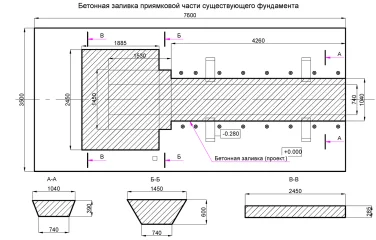

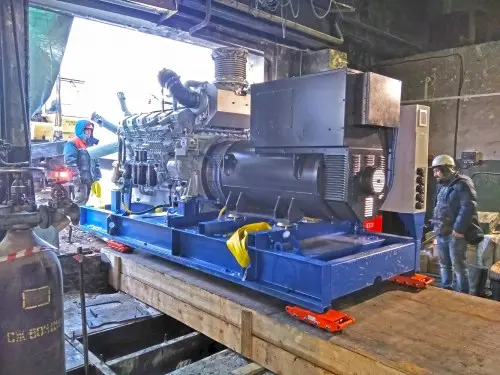

После подготовки фундамента (см чертежи во вкладке ниже) новые ДГУ мощностью по  1 МВт каждая были загружены в помещение с помощью специальных тележек, позволяющих перемещать по настилу тяжелые крупногабаритные грузы в несколько тонн.

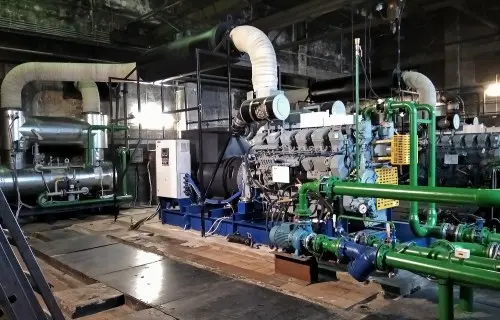

Был выполнен монтаж:

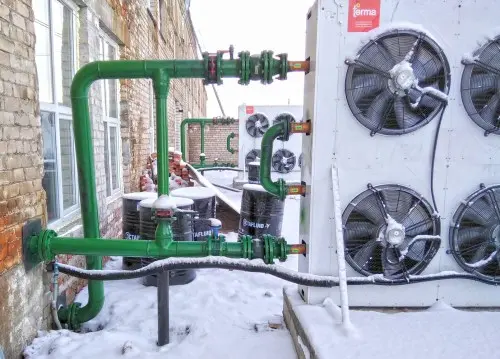

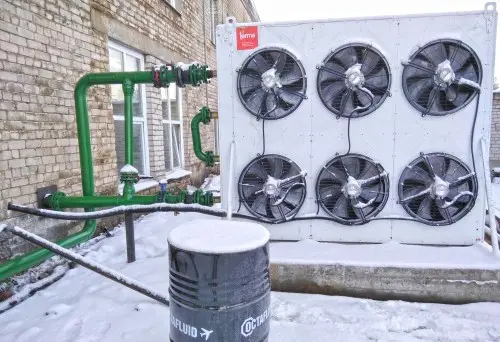

  • выносного электрорадиатора (градирня сухая);

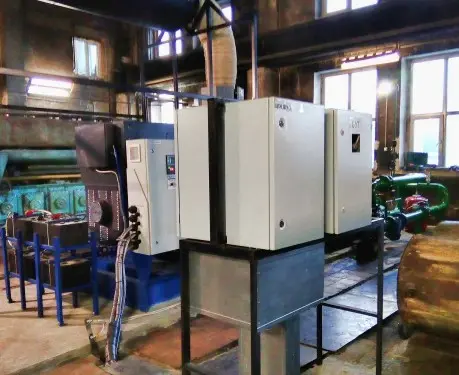

  • шкафов ЩСН, ЩО (охлаждения), ЩУН (охлаждения), управления СУТ;
  • выносного пульта управления;

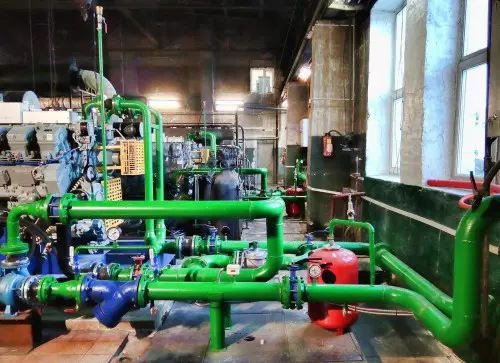

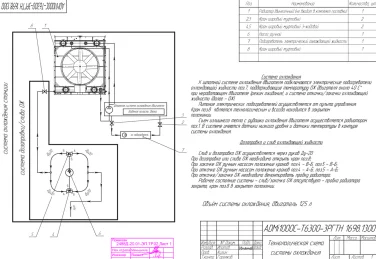

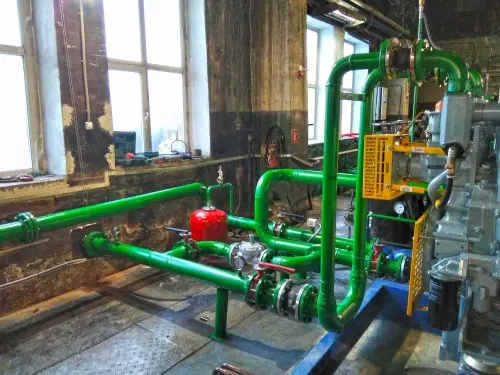

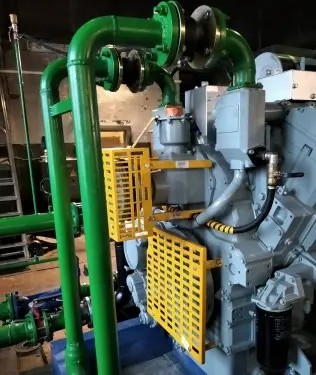

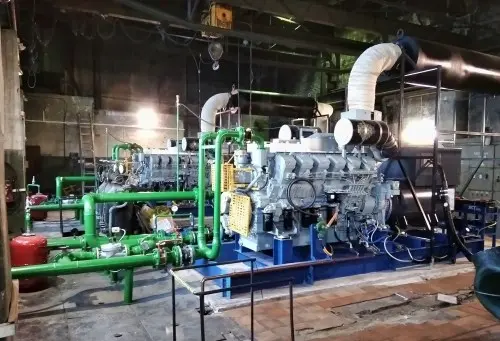

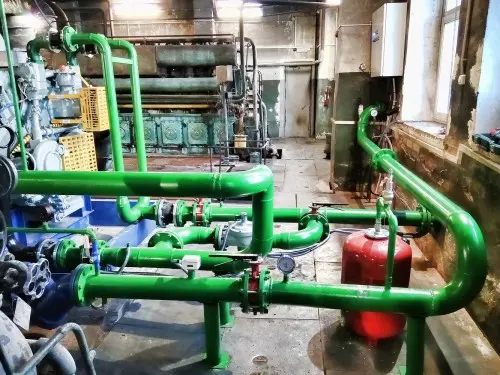

  • системы охлаждения и топливной системы;

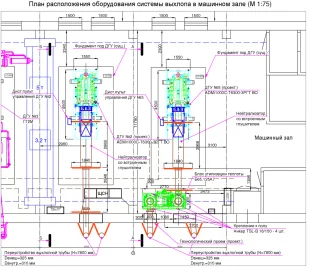

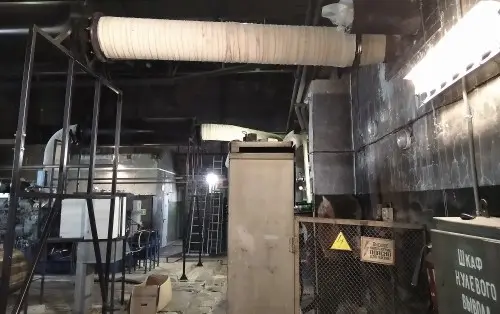

  • системы отвода газов с корректировкой длин труб и опор;
  • релейной защиты, заземления ДГУ;
  • кабельных линий 6 кВ.

В рамках ПНР по программе индивидуальных испытаний с помощью электротехнической лаборатории провели испытания синхронного генератора и силового кабеля, измерили сопротивление заземляющего устройства, проверили устройства РЗА, наличие цепи между заземленными установками и элементами заземленной установки,  срабатывание расцепителей автоматических выключателей, сопротивление петли фаза-нуль путём непосредственного замера тока однофазного короткого замыкания на корпус электрооборудования.

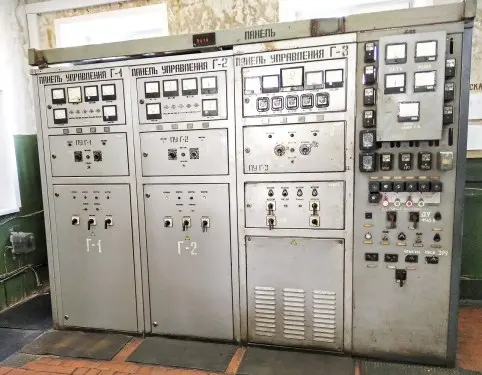

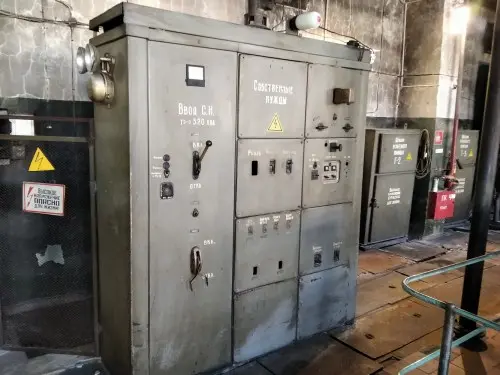

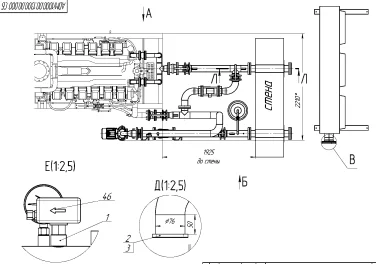

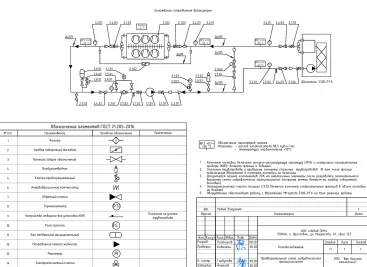

Технические сложности проекта можно увидеть в фотогалерее ниже и во вкладке с чертежами.
