Две ДЭС Cummins по 800 кВт для энергоцентра ГРК «Подголечный» (ПАО «Селигдар») в Якутии

Общая мощность 1600 кВт
Заказчик ПАО «Селигдар»
Фото
Решение

В августе 2023 года компания «Техэкспо» модернизировала систему энергоснабжения на золотодобывающем руднике ГРК «Подголечный» в Якутии (ПАО «Селигдар»), изготовила и поставила ГРЩ 4000А в контейнере и две ДЭС в контейнерном исполнении мощностью по 800 кВт с системой утилизации тепла. Произвела шеф-монтажные и пусконаладочные работы, и синхронизировала работу новых ДЭС с существующей.

На ГРК использовались две ДЭС CAT3512 по 800 кВт. Их мощности для текущих потребностей рудника оказалось недостаточно. Для увеличения объемов переработки Завода кучного выщелачивания, установки дополнительных насосов рабочих растворов и увеличения мощности энергосистемы на 450 кВт потребовалось выполнить техническое перевооружение системы энергоснабжения:

  • Инженерами «Техэкспо» была разработана рабочая конструкторская документация.

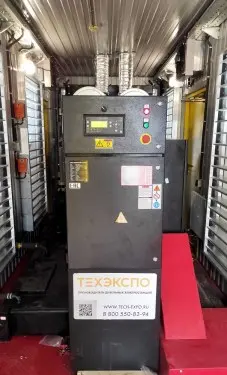

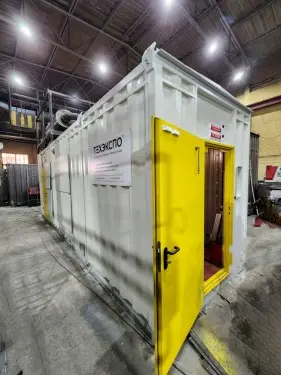

  • Изготовлены и поставлены две новые ДЭС ТЭ.800С-Т400-2РН (Cummins) мощностью 800 кВт каждая. Они были установлены на одной площадке с существующей ДЭС CAT3512, и синхронизированы между собой. Для этого на ДГУ CAT3512 специалисты «Техэкспо» разработали шкаф управления генератором на базе панели управления Deif ACG150. Произвели монтаж шкафа управления генератором в контейнере ДЭС Caterpilar.
  • Для подключения потребителей электроэнергии на объекте был изготовлен и поставлен ГРЩ 4000А (Главный распределительный щит) в контейнерном исполнении.
  • Выполнены шеф-монтажные и пусконаладочные работы.

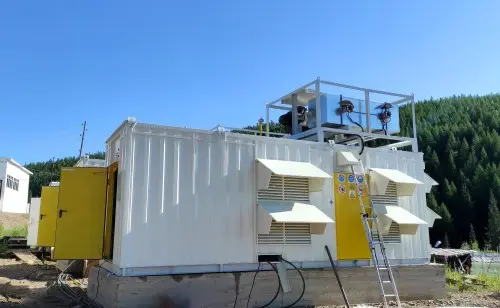

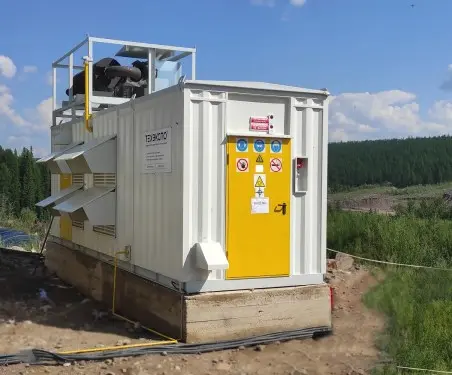

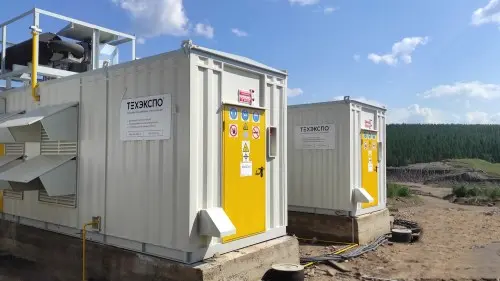

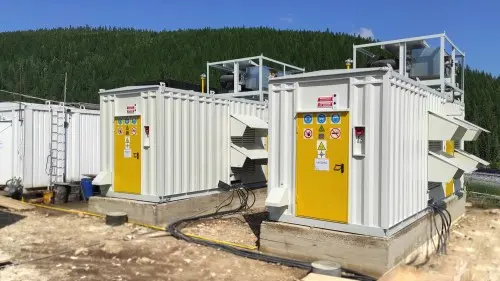

Внешняя сеть электроэнергии на руднике отсутствует. Обновленный энергокомплекс из трех ДЭС мощностью 2400 кВт работает в постоянном режиме 24/7 и обеспечивает электроэнергией и горячей водой потребителей ГРК "Подголечный.

Характеристики ДЭС ТЭ.800С-Т400-2РН (Cummins). Производитель: ООО «Техэкспо»:

  • Мощность: 800 кВт
  • Двигатель: Cummins KTA38-G5
  • Альтернатор: Leroy-Somer LSA49.3L10
  • Цельносварной (утепленный) контейнер: 8000х2440х3100 мм

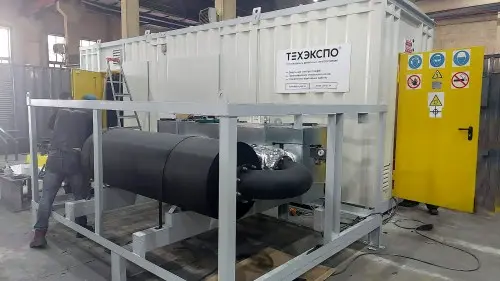

  • Система утилизации тепла ДГУ от выхлопных газов
  • Топливный бак в раме ДГУ - 1000 л
  • Система автоматической подачи топлива из внешнего источника
  • Низкошумный глушитель - 35дБ

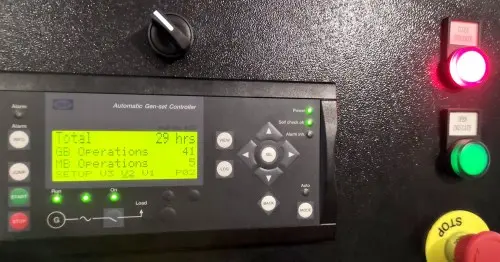

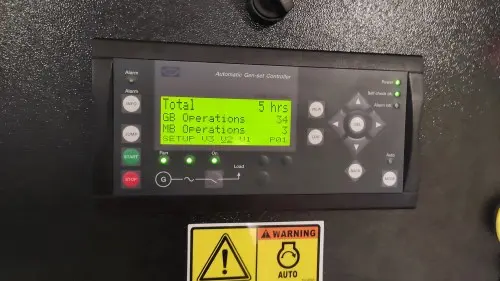

  • Панель управления Deif AGG4
  • Электрический подогреватель ОЖ
  • ЩСН с АВР
  • Электрический конвектор 3 шт.
  • Датчики уровня топлива и дыхательный клапан топливного бака
  • Система автоматизации
  • Основное и аварийное освещение
  • Система вентиляции
  • Автоматическая система пожаротушения и пожарной сигнализации



Состав контейнера ГРЩ 4000А:

  • Цельнометаллический контейнер: 7000х2400х2700 мм, состоящий из одного отсека
  • РУ-0,4
  • Вводный щит (ЩВ-1, ЩВ-2, ЩВ-3)
  • Распределительный щит (РЩ-1, РЩ-2, РЩ-3, РЩ-4)
  • Частотный преобразователь для запуска насоса номинальной мощностью 250 кВт с асинхронным двигателем - 2 шт.
  • Щит собственных нужд 400/230 В
  • Система освещения
  • Система вентиляции и обогрева в составе: вытяжной вентилятор, приточный вентилятор,механический регулятор температуры (-5/+50оС) (для автоматического включения и выключения приточной и вытяжной вентиляции), электроконвектор настенный с термостатом.
  • Автоматическая система пожарной сигнализации с прибором управления
  • Кабельный ввод – 8 шт.

Дополнительно в поставке кабельная продукция:   силовой кабель высокой прочности ПвПГ 1х500 - 700м.

   Контейнеры ДЭС и ГРЩ окрашены в фирменные цвета заказчика.
