Поставка и ПНР трех ДЭС 6 МВт для рудника «Каральвеем» (Чукотский АО)

Общая мощность 6000 кВт
Заказчик АО «Рудник Каральвеем»
Фото
Задача Обеспечить постоянным электроснабжением промышленное предприятие в условиях Заполярья.
Решение Поставка трех дизельных электростанций ТЭ.2000С-Т6300-3РН общей мощностью 6000 кВт.

Каральвеем — это золото-рудное месторождение золото-кварцевой формации. Рудник расположен в 18 км от города Билибино, административного центра Билибинского района Чукотского автономного округа, в районе с развитой инфраструктурой, включая аэропорт, круглогодичные дороги и централизованное электроснабжение.

Но несмотря на возможность подключения к центральным электросетям наш заказчик столкнулся с проблемой: в дневное время тарифы на электроэнергию непомерно высоки, что делает их использование нецелесообразным. Поэтому было принято решение установить дизельные электростанции большой мощности для работы днем, а в ночное время переключаться на центральные сети. Для решения этой задачи компания «Техэкспо» поставила три ДЭС по 2 МВт каждая.

В полный комплект поставки вошли три дизель-генераторные установки ТЭ.2000С-Т6300-3РН, контейнеры типа «Север» для ДГУ, утепленная топливная емкость объемом 20 м3 с подогревом и комплект ЗИП.

Кроме этого, специалисты «Техэкспо» разработали концепцию ДЭС и РКД на поставляемое оборудование, организовали доставку оборудования до г. Архангельск для его последующей транспортировки морем до Чукотки, и уже на объекте заказчика провели шеф-монтажные и пусконаладочные работы.

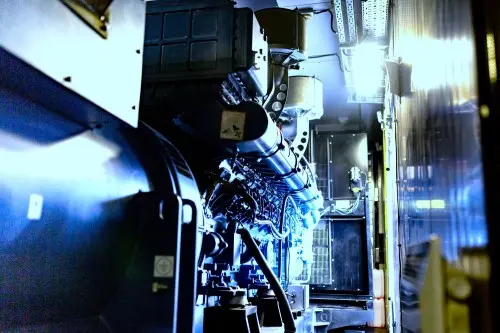

Комплектация ТЭ.2000С-Т6300-3РН мощностью 2000 кВт, напряжением 6300 В:

  • Дизельный двигатель Yuchai YC16VC3300-D31
  • Силовой генератор Leroy Somer LSA 53.2VL10
  • Стальная сварная рама с виброопорами
  • Комплект штатных аккумуляторных батарей Varta 120 Ah 24В – 8 штук
  • Промышленный глушитель – 1 комплект
  • Радиатор охлаждения на общей раме ДГУ
  • Электрический подогреватель охлаждающей жидкости, ~220 В
  • Предпусковой подогреватель охлаждающей жидкости типа Webasto
  • Система подкачки масла Murphy
  • Комплект масла и антифриза (до -40˚С)
  • Панель управления Deif AGC 150
  • Зарядное устройство АКБ от сети 220 В

Технические характеристики дизель-генераторной установки ТЭ.2000С-Т6300-3РН (Yuchai):

  • Резервная мощность: 2200 кВт / 2750 кВА
  • Габариты (ДхШхВ): 7720х2862х2985 мм
  • Масса: 20 000 кг

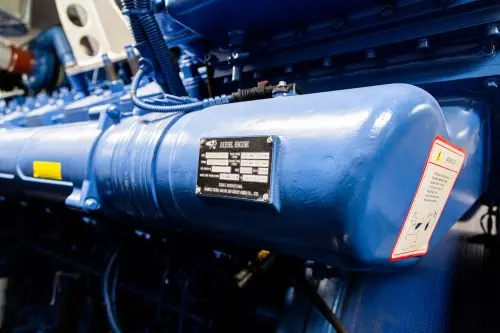

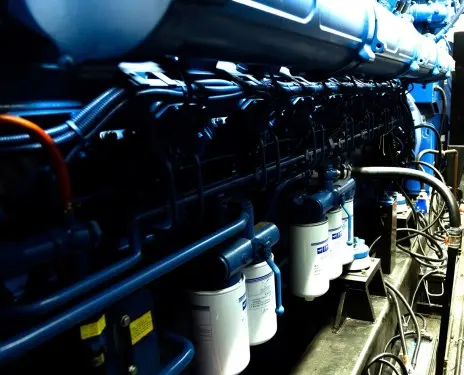

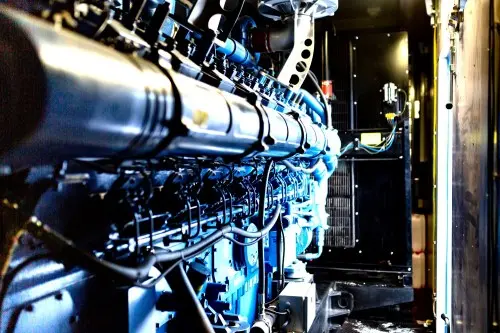

Двигатель Yuchai YC16VC3300-D31:

  • Объем двигателя: 105,56 л.
  • Тип двигателя: Дизельный
  • Число цилиндров и их расположение: 16, V-образное

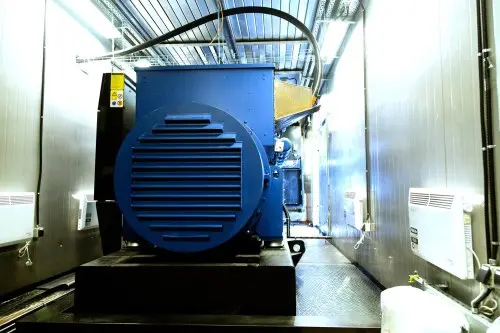

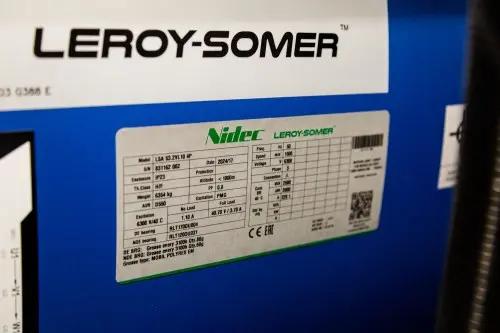

Генератор Leroy Somer LSA 53.2VL10

  • Система возб.: PMG
  • Степень защиты: IP23
  • Выходное напряжение: 6300В

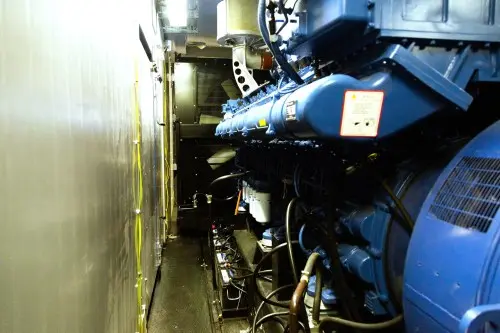

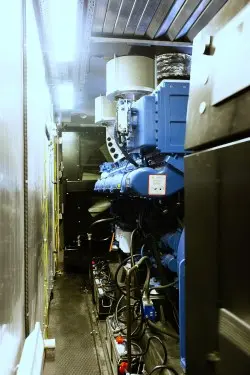

Характеристики цельносварных контейнеров типа «Север»:

  • Габариты (ДШВ) — 12000х3300х3500 мм
  • Глушитель — Промышленный
  • Освещение — Основное и аварийное
  • Пожаротушение — Автоматическое аэрозольное на базе устройства C-2000
  • Вентиляция — Клапаны с электроприводами, система рекуперации воздуха
  • Отопление — Электроконвекторы с терморегуляторами
  • Топливный бак 1000 л
  • Масляный бак 400 л

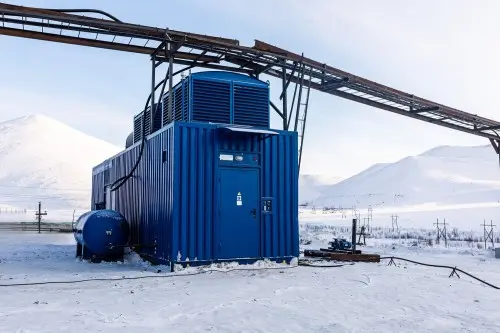

Конструкция контейнеров защищает установленное оборудование от изморози на внутренних поверхностях при закрытой двери и работающей системе отопления. Корпус контейнеров снизу покрыт сплошным листом 1,2 мм. Наружная обшивка выполнена из профилированных листов стали толщиной 1,5 мм. Контейнеры имеют негорючую теплоизоляцию и рассчитаны для работы в диапазоне температур окружающего воздуха от - 55˚ до +45˚С. Цельносварной пол из рифленой стали толщиной 4 мм приварен к металлическому основанию контейнеров, и прерывистым швом — к их поперечным балкам. Пол обеспечивает слив технических жидкостей в специальные лотки со сливными отверстиями. Покраска контейнеров снаружи произведена по ГОСТ 9.401-91, в соответствии с пожеланиями заказчика контейнеры окрашены в синий цвет.


Одна из особенностей этого проекта — географическая удаленность объекта заказчика и необходимость транспортировки оборудования различными видами транспорта. Во время установки ДЭС непосредственно на руднике специалисты «Техэкспо» столкнулись с непростыми погодными условиями — в районе Билибино температура опускалась до -40˚С с сильным снегом и метелью. Несмотря на это все три станции были доставлены в установленные сроки, а все работы были проведены в полном объеме. ДГУ успешно прошли испытания, и их запуски были осуществлены даже в таких неблагоприятных климатических условиях. На всё поставленное оборудование действует расширенная гарантия 2 года или 8000 моточасов.

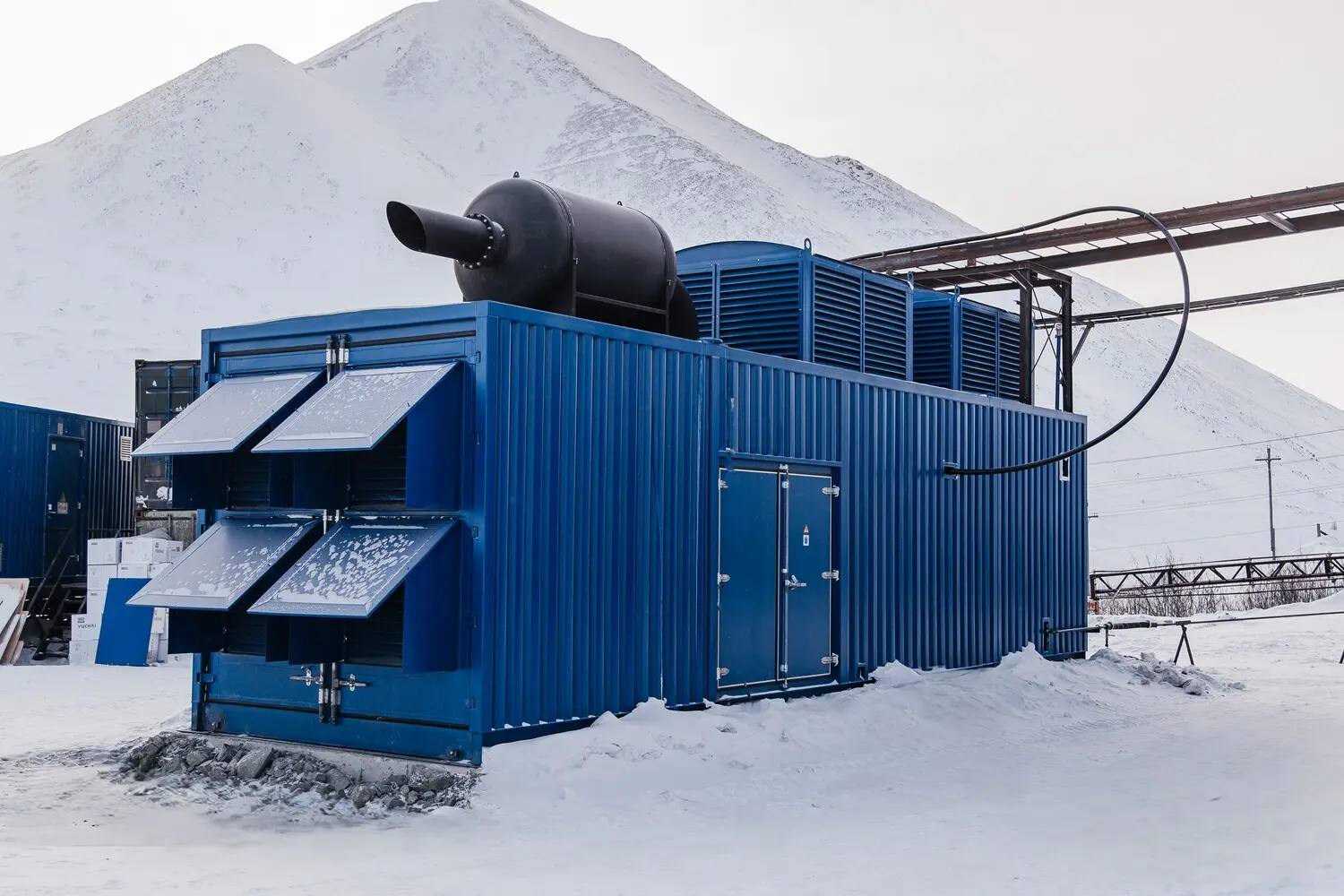

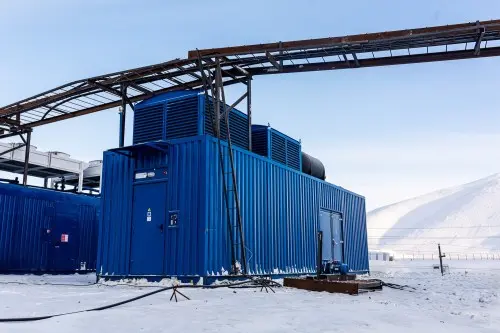

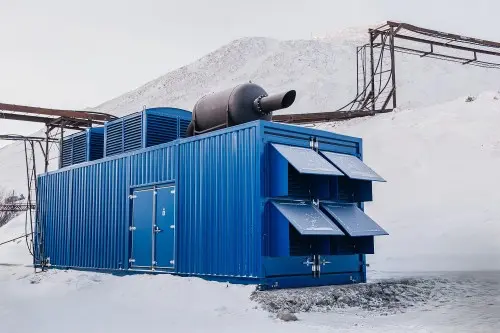

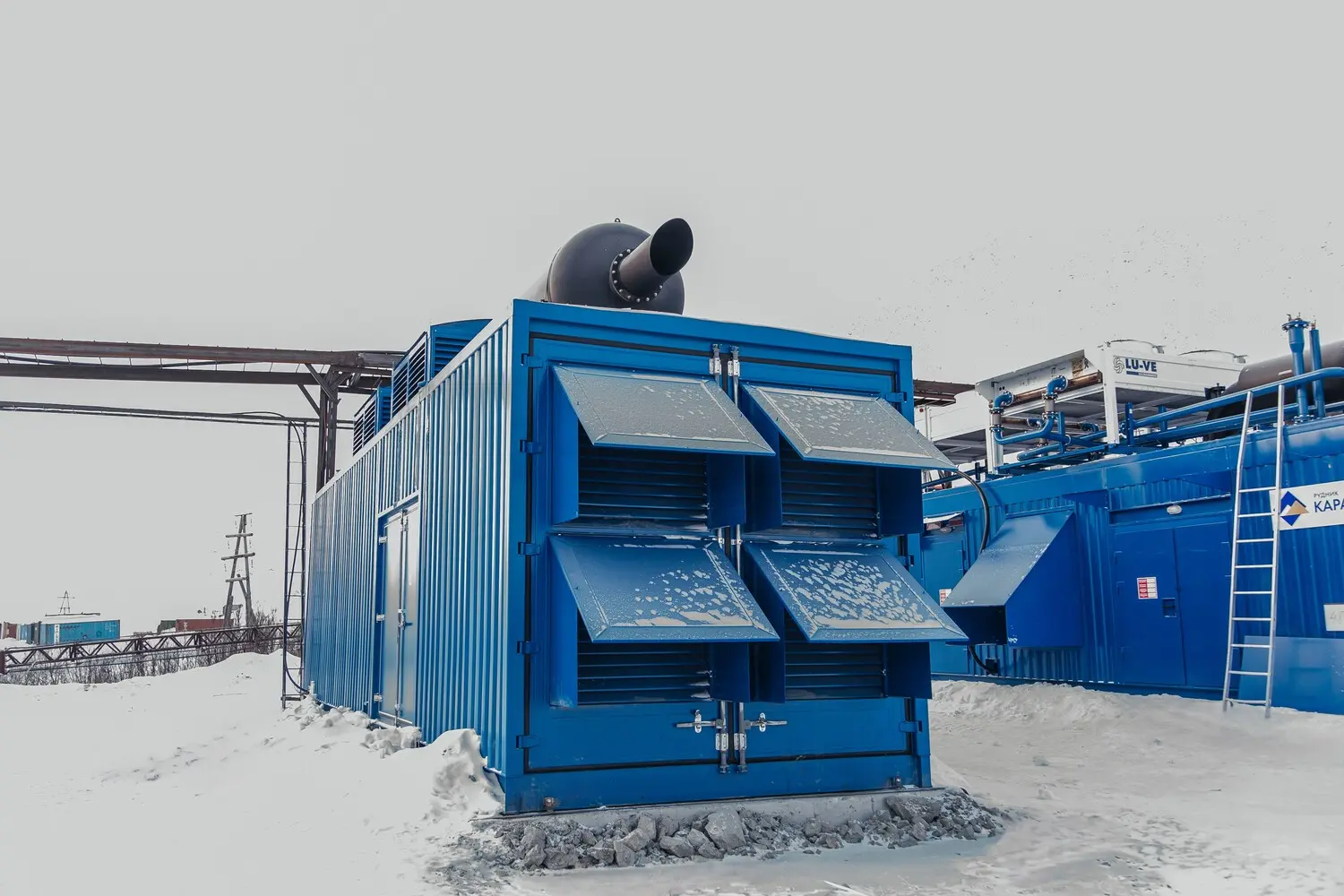

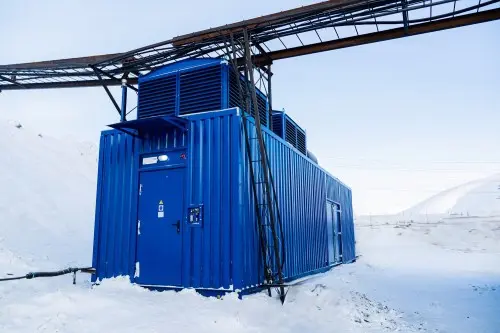

Мы постарались создать яркий фотоотчет о проделанной работе: на фото с одной из установленных ДЭС наш фотограф Ирина Очурдяпова из города Билибино, которая побывала на объекте заказчика не один раз, чтобы сделать для нас яркие снимки синих контейнеров "Техэкспо" на фоне чукотских сопок!


Закажите расчет бюджета аналогичного проекта - напишите нам запрос на

Направим на ваш объект инженера для бесплатного предпроектного осмотра, подберем оборудование, составим смету
