Поставка, ПНР и ШМР ДЭС 1800 кВт с СУТ для месторождения «Вертикальное» в Якутии (АО «Прогноз»)

Общая мощность	1800 кВт
Заказчик	АО «Прогноз»
Фото
Задача	Обеспечить электропитание и теплоснабжение для обогатительной фабрики на месторождении «Вертикальное», Республика Саха (Якутия).
Решение	Установлены дизельная электростанция мощностью 1800 кВт с системой утилизации тепла (СУТ) и комплектное закрытое распределительное устройство (КРУ-0,4 кВ) в контейнерном исполнении.

В июне 2024 года компания «Техэкспо» поставила дизельную электростанцию мощностью 1800 кВт и девятнадцатиметровый модуль с КРУ-0,4 кВ для обогатительной фабрики на месторождении «Вертикальное» в Республика Саха (Якутия). Это дизель-генераторное устройство (ДГУ) должно было стать дополнительным источником электроэнергии на предприятии в связи с расширением потребляемых мощностей, которое расположено очень удаленно от централизованного электроснабжения. Поставка была реализована в сжатые сроки, поскольку было очень важно успеть до закрытия зимних переправ.

Надежная дизельная электростанция ТЭ.1800С-Т400-2РН MTU мощностью 1800 кВт изготовлена на базе двигателя MTU (Германия) 16V4000G63 и генератора тока Leroy-Somer (Франция) LSA52.3L9. ДГУ помещена в контейнер с системой утилизации тепла (СУТ). Наряду с работой самой ДЭС тепловой модуль СУТ утилизирует тепло от электростанции и выдает его потребителю.

Для этой ДЭС был изготовлен цельносварной контейнер (10000х3200х3200 мм). Он состоит из двух отсеков, разделенных огнестойкой перегородкой:

• Агрегатный отсек – в нем размещена ДГУ, оборудование для управления и системы жизнеобеспечения станции;
• Топливный отсек – с дополнительной топливной емкостью объемом 3000 л.

Что входит в состав контейнерной ДЭС ТЭ.1800С-Т400-2РН MTU?

• Двигатель с навесным оборудованием MTU 16V4000G63
• Генератор тока Leroy-Somer LSA52.3L9
• Щит собственных нужд с оборудованием учета ЭЭ потребителей Меркурий-230 с автоматической системой контроля и учета электроэнергии (АСКУЭ)
• Промышленный глушитель
• Система вентиляции на основе клапанов с вентиляционными решетками с электрическим приводом
• Система отопления на основе электроконвекторов и термостатов
• Система основного освещения
• Система аварийного освещения
• Подогреватель охлаждающей жидкости (ПОЖ)
• Автоматическая система пожаротушения (АСПТ)
• Система охранно-пожарной сигнализации (ОПС)
• Система газовыхлопа ДЭС
• Система электроснабжения контейнера
• Система заземления оборудования контейнера с выводом наружу
• Встроенный в раму ДГУ топливный бак на 900 л
• Топливная система на основе бака 3000 л в топливном отсеке
• Кабельный ввод
• Технологический проём для монтажа и демонтажа основного оборудования в торцевой стене контейнера, совмещенной с выпускным клапаном
• Система утилизации тепла на крыше блок-контейнера
• Шкаф управления СУТ
• Телекоммуникационный шкаф в составе оборудования для передачи данных параметров ДГУ через интернет/сотовую связь и с возможностью интегрирования ДГУ в автоматизированной системе управления (АСУ) DMS Server.

Для распределения электроэнергии для уже существующих шести ДГУ и новой ДГУ ТЭ.1800С-Т400-2РН MTU 1800 кВт компания «Техэкспо» также поставила комплектное распределительное устройство (КРУ) на 0,4 кВ.

Это КРУ закрытого типа размещено в составном модуле из двух цельносварных контейнеров с внушительными габаритами: 11000x3200x2900мм и 8000х3200х2900 мм соответственно. Конструкция контейнера выполнена из жесткого сварного металлического каркаса, стены с толщиной утепления не менее 50 мм. Предусмотрена негорючая теплоизоляция. Контейнер ЗРУ состоит из одного отсека – электрощитового. В отсеке установлено оборудование ячеек и системы для поддержания ЗРУ в рабочем режиме.

Что входит в состав контейнера ЗРУ?

• Щит собственных нужд
• Система вентиляции на основе приточного и вытяжного вентилятора
• Система отопления на основе электроконвекторов и термостатов
• Система основного освещения
• Система аварийного освещения
• система охранно-пожарной сигнализации (ОПС)
• Система электроснабжения контейнера
• Система заземления оборудования контейнера с выводом наружу
• Кабельный ввод
• Технологический проём для монтажа и демонтажа основного оборудования

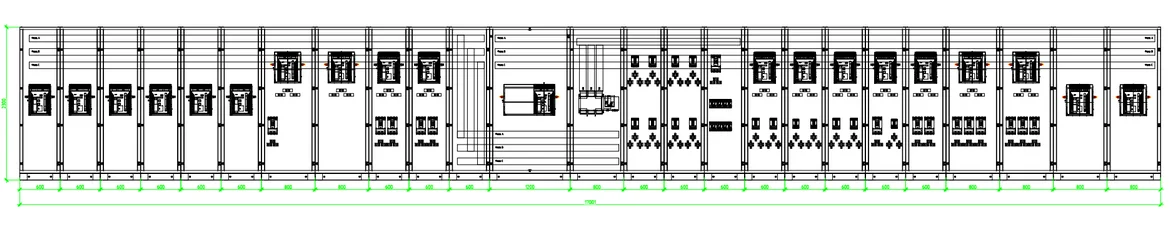

Внешний вид распределительного устройства

Также на специальной платформе на крыше контейнера ДЭС для отбора тепла с системы охлаждения размещены система утилизации тепла выхлопных газов и дополнительный теплообменник. От выпускных коллекторов двигателя через сильфоны поток выхлопных газов направляется в объединённый коллектор и с помощью управляющего механизма с электроприводом перераспределяется либо напрямую в глушитель и за пределы блок-контейнера, либо в устанавливаемый утилизатор, а затем за пределы блок-контейнера. К фланцам утилизатора монтируются трубопроводы для теплоносителя к конечному потребителю тепла.

Из чего состоит система утилизации тепла?

• Утилизатор тепла
• Объединённый коллектор
• Заслонка газовыхлопа
• Однооборотный механизм привода заслонки газовыхлопа
• Датчики температуры (термостаты сопротивления) на входе и на выходе охлаждающей жидкости (ОЖ) в утилизаторе
• Погружной термостат для контроля аварийной температуры ОЖ 95˚ на выходе из утилизатора

Контейнерная ДЭС и закрытое комплектное РУ-0,4 кВ в составном контейнере были доставлены в Республику Саха (Якутия) в сжатые сроки, а также инженерами «Техэкспо» были выполнены шеф-монтажные и пусконаладочные работы по подключению и настройке энергетического оборудования для фабрики на месторождении «Вертикальное».

• Фотогалерея
• Чертежи

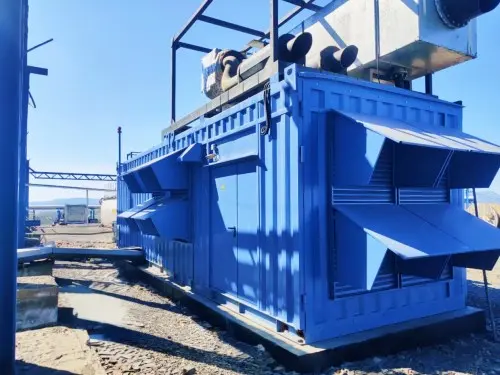

Поставка, ПНР и ШМР ДЭС 1800 кВт с СУТ для месторождения «Вертикальное» в Якутии (АО «Прогноз») – фото 1 из 3

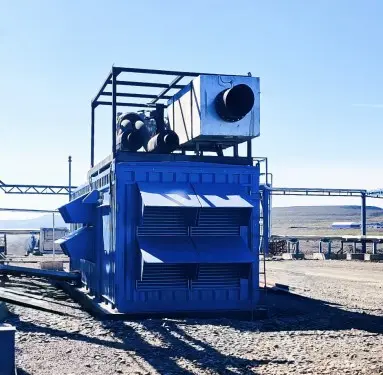

Поставка, ПНР и ШМР ДЭС 1800 кВт с СУТ для месторождения «Вертикальное» в Якутии (АО «Прогноз») – фото 2 из 3

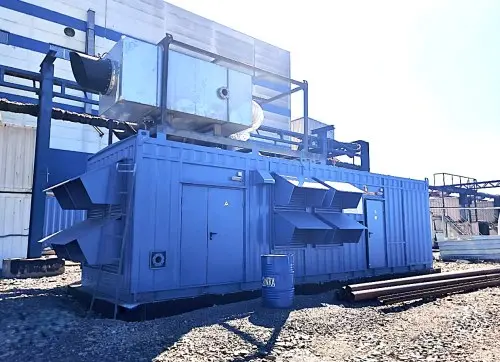

Поставка, ПНР и ШМР ДЭС 1800 кВт с СУТ для месторождения «Вертикальное» в Якутии (АО «Прогноз») – фото 3 из 3

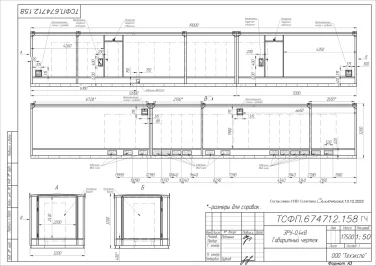

Поставка, ПНР и ШМР ДЭС 1800 кВт с СУТ для месторождения «Вертикальное» в Якутии (АО «Прогноз») – чертеж из проектной документации 1 из 2
