Энергоцентр 3 МВт/10кВ из 6 контейнеров длиной 24 м с РУ и масляной емкостью 25 м3

Общая мощность 3000 кВт
Заказчик Промышленное предприятие
Фото
Решение

Весной 2024 года компания «Техэкспо» изготовила и поставила блочно-модульный энергетический центр общей мощностью 3000 кВт и напряжением 10,5 кВ для промышленного предприятия в отдаленный северный регион России. Энергоцентр работает в качестве основного источника системы энергоснабжения объекта.

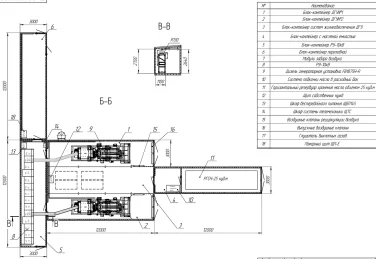

Блочно-модульное здание состоит из 6-и (шести) модулей, объединенных в одно здание:

  • модуль под ДЭС№1 на базе ДГУ ТЭ.1500С-Т10500-2РН - 1 шт;
  • модуль под ДЭС№2 на базе ДГУ ТЭ.1500С-Т10500-2РН - 1 шт;
  • модуль для систем жизнеобеспечения ДЭС - 1 шт;
  • модуль с баком масло хранения V=25 м3 - 1 шт;
  • модуль с РУ-10кВ - 1 шт;
  • переходный модуль – 1 шт. Он соединяет новый энергокомплекс с существующим. В данном переходе расположена трасса топливопровода для обеспечения двух новых ДЭС топливом, кабельный лоток с кабелем связи до АРМ1 и АРМ2, и питающего кабеля собственных нужд энергокомплекса.

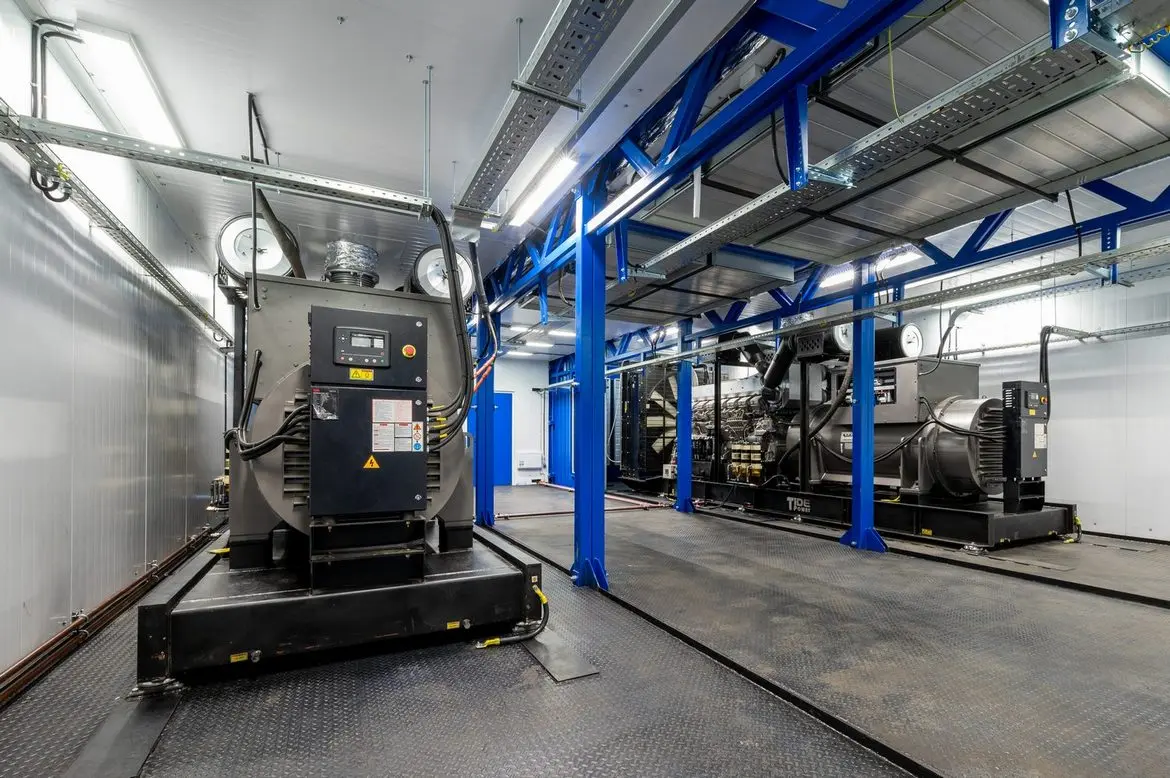

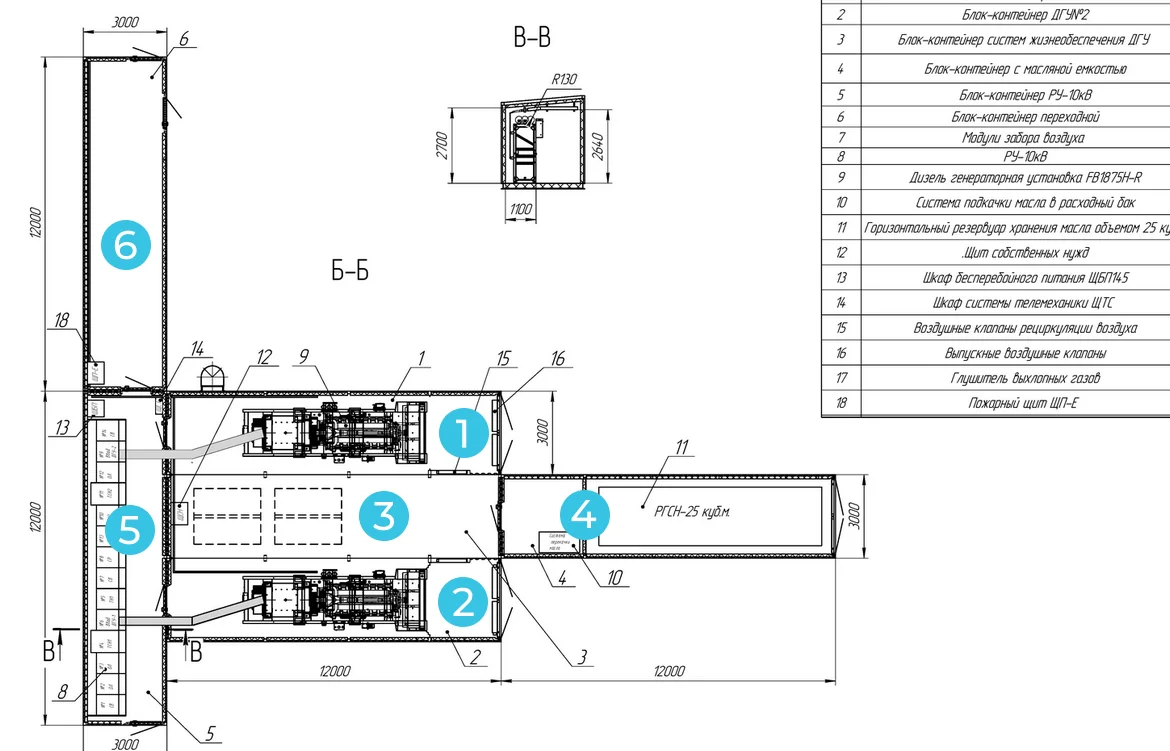

energo_Frame 1170.png

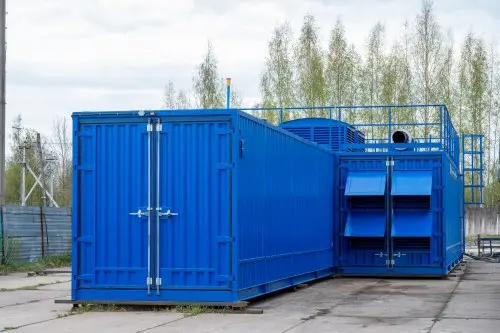

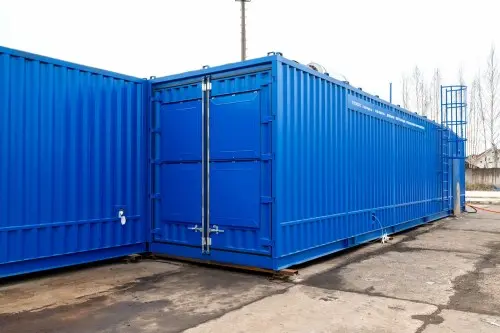

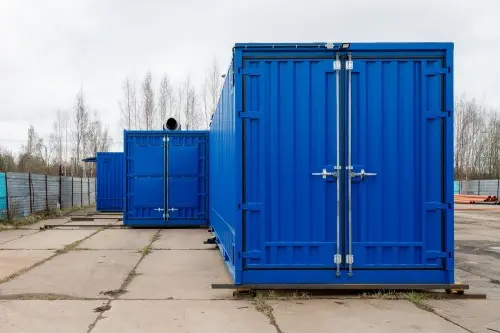

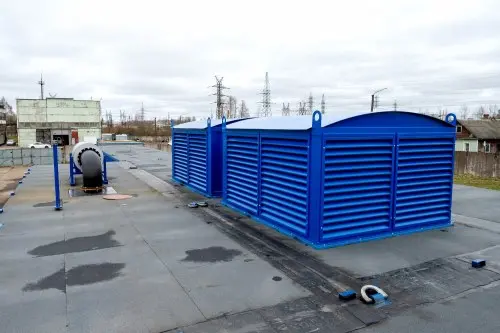

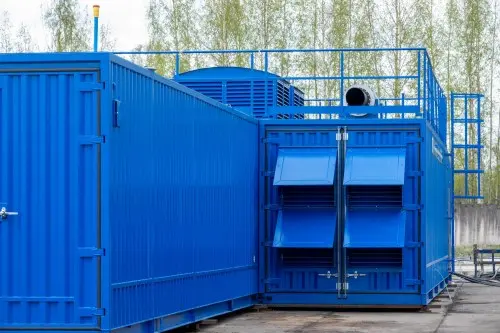

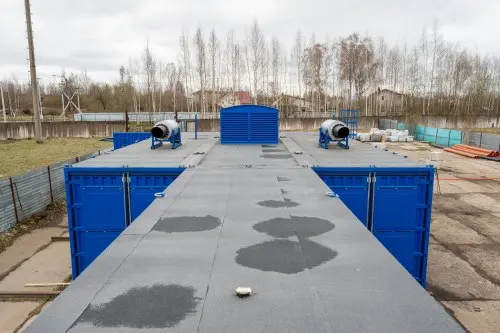

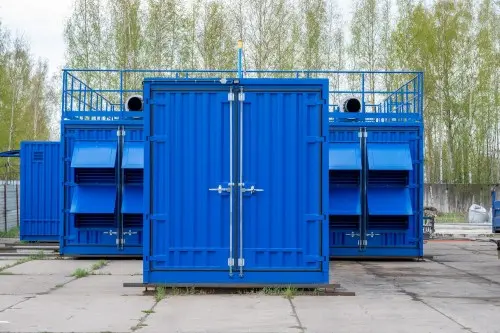

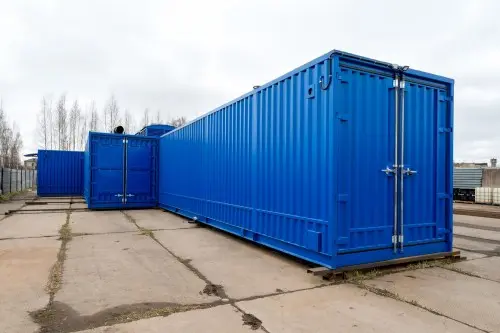

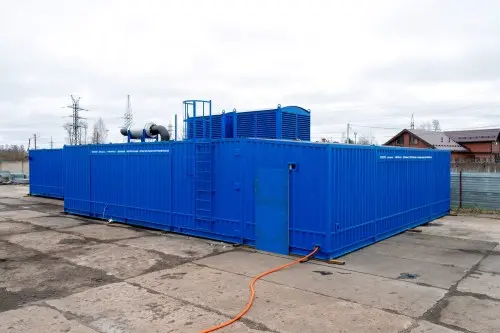

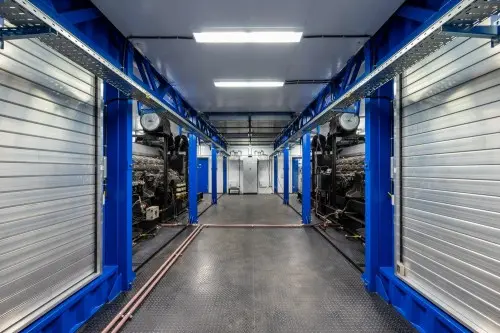

Блочно-модульное здание энергоцентра

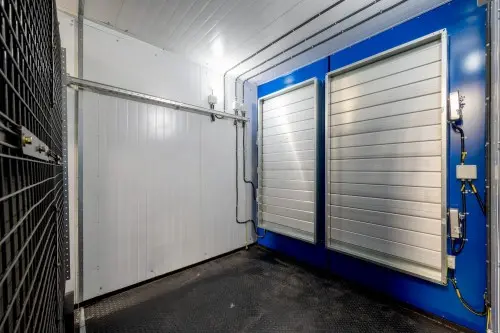

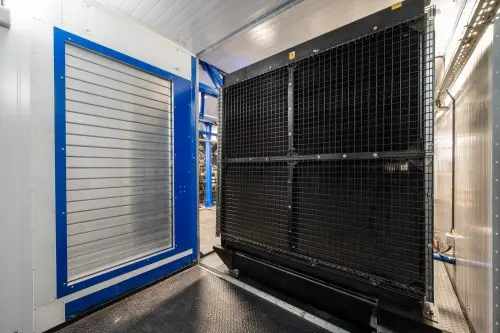

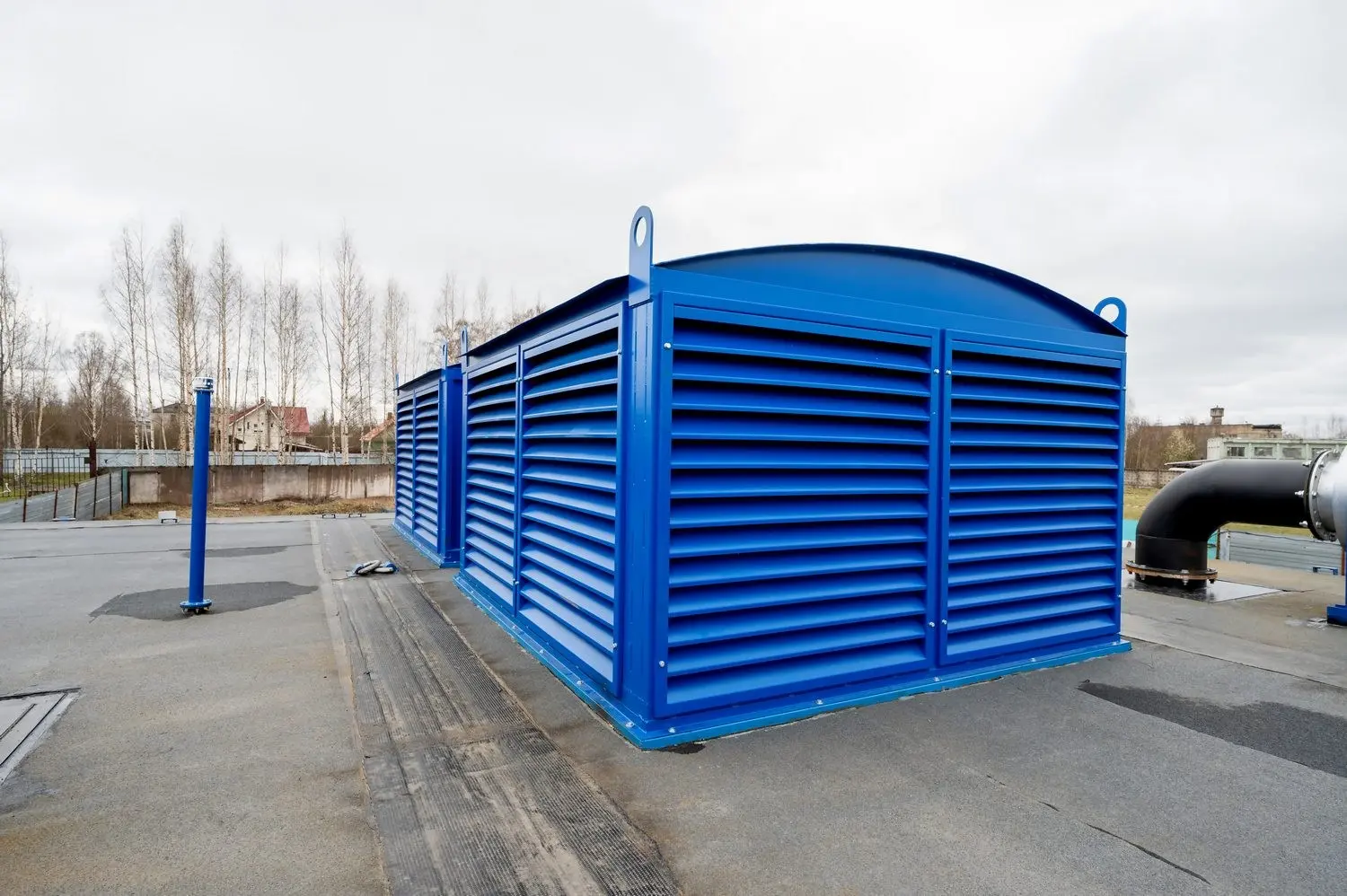

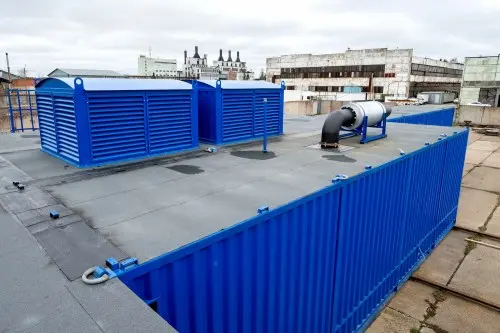

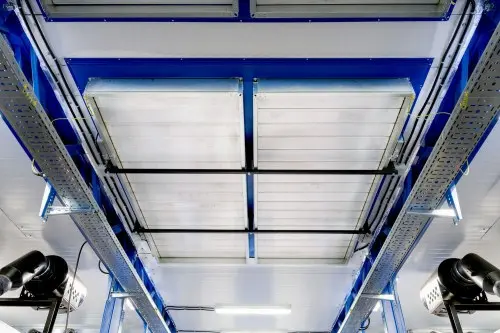

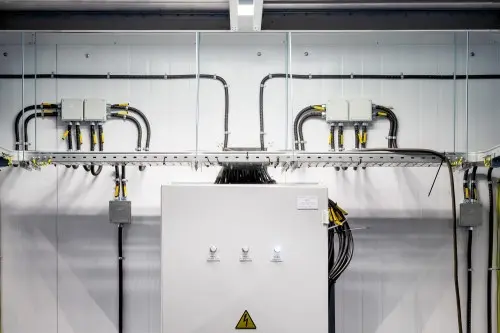

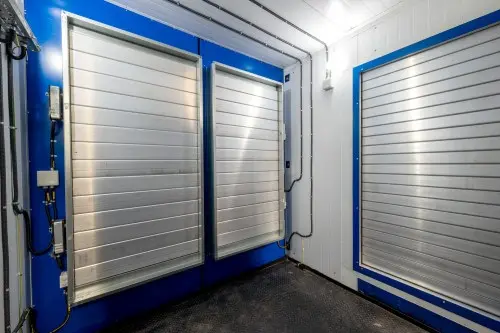

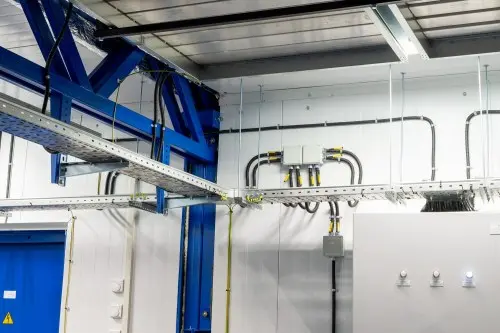

В составе общего комплекта модульного здания: ЩСН, автоматическая приточная и вытяжная вентиляция, автоматическая принудительная вентиляция на основе вытяжных/приточных электровентиляторов, основное и аварийное освещение, система обогрева, система пожарной безопасности и охранной сигнализации энергетического комплекса, кабельная трасса ~ 10кВ по металлическим лоткам с крышками и перегородками на усиленных консолях, кабельная трасса ~ 380/220В по металлическим кованным лоткам с крышками и перегородками на усиленных консолях, технологические трубопроводы с запорной арматурой для системы автоматического долива топлива, трубопроводы с запорной арматурой для системы ручной заправки, долива, а также слива отработанного моторного масла.

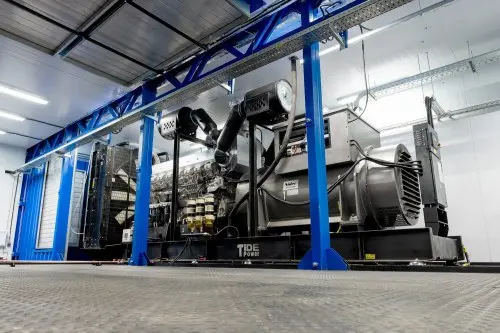

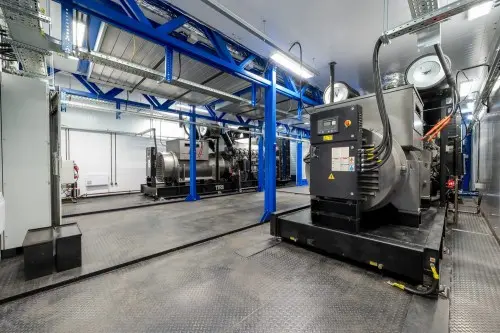

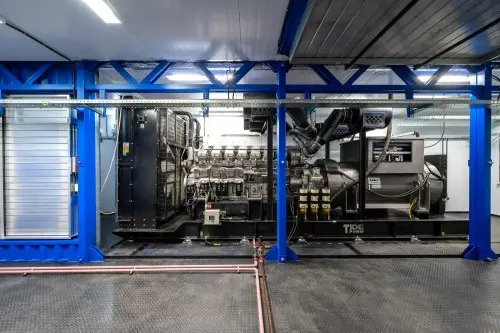

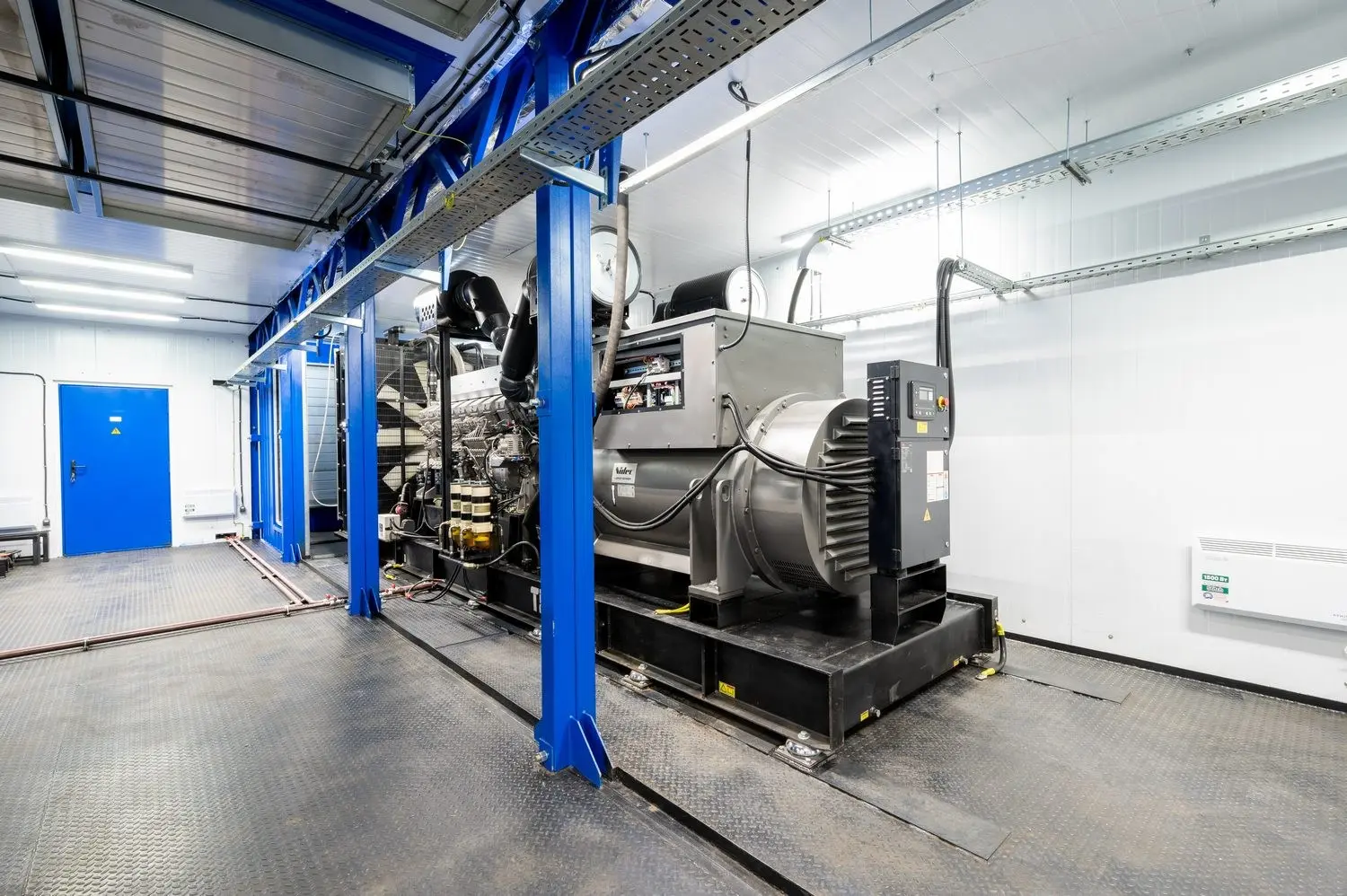

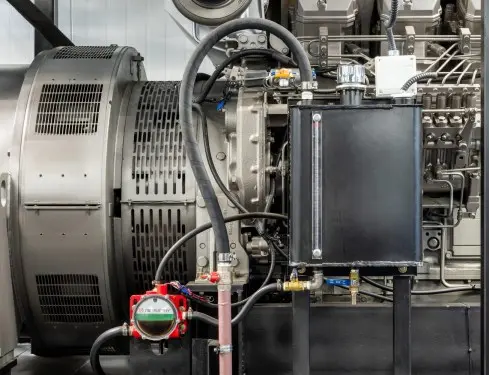

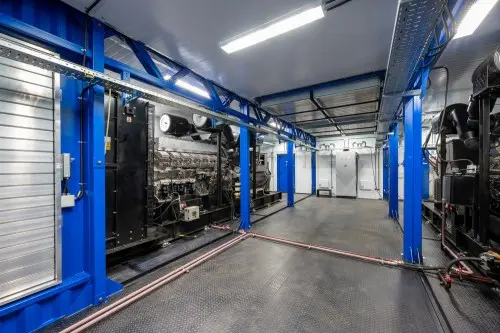

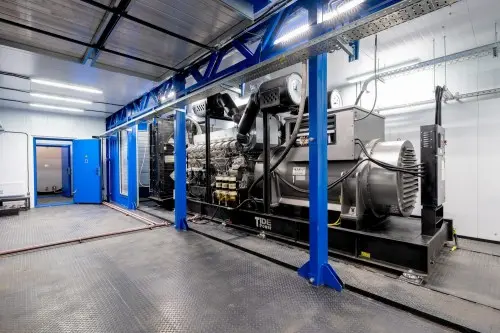

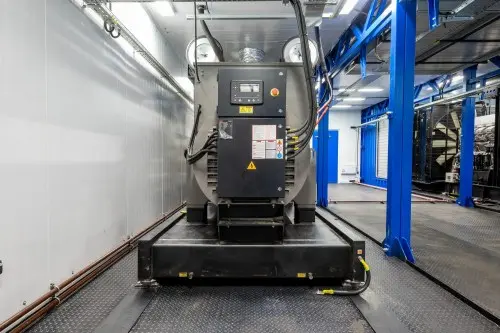

Два контейнера с дизельной электростанцией напряжением 10500 В и номинальной мощностью 1500 кВт на базе ТЭ.1500С-Т10500-2РН в составе:

  • ДЭС 2-ой системы автоматизации и работают в параллельном режиме

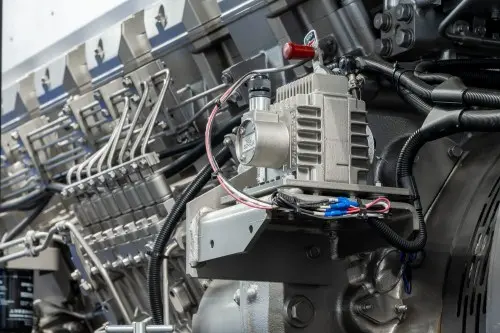

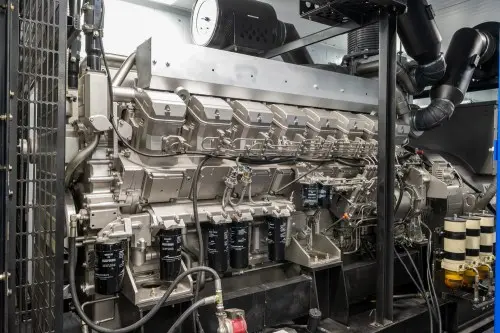

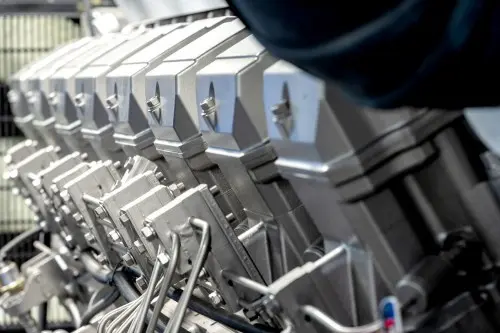

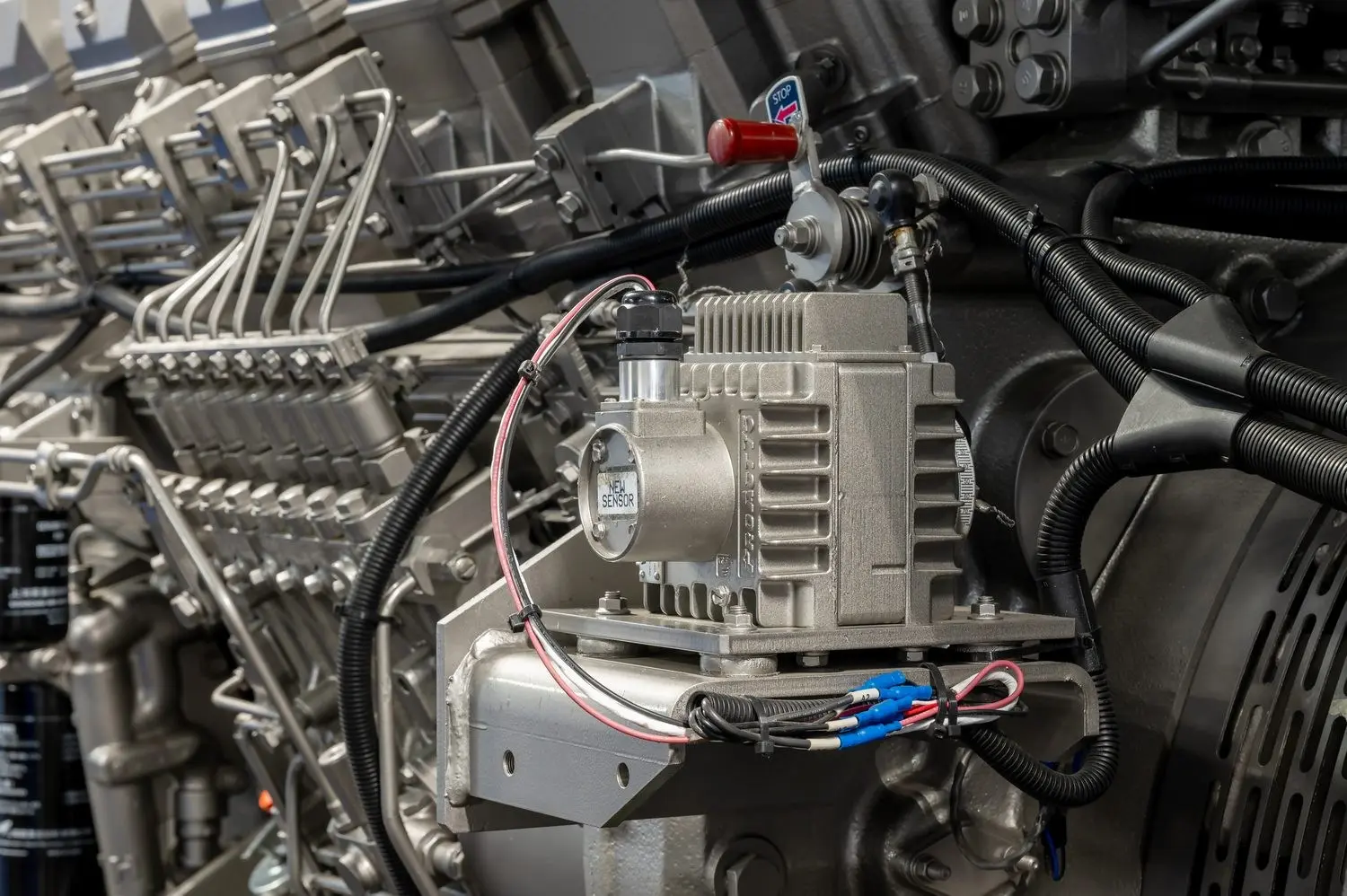

  • Производитель двигателя и модель SME S16R-PTA2-C

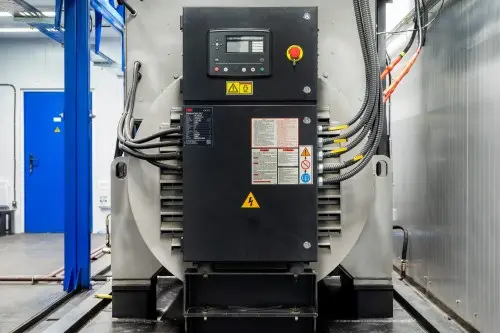

  • Производитель генератора и модель Leroy Somer LSA 53.2
  • Мощность номинальная 1500 кВт
  • Выходное напряжение, В 10 500
  • Бак топливный, встроенный в раму, расходной емкостью 2000 л с датчиком уровня топлива и системой топливоподкачким из внешней емкости
  • Панель управления ДЭС DeepSea DSE 8610
  • Зарядное устройство АКБ от сети 230 В

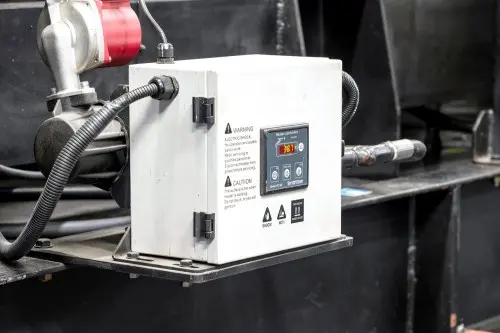

  • Электрический подогреватель охлаждающей жидкости 400 (230) В

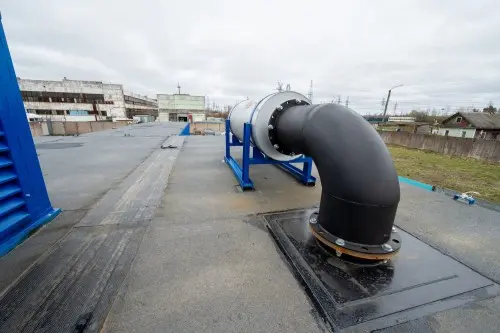

  • Промышленный глушитель
  • Сильфонный компенсатор
  • Цельносварной контейнер габаритами 12000х3000х3200 мм

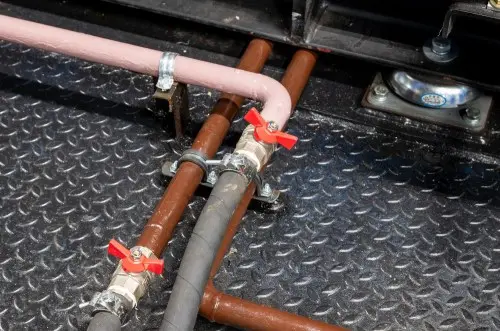

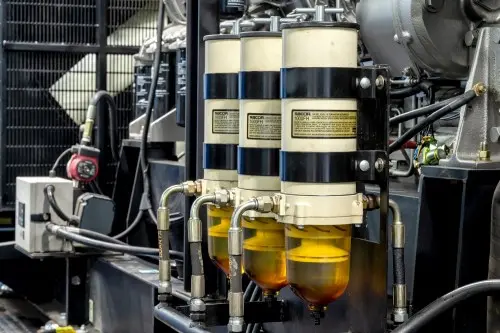

  • Топливоснабжение ДЭС осуществляется из внешней емкости по трубопроводам во встроенный бак объемом 2000 литров, размещенного в раме ДГУ. Пополнение топливного бака осуществляется при помощи автоматической системы долива топлива.

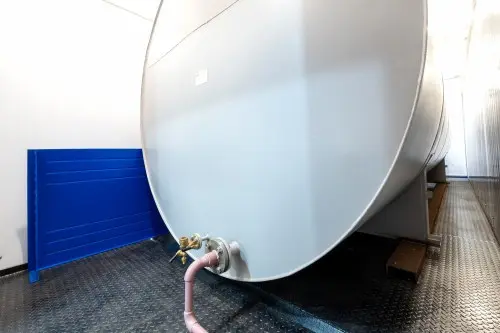

Контейнер с резервуаром для хранения масла:

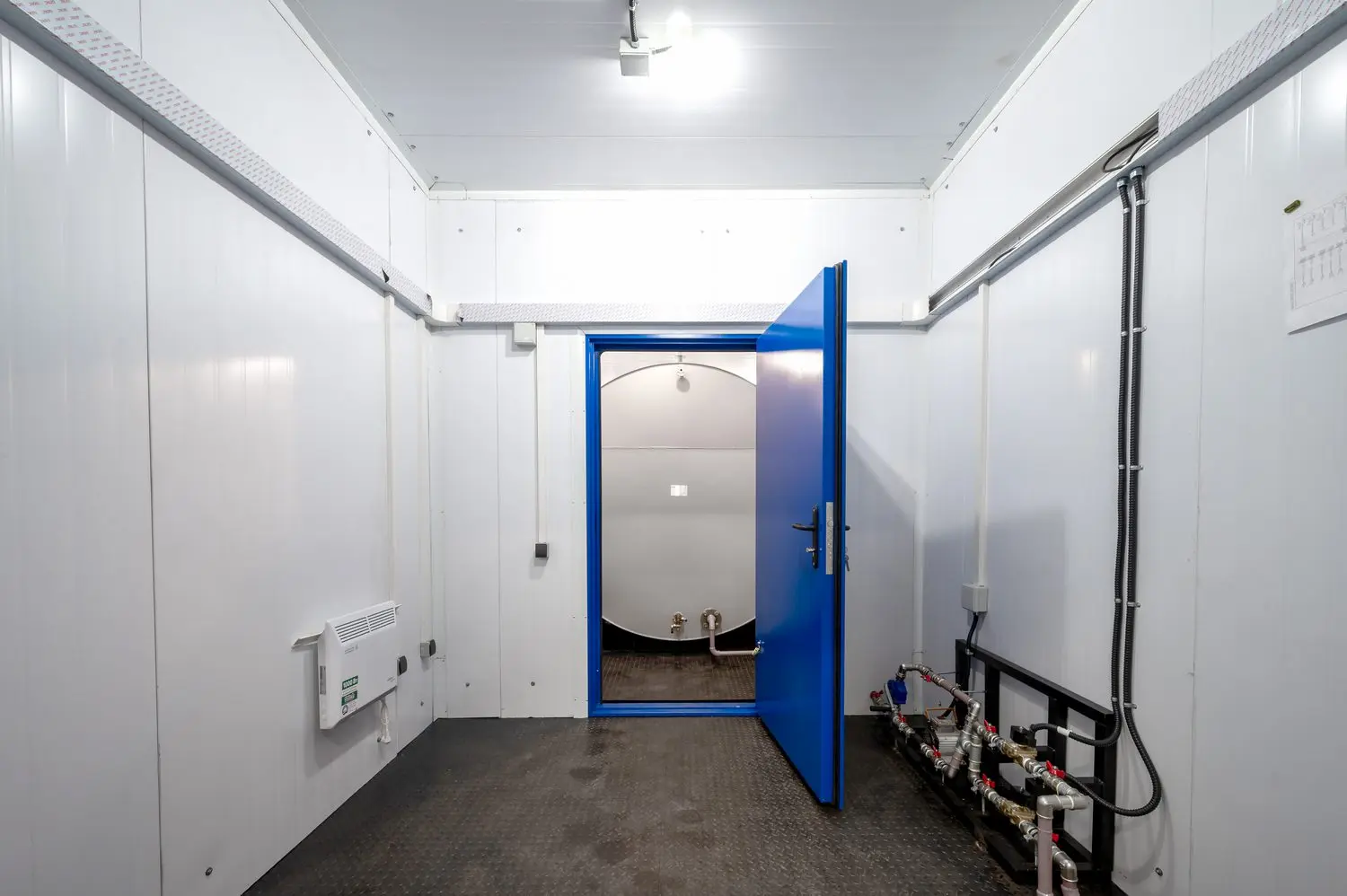

Контейнер с резервуаром для хранения масла.jpg
  • Цельносварной контейнер 12000х3000х3200 мм
  • Резервуар для хранения масла V=25 м3 с заправочной горловиной

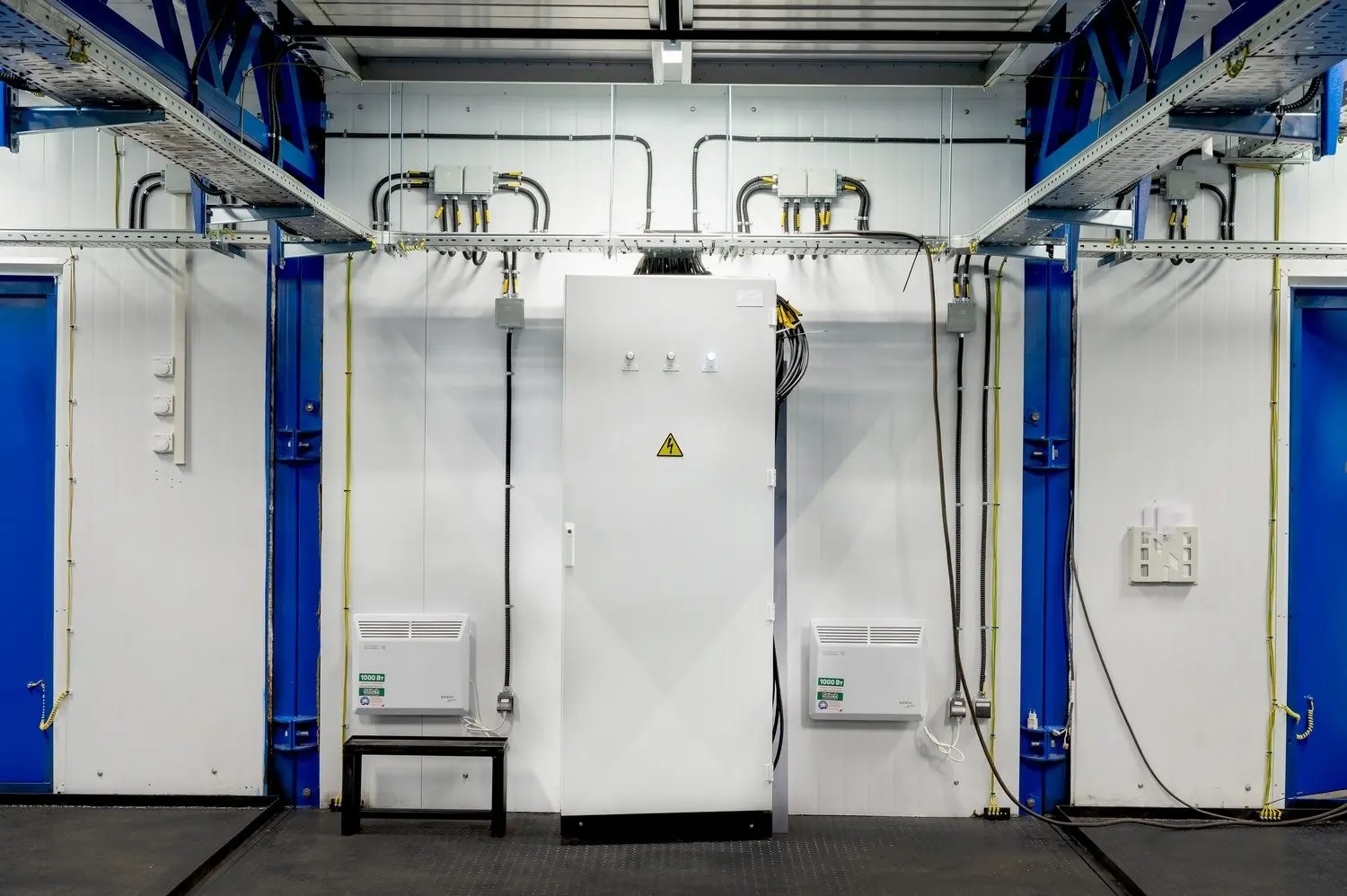

  • ЩСН масляного модуля
  • Система обогрева на основе электрических конвекторов
  • Два комплекта трубопровода с запорной арматурой для заправки маслом двух ДГУ от масляной емкости V=25м3 до ДГУ. Подключение к системе долива масла ДГУ. Предусмотрена линия подогрева маслопровода.
  • В составе масляной системы входит фильтр грубой очистки, запорная арматура, электрический насос

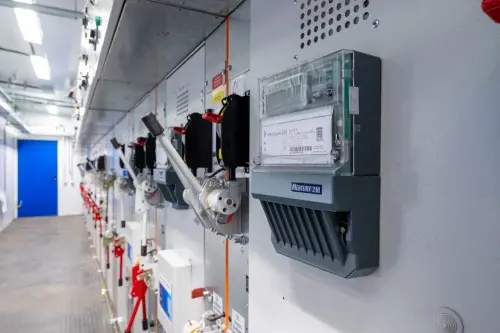

Контейнер под распределительное устройство РУ-10 кВ:

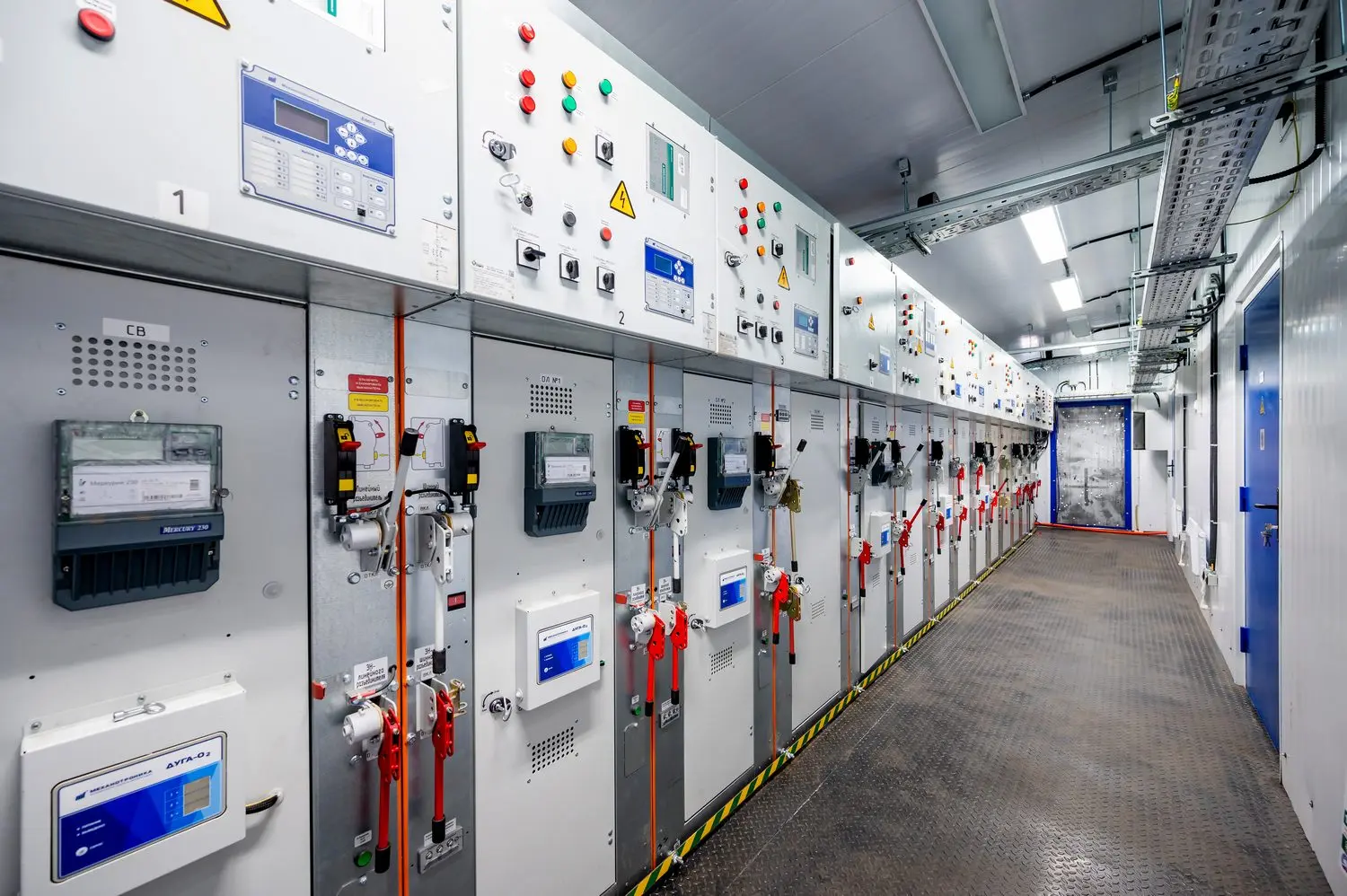

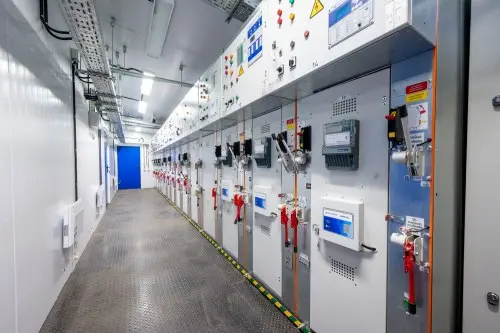

Контейнер для РУ-10 кВ
  • Цельносварной контейнер 12000х3000х3200 мм

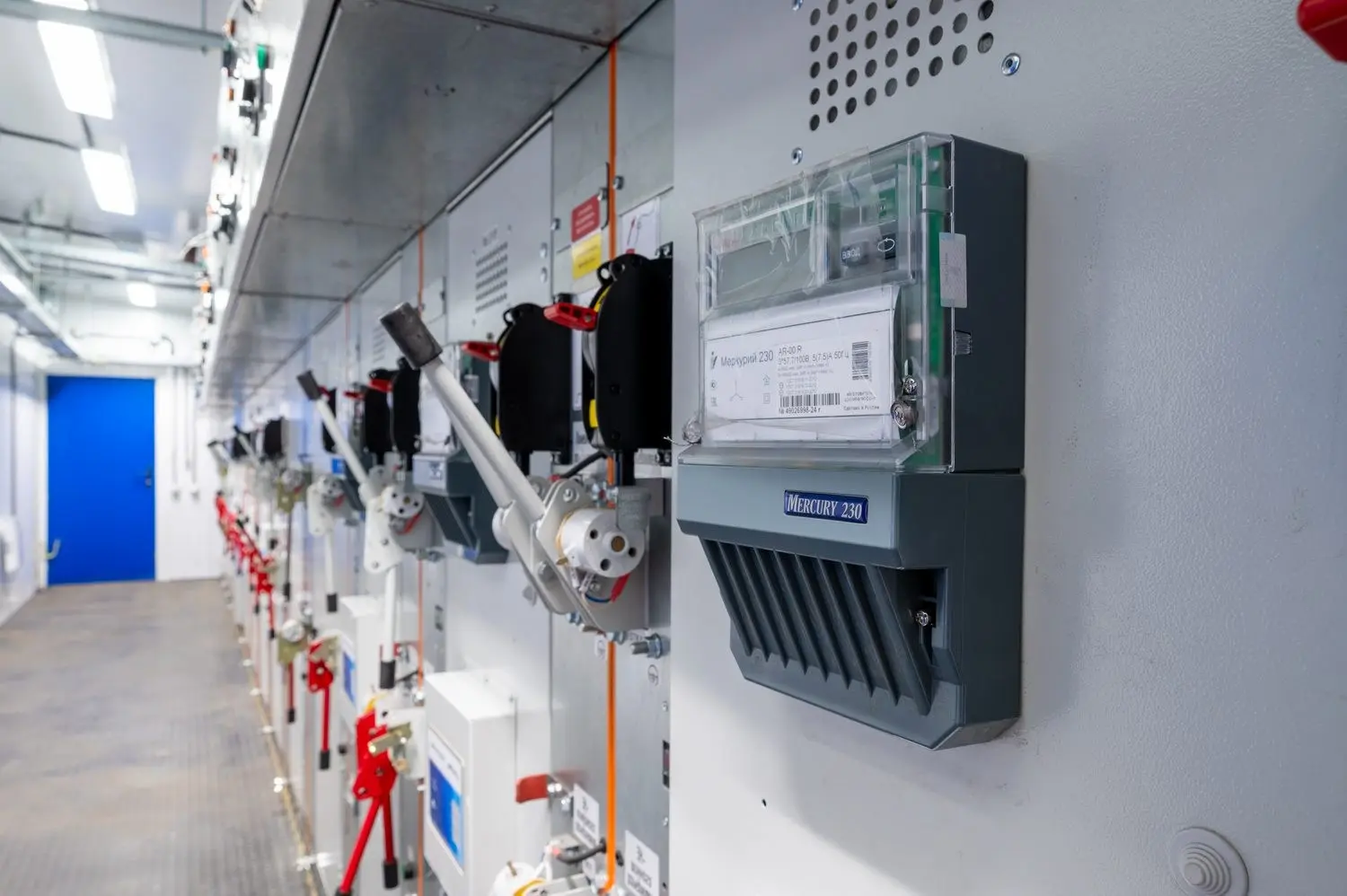

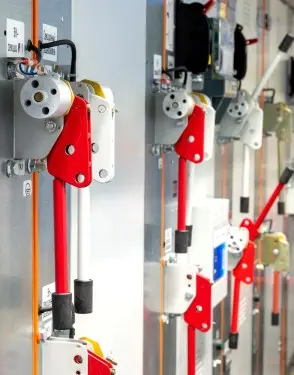

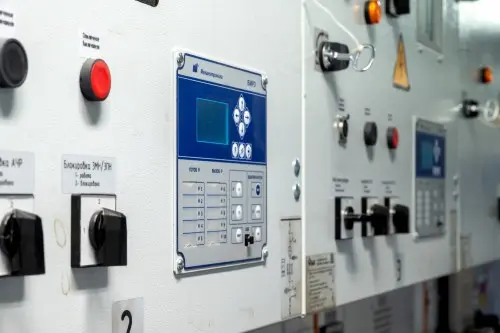

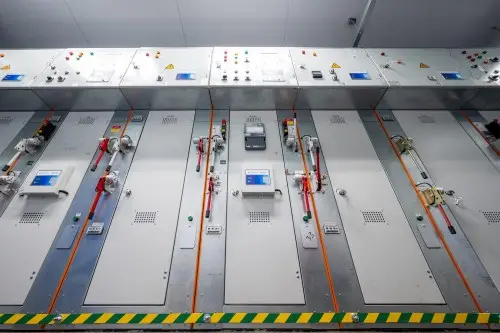

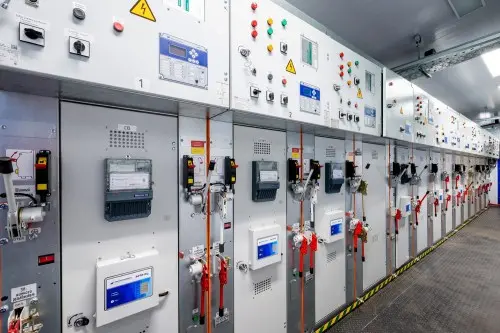

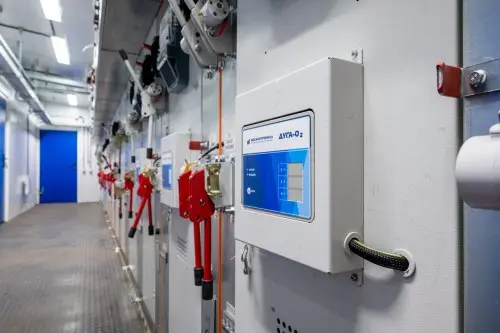

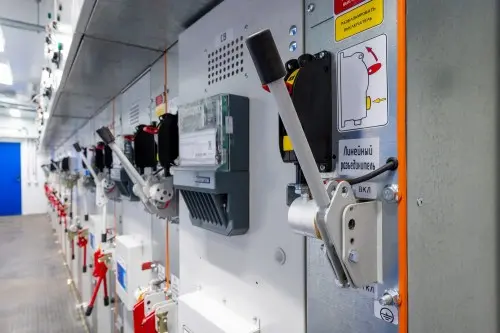

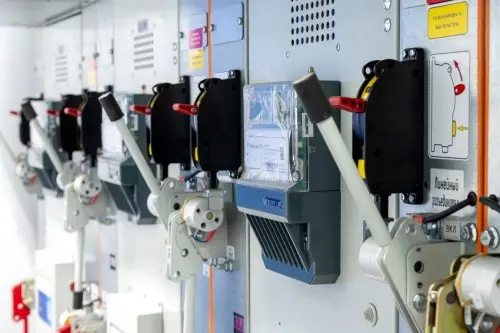

  • Распределительное устройство напряжением 10 кВ – РУ-10 кВ
  • Трансформатор собственных нужд ТСН мощностью 63 кВА, напряжение 10500/400 В

Закажите расчет бюджета аналогичного проекта - напишите нам запрос на

Направим на ваш объект инженера для бесплатного предпроектного осмотра, подберем оборудование, составим смету
