Резервный источник снабжения электрической энергией (РИСЭ) обеспечивает питание объекта при нарушении основного электроснабжения. На промышленных предприятиях для этой задачи часто используют дизель-генераторные установки (ДГУ). Источник подбирают по критической нагрузке, допустимому времени перерыва, пусковым токам и требуемой автономности.
Что такое резервный источник снабжения электрической энергией
РИСЭ включают в схему электроснабжения, чтобы сохранить работу критического оборудования, безопасно остановить технологический процесс или предотвратить последствия длительного обесточивания.
РИСЭ нельзя считать синонимом дизель-генераторной установки: тип источника определяется требованиями объекта. ГПУ преимущественно применяют для основной или продолжительной генерации, а в качестве аварийного резерва используют крайне редко.
При этом резервное электроснабжение представляет собой комплексную систему: помимо генератора, в нее могут входить система автоматического ввода резерва (АВР), источник бесперебойного питания (ИБП), коммутационное оборудование, устройства защиты, кабельные линии, топливная инфраструктура и средства управления.
Когда объекту требуется резервное электроснабжение
Резервирование нужно, если отключение электричества грозит остановкой производства, повреждением оборудования, нарушением работы инженерных систем или опасностью для людей. РИСЭ применяют на промышленных предприятиях, в ЦОД, котельных, насосных станциях, складских комплексах, на объектах связи, в медицинских учреждениях и на производствах непрерывного цикла.
Как категория надежности влияет на организацию резерва
Категория надежности показывает, какие последствия может вызвать отключение оборудования и как быстро должно возобновиться его питание. Ее назначают при проектировании с учетом назначения электроприемников, технологического процесса и действующих нормативных требований.
- I категория. Основное и резервное питание организуют от двух независимых источников. При нарушении работы одного из них переход на второй выполняется автоматически. Если электроприемники относятся к особой группе, предусматривают еще один независимый источник - например, локальную электростанцию, ИБП или аккумуляторную систему.
- II категория. Схема также включает два независимых источника, однако требования к скорости восстановления мягче: резерв может вводиться не только автоматически, но и действиями оперативного персонала.
- III категория. Допускается питание от одного источника. В общем случае перерыв, необходимый для ремонта или замены поврежденного элемента, не должен превышать одних суток.
Категория определяет требуемый уровень надежности, но не предписывает установку конкретного оборудования. Поэтому отнесение объекта к I или II категории еще не означает, что ему обязательно нужна именно ДГУ. Необходимость локального РИСЭ, тип установки и схема резервирования зависят от проекта, договорных условий и характеристик объекта.
ДГУ или ГПУ: что выбрать для резервного электроснабжения
ДГУ обычно применяют для аварийного резервирования, а ГПУ - для основной или продолжительной генерации. Для запуска ГПУ необходимо питание оборудования собственных нужд, поэтому такую установку нельзя автоматически считать независимым резервом при отключении внешней сети.
| Критерий | ДГУ | ГПУ |
|---|---|---|
| Типичный режим | Редкие аварийные запуски | Продолжительная или базовая генерация, в качестве резервного источника почти никогда не используется |
| Топливо | Локальный запас дизельного топлива | Внешнее или локальное газоснабжение |
| Автономность | Зависит от запаса топлива и возможности дозаправки | Определяется надежностью и параметрами подачи газа |
| Запуск и прием нагрузки | Обычно подходит для быстрого ввода резерва | Проверяется по характеристикам конкретной модели |
| Мобильность | Доступно стационарное, контейнерное и передвижное исполнение | Мобильные решения применяются значительно реже |
| Экономика | Рациональна при редких запусках | Более привлекательна при высокой годовой наработке |

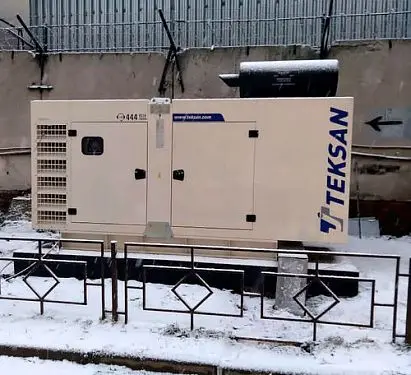

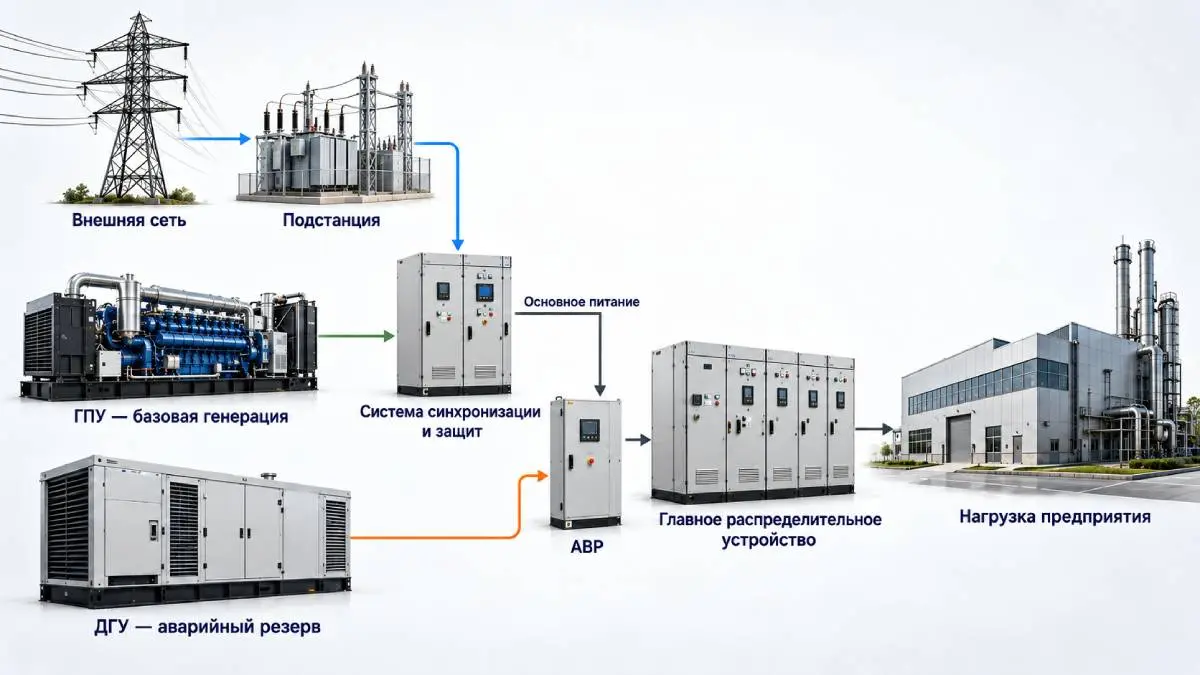

На сложном объекте источники не обязательно противопоставлять. Например, ГПУ может обеспечивать базовую нагрузку, ДГУ - независимый аварийный резерв, а внешняя сеть - выполнять основную или дополнительную функцию в зависимости от принятой схемы.

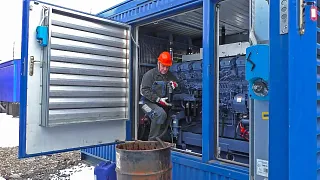

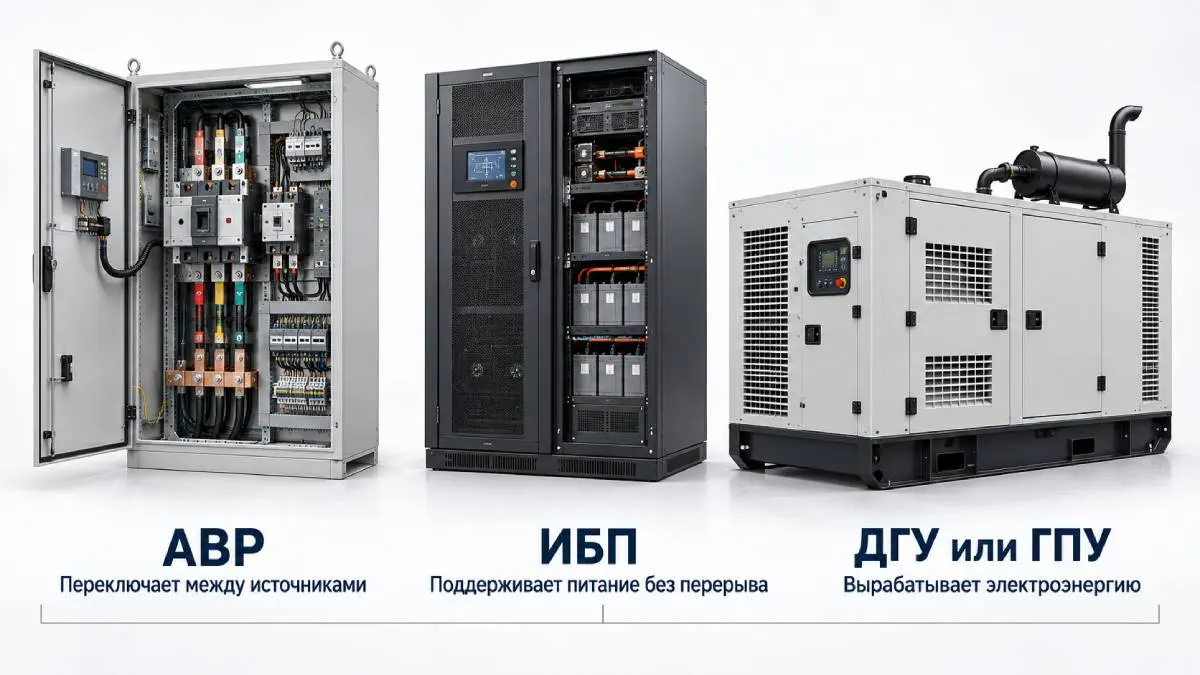

Почему ИБП не заменяет генераторную установку
- ИБП поддерживает чувствительную нагрузку без перерыва или практически без него за счет аккумуляторных батарей. Он необходим для серверов, систем связи, контроллеров, автоматики и другого оборудования, которое нельзя отключать даже на несколько секунд.
- ДГУ или ГПУ начинает вырабатывать электроэнергию после запуска и может обеспечивать длительное питание промышленной нагрузки при достаточном запасе топлива. Поэтому на ответственных объектах применяется комбинированная схема: ИБП закрывает промежуток между исчезновением напряжения и выходом генераторной установки на рабочий режим.
- АВР в этой системе контролирует основной ввод, формирует команду запуска и переключает потребителей на резерв. Само устройство электрическую энергию не производит.

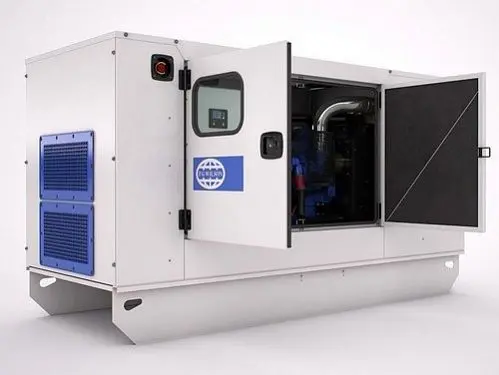

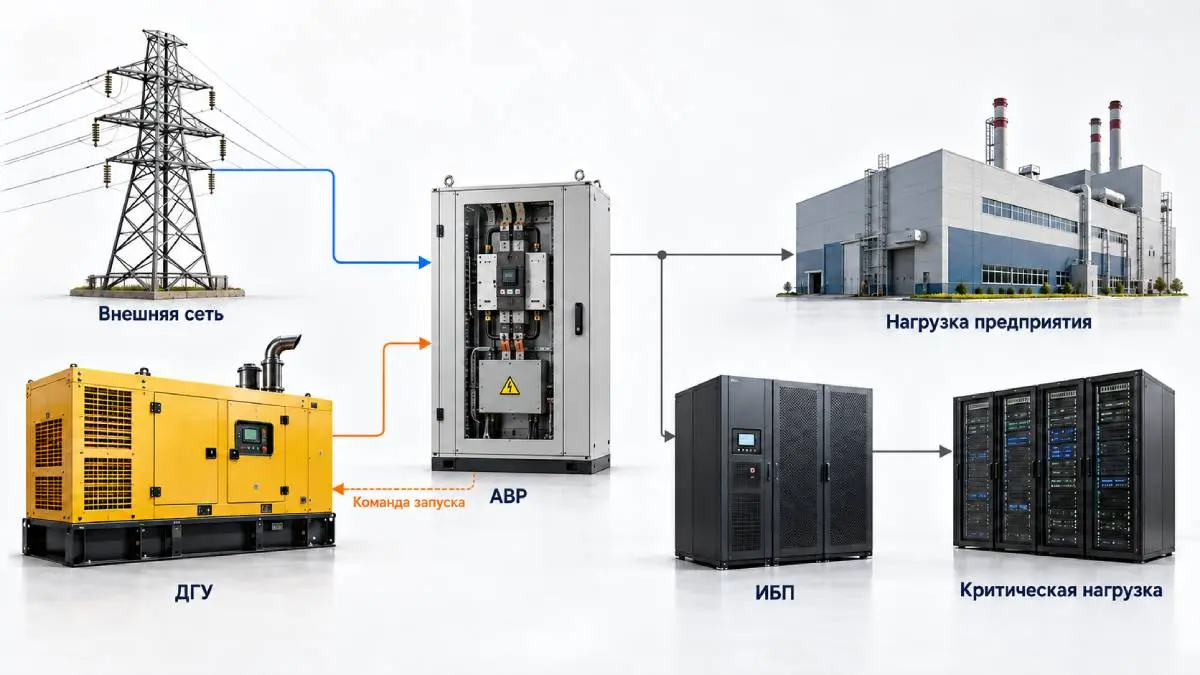

Как работает система ДГУ с АВР
В нормальном режиме объект получает электроэнергию от основной сети. При исчезновении напряжения или выходе его параметров за допустимые пределы система действует по заданному алгоритму:
- АВР фиксирует нарушение основного электроснабжения и передает команду панели управления ДГУ.
- Двигатель запускается, генератор выходит на рабочие параметры напряжения и частоты.
- АВР подключает резервируемую нагрузку.
- После устойчивого восстановления сети потребители возвращаются на основной ввод.
- ДГУ выполняет цикл расхолаживания, останавливается и переходит в режим готовности.
Как определить резервируемую нагрузку и мощность РИСЭ
Мощность источника нельзя выбирать по сумме паспортных значений всего оборудования или мощности основного ввода. Сначала определяют потребителей, которые должны продолжить работу при аварии. В эту группу могут входить системы управления и связи, аварийное освещение, противопожарная автоматика, насосы, вентиляция, серверное оборудование и установки, необходимые для безопасной остановки производства.
При расчете различают три показателя:
- Установленная мощность - сумма номинальных значений оборудования;
- Рабочая мощность - фактическое одновременное потребление;
- Резервируемая мощность - нагрузка, которую необходимо питать при аварии.
Основой для подбора РИСЭ становится резервируемая нагрузка. При ее расчете учитывают активную и полную мощность, cos φ, коэффициент одновременности, пусковые токи и наличие трансформаторов.
Особое внимание требуется оборудованию с электродвигателями. Запуск насосов, компрессоров и вентиляторов может вызвать просадку напряжения или частоты, даже если их рабочая мощность укладывается в номинал ДГУ. Поэтому проверяют способность двигателя и альтернатора принять переходную нагрузку.
Увеличивать мощность генератора с универсальным запасом не всегда рационально. Иногда эффективнее разделить потребителей на группы: сначала подключить критическое оборудование, затем остальные установки. Очередность и интервалы между ступенями рассчитываются для конкретной системы.
Как выбрать автономность и конфигурацию РИСЭ
Требуемое время автономной работы определяют по возможной продолжительности отключения внешней сети, особенностям технологического процесса и условиям пополнения топлива. Универсального требования работать 8, 12 или 24 часа нет: необходимую продолжительность устанавливают в проекте.
Для ДГУ учитывают расход при фактической нагрузке, объем встроенного и внешнего баков, возможность дозаправки и наличие автоматической подкачки. Важно оценить не только расчетный объем, но и фактическое наличие топлива, его состояние и условия хранения.
Автономность ГПУ зависит от давления, расхода и качества газа, а также от устойчивости газоснабжения. Если одна авария может одновременно нарушить подачу электричества и газа, установку нельзя считать полностью независимым резервом без дополнительных решений.
Одной генераторной установки может быть недостаточно, если:
- критическая нагрузка превышает мощность одного агрегата;
- требуется распределить нагрузку между несколькими ДГУ;
- оборудование необходимо выводить на обслуживание без потери резерва;
- отказ одного генератора недопустим.

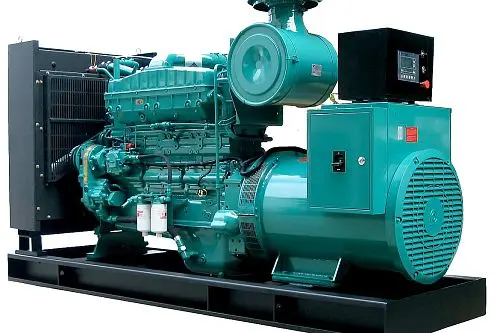

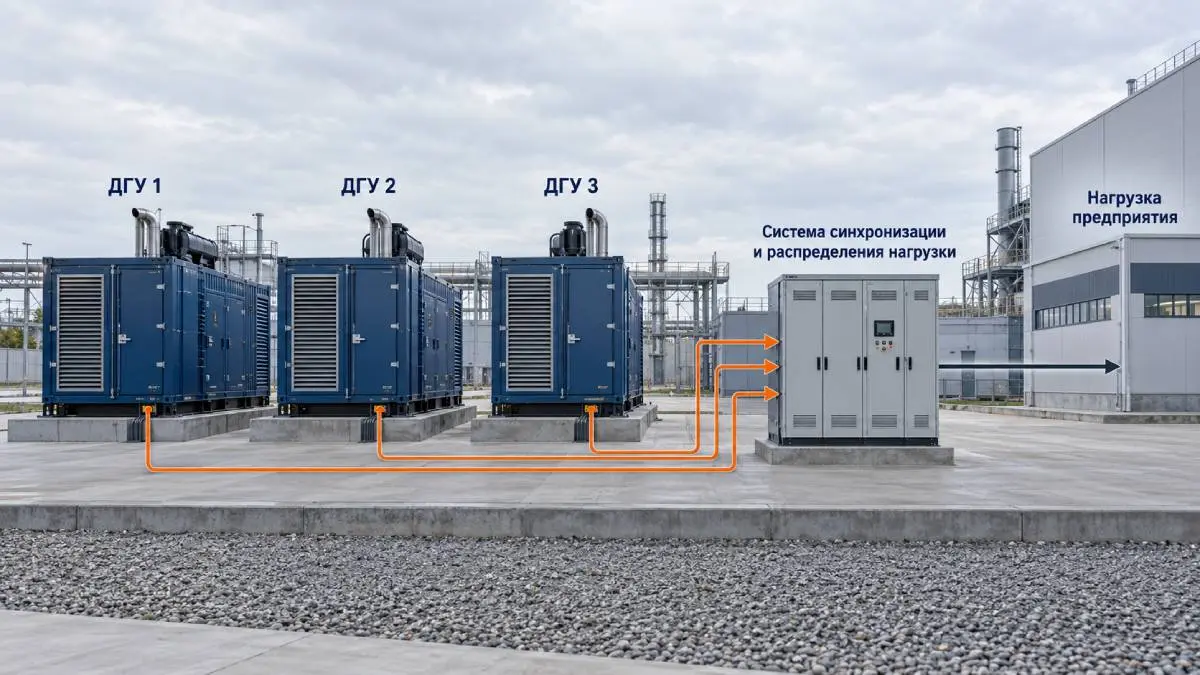

В таких случаях применяют параллельную работу нескольких установок. При повышенных требованиях к отказоустойчивости может использоваться схема N+1, при которой система сохраняет расчетную мощность при отказе или выводе на обслуживание одного агрегата. Однако такая конфигурация не является обязательной для любого объекта I категории - ее необходимость подтверждается расчетом и требованиями проекта.
Стационарный или передвижной резервный источник
Стационарная ДГУ постоянно подключена к объекту и может автоматически принимать нагрузку через АВР. Такой вариант подходит, если резерв закреплен за одной площадкой и требуется минимизировать время восстановления питания.

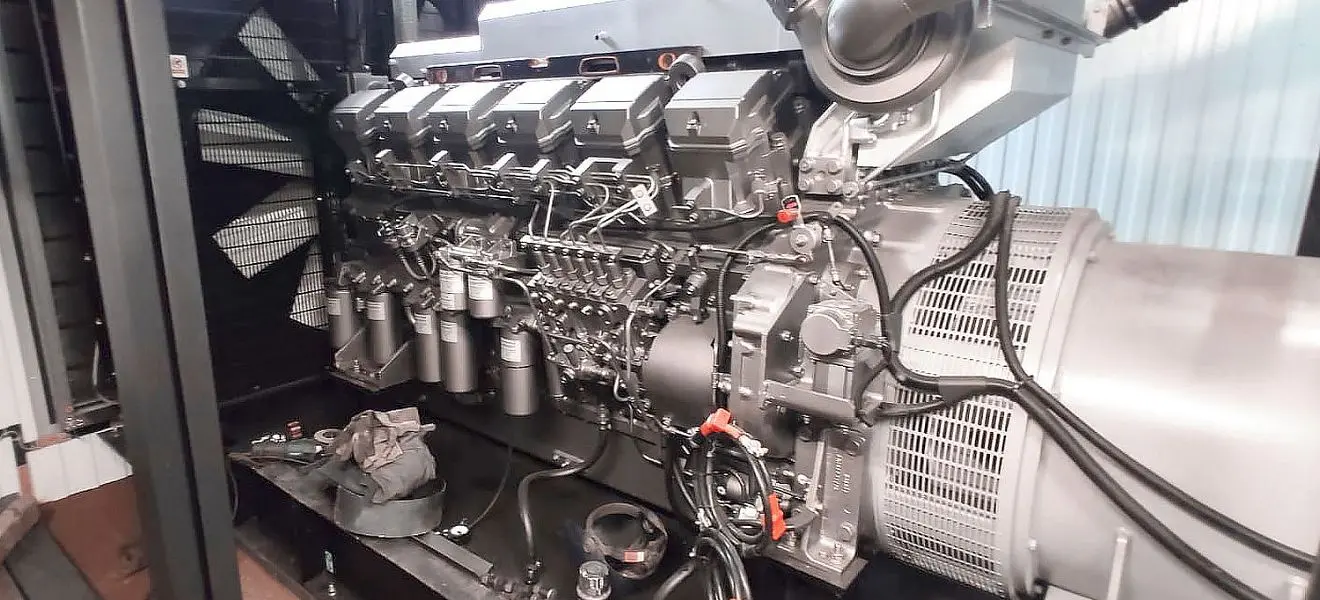

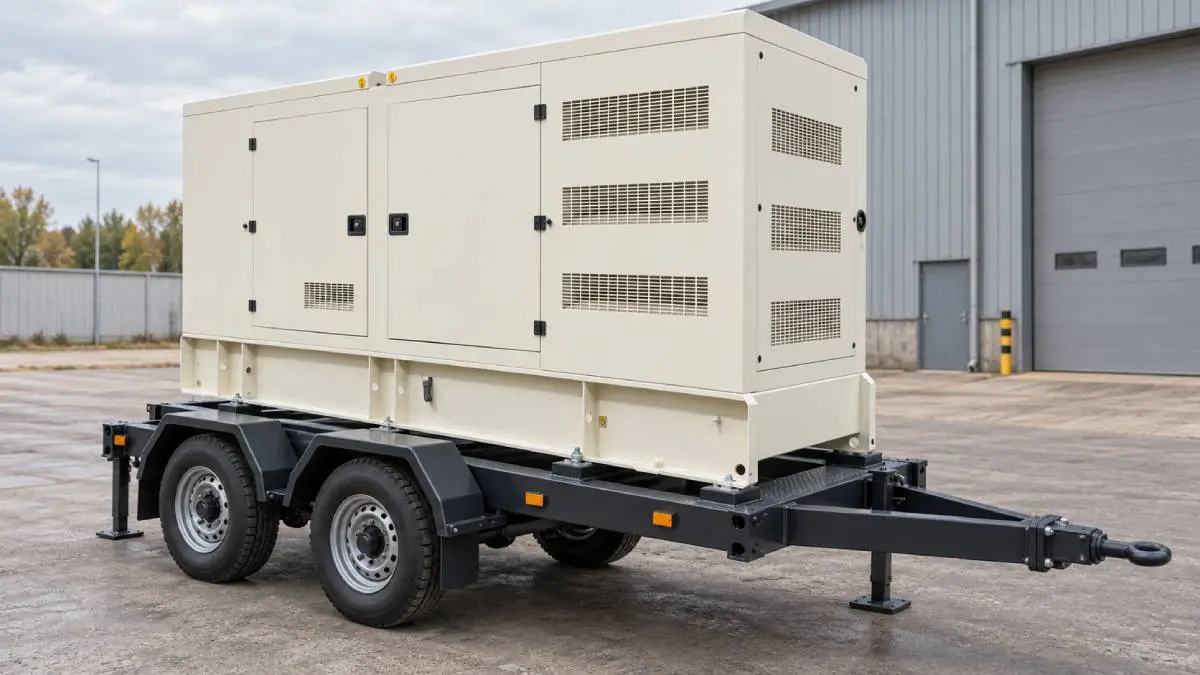

Передвижную ДГУ используют для нескольких объектов, временного резервирования и аварийно-восстановительных работ. Однако ее нужно доставить, разместить и подключить к подготовленной схеме, поэтому такой источник не подходит для потребителей, которым требуется практически мгновенное восстановление питания.

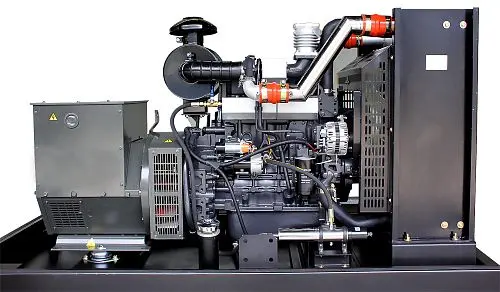

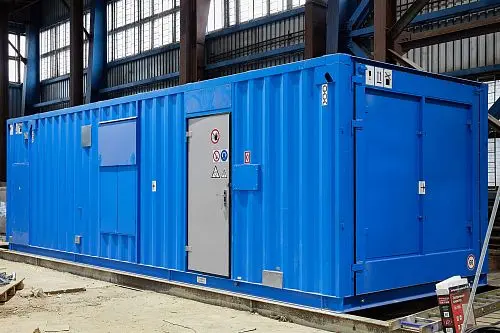

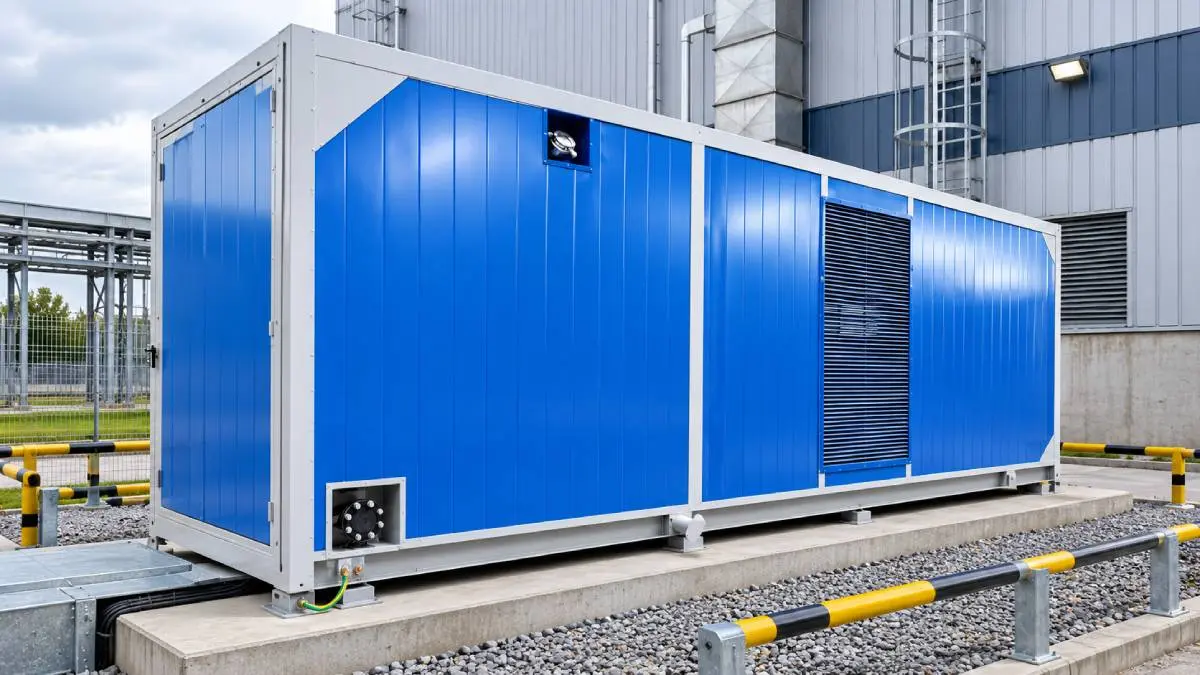

Стационарная установка может размещаться в помещении, шумозащитном кожухе или контейнере. Исполнение выбирают с учетом климата, шума, вентиляции, отвода выхлопных газов, пожарных требований и доступа для обслуживания.
Почему установленный РИСЭ может не сработать при аварии
Наличие генератора еще не означает, что система готова принять нагрузку. Причиной отказа могут стать:
- разряженная аккумуляторная батарея;
- отсутствие или ухудшение свойств топлива;
- отключенный режим AUTO;
- неисправность зарядного устройства или подогрева;
- ошибка контроллера;
- отказ АВР;
- неисправность топливной системы;
- проблемы в кабельной или коммутационной схеме.
Перечень возможных причин отказа не ограничивается перечисленными. Для поддержания готовности установки проводят ежедневное техническое обслуживание в соответствии с эксплуатационной документацией.
Функциональный запуск без нагрузки подтверждает способность двигателя запуститься, но не позволяет проверить прием расчетной мощности, переходные характеристики, работу топливной системы и охлаждения под нагрузкой, а также взаимодействие ДГУ с АВР.
Полная проверка должна охватывать всю цепочку: нарушение основного питания, команду запуска, выход генератора на рабочие параметры, переключение АВР, подключение резервируемой нагрузки и возврат на основной ввод. Порядок и периодичность испытаний определяются эксплуатационной документацией, требованиями проекта и регламентом объекта.
На удаленных и ответственных объектах дополнительно контролируют автоматический режим, уровень топлива, заряд аккумуляторной батареи, температуру, давление масла, аварийные сигналы и положение АВР. Журнал событий помогает выявлять причины отказов и проверять выполнение команд.
Какие данные нужны для подбора РИСЭ
Подбор начинают с анализа системы электроснабжения и характеристик нагрузки, а не с конкретной модели генератора.
| Группа данных | Что необходимо предоставить |
|---|---|
| Электроснабжение | Однолинейная схема, напряжение, категория надежности, основной и резервный вводы |
| Нагрузка | Перечень резервируемых потребителей, кВт, кВА, cos φ, пусковые токи и очередность включения |
| Режим | Допустимое время перерыва и требуемая продолжительность автономной работы |
| Топливо | Возможность хранения и дозаправки дизеля либо параметры газоснабжения |
| Размещение | Климат, шумовые ограничения, доступная площадь и требования к мобильности |
| Управление | АВР, удаленный мониторинг, журнал событий и интеграция со SCADA |
На основании этих данных определяют тип, мощность, количество и исполнение установок, а также схему переключения.
Подбор резервного источника электроснабжения
«Техэкспо» проектирует и поставляет промышленные системы резервного электроснабжения на базе ДГУ и ГПУ: проводит обследование объекта, разрабатывает схему, подбирает оборудование, выполняет пусконаладку и испытания под нагрузкой.
Заключение
Надежность резервного электроснабжения зависит не только от выбранной ДГУ или ГПУ, но и от правильного расчета нагрузки, согласованной работы автоматики и регулярных испытаний всей системы.
Список использованной литературы
- ПУЭ. Издание 7. Глава 1.2 «Электроснабжение и электрические сети».
- ГОСТ ISO 8528-5-2017 «Электроагрегаты генераторные переменного тока с приводом от двигателя внутреннего сгорания. Часть 5».
- ГОСТ IEC 62040-3-2024 «Системы бесперебойного энергоснабжения (UPS). Часть 3».
- Cummins Power Generation. Liquid-Cooled Generator Set Application Manual, T-030.
- Cummins Power Generation. Paralleling Application Manual, T-016.
- Cummins Power Generation. Transfer Switch Application and Selection Manual, T-011.
