Пассивная физическая защита объектов от БПЛА
Система комплексной защиты сооружений «Паутина»
Модульное инженерное решение для пассивной физической защиты зданий, сооружений и технологического оборудования от воздействия беспилотных летательных аппаратов. Конструкция формирует защитный контур вокруг объекта и помогает снизить воздействие на здания, оборудование и персонал.
Модульная систематиповые колонны, силовой контур, защитные сетки и адаптация под объект.
До 36 мвысота колонн в зависимости от базы и конфигурации защиты.
До 40 мпролеты силового контурного троса в типовом решении.
Шеф-монтажвыезд инженеров на объект и авторский надзор за соответствием проекту.

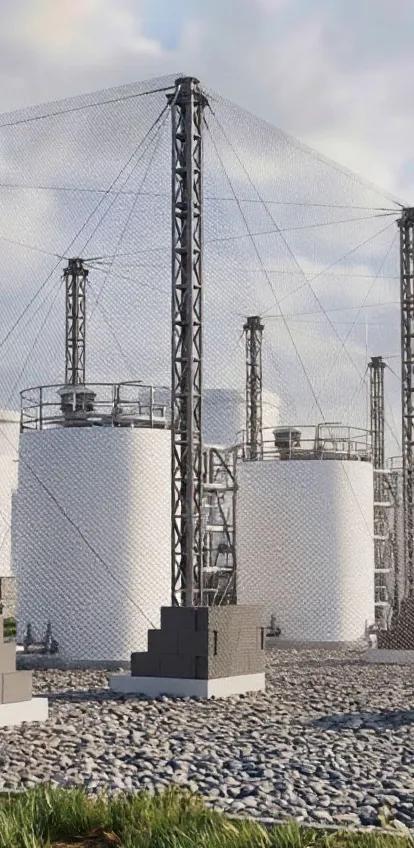

Защитный контур вокруг объекта
Решение проектируется под геометрию площадки, высоту сооружений, транспортный доступ и состав защищаемого оборудования.
Что такое СКЗС «Паутина»
СКЗС «Паутина» - это система комплексной защиты сооружений от БПЛА, которая используется как пассивный инженерный барьер вокруг критически важного объекта.
Система предназначена для защиты зданий, сооружений и технологического оборудования. Защитное полотно перехватывает БПЛА на безопасном расстоянии от объекта и помогает минимизировать динамические, термические и осколочные воздействия.
Когда актуально
- объект относится к критической инфраструктуре;
- на площадке есть резервуары, подстанции или открытое технологическое оборудование;
- нужно защитить периметр без изменения технологического процесса;
- важны проектирование, производство и шеф-монтаж из одних рук.
Область применения
Система рассчитана на защиту широкого спектра объектов критической инфраструктуры, уязвимых для атак с использованием БПЛА.
РВС и резервуарные парки
Защита вертикальных стальных резервуаров и технологической инфраструктуры резервуарных парков.
Шаровые резервуары
Защита резервуаров для хранения СУГ и прилегающих узлов технологического оборудования.
Газораспределительные станции
Защита наземных коммуникаций и критических элементов ГРС.
Морской и внутренний водный транспорт
Защита критических элементов транспортной инфраструктуры на открытых площадках.
Технологическое оборудование
Защита отдельных сооружений и оборудования на промышленных объектах.
Сложные площадки
Проектирование под нестандартную геометрию, существующие здания и ограничения по монтажу.
Защита группы объектов
Создание общего контура для нескольких сооружений, резервуаров и технологических зон.

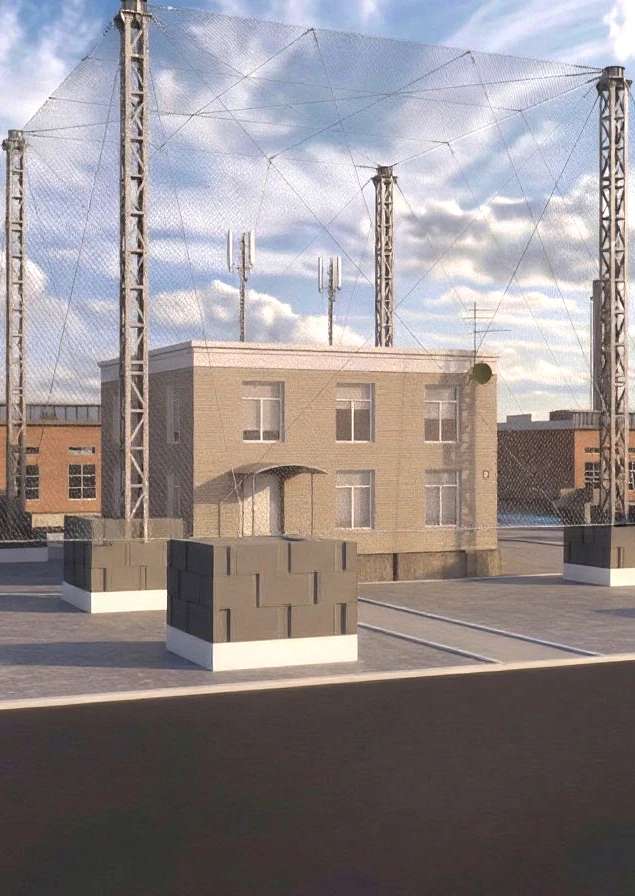

Конструктивная схемаНесущий каркас, силовой контур и двухконтурная защитная сетка.
Конструктивные особенности и состав системы
Система собирается из типовых модулей, но адаптируется под конкретный объект: высоту, пролеты, транспортный доступ, климат и требования к восстановлению после локальных повреждений.
Несущий каркас
Типовая модульная конструкция с тремя видами колонн: база 600х600 до 15 м, база 1000х1000 для 16-24 м, база 1500х1500 для 25-36 м.
Силовой контур
Силовой контурный трос диаметром 20-35 мм. Пролеты - до 40 метров.
Двухконтурная сетка
Основной контур - стальная тросовая сеть Ø6 мм с ячейкой 500х500 мм. Дополнительный контур - сеть Манье с ячейками от 50х50 до 100х100 мм.
Климат и доступ
Предусматриваются автоматический электрообогрев сеток, интегрированные въездные ворота и возможность оперативного восстановления полотна.
Технические характеристики
Параметры ниже нужно использовать как ориентир для проектирования и первичной оценки. Итоговая конфигурация рассчитывается под конкретную площадку.
Масса БПЛАдо 200 кг
Скоростьдо 250 км/ч
Масса ВВ10-15 кг
Кинетическая энергияоколо 500 кДж при ударе БПЛА
Типы БПЛАсамолетного типа, квадрокоптеры, FPV-дроны
Оцинкованные тросырасчетный срок службы до 15 лет
Металлоконструкциирасчетный срок службы более 25 лет
Полотноразмер основного полотна до 10х30 м
Обогревдля сеток с ячейкой до 50х50 мм
Воротаподъемный механизм по принципу жалюзи
Преимущества реализации с «Техэкспо»
Страница должна продавать не только систему, но и способность компании спроектировать, изготовить и сопровождать решение на объекте.

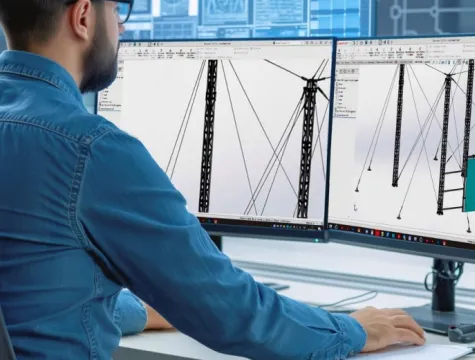

Проектно-конструкторский отдел
Разработка КМ и КМД включена в стоимость продукции. Конструкции рассчитываются на БПЛА массой 200 кг и скоростью до 250 км/ч. Маркировка конструкций по проекту помогает ускорить сборку и снизить риск ошибок на площадке.
Запросить расчет проекта
Собственное производство в России
Поэтапный контроль качества по внедренной в компании «Техэкспо Инжиниринг» системе в соответствии с ISO 9001. Производство позволяет выпускать несерийные элементы для проектов разной сложности.
Обсудить производство

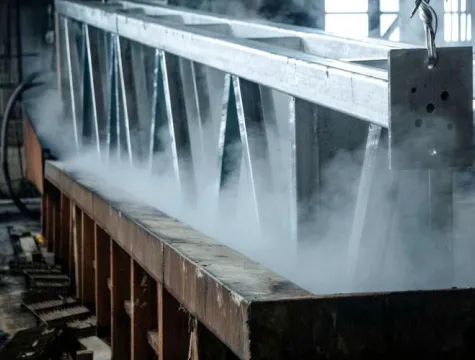

Антикоррозийная защита заводского исполнения
Горячее цинкование помогает исключить окрашивание металлоконструкций при монтаже и эксплуатации, сократить сроки монтажа и увеличить срок эксплуатации конструкций.
Уточнить исполнение

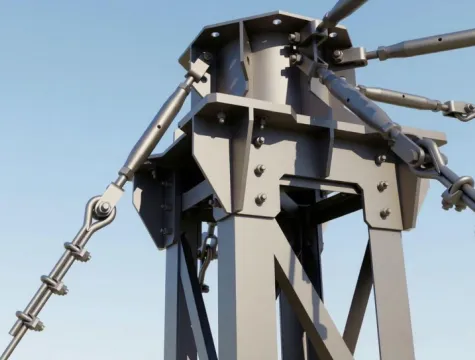

Болтовые соединения узлов
Болтовая сборка сокращает сроки монтажа, снижает расходы за счет исключения сварочных работ и дает возможность регулировки конструкций по месту.
Получить консультацию

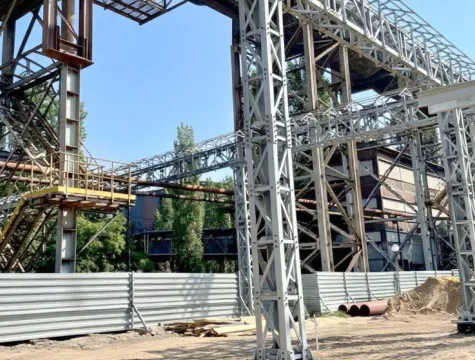

Шеф-монтаж с выездом инженеров
Инженеры выезжают на объект строительства, проводят авторский надзор и помогают обеспечить соответствие монтажа проектным решениям.
Запросить шеф-монтажКак проходит проект
Исходные данные
Получаем план объекта, габариты защищаемых сооружений, ограничения по доступу и требования службы безопасности.
Обследование
Уточняем площадку, транспортные проезды, существующие коммуникации и монтажные ограничения.
Расчет решения
Подбираем высоту колонн, пролеты, контур, сетку, ворота, обогрев и точки крепления.
КМ / КМД
Готовим проектную и рабочую документацию, маркировку и спецификацию элементов.
Производство
Изготавливаем металлоконструкции, тросовые элементы, узлы и комплект поставки.
Поставка
Комплектуем поставку, документы, маркировку и инструкции для монтажа на объекте.
Монтаж
Выполняется сборка конструкции, установка колонн, натяжение тросов и монтаж защитных полотен.
Шеф-монтаж
Инженеры контролируют соответствие монтажа проектным решениям.
Проверка
Проверяются ворота, натяжение, доступ, восстановление локальных участков и эксплуатационная готовность.
Сервис
По запросу фиксируются регламенты осмотра, восстановления и сопровождения системы.
Компетенции и производственная база
20+ леткомпания работает на рынке инженерных решений.
120+сотрудников в штате «Техэкспо».
500+выполненных проектов по России и миру.
3000 м²площадь контрактного производства.
Что нужно для предварительного расчета
Чтобы подготовить первичную конфигурацию СКЗС «Паутина», инженерам нужны данные по объекту, геометрии площадки, высотам сооружений, доступу и эксплуатационным ограничениям.
Тип объектаподстанция, резервуарный парк, ГРС, технологическое оборудование, портовая инфраструктура.
План площадкигабариты, расположение защищаемых объектов, коммуникации, дороги.
Высоты сооруженийотметки зданий, резервуаров, трубопроводов и оборудования.
Транспортный доступместа въезда, необходимость ворот, габариты транспорта.
Климатветровой район, снеговые нагрузки, температура, необходимость обогрева сеток.
Ограничениясуществующие коммуникации, зоны обслуживания, охранные зоны, пожарные проезды.
Требования защитытип угроз, защищаемый периметр, приоритетные зоны и режим эксплуатации.
Документыгенплан, ТЗ, фото площадки, 3D-модель, проектная документация.
Монтажкто выполняет СМР, нужен ли шеф-монтаж и авторский надзор.
Срокиплановый период проектирования, поставки и монтажа.
Частые вопросы
Это пассивное инженерное решение: защитный контур физически перехватывает БПЛА на безопасном расстоянии от объекта.
Да. Система модульная, но конфигурация рассчитывается под геометрию площадки, высоту сооружений, транспортный доступ и монтажные ограничения.
Электроподстанции, силовые трансформаторы, вертикальные и шаровые резервуары, резервуарные парки, наземные коммуникации ГРС и объекты транспортной инфраструктуры.
Для страницы можно указать разработку КМ и КМД, расчет конструкций, маркировку элементов и подготовку комплекта для монтажа.
Для сложных объектов шеф-монтаж полезен: инженер контролирует соответствие монтажа проектным решениям и снижает риск непредвиденных расходов.
Запросить расчет СКЗС «Паутина»
Передайте исходные данные по объекту. Инженеры «Техэкспо» оценят конфигурацию защитного контура, состав системы, проектирование, производство и шеф-монтаж.
- предварительная оценка по плану объекта;
- подбор высоты колонн и защитного контура;
- уточнение сетки, ворот, обогрева и доступа;
- расчет проектирования, производства и монтажа.
