Дизель–генераторные установки (ДГУ) – это электрогенерирующие устройства, с двигателем внутреннего сгорания, работающем на дизельном топливе. Они используются как источник постоянного энергоснабжения или как резервный (аварийный) источник.
Как работает ДГУ
Дизельный двигатель приводит в действие генератор переменного тока, преобразуя механическую энергию в электрическую.
При сгорании топлива в двигателе образуются газы, которые вращают коленчатый вал. Он передает крутящий момент ротору генератора, где создается электромагнитное поле. В результате в обмотке возникает переменный ток, который подается к потребителю.
Из чего состоит дизельная электростанция
Все элементы ДГУ размещены на общей раме, которая служит основой конструкции.
В стандартную комплектацию входят:
- дизельный двигатель;
- генератор (альтернатор);
- панель управления;
- топливный бак (обычно встроен в раму);
- система охлаждения с радиатором;
- аккумулятор и зарядное устройство;
Главные параметры при выборе ДГУ
Номинальная мощность единичной ДГУ: от 16 до 2500 кВт
Важно учитывать, что производители часто указывают мощность в кВА и могут приводить резервные значения вместо рабочих.
У каждой ДГУ есть два основных режима:
- PRP (Prime Power) – основная мощность для постоянной работы.
- LTP (Limited Time Power) – резервная мощность с ограничением по времени.
Также учитывают:
- оптимальную загрузку – ДГУ должна работать в диапазоне 40–80% от номинальной мощности;
- пусковые токи – для оборудования с двигателями (насосы, лебедки, роторы) они могут превышать рабочую нагрузку в 5–7 раз.
Суммарную нагрузку рассчитывают индивидуально – с учетом всех потребителей и режима их работы.
Если таких расчетов нет, их лучше выполнить заранее, чтобы избежать перегрузок или недогрузки оборудования.
Обратитесь в «Техэкспо» с запросом на order@tech-expo.ru – мы бесплатно пришлем к вам инженера для подсчетов нагрузки и определения оптимальной ДГУ.
Модели и цены на ДГУ по мощности:
Дизель-генераторные установки мощностью от 200 до 2500 кВт
Бесплатно сделаем вам предпроектное исследование по ДГУ - напишите нам запрос на order@tech-expo.ru
Требуемое напряжение: 400 В, 6,3 или 10,5 кВ

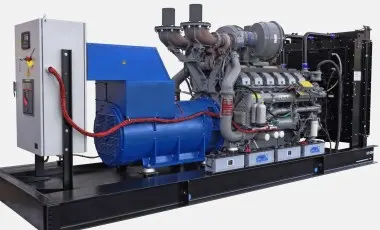

Высоковольтная дизельная электростанция мощностью 1350 кВт на двигателе Perkins:
Весь рынок ДГУ представлен небольшой группой производителей и при этом большим количеством сборщиков ДГУ из разных двигателей и генераторов тока.
Производители двигателей и мощности ДГУ
| Производитель | Страна | Диапазон мощности ДГУ |
|---|---|---|
| FPT (Iveco) | Италия | 16 - 500 кВт |
| Volvo | Швеция | 80 - 400 кВт |
| Deutz | Германия | 24 - 400 кВт |
| Doosan | Южная Корея | 100 - 600 кВт |
| Scania | Швеция | 200 - 600 кВт |
| ЯМЗ | Россия | 60 - 400 кВт |
| Baudouin | Китай | 16 - 1400 кВт |
| Perkins | Великобритания | 16 - 1800 кВт |
| Cummins | США | 100 - 2000 кВт |
| Mitsubishi | Япония | 500 - 2000 кВт |
| MTU | Германия | 400 - 2500 кВт |
Также существует много менее популярных производителей, с продукцией которых вы можете ознакомиться в нашем каталоге дизельных двигателей.
Производители генераторов тока:
| Производитель | Страна | Диапазон мощности ДГУ |
|---|---|---|
| Mecc Alte | Италия | 16 - 2500 кВт |
| Marelli | Италия | 16 - 2500 кВт |
| Stamford | Великобритания | 16 - 2000 кВт |
| Leroy Somer | Франция | 16 - 2000 кВт |
| Linz | Италия | 16 - 500 кВт |
Исполнение на раме (открытое), в шумозащитном кожухе, в контейнере, на шасси в кожухе
ДГУ открытого типа предназначены для размещения в специально оборудованном помещении с системами отопления, вентиляции и кондиционирования воздуха, а также соответствовать нормам пожарной безопасности.
ДГУ в кожухе предполагает размещение станции на открытой площадке или в помещении. Кожух предназначен для защиты электростанции от пыли, а также обладает шумопоглощающими свойствами. Цены на ДГУ в кожухе>>>
Контейнерные ДГУ - автономные силовые модули для эксплуатации в диапазоне температур от -40°С до +40°С при отсутствии электрических сетей. Дизель генератор в контейнере защищен от погодных условий и оснащен шкафом кабельного ввода, панелью АВР, щитом СН (собственных нужд) электростанции, системами подкачки топлива и масла, и системами отопления и освещения. Контейнерная ДГУ может быть размещена в любом месте без постройки специальных помещений.
Степень автоматизации ДГУ
1-я степень автоматизации присутствует на любой электростанции: это ручной пуск. Требуется постоянное наличие обслуживающего персонала. Подходит строителям и компаниям по добыче полезных ископаемых.
2-я степень автоматизации – автоматический запуск ДГУ при отключении электричества с помощью шкафа АВР.
3-я степень автоматизации помимо автозапуска отличается высоким уровнем автономности: автоматическое пополнение топлива, масла, охлаждающей жидкости.
Также до 1992 года существовала 4 степень автоматизации по ГОСТ Р 50783-95 «Электроагрегаты и передвижные электростанции с двигателями внутреннего сгорания».
