Повышенная вибрация и новый посторонний шум ДГУ могут быть связаны с двигателем, альтернатором, подшипниками, соединением агрегатов, виброопорами, рамой, фундаментом или конструкциями блок-контейнера. Определить причину только по звуку нельзя. Важно установить, когда появляются вибрация или шум, как они зависят от нагрузки, и сравнить измеренные вибрационные параметры с исходным состоянием и требованиями производителя.
Какая вибрация ДГУ считается нормальной
Поршневой двигатель неизбежно создает колебания, поэтому работающая станция не может быть полностью неподвижной. При оценке учитывают конструкцию установки, режим работы, места измерения и требования производителя, а также изменение вибрации относительно прежнего состояния и динамику показателей.
ISO 8528-9:2017 устанавливает методику измерения и оценки внешней механической вибрации генераторных установок с поршневыми ДВС. Стандарт применим к стационарным и мобильным установкам с жестким или упругим креплением и был утвержден ISO в 2023 году.
Универсальных допустимых значений вибрации для всех ДЭС не существует: они зависят от модели, мощности, частоты вращения, типа крепления и мест измерения.
Когда вибрация ДГУ требует внимания
Обратить внимание следует, если колебания:
- заметно усилились или изменились характер колебаний;
- прогрессируют;
- зависят от нагрузки или появляются только в определенном диапазоне работы;
- симптом возник после ремонта или перемещения установки;
- сохраняются и появился новый шум;
- передаются на раму, блок-контейнер или конструкции здания;
- сочетаются с другими симптомами или аварийными сигналами.
Изменение относительно обычного состояния конкретной станции информативнее субъективной оценки «сильно трясется».
Почему ДГУ стала сильно вибрировать: основные причины

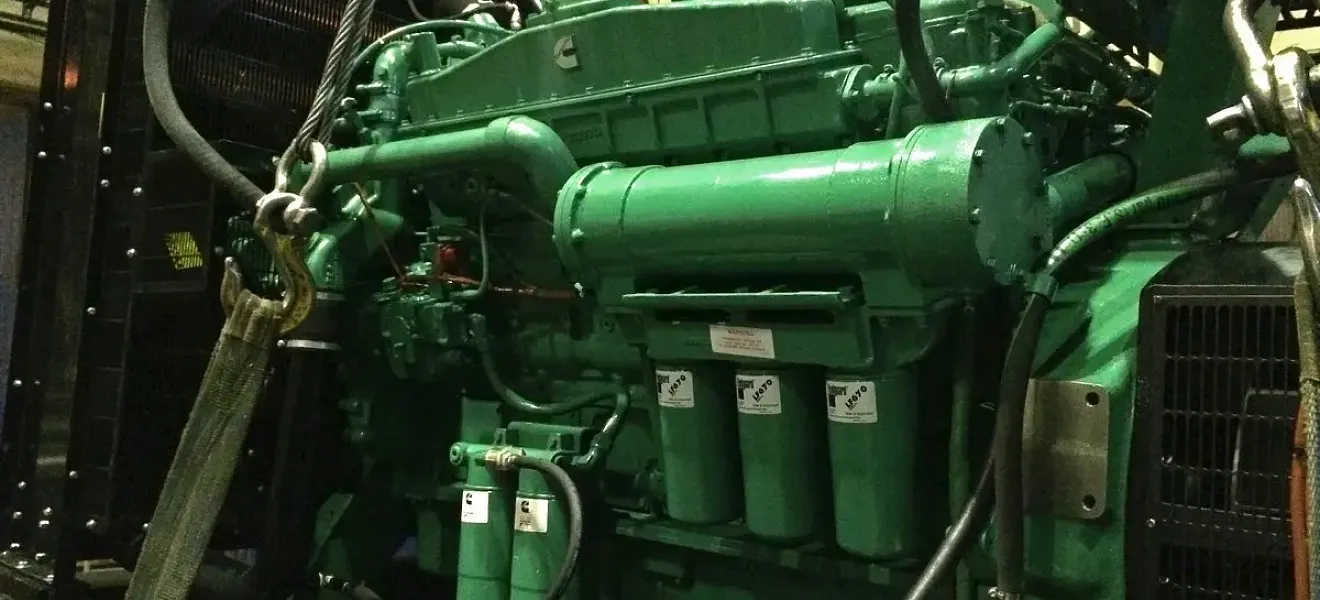

- Неравномерная работа двигателя. Возможные направления проверки: работа отдельных цилиндров, топливная аппаратура, процесс сгорания, нестабильные обороты и внутреннее состояние двигателя. Сопутствующими признаками могут быть дымность, потеря мощности и повышенный расход топлива.
- Износ или повреждение подшипников. Рассматривается применительно к альтернатору и другим вращающимся узлам. Сопутствующие признаки – изменение характера колебаний, гул, рост температуры и изменение характера шума. При этом гул сам по себе не является достаточным основанием для вывода о неисправности подшипника. STAMFORD рекомендует контролировать состояние подшипников с помощью вибрационного мониторинга и отслеживать изменение показателей во времени.
- Несоосность двигателя и альтернатора. Правильное взаимное расположение агрегатов влияет на характер колебаний, нагрузку на подшипники и работу соединения. Проверка особенно актуальна после ремонта, демонтажа, замены агрегата или перемещения установки. Процедуры центровки выполняет квалифицированный специалист.
- Дисбаланс вращающихся компонентов. Неравномерное распределение массы вращающегося элемента создает периодические силы и усиливает механические колебания. Самостоятельная балансировка недопустима.
- Виброопоры и крепления. При проверке учитывают износ, повреждения, неправильную установку, неравномерную нагрузку на опоры и ослабленные соединения. Cummins указывает, что виброизоляторы являются частью системы, ограничивающей передачу механических колебаний от агрегата на основание и окружающие конструкции.
- Рама и фундамент. Возможные проблемы – деформация, недостаточная жесткость, нарушение крепления, изменение основания и передача колебаний строительным конструкциям. Требования к фундаменту зависят от конкретной установки.
Почему ДГУ вибрирует только под нагрузкой
При увеличении нагрузки меняются механическая нагрузка ДВС, процесс сгорания, момент на валу, работа альтернатора, вентилятора и других систем, а также динамические силы всей установки. Поэтому проблема, незаметная на холостом ходу, может проявляться при росте мощности.
Возможные направления проверки – неравномерная работа двигателя, потеря мощности, проблемы топливоподачи, состояние соединения ДВС и альтернатора, подшипники, перегрузка и резонанс.
Нельзя утверждать, что вибрация под нагрузкой обязательно связана именно с силовым агрегатом.
Почему вибрирует рама или блок-контейнер ДГУ
Передача вибрации от агрегата возможна при неправильной работе виброизоляции. Резонанс отдельных конструкций – панелей, дверей, решеток, элементов воздуховодов – может усиливать колебания, а ослабление креплений – вызывать дребезг.
Жестко связанные с дизель-генератором выхлопные и другие трубопроводы способны передавать вибрацию на окружающие конструкции. Cummins рекомендует использовать гибкие соединения для выхлопа, трубопроводов и других коммуникаций, чтобы они воспринимали перемещения установки и не передавали вибрацию дальше.
Какой шум ДГУ требует внимания
- Стук. Может быть связан с различными механическими процессами или работой двигателя. По одному характеру звука нельзя диагностировать конкретную неисправность, например считать, что глухой стук обязательно указывает на шатунные вкладыши.
- Гул. Возможные источники – вращающиеся узлы, подшипники, альтернатор, вентилятор или конструктивный резонанс.
- Скрежет. Требует внимания из-за возможного механического контакта или повреждения вращающегося узла.
- Свист и шипение. Могут быть связаны с впускным трактом, наддувом, выхлопом, утечками газов или воздуха. Perkins относит необычные стуки, скрежет и шипение к симптомам, требующим дополнительной проверки двигателя и его систем.
- Дребезг. Характерен для ограждений, дверей, решеток, панелей контейнера и ослабленных креплений. При этом необходимо определить источник вибрации, вызывающей дребезг.
Как отличить проблему двигателя, альтернатора и конструкции
| Что наблюдается | На что обратить внимание | Направление проверки |
|---|---|---|
| Вибрация с нестабильными оборотами | Мощность, дымность, работа цилиндров | Двигатель и топливная система |
| Гул со стороны альтернатора | Температура, режим нагрузки, характер вибрации | Альтернатор и подшипниковые узлы |
| Вибрация после ремонта агрегатов | Момент появления, история работ | Соединение и центровка |
| Повышенная вибрация рамы | Состояние опор и крепления | Виброизоляция, монтаж |
| Дребезжит контейнер | Конкретная панель или конструкция | Блок-контейнер и источник вибрации |
| Вибрация резко растет в определенном режиме | Обороты, нагрузка | Возможный резонанс |
| Шум идет от выхлопа | Изменение звука, состояние соединений | Выхлопная система |
Таблица позволяет определить направление обследования, но не заменяет инструментальную диагностику.
Что показывает вибродиагностика ДГУ
Она позволяет не просто установить наличие повышенной вибрации, а исследовать характеристики колебаний. В зависимости от оборудования и задачи анализируют виброскорость, виброускорение, виброперемещение, частотный спектр, изменение показателей относительно базовых измерений и поведение при разных режимах нагрузки.
Полученные данные помогают определить направление дальнейшего обследования: проверить подшипники, вращающиеся узлы, центровку, крепления и возможные резонансные явления.
ISO 8528-9 посвящен методике измерения и оценки внешней механической вибрации генераторных установок.
Почему полезно сравнивать вибрацию в динамике
Наиболее информативно изменение вибрационных показателей во времени. Измерение после пусконаладки, повторные измерения во время ТО, сравнение через определенный период и анализ изменений после ремонта позволяют отслеживать ухудшение состояния.
STAMFORD рекомендует использовать исходное измерение состояния подшипников в качестве базы и затем отслеживать ухудшающийся тренд. Это особенно полезно для промышленных установок с плановым обслуживанием.
Когда эксплуатацию ДГУ лучше прекратить до обследования
Основанием для повышенного внимания могут быть:
- внезапное резкое изменение вибрации;
- сильный металлический или механический шум;
- скрежет;
- заметное перемещение агрегата;
- повреждение или смещение креплений;
- одновременный перегрев;
- аварийные сигналы;
- падение давления масла;
- резкое изменение мощности или оборотов;
- признаки негерметичности выхлопной системы.
Дальнейшие действия определяют по эксплуатационному руководству конкретной дизель-генераторной установки.
Что делать, если ДГУ вибрирует или появился посторонний шум
Последовательность действий при повышенной вибрации или появлении постороннего шума ДГУ.
- Зафиксировать, что именно изменилось: вибрация, стук, гул, скрежет, свист или дребезг.
- Определить, когда проявляется симптом: после запуска, после прогрева, без нагрузки или под нагрузкой.
- Зафиксировать нагрузку, обороты и доступные параметры контроллера.
- Уточнить приблизительную область источника, не приближаясь к вращающимся или горячим элементам.
- Проверить историю последних ТО, ремонтов, транспортировки и монтажных работ.
- Зафиксировать сопутствующие признаки: потерю мощности, дымность, перегрев, расход масла, ошибки контроллера.
- Не пытаться устранять шум подтяжкой, регулировкой или демонтажем элементов при работающей установке.
- При значительном или прогрессирующем изменении провести инструментальную вибродиагностику.
- По результатам определить узлы, требующие дополнительной проверки или ремонта.
Типовые ошибки
При оценке вибрации и постороннего шума станции не следует:
- считать любые колебания признаком неисправности;
- игнорировать заметное изменение их уровня или характера;
- определять неисправность только по характеру звука;
- считать любой гул признаком неисправности подшипника;
- связывать повышенные колебания исключительно с проблемами двигателя;
- не проверять альтернатор;
- не учитывать состояние виброопор;
- игнорировать состояние фундамента и рамы;
- искать неисправность блок-контейнера, не проверяя источник колебаний;
- не учитывать нагрузку, при которой возникает или усиливается симптом;
- оценивать работу ДГУ только на холостом ходу;
- после ремонта не сравнивать характер и уровень колебаний с состоянием до вмешательства;
- самостоятельно выполнять балансировку или центровку;
- подтягивать крепеж на работающей дизель-генераторной установке;
- работать рядом с вращающимися элементами при снятых ограждениях;
- ориентироваться на универсальное значение в мм/с без учета конкретной установки и условий измерения.
Практический чек-лист перед диагностикой
Перед диагностикой рекомендуется зафиксировать:
- марку, модель станции;
- модель двигателя;
- модель альтернатора;
- наработку;
- когда впервые появились вибрация или шум;
- симптом появился резко или усиливался постепенно;
- возникает ли симптом при холодном или прогретом двигателе;
- есть ли выраженные колебания без нагрузки;
- при какой нагрузке колебания усиливаются;
- есть ли зависимость от конкретного режима работы;
- где колебания субъективно ощущаются сильнее: в области двигателя, альтернатора, рамы или блок-контейнера;
- какой характер имеет шум: стук, гул, скрежет, свист или дребезг;
- есть ли нестабильные обороты;
- есть ли потеря мощности;
- есть ли дымность;
- есть ли перегрев;
- есть ли падение давления масла;
- есть ли ошибки контроллера;
- проводился ли недавно ремонт двигателя;
- ремонтировался ли альтернатор;
- менялись ли подшипники;
- перемещалась ли установка;
- выполнялись ли монтажные работы;
- есть ли предыдущие результаты виброизмерений;
- есть ли фото или видео проявления проблемы.
Заключение
Повышенная вибрация и новый посторонний шум ДГУ требуют оценки с учетом режима работы всей генераторной установки. Источник может находиться в двигателе, альтернаторе, подшипниковых узлах, соединении агрегатов, виброопорах, раме, фундаменте или оборудовании блок-контейнера.
Если дизельный генератор сильно вибрирует, субъективной оценки интенсивности колебаний недостаточно. Более информативно сравнение измеренных параметров с исходным состоянием оборудования и анализ их изменения во времени.
При резком или прогрессирующем изменении вибрации причину следует определять инструментально.
Используемая литература
- ISO 8528-9:2017 — Measurement and evaluation of mechanical vibrations.
- STAMFORD | AvK AGN 008 — Vibration; руководства STAMFORD по эксплуатации альтернаторов — влияние вибрации, несоосности и условий эксплуатации на состояние подшипников.
- STAMFORD AGN 234 — Generating Set Assembly — Alignment.
- Perkins — официальные материалы по постороннему шуму и возможным признакам неисправностей промышленного дизельного двигателя.
- Cummins — рекомендации по конструкции основания, виброизоляции, гибким соединениям и предотвращению передачи вибрации от генераторной установки.
- Документация конкретного двигателя и альтернатора установленной ДГУ.
- Материалы сервисного центра «Техэкспо» по вибродиагностике промышленных ДГУ и блок-контейнеров.
