Потеря мощности ДГУ может происходить из-за недостаточной подачи топлива или воздуха, загрязненных фильтров, нарушений турбонаддува, износа двигателя, неисправностей управления или электрической части. Если дизельный генератор не держит нагрузку, необходимо также проверить фактический профиль потребления с учетом пусковых токов, режима мощности и условий эксплуатации.
Что означает потеря мощности ДГУ
Когда дизель генератор не тянет нагрузку, то это можно рассчитывать, как симптом, а не диагноз. Источник проблемы может находиться в двигателе, электрической части или быть связан с параметрами потребителей.
Таблица 1. Проявления, направления проверки
| Проявление | Что может означать | Что проверить |
|---|---|---|
| ДГУ теряет обороты под нагрузкой | Недостаточная отдача ДВС или перегрузка | Топливоподачу, впуск, двигатель, параметры потребителей |
| Проседает напряжение | Перегрузка или нарушение в электрической части | Альтернатор, AVR, электрические параметры |
| ДГУ глохнет под нагрузкой | Срабатывание защиты или неспособность двигателя принять подключаемую нагрузку | Контроллер, ДВС, топливоподачу |
| Проблема возникает при запуске оборудования | Высокая динамическая нагрузка | Пусковые токи, характеристики потребителей |
Почему ДГУ может потерять мощность
- Недостаточная подача топлива.
Загрязнение топливного фильтра, ограничение подачи, деградация топлива, неисправности форсунок или топливного насоса могут нарушать работу двигателя. Perkins указывает, что загрязненное топливо и проблемы фильтрации снижают эффективность сгорания, а также доступную мощность, а загрязнения способны повреждать насос и форсунки. Конкретную неисправность определяют по результатам диагностики.
- Недостаток воздуха для сгорания.
Загрязненный воздушный фильтр, ограничения во впускном тракте ухудшают наполнение цилиндров. Perkins связывает загрязнение фильтра со снижением производительности двигателя. На объектах с высокой запыленностью этот фактор требует особого внимания.
- Нарушение работы турбонаддува.
Для двигателей с турбокомпрессором нарушения наддува могут ограничивать доступную мощность. Однако этот симптом сам по себе не подтверждает неисправность турбокомпрессора – источник проблемы устанавливают по результатам диагностики.
- Повышенное сопротивление выхлопной системы.
Затрудненный отвод отработавших газов увеличивает противодавление и может ухудшать рабочие характеристики двигателя. Возможные факторы – конфигурация выхлопного тракта, загрязнение или неисправность его компонентов. Допустимое противодавление определяют по документации конкретного ДВС.
- Износ или неисправность двигателя.
Снижение компрессии, неисправности цилиндропоршневой группы или клапанного механизма также могут ограничивать отдачу двигателя. Сопутствующими признаками могут быть изменение расхода масла, дымность, нестабильная работа, затрудненный запуск, повышенный расход топлива и нетипичные шумы. Однако по снижению мощности нельзя самостоятельно сделать вывод об износе ЦПГ – необходима диагностика.
Почему ДГУ не держит нагрузку, хотя без нагрузки работает нормально
На холостом ходу от двигателя требуется значительно меньшая мощность, поэтому некоторые неисправности проявляются только после подключения потребителей.
Возможные причины:
- недостаточная топливоподача или подача воздуха;
- нарушения наддува;
- регулирования оборотов;
- перегрузка;
- высокие пусковые токи;
- неисправности электрической части.
Стабильная работа на холостом ходу не подтверждает способность ДГУ обеспечить расчетные параметры при подключении потребителей.
Когда проблема связана не с установкой, а с характеристиками нагрузки
Не всегда снижение доступной мощности связано с неисправностью генераторной установки. При диагностике необходимо учитывать характеристики подключенных потребителей:
- Увеличение потребления объекта. После подключения нового оборудования ранее установленной ДГУ может оказаться недостаточно для изменившегося профиля потребления.
- Высокие пусковые токи. Электродвигатели, насосы и компрессоры при запуске предъявляют кратковременно более высокие требования, чем в установившемся режиме. Универсального коэффициента пускового тока для всех потребителей нет.
- Коэффициент мощности. кВт и кВА характеризуют разные величины. При снижении cos φ полная мощность увеличивается при той же активной.
- Небаланс между фазами. Для трехфазной установки имеет значение распределение потребителей по фазам.
- Последовательность подключения. Одновременный запуск нескольких мощных потребителей может создавать режим, на который ДГУ не рассчитана.
Почему генератор не всегда выдает заявленную мощность
Паспортное значение не означает, что одинаковая мощность доступна при любых условиях эксплуатации. Необходимо учитывать установленный режим мощности, характеристики конкретной модели, температуру окружающего воздуха, высоту над уровнем моря, условия охлаждения и параметры подключенных потребителей.
Cummins указывает, что высокая температура и увеличение высоты могут снижать доступную мощность. Коэффициенты такого снижения определяют по документации конкретной модели – значения для одной генераторной установки нельзя автоматически применять к другим.
Как понять, двигатель теряет мощность или проблема в альтернаторе
Таблица 2. Ориентиры для определения направления диагностики
| Что наблюдается | Что проверить |
|---|---|
| Снижаются обороты, частота | Двигатель, регулятор оборотов, топливоподачу, наличие перегрузки |
| Двигатель работает стабильно, но нарушается напряжение | Альтернатор, AVR, возбуждение, электрические параметры |
| Проблема возникает при пуске крупного потребителя | Пусковые токи, характеристики подключаемого оборудования |
| Появляются ошибки контроллера | Управление, датчики, параметры срабатывания защиты |
| Раньше установка работала в этом режиме, но перестала | Изменения потребления, техническое состояние оборудования |
Эти признаки помогают определить направление диагностики, но сами по себе не устанавливают конкретную неисправность.
Как специалисты определяют причину потери мощности ДГУ
- Анализ истории эксплуатации. Специалисты уточняют, когда появилась проблема, менялся ли состав потребителей, работала ли установка ранее в аналогичном режиме, какова ее наработка, когда проводилось ТО, были ли ремонты, аварии или длительные простои.
- Компьютерная диагностика. В зависимости от двигателя и применяемого управления анализируют зарегистрированные ошибки, рабочие параметры, показания датчиков, поведение оборудования при подключении потребителей. «Техэкспо» использует диагностическое оборудование для обследования промышленных ДГУ.
- Проверка двигателя. По регламенту оценивают топливоподачу, впуск, наддув, выпуск, охлаждение, смазку, а также признаки неисправностей ДВС.
- Проверка электрической части. Анализируют напряжение, частоту, ток, распределение по фазам, работу альтернатора, возбуждения и AVR. Такие работы выполняет квалифицированный персонал.

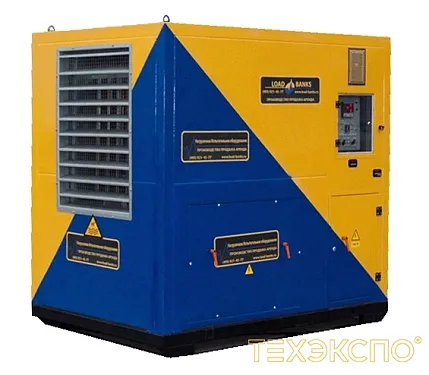

- Испытание ДГУ нагрузочным модулем. Контролируемое последовательное увеличение нагрузки позволяет оценить работу установки в разных режимах и выявить проблемы, которые не проявляются на холостом ходу. В портфолио «Техэкспо» представлен проект поставки Load Bank для Ленинградской АЭС-2.
Чем опасно игнорировать снижение или потерю мощности ДГУ
Снижение доступной производительности может привести к отказу резервного источника при отключении сети, невозможности запуска критически важных потребителей, аварийным остановкам, незапланированному простою объекта.
Какие данные собрать перед диагностикой
Перед обращением в сервис желательно зафиксировать:
- производителя, модель ДГУ;
- модель двигателя;
- номинальную производительность;
- наработку в моточасах;
- режим эксплуатации;
- электрические параметры в момент появления проблемы;
- обороты, частоту;
- сообщения контроллера;
- изменения дымности или расхода топлива;
- подключалось ли недавно новое оборудование;
- когда проводилось последнее ТО;
- возникала ли проблема ранее в аналогичном режиме.
Пошаговый алгоритм действий
Последовательность действий при снижении мощности ДГУ или проблемах при подключении нагрузки.
- Зафиксировать условия возникновения проблемы и сообщения контроллера.
- Установить, работала ли ДГУ ранее в аналогичном режиме.
- Проверить, менялся ли состав подключенного оборудования.
- Записать напряжение, частоту, фактическую нагрузку и показания контроллера в момент проявления неисправности.
- Проверить историю ТО и недавних ремонтных работ.
- Не изменять заводские настройки регулятора оборотов, контроллера, топливной аппаратуры или AVR в попытке компенсировать проблему.
- Провести профессиональную диагностику двигателя и электрической части.
- При необходимости выполнить испытание нагрузочным модулем.
Типовые ошибки
- считать ТНВД или форсунки единственно возможным источником потери мощности;
- начинать ремонт двигателя до проверки фактической нагрузки;
- считать стабильную работу на холостом ходу подтверждением полной исправности;
- сравнивать только суммарную активную нагрузку потребителей со значением на шильдике;
- не учитывать пусковые токи, последовательность подключения оборудования;
- игнорировать изменения состава потребителей;
- не проверять загрязнение фильтров;
- путать снижение отдачи двигателя с неисправностью альтернатора;
- самостоятельно изменять настройки регулятора оборотов, ECU или AVR;
- повторно нагружать установку до аварийного отключения;
- считать паспортную отдачу одинаково доступной при любых условиях эксплуатации.
Используемая литература
- Руководство производителя конкретной ДГУ и установленного двигателя.
- Perkins – официальные рекомендации по поиску причин снижения мощности дизельных двигателей.
- Perkins – материалы по воздушной и топливной фильтрации.
- Perkins – технические материалы по турбокомпрессорам.
- Cummins – технические руководства и datasheet конкретных генераторных установок для учета влияния температуры и высоты.
- Техническая документация производителей, размещенная на tech-expo.ru.
- Материалы сервисного подразделения «Техэкспо» по диагностике, ремонту и испытаниям ДГУ.
