Системы SCADA для электростанций

ООО «Техэкспо» внедряет под ключ автоматические системы управления энергокомплексом на базе SCADA-систем: разрабатываем проект подключения ДЭС к АРМ, монтируем и выполняем пуско-наладочные работы поставленного оборудования, доукомплектовываем автоматизированным рабочим местом операторскую энергоцентра, а также устанавливаем необходимое программное обеспечение на базе SCADA-системы.

Управление электростанцией, удаленный мониторинг, контроль режимов управления, сбор данных об объекте – всё это обеспечивается системой управления SCADA. Для современных энергоустановок контроль и управление режимами работы оборудования является приоритетным в построении системы аварийного и резервного энергоснабжения.

Системы SCADA используются практически во всех сферах производства и промышленности, где требуется операторский контроль за технологическими процессами в реальном времени. Это электроэнергетика, нефтедобыча, газодобыча, контроль воды и переработка отходов, телекоммуникации и т.д.

SCADA- система (Supervisory Control And Data Acquisition — диспетчерское управление и сбор данных) – программный пакет, который предназначен для сбора, обработки, отображения и архивирования информации об объекте в реальном времени, а также для автоматизированного управления и контроля работы оборудования.

Система производит замер, и мониторит основные технологические параметры сети, сигнализирует об аварийных ситуациях на электростанции. Все данные в реальном времени передаются на специализированное автоматизированное рабочее место (АРМ).

Развёртывание системы SCADA на энергокомплексах включает в себя:

  • подключение и монтаж сетевого оборудования
  • установку промышленных коммутаторов
  • установку программируемых логических контроллеров (ПЛК)
  • построение автоматизированного рабочего места (помещения с оборудованием и ПК для оператора)
  • установку OPC-серверов для сбора данных от контроллеров
  • настройку контроллеров ДГУ
  • установку и настройку программного обеспечивания SCADA.

На уровне программного обеспечения SCADA через сервера происходит сбор и обработка информации, которая передается через датчики, и далее через контроллеры, о состоянии технологического процесса. Данные визуализируются в удобном виде оператору АРМ (схемы, графики, журналы сообщений и т.п). Измерения входных данных происходят по каналам устройства связи через интерфейсы RS–232, RS–485 или Ethernet.

Нужно внедрить SCADA для электростанции?
Инженер уточнит состав оборудования, задачи диспетчеризации и подскажет, какие данные нужны для предварительной оценки.
Нужна SCADA для электростанции?

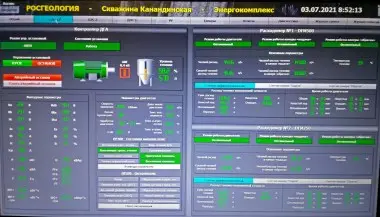

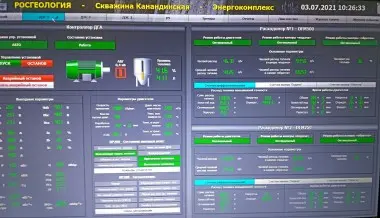

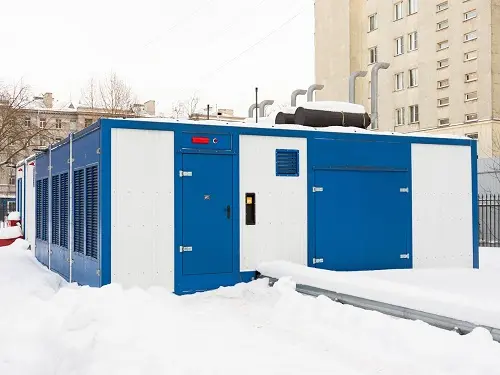

Проекты Техэкспо с внедрением системы SCADA:

Преимущества установки системы SCADA:

  • Непрерывный мониторинг в реальном времени состояния ДЭС, визуальное и звуковое отображение режимов ее работы, сигнализация выхода измеряемых параметров за граничные значения и фиксация возникших аварийных ситуаций.
  • Управление ДЭС, включая подготовительные операции, пуск, штатная и аварийная остановка осуществляется как с панели щита управления, так и с АРМ в рамках функционала SCADA-системы.
  • Диагностика и контроль состояния оборудования ДЭС с выдачей оператору информации о необходимых мероприятиях для поддержания ДЭС в рабочем состоянии и круглосуточной беспрерывной синхронной работы ДЭС.
  • Понятный и удобный интерфейс для управления электростанцией на автоматизированном рабочем месте.

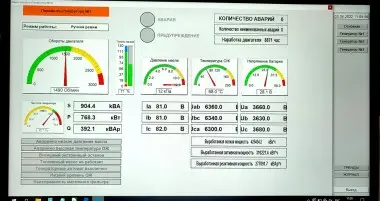

Средства визуализации - одно из базовых свойств SCADA – систем. Благодаря понятному и удобному интерфейсу, средства исполнения SCADA – HMI (Human-machineinterface) визуализируют технологические процессы в виде мнемосхем для оперативного контроля и управления оператором, отображают графики изменения контрольных величин (трендов ) и оповещают в случае аварийных и нештатных ситуаций. Все процессы отображаются на экране монитора оператора АРМ, и уже он удаленно контролирует и принимает решения на основе полученных данных.



Получите консультацию по внедрению SCADA

Игорь Ишин
Игорь Ишин
Главный инженер проектов
  • Уточним задачи мониторинга и управления электростанцией
  • Подскажем варианты интеграции с ДГУ, ГПУ, АВР и контроллерами
  • Поможем определить состав работ и исходные данные для расчета

Пакет программного обеспечения DMS для мониторинга и управления электростанцией

Система дистанционного управления, мониторинга и сбора данных DMS предназначена для работы с контроллерами управления дизельными электростанциями (контроллерами DEIF), поддерживающими протокол передачи данных Modbus.

Пакет программного обеспечения DMS устанавливается на компьютер оператора АРМ, работа в нем не требует знания языков программировния.  ПО состоит из трех приложений: среды разработки проекта (configurator), сервера (server) и клиента (client):

DMS configurator

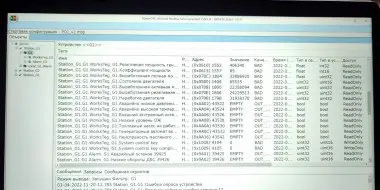

В приложении DMS configurator, которое является средством конфигурирования и тестирования, создается проект согласно спецификации для выполнения сервером DMS. Стандартный проект состоит из:

  • Разработка графического интерфейса и форм проекта
  • Настройка подключений к устройствам и определение вычитываемого адресного пространства
  • Настройка рассчитываемых значений
  • Конфигурация баз данных для записи аварий и событий
  • Конфигурация баз данных для записи параметров объекта
  • Определение уровней доступа к проекту

Через приложение DMS configurator устанавливается локальная база данных проекта Local DataBase и привязывается база данных MySQL, установленная на сервере.

DMS server

На DMS server запускается проект, разработанный программной DMS configurator. Сервер предоставляет данные для работы одного или нескольких удаленных приложений DMS client и записывает параметры объекта в базу данных. Вычитка данных и запись параметров в базу данных осуществляется даже если нет ни одного запущенного приложения DMS client.

DMS client

Программное обеспечение DMS client предназначено для удаленного подключения к приложению DMS server, и оно выводит на пользовательские экраны данные конфигурации проекта.

Программное обеспечение АРМ предназначено для:

  • Для отображения основных параметров энергокомплекса на мониторах автоматических рабочих мест операторов;
  • Для организации диспетчерского управления объектами энергокомплекса;
  • Для ведения баз данных параметров энергокомплекса и предоставления интерфейса к этим базам данных.

Сервер обработки данных осуществляет первичную обработку собранных данных, их хранение и передачу клиентским приложениям по запросам. Сбор и обработка данных осуществляется приложением DMS server. На компьютеры АРМ операторов, через приложение DMS client, которое предоставляет интерфейс оператора для взаимодействия с контроллерами энергокомплекса, поступают данные от DMS server.

Для обмена данными устройства энергокомплекса объединены с помощью сетевого коммутатора в локальную сеть Ethernet.

Проект, созданный на DMS configurator включает в себя следующие возможности:

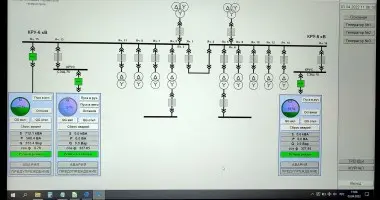

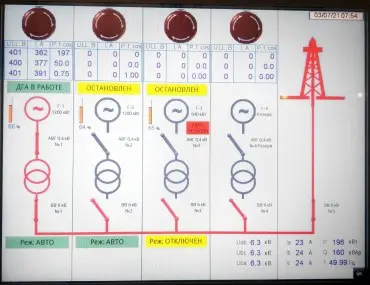

  • Набор динамических мнемосхем и параметров контролируемого объекта;
  • Различные варианты подключения устройств COM, TCP/IP, Modem, OPC client
  • Список аварий и событий в системе;
  • Рассылка конфигурируемых SMS сообщений через USB модем;

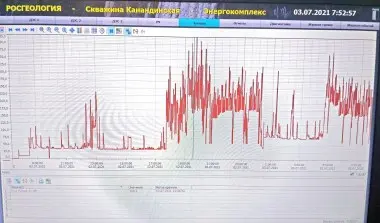

  • Тенденции - графические зависимости контролируемых параметров от времени;
  • Ведение баз данных аварий и параметров объекта;

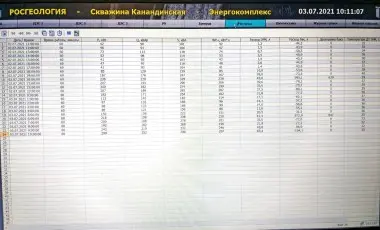

  • Отчеты о работе электростанции - табличное представление исторических данных;
  • Контроль подключения устройств к системе управления и мониторинга;
  • Звуковая сигнализация об авариях и потери связи с контроллерами;
  • Вывод информации на печать;
    •
Руководство по эксплуатации ПО АРМ оператора энергокомплекса DMS Программное обеспечение для мониторинга и управления электростанцией
