ДГУ 160 кВт для ЦОД «Объединенной двигателестроительной корпорации»

Общая мощность 160 кВт
Заказчик Производственный комплекс «Салют» АО «ОДК»
Фото
Задача Обеспечить резервным электропитанием центр обработки данных (ЦОД) производственного комплекса
Решение

В ноябре 2020 года компания «Техэкспо» завершила работы по обеспечению резервного электропитания центра обработки данных (ЦОД) производственного комплекса «Салют» АО «Объединенная двигателестроительная корпорация» («ОДК»). Это крупнейший машиностроительный комплекс, который занимается разработкой, производством авиадвигателей, сервисным обслуживанием и проведением авторского надзора в эксплуатирующих организациях авиадвигателей.

Для реализации этой задачи компания «Техэкспо» осуществила:

  1. Поставку дизельной электростанции мощностью 160 кВт

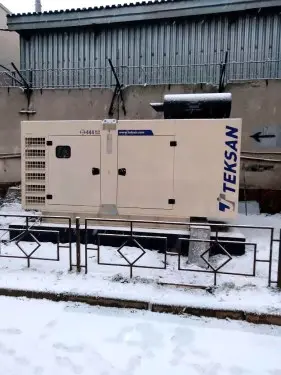

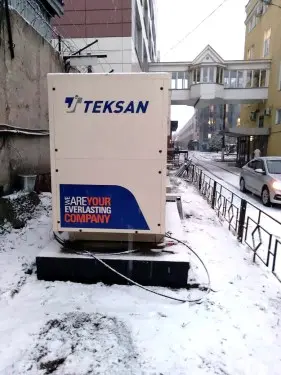

    Дизельная электростанция Teksan TJ220DW5C (160 кВт) с корейским двигателем Doosan P086TI во всепогодном шумозащитном кожухе. Объем топливного бака составляет 330 литров. Дополнительно ДГУ была укомплектована низкошумным глушителем.

    Характеристики ДГУ:

    Дизель-генераторная установка TJ220DW5C
    Мощность номинальная 160 кВт
    Напряжение – 400 В, 50Гц
    Частота вращения 1500 об/мин
    Двигатель DOOSAN P086TI
    Генератор AC GENERATOR G1R250LD
    Панель управления DATAKOM D-500
  2. Произвела подготовительные строительно-монтажные работы для подключения ДГУ:

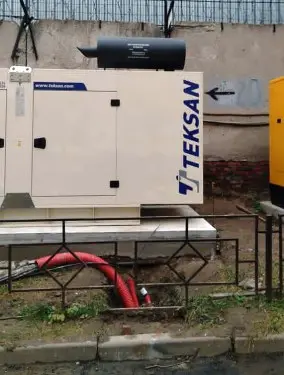

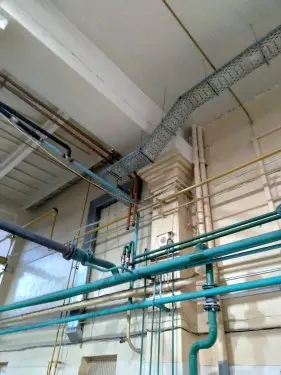

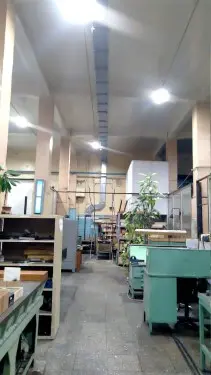

  3. Строительная бригада компании «Техэкспо» выполнила строительство фундамента под ДГУ с учетом гидроизоляции, произвела монтаж контура заземления и прокладку линий электроснабжения 0,4кВ и контрольных цепей от КДЭС до потребителя (ЦОД). Длина трассы в помещении составляла ориентировочно 120 м, около 15 метров прокладки линий были проложены в траншее в земле, с последующим восстановлением асфальтного покрытия.

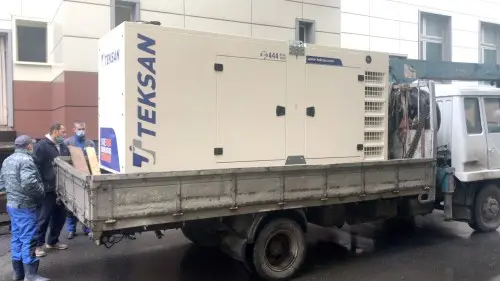

  4. Монтаж ДГУ
  5. После подготовки фундамента и прокладки линий электроснабжения произведен монтаж ДГУ на фундамент и электрооборудования в помещении ЦОД (АВР ДГУ).

  6. Пуско-наладочные работы
  7. Прошли испытания все режимы работы ДГУ (вхолостую и под нагрузкой) и возможные способы включения и остановки, проверена работоспособность инженерных систем оборудования: охранно-пожарной и тревожной сигнализации, вентиляции, проверена настройка порядка работы панелей переключения, составлены акты проверки и испытаний смонтированного электротехнического оборудования. Оборудование было визуально осмотрено на предмет отсутствия потеков технических жидкостей.

По завершении строительно-монтажных работ и проверки всех систем работы дизельная электростанция была передана представителям АО «ОДК» - Производственный комплекс «Салют» вместе с исполнительной документацией по проекту, а именно:

  • чертежи фундамента под ДГУ;
  • чертежи внешнего контура заземления;

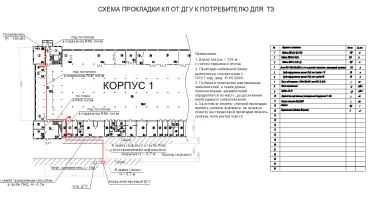

  • планы трасс кабельных линий, включая способ прокладки кабелей, расчёты и выбор сечения кабелей и номинальных токов коммутирующих аппаратов;
  • разработка схем и алгоритмов АВР (инструкция по эксплуатации АВР на русском языке); инструкцию по эксплуатации системы ДГУ на русском языке;
  • однолинейные схемы электроснабжения.

Для обслуживающего персонала ДГУ был произведен инструктаж.
