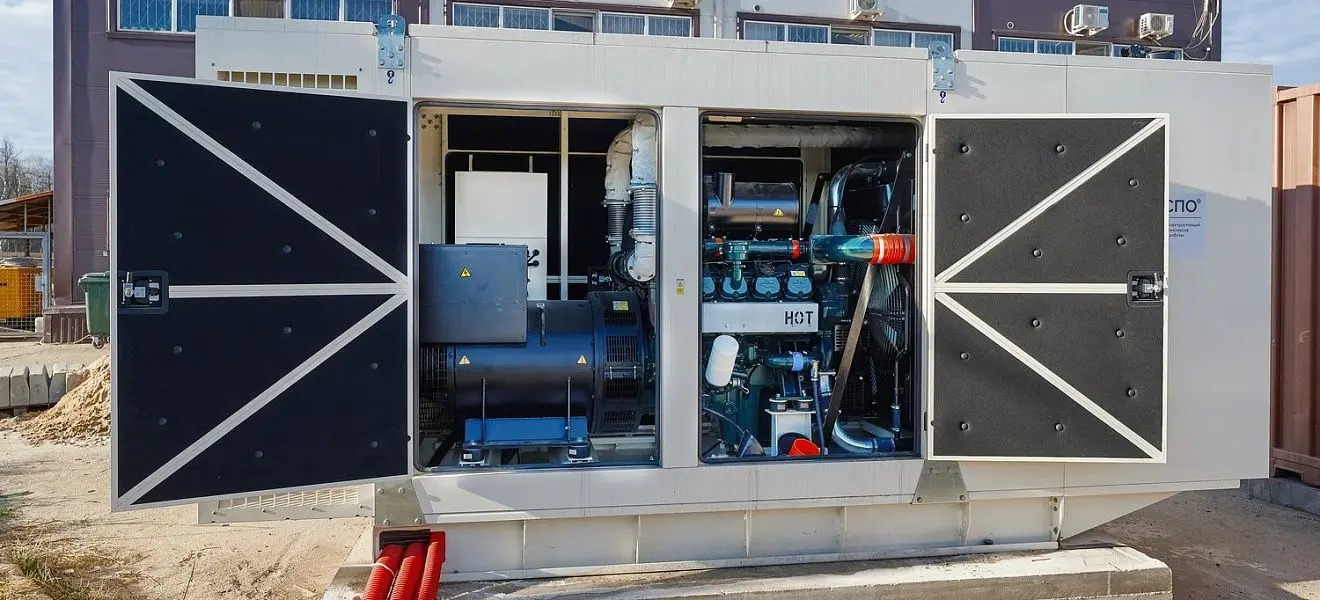

Автозапуск дизельного генератора обеспечивает пуск резервного источника при исчезновении напряжения или выходе параметров основной сети за установленные пределы. После запуска автоматика переключает потребителей на резерв. Если алгоритм нарушается, неисправность ищут последовательно: от контроллера АВР и управляющих цепей до силовой коммутации, панели станции и двигателя.
Ниже разберем, как работает связка «Сеть → АВР → ДГУ → Нагрузка», почему не срабатывает АВР, где возникают скрытые дефекты и как выполняется комплексная проверка системы автозапуска генератора.
Как работает связка: Сеть → АВР → ДГУ → Нагрузка
Для диагностики важно понимать последовательность событий после пропадания внешнего питания. Нарушение одного этапа может остановить весь алгоритм резервирования.
- Мониторинг основного ввода. Контроллер АВР отслеживает напряжение и частоту. При пропадании фазы, глубокой просадке или другом выходе параметров за заданные уставки фиксируется аварийное состояние.
- Выдержка времени. Кратковременные колебания не должны вызывать лишний пуск, поэтому автоматика выдерживает установленную настройками паузу.
- Команда на запуск ДГУ. После подтверждения аварии формируется сигнал автозапуска генератора, который поступает на панель управления. Агрегат запускается, набирает номинальные обороты, формирует требуемое напряжение.
- Перевод потребителей на резерв. Когда параметры генерации стабилизировались, переключающий аппарат отключает основной ввод и подключает резервный.
- Возврат внешнего питания. После восстановления основного источника контроллер выдерживает заданную задержку, возвращает потребителей на штатный ввод. Затем станция работает без нагрузки в режиме охлаждения и останавливается.
Почему не срабатывает АВР: типичные неисправности и диагностика
Если АВР не запускает генератор либо двигатель запустился, но объект остался без резервного питания, дефект может находиться на разных участках схемы. Поэтому проверка АВР не ограничивается самим шкафом: необходимо проверить цепь запуска ДГУ, силовую коммутацию, контроллер станции и состояние двигателя.
| Участок схемы | Типичная неисправность | Метод диагностики инженерами «Техэкспо» |
| 1. Контроллер АВР | Сбиты уставки, неисправно реле контроля фаз, окислены клеммы измерительных цепей | Осмотр соединений, контроль настроек, анализ журнала событий |
| 2. Управляющие цепи | Обрыв проводника, плохой контакт в разъемах, неисправность промежуточного реле | Прозвонка мультиметром, контроль управляющего сигнала на клеммах запуска |
| 3. Силовая часть | Подгорание или залипание контактов, повреждение коммутационного аппарата, неисправность моторного привода | Измерение переходного сопротивления, тепловизионный контроль, тест механики |
| 4. Панель станции | Контроллер оставлен в Manual вместо Auto, разряжены стартерные АКБ | Контроль режима, измерение напряжения аккумуляторов, оценка их состояния |
| 5. Двигатель | Блокировка по давлению масла, температуре, топливной системе или другой активной аварии | Чтение кодов на панели, диагностика соответствующего узла |
Что именно проверяют в системе АВР и ДГУ
Если не работает автозапуск генератора, одного визуального осмотра шкафа недостаточно. Причина может скрываться в настройках контроллера, проводке, силовых контактах, панели управления, аккумуляторах или защитных блокировках двигателя.
Комплексная проверка системы АВР от «Техэкспо» охватывает несколько направлений:
- Уставки защиты. Контролируют пороги по напряжению, частоте, асимметрии фаз. Чрезмерно чувствительные настройки способны вызывать ложные пуски, а завышенные пороги - задерживать переход на резерв.
- Силовые шины и соединения. Тепловизионный контроль под рабочей нагрузкой помогает обнаружить участки с повышенным переходным сопротивлением: ослабленные соединения, перегревающиеся контакты, локальные дефекты.
- Коммутационные аппараты. Оценивают состояние главных контактов, работу приводного механизма, правильность переключения после управляющей команды.
- Аварийные блокировки. Тестируют кнопку «Аварийный стоп», а также другие цепи, которые способны запретить автоматический пуск.
Такая диагностика АВР генератора показывает, как взаимодействуют автоматика, управляющие цепи, коммутационное оборудование и резервный источник в реальном сценарии аварийного электроснабжения.
Методика проведения комплексных испытаний
Чтобы проверить работу АВР и автоматический запуск дизельного генератора, инженеры «Техэкспо» моделируют штатный аварийный сценарий целиком, а не тестируют отдельные компоненты изолированно.
Алгоритм испытаний:
- Подготовка. Подключают измерительные приборы, оценивают уровень рабочих жидкостей, состояние аккумуляторов, отсутствие активных аварий.
- Имитация пропадания питания. Основной ввод отключают согласно программе испытаний. Фиксируют время до запуска резервного источника и появления напряжения на резервной линии.
- Перевод потребителей. Контролируют переход объекта на генератор, изменение напряжения, частоты, поведение силовой коммутации.
- Работа под нагрузкой. Оборудование оставляют в предусмотренном программой режиме, наблюдая за электрическими параметрами, нагревом соединений, стабильностью агрегата.
- Возврат основного ввода. Внешнее питание восстанавливают, после чего контролируют обратное переключение, охлаждение двигателя, последующую остановку.
Протокол электролаборатории: результаты испытаний
Электрические параметры силовых цепей измеряет электролаборатория «Техэкспо». После испытаний оформляются протоколы по выполненным видам работ и техническая документация с фактическими результатами.
Полученные документы могут потребоваться:
- при технической приемке объекта;
- для подтверждения состояния системы резервного питания;
- при выяснении причин аварии или сбоя;
- для эксплуатационной документации.
Кейс из практики «Техэкспо»: скрытый дефект в цепи управления
Ситуация: в медицинской клинике установлена резервная ДГУ мощностью 200 кВт. Во время планового отключения городской сети двигатель успешно запустился, однако объект на резерв не перешел. После исчезновения внешнего питания здание осталось обесточенным.
Диагностика «Техэкспо»:
- Осмотр шкафа не выявил активных ошибок. Контроллер корректно распознал пропадание напряжения и сформировал команду запуска.
- Анализ цепей управления показал: сигнал доходит до промежуточного реле, но отсутствует на клемме Remote Start панели станции.
- Детальная прозвонка выявила обрыв жилы на участке, где кабель проходит через металлическую гофру на улице. Изоляция снаружи оставалась целой, поэтому визуально повреждение определить было невозможно. Причиной стали вибрации в сочетании с температурными перепадами.
Решение: поврежденный участок кабеля заменили, затем повторно проверили управляющие цепи и провели комплексные испытания с имитацией пропадания внешнего питания и нагрузочным тестом.
Результат: система отработала штатный алгоритм. Дефект проводника, из-за которого не срабатывал автозапуск ДГУ, устранен.
Не работает АВР ДГУ или генератор не запускается при пропадании сети? Инженеры «Техэкспо» проведут диагностику цепочки «Сеть → АВР → ДГУ → Нагрузка», проверят управление запуском ДГУ, силовую коммутацию и автоматику, установят причину отказа. При необходимости специалист может выехать на объект в течение суток.
