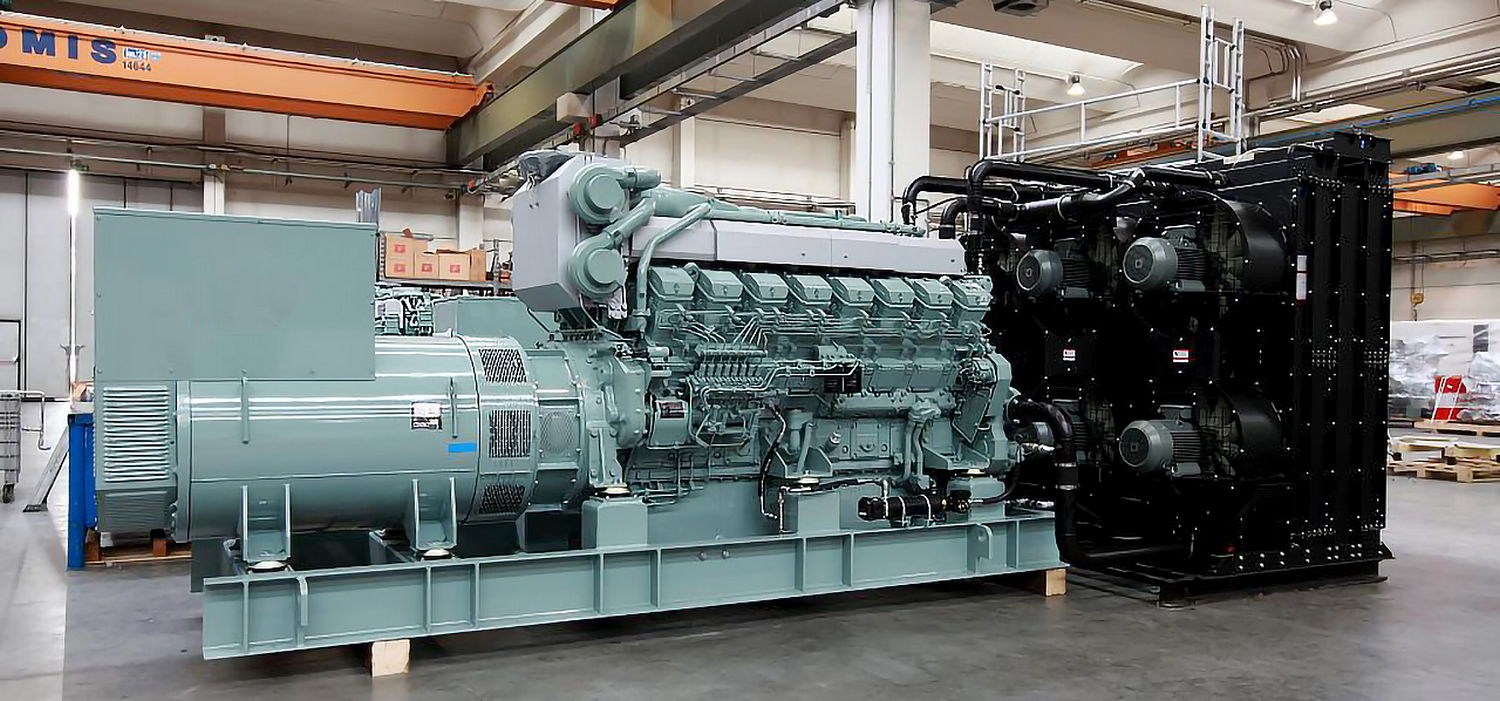

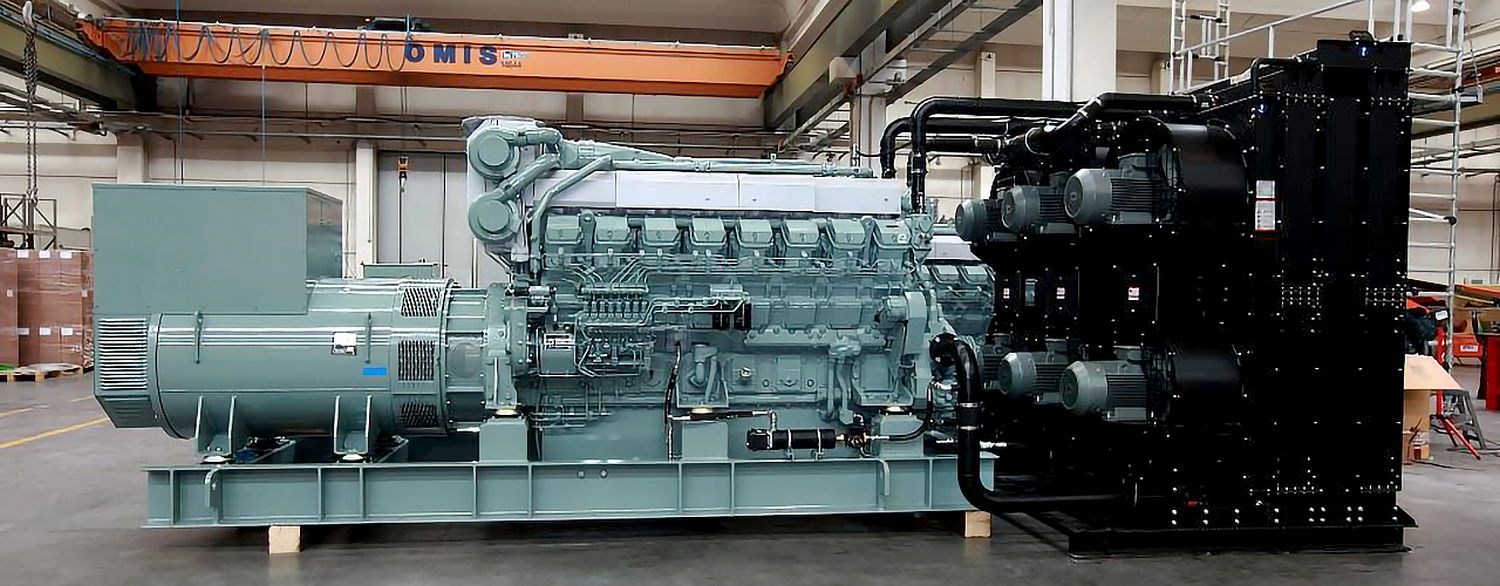

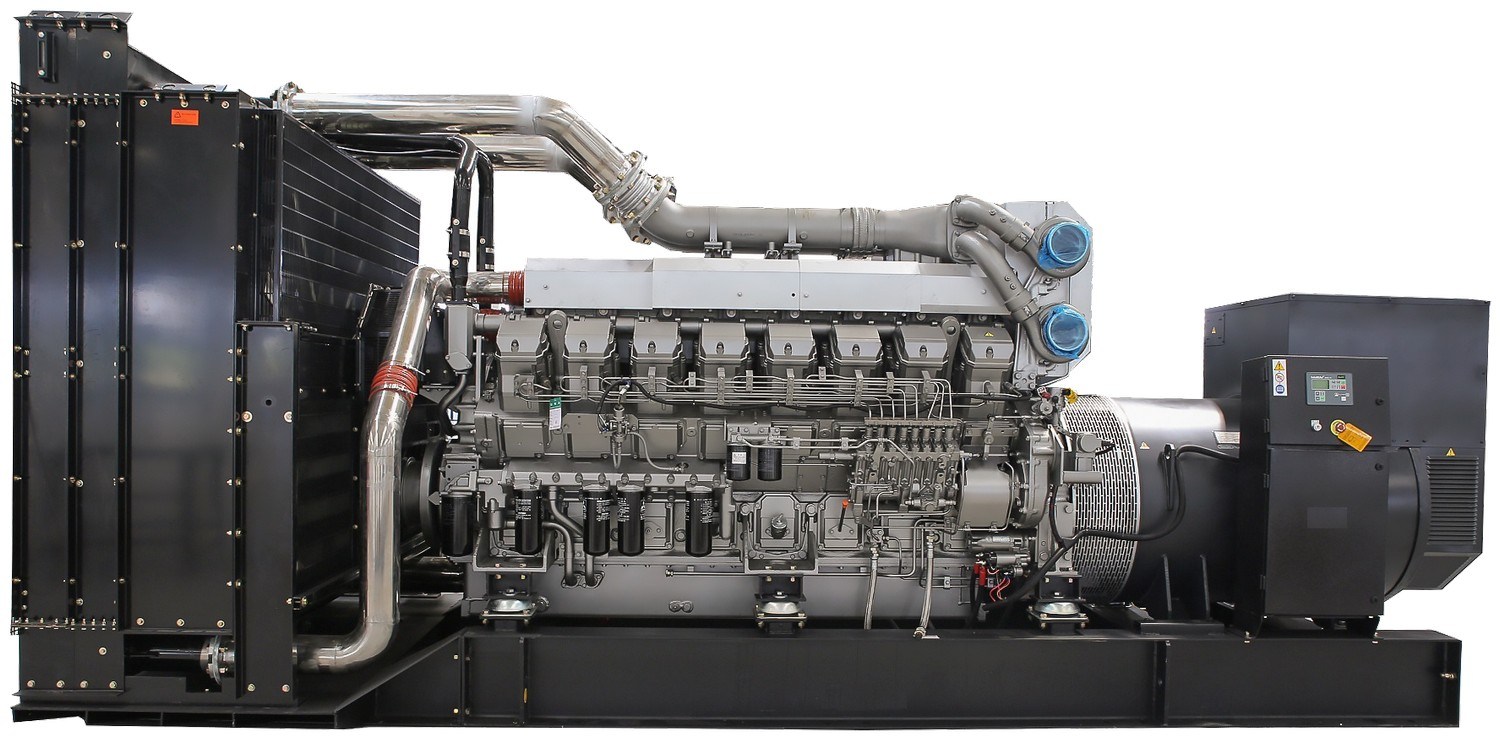

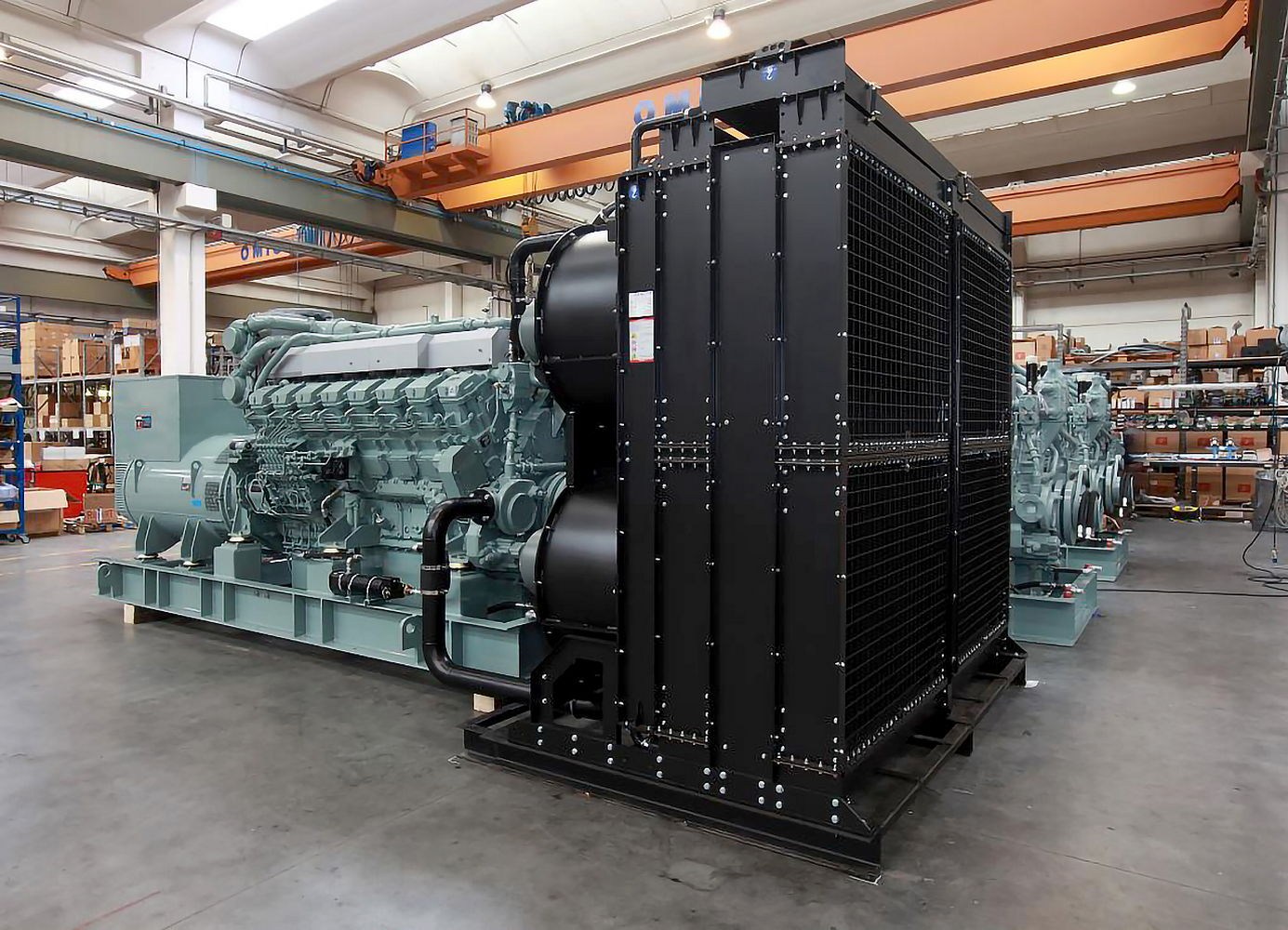

Дизельная электростанция (ДГУ) Техэкспо ТЭ.3000С-Т400-2РН Mitsubishi (3000 кВт / 3 МВт)

Производитель: Техэкспо (Россия)
Номинальная мощность: 3000 кВт / 3750 кВА
Максимальная мощность: 3300 кВт / 4125 кВА
Двигатель: Mitsubishi S16U-PTA (Япония)
Дополнительные опции: Контейнер / шасси / АВР / бак / SCADA
Цена с НДС 317 870 401 руб.
Запросить КП В корзину

Технические характеристики

Двигатель Mitsubishi S16U-PTA

Объём двигателя, л188.2
СтранаЯпония
Максимальная мощность, кВт2910
Объём масляной системы, л610
Расположение цилиндров16, V-образное
Тип охлаждения двигателяжидкостное
Частота вращения, об/мин1200
Расход топлива при 75% нагрузке, л/час586

Генератор переменного тока

нужен высоковольтный 6,3 или 10,5

Габариты ДЭС

Габариты, мм 9350х2300х3055
Ёмкость бака, л 1000
Масса, кг 48000

Прочее

Номинальная мощность 3000
Двигатель Mitsubishi
Расход топлива при 75% нагрузке, л/час 586

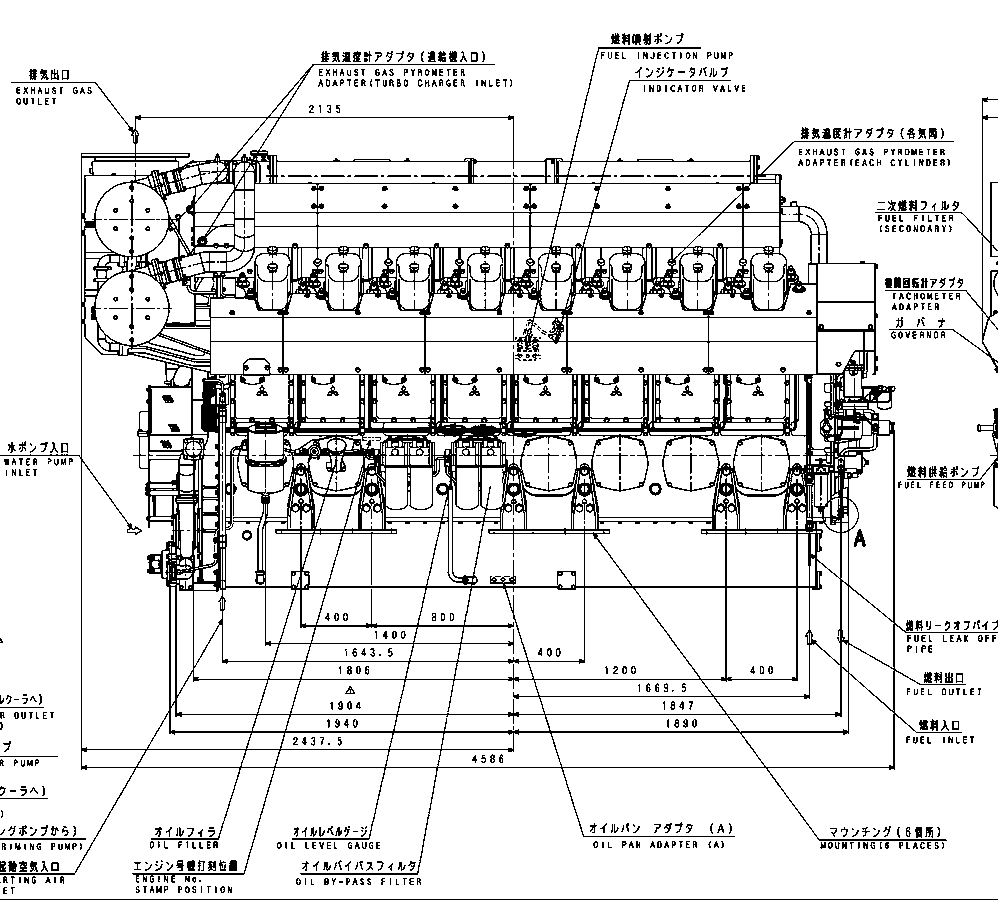

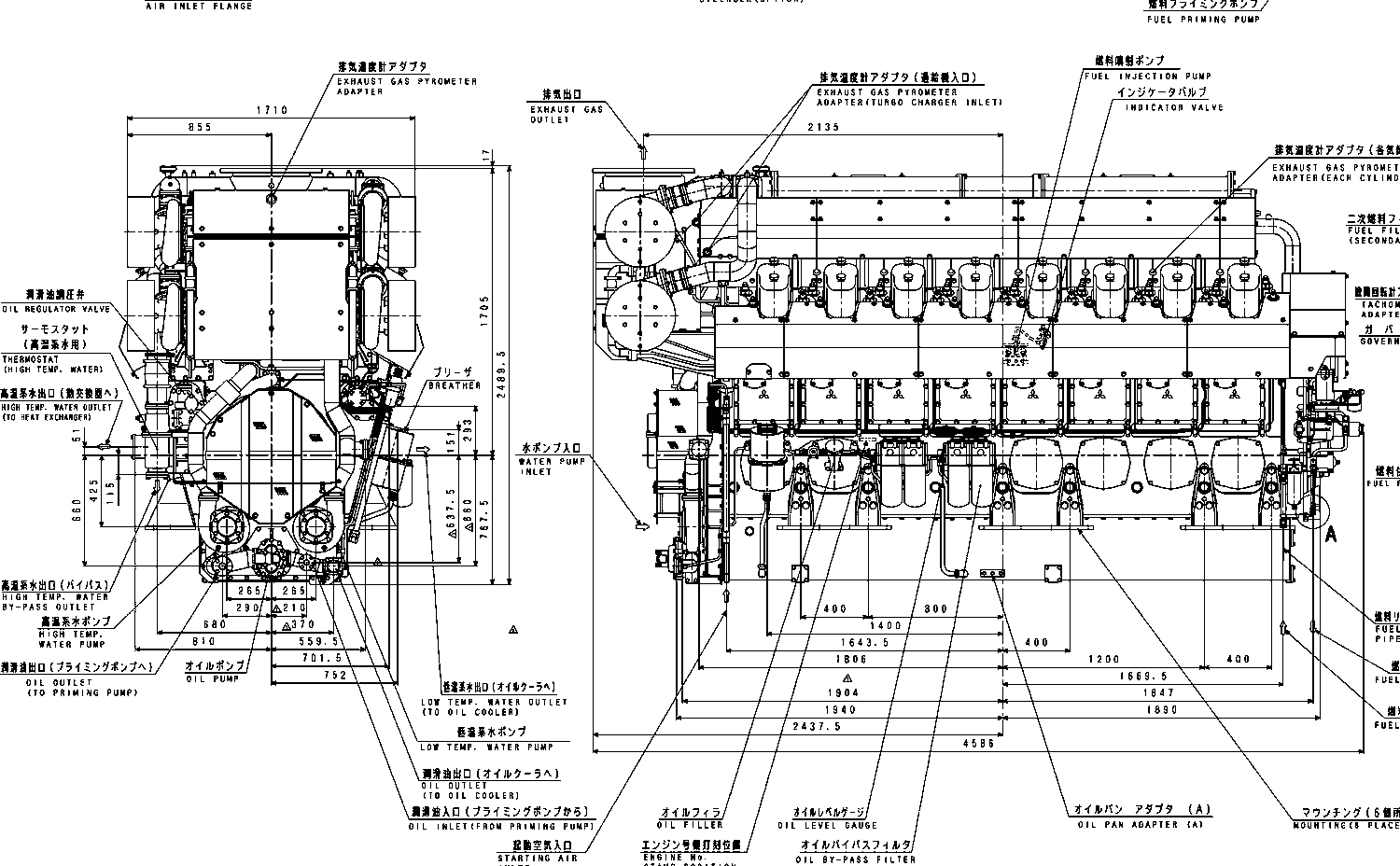

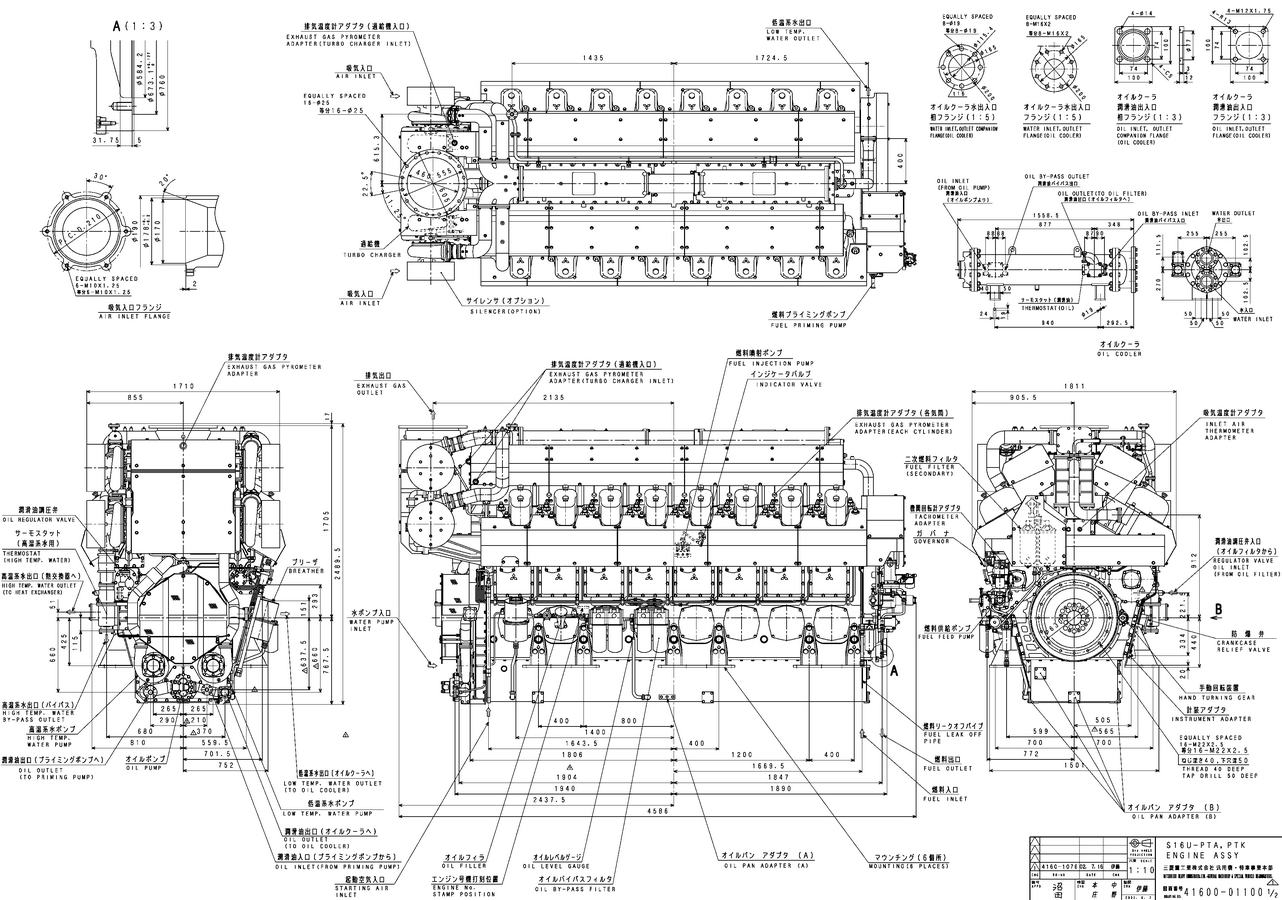

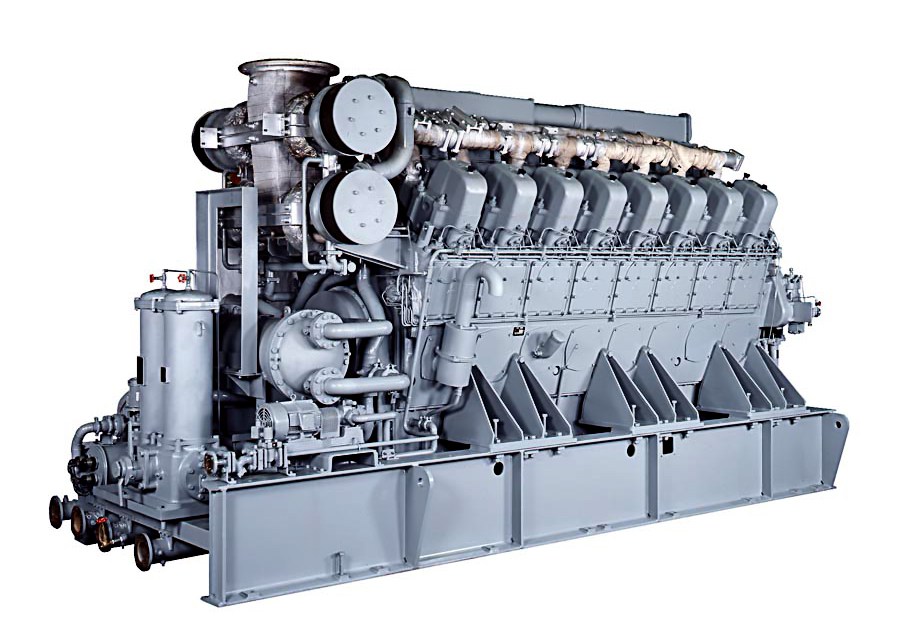

Фотографии двигателя Mitsubishi S16U-PTA

Краткое позиционирование модели

Дизельная электростанция Техэкспо ТЭ.3000С-Т400-2РН Mitsubishi (3000 кВт / 3 МВт) построена на базе 16-цилиндрового двигателя Mitsubishi S16U-PTA рабочим объемом 188,2 л. Силовая установка работает при 1200 об/мин и рассчитана на проекты с крупной единичной нагрузкой, для которых требуется отдельный источник мощностью 3 МВт. Генераторная часть подбирается в высоковольтном исполнении на 6,3 или 10,5 кВ, поэтому станцию можно интегрировать непосредственно в распределительную сеть среднего напряжения. Такой формат может применяться при проектировании резервного электроснабжения объектов атомной промышленности, где параметры генерации, автоматики и распределения мощности определяются проектной документацией.

Силовая установка: Mitsubishi S16U-PTA имеет V-образную 16-цилиндровую компоновку и работает при частоте 1200 об/мин.
Высоковольтное подключение: для станции требуется генератор на 6,3 или 10,5 кВ, что позволяет выдавать мощность непосредственно в сеть среднего напряжения.
Крупногабаритное исполнение: масса ДЭС составляет около 48 тонн, а габариты - 9350x2300x3055 мм, поэтому условия доставки и монтажа необходимо учитывать заранее.
Топливный режим: расход при нагрузке 75% составляет 586 л/ч, поэтому для продолжительной автономной работы требуется отдельный расчет топливного хозяйства.

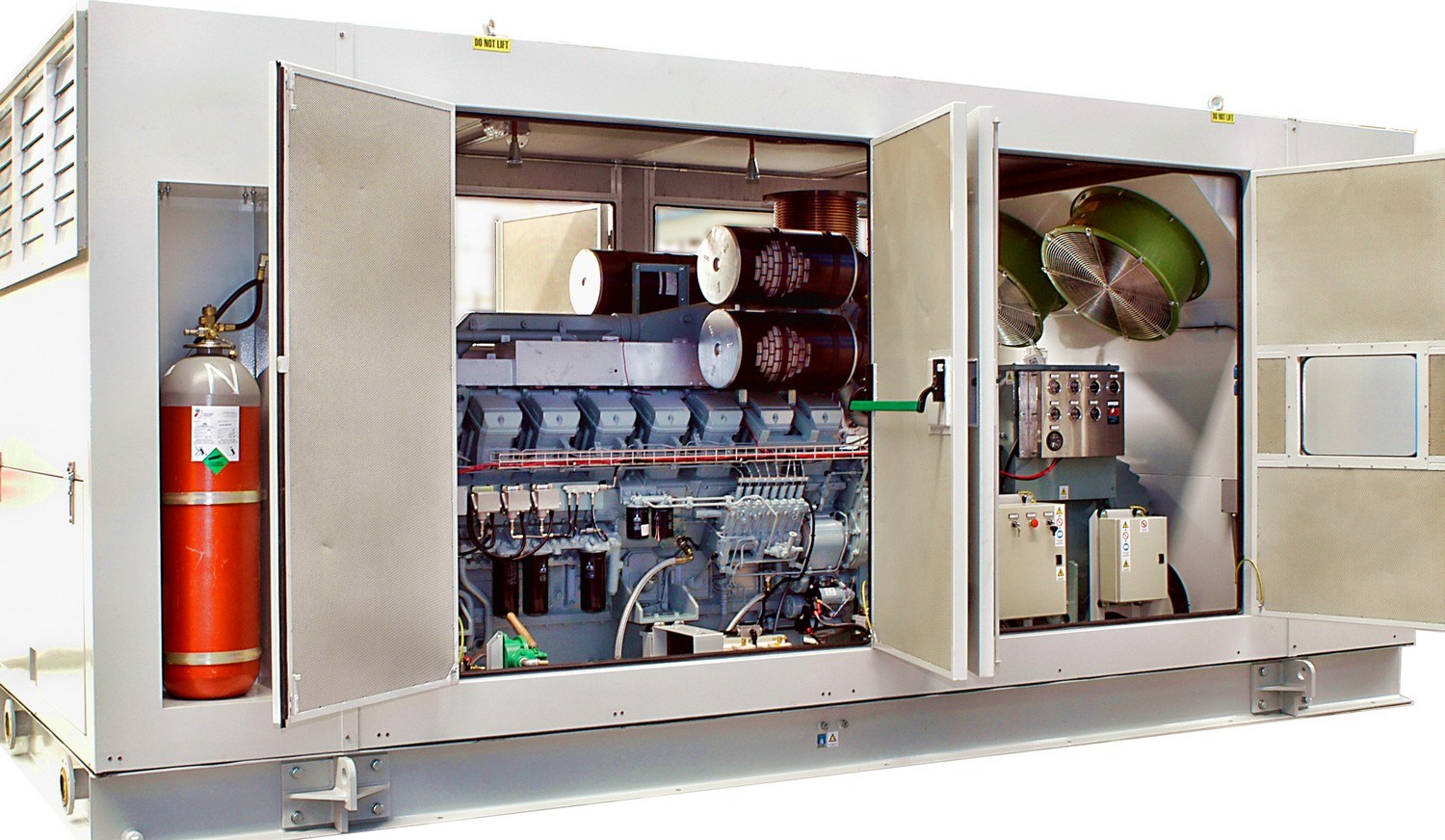

Проектное оснащение: доступны контейнер, шасси, АВР, дополнительный бак и SCADA.

Практический сценарий выбора

Техэкспо ТЭ.3000С-Т400-2РН Mitsubishi целесообразно рассматривать для объекта, где одна генераторная установка должна резервировать крупную секцию распределительной сети без разделения мощности между несколькими ДГУ. При такой архитектуре особенно важна предварительная проработка режимов приема нагрузки: после запуска станции мощные насосы, вентиляционные установки, электроприводы и собственные нужды объекта не всегда следует подключать одновременно. Одновременно с электрической схемой необходимо прорабатывать размещение самой ДЭС, поскольку масса и размеры оборудования предъявляют отдельные требования к фундаменту, транспортировке и монтажной площадке.

Определить расчетную мощность резервируемой секции и состав оборудования, которое должно оставаться в работе при аварии внешнего питания.
Рассчитать переходные режимы при включении крупных электродвигателей, трансформаторов и других мощных потребителей.
Выбрать напряжение 6,3 или 10,5 кВ в соответствии со схемой распределения электроэнергии на объекте.
Сформировать очередность подключения нагрузки после запуска ДЭС, чтобы исключить чрезмерный одномоментный наброс мощности.
Заранее определить требования к фундаменту, подъездным путям, грузоподъемным операциям и сервисным проходам с учетом массы 48 тонн.
Рассчитать необходимый запас топлива и согласовать АВР, SCADA и топливное хозяйство с требуемой продолжительностью автономной работы.

Для сравнения с другими одноагрегатными и многомашинными решениями этого класса можно перейти в раздел дизельных электростанций 3000 кВт.
