Поставка ДГУ 3 МВт для строительной компании, ПНР, Белгород
Задача
Обеспечить бесперебойное аварийное питание «под ключ» для технологического оборудования одного из модернизируемых промышленных зданий.
Решение
Поставка единичной дизельной установки крупнейшей в истории компании единичной мощности в контейнерном исполнении с полным циклом шеф-монтажных (ШМР) и пусконаладочных (ПНР) работ на объекте.
Закажите расчет бюджета аналогичного проекта
ЗаказатьОсобенности проекта
Для выполнения поставленной задачи компания «Техэкспо Инжиниринг» спроектировала дизельную электростанцию ТЭ.3000С-Т6300-2РН номинальной мощностью 3000 кВт напряжением 6,3 В на силовой базе двигателя Yuchai YCC105TA4900-G30.
Технические параметры ДГУ:
- Основная мощность: 3000 кВт / 3750 кВА;
- Резервная мощность: 3300 кВт / 4125 кВА;
- Внешний топливный бак: 990 л;
- Габаритные размеры ДГУ (Д×Ш×В): 6400×2130×2800 мм;
- Удельный расход топлива:
при 75 % загрузки — 632 л/ч,
при 100 % загрузки — 776 л/ч;
- Ёмкость масляной системы: 520 л;
- Масса установки: 26 000 кг.

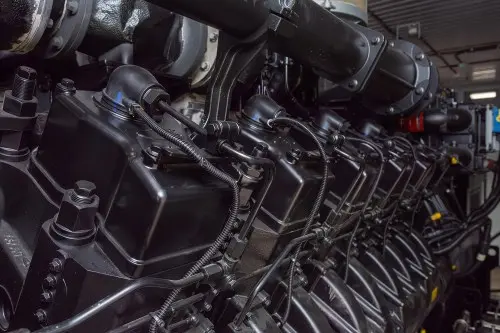

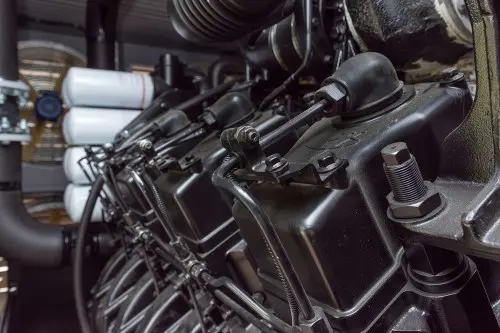

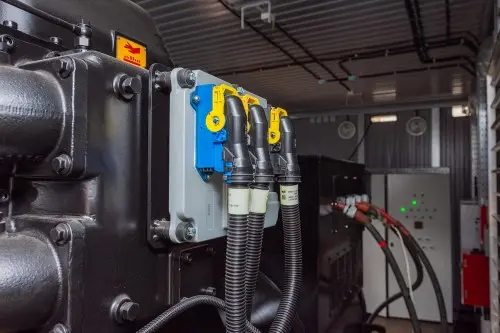

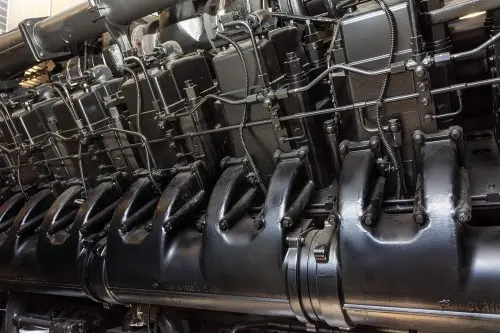

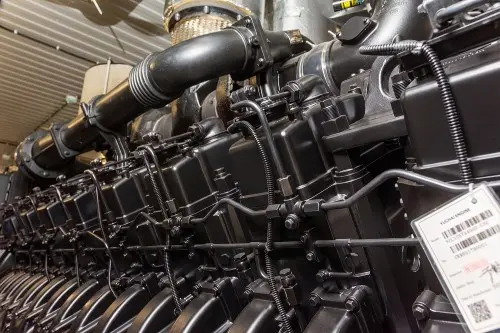

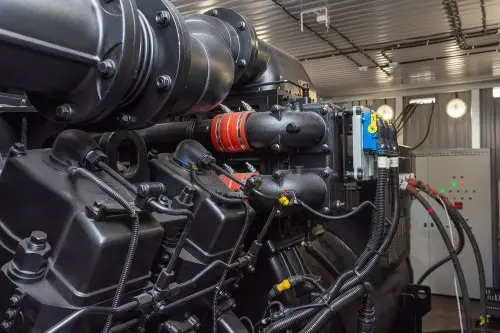

Двигатель Yuchai YCC105TA4900-G30:
- рабочий объём — 105,56 л;
- номинальные обороты — 1500 об/мин;
- тип — дизельный;
- конфигурация — 16 цилиндров, V-образное расположение.
Генератор ENGGA EG630GSG:
- Частота напряжения — 50 Гц;
- Класс изоляции — F;
- степень защиты — IP23;
- выходное напряжение — 6300 В;
- автоматический регулятор напряжения.
Проект в цифрах
3 000
кВт
общая мощность
2026
год реализации
Россия
регион проекта
Дизельные электростанции
вид поставки
Фотогалерея
Детали проекта

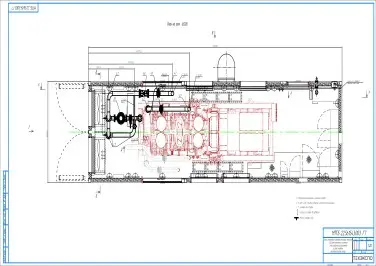

Комплектация ДЭС (полный перечень):
-
стальная сварная рама с виброизолирующими опорами;

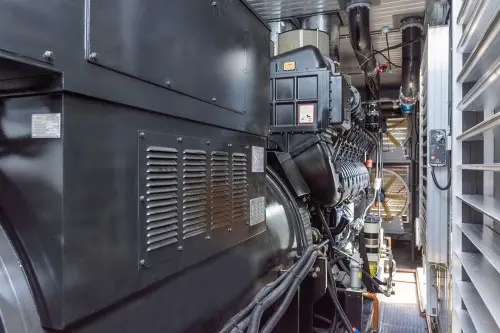

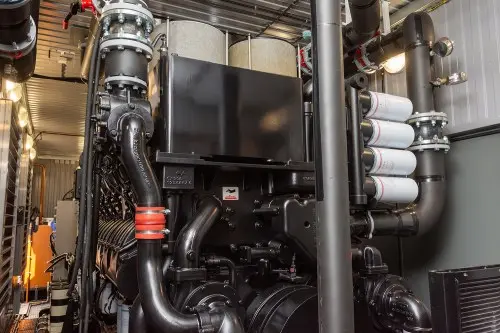

- двигатель Yuchai с полным навесным оборудованием;
- силовой генератор Engga;

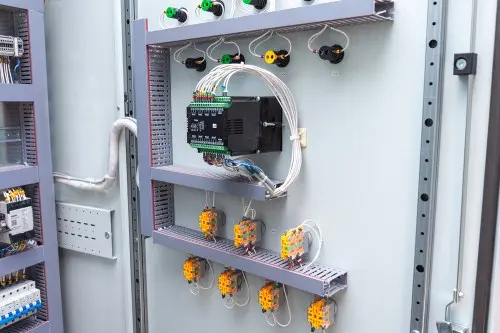

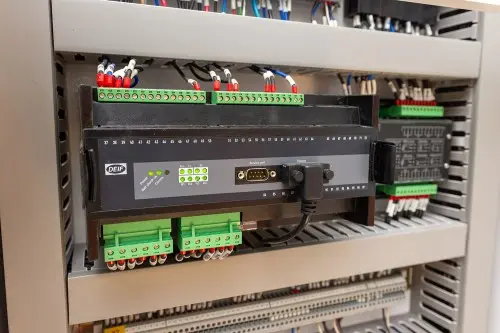

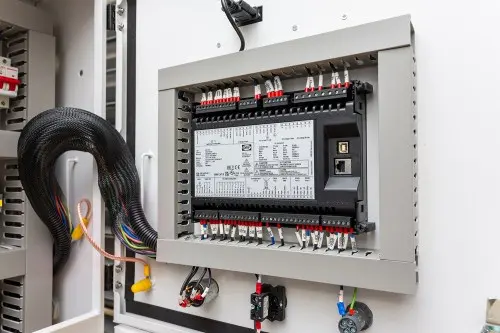

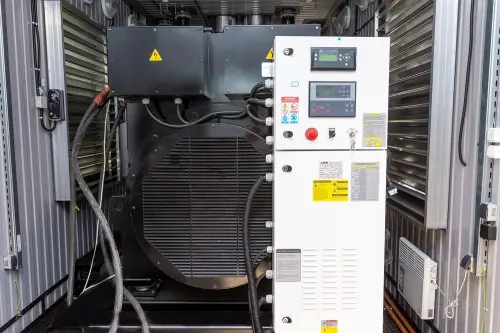

- панель управления ДГУ Deif AGC-150 с реле дифференциальной защиты Deif MDR-2;
- зарядный генератор;

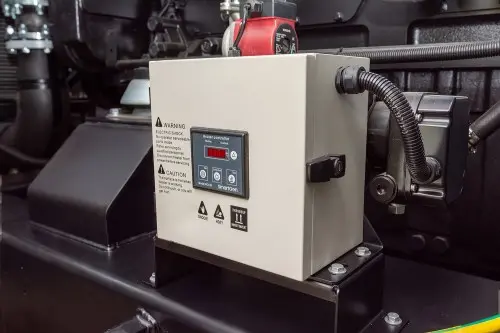

- предпусковой подогреватель охлаждающей жидкости мощностью 12 кВт Smartgen HWP120 (2 шт);
- подогрев обмоток генератора;
- зарядное устройство АКБ Smartgen BACM2440 (2 шт);
- АКБ в сборе с проводами и клеммами 200 А*ч (8 шт);
- электростартер;

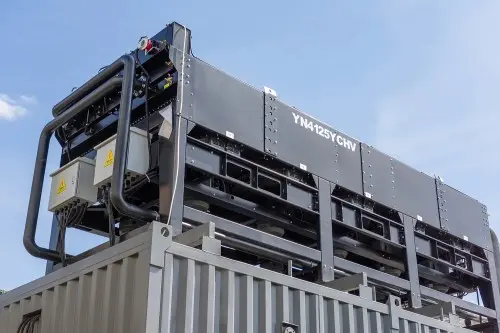

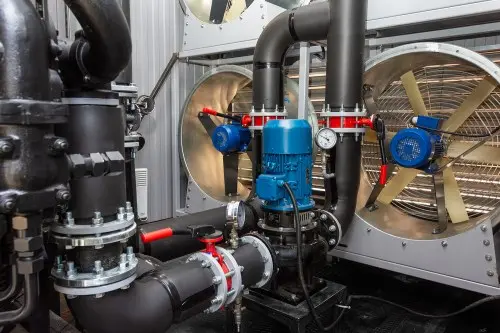

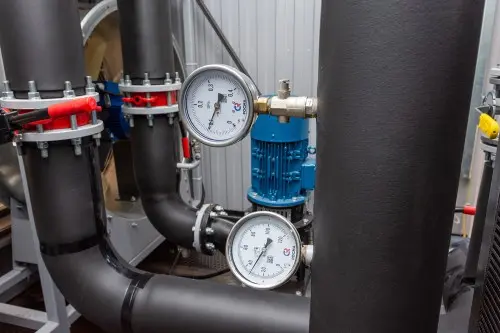

- горизонтальный электрический радиатор системы охлаждения с датчиками уровня охлаждающей жидкости YN4125YCHV;
- датчик температуры подшипников;

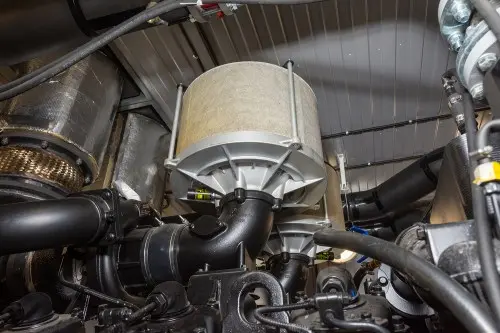

- воздушный фильтр для штатных условий эксплуатации;

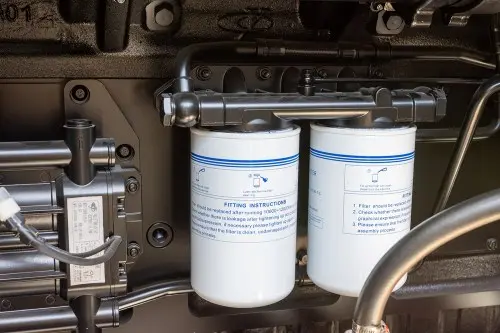

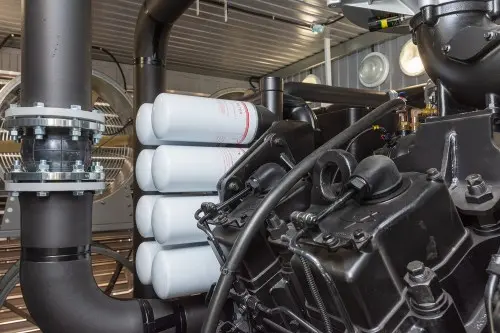

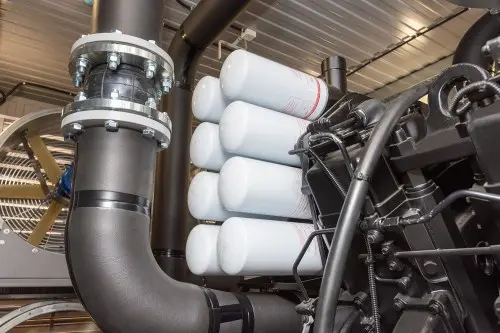

- система смазки с масляным фильтром;
- защита по аварийно-низкому давлению масла;
- защита по низкому уровню охлаждающей жидкости;
- электронный регулятор оборотов;
- специальный ультратихий заказной глушитель российского производства (2 шт);
- охладитель топлива;

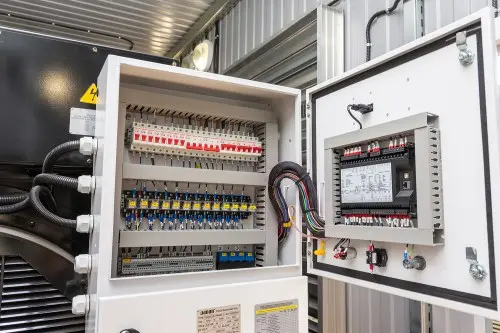

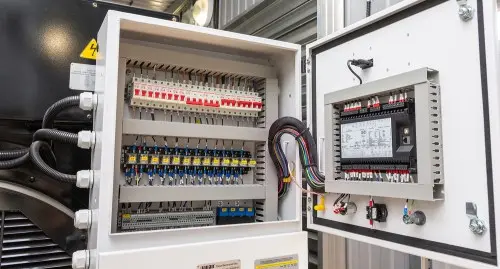

- шкаф управления радиатором;

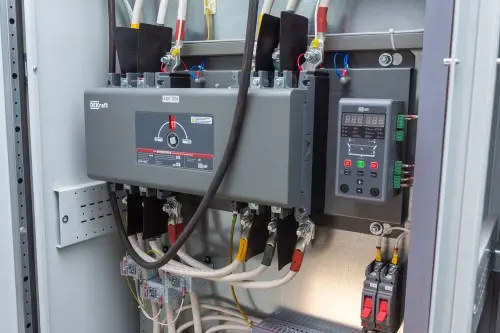

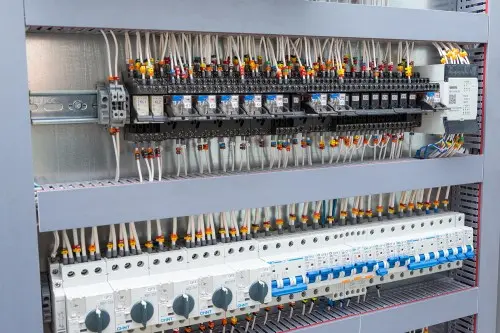

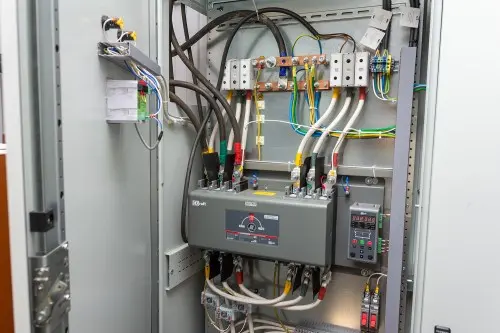

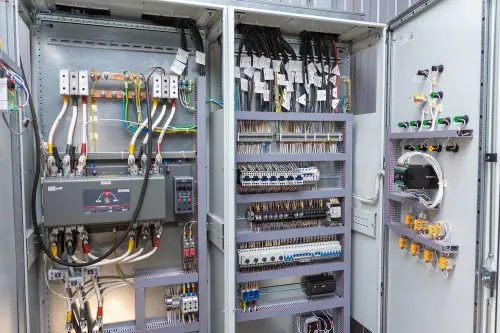

- щит собственных нужд 2-секционный;
- защитные решётки на нагревающиеся элементы двигателя;
- руководство по эксплуатации на русском языке;
- цельносварной контейнер 12000×3200×3600 мм;
- топливный бак;
- испытания ДЭС с работой под нагрузкой в диапазоне от 0 до 110% на протяжении не менее 3 часов (под 100% нагрузкой – не менее 1 часа);
- предпродажная подготовка, упаковка, транспортировка до объекта Заказчика.
Полный перечень выполненных работ по проекту
Пусконаладочные работы (выездная бригада ООО «ТЭИ»)
Cпециалисты провели расширенный комплекс проверок на площадке Заказчика, включающий:
- аудит условий эксплуатации на соответствие заводскому регламенту;
- контроль правильности монтажа оборудования;
- ревизию комплектности и отсутствия механических повреждений после транспортировки;
- проверку схем подключения силовых, управляющих и контрольных кабелей;
- контроль маркировки кабельных линий и наличия протоколов измерения сопротивления изоляции;
- заправка и проверка уровней всех рабочих жидкостей (масло, топливо, антифриз) и состояния заряда АКБ;
- проверку работы стационарного зарядного устройства;
- холодный и горячий пуск ДГУ на холостом ходу;
- тестирование приточно-вытяжной вентиляции в рабочем режиме;
- проверку всех аварийных защит через кнопку экстренной остановки;
- контроль чередования фаз на выходе ДГУ;
- измерение целостности металлосвязи и цепи «фаза–ноль»;
- опрессовку систем топливоподачи, охлаждения и смазки на герметичность;
- нагрузочные испытания с поэтапным повышением нагрузки от 0 % до 110% от номинала (суммарно не более 1 часа);
- фиксацию всех рабочих параметров ДГУ;
- проверку герметичности газовыпускного тракта как на холостом ходу, так и под нагрузкой;
- контроль работоспособности технологических систем контейнера.

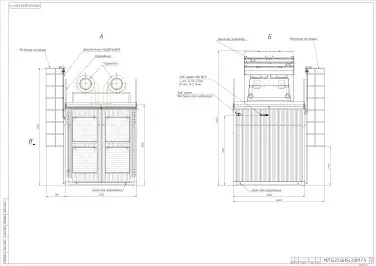

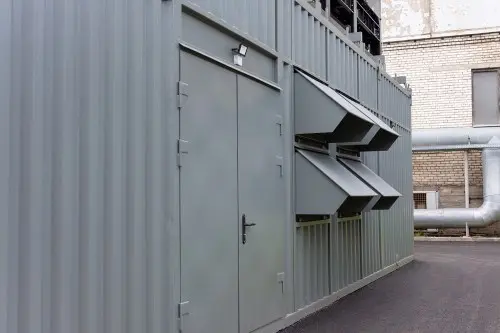

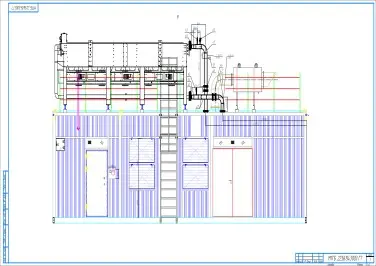

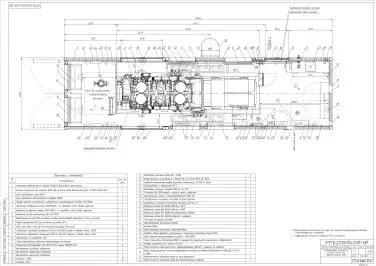

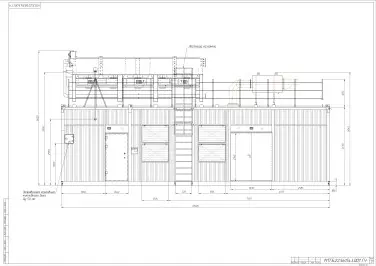

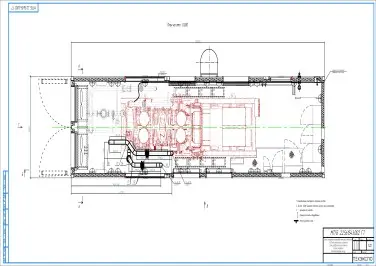

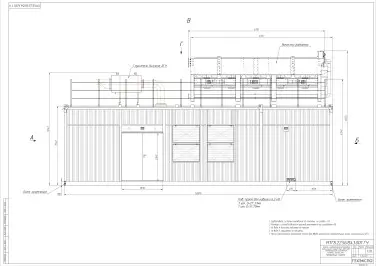

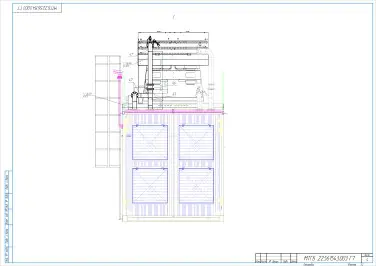

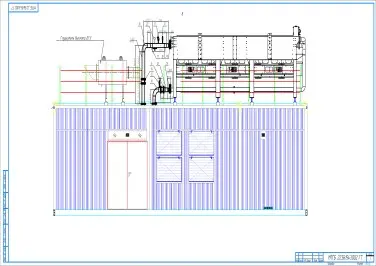

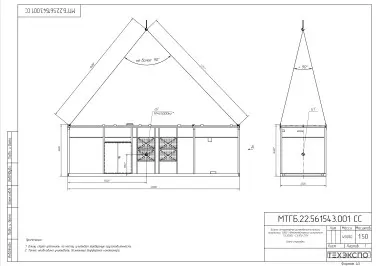

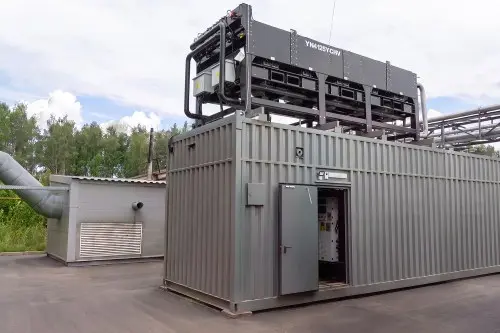

Контейнерное исполнение:
-
тип контейнера — цельносварной, антивандальный;
- толщина утеплителя в стенах — 100 мм;
- внешние габариты — 12000×3200×3600 мм;
- освещение: основное (220 В), аварийное (24 В), наружное (220 В), ремонтное (24 В);

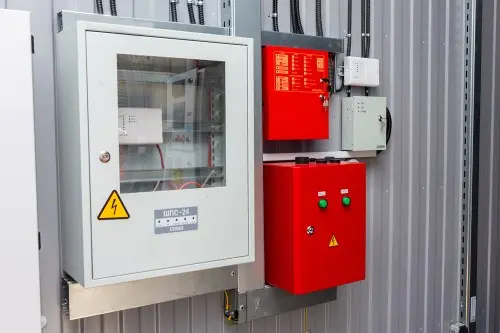

- пожарная безопасность: автоматическая охранно-пожарная сигнализация (ОПС) и автоматическая система аэрозольного пожаротушения (АУПТ);

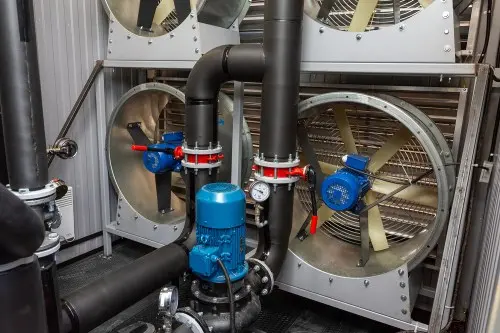

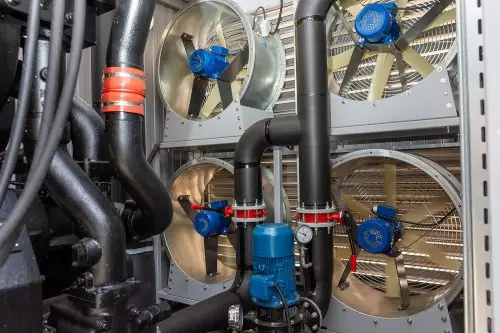

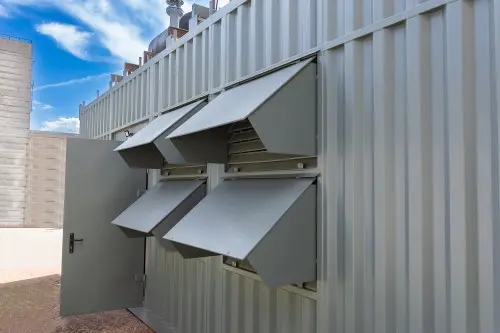

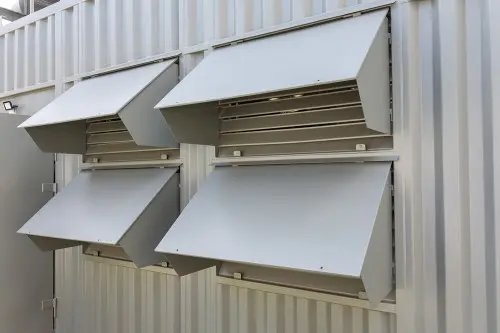

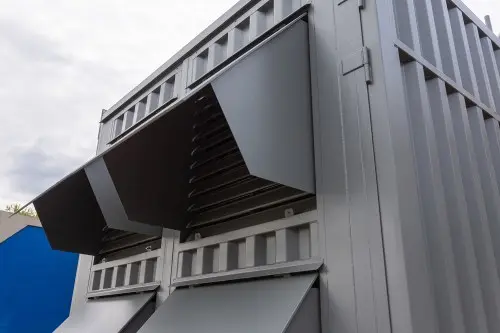

- вентиляция: приточно-вытяжные УВК с автоматическими приводами с вытяжными вентиляторами (4 шт);
- обогрев: электроконвекторы (220 В) с терморегуляторами.
Ключевые свойства контейнера:
-
негорючая теплоизоляция, позволяющая эксплуатировать установку при температуре окружающей среды от –50 °C до +50 °C;
- полная водонепроницаемость при закрытых дверях, вентиляционных и монтажных проёмах;
- электромонтаж выполнен по ГОСТ Р 58761-2019 и ГОСТ 12.1.019-2017, что гарантирует надёжную защиту персонала от поражения током и исключает риски возгорания от токов утечки.
Выполненные монтажные работы:
- инспекция основания под ДЭС на предмет соответствия условиям руководства по эксплуатации;
установка ДЭС на подготовленный фундамент;

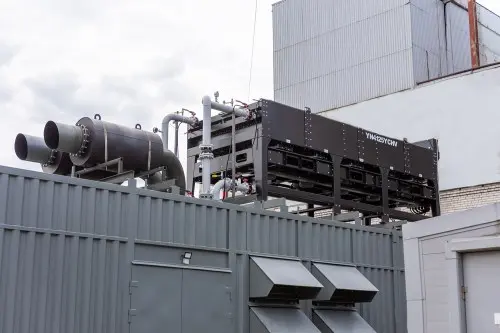

- монтаж наружных элементов (глушители, дефлекторы, козырьки, трубопроводы системы охлаждения, радиатор, леерные ограждения, лестница);
- установка аккумуляторных батарей в штатные гнёзда с механической защитой в виде подъёмных крышек для удобства персонала и безопасности АКБ;
- монтаж и подключение модулей пожаротушения внутри контейнера;
- размещение и крепление штатных огнетушителей;
- установка и подключение обогревателей;
- окончательная досборка внутреннего оборудования контейнера с приведением в рабочее положение;
- подключение ДЭС к внешним кабельным линиям.
В строгом соответствии с действующими нормативами специалисты «ТЭИ» выполнили полный комплекс монтажных и пусконаладочных работ, обеспечив готовность ДЭС к вводу в эксплуатацию.
Гарантийные обязательства:
- на оборудование — 36 месяцев с момента передачи оборудования;
- на пуско-наладочные работы — 6 месяцев со дня подписания акта сдачи-приёмки выполненных работ.
11 сентября 2026
