Дизельная электростанция (ДГУ) CTM MT.3050 (2440 кВт / 2,44 МВт)

Мнение главного инженера проектов “Техэкспо” – Ишина Игоря

CTM - сильный европейский вариант для ДГУ на базе Mitsubishi, особенно на больших мощностях. Его стоит рассматривать, когда заказчику нужна именно европейская сборка, надежная моторная база Mitsubishi и аккуратная комплектация под проект.

Производитель: CTM (Италия)
Номинальная мощность: 2440 кВт / 3050 кВА
Максимальная мощность: 2684 кВт / 3355 кВА
Двигатель: MTU 20V4000G63L (Германия)
Дополнительные опции: Контейнер / шасси / АВР / бак / SCADA
Цена с НДС 144 583 005 руб.
Запросить КП В корзину

Технические характеристики

Двигатель MTU 20V4000G63L

Объём двигателя, л95.4
СтранаГермания
Максимальная мощность, кВт2849.00
Объём масляной системы, л390.00
Расположение цилиндров20, V-образное
Тип охлаждения двигателяжидкостное
Частота вращения, об/мин1500
Расход топлива при 100% нагрузке, л/час593.2
Расход топлива при 75% нагрузке, л/час445
Макс. автономия (при нагрузке 100%), ч2.5
Макс. автономия (при нагрузке 75%), ч3.4

Генератор переменного тока

Габариты ДЭС

Габариты, мм 6500x2000x2750
Ёмкость бака, л 1000, 3000 или 5000
Масса, кг 20000

Прочее

Номинальная мощность 2440
Двигатель MTU
Расход топлива при 100% нагрузке, л/час 593.2
Расход топлива при 75% нагрузке, л/час 445

Краткое позиционирование модели

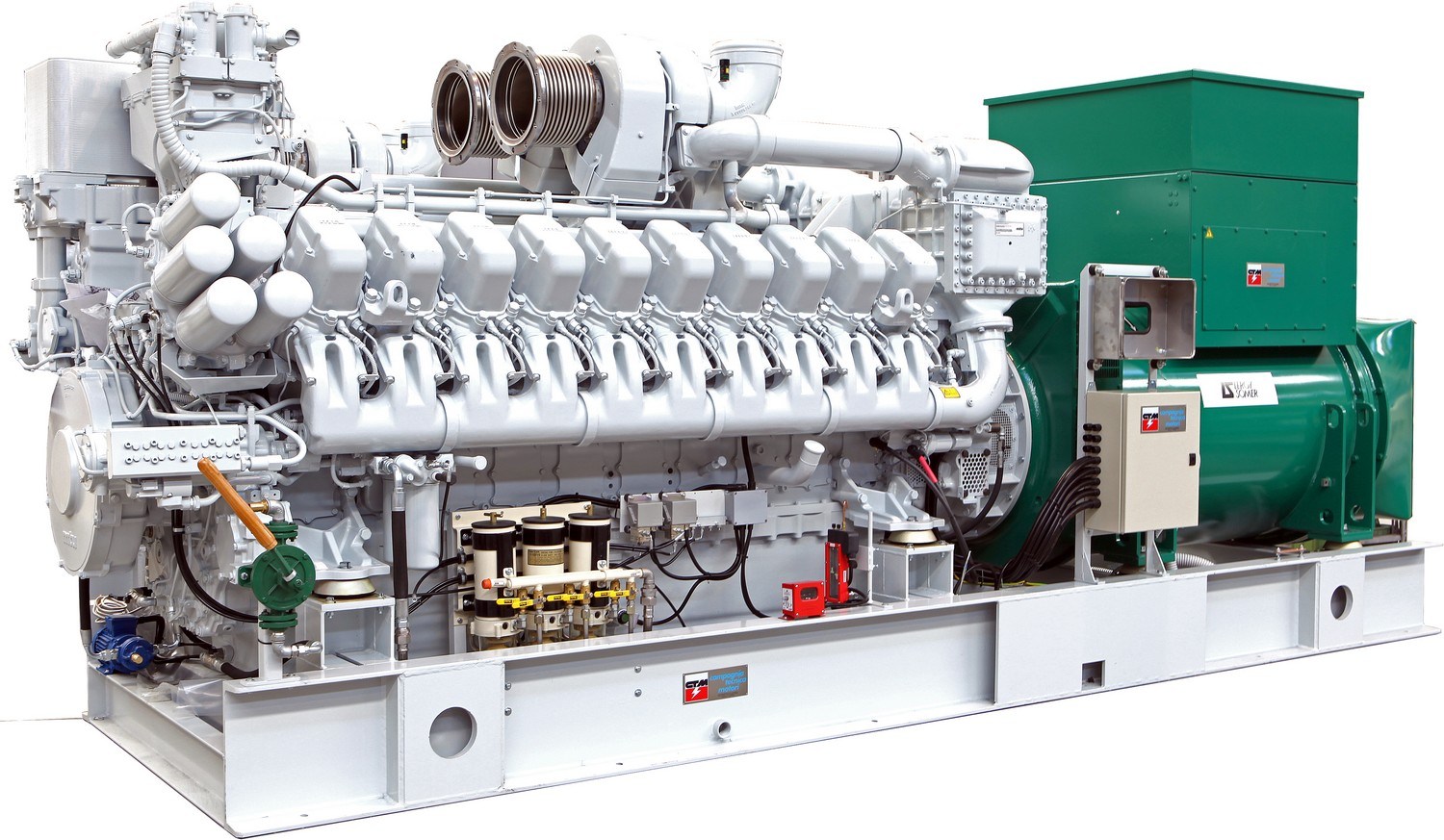

Дизельная электростанция CTM MT.3050 мощностью 2440 кВт (2,44 МВт) итальянского производства оснащена 20-цилиндровым двигателем MTU 20V4000G63L и альтернатором Leroy Somer LSA 53.2 M12. Установка предназначена для электроснабжения объектов с высокой концентрацией электрических нагрузок и может применяться в составе резервной энергетической системы крупного центра обработки данных. При таком использовании особое значение имеют согласование работы ДГУ с источниками бесперебойного питания, секционирование распределительной сети и порядок приема нагрузки. Подобные задачи рассматриваются при проектировании резервного электроснабжения центров обработки данных.

Энергоснабжение ответственных потребителей: возможность резервирования выделенной группы серверных стоек, инженерных систем и оборудования охлаждения в пределах расчетной мощности установки.
Высоковольтное исполнение: возможность проектирования подключения на 6,3 или 10,5 кВ с учетом схемы распределения электроэнергии на объекте.

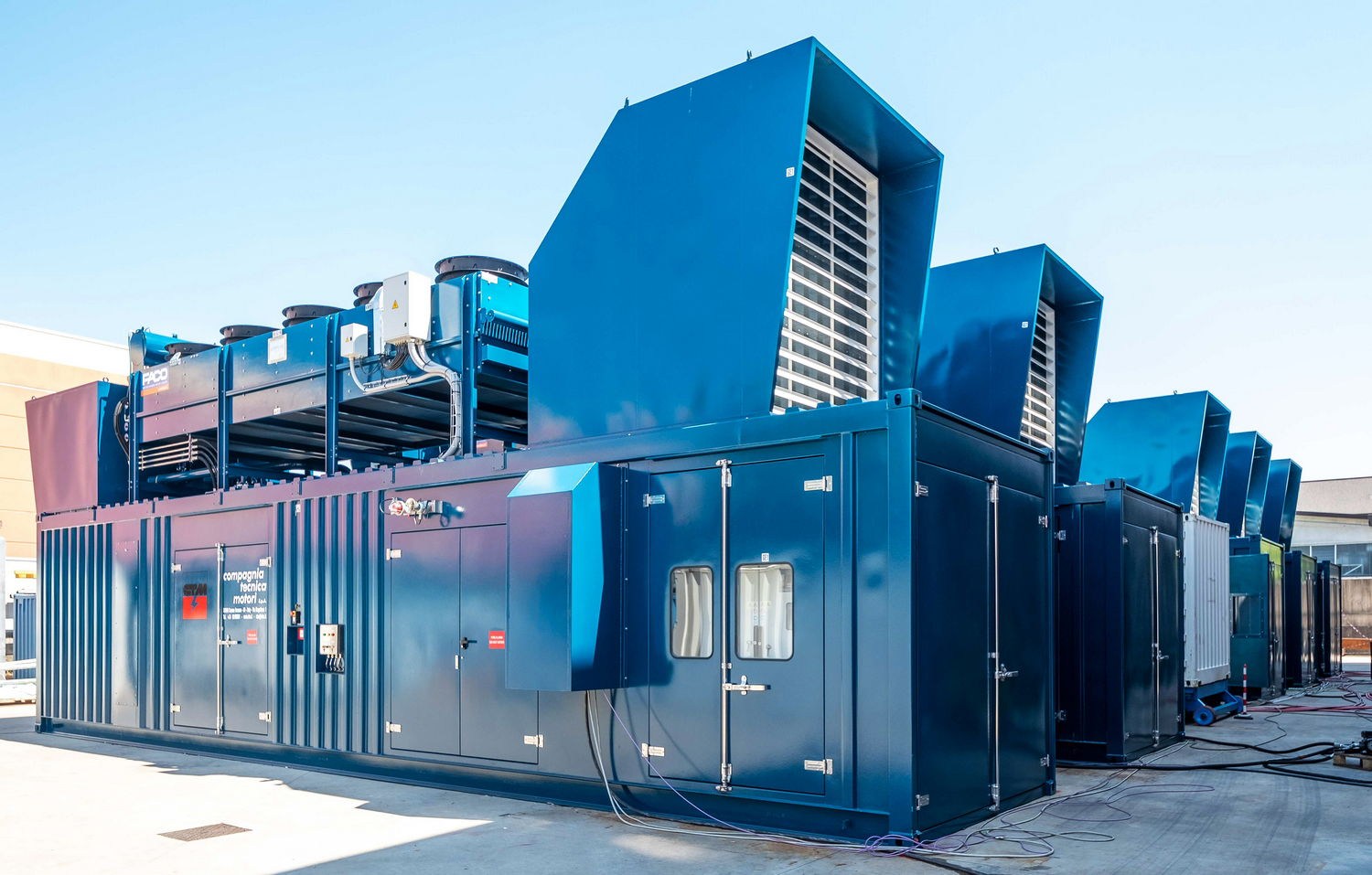

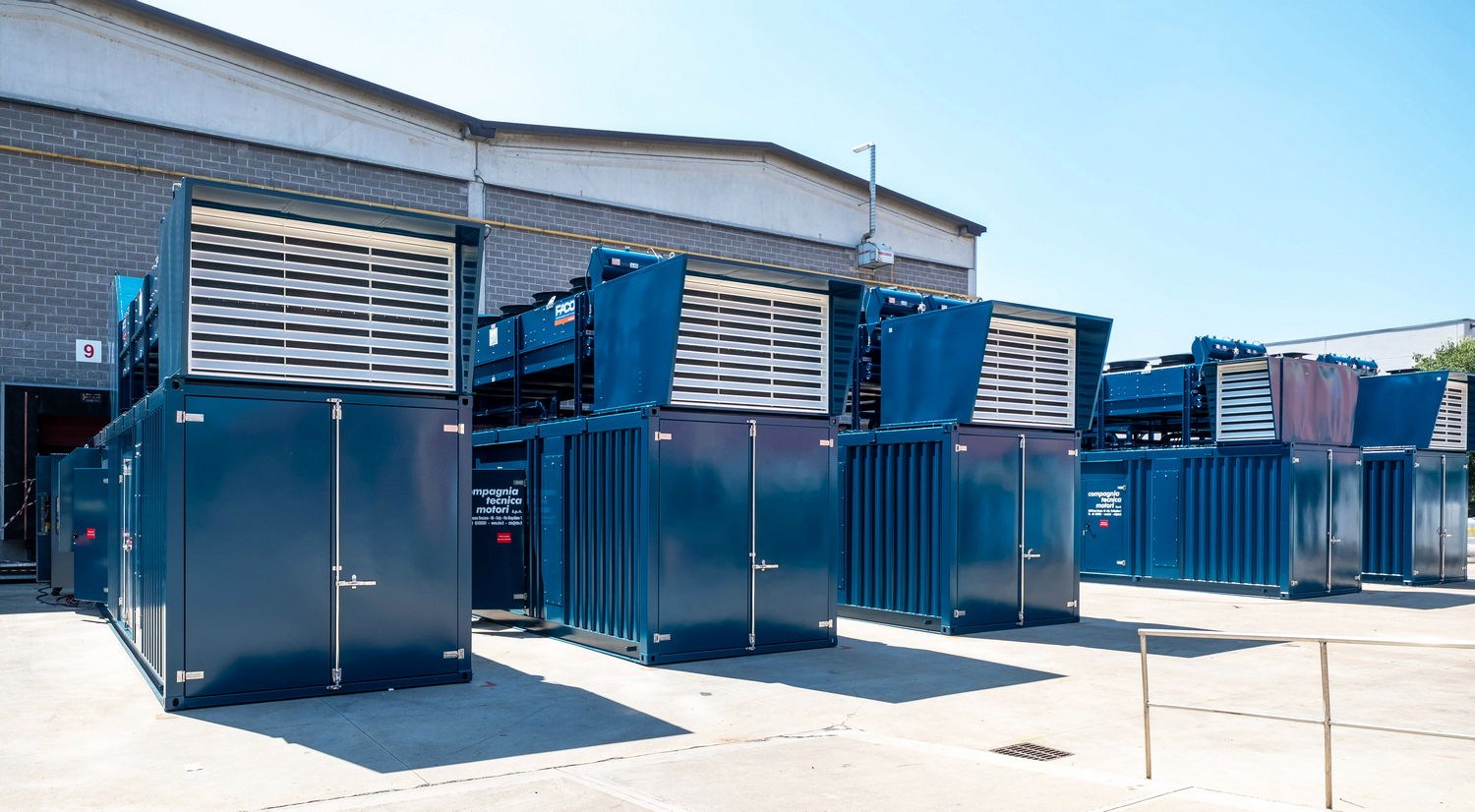

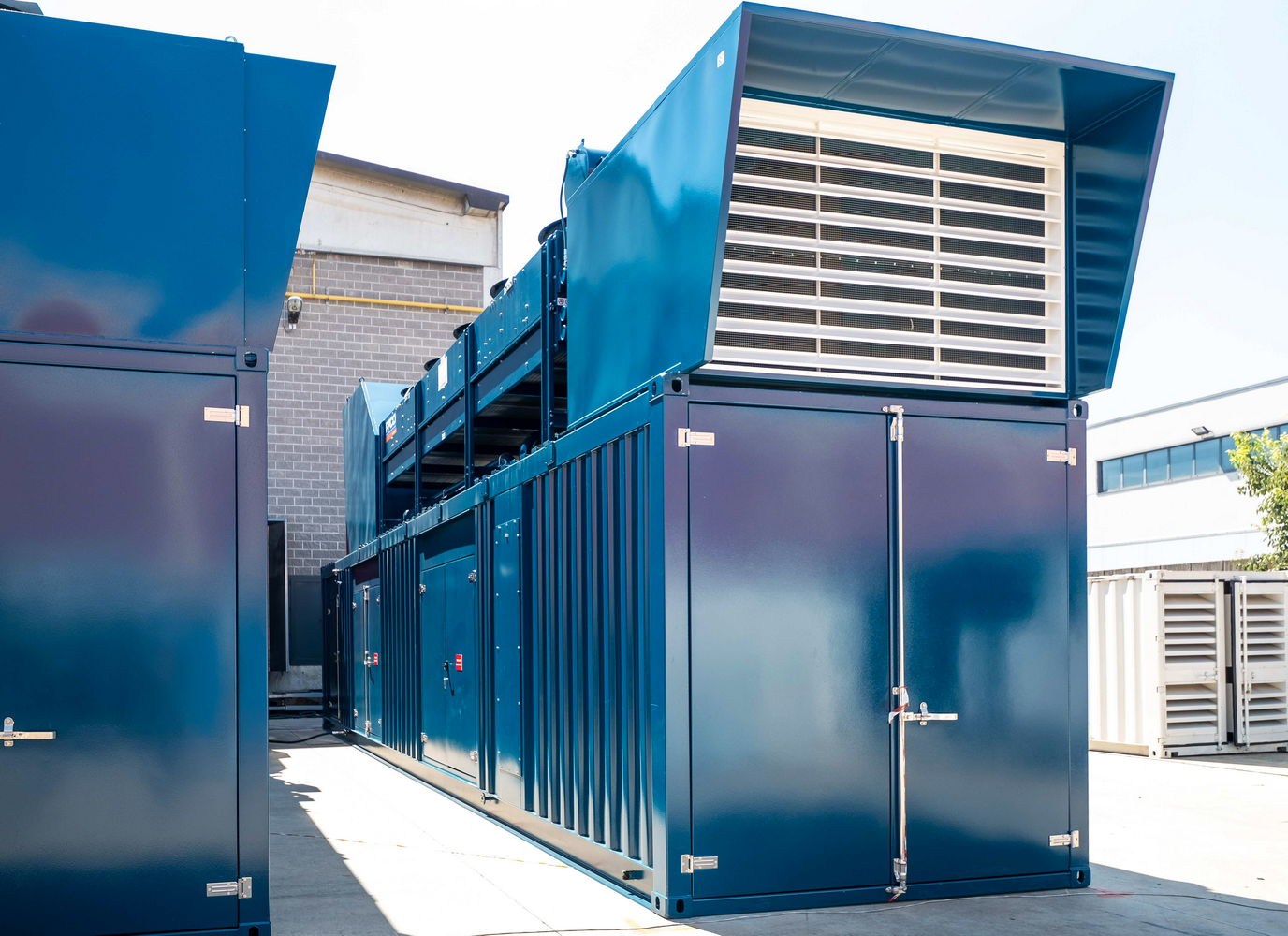

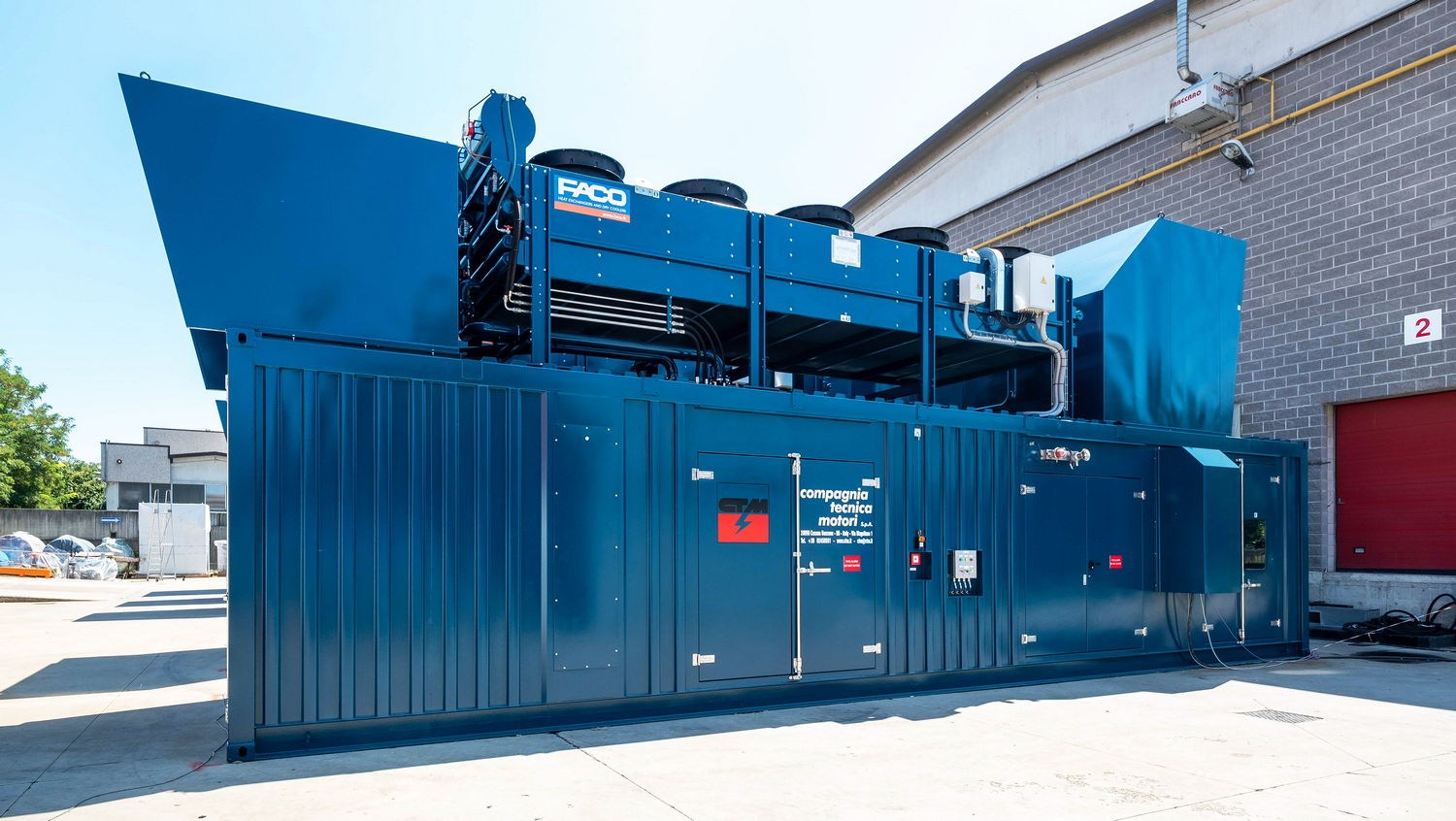

Варианты размещения: контейнерное исполнение как дополнительная опция для организации отдельного энергетического модуля на территории ЦОД.
Автоматизация и мониторинг: возможность дополнительной комплектации АВР и SCADA для управления переключениями и передачи эксплуатационных параметров в диспетчерскую систему.
Топливное обеспечение: варианты баков емкостью 1000, 3000 или 5000 л позволяют проектировать запас топлива с учетом требуемой продолжительности резервирования.

Практический сценарий выбора

При использовании CTM MT.3050 в энергетической инфраструктуре ЦОД необходимо определить роль установки в общей схеме резервирования: питание отдельной секции, группы машинных залов или части инженерных систем. Во время исчезновения внешнего напряжения ИБП поддерживают электроснабжение подключенных к ним потребителей, пока генератор запускается и выходит на рабочий режим. После переключения на ДГУ нагрузка должна приниматься с учетом характеристик ИБП, систем охлаждения и другого оборудования, чтобы исключить недопустимые переходные процессы.

Определить границы резервируемой нагрузки: рассчитать потребление IT-оборудования, систем охлаждения, насосных установок и вспомогательной инфраструктуры с учетом режимов работы ЦОД.
Проверить совместимость с ИБП: оценить влияние выпрямителей, зарядных режимов и нелинейных нагрузок на генератор, согласовать допустимые параметры напряжения и частоты.
Разработать последовательность подключения: предусмотреть ступенчатый ввод инженерных потребителей, включая холодильное оборудование и электродвигатели насосов.
Согласовать электрическую схему: определить необходимость трансформаторов, распределительных устройств, релейной защиты и синхронизации с другими источниками питания, если предусмотрена параллельная работа.
Подготовить площадку: учитывать массу агрегата 20000 кг, габариты 6500x2000x2750 мм, требования к основанию, вентиляции, охлаждению и организации сервисного доступа.
Рассчитать топливную автономность: использовать расход 445 л/ч при 75% нагрузке для предварительной оценки запаса топлива, затем уточнить потребность по расчетному профилю нагрузки и требованиям к продолжительности резервного питания.

Для сравнения характеристик и конфигураций оборудования рассмотрите дизельные электростанции 2400 кВт. Окончательный подбор CTM MT.3050 выполняется с учетом архитектуры резервирования, параметров ИБП, схемы распределения электроэнергии и условий эксплуатации.
