Техническое обслуживание на 15 000 моточасов и ремонт трех ГПА 1540кВт, ХМАО

Общая мощность	4620 кВт
Заказчик	Нефтегазовая компания
Фото
Задача	Провести капитальный ремонт оборудования газопоршневой электростанции с тремя установками Cummins, расположенной на удаленном природном месторождении.
Решение	Выполнение комплекса профилактических работ, проверка необходимых параметров оборудования и проведение испытаний для ввода в эксплуатацию.

В 2024 году специалисты компании «Техэкспо» выполнили капитальный ремонт (ТО-15000 моточасов) оборудования комплекса газопоршневой электростанции (ГПЭС) с тремя газопоршневыми агрегатами (ГПА) Cummins моделей C1540GQNA и C1540N5CB.

Комплекс расположен на одном из месторождений, разрабатываемых Заказчиком.

Капитальный ремонт оборудования был выполнен в соответствии с заводскими инструкциями по эксплуатации и включал профилактические работы.

Этапы работ

Работы по техническому обслуживанию 15000 были проведены в три этапа — по одном этапу на каждый ГПА:

• ГПА №1 «Cummins» 1540, ТО-15000, апрель 2024 г.;

• ГПА №7 «Cummins» 1540, ТО-15000, май 2024 г.;

• ГПА №5 «Cummins» 1540, ТО-15000, ноябрь 2024 г.

Перечень работ

Специалисты «Техэкспо» выполнили следующие работы при проведении техобслуживания ГПА Cummins через 15 000 моточасов или 30 месяцев эксплуатации:

• Приемка ГПА в ремонт с оформлением акта и регистрацией рабочих параметров;

• Слив рабочих жидкостей;

• Разборка двигателя;

• Ремонт головок;

• Замена магистрали подачи масла в турбонагнетатель;

• Замена магистрали слива масла из турбонагнетателя;

• Проверка электрических соединений двигателя;

• Замена масла;

• Проверка штанг или трубок толкателей;

• Проверка радиального и осевого зазора турбонагнетателя;

• Ревизия распредвалов и роликов повторителей, толкателей;

• Проверка осей и валов коромысел;

• Замена рем. комплекта дросселя;

• Замена удлинителей катушек зажигания;

• Проверка состояния шлангов масляной системы, трубопроводов системы охлаждения, системы подачи воздуха;

• Осмотр и дефектовка системы выпуска выхлопных газов;

• Регулировка клапанов;

• Замена свечей зажигания;

• Замена картриджей масляных и центробежных фильтров;

• Замена уплотнения топливопровода природного газа;

• Сборка двигателя;

• Залив рабочих жидкостей;

• Калибровка двигателя;

• Испытание ГПА с нагрузкой, максимально близкой к номинальной, в течение 72 часов.

Гарантия

После завершения всех трех этапов ТО ГПА были проверены в присутствии представителей Заказчика в соответствии с требованиями инструкции по эксплуатации установок. Гарантийный срок на выполненные работы по двигателям составляет 12 месяцев без ограничения наработки, и действует с момента передачи двигателя Заказчику.

• Фотогалерея
• ТЗ и проектная документация

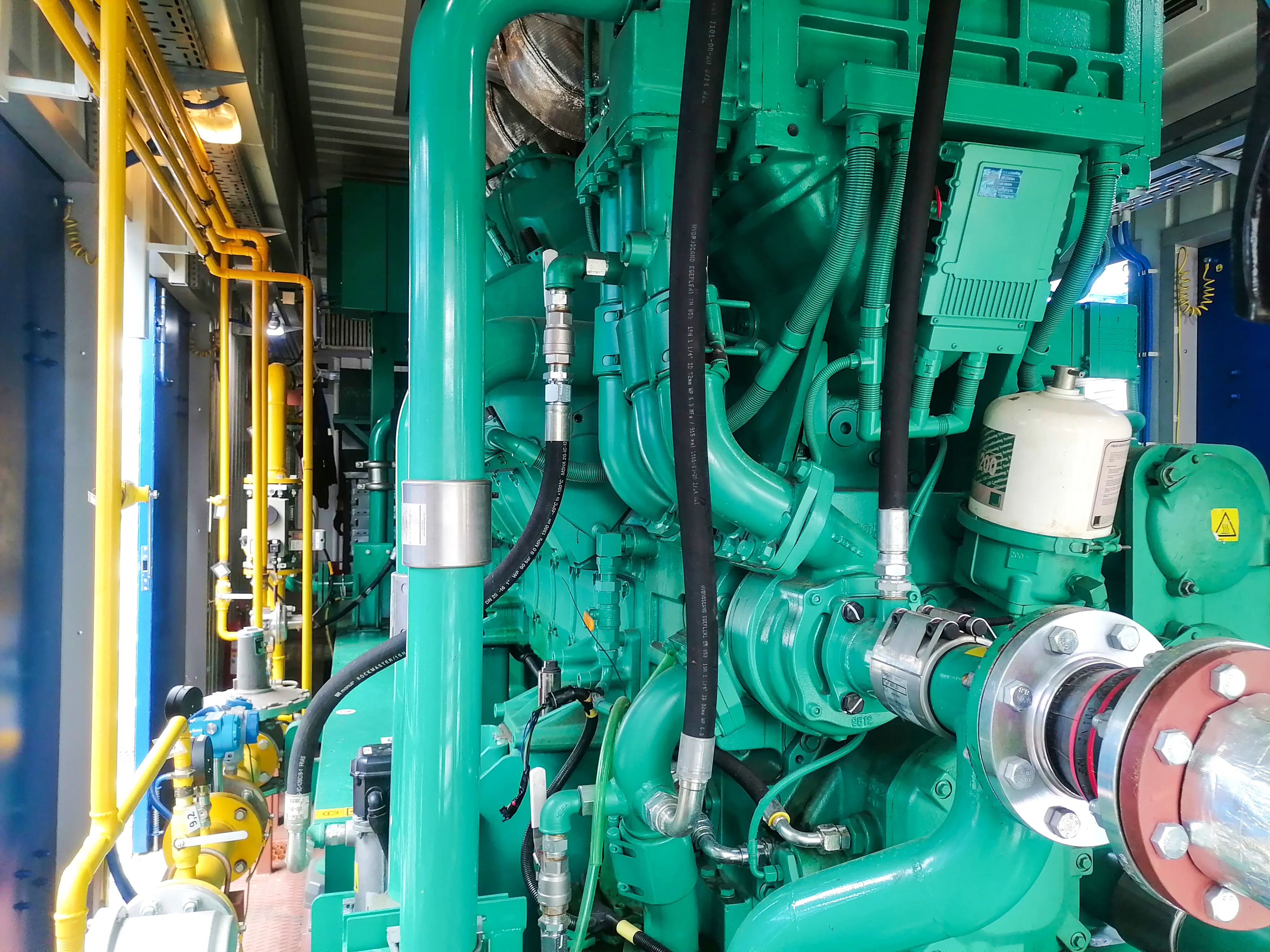

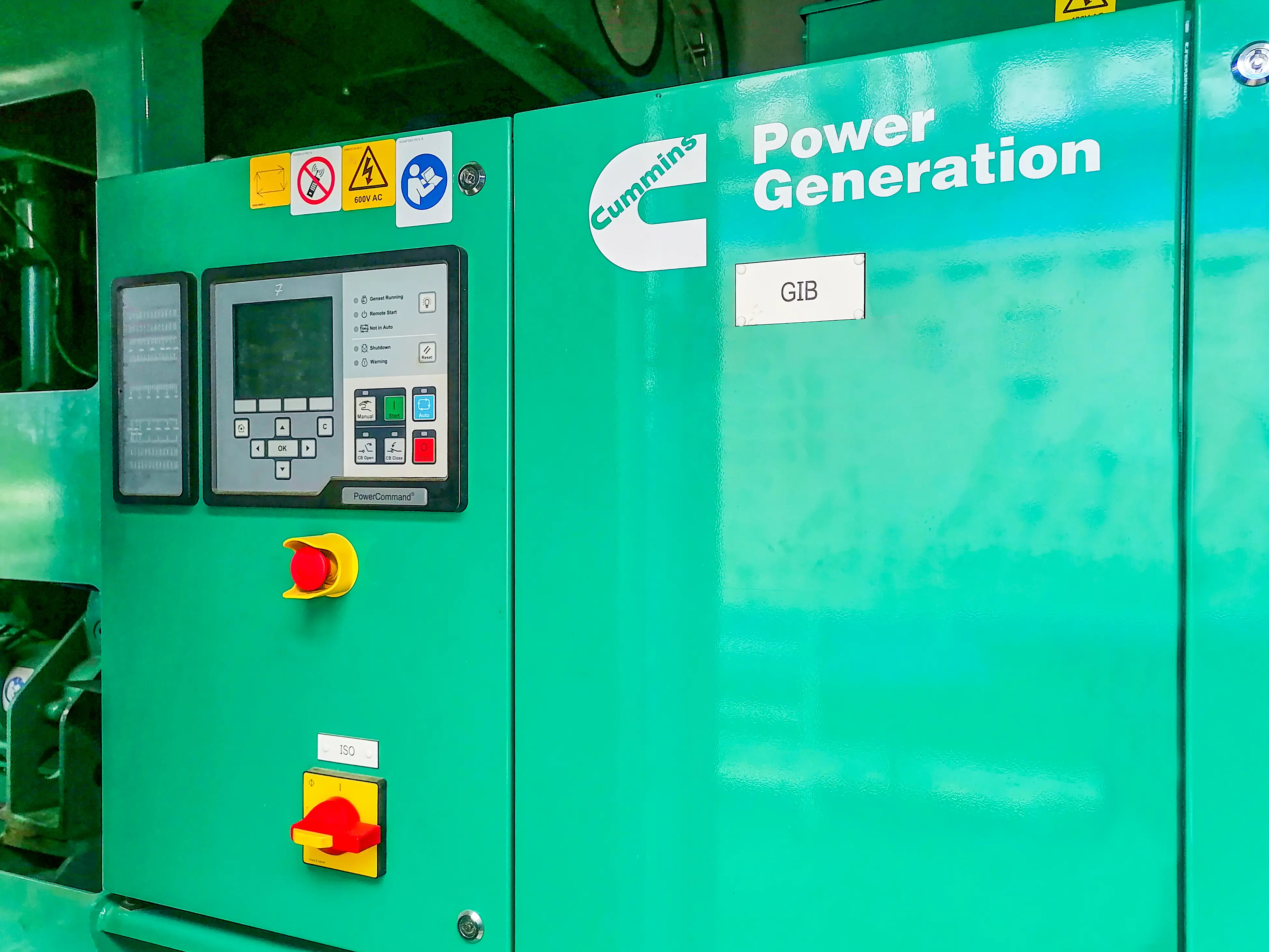

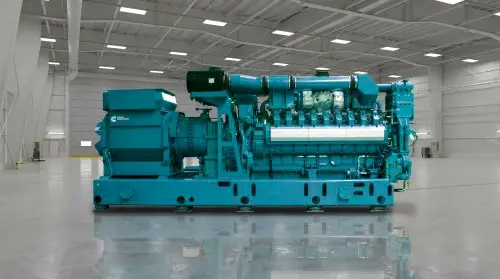

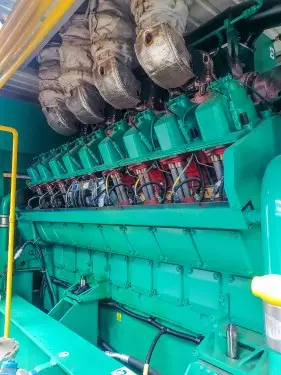

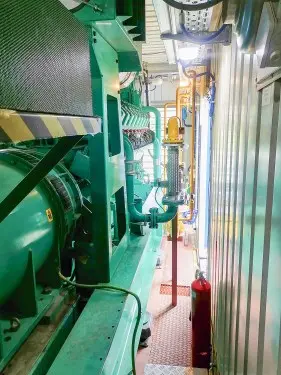

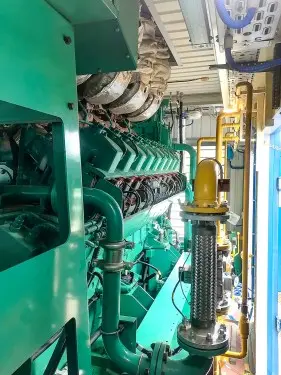

Техническое обслуживание на 15 000 моточасов и ремонт трех ГПА 1540кВт, ХМАО – фото 1 из 8

Техническое обслуживание на 15 000 моточасов и ремонт трех ГПА 1540кВт, ХМАО – фото 2 из 8

Техническое обслуживание на 15 000 моточасов и ремонт трех ГПА 1540кВт, ХМАО – фото 3 из 8

Техническое обслуживание на 15 000 моточасов и ремонт трех ГПА 1540кВт, ХМАО – фото 4 из 8

Техническое обслуживание на 15 000 моточасов и ремонт трех ГПА 1540кВт, ХМАО – фото 5 из 8

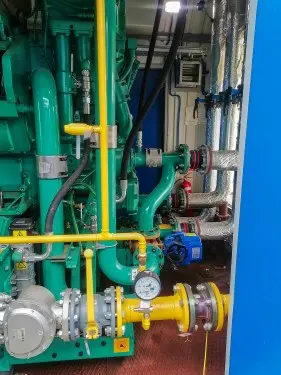

Техническое обслуживание на 15 000 моточасов и ремонт трех ГПА 1540кВт, ХМАО – фото 6 из 8

Техническое обслуживание на 15 000 моточасов и ремонт трех ГПА 1540кВт, ХМАО – фото 7 из 8

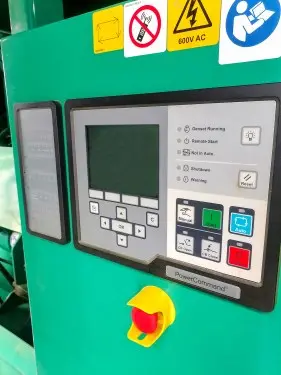

Техническое обслуживание на 15 000 моточасов и ремонт трех ГПА 1540кВт, ХМАО – фото 8 из 8
