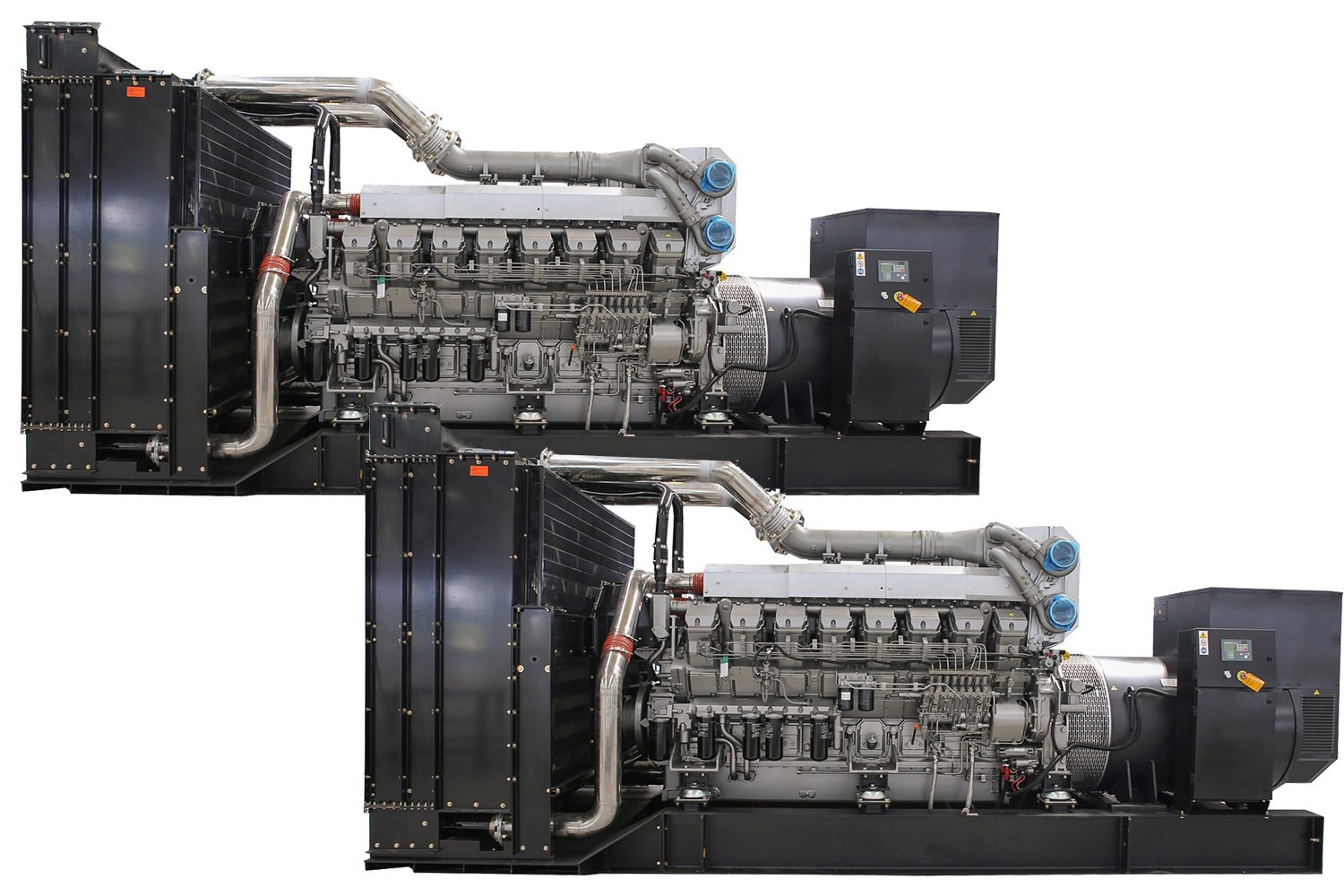

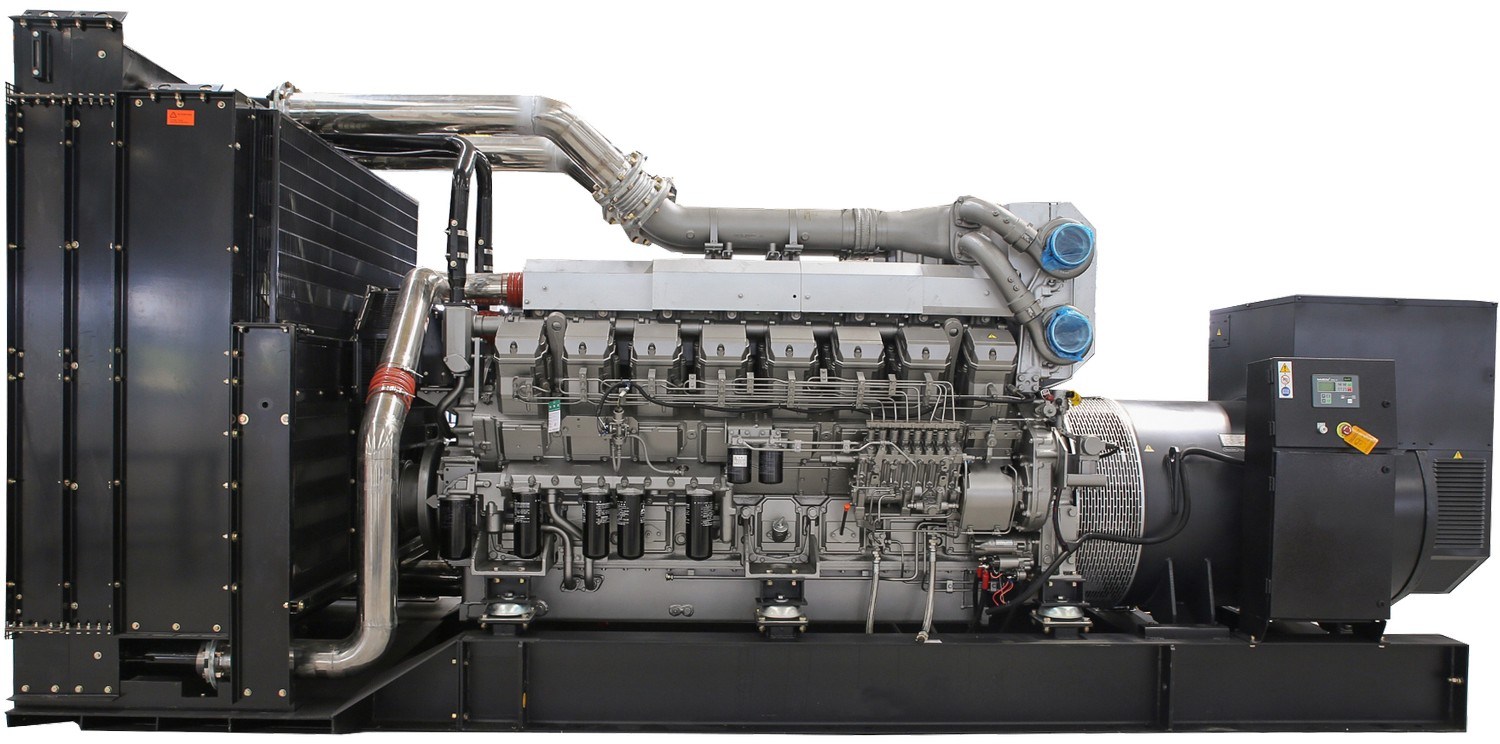

Дизельная электростанция (ДГУ) Техэкспо ТЭ.1500x2С-Т400-2РН Mitsubishi (3000 кВт / 3 МВт)

Производитель: Техэкспо (Россия)
Номинальная мощность: 3000 кВт / 3750 кВА
Максимальная мощность: 3300 кВт / 4125 кВА
Двигатель: Mitsubishi S16R-PTA2 (Япония)
Дополнительные опции: Контейнер / шасси / АВР / бак / SCADA
Цена с НДС 210 000 000 руб.
Запросить КП В корзину

Технические характеристики

Двигатель Mitsubishi S16R-PTA2

Объём двигателя, л65.4
СтранаЯпония
Максимальная мощность, кВт1740.00
Объём масляной системы, л230.00
Расположение цилиндров16, V-образное
Тип охлаждения двигателяжидкостное
Частота вращения, об/мин1500
Расход топлива при 100% нагрузке, л/час397.2
Расход топлива при 75% нагрузке, л/час298
Макс. автономия (при нагрузке 100%), ч3.8
Макс. автономия (при нагрузке 75%), ч5

Генератор переменного тока

нужен высоковольтный 6,3 или 10,5

Габариты ДЭС

Габариты, мм 5500x2000x2600*2
Ёмкость бака, л 1500
Масса, кг (23 500)x2

Прочее

Номинальная мощность 3000
Двигатель Mitsubishi
Расход топлива при 100% нагрузке, л/час 397.2
Расход топлива при 75% нагрузке, л/час 298

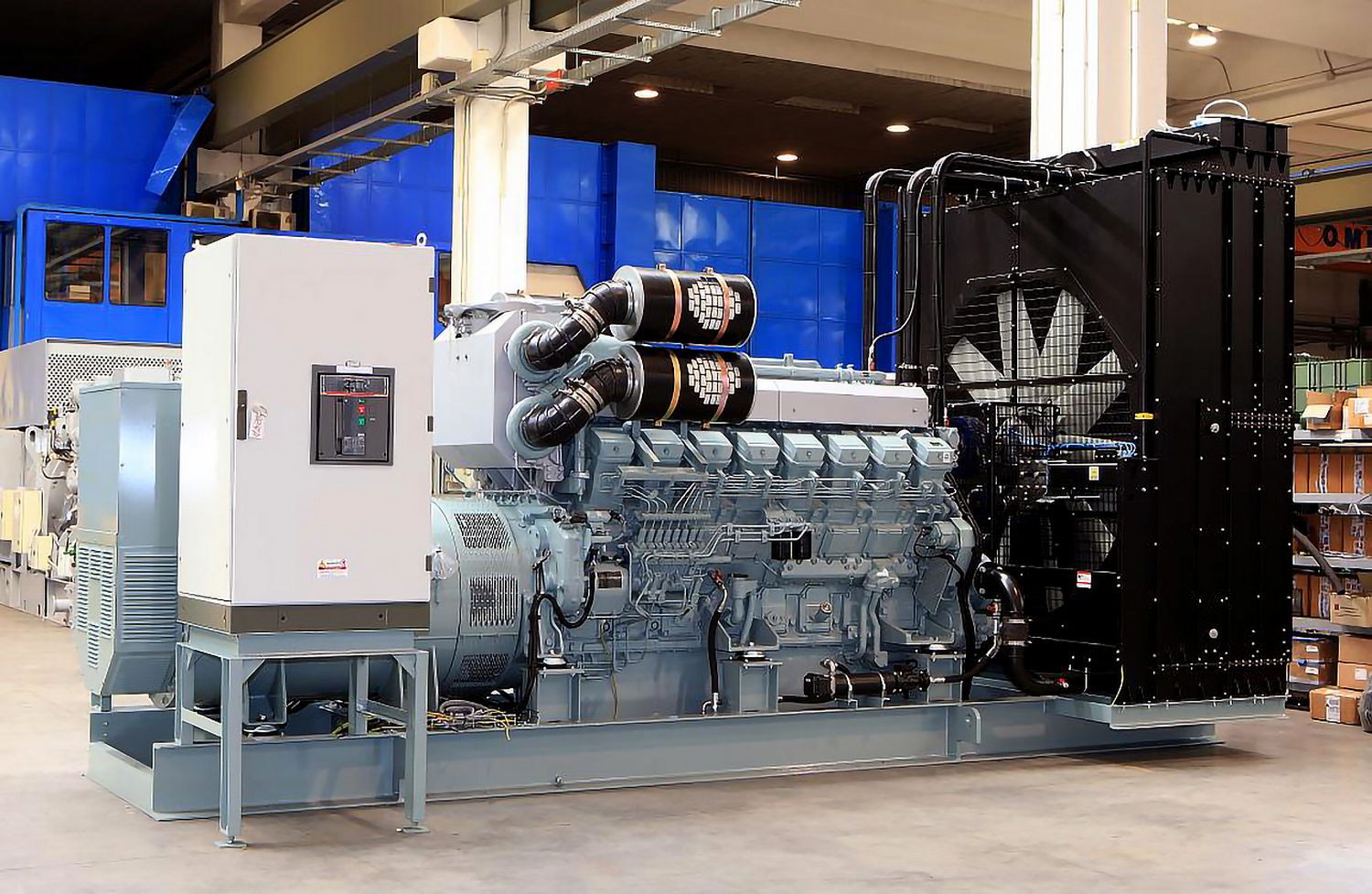

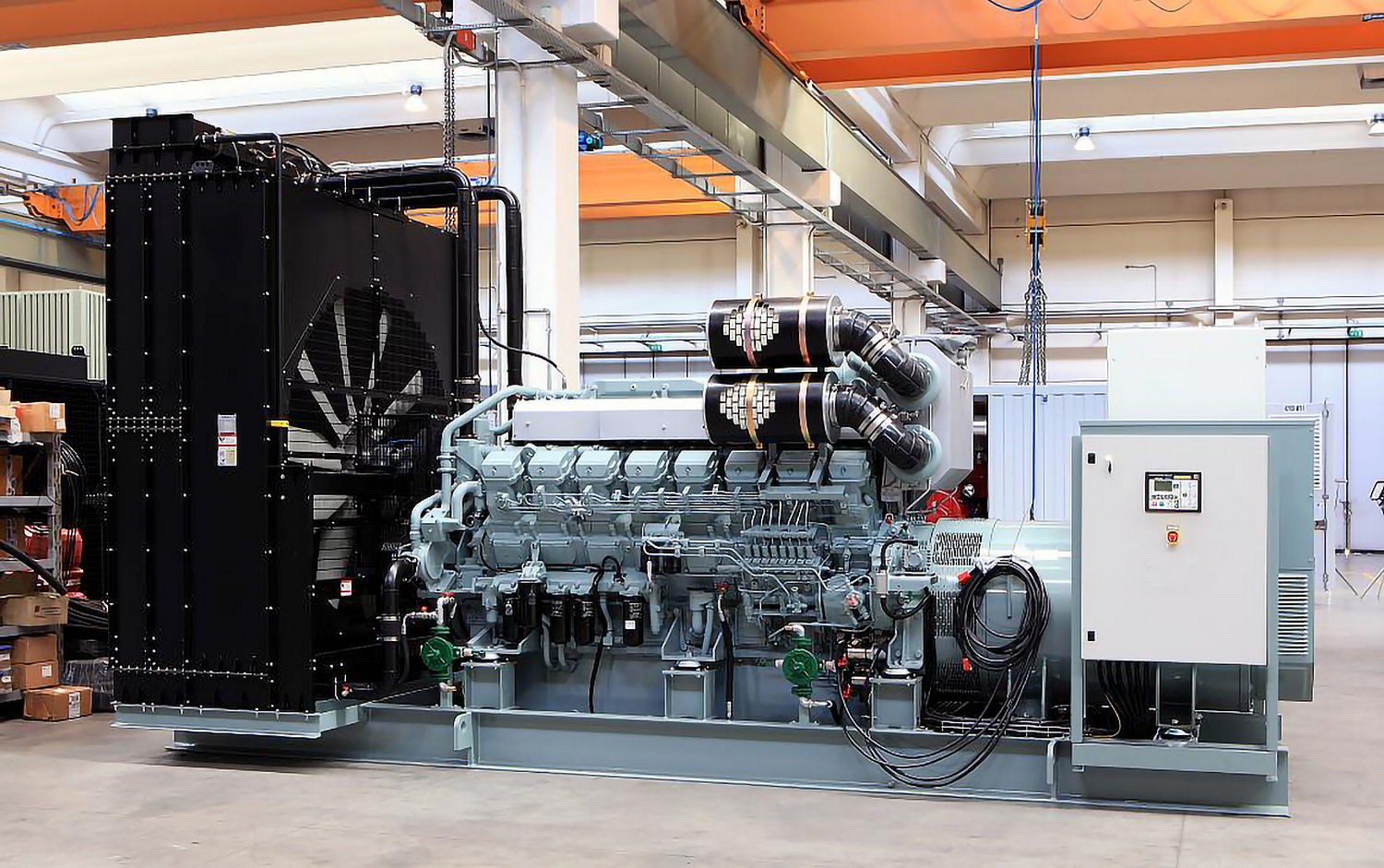

Фотографии двигателя Mitsubishi S16R-PTA2

Краткое позиционирование модели

Дизельная электростанция Техэкспо ТЭ.1500x2С-Т400-2РН Mitsubishi (3000 кВт / 3 МВт) представляет собой двухагрегатный комплекс на базе двигателей Mitsubishi S16R-PTA2. Разделение общей мощности между двумя генераторными модулями дает больше возможностей при построении схемы электроснабжения, чем использование одной ДГУ на 3 МВт: агрегаты можно распределить по отдельным секциям либо объединить для совместной работы на общую нагрузку. Такой подход может применяться при проектировании энергоснабжения объектов атомной промышленности, где состав оборудования, категории надежности и требования к резервированию определяются проектной документацией.

Двухагрегатная архитектура: общая мощность 3000 кВт формируется двумя генераторными модулями, что позволяет гибко распределять нагрузку по секциям.
Силовая часть: используются 16-цилиндровые V-образные двигатели Mitsubishi S16R-PTA2 рабочим объемом 65,4 л.
Высоковольтное подключение: генераторная часть может быть выполнена на напряжение 6,3 или 10,5 кВ.
Управление комплексом: доступны АВР, параллельная работа ДГУ, SCADA и удаленный мониторинг.
Интеграция в энергообъект: комплекс может проектироваться совместно с КТП, распределительными устройствами и дополнительным топливным хозяйством.

Практический сценарий выбора

Техэкспо ТЭ.1500x2С-Т400-2РН Mitsubishi целесообразно рассматривать там, где крупную нагрузку необходимо разделить между несколькими независимыми секциями электроснабжения. Например, один агрегат может быть связан с одной группой ответственных потребителей, второй - с другой, а при соответствующей проектной схеме установки могут работать совместно. Такой принцип дает возможность точнее увязать резервную генерацию со структурой распределительной сети и заранее предусмотреть различные эксплуатационные режимы.

Разделить резервируемые потребители по секциям и категориям надежности и определить расчетную нагрузку каждой группы.
Проверить, достаточно ли мощности одного агрегата для сохранения приоритетных функций при выводе второго оборудования из работы.
Определить необходимость раздельной или параллельной работы двух ДГУ в штатных и аварийных режимах.
Выбрать напряжение 6,3 или 10,5 кВ и согласовать его с существующими РУ, трансформаторами и кабельными линиями.
Проработать алгоритмы переключений, электрические блокировки, релейную защиту и взаимодействие комплекса с АВР и SCADA.
Предусмотреть условия обслуживания каждого агрегата, топливное хозяйство и возможность сохранения питания приоритетной нагрузки во время регламентных работ.

Для сравнения двухагрегатной схемы с другими вариантами построения генерации можно перейти в раздел дизельных электростанций 3000 кВт.
