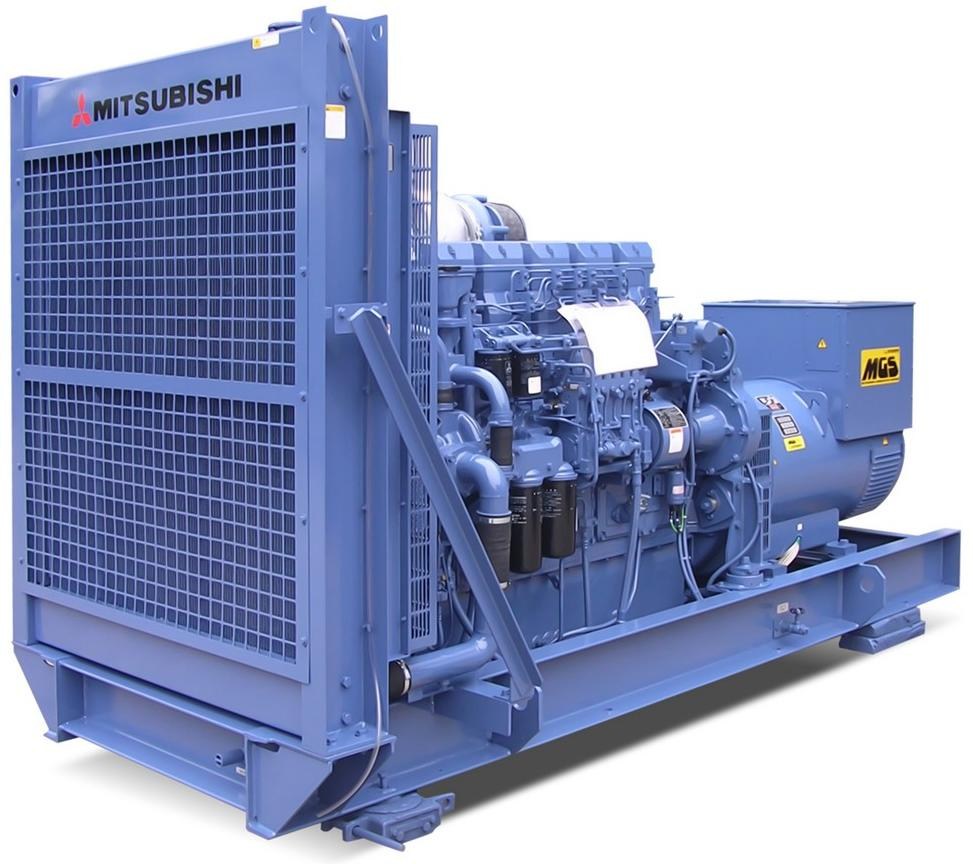

Дизельная электростанция (ДГУ) Mitsubishi MGS0450B (375 кВт)

Мнение главного инженера проектов “Техэкспо” – Ишина Игоря

Mitsubishi - простой и надежный двигатель для резерва в диапазоне больших мощностей. Его стоит выбирать, когда нужна понятная механика, хорошая цена и стабильная работа; при резких ступенчатых нагрузках важно учитывать прием нагрузки.

Производитель: Mitsubishi (Япония)
Номинальная мощность: 375 кВт / 469 кВА
Максимальная мощность: 412 кВт / 515 кВА
Двигатель: Mitsubishi S6A3-PTA (Япония)
Дополнительные опции: Контейнер / шасси / АВР / бак / SCADA
под заказ
Запросить КП В корзину

Технические характеристики

Двигатель Mitsubishi S6A3-PTA

Объём двигателя, л18.6
СтранаЯпония
Максимальная мощность, кВт430.00
Объём масляной системы, лNULL
Расположение цилиндров6, рядное
Тип охлаждения двигателяжидкостное
Частота вращения, об/мин1500
Расход топлива при 100% нагрузке, л/час109.3
Расход топлива при 75% нагрузке, л/час82

Генератор переменного тока

Габариты ДЭС

Габариты, мм 3345x1555x1720
Ёмкость бака, л 1000, 3000 или 5000
Масса, кг 6600

Прочее

Номинальная мощность 375
Двигатель Mitsubishi
Расход топлива при 100% нагрузке, л/час 109.3
Расход топлива при 75% нагрузке, л/час 82

Краткое позиционирование модели

Дизельная электростанция Mitsubishi MGS0450B номинальной мощностью 375 кВт (469 кВА) японского производства оснащена шестицилиндровым рядным двигателем Mitsubishi S6A3-PTA с жидкостным охлаждением. Максимальная электрическая мощность установки составляет 412 кВт (515 кВА). ДГУ можно использовать для резервного электроснабжения городских котельных и тепловых пунктов, где необходимо поддерживать работу циркуляционных насосов, автоматики котлов, систем подпитки и диспетчерского оборудования. При подборе учитывают пусковые токи насосных электродвигателей, последовательность подключения оборудования и требования к безопасной работе тепловых установок. Подобные задачи решают при организации электроснабжения котельных, насосных и тепловых станций.

Номинальная мощность 375 кВт: соответствует полной мощности 469 кВА. Максимальная мощность составляет 412 кВт (515 кВА). При расчете резервного электроснабжения учитывают активную и реактивную нагрузку, пусковые токи электродвигателей и допустимые режимы эксплуатации ДГУ.

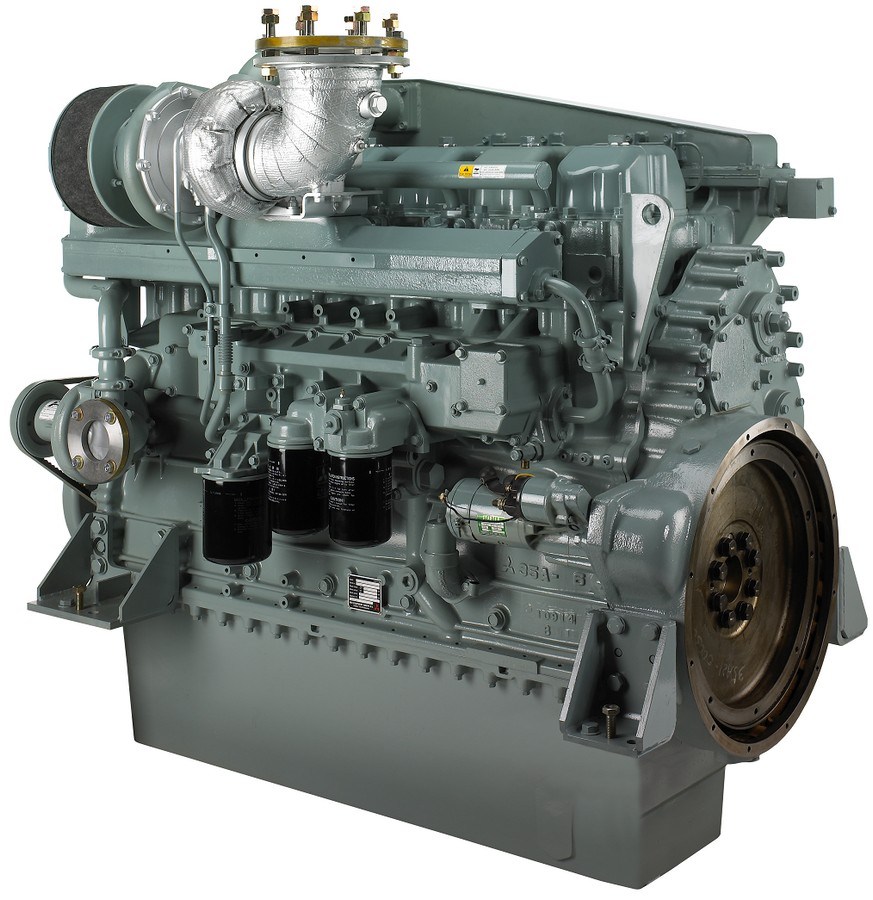

Двигатель Mitsubishi S6A3-PTA: шестицилиндровый рядный дизель рабочим объемом 18,6 л с жидкостным охлаждением и частотой вращения 1500 об/мин.
Мощность двигателя: максимальная механическая мощность составляет 430 кВт. При подборе установки для насосного оборудования проверяют способность генератора принимать расчетные ступени нагрузки без недопустимых отклонений напряжения и частоты.
Генераторная часть: предусмотрены варианты альтернаторов Mecc Alte ECO40-1L/4, Stamford HC544C, Leroy Somer LSA 47.2 M7 и Marelli MJB 355 SA4. Конкретное исполнение выбирают с учетом пусковых характеристик насосов и требований к регулированию напряжения.
Расход топлива: 82 л/ч при 75% нагрузке и 109,3 л/ч при полной нагрузке. Эти показатели используют для предварительного расчета потребности в дизельном топливе и организации его пополнения при резервной работе котельной.
Габариты и масса: размеры 3345x1555x1720 мм, масса 6600 кг. Электростанция представлена в открытом исполнении с ручным запуском. Контейнер, шасси, АВР, дополнительный топливный бак и система SCADA предусмотрены как опции, состав которых согласовывают отдельно.

Практический сценарий выбора

В городской котельной Mitsubishi MGS0450B может обеспечивать резервное питание сетевых и циркуляционных насосов, оборудования подпитки отопительного контура, автоматики котлов, систем контроля давления, вентиляции и диспетчеризации. При отключении внешней сети важно сохранить питание контроллеров безопасности и обеспечить предусмотренный проектом режим циркуляции теплоносителя. Если продолжение работы котлов невозможно, резервное питание должно позволять выполнить их контролируемую остановку. Особенность котельной заключается в технологической взаимосвязи насосов, горелочного оборудования, запорной арматуры и систем контроля. Поэтому при проектировании резервного электроснабжения определяют приоритетные потребители, проверяют пусковые характеристики насосов и согласовывают алгоритмы переключения с автоматикой тепловой установки.

Рассчитать нагрузку насосного оборудования: определить потребление сетевых, циркуляционных и подпиточных насосов, вентиляции, электроприводов арматуры и вспомогательных систем с учетом рабочих и аварийных режимов.
Проверить пусковые токи: оценить запуск насосных электродвигателей, характеристики устройств плавного пуска и частотных преобразователей. Предусмотреть последовательное включение агрегатов, чтобы ограничить провалы напряжения.
Согласовать алгоритмы безопасности котлов: определить оборудование, необходимое для контроля пламени, давления, температуры, тяги и безопасного прекращения подачи топлива. Проверить технологические блокировки при исчезновении и восстановлении электропитания.
Обеспечить работу системы управления: предусмотреть ИБП для контроллеров, диспетчерских серверов, средств связи и измерительного оборудования, которому требуется непрерывное питание на время запуска ДГУ.
Организовать автоматическое резервирование: определить необходимость АВР, порядок подключения насосных групп и условия повторного запуска котлов. Исключить автоматическое включение горелочного оборудования без подтверждения готовности систем циркуляции и безопасности.
Подготовить условия размещения: рассчитать запас топлива по фактической нагрузке и требуемому времени резервирования, предусмотреть вентиляцию, отвод выхлопных газов, противопожарные мероприятия и доступ для обслуживания. При наружной установке согласовать контейнерное исполнение с учетом климатических условий.

Для сравнения характеристик и выбора оборудования близкой мощности рассмотрите дизельные электростанции класса 380 кВт. Специалисты «Техэкспо» помогут подобрать комплектацию Mitsubishi MGS0450B с учетом мощности насосного оборудования, требований к автоматике котлов, пусковых нагрузок, резервированию и условий размещения электростанции.
