Поставка двух ДЭС 250 кВт, ПНР, ШМР, Астраханская область
Задача
Решение
Закажите расчет бюджета аналогичного проекта
ЗаказатьОсобенности проекта
Для компании, работающей в сфере производства санитарно-технических работ, монтажа отопительных систем и оборудования для кондиционирования воздуха ООО «Техэкспо» успешно реализовало проект по поставке и введению в эксплуатацию двух ДЭС на базе двигателей Doosan в цельносварных всесезонных контейнерах.
В соответствии с особенностями площадки установки ДЭС и особыми требованиями к их автономности в комплекте поставки также были предусмотрены АВР и нагрузочные модули.
Проект в цифрах
общая мощность
год реализации
регион проекта
вид поставки

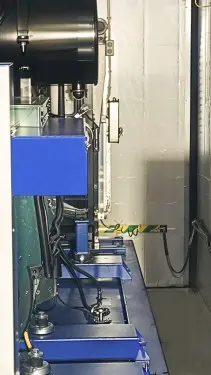

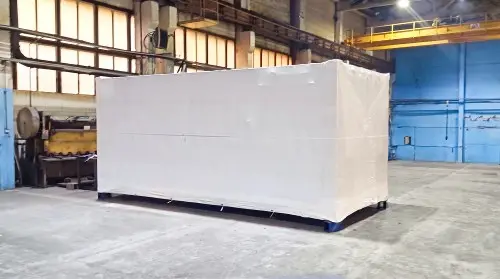

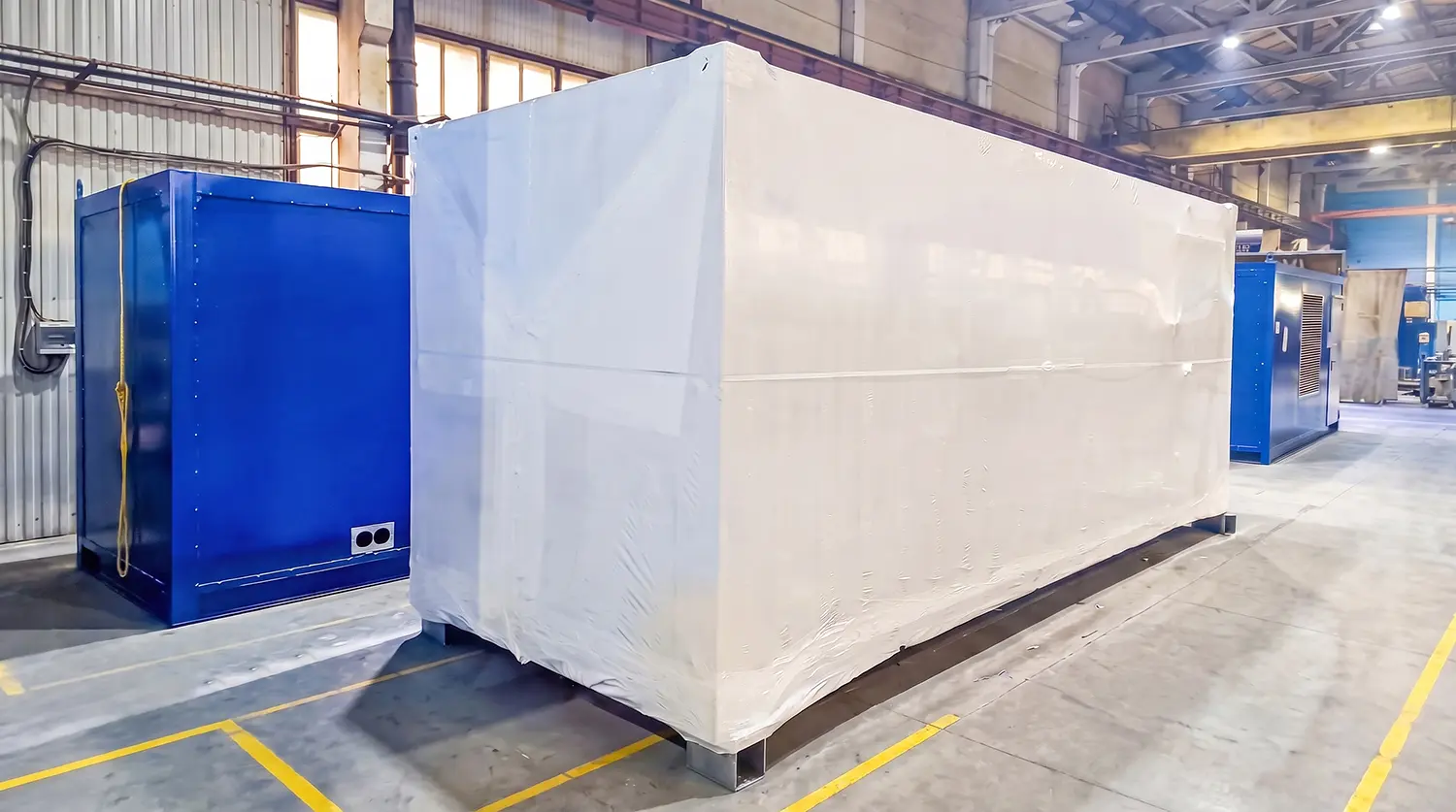

Фотогалерея
10
Детали проекта

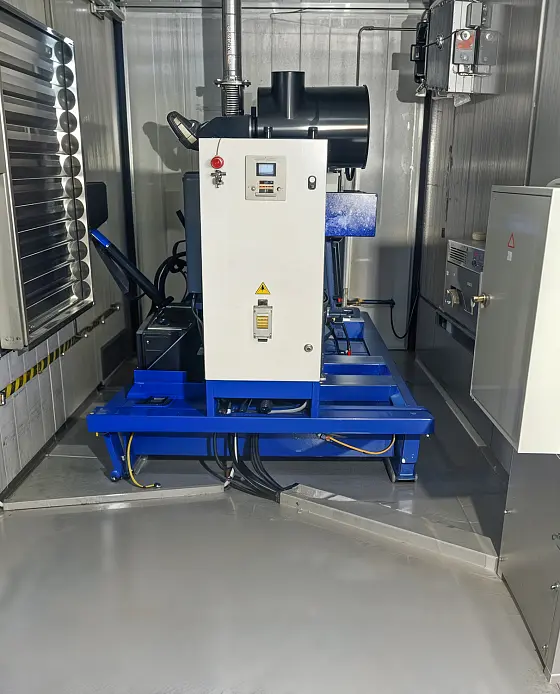

Общие характеристики дизельной электростанции ТЭ.250С-Т400-2РН:
-
Мощность номинальная, кВт — 250;
- Мощность максимальная, кВт — 275;
- Напряжение, В — 400/230;
- Количество фаз — 3;
- Частота, Гц — 50;
- Номинальный ток, А — 451;
- Расход топлива при 50% мощности, л/ч — 31,3;
- Расход топлива при 75% мощности, л/ч — 47;
- Расход топлива при 100% мощности, л/ч — 63,1;
- Уровень шума (dB/7м) — 92;
- Глушитель — промышленный.
Основные характеристики двигателя HYUNDAI (DOOSAN) P126TI-II:
-
Количество цилиндров — 6;
- Расположение цилиндров — рядное;
- Тактность двигателя — 4;
- Рабочий объём двигателя, л — 11,051;
- Система охлаждения — жидкостная;
- Система впуска воздуха — с турбонаддувом и промежуточным охлаждением воздуха;
- Частота вращения коленвала, об/мин — 1 500;
- Удельный расход топлива, г/кВт*ч — 205.
Основные характеристики генератора TSS-SA-260 SAE 1/14 (М17):
-
Постоянная мощность, кВт — 260;
- Тип генератора — бесщёточный, синхронный;
- Система возбуждения — SHUNT;
- Напряжение, В — 400/230;
- Номинальный ток, А — 469.
Полный перечень выполненных работ по проекту

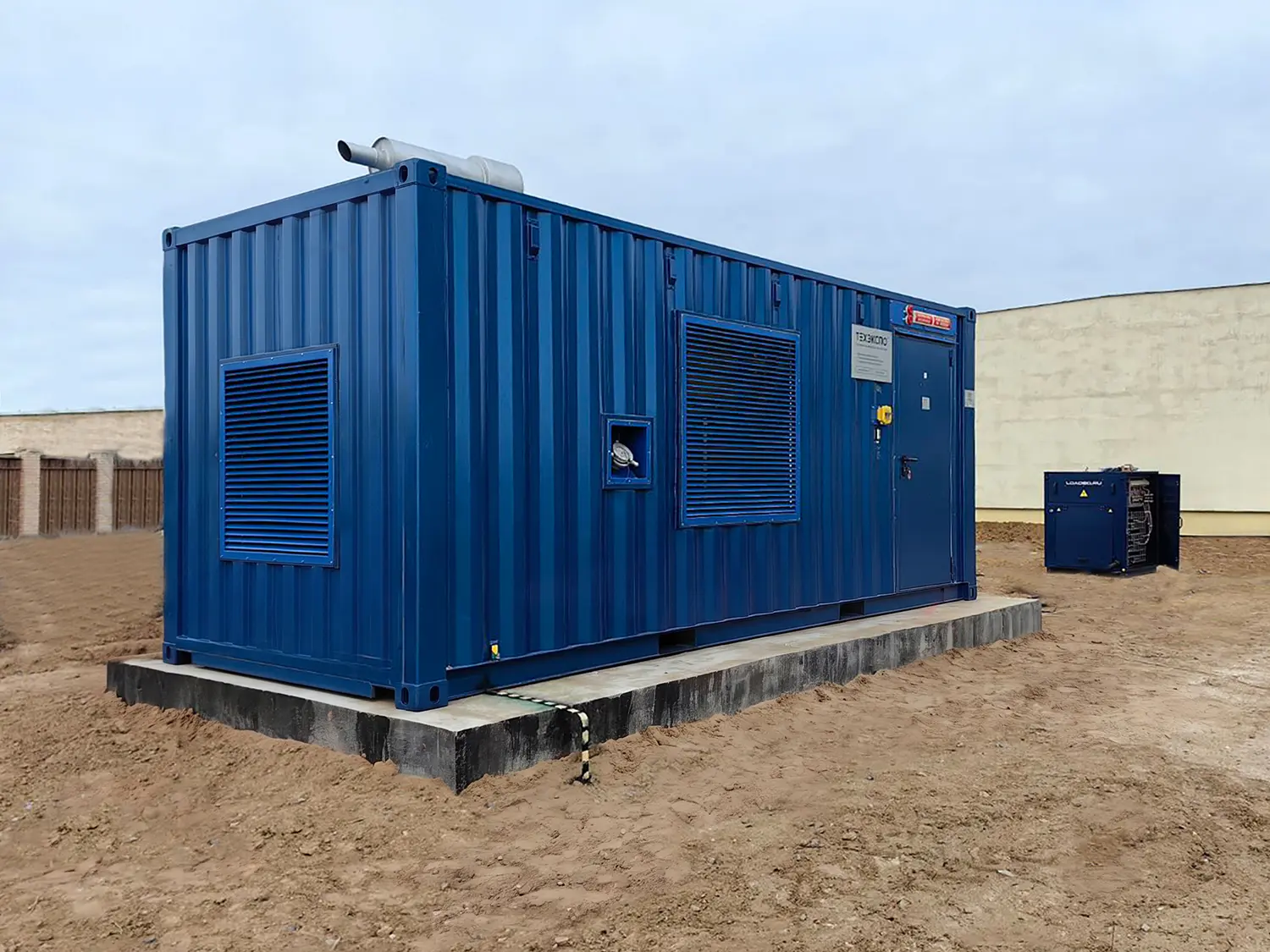

- Поставка дизельных электростанций ТЭ.250С-Т400-2РН (двигатель Doosan P126TI-II) в цельносварном контейнере «Север» арктического исполнения с габаритами 6058х2438х2591 мм в комплекте: АВР, нагрузочный модуль 120 кВт;
- Шеф-монтажные работы;
- Пусконаладочные работы.

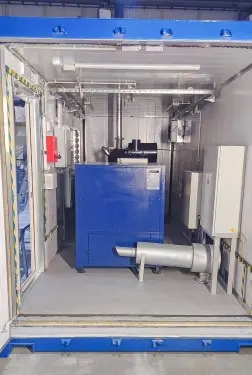

Основные характеристики контейнера:
- Тип контейнера — цельносварной арктического исполнения
- Габариты (ДхШхВ), мм — 6058х2438х2591;
- Масса (общая), кг —5 900;
- Глушитель — промышленный;
- Освещение — основное (220В) и аварийное (24В);

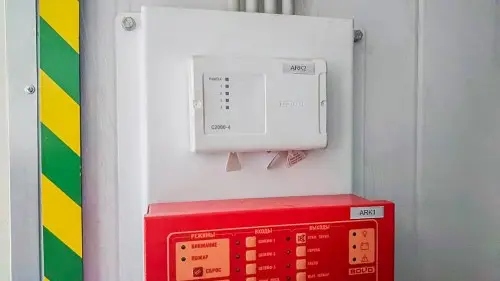

- Пожаротушение — автоматические системы сигнализации (ОПС) и пожаротушения;

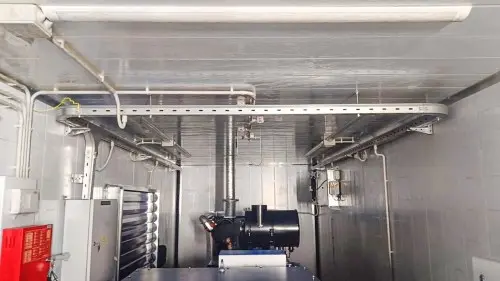

- Вентиляция — приточно-вытяжная вентиляция на базе клапанов с автоматическими электроприводами;
- Отопление — электроконвекторы (220В) с терморегуляторами;
- РУ — щит собственных нужд (ЩСН).

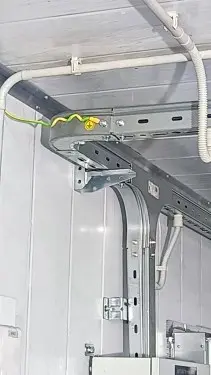

В дополнительные опции поставки вошли также: блок АВР 250-320 кВт (630А), система подзарядки аккумулятора, система электрического подогрева блока двигателя, монтажный комплект АВР, система ручной подкачки масла и тосола (антифриза), система аэрозольного пожаротушения, контур заземления для контейнера, дополнительный отсек контейнера УБК, съемная торцевая стенка УБК, дополнительные клапаны, кабель, лотки, теплоизоляция выхлопа внутри контейнера, ящик ЩРН и нагрузочный модуль 120 кВт.
На объекте Заказчика специалисты «Техэкспо» выполнили расширенный объем пусконаладочных работ:
-
проверка целостности оборудования;

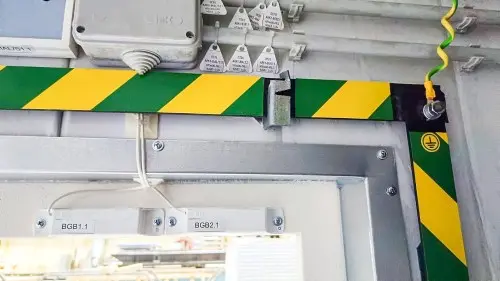

- проверка наличия защитного заземления;
- подключение к ДЭС силового кабеля, кабеля собственных нужд, контрольного кабеля;
- подключение силового и контрольного кабелей к АВР;
- проверка уровней рабочих жидкостей (охлаждающей воды, масла, топлива), уровня заряда АКБ, удаление воздуха из топливной системы;
- проверка работы подогревателя охлаждающей жидкости;
- проверка работы статического зарядного устройства аккумуляторных батарей;
- пуск ДЭС;
- проверка работы датчика уровня топлива;
- проверка работы аварийных защит ДЭС;
- проверка правильности чередования фаз;
- проверка работы силового шкафа с автоматическим выключателем;
- проверка герметичности систем (топливоподачи, охлаждения, масла);
- проверка качества электроэнергии;
- проверка пуска ДЭС по сигналу от АВР;
- проверка работы АВР;
- проверка работы ДЭС под нагрузкой;
- замер параметров работы ДЭС;
- инструктаж персонала Заказчика, сдача работ Покупателю, составление акта выполненных работ.
Испытания под нагрузкой были проведены с шагом 25, 50, 75, 100, 110 % в течении часа.
Гарантийный срок на электростанции составляет 24 месяца с даты отгрузки или 2000 часов наработки.

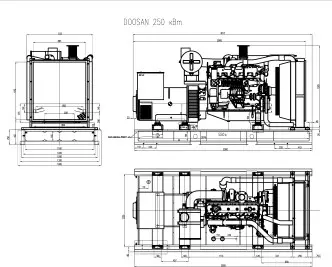

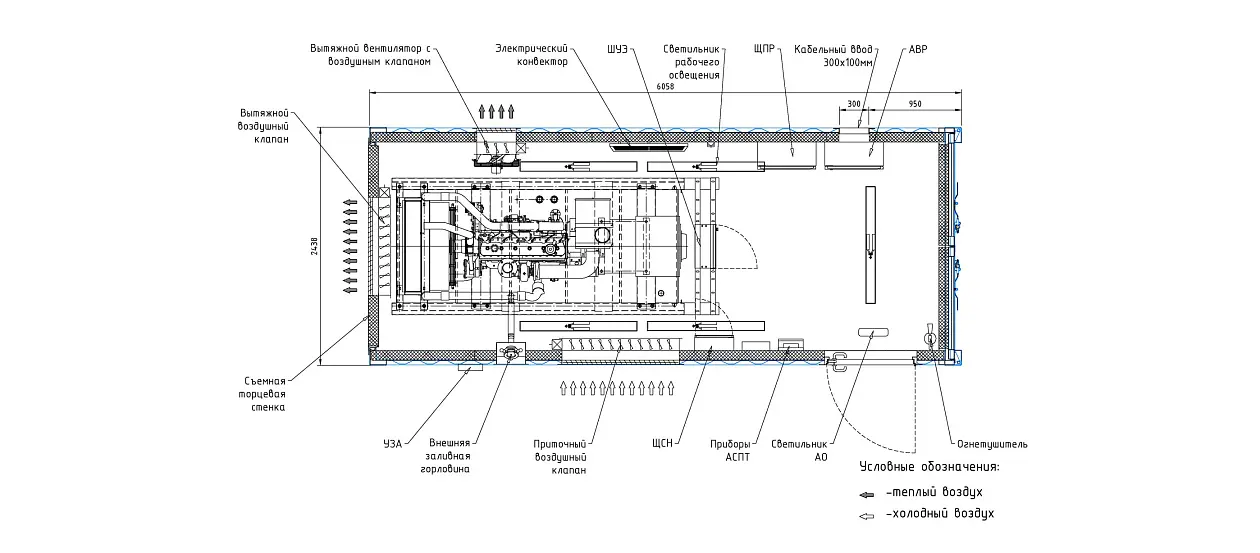

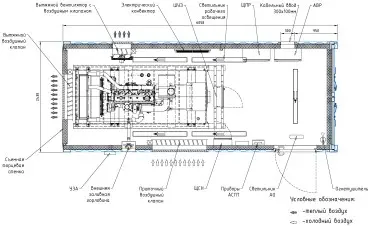

Чертежи
