Дизельные электростанции для очистных сооружений, насосных станций и теплостанций

ООО «Техэкспо» предлагает дизельные электростанции для аварийного энергоснабжения очистных сооружений и насосных станций Водоканала и для теплосети. Мы производим ДГУ номинальной мощностью от 16 до 1500 кВт (двигатели – от бюджетных Doosan до дорогих британских Cummins), в контейнерах, кожухах, на шасси. Наше преимущество – опыт работы по 44-ФЗ и 223-ФЗ, а также строительно-монтажные и электротехнические работы. В нашем опыте работы – производство насосных станций. Примеры наших проектов:

ДГУ 50/400/520/1200 кВт  для «Калининградтеплосети»

Для «Калининградтеплосети» ООО «Техэкспо» обеспечило электроснабжение 4 районных теплостанции и станции технической воды «Прибрежный». Общая мощность поставленного энергетического оборудования – 2690 кВт. Самый мощный дизель-генератор был поставлен в РТС «Северная» - 1200 кВт, для районных тепловых станций «Балтийская» и «Восточная» - 520 кВт каждая, на РТС «Прибрежная» - 400 кВт, 50 кВт для СТВ «Прибрежная». Дизель-генераторные установки размещены в утепленных контейнерах собственного производства Техэкспо. На РТС «Прибрежная» установили электрооборудование на ВРУ-3 для переключения потребителя от дальнего сетевого ввода на дизель-генератор; на РТС «Северная» провели модернизацию секций РУ-04 - расширение функций, внедрение 44 контакторов - для переключения наиболее значимых потребителей электроэнергии от сети к ДГУ. Для каждого объекта установили силовой шкаф для переключения вручную между сетевыми вводами и ДГУ, шкафы автоматики, которые позволяют оператору дистанционно подключать важных потребителей к ДГУ.

Мы провели монтажные и строительные работы по организации наружной кабельной трассы и установке фундамента. Для подготовки трассы мы использовали специальную технику и дорабатывали траншеи вручную глубиной до одного метра. Уже на подготовленные трассы с песчаным основанием были протянуты кабели. Для устройства трубопровода мы использовали двухслойные трубы серии Kopoflex. На объекте РТС «Балтийская» мы установили специальную конструкцию для прокладки кабелей по внешней стене здания. Также для прокладки кабелей внутри помещения проводились работы по алмазному бурению горизонтальных отверстий в железобетонных перекрытиях. Фотогалерея>>>

Сервисная служба «Техэкспо» обладает необходимыми допусками и оборудованием для проведения приемо-сдаточных испытаний в соответствии с требованиями ГОСТ - лицензированная Ростехнадзором электролаборатория для проведения испытаний ДГУ.

• Рабочая и сметная документация на установку и подключение резервных источников теплоснабжения дизель-генераторов - том первый.pdf
• Рабочая и сметная документация на установку и подключение резервных источников теплоснабжения дизель-генераторов - том второй.pdf
• Рабочая и сметная документация на установку и подключение резервных источников теплоснабжения дизель-генераторов - том третий.pdf

Также для оперативного решения аварийных ситуаций на теплостанциях мы поставили для «Калининградтеплосети»  четыре передвижных дизельных электростанции мощностью 32 кВт, 100 кВт и 2х200кВт.

Рейтинг дизельных электростанций по мощности:

10 ДГУ общей мощностью 1600 кВт для ГУП "Водоканал Санкт-Петербурга"

В декабре 2020 года компания «Техэкспо» поставила 10 дизель-генераторных установок общей мощностью 1600 кВт для нужд ГУП «Водоканал Санкт–Петербурга». Это предприятие обеспечивает услугами водоснабжения и канализования жителей Петербурга - 5,3 миллиона человек, а также десятки тысяч предприятий и организаций города. Дизельные электростанции различной мощности: 640 кВт, 500 кВт, 300 кВт, 3х100 кВт, 2х40 кВт и 2х20 кВт установлены в погодозащитный шумоизоляционный кожух. Топливный бак встроен в рамы электростанций. Самая мощная дизель-генераторная электростанция - ТЭ.640С-Т400-2РП, номинальной мощностью 640 кВт. Вторая степень автоматизации и встроенный топливный бак объемом 700 литров позволяют обеспечить работу станции в автономном режиме в течение 5 часов при нагрузке 75%. Всепогодный шумозащитный кожух и наличие глушителя обеспечивает уровень шума работающей станции всего 69 Дб. В комплектацию дизельной электростанции входят также системы автоматической подкачки топлива из внешнего резервуара и комплект для дистанционного управления по сети GSM.

ДГУ мощностью 1500 кВт в контейнере для насосной станции АО "Мосводоканал"

В марте 2020 г. «Техэкспо» поставило для канализационной насосной станции «Люблинская» Мосводоканала дизельную электростанцию 1500 кВт. ДГУ автоматически запускается и обеспечивает электропитание резервируемой нагрузки при пропадании напряжения в питающей (магистральной) сети или выходе за установленные пределы напряжения питающей сети. ДГУ обеспечивает непрерывную работу при максимальных значениях вырабатываемой мощности в течение 5 часов без дозаправки топливом и моторным маслом. ДЭС автоматизирована с обеспечением автоматического приема нагрузки. Контейнер для ДГУ утепленный типа "Север" из гнутого металлического профиля толщиной 4 мм. Внутренняя обшивка стен и потолка - из оцинкованного профлиста 0,5 мм, пол – рифленый стальной лист 4 мм. В каркас контейнера встроены: монтажные проемы и опорные конструкции для крепления оборудования, воздушные клапаны, выхлопной газоход и устройства подключения наружных коммуникаций.

Четыре дизель-генераторные установки общей мощностью 500 кВт для предприятия геотермальной энергетики в Камчатском крае

Компания «Техэкспо» поставила четыре дизель-генераторные установки в Дальневосточный федеральный округ для крупнейшего в Камчатском крае поставщика энергии от тепла термальных вод АО «Тепло земли» (поставляет теплоэнергию для отопления ряда населенных пунктов в Елизовском районе). Дизельные электростанции будут использоваться в качестве резервного источника электроэнергии для объектов компании. Мы поставили две открытые ДГУ мощностью 100 кВт каждая и два дизель-генератора в утепленном контейнере типа «Север» с АВР мощностью 100 и 200 кВт. Контейнеры оборудованы автоматической системой вентиляции, щитом собственных нужд, системой газовыхлопа, системой автоматического пожаротушения, системой отопления, аварийного и основного освещения.

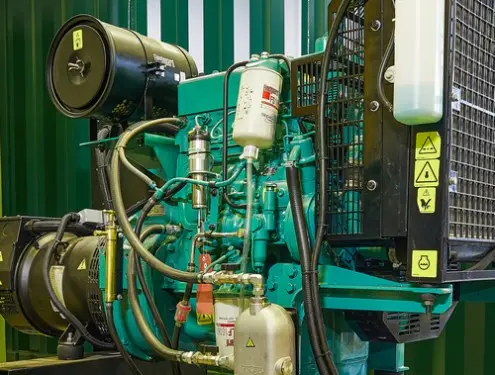

Две ДЭС с двигателями Cummins в контейнерах, СМР и модернизация котельных для ГУП «ТЭК СПб»

В 2020 г. ООО Техэкспо» осуществило для ГУП «ТЭК СПб» модернизацию двух котельных - комплекс строительных и электромонтажных работ с поставкой и пуско-наладкой двух дизель-генераторных установок на двигателях Cummins в контейнерах 3000 х 2440 х 2590 мм, 2-й степени автоматизации, с АВР. В рамках строительно-монтажных работ в соответствии с проектной документацией были перенесены сети канализации (колодцы), подготовлены фундамент ДГУ, заземление, уравнивание потенциалов, а также проведены кабельные линии 0,4 кВ и контрольные испытания электролабораторией.

Работы осуществлены в соответствии с проектной документацией:

«Модернизация котельной: строительно-монтажные работы с установкой ДГУ в контейнере (проектная и рабочая документация)»

Замена трансформаторной подстанции КТП, прокладка и подключение силового оборудования для ГУП «Водоканал Санкт-Петербурга»

Строительная служба компании «Техэкспо» в рамках проекта «Реконструкции комплектной трансформаторной подстанции наружного исполнения №2401 (КТПН 2401)» для ГУП «Водоканал Санкт-Петербурга» провела работы по замене трансформаторной подстанции, прокладке электрокабелей по территории площадки и подключению силового оборудования. Был произведен демонтаж существующего трехфазного трансформатора: 35 кВ мощностью 630 кВА и весом 2 тонны и демонтаж существующих бетонных блоков. Для подготовки фундамента КТП были проведены земляные работы: снятие существующего асфальтобетонного покрытия и разработка котлована под фундамент. Подготовлено основания фундамента и произведено бетонирование плиты под КТП. На подготовленный железобетонный фундамент была установлена монтажным краном блочная комплектная двух-трансформаторная распределительная подстанция в железобетонной оболочке, мощностью 1х630кВА, на напряжение 6 кВ.

Рабочая документация и чертежи оборудования:

• Рабочая документация КТПН №2401 Конструкции железобетонные.pdf
• Рабочая документация КТПН №2401 Проект организации строительства.pdf
• Рабочая документация КТПН №2401 Архитектурные решения .pdf
• Рабочая документация КТПН №2401 Силовое электрооборудование.pdf

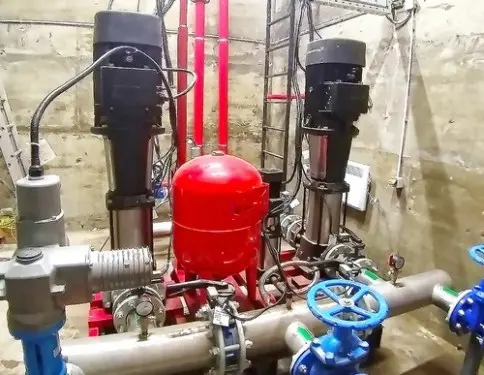

В 2020 г. ООО «Техэкспо» поставило две комплектные насосные установки в специальных сертифицированных контейнерах для вахтового поселка строителей нефтяной компании в Иркутской области. Наша компания изготовила для потребителей I категории надежности электроснабжения насосную станцию для пожаротушения (8 насосных агрегатов) и станцию водоснабжения. На собственном производстве мы изготовили два цельносварных контейнера габаритами 4500х3300х2700мм и 3000х3000х3000мм, 2 степени огнестойкости, с системами освещения, приточно-вытяжной  вентиляцией, отоплением электроконвекторами, охранной и пожарной сигнализациями Болид С2000, огнетушителями.

Насосная станция пожаротушения:

Насосы Grundfos CR 64-4-2 A-F-A-E-HQQE для пожаротушения (1 рабочий/1 резервный), производительность 82 м3/ч, напор 54 м.

Насосы Grundfos MAGNA1 40-100 F для циркуляции (1 рабочий/1 запасной), тип, производительность 15 м3/ч, напор 5 м.

Насосы Grundfos Hydro Solo FS CR 3-13 жокей (1 рабочий/1 запасной), производительность 3 м3/ч, напор 61 м.

Насосы Grundfos Unilift KP 250 A 1 (1 рабочий/1 запасной) для дренажа,  производительность 5 м3/ч, напор 5 м.

Насосная станция водоснабжения: три насоса Grundfos CR 10-5 A-FJ-A-E-HQQE, производительность 20 м3/ч, напор 40 м.

Работа насосной станции пожаротушения предусматривается в трех режимах – пожаротушения, ожидания и циркуляции. Срабатывание режима пожаротушения происходит от падения давления в наружной сети В2 (по датчику жокей-насоса) и от кнопок в помещении насосной и в здании КПП. В режиме ожидания поддерживается расчетное давление в сети. Для этого предусматривается установка жокей-насоса и мембранного напорного бака. При падении давления в системе включается жокей-насос. Если расход воды небольшой и жокей-насос справляется с восполнением утечки, то через некоторое время после достижения верхнего предела заданного давления он выключится. Если же расход воды значительный, то даже при работающем жокей-насосе давление продолжает падать. В этом случае, по сигналу второго реле давления, включается основной пожарный насос. Резервный агрегат включается при отказе основного.
