Поставка ИБП 600, ПНР, Приморский край
Задача
Решение
Закажите расчет бюджета аналогичного проекта
ЗаказатьОсобенности проекта

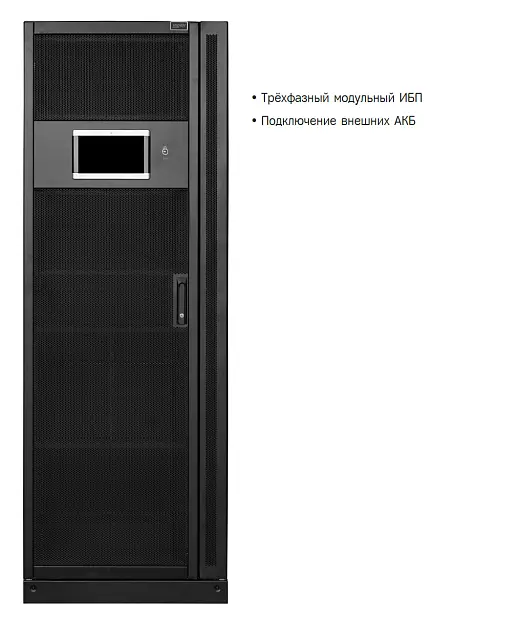

Для одного из удаленных объектов Заказчика компания «Техэкспо» поставила ИБП Hiden Expert HEM600/100X мощностью 500 кВт с комплектом аккумуляторных батарей на 5 минут автономной работы при нагрузке 385 кВт.
Технические характеристики оборудования:

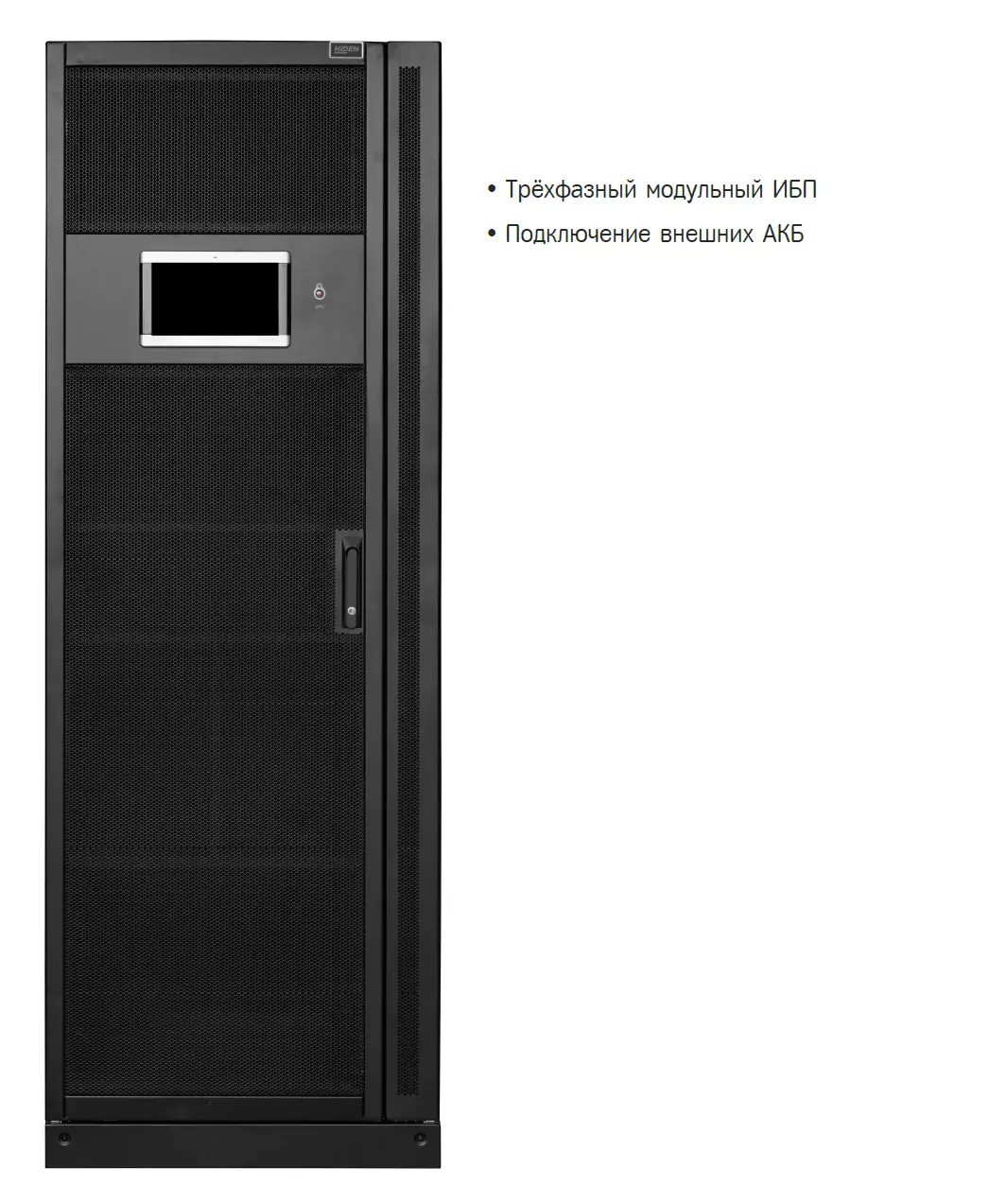

- Модель ИБП HEM600-100X;
- Полная мощность, кВА — 100-600;
- Количество модулей байпаса — 1;
- Мощность силового модуля — 100 кВА;
- Фазы на входе — 3 фазы;
- Фазы на выходе — 3 фазы№
- Форм-фактор — модульный / напольный;
- Входные параметры: номинальное входное напряжение, В — 380/400/415;
-
- Диапазон входной частоты, Гц — 40-70;
- Входной коэффициент мощности — ≥ 0,99;
- Тип входного соединения — клеммный терминал;
- Выходные параметры: номинальное выходное напряжение, В — 380/400/415;
-
- Точность выходного напряжения — ±1%;
- Выходная частота (режим работы от АКБ), Гц — 50/60;
- Выходной коэффициент мощности — 1;
- Крест-фактор — 3:1;
- Перегрузочная способность при работе от электросети: 110% — 60 мин; 125% — 10 мин; 150% —1 мин; >150% — 200 мс;
- Перегрузочная способность при работе через байпас: 110% — длительная работа; 110-125% — до 10 мин; 125-150% — до 1 мин; >150% — до 200 мс;
- КПД в режиме работы от электросети — 96%;
- КПД в экономичном режиме — 99%;
- КПД в режиме работы от батарей — 95%;
- Тип выходного соединения — клеммный терминал;
- Класс защиты — IP20;
- Уровень шума — 75 дБ при нагрузке 100%, 70 дБ при нагрузке 45%;
- Размер (ШхГхВ), мм — 700х1100х2000;
- Вес, кг — 721.
Проект в цифрах
общая мощность
год реализации
регион проекта
вид поставки
Фотогалерея
Детали проекта
Состав оборудования

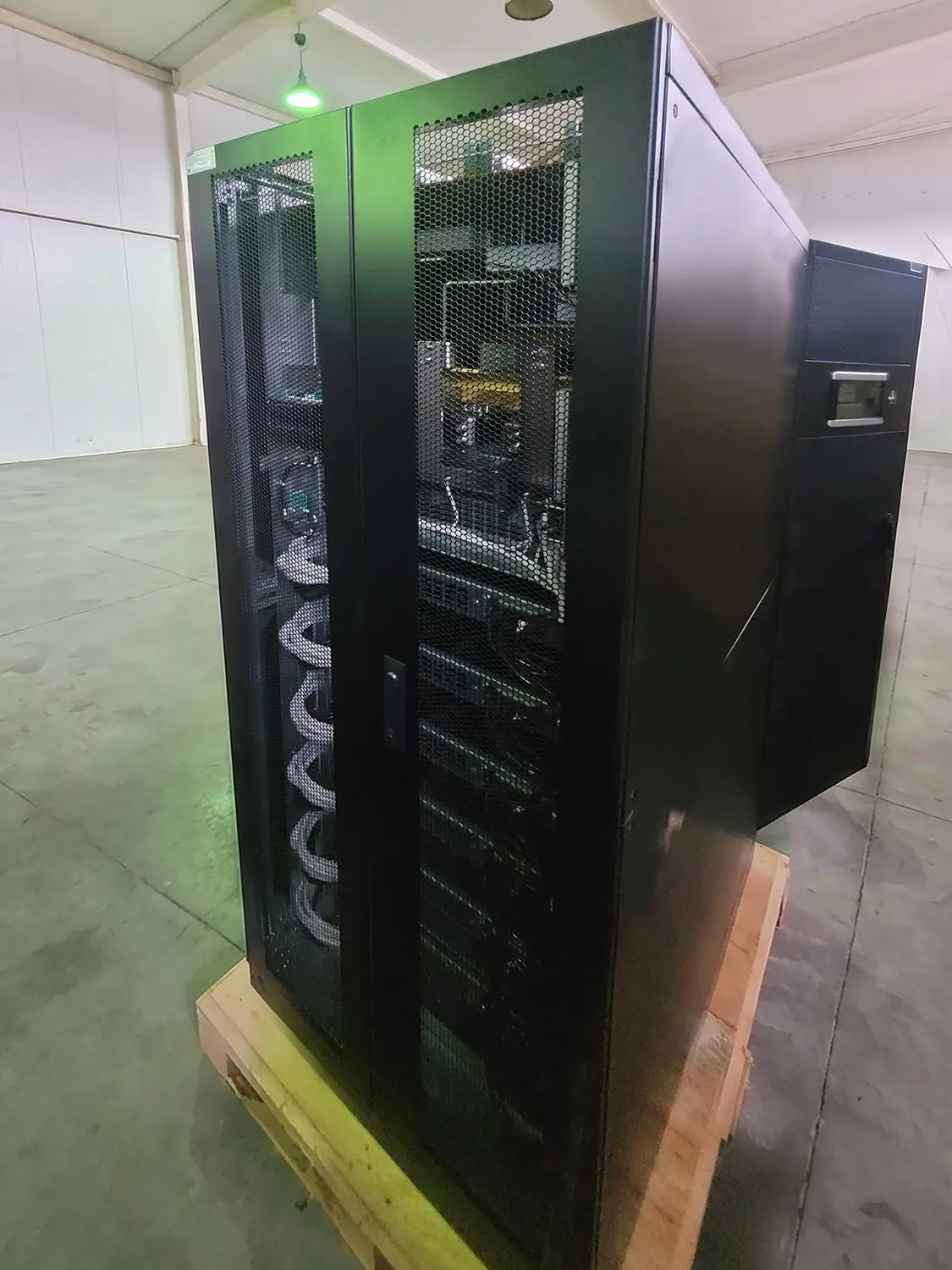

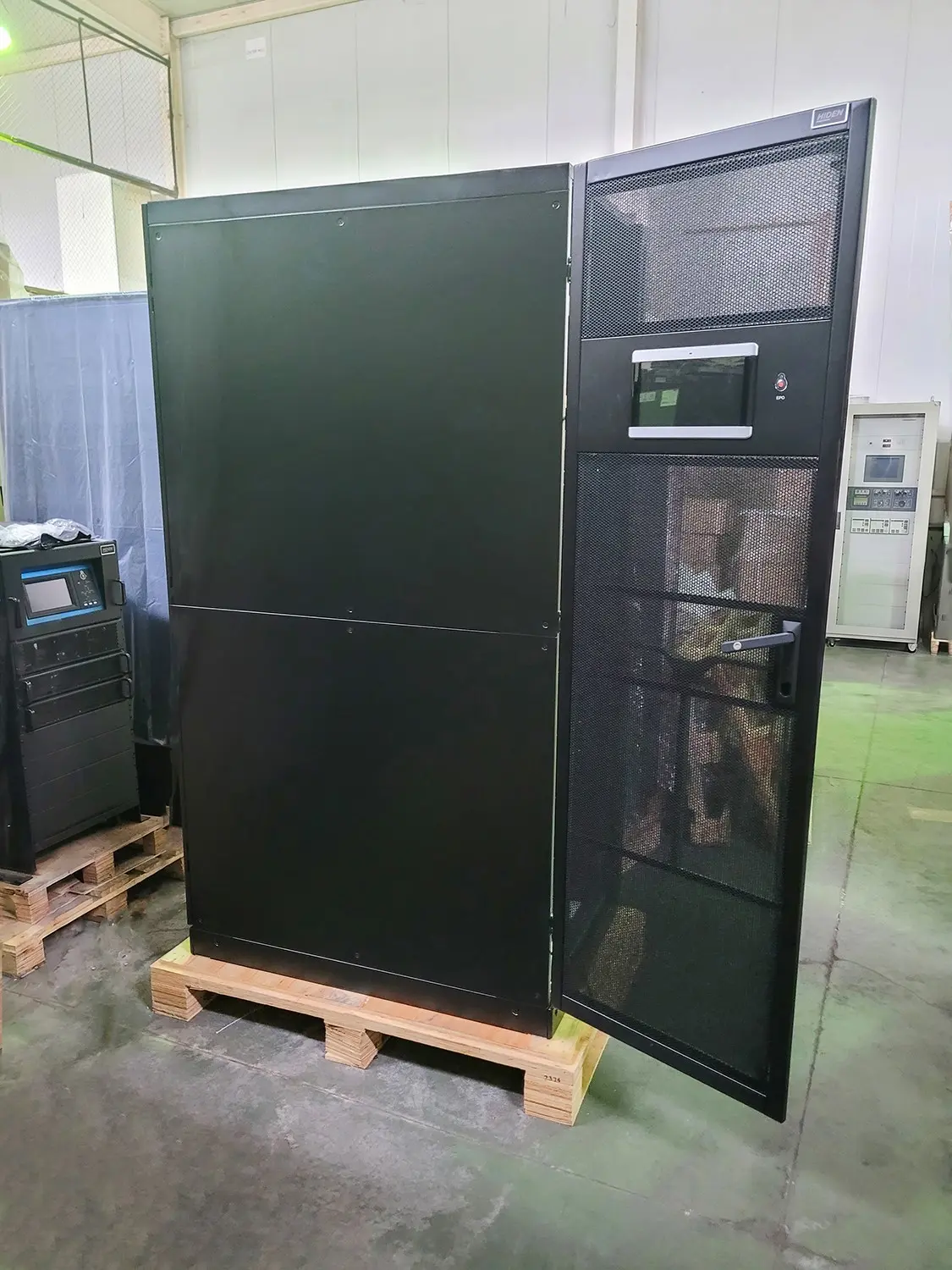

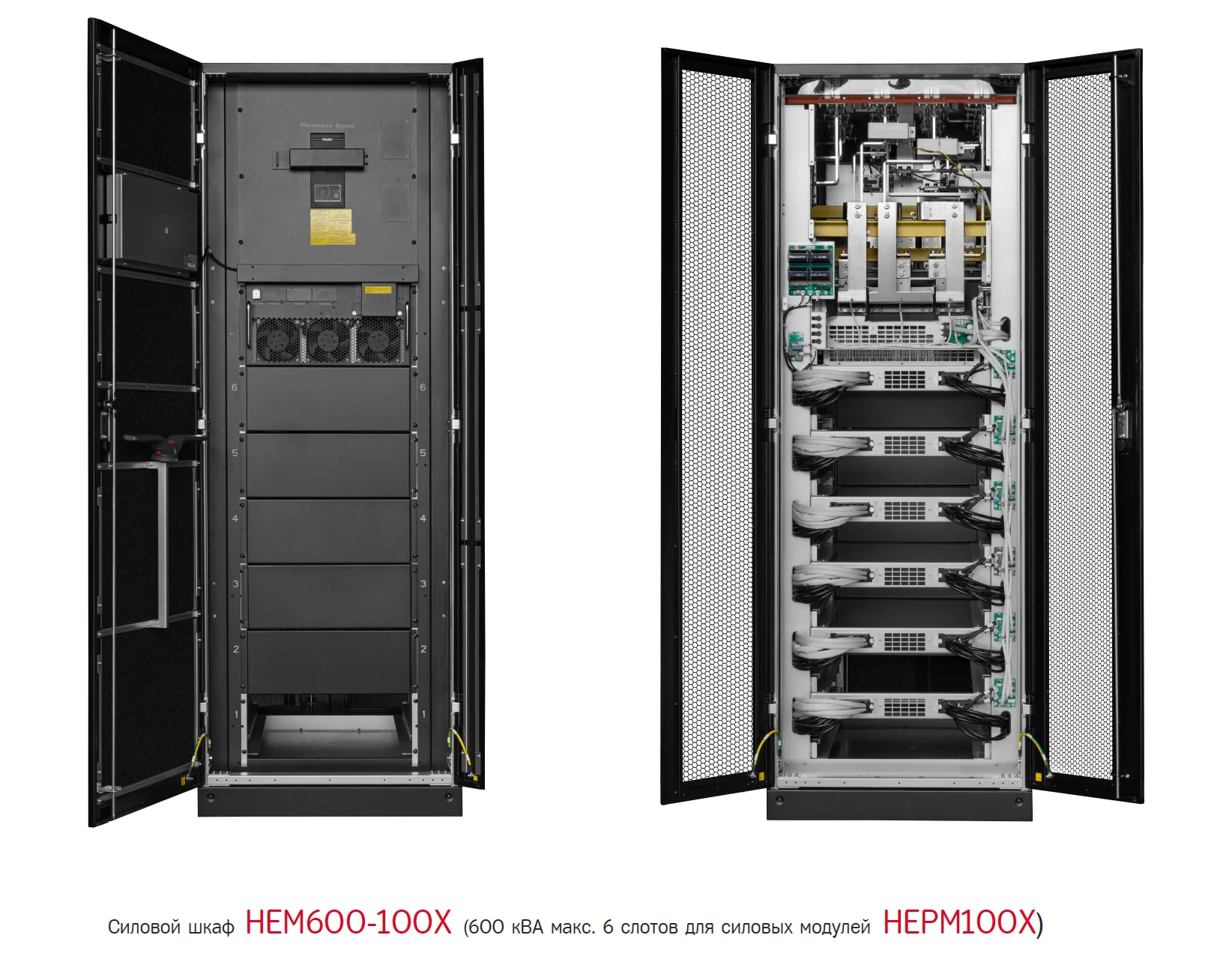

- Силовой шкаф HEM600-100X (600 кВА, максимально 6 слотов для силовых модулей HEPM100X), 1 ед.;

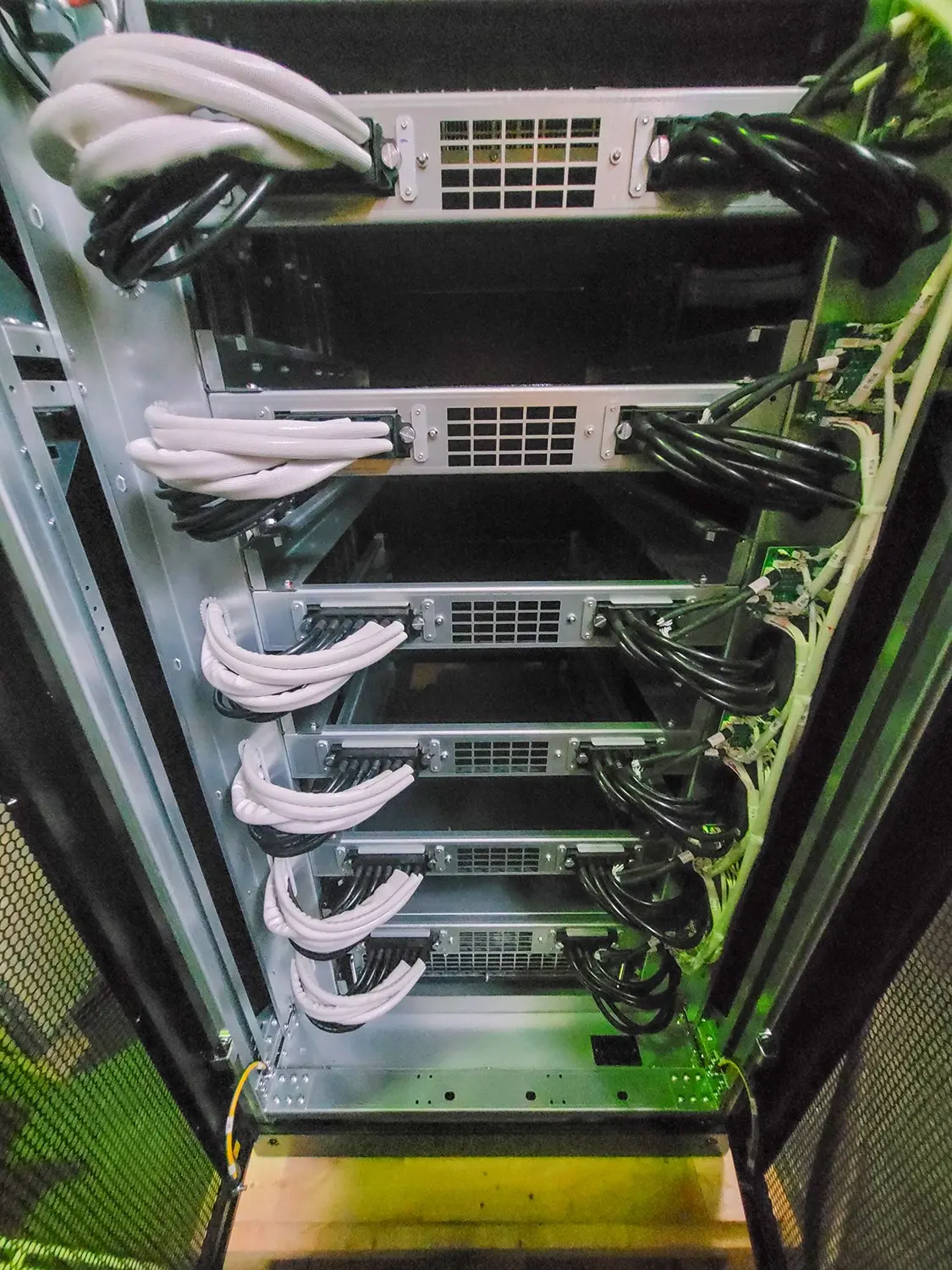

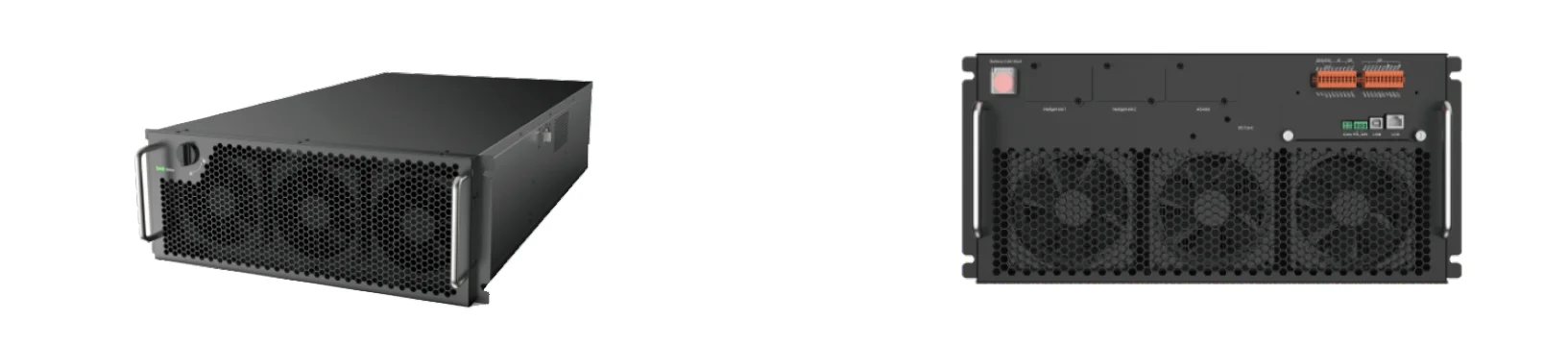

- Силовой модуль HEPM100X, 100 kVA/100 kW (PF=1), 5 ед.;
- Батарейный шкаф сборный PIR-1972-15188, IP20 (кол-во полок 5, с комплектом аккумуляторных батарей MNBMM 150-12 (40 шт), с комплектом перемычек, с батарейным размыкателем), 2 ед.;
- Плата сетевого управления Спутник П21, 1 ед.;
- СМБ Пульс Л480 на 80 АКБ, 1 ед.
ШМР и ПНР
Специалисты «Техэкспо» собрали оборудование, провели шеф-монтажные и пуско-наладочные работы, а также инструктаж и тренинг персонала.

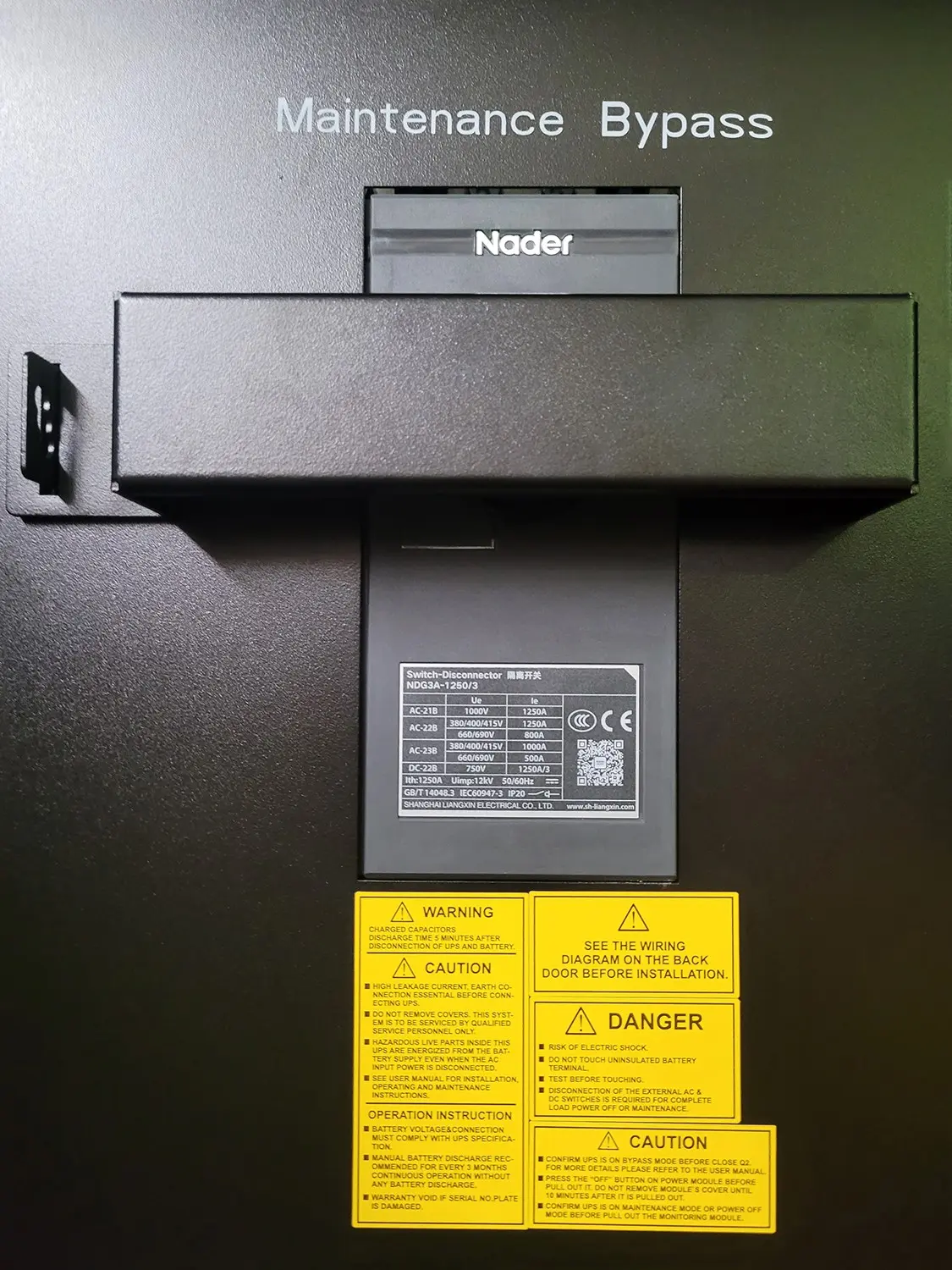

Так, в ходе работ была обновлена версия внутренней прошивки ИБП и выполнены необходимые работы по актуальным заводским сервисным бюллетеням. ИБП был проверен в нескольких режимах: нормальный, имитация пропадания входного напряжения (режим работы от батарей), работа в режиме статического байпаса, работа в режиме ручного (обходного механического) байпаса (переход на байпас и обратно без перерыва питания нагрузки).
