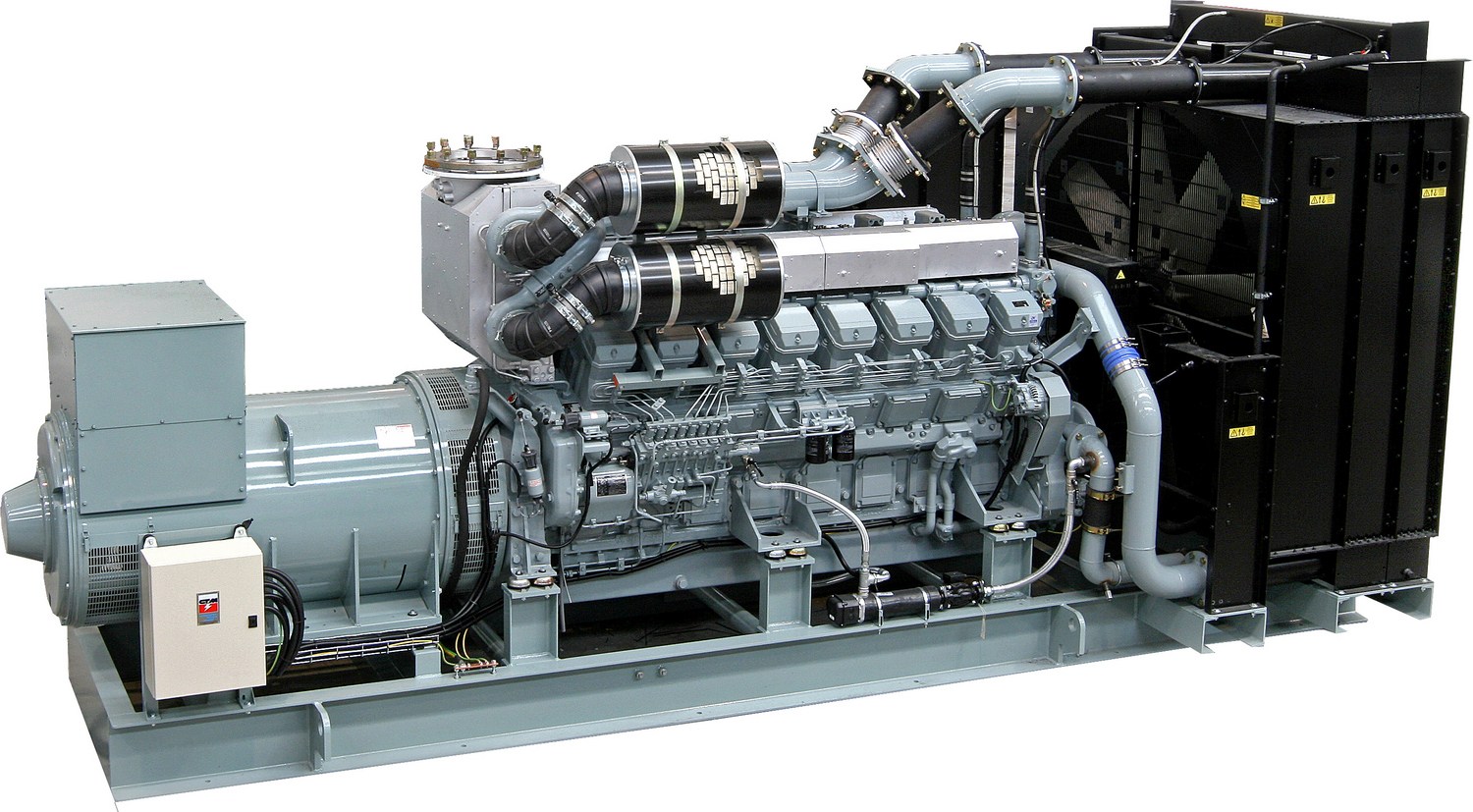

Дизельная электростанция (ДГУ) CTM M.1550 (1240 кВт)

Мнение главного инженера проектов “Техэкспо” – Ишина Игоря

CTM - сильный европейский вариант для ДГУ на базе Mitsubishi, особенно на больших мощностях. Его стоит рассматривать, когда заказчику нужна именно европейская сборка, надежная моторная база Mitsubishi и аккуратная комплектация под проект.

Производитель: CTM (Италия)
Номинальная мощность: 1240 кВт / 1550 кВА
Максимальная мощность: 1364 кВт / 1705 кВА
Двигатель: MTU 12V4000G14F (Германия)
Дополнительные опции: Контейнер / шасси / АВР / бак / SCADA
под заказ
Запросить КП В корзину

Технические характеристики

Двигатель MTU 12V4000G14F

Объём двигателя, л48.7
СтранаГермания
Максимальная мощность, кВт1420
Объём масляной системы, л260.00
Расположение цилиндров12, V-образное
Тип охлаждения двигателяжидкостное
Частота вращения, об/мин1500
Расход топлива при 100% нагрузке, л/час306.6
Расход топлива при 75% нагрузке, л/час230
Макс. автономия (при нагрузке 100%), ч3.3
Макс. автономия (при нагрузке 75%), ч4.3

Генератор переменного тока

Габариты ДЭС

Габариты, мм 5200x2000x2325
Ёмкость бака, л 1000, 3000 или 5000
Масса, кг 14900

Прочее

Номинальная мощность 1240
Двигатель MTU
Расход топлива при 100% нагрузке, л/час 306.6
Расход топлива при 75% нагрузке, л/час 230

Краткое позиционирование модели

Дизельная электростанция CTM M.1550 номинальной мощностью 1240 кВт (1550 кВА) итальянского производства оснащена 12-цилиндровым V-образным двигателем MTU 12V4000G14F с жидкостным охлаждением. Максимальная мощность установки составляет 1364 кВт. Для генераторной части предусмотрены альтернаторы Mecc Alte ECO46-2S/4, Stamford P7D, Leroy Somer LSA 51.2 S55 и Marelli MJB 450 LA4. ДГУ можно рассматривать для резервного электроснабжения предприятия по производству строительных материалов, где требуется обеспечить контролируемое завершение технологических операций при отключении внешней сети. Такие задачи решаются при организации электроснабжения промышленных предприятий.

Мощность 1240 кВт: позволяет рассматривать станцию для резервирования производственных участков с учетом расчетных нагрузок и режимов работы оборудования.
Двигатель MTU: 12-цилиндровый агрегат рабочим объемом 48,7 л с частотой вращения 1500 об/мин.
Генераторная часть: четыре варианта альтернаторов для согласования комплектации с требованиями к электрическим характеристикам и схеме подключения.

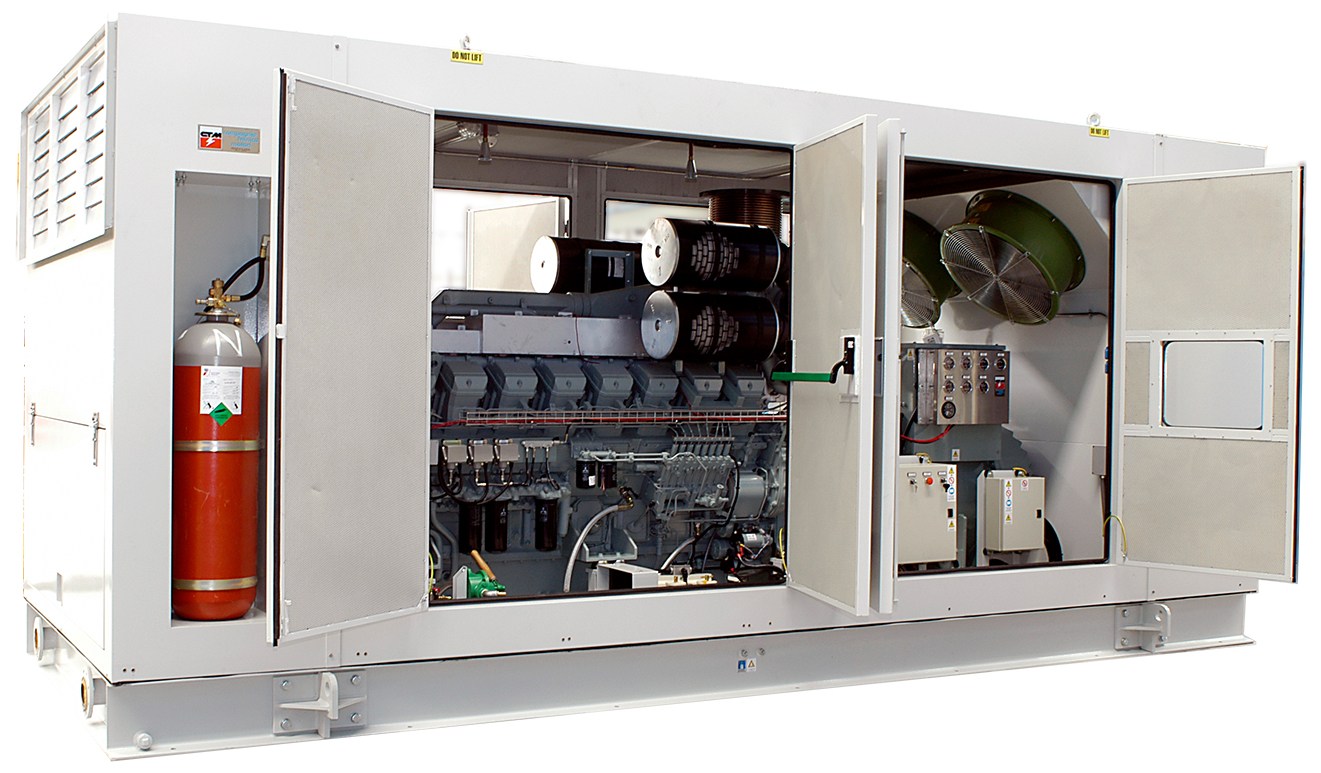

Размещение оборудования: возможность дополнительной комплектации контейнером или шасси в зависимости от условий эксплуатации и требований к площадке.
Автоматизация: АВР и SCADA доступны как дополнительные опции для переключения источников питания и диспетчерского контроля.
Топливное обеспечение: предусмотрены варианты баков емкостью 1000, 3000 или 5000 л для выбора конфигурации с учетом требуемой продолжительности работы.

Практический сценарий выбора

На предприятии по производству сухих строительных смесей CTM M.1550 может использоваться для резервирования линий дозирования, смешивания и транспортировки сырья. При исчезновении внешнего напряжения важно сохранить питание технологической автоматики и оборудования, необходимого для контролируемого завершения производственного цикла. Одновременное восстановление работы смесителей, шнековых транспортеров и аспирационных установок может создавать значительную пусковую нагрузку. Поэтому состав резервируемых потребителей и последовательность их подключения определяют по технологическому регламенту и расчету электрических параметров.

Определить приоритетные производственные операции: выделить оборудование, необходимое для завершения смешивания, освобождения транспортных линий и предотвращения накопления материала в технологических узлах.
Рассчитать нагрузку электроприводов: учесть мощность смесителей, дозаторов, шнековых конвейеров, аспирационных вентиляторов и вспомогательных механизмов.
Проверить последовательность запуска: оценить пусковые токи двигателей и определить порядок включения оборудования после перехода на резервный источник.
Согласовать работу технологической автоматики: предусмотреть необходимые алгоритмы остановки и восстановления производства, а также определить потребность в ИБП для контроллеров и систем управления.
Подготовить схему подключения: определить резервируемые секции распределительной сети, параметры электрических защит и требования к автоматическому переключению питания.
Спланировать размещение и автономность: учесть габариты 5200x2000x2325 мм, массу 14900 кг, требования к вентиляции и обслуживанию. Для предварительного расчета запаса топлива использовать расход 230 л/ч при 75% нагрузке с последующим уточнением по фактическому режиму эксплуатации.

Для сравнения технических характеристик и вариантов комплектации рассмотрите дизельные электростанции 1200 кВт. Специалисты «Техэкспо» помогут подобрать исполнение CTM M.1550 с учетом технологических нагрузок, схемы резервирования и условий размещения оборудования.
