Поставка ДГУ 2×600 кВт, ПНР, ЗИП для производственной компании
Задача
Решение
Закажите расчет бюджета аналогичного проекта
ЗаказатьОсобенности проекта

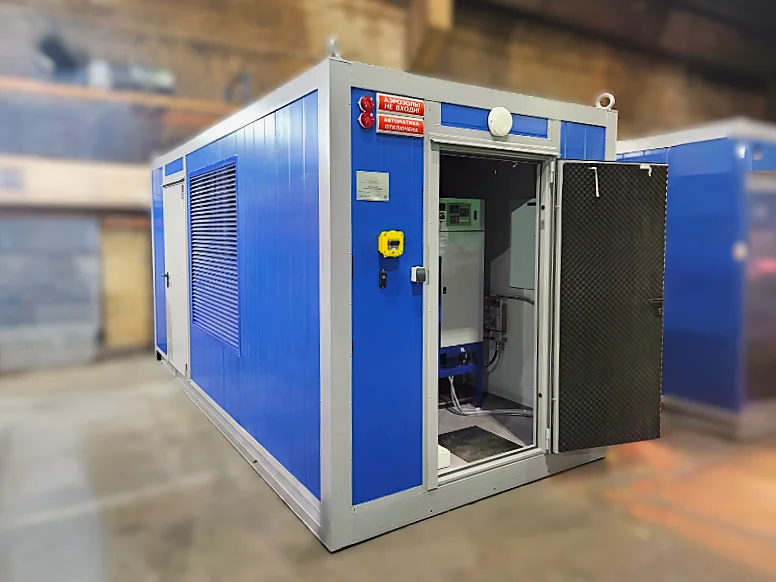

Для реализации проекта были выбраны две модульные дизельные электростанции на базе дизель-генераторных установок ТЭ.600СТ400-2РН общей мощностью 1200 кВт.
Объект расположен в районе со сложными климатическими условиями. Средняя максимальная температура воздуха наиболее теплого месяца составляет 19,5˚С, а температура воздуха наиболее холодных суток достигает -49˚С. Высота района установки над уровнем моря — 280 м.
С учетом климатических особенностей региона и короткого календарного лета электростанции были доставлены на объект в полностью смонтированном и укомплектованном виде. Оборудование было заправлено всеми необходимыми ГСМ и охлаждающей жидкостью в объеме, необходимом для проведения пусконаладочных работ.
Все системы ДЭС были подготовлены к подключению, включению и дальнейшей эксплуатации на объекте Заказчика.
Проект в цифрах
общая мощность
год реализации
регион проекта
вид поставки
Фотогалерея
Детали проекта

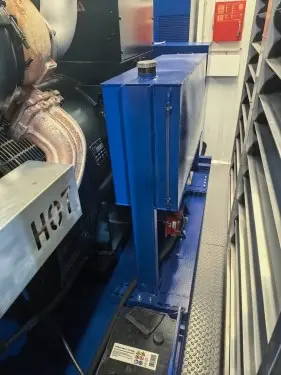

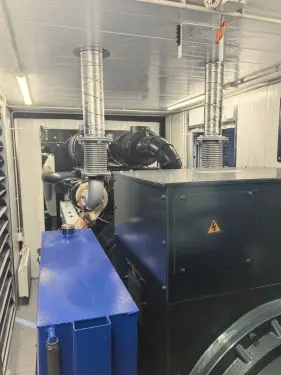

В состав каждой ДЭС входят дизель-генераторная установка и комплект оборудования, обеспечивающий ее безопасную и надежную эксплуатацию.
Характеристики ДЭС
-
Основная мощность, кВт — 600
- Резервная мощность, кВт — 660
- Номинальное напряжение, В — 400
- Номинальная частота тока, Гц — 50

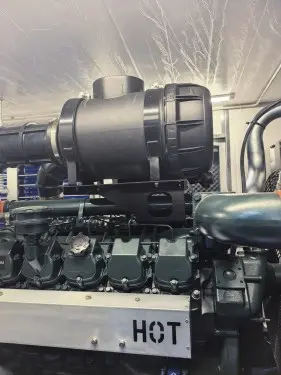

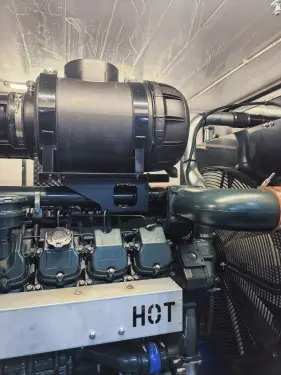

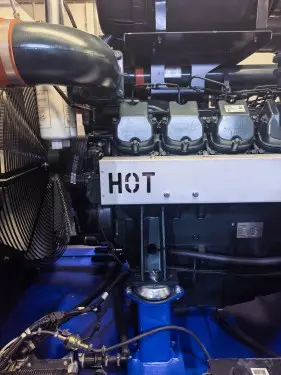

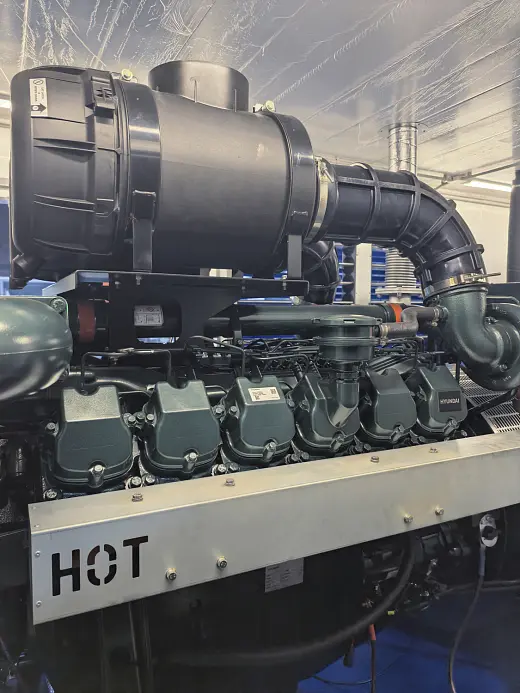

- Тип двигателя — дизельный, 12-цилиндровый, с V-образным расположением цилиндров и непосредственным впрыском топлива
- Объем двигателя, л — 21,9
- Расход топлива при 75% нагрузке, л — 119,1
- Система пуска — электростартерная

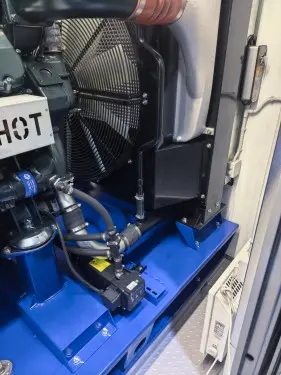

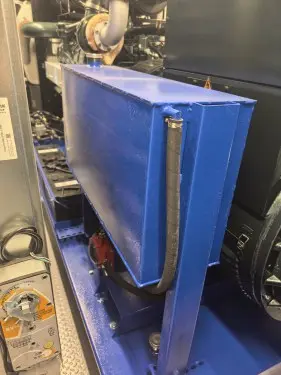

- Система охлаждения — жидкостная
- Регулятор напряжения — автоматический
- Объем масляного бака, л — 100
Характеристики контейнера

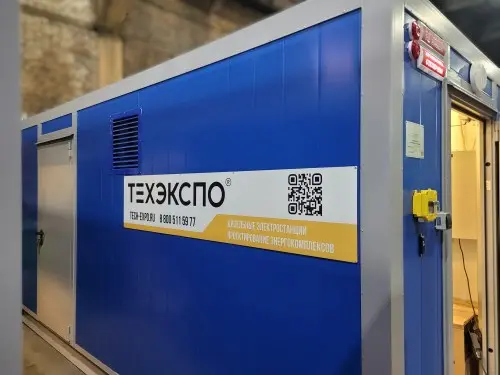

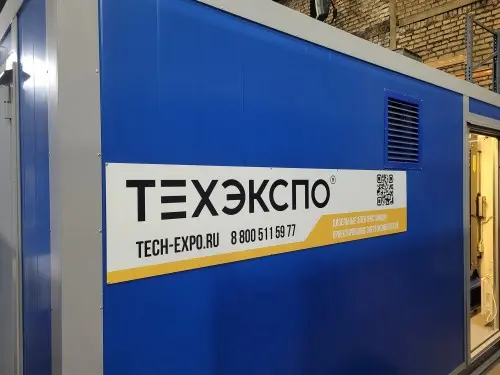

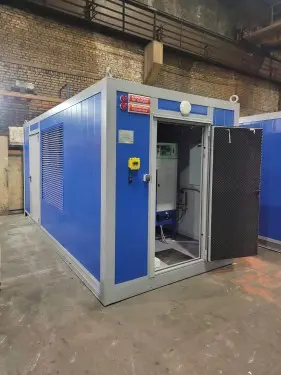

ДЭС размещены в утепленных корпусах типа «Север», выполненных из сэндвич-панелей с утеплением стен 100 мм.
Конструкция контейнера предусматривает:
-
технологические монтажные проемы для установки основного оборудования;
- сальниковые вводы для подключения внешних силовых и контрольных кабелей;
- антикоррозийные защитные покрытия внутренних и наружных поверхностей — класс 4 по ГОСТ 35094-2024.
Система управления и оборудование ДЭС

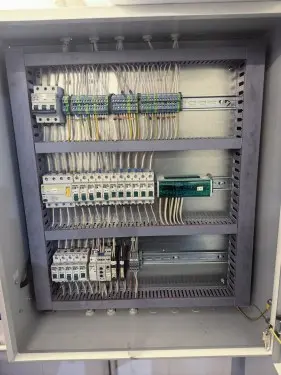

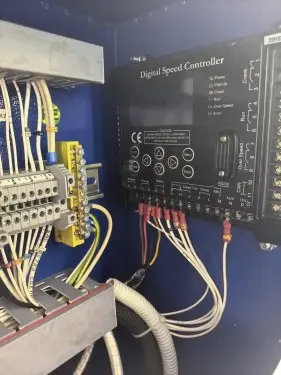

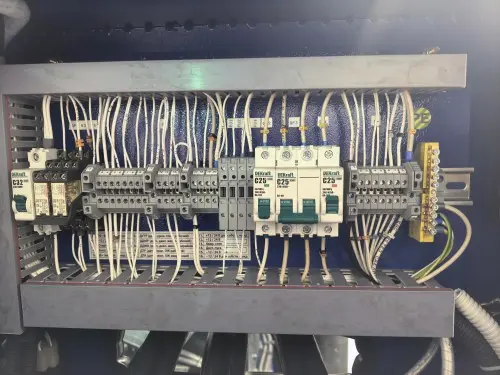

Система управления ДЭС включает пульт управления, щит собственных нужд (ЩСН), шкаф силовой (ШС), локальные регуляторы, датчики и исполнительные устройства.Пульт управления оснащен многофункциональным ЖК-дисплеем с полностью русифицированным интерфейсом, мембранными влагозащитными кнопками и защитой доступа при помощи пароля.

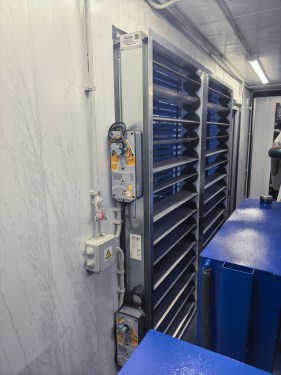

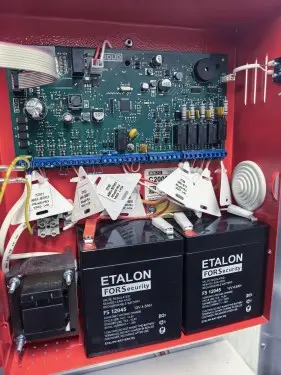

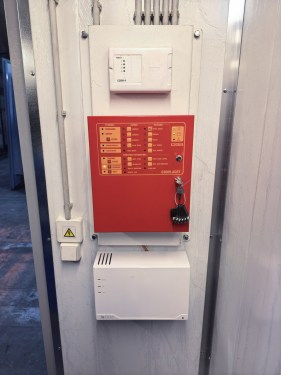

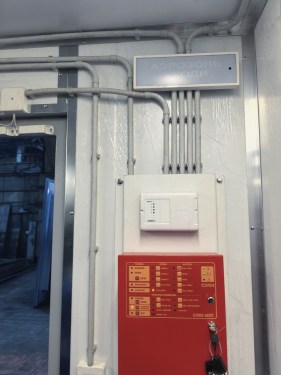

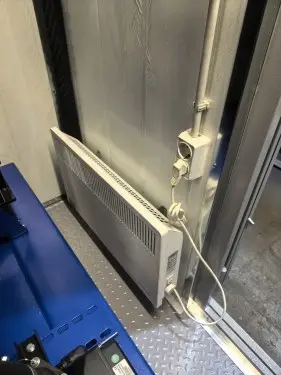

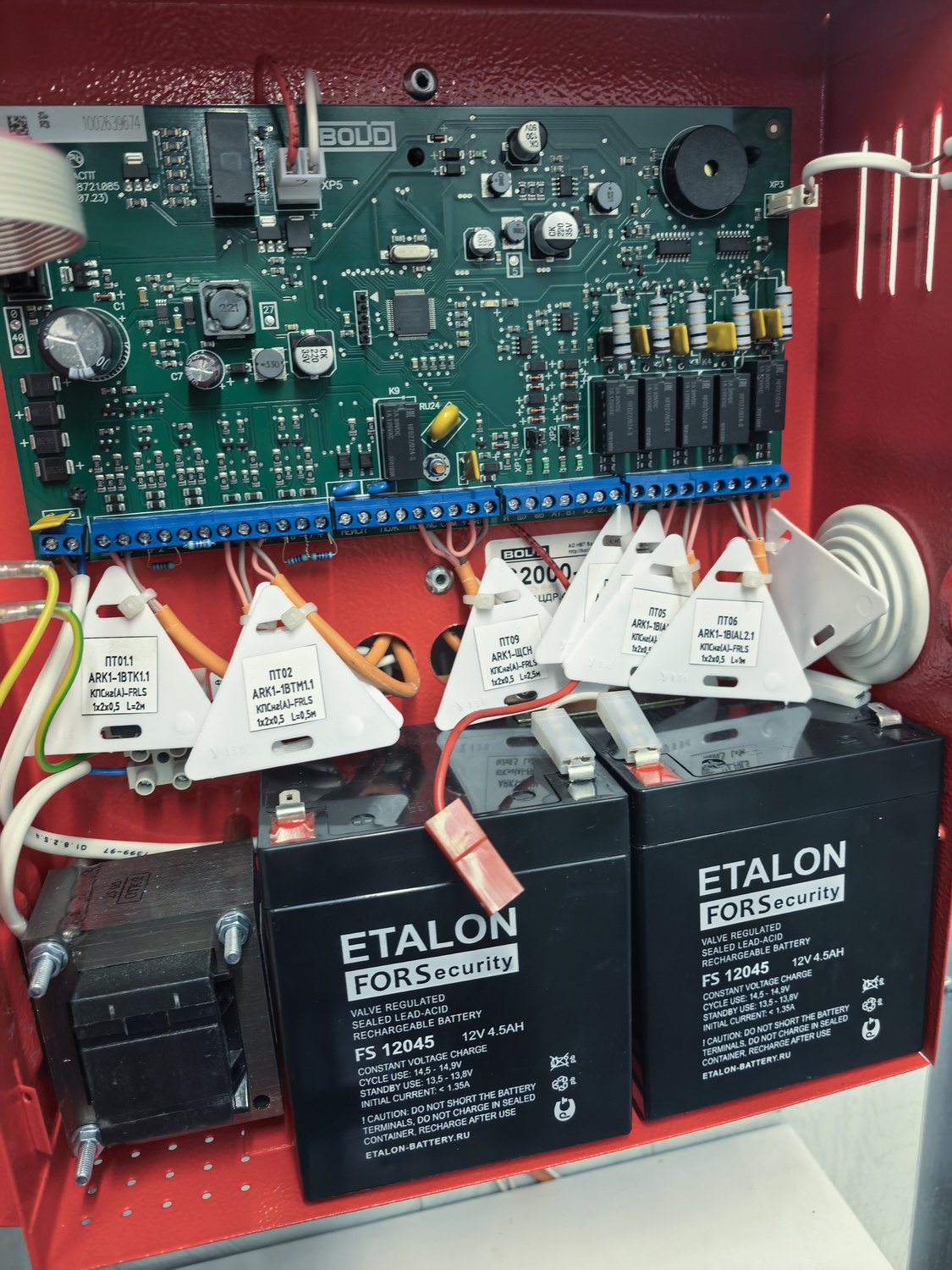

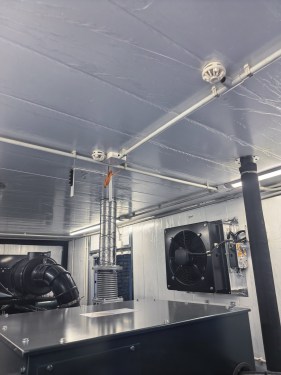

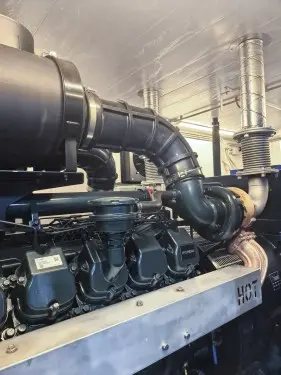

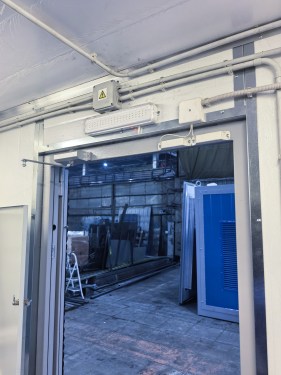

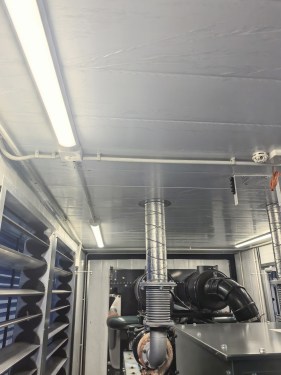

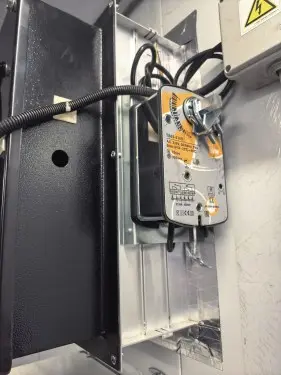

Для безопасной работы ДЭС оснащены необходимыми системами освещения, охлаждения, отопления и вентиляции, пожарной безопасности, выпуска отработанных газов.

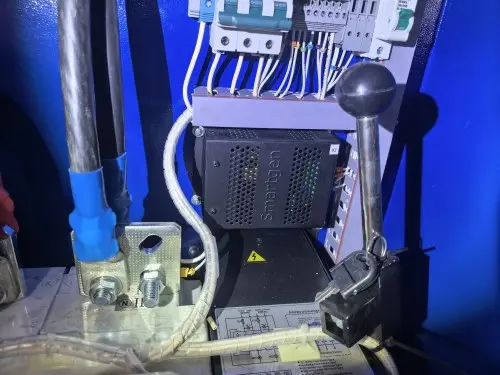

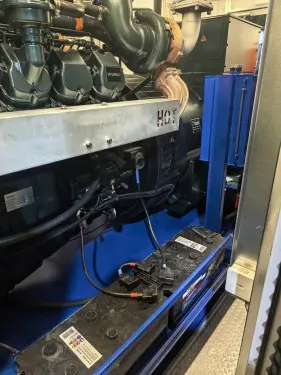

Система запуска ДГУ — электростартерная, от блока стартерных аккумуляторных батарей. Подзаряд аккумуляторных батарей осуществляется через автоматическое зарядное устройство.
Дополнительное оборудование
В комплекте с ДЭС было поставлено дополнительное оборудование — ЗИП на 1000 м/ч, в состав которого входят:
-
масляные фильтры;
- топливные фильтры;
- воздушные фильтры;
- приводной ремень вентилятора;
- приводной ремень генератора;
- прокладки клапанной крышки.
Гарантия, ПНР, ШМР
Перед сдачей станций в эксплуатацию специалисты «Техэкспо Инжиниринг» провели ПНР на объекте Заказчика.
В рамках пуско-наладочных работ выполнены:
-
проверка соответствия условий эксплуатации требованиям руководства по эксплуатации ДГУ;
- проверка правильности монтажа оборудования, его комплектности и целостности;
- проверка правильности подключения силовых, контрольных и управляющих кабелей;
- проверка уровней рабочих жидкостей, уровня заряда АКБ, удаление воздуха в топливной системе;
- пуск ДГУ в режиме «холостой ход»;
- проверка работы аварийных защит ДГУ по кнопке аварийной остановки;
- проверка правильности чередования фаз со стороны ДГУ;

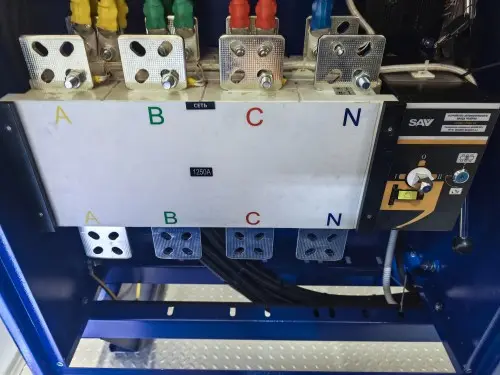

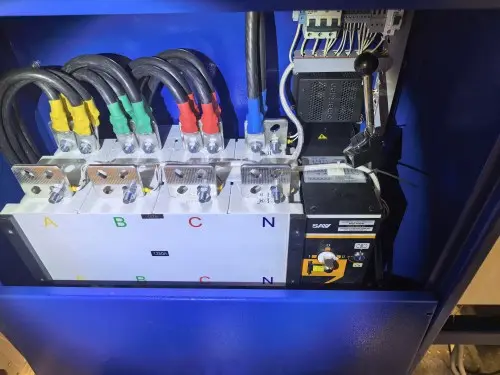

- проверка работы силового шкафа с автоматическим выключателем;
- замер параметров работы ДГУ.
Ресурс двигателя до проведения первого капитального ремонта (с полной разборкой двигателя) составляет 40 000 м/ч.
«ТЭИ» осуществляет гарантийное обслуживание ДЭС в течение 36 месяцев с момента отгрузки, 12 месяцев с момента выполнения пуско-наладочных работ или 2000 моточасов.

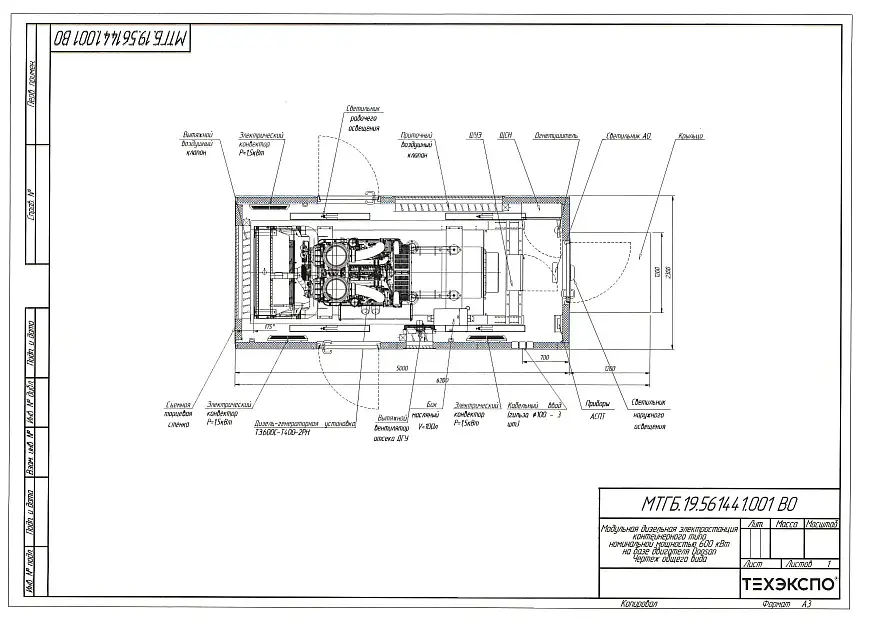

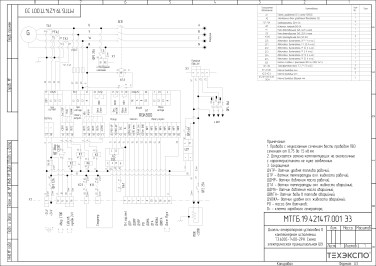

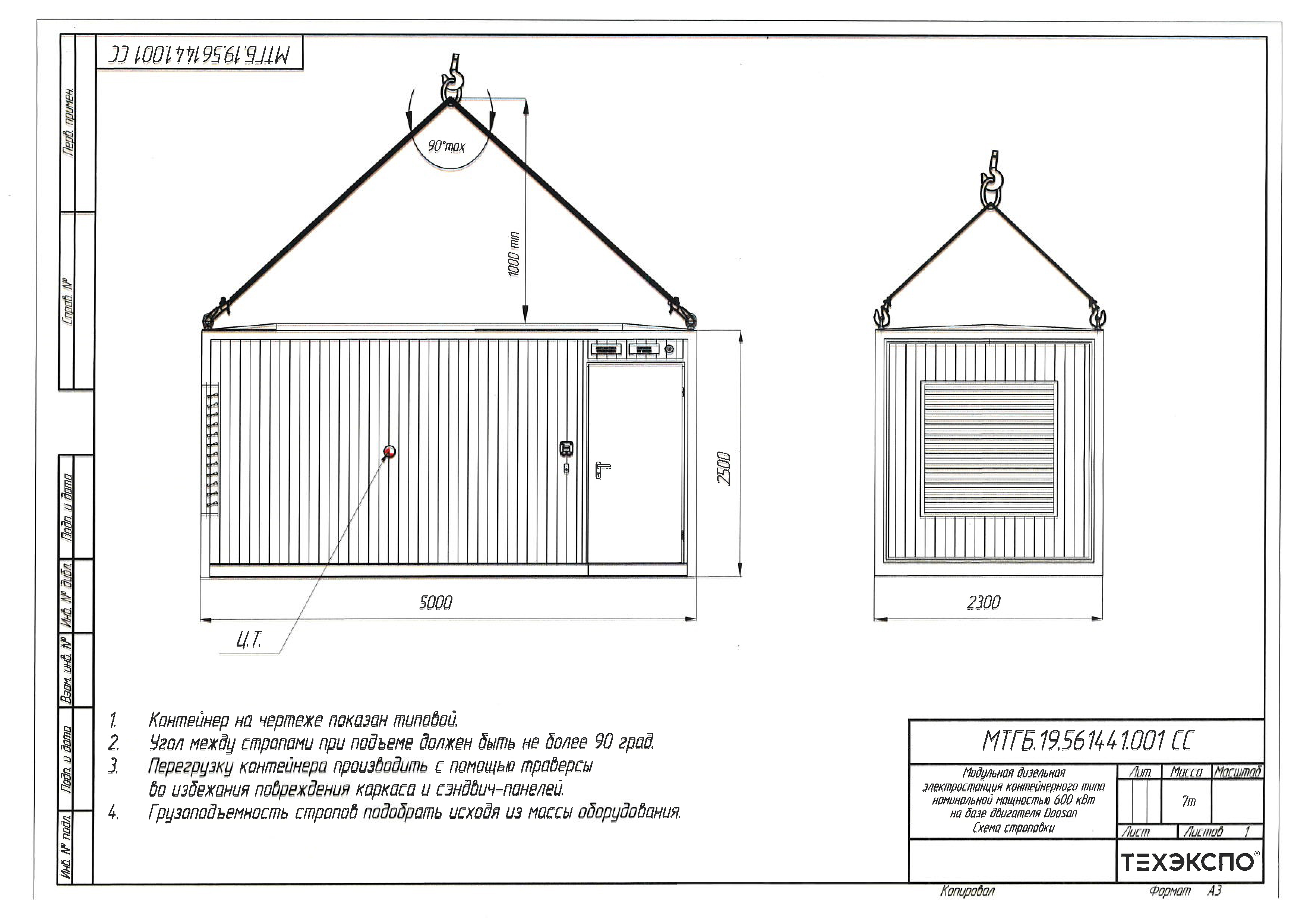

Чертежи
