Поставка двух ДЭС с системой подмешивания топливного газа общей мощностью 1040 кВт: модернизация автономной генерации в Иркутской области
Задача
Отдельное внимание уделялось надежности оборудования: необходимо было обеспечить его исправное состояние и безопасную эксплуатацию в составе производственного объекта.
Решение
Основой решения стала система подмешивания топливного газа, позволяющая использовать попутный нефтяной газ в качестве замещающего топлива и тем самым сократить расход дизельного топлива при сохранении требуемых параметров работы электростанции.
Закажите расчет бюджета аналогичного проекта
ЗаказатьОсобенности проекта
Цель опытно-промышленных работ
Объект выполнения работ — контейнерная дизельная электростанция (Далее — ДЭС) в составе двух дизель-генераторных установок.
Таким образом, проект позволил проверить технологию непосредственно в реальных условиях эксплуатации и получить практические данные для дальнейшего применения решения на автономных объектах.
Задачи опытно-промышленных работ
В рамках ОПР необходимо было решить несколько ключевых задач:
-
Подтверждить заявленные характеристики ДЭС при использовании двухтопливных систем;
- Подтверждить возможность замещение не менее 45% дизельного топлива на попутный нефтяной газ;
- Оценить параметры работы и выработки мощности ДЭС;
- Проверить возможность работы ДЭС с установленной двухтопливной системой в климатических условиях Заказчика;
- Провести анализ результатов и принять решение о целесообразности использования.
Требования к испытываемой ДЭС с двухтопливной системой генерации электроэнергии
-

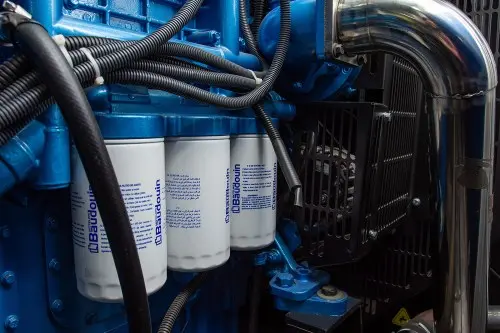

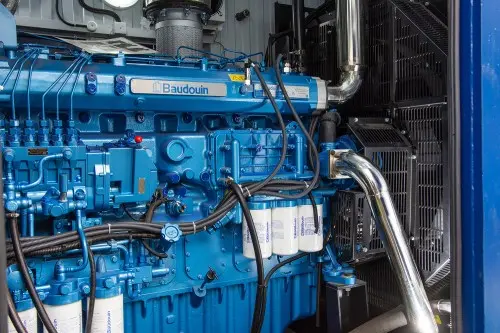

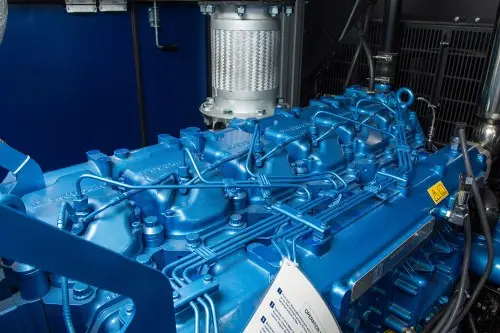

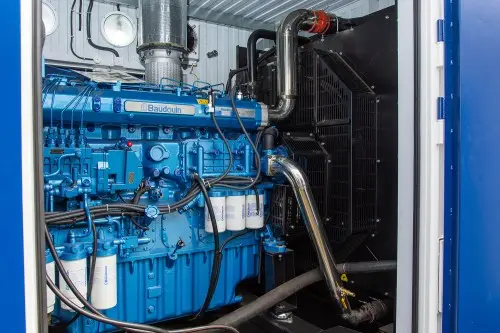

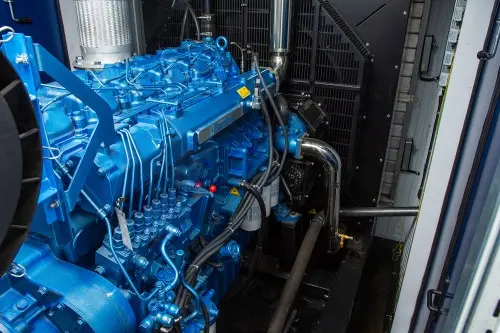

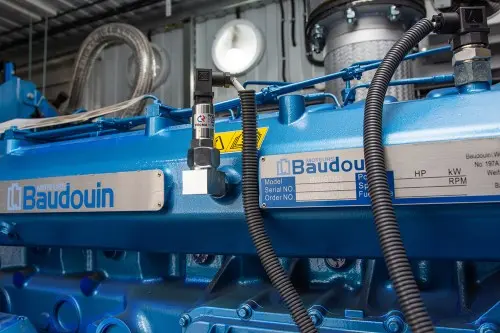

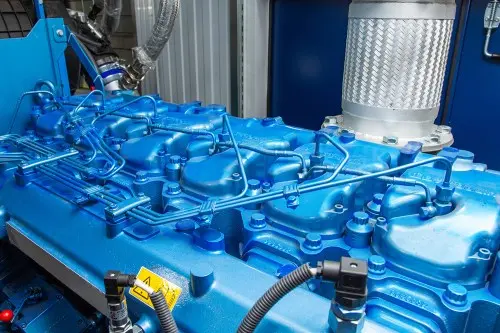

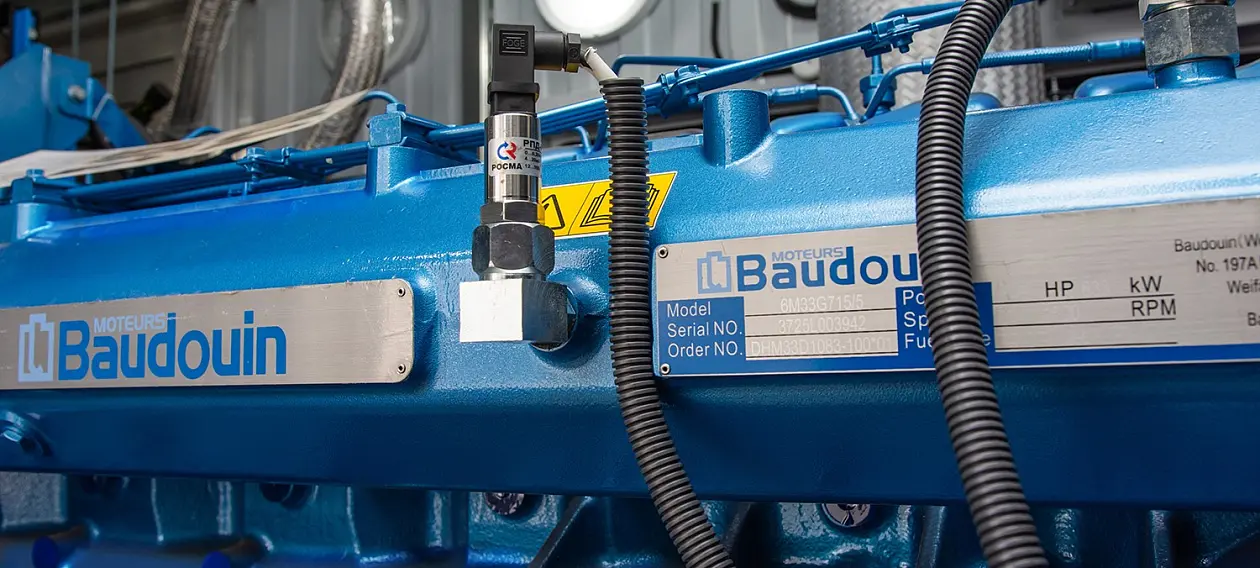

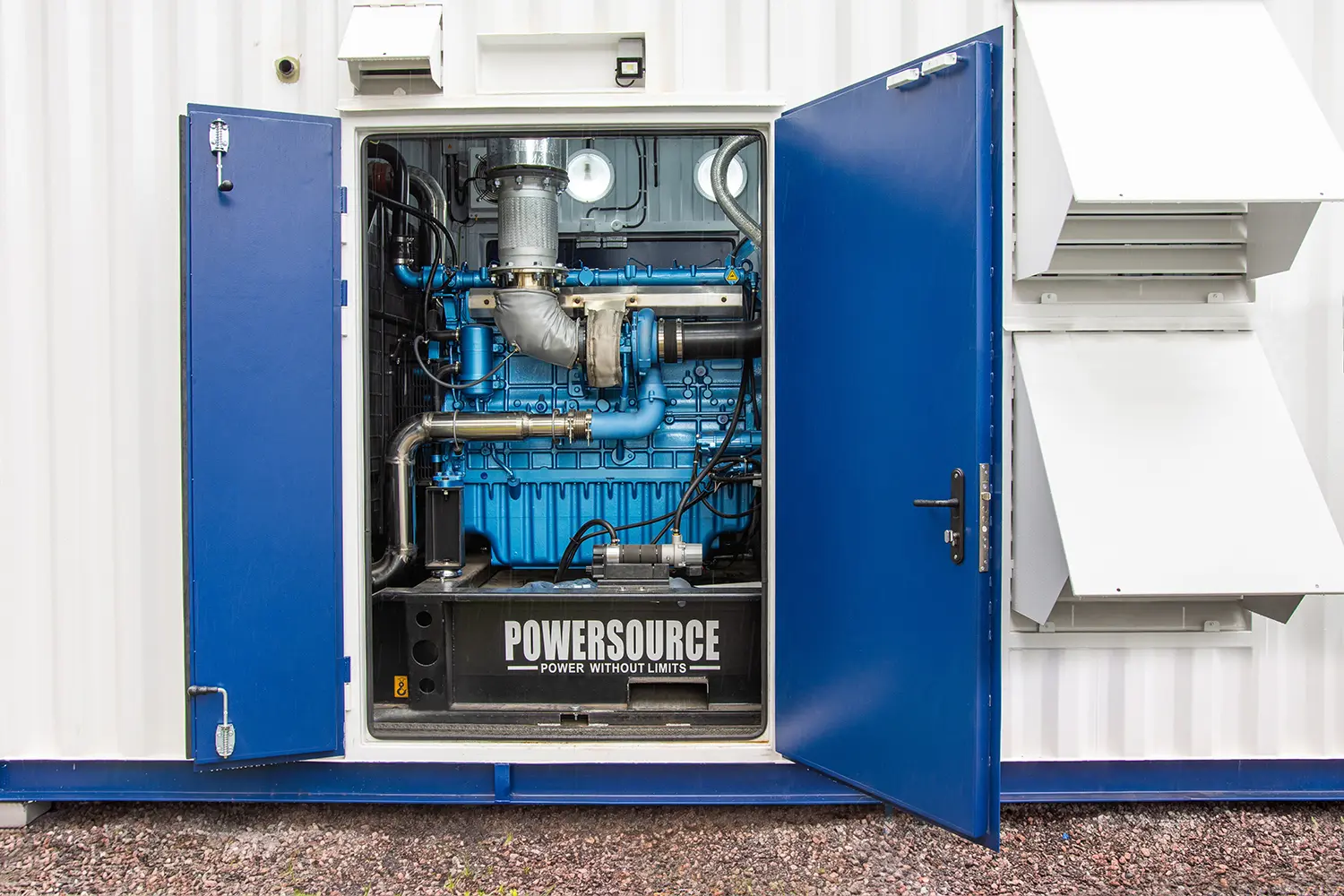

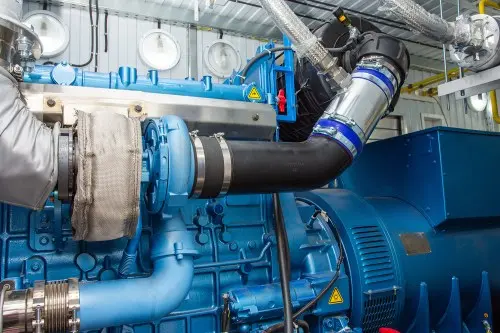

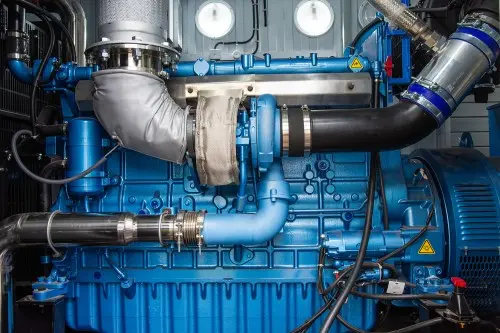

испытываемым образцом энергоустановки является ДЭС 520кВт с двигателями Baudouin, прошедшая капитальный ремонт и обеспечивающая безаварийную генерацию электрической энергии, с применением двухтопливной системы для частичного замещения ДТ на ПНГ;
- степень готовности испытываемого образца энергоустановки должна обеспечивать минимальный объем проведения работ на объекте испытаний по его монтажу, подключению и вводу в эксплуатацию.
Комплектность модернизированной ДЭС

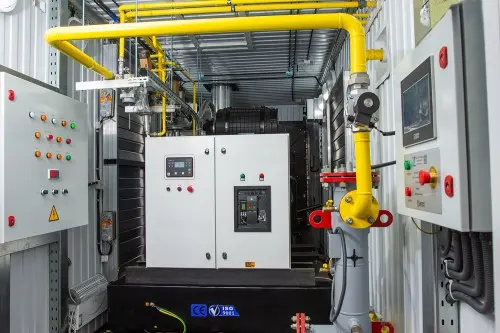

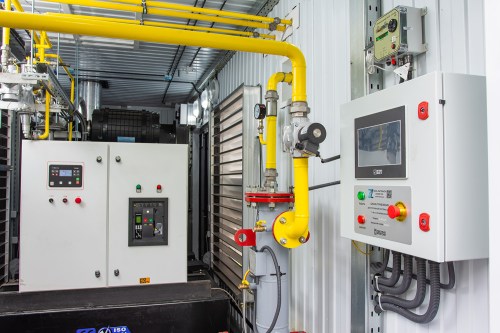

Для работы в сложных условиях объект был оснащен комплексом оборудования, обеспечивающим не только генерацию электроэнергии, но и стабильную работу двухтопливной системы:
-

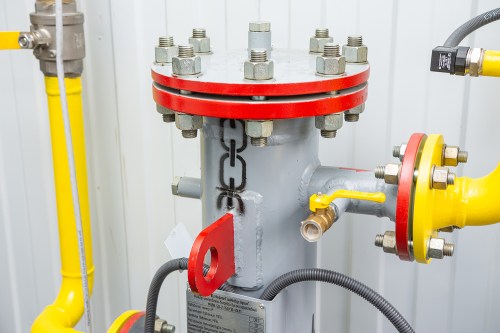

блок подготовки газа с узлом учета на входе в установку, обеспечивающий доведение параметров ПНГ до требуемых для стабильной работы генераторных установок (температуру, давление, отчистка от механических примесей и жидкостей);
- устройство двухтопливной системы, комплектность которой обеспечивает работу устройства подачи газа без снижения мощности ДВС в автоматическом режиме или по команде рабочего персонала;
- комплект ЗИП на период проведения ОПР.
Проект в цифрах
общая мощность
год реализации
регион проекта
вид поставки
Фотогалерея
Детали проекта

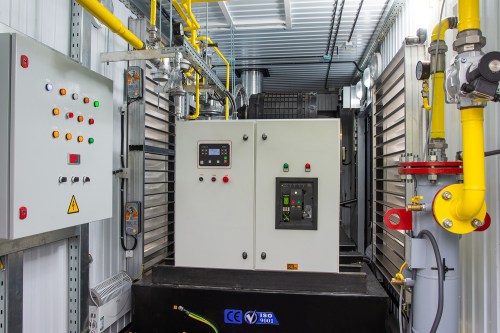

Состав ДЭС

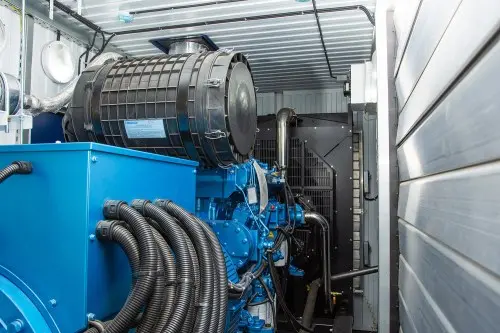

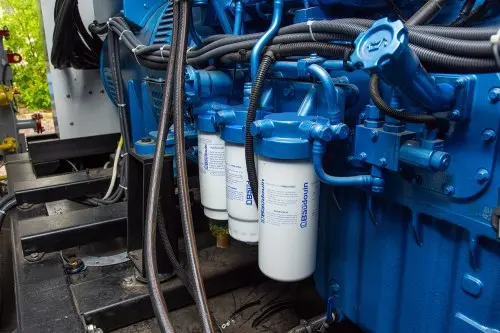

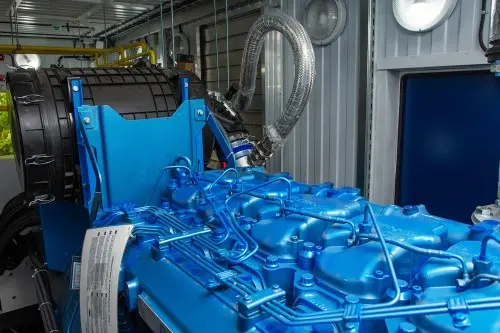

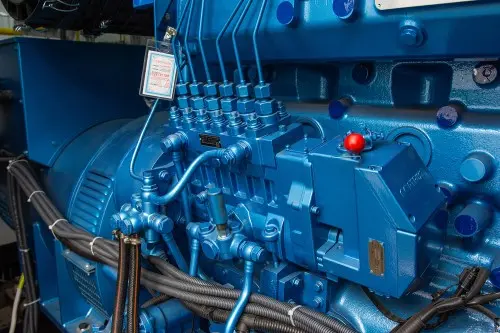

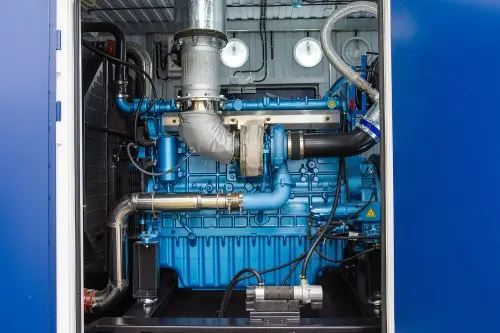

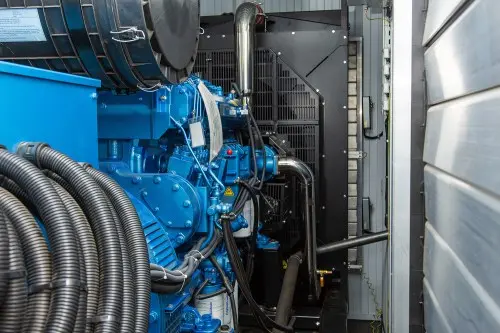

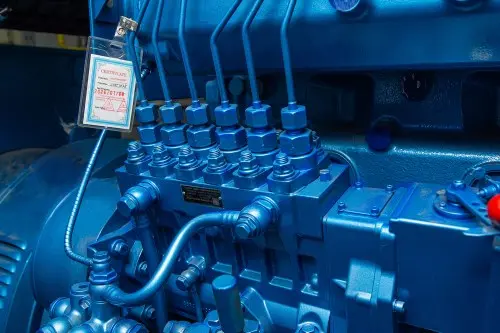

- дизельная электростанция ТЭ.500С-Т400-2Р;

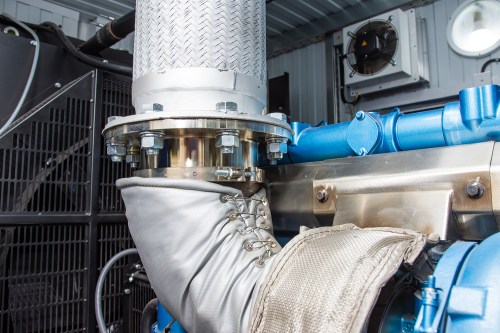

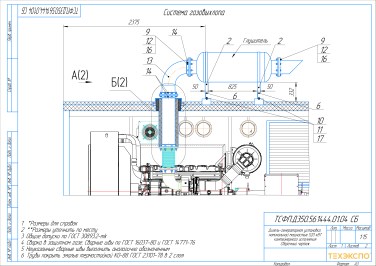

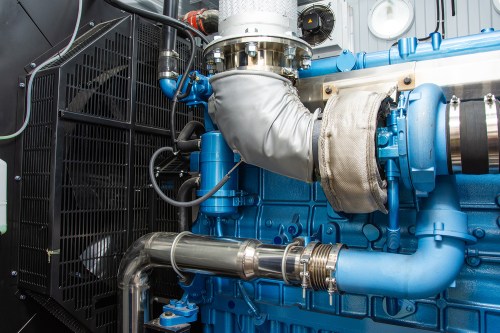

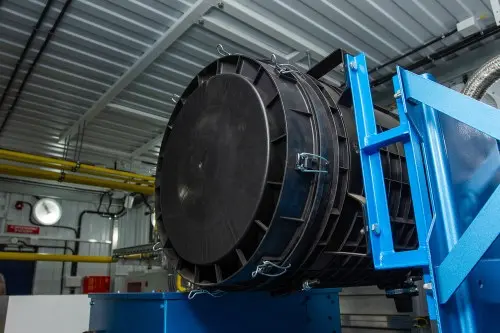

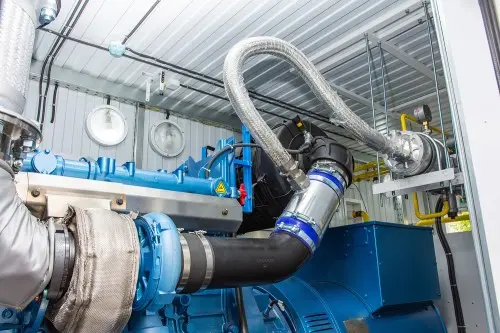

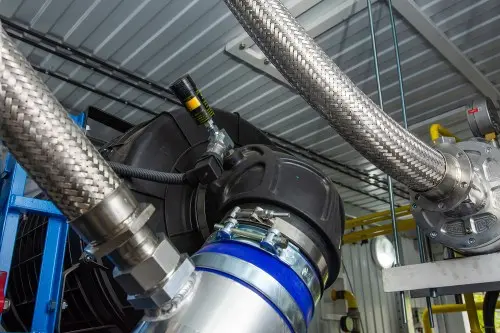

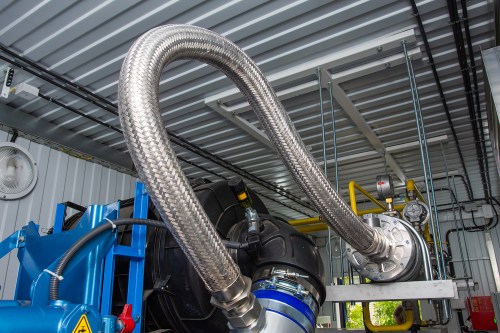

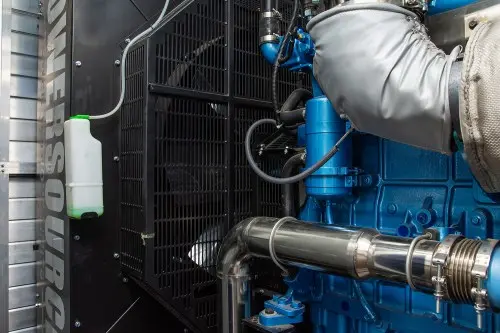

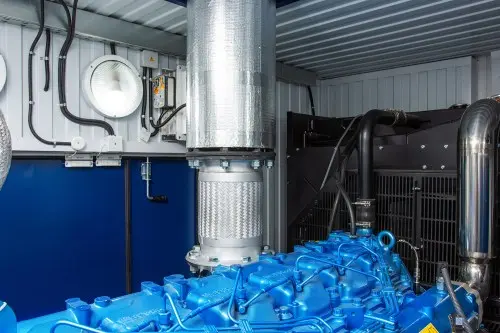

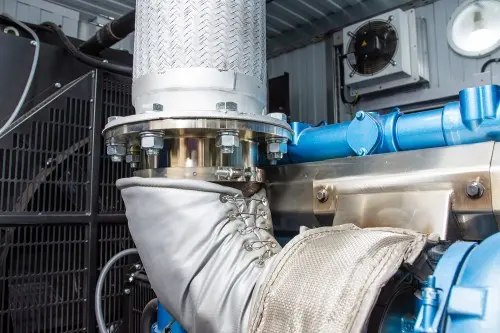

- система выхлопа: промышленный глушитель и сильфонный компенсатор;
- защитные решётки на горячие части двигателя;

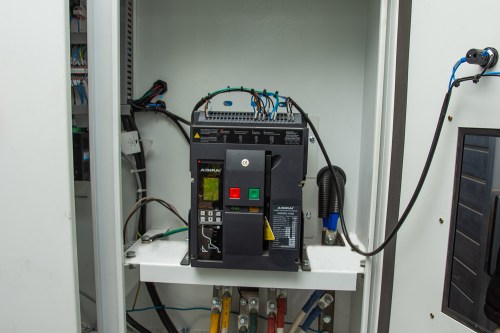

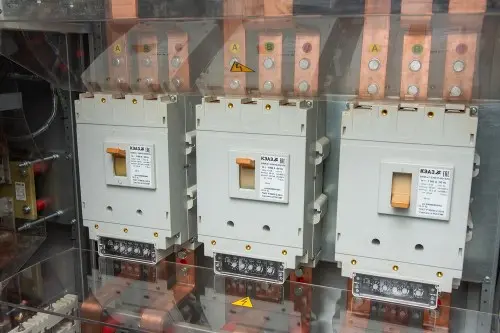

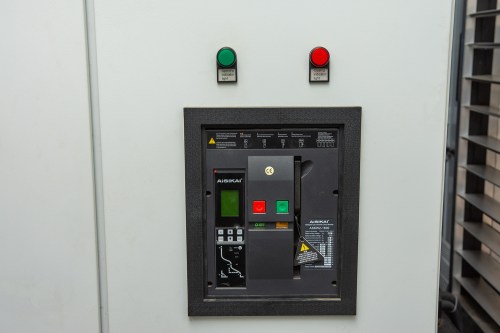

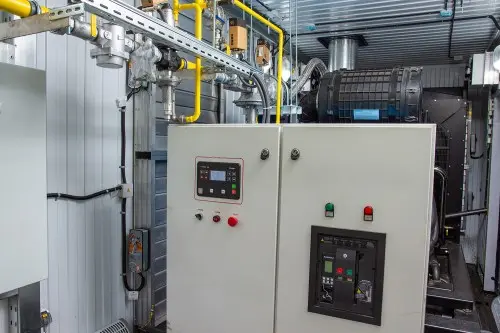

- выходной автомат защиты (автоматический выключатель) 1000А с моторизованным приводом;

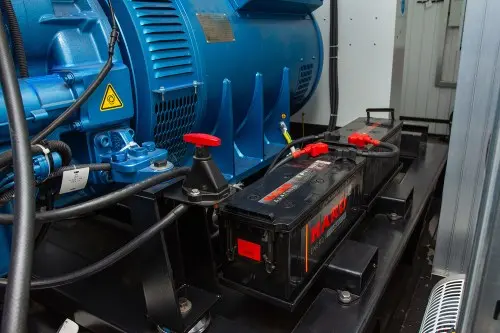

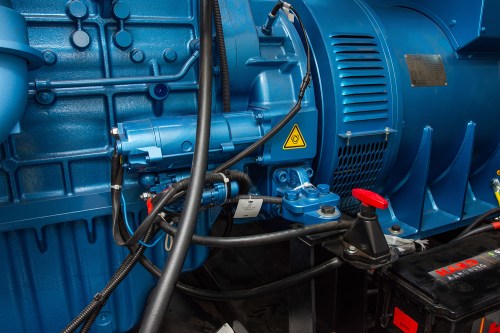

- зарядное устройство АКБ от сети 220В;

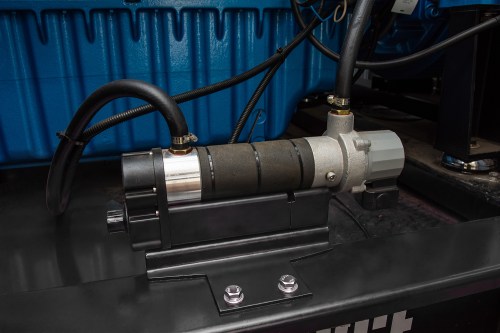

- подогреватель охлаждающей жидкости от сети 220 В;

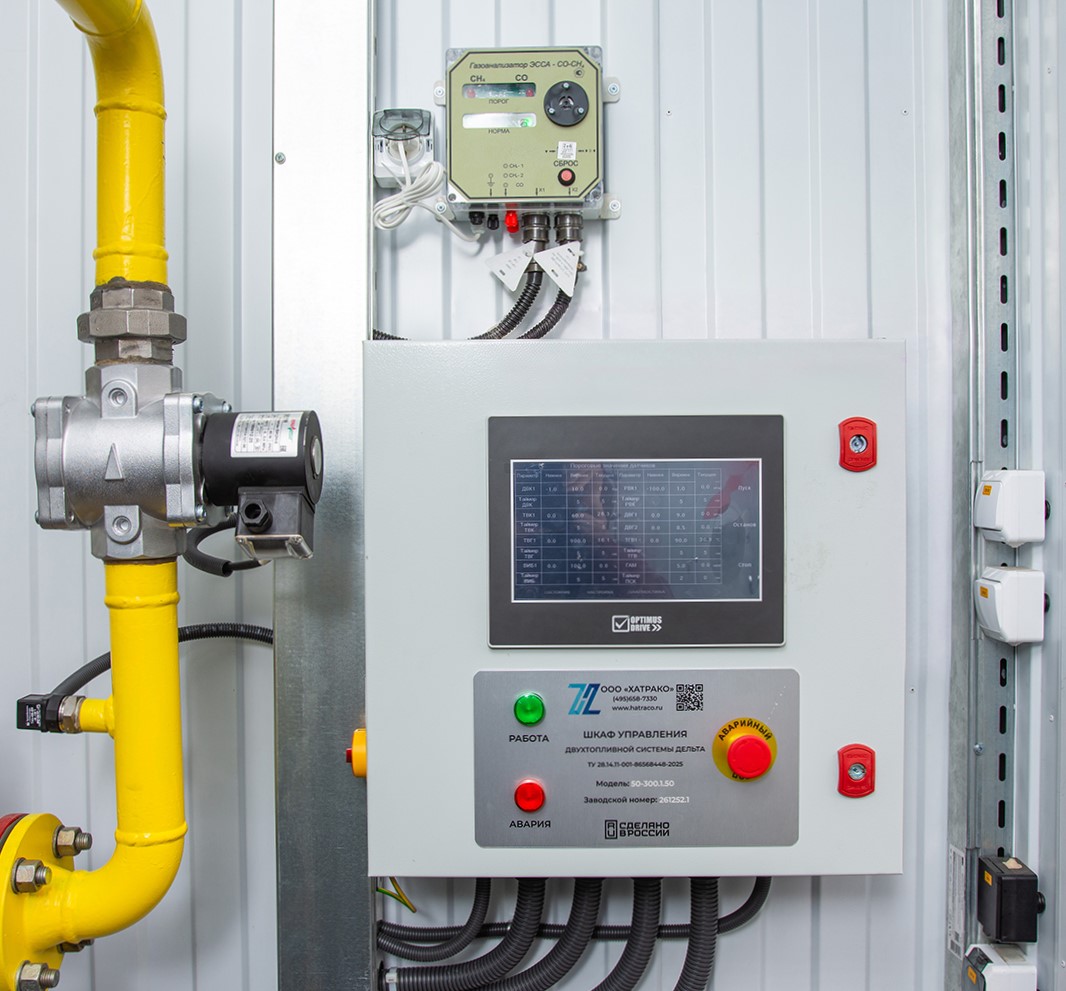

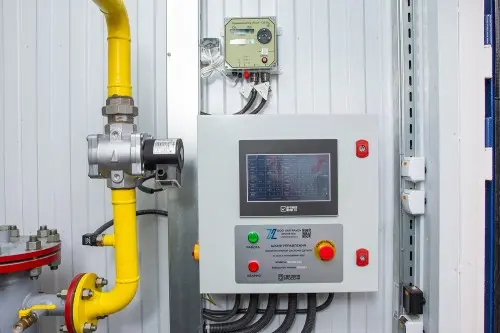

- двухтопливная система Дельта 65-150.1.50 для ДЭС мощностью 500 кВт;
- цельносварной металлический контейнер;

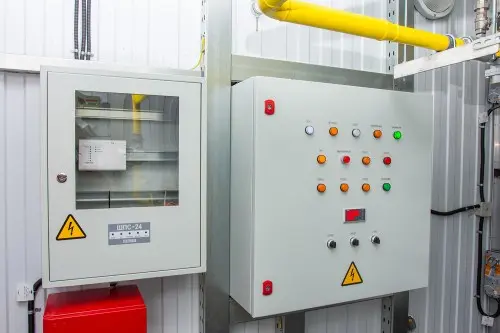

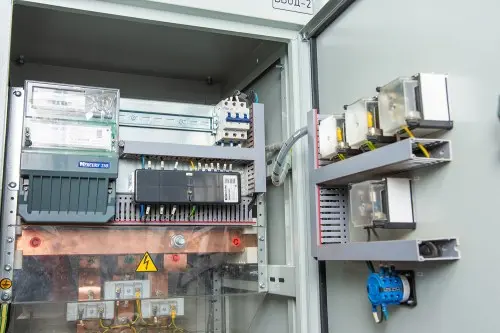

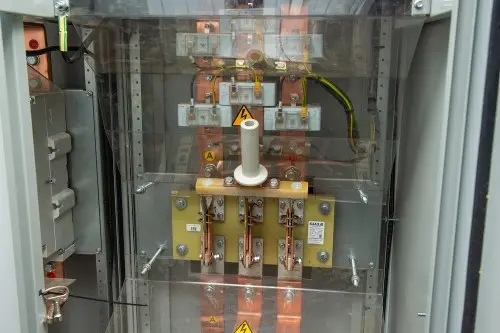

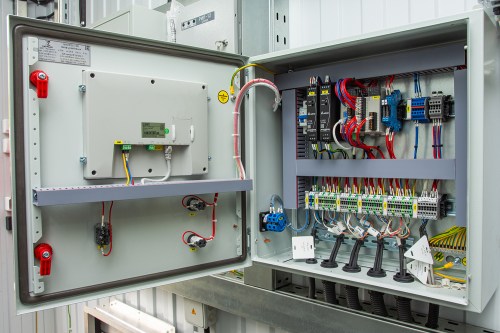

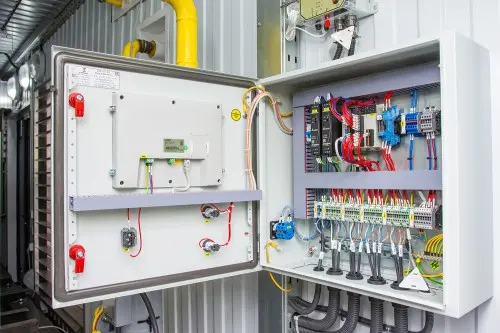

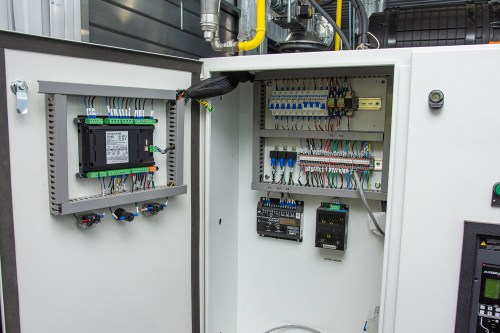

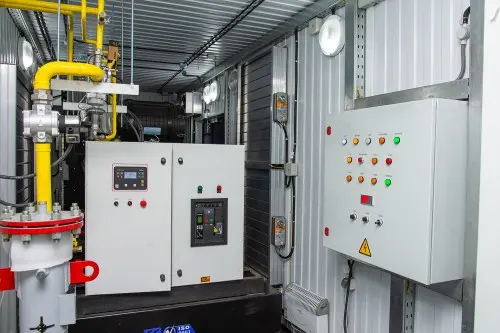

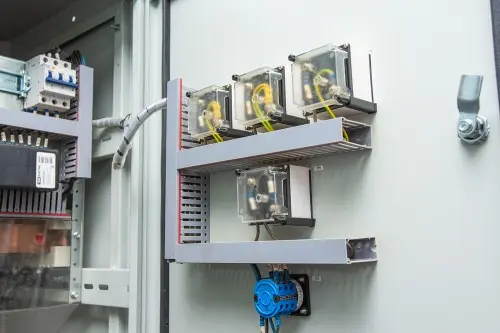

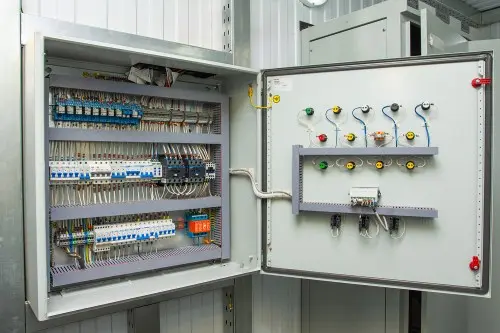

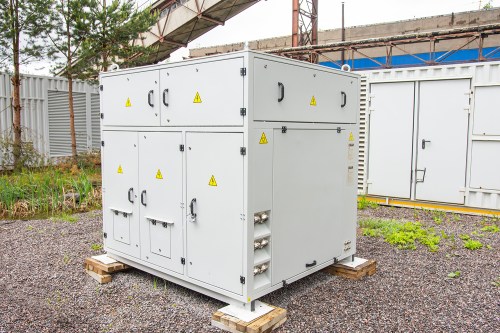

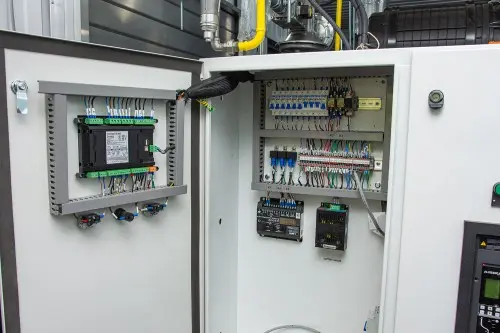

- щит собственных нужд (ЩСН);

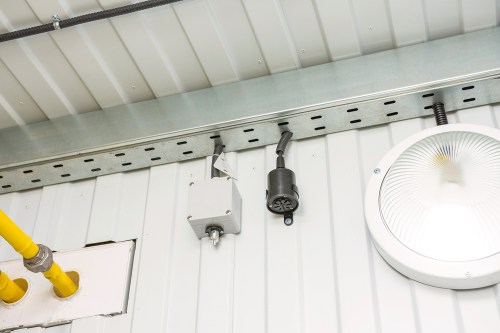

- электроотопление контейнера;

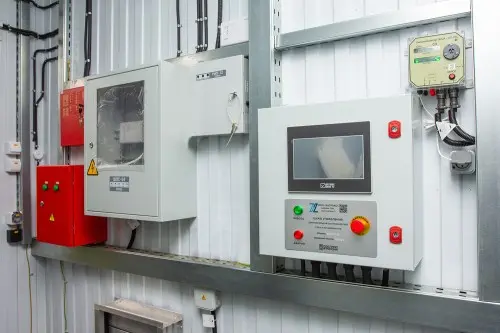

- система контроля загазованности с принудительной вентиляцией;

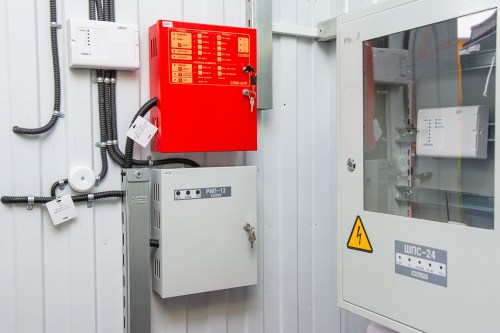

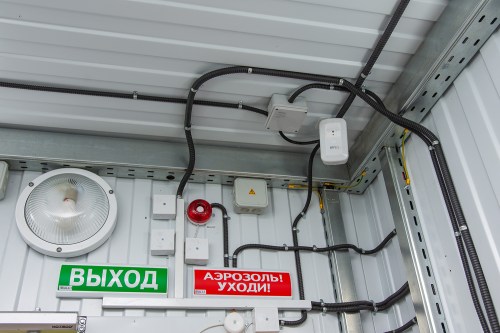

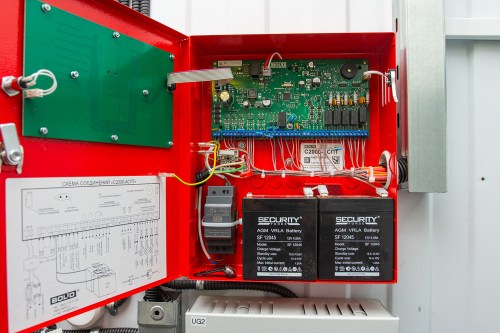

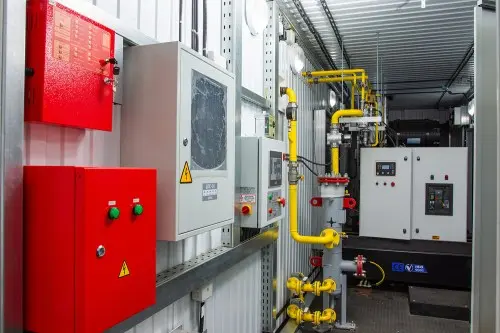

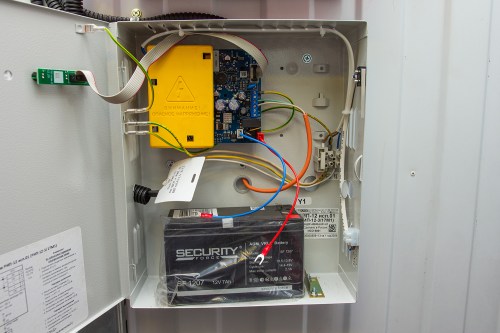

- система пожарно-охранной сигнализации и автоматическая система пожаротушения с модулями аэрозольного пожаротушения, 2 углекислотных огнетушителя;

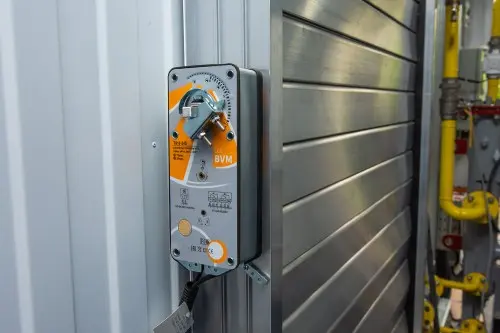

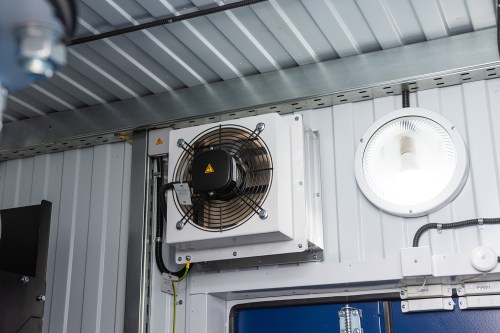

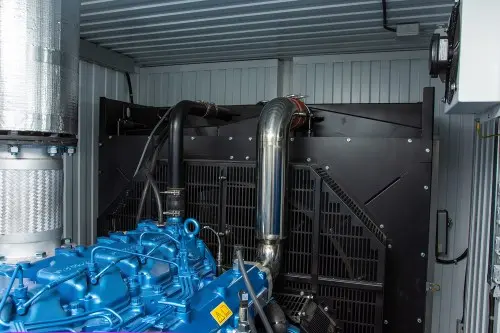

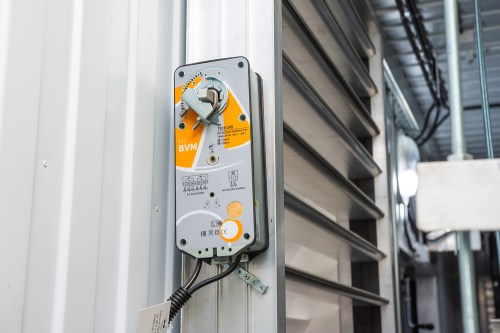

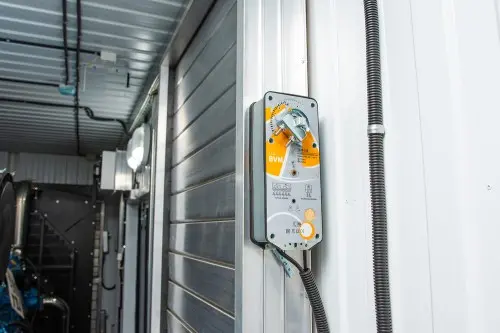

- система приточно-вытяжной вентиляции с автоматическими вентиляционными клапанами;

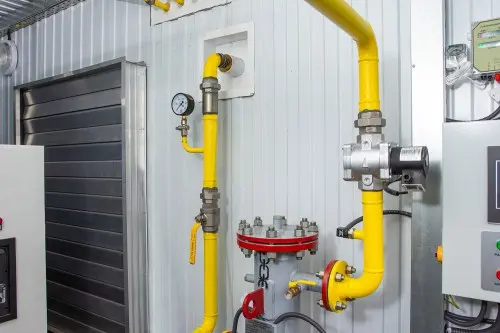

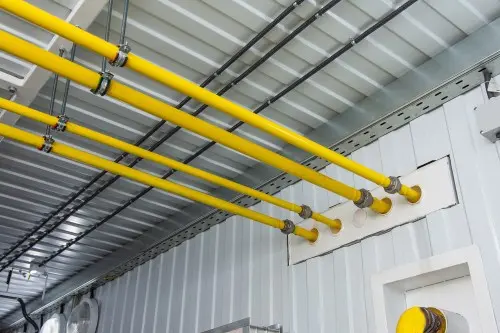

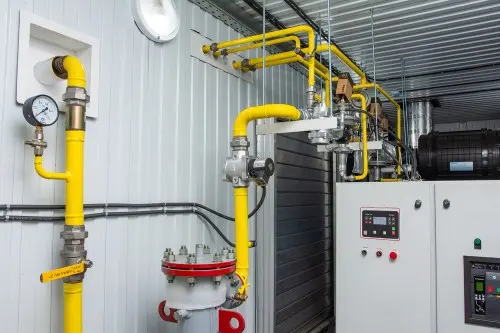

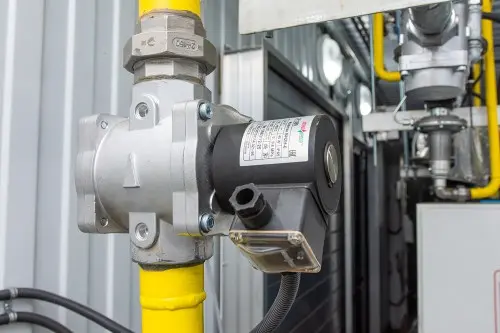

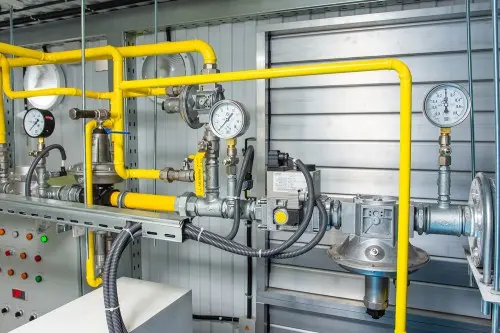

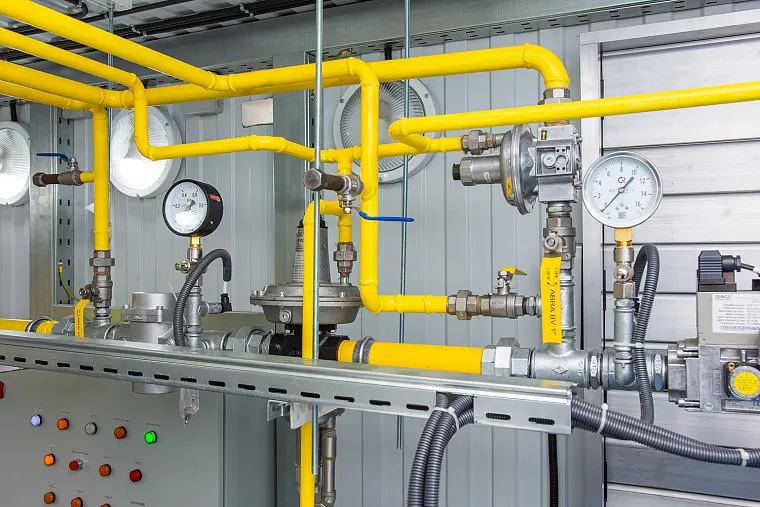

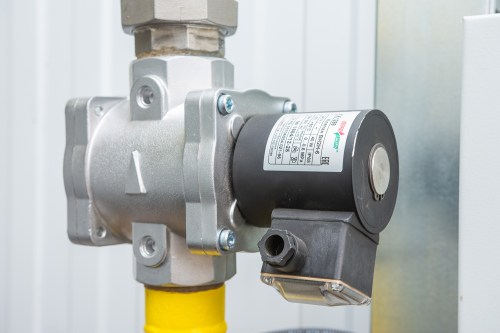

- газовая линейка в необходимом объеме (граница – фланец на стене контейнера);
- комплект технической документации на русском языке.

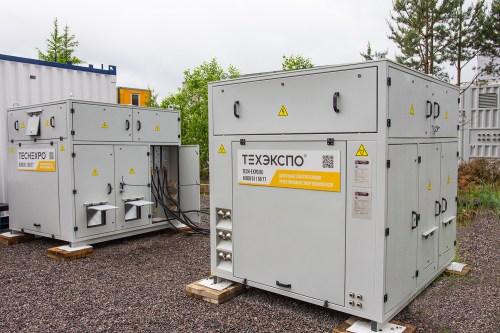

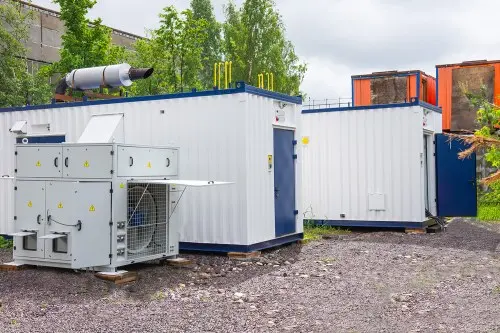

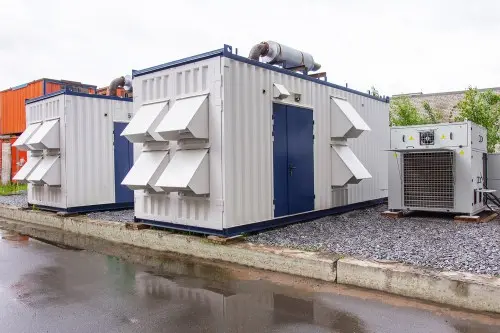

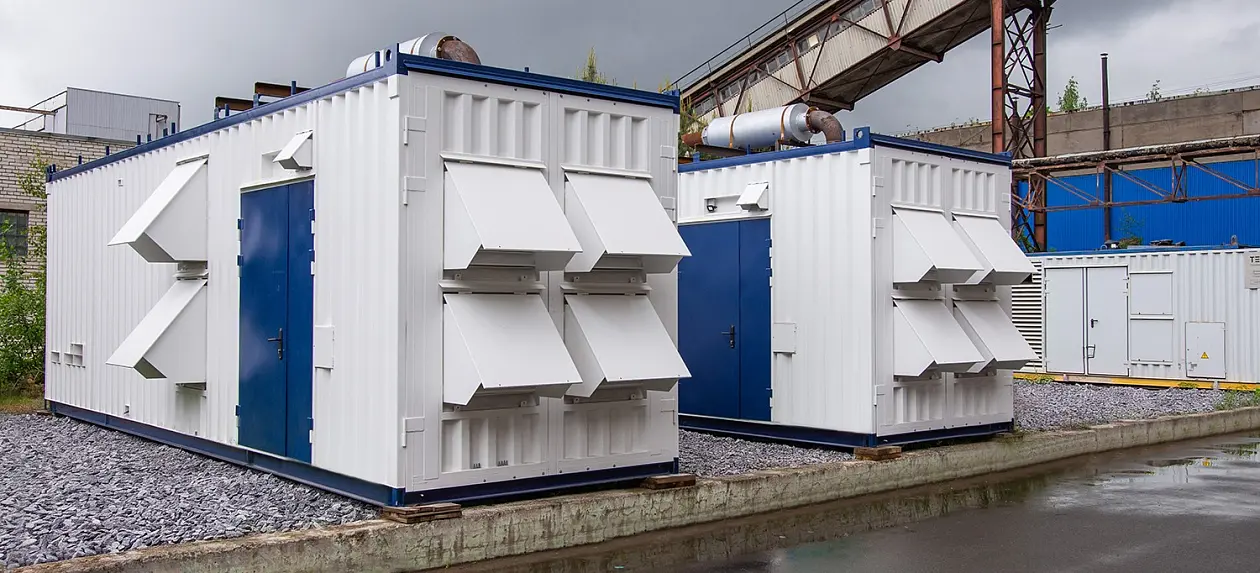

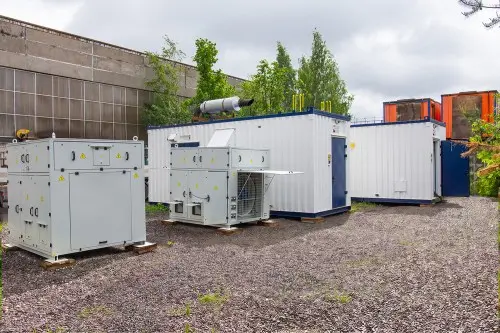

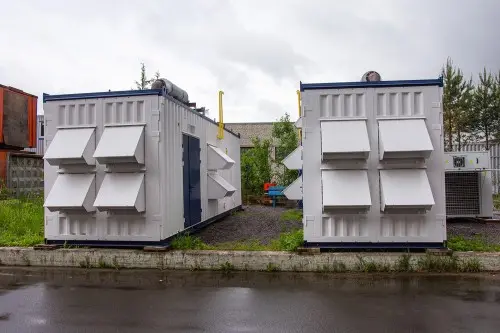

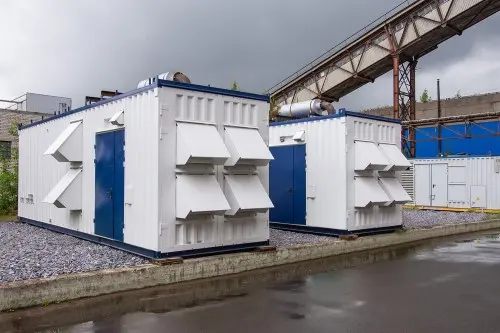

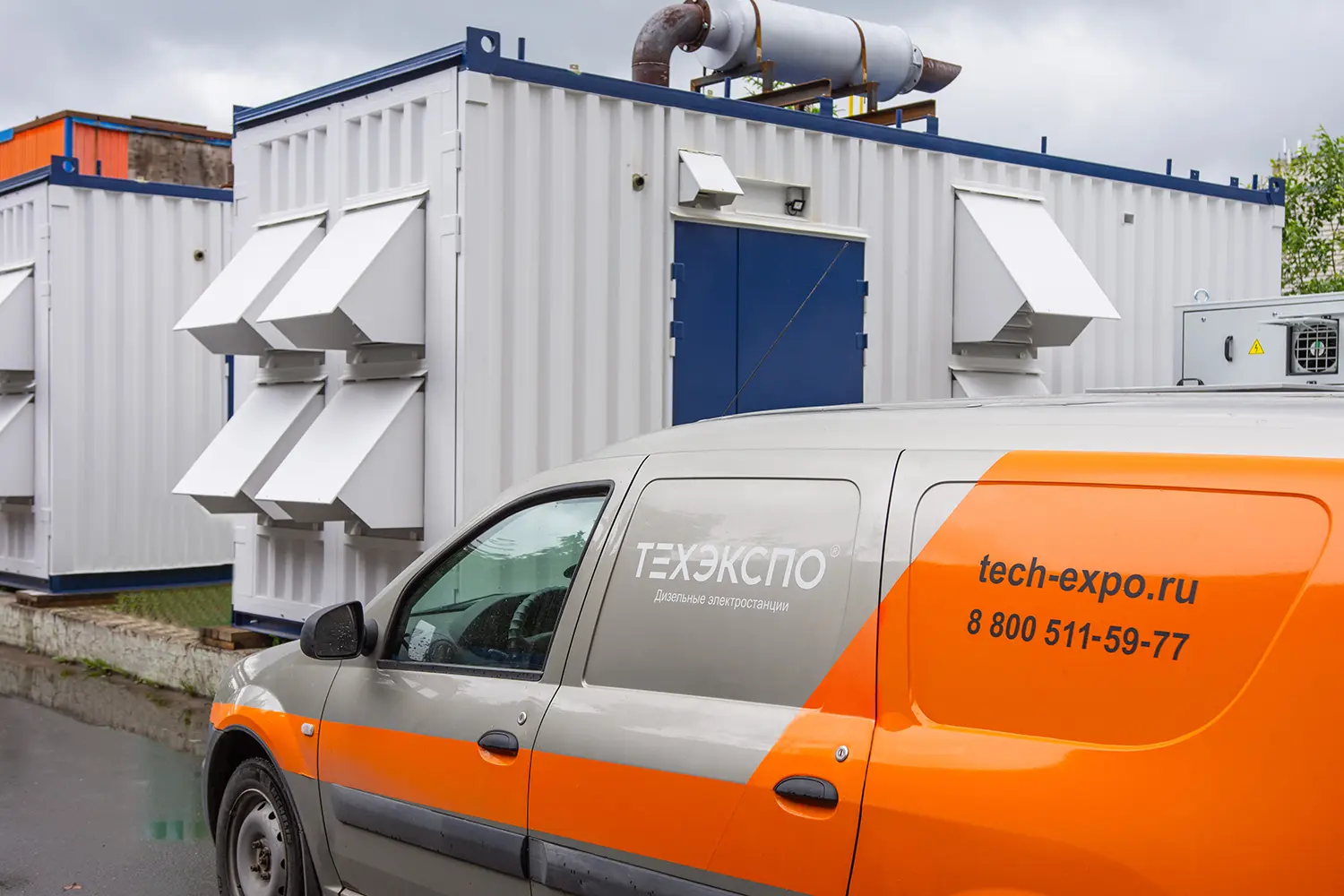

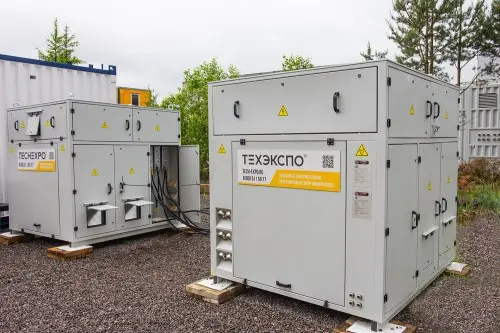

Размещение ДЭС

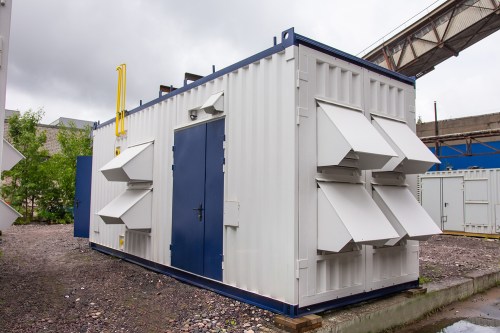

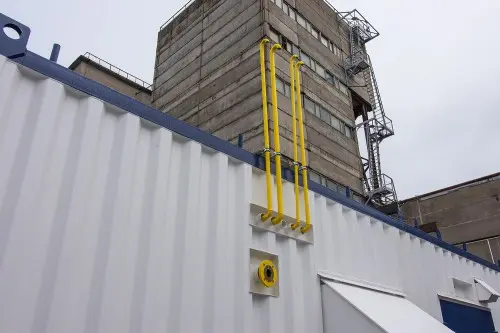

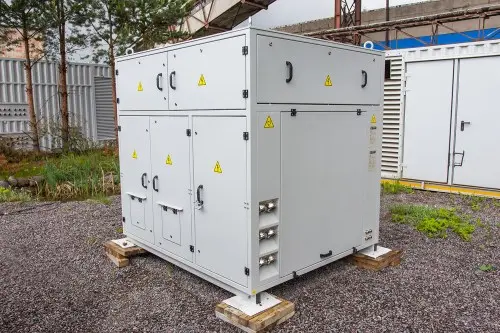

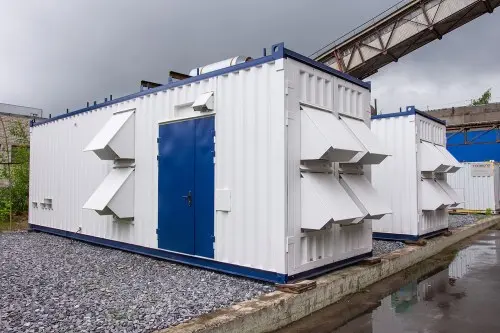

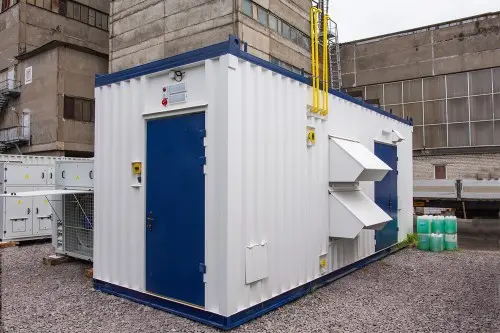

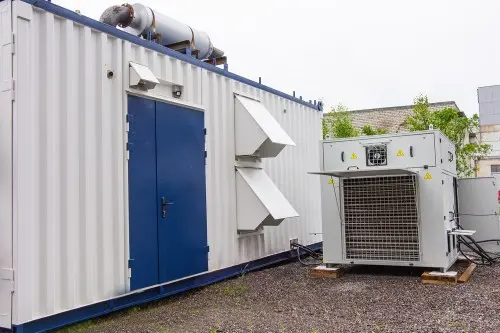

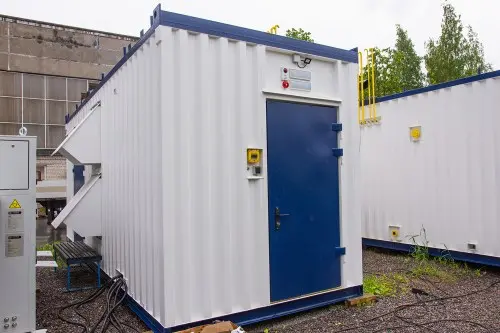

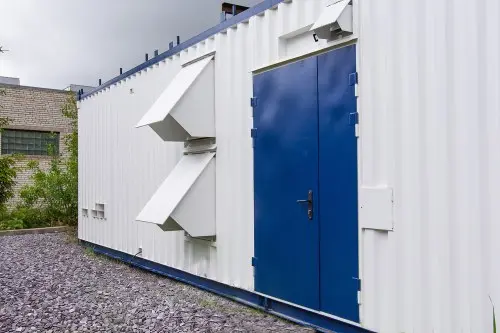

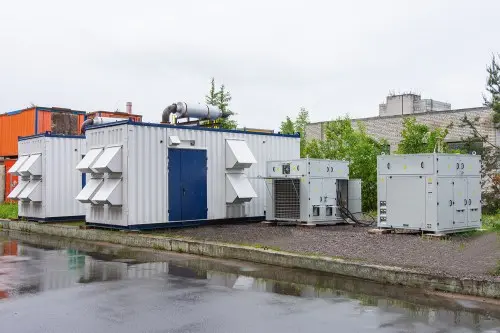

Каждая ДЭС размещается в отдельном цельносварном металлическом контейнере с габаритными размерами:
-
9000х2500х3000мм для ДЭС №1 и щита общих шин;
- 7000х2500х3000мм для ДЭС №2.
Конструктивное исполнение контейнера обеспечивает нормальную работу, безопасную и удобную эксплуатацию оборудования при следующих условиях:
-
атмосферном давлении 100 кПа (750 мм. рт. ст.);
- температуре наружного воздуха от -40°С до +50°С;
- относительной влажности воздуха до 98% при +25°С;
- запыленности воздуха до 0.1 г/м3;
- скорости ветра до 50 м/с;
- воздействии атмосферных осадков в виде дождя снега, тумана, инея, росы.

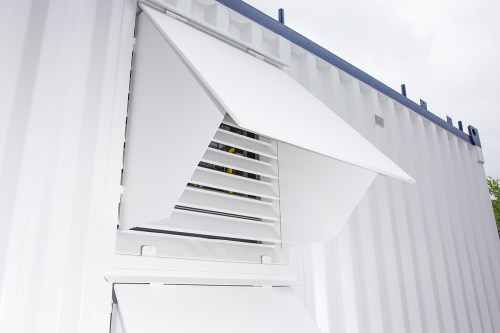

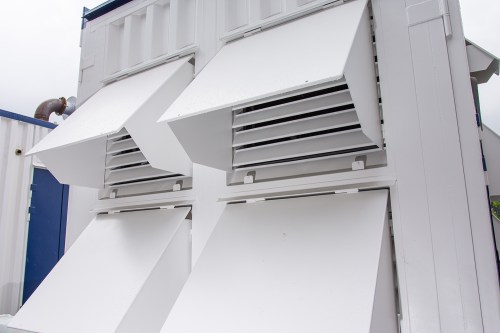

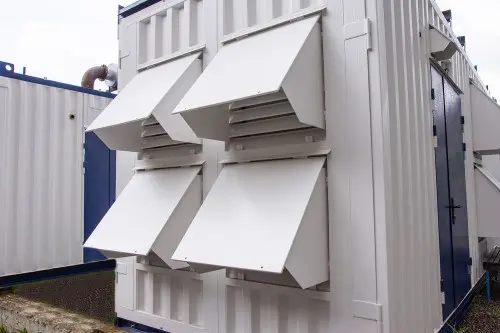

При работе электростанции створки открываются таким образом, что обеспечивают защиту от попадания в помещение снега и дождя.
Гарантия, ПНР, ШМР
На протяжении всего периода производства опытно-промышленных работ (60 дней) ТЭИ предоставляло гарантийные обязательства в полном объеме без ограничений по наработке ДЭС.
Гарантийный срок составляет 12 месяцев с момента отгрузки оборудования.

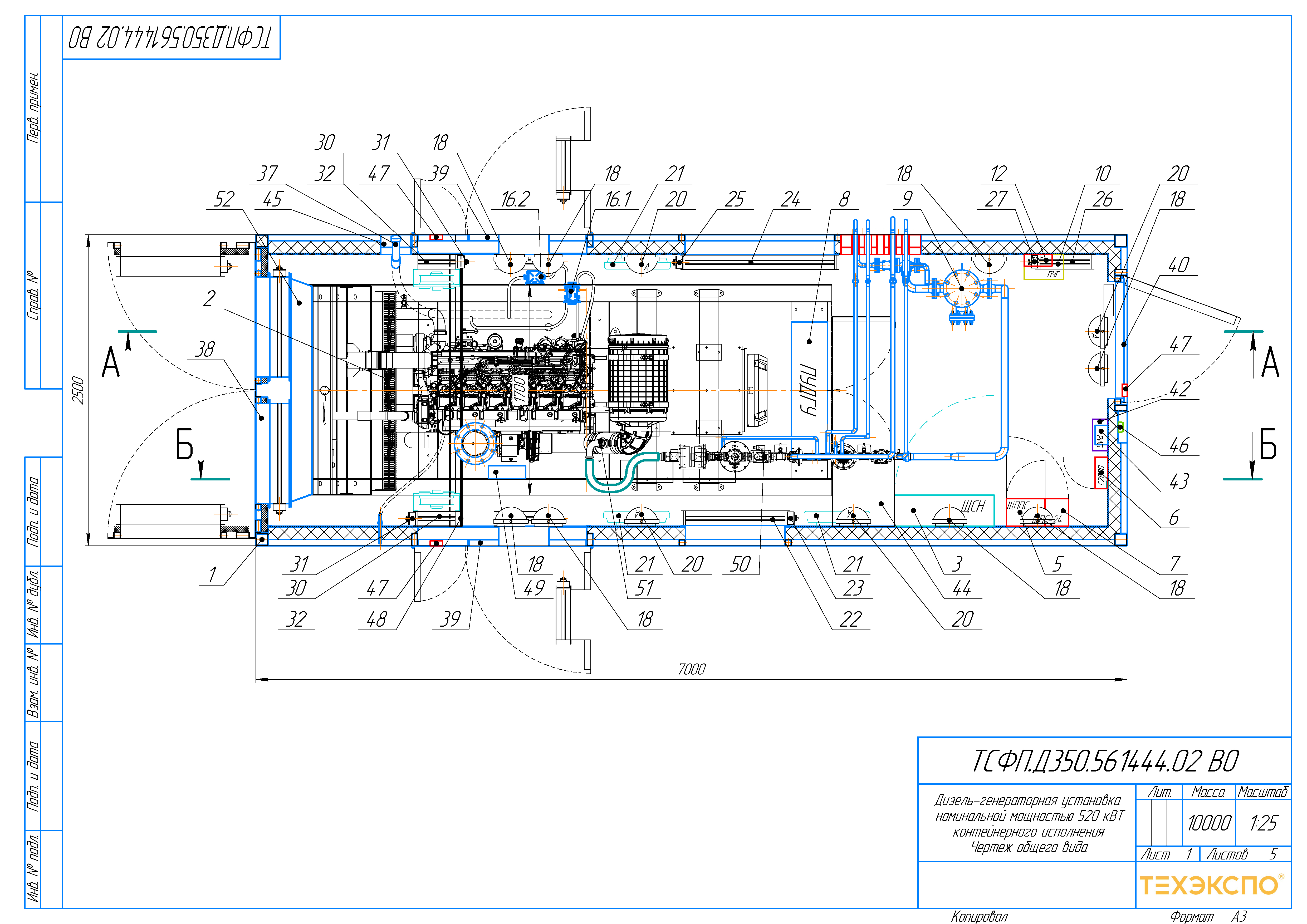

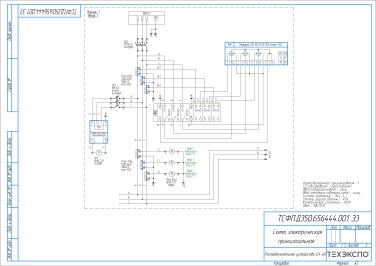

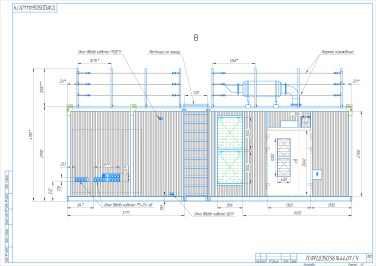

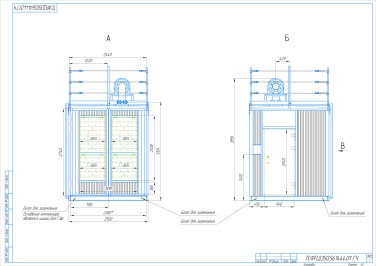

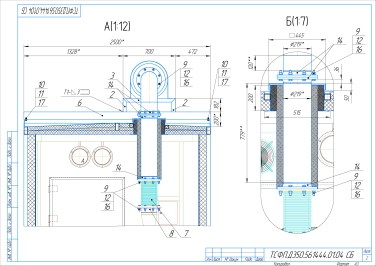

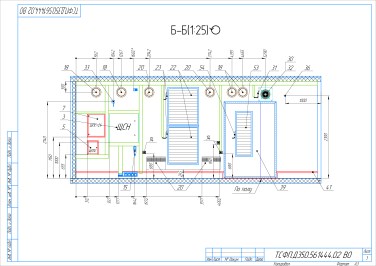

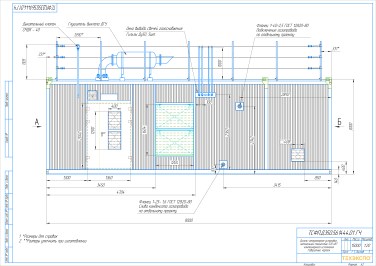

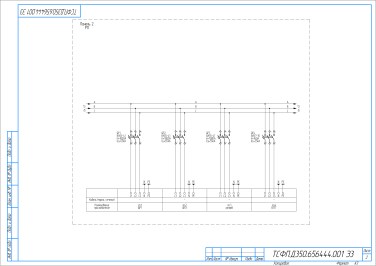

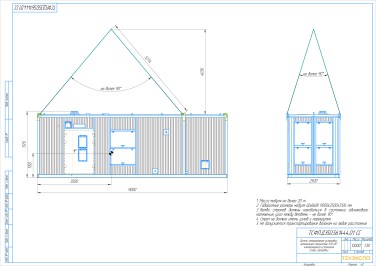

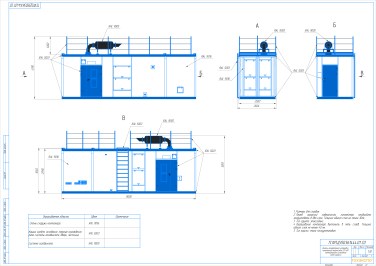

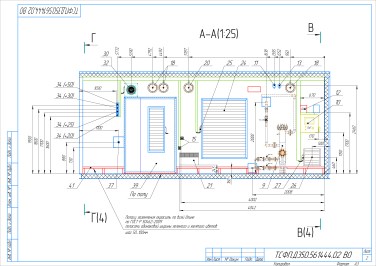

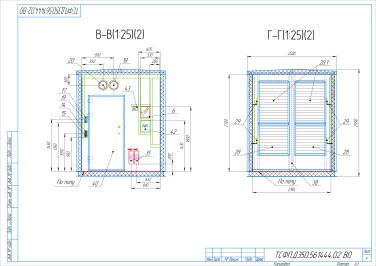

Чертежи
