Поставка ДЭС 1000 кВт, РУ 6,3 кВ, ПНР, ЮФО
Задача
Решение
Закажите расчет бюджета аналогичного проекта
ЗаказатьОсобенности проекта
Надежное резервное электроснабжение для предприятия полного цикла
Специалисты «Техэкспо Инжиниринг» завершили реализацию проекта по поставке и вводу в эксплуатацию дизельной электростанции мощностью 1000 кВт с распределительным устройством 6,3 кВ для крупного горнодобывающего предприятия в Южном федеральном округе.
Для горно-обогатительных предприятий бесперебойное электроснабжение — один из ключевых факторов стабильной работы. Остановка внешнего питания может привести к простою дробильно-сортировочных комплексов, конвейерных линий, насосных станций, систем водоотлива, вентиляции и технологической автоматики. Каждая минута простоя означает дополнительные производственные и финансовые риски, поэтому к резервным источникам питания на таких объектах предъявляются повышенные требования по надежности, скорости запуска и эксплуатационной готовности.
Комплексное решение под задачи Заказчика

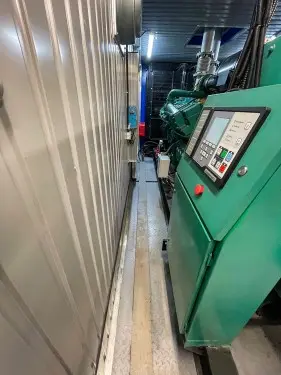

По итогам инженерных расчетов была выбрана дизель-генераторная установка ТЭ.1000С-Т6300-2РН собственного исполнения ООО «Техэкспо Инжиниринг» на базе двигателя Cummins, сочетающая высокую производительность, устойчивость к продолжительным нагрузкам и возможность эксплуатации на объектах с повышенными требованиями к надежности электроснабжения.
Проект в цифрах
общая мощность
год реализации
регион проекта
вид поставки
Фотогалерея
Детали проекта

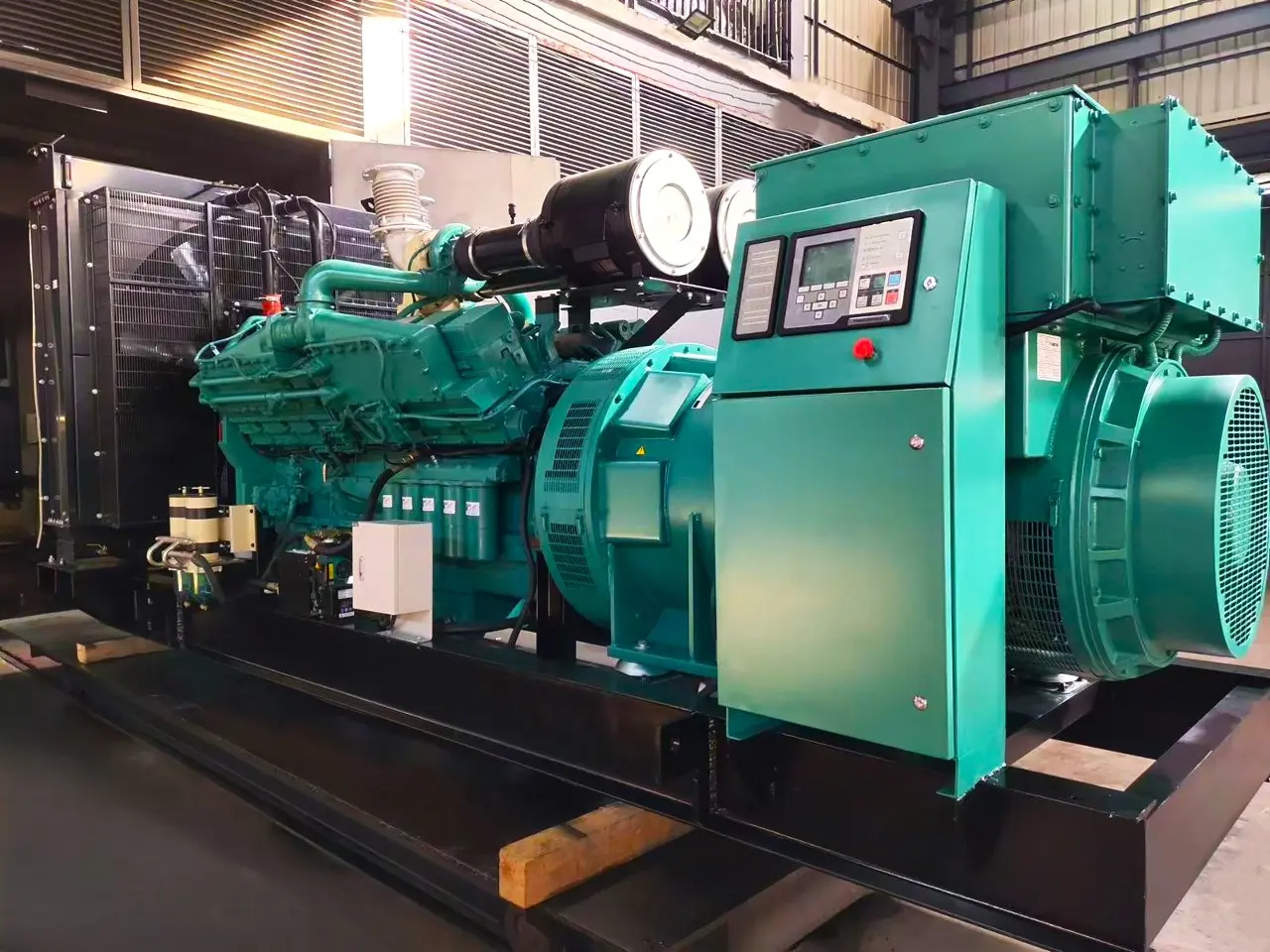

Основные характеристики ДГУ
-
Модель — ТЭ.1000С-Т6300-2РН;
- Двигатель — Cummins KTA50-G3;
- Генератор — Stamford S7H1D-F41;
- Панель управления — Cummins PCC 3.3;
- Объем двигателя, л — 50,3;
- Габариты (Д×Ш×В), мм — 5450×2610×2451;
- Масса, кг — 11 800;
- Расход топлива при нагрузке 75%, л/час — 199;
- Синхронизация ДГУ с аналогичными — предусмотрена;
- Глушитель — промышленный.
Контейнер, рассчитанный на промышленную эксплуатацию

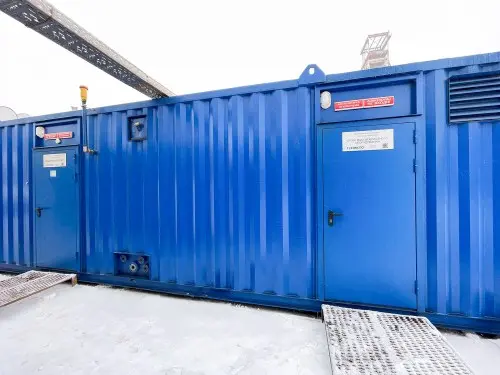

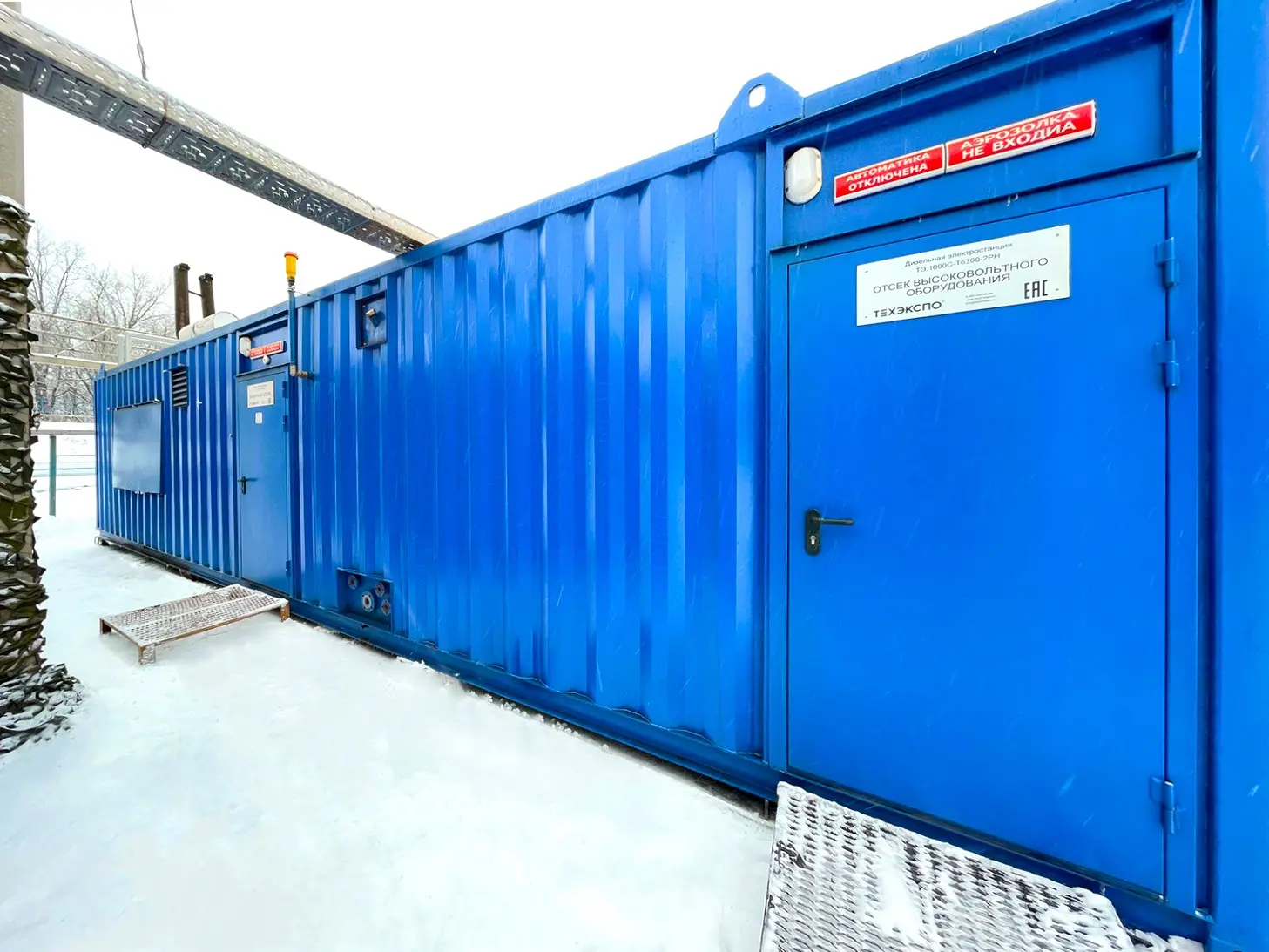

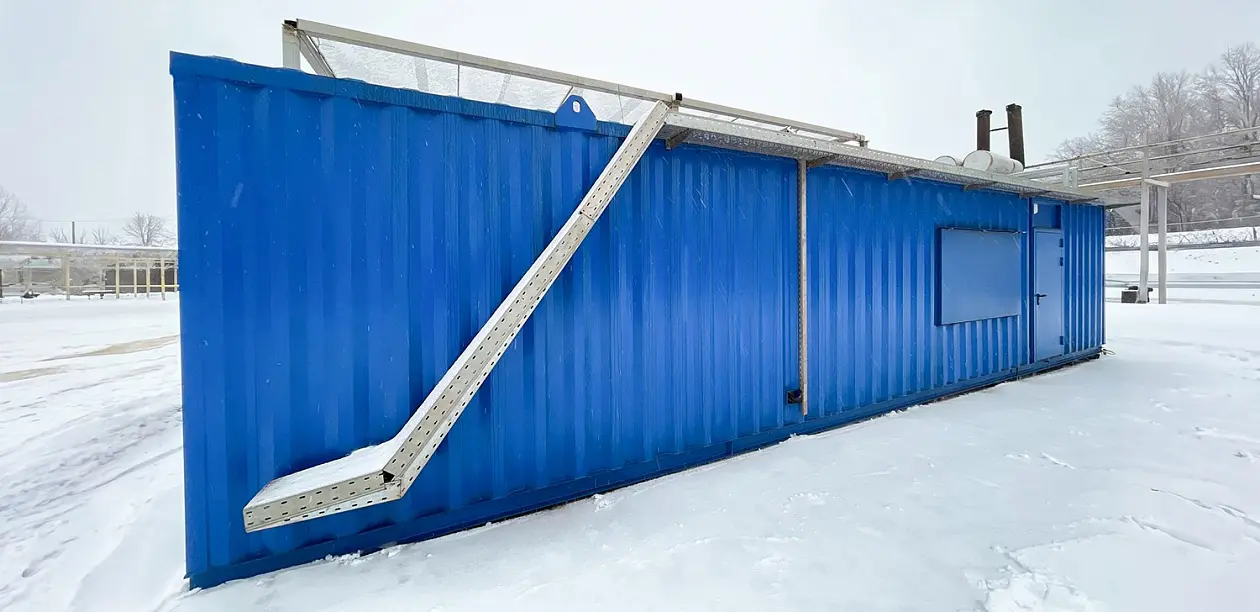

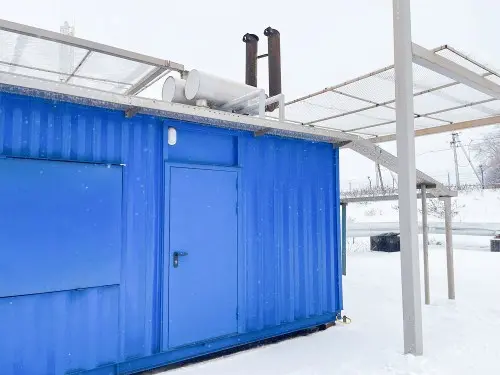

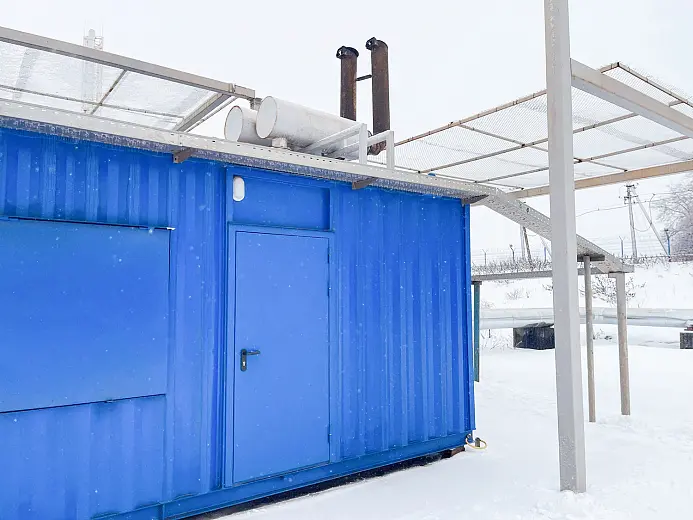

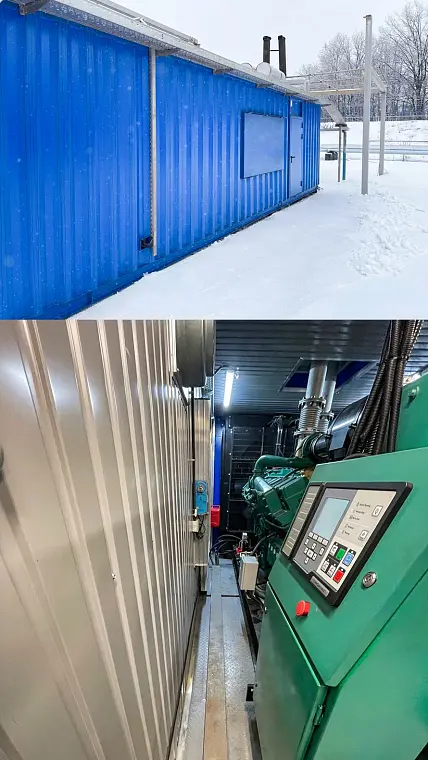

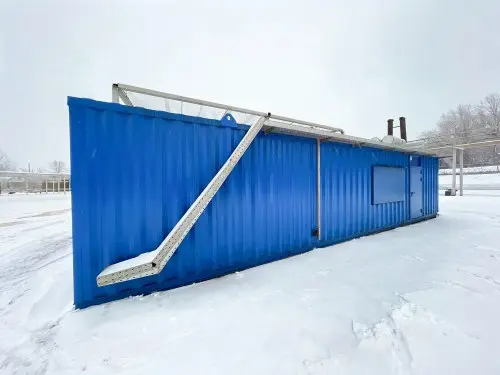

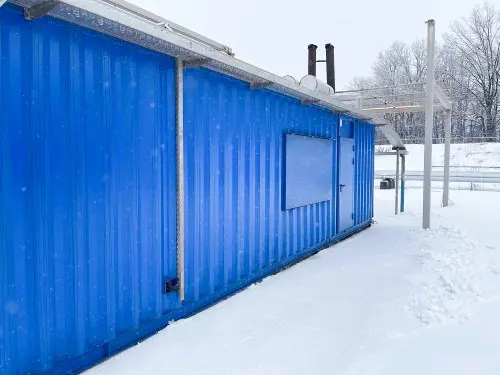

Дизельная электростанция размещена в цельносварном контейнере «Север» климатического исполнения УХЛ1, предназначенном для эксплуатации при температуре окружающей среды от -60° до +40°С.
Контейнер разработан с учетом требований к эксплуатации промышленного энергетического оборудования и обеспечивает надежную защиту ДЭС в любых погодных условиях.
Характеристики контейнера
-
Тип — цельносварной контейнер «Север», УХЛ1;
- Диапазон рабочих температур — от -60 до +40 °С;
- Габариты (Д×Ш×В), мм — 12000×2800×2900;
- Освещение — основное (220 В) и аварийное (24 В);
- Пожаротушение — автоматические системы охранно-пожарной сигнализации (ОПС) и аэрозольного пожаротушения (АСПТ);

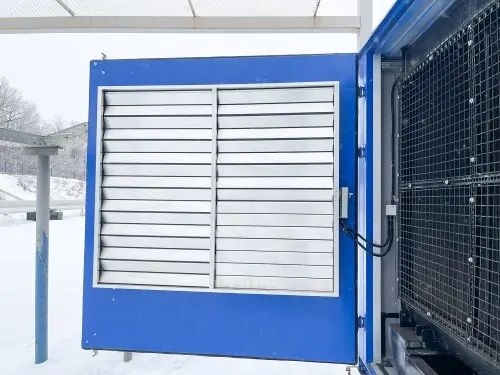

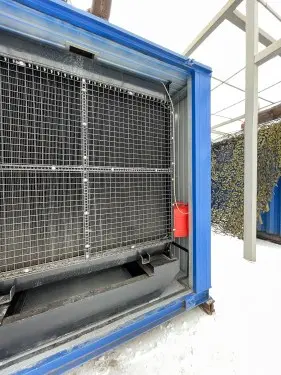

- Вентиляция — приточно-вытяжная с автоматическими электроприводами;
- Отопление — электроконвекторы 220 В с терморегуляторами;
- Топливный бак 1000 л.
Одним из преимуществ контейнеров производства «Техэкспо Инжиниринг» является комплекс инженерных решений, направленных на повышение надежности эксплуатации оборудования. Конструкция предотвращает образование изморози на внутренних поверхностях при работающей системе отопления, использует негорючую теплоизоляцию и обеспечивает полную водонепроницаемость при закрытых дверях и технологических проемах.
Наружное покрытие соответствует требованиям ГОСТ 9.401-91, при этом контейнер может быть окрашен в любой цвет по брендбуку Заказчика без увеличения стоимости изделия.
Монтаж электрооборудования выполнен в соответствии с требованиями ГОСТ 23274-84 и ГОСТ 12.1.019-79. Дополнительную защиту обеспечивают системы охранной и пожарной сигнализации, а также световая и звуковая индикация, позволяющие своевременно обнаружить потенциальные нештатные ситуации.
От поставки до ввода в эксплуатацию
Проект был реализован компанией «Техэкспо Инжиниринг» в формате комплексной поставки. Помимо изготовления и поставки оборудования, специалисты «ТЭИ» выполнили пусконаладку и ввод дизельной электростанции в эксплуатацию.
На поставленное оборудование предоставлена гарантия 12 месяцев.
Благодаря реализованному проекту горнодобывающее предприятие получило надежный резервный источник электроснабжения, обеспечивающий устойчивую работу ключевых производственных систем даже при полной потере внешнего питания. Для объектов непрерывного производственного цикла такие решения становятся важной частью стратегии повышения промышленной надежности и снижения рисков незапланированных простоев.

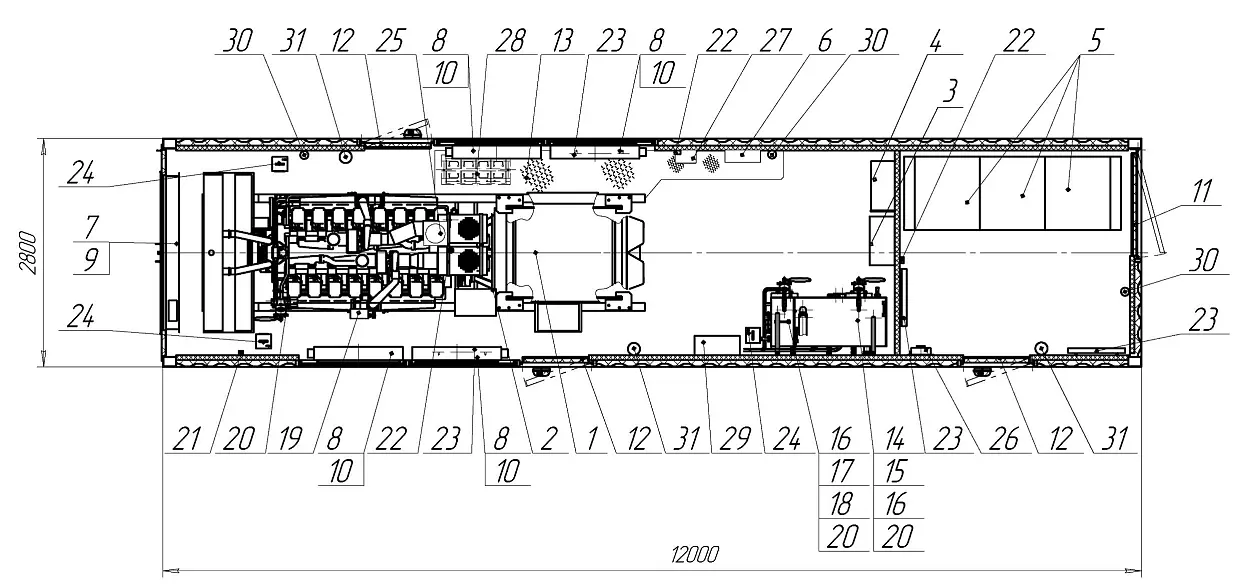

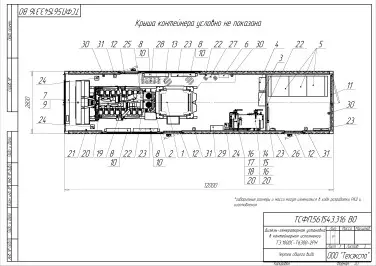

Чертежи
