ДГУ Cummins C1675D5 мощностью 1200 кВт в контейнере с пониженным уровнем шума для производителя лекарств «Петровакс»

Общая мощность 1200 кВт
Заказчик НПО Петровакс Фарм
Фото
Решение

ООО «Техэкспо» поставило для производителя лекарственных препаратов «Петровакс» оригинальную английскую ДГУ Cummins C1675D5А.G8 мощностью 1200 кВт. ДГУ будет работать в постоянном режиме нагрузки для нового цеха по производству вакцины в Подольске в селе Покров.

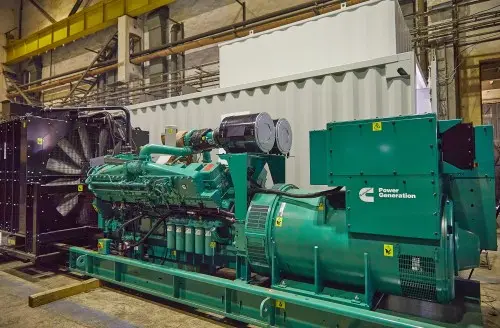

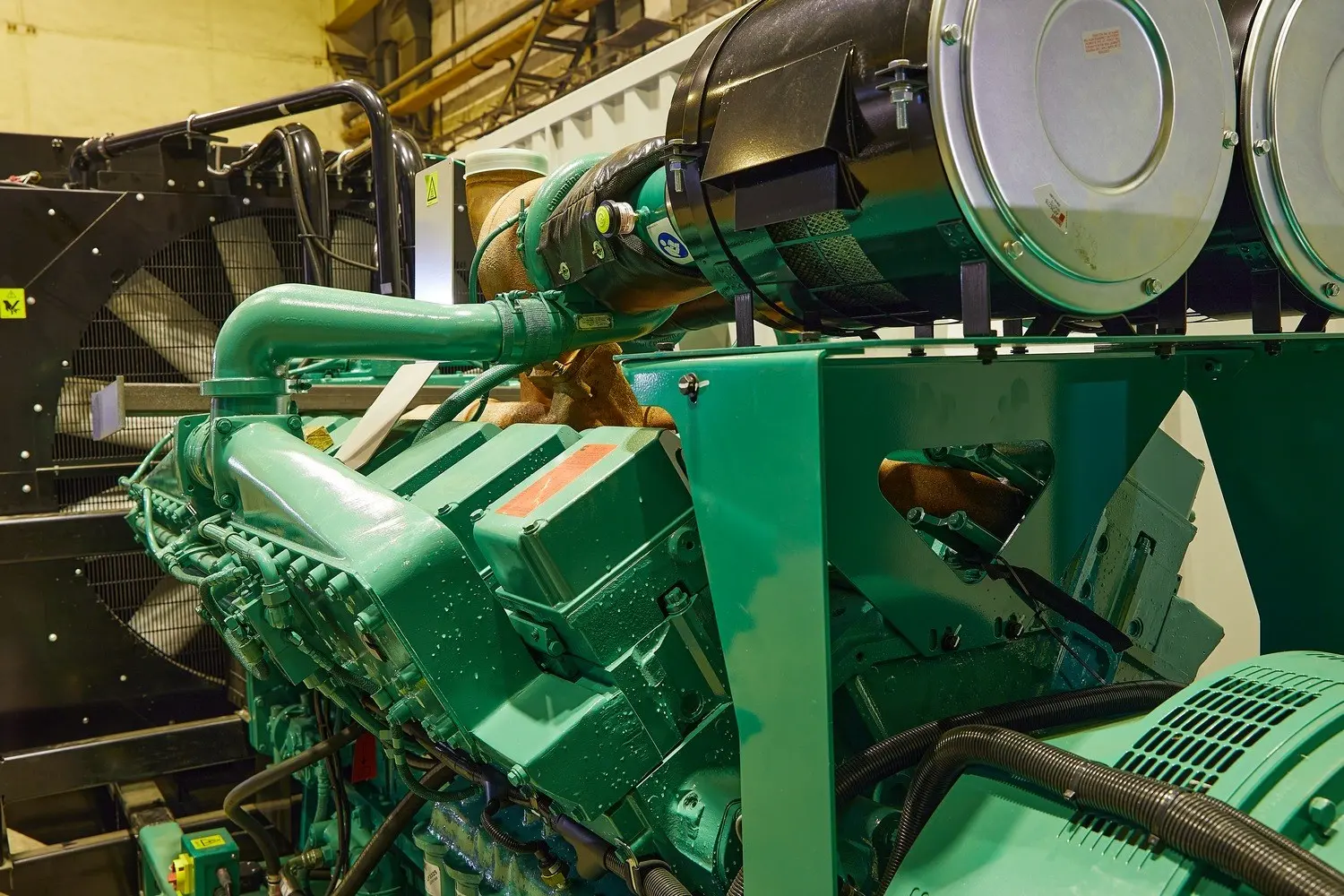

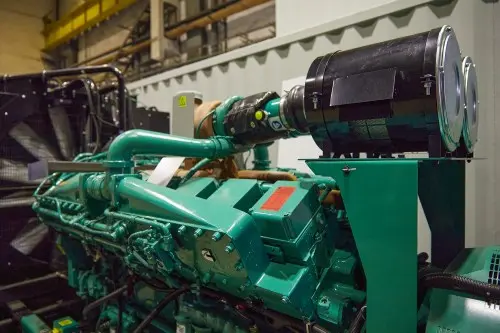

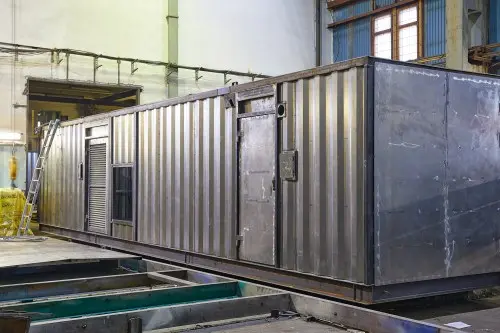

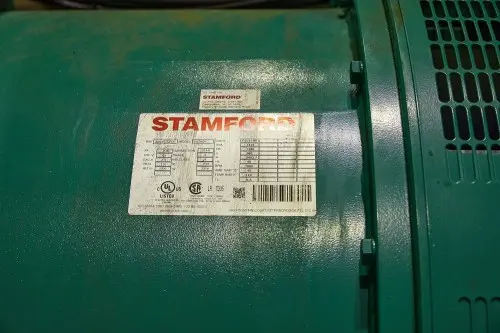

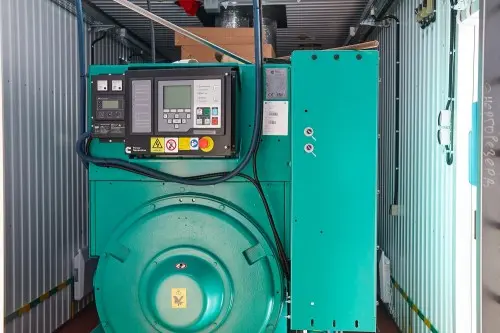

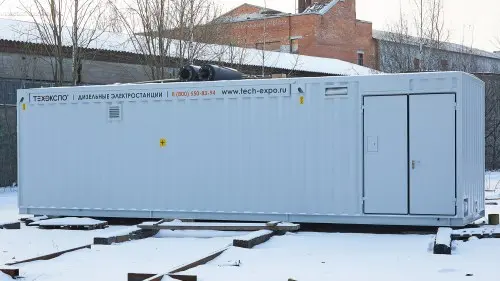

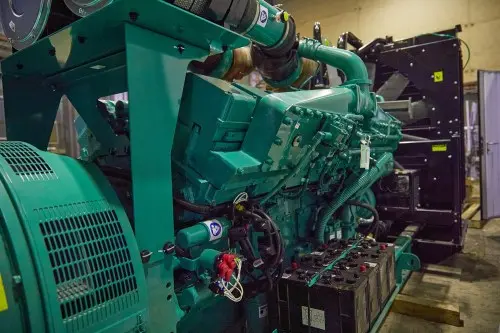

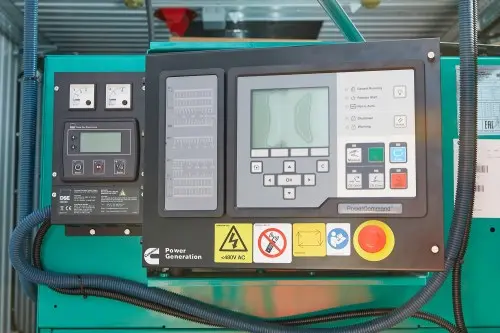

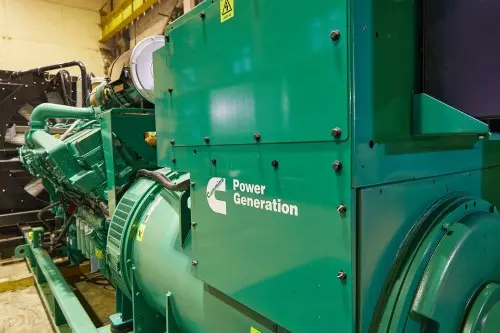

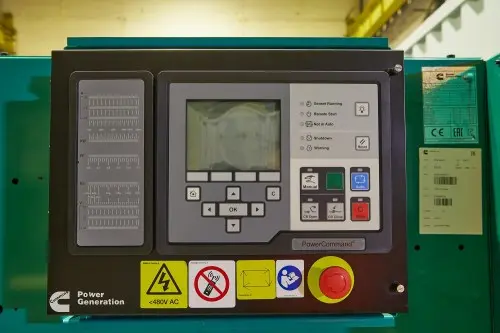

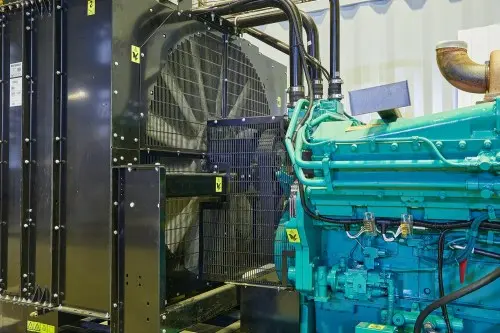

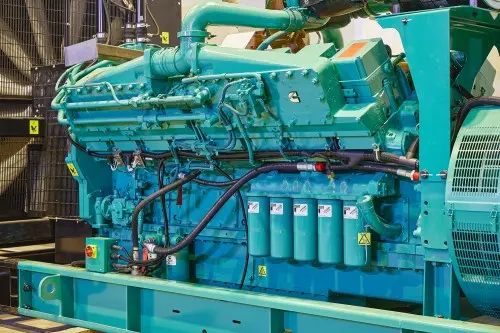

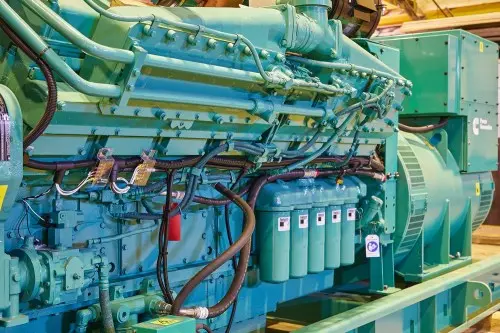

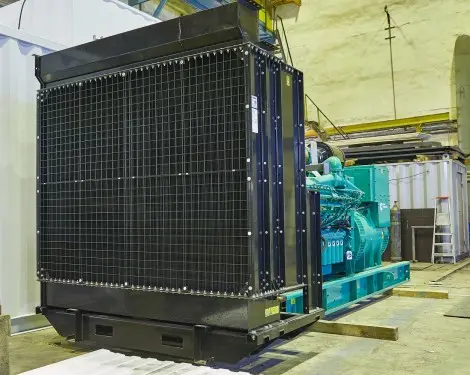

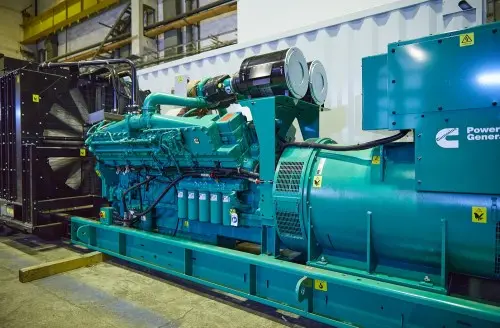

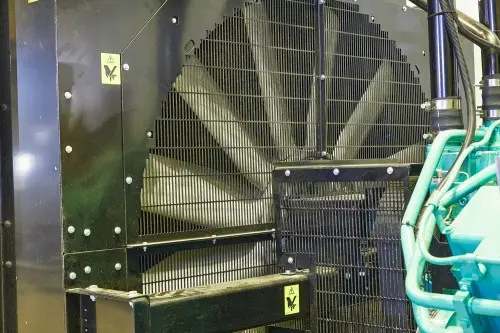

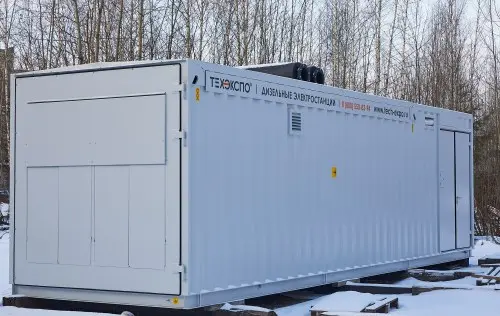

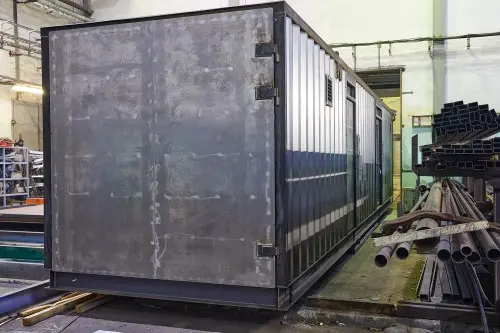

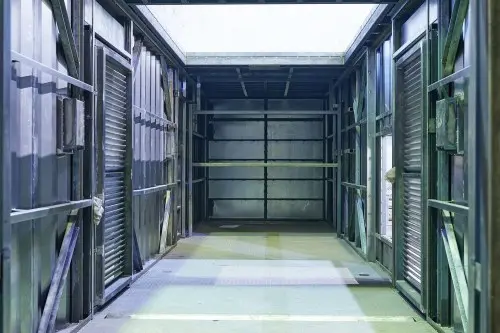

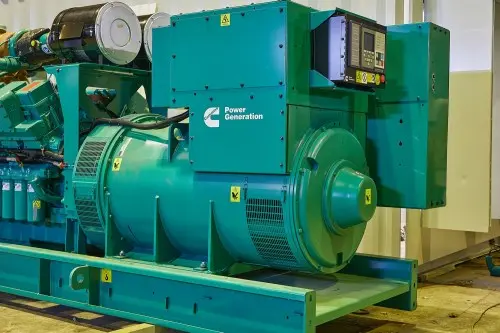

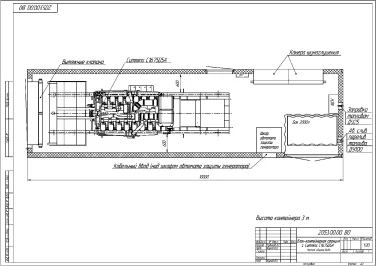

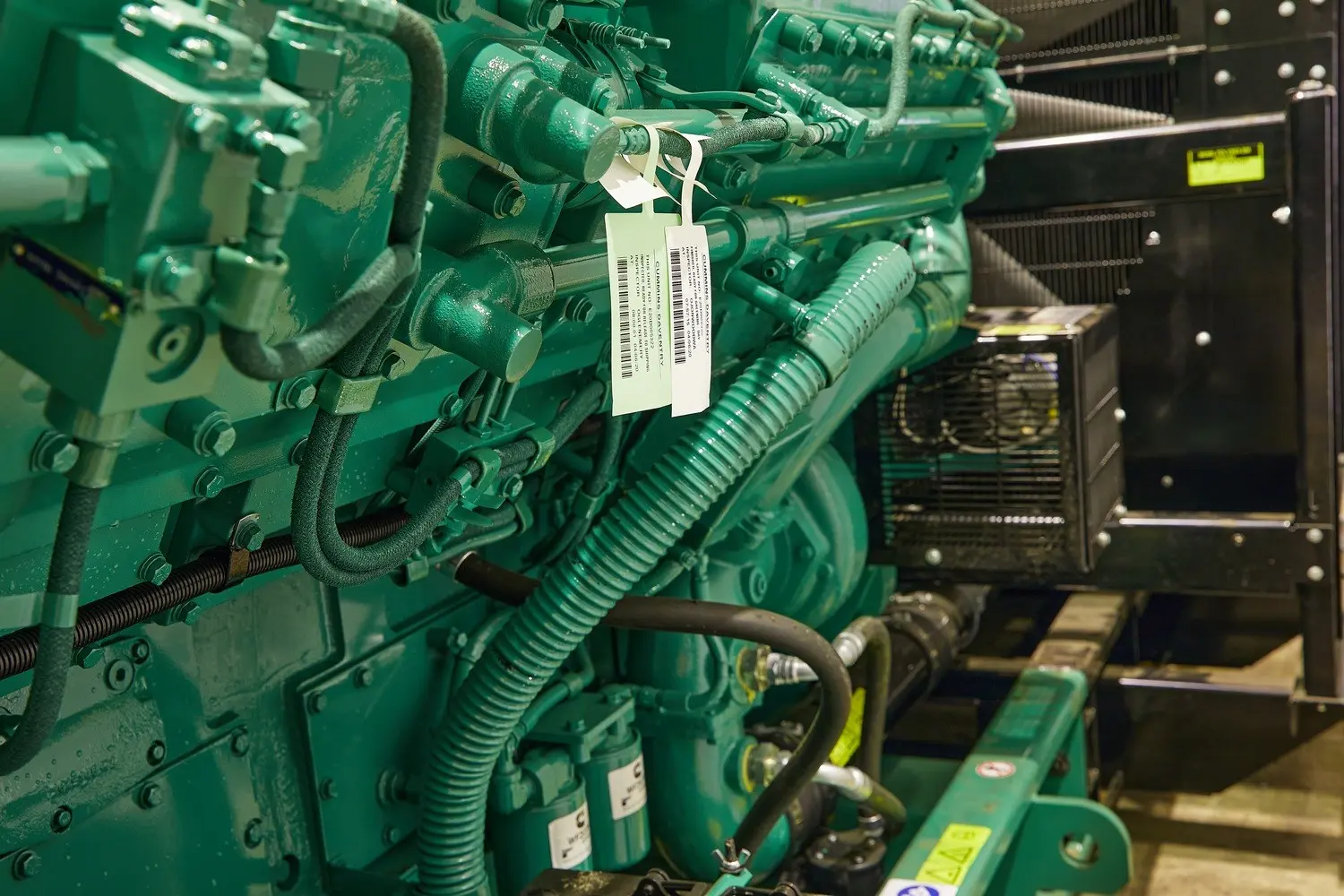

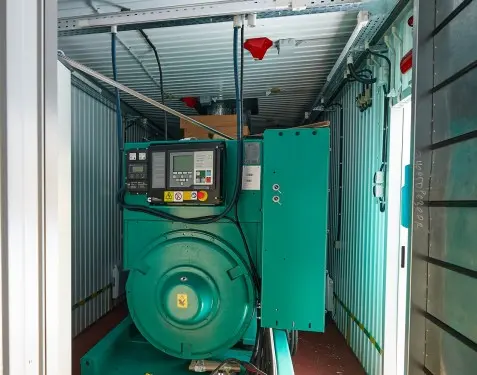

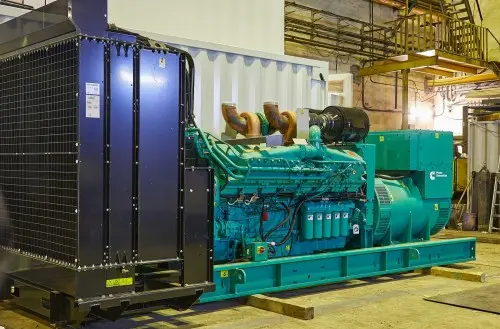

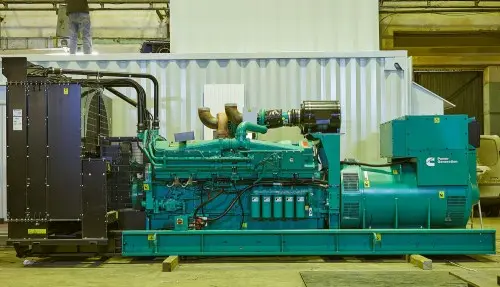

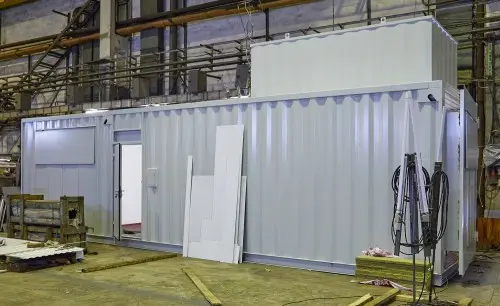

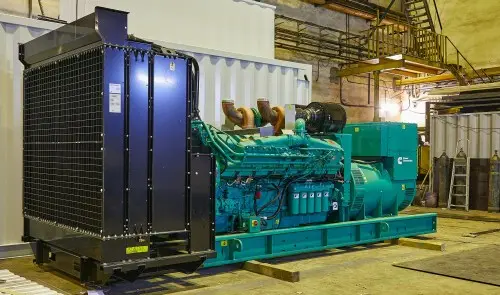

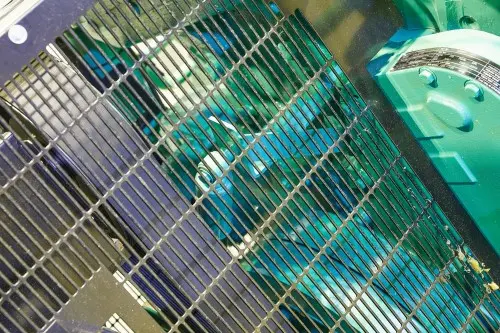

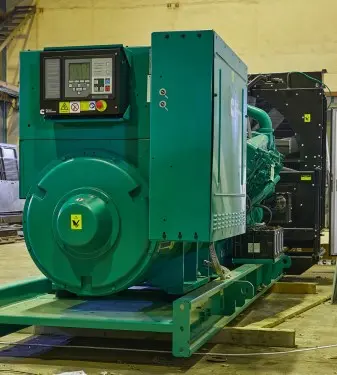

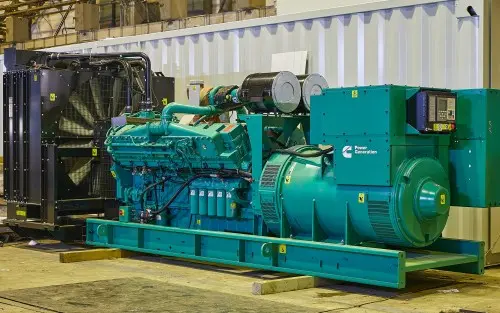

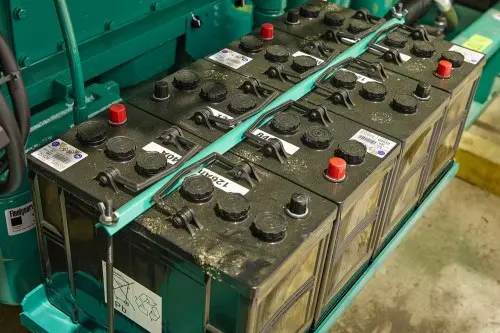

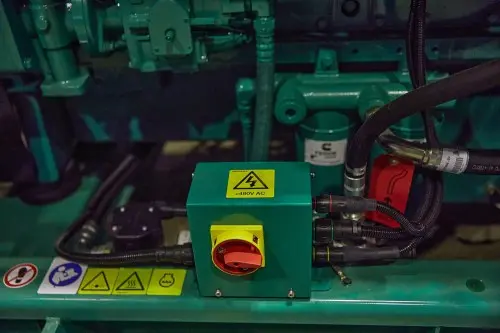

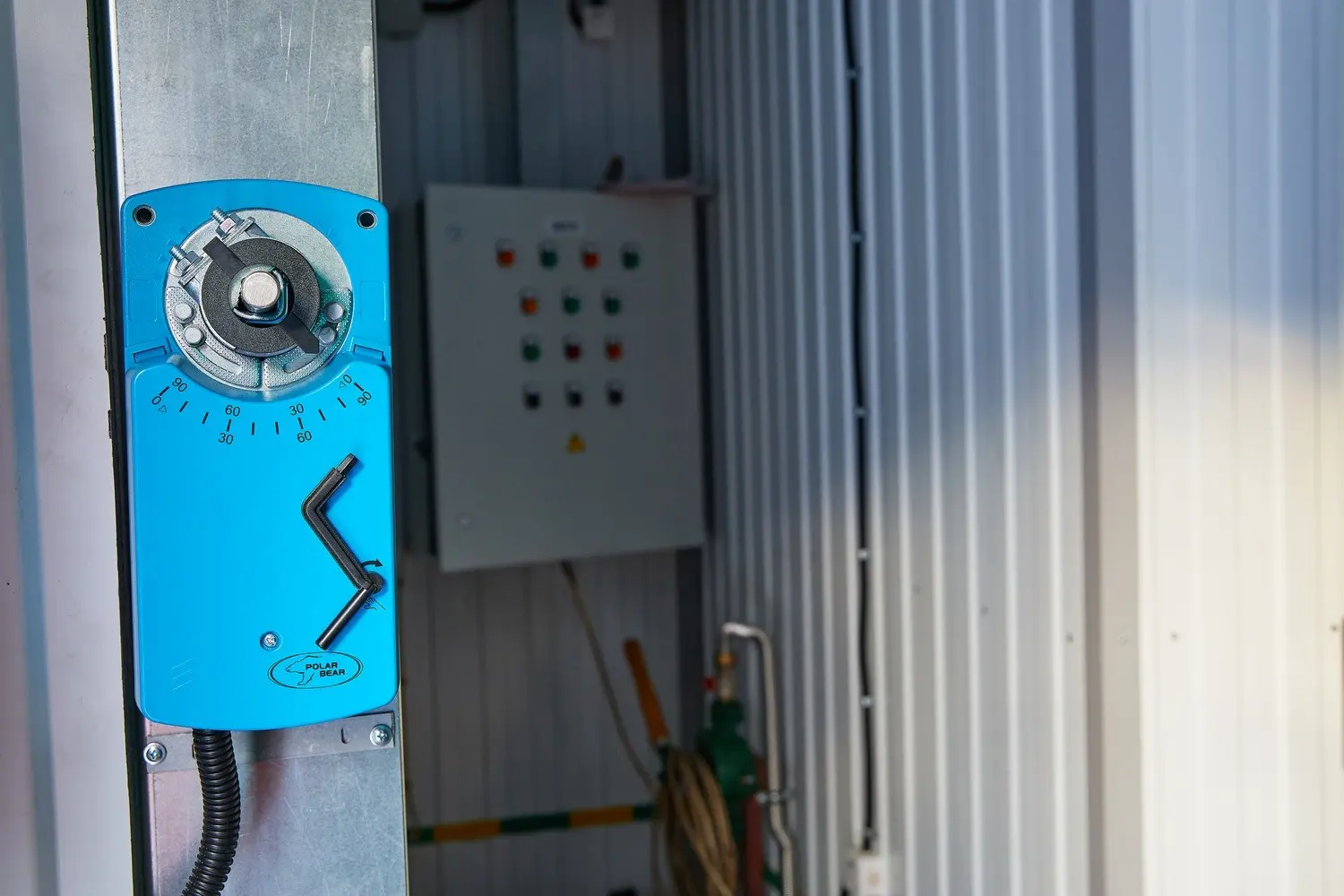

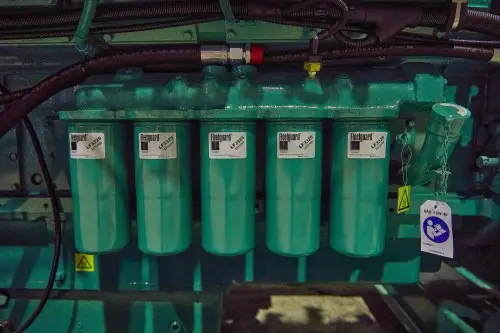

Дизельная электростанция Cummins C1675D5А.G8 комплектуется двигателем КТА50.GS8, генератором тока Stamford PI734D1 и панелью управления РСС3.3. ДГУ установлена в цельносварном контейнере типа «Север» с габаритами 10000х2800х3000 с топливным баком 2000л, с камерами шумоглушения, конструкцией для снижения уровня шума глушителей. Посмотреть производственную базу Техэкспо >>>.

Сервисная служба «Техэкспо» осуществила комплекс строительных и пусконаладочных работ, в т.ч. прокладку медного кабеля ВВГнг-LS 1х150 (5 ниток на 1 фазу) длиной 1800 м и кабеля ВВГнг-LS 1х150 (2 нитки на 1 фазу - нулевая шина) длиной 240 м, возведение двух кабельных эстакад, обустройство заземления и фундамента для ДГУ.

Для обеспечения постоянной работы ДГУ мы проложили топливную магистраль с врезкой в существующую.

Рабочая документация и ведомость рабочих чертежей по энергоснабжению производственных корпусов от ДЭС 1200 кВт контейнерного типа:

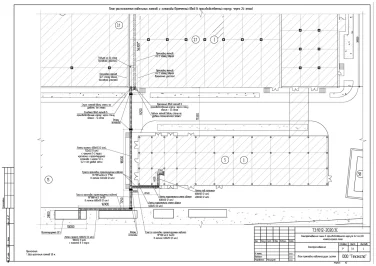

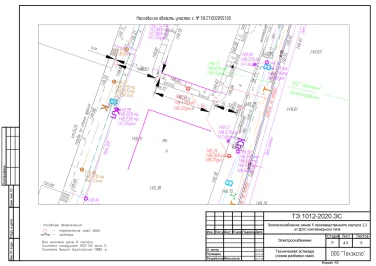

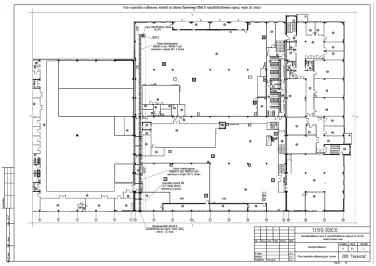

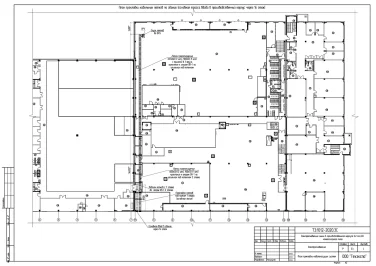

  • План прокладки кабеленесущих систем
  • Техническая эстакада
  • Расчет несущих конструкций эстакады

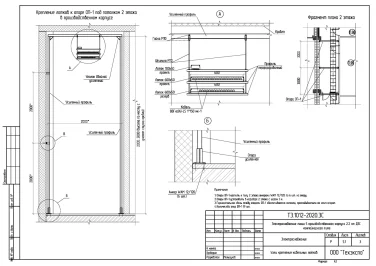

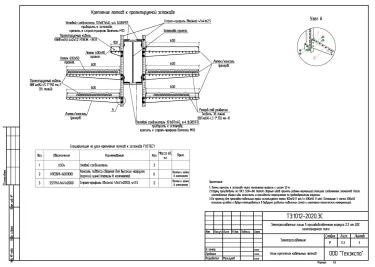

  • Узлы крепления кабельных лотков
  • Проход кабельных лотков по контейнерам ДГУ

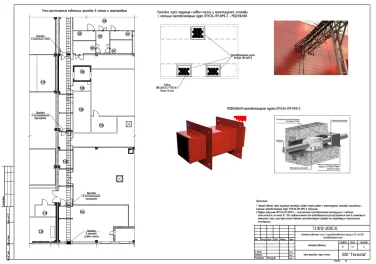

  • Узел прохода через стены
  • Топливопровод
  • Заземление

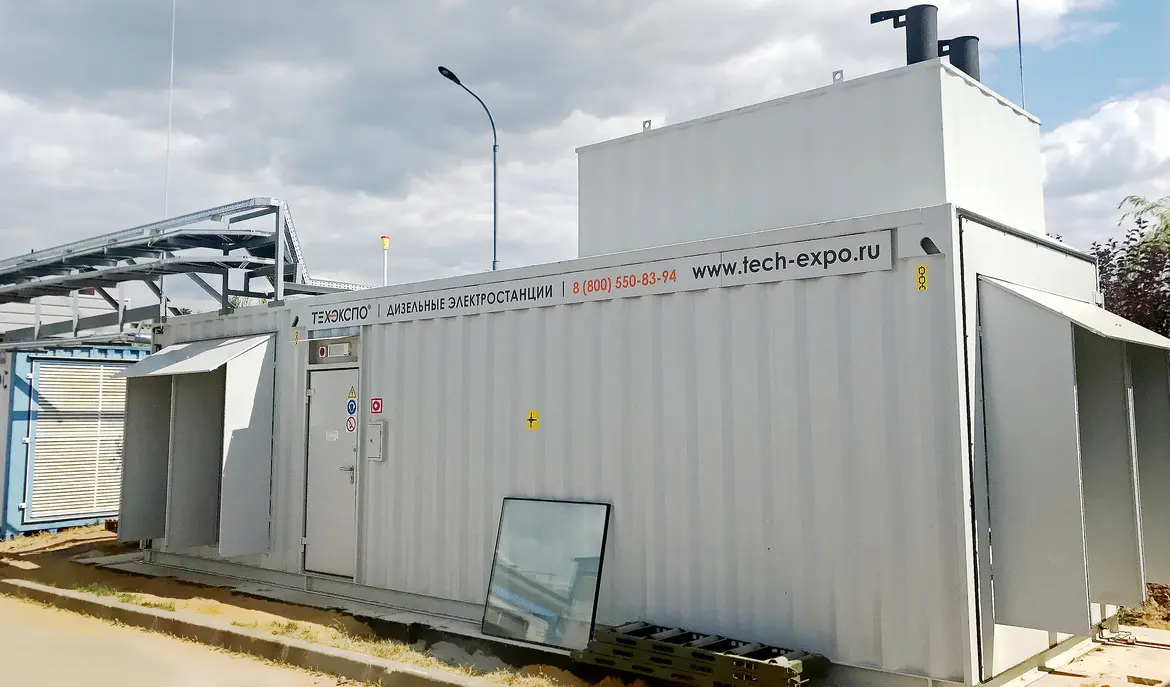

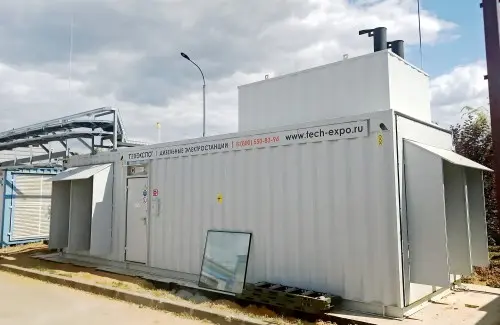

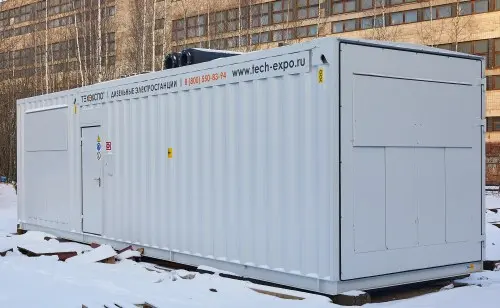

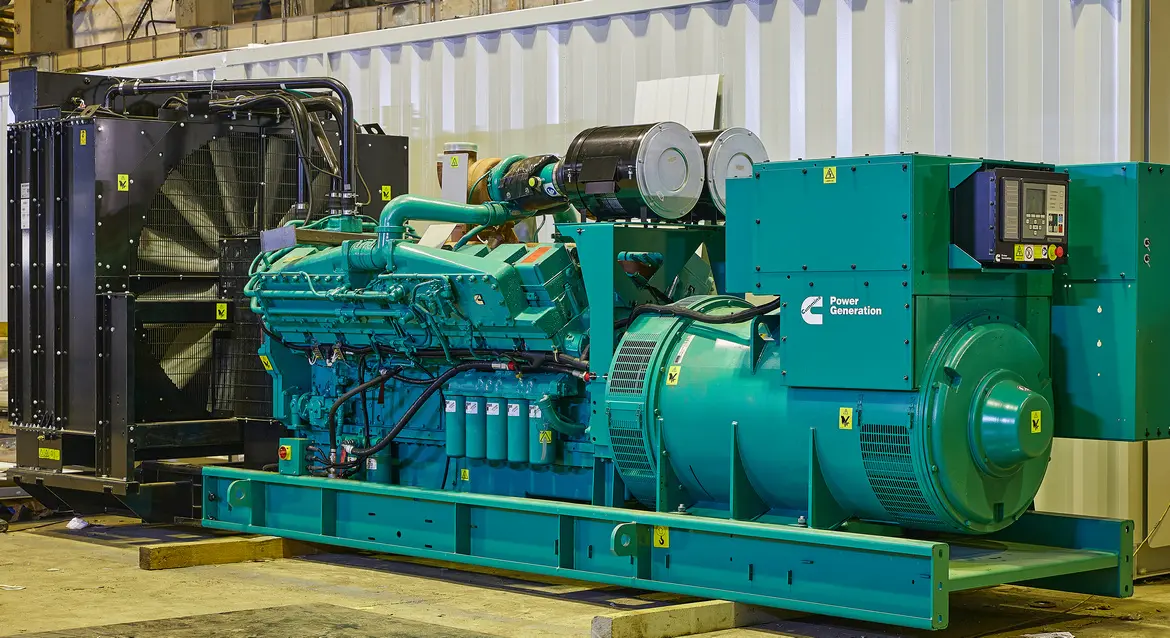

ДГУ Cummins  1200 кВт в контейнере с пониженным уровнем шума
ДГУ Cummins  1200 кВт в контейнере с пониженным уровнем шума

Проектом предусмотрена прокладка кабельных линий от ДГУ до здания производственного корпуса. Кабели прокладываются в металлических кабельных лотках 600х50 и 100х50 с крышкой. Кабельные лотки крепятся на монтажных элементах. Длина трассы от ДГУ до ГРЩ 43 м +10% = 47 м.

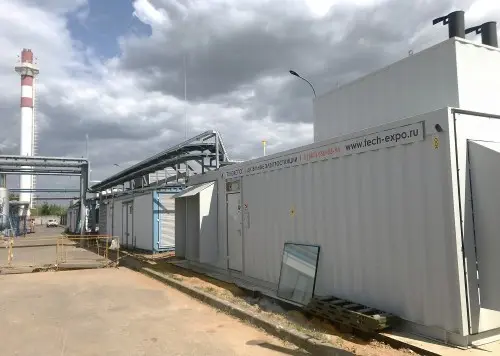

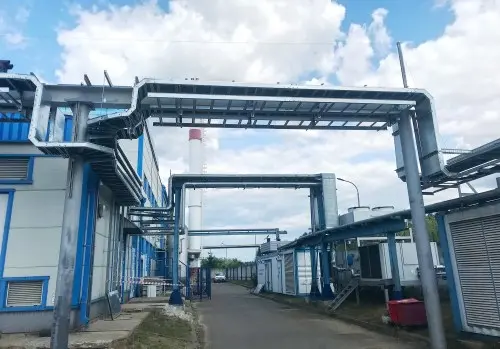

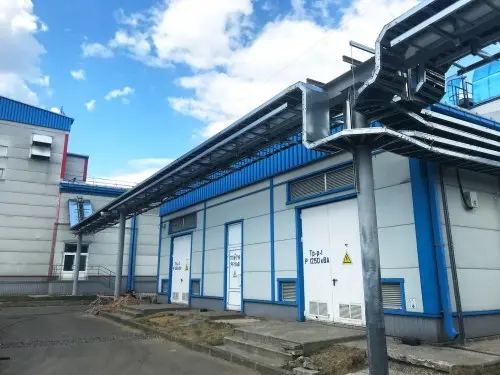

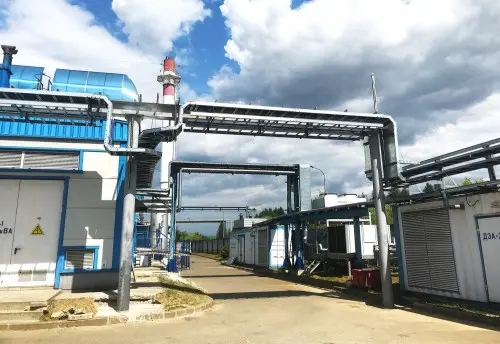

Длина перемычки от автомата 2500А до общей шины 10 м. Длина трассы от ГРЩ до ВРУ 2.2 105 м +10% = 115 м. Для прокладки кабельных лотков между ДГУ сущ. и производственным корпусом проектом предусматривается установка металлической эстакады.

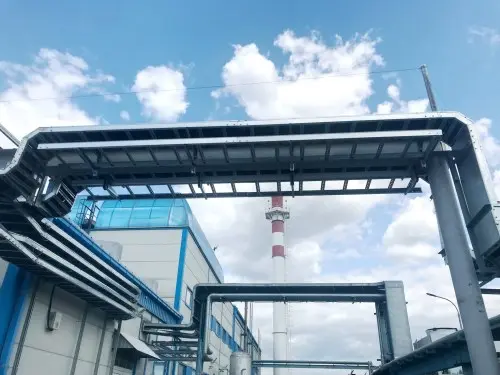

Опоры эстакады изготавливаются из стальной трубы 300х8 и двутавровой балки 40Ш2. Все стальные конструкции окрашиваются в 2 слоя эмалью по 2 слоям грунтовки ГФ-021. Все сварные швы выполняются ручной электродуговой сваркой. Под установку опор эстакады проектом предусмотрено устройство свайных фундаментов.

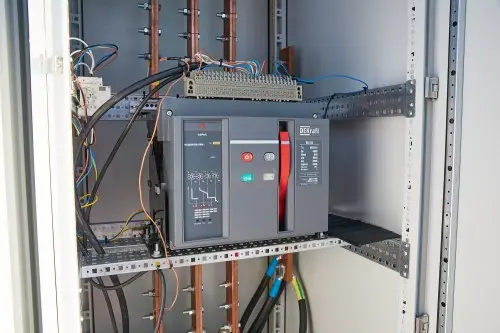

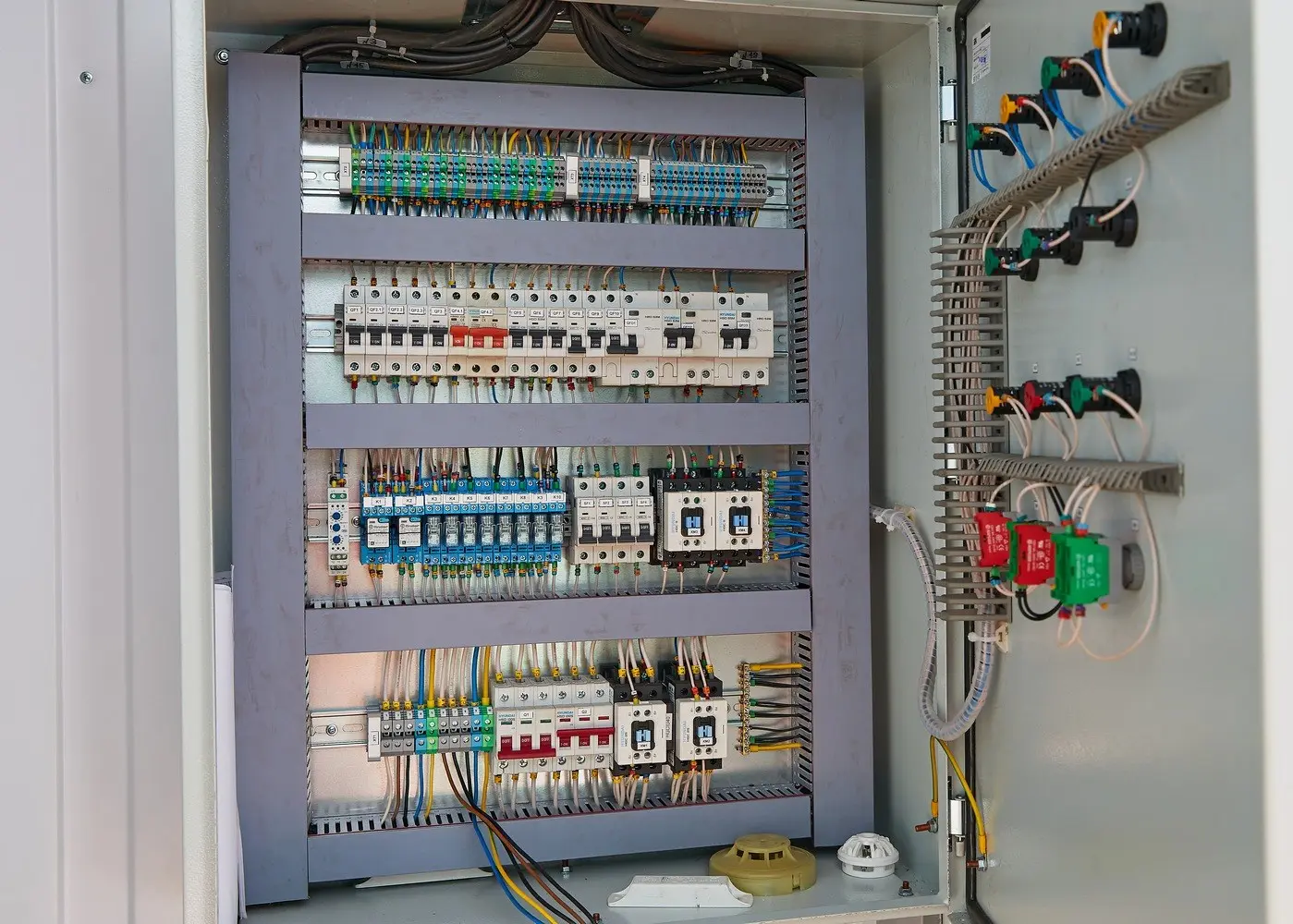

В проекте мы произвели расчет сечения кабелей 1*150, 1*400, подключение к АВР и кабельные линии. АВР (вводно-распределительное устройство с АВР и синхронизацией) состоит из двух существующих ДГУ, ГРЩ с общей шиной ДГУ – существующий, ДГУ-3 проектируемая - дизель-генераторная установка ТЭ.1200C-Т400-2РН. Щит ВРУ.ДГУ3.2500 (ВШГ 2000х1800х800), двухсекционный, одностороннего обслуживания, с расположенным в нем выкатным Автоматическим выключателем, ток номинальный 2500А, проектируемый. Предназначение - для подключения  ВРУ2.2 в общую схему электроснабжения (защита отходящего к ней кабеля), а для обеспечения бесперебойного электроснабжения на периоды остановки ДГУ-3 для проведения регламентных и ремонтных работ.

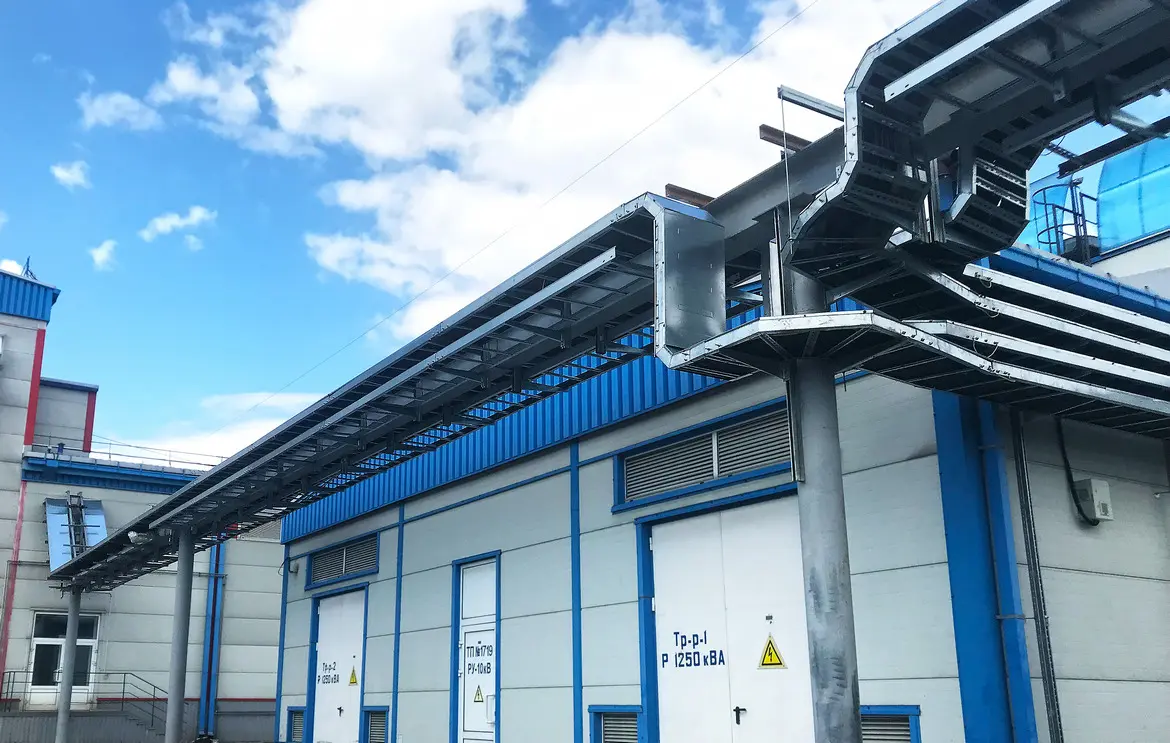

Кабельные линии КЛ-1 (58 м) - от ДГУ-3 – до вводных шин ВРУ.ДГУ3.2500

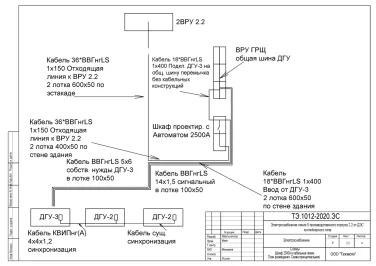

Кабельные линии:

КЛ-1 (58 м) - от ДГУ-3 – до вводных шин ВРУ.ДГУ3.2500:

  • кабель ВВГнгLS 18х(1х400) 1044 м – 3ф+N+РЕ в лестничных лотках 2х(600х50) по эстакаде горизонтально до отметки «стена ГРЩ», далее вертикально вдоль стены ГРЩ, далее горизонтально через проход в стене (сэндвич) в лотках лестничных 2х(600х50) до вводных шин ВРУ.ДГУ3.2500.
  • кабель ВВГнгLS 5х6 47 м – собственные нужды ДГУ - в лестничных лотках 100х50 по эстакаде горизонтально до отметки «стена ГРЩ», далее вертикально вдоль стены ГРЩ, далее горизонтально через проход в стене (сэндвич) в лотке лестничном 100х50 до точки подключения в ГРЩ.
  • кабель ВВГнгLS 14х1,5 47 м – обеспечение запуска и передачи сигналов - в лестничных лотках 100х50 по эстакаде горизонтально до отметки «стена ГРЩ», далее вертикально вдоль стены ГРЩ, далее вертикально вдоль стены ГРЩ, далее горизонтально через проход в стене (сэндвич) в лотке лестничном 100х50 до точки подключения в ГРЩ.

КЛ-2 (150 м) - от Щита ВРУ.ДГУ3.2500 – до 2ВРУ 2.2:

кабель ВВГнгLS 36х(1х150) – 3ф+N+РЕ 5400 м - в лестничных лотках 2х(400х50) от Щита ВРУ.ДГУ3.2500 горизонтально через проход в стене (сэндвич), далее вертикально вдоль стены ГРЩ, далее в лестничных лотках 2х(600х50) по эстакаде горизонтально до 2ВРУ 2.2

КЛ-3 (5 м) – от общая шина ДГУ – до ВРУ.ДГУ3.2500 (перемычка, объединяющая вводную шину ВРУ.ДГУ3.2500 с общей шиной ДГУ):

кабель ВВГнгLS 18х(1х400) – 3ф+N+РЕ 90 м - размещение без применения кабельнесущих конструкций от щита до щита – верх-верх.

КЛ-4 – (30 м) от Панель управления ДГУ-3 – до панель управления ДГУ-2 – обеспечение параллельной работы ДГУ-3 с существующими ДГУ-2 и ДГУ-1 - кабель КВИПнг(А) 4х4х1,2 – 35 м в лестничном лотке 50х30.

Для технической эстакады мы провели расчеты несущих конструкций, по результатам расчета балки коэффициент использования сечения 0,7 (30% запас). Неразрезность балки обеспечивается жесткостью стыка участков. Стык выполняется равнопрочным, расположение стыка не имеет значения. Колонна эстакады представляет собой стойку из трубы, жестко защемленной в фундаменте. Опирание балки на колонну – шарнирное.

Выводы по результатам расчета сваи: свайный куст принят из 4-х свай диаметром 133 мм. По результатам 3D-расчета с учетом фактического распределения усилий по элементам максимальное усилие в свае равно 59кН, что близко к максимальной несущей способности сваи d108 по материалу. Рекомендуется принять сваю d133, с несущей способностью по материалу 100 кН. К балке с 2-х сторон крепятся лотки через крепежные элементы.
