Три ИБП, РУ, ПНР и интеграция ДГУ с РУ для госпиталя в Санкт-Петербурге

Заказчик Военно-медицинская академия имени С.М. Кирова
Фото
Решение

В августе 2022 года компания «Техэкспо» поставила 3 ИБП и РУ, а также организовало интеграцию ДГУ с РУ, провела пусконаладочные работы для энергокомплекса системы резервного энергоснабжения строящейся многопрофильной клиники в Петербурге.

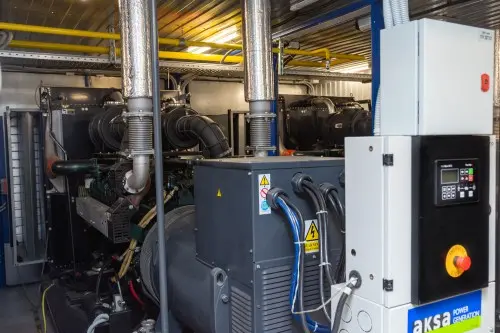

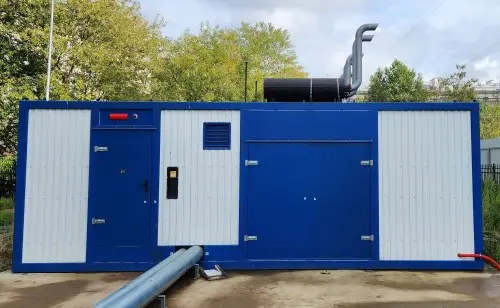

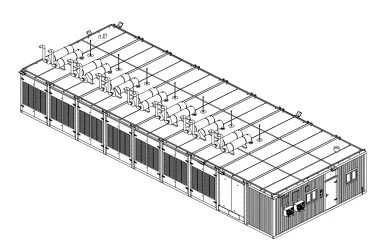

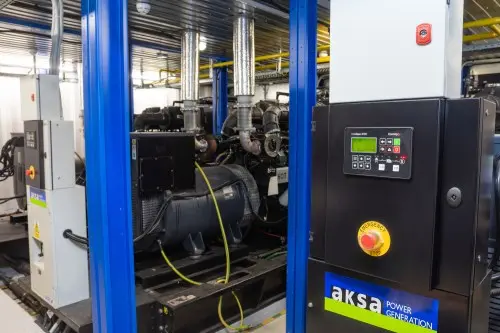

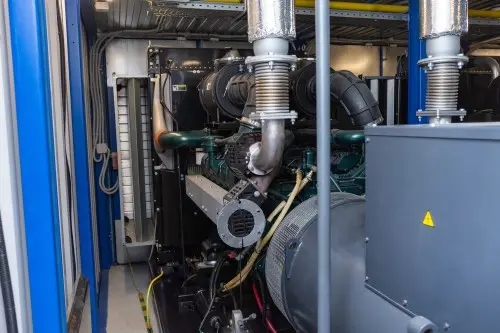

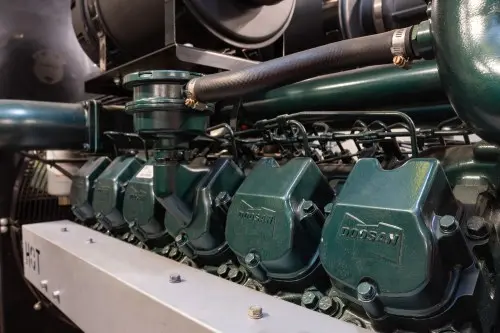

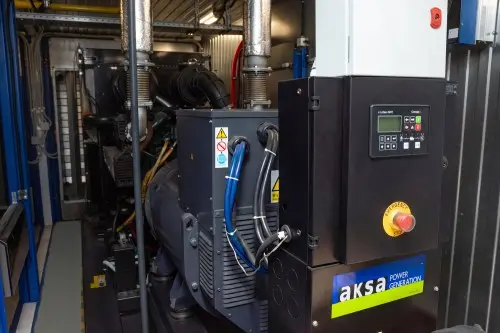

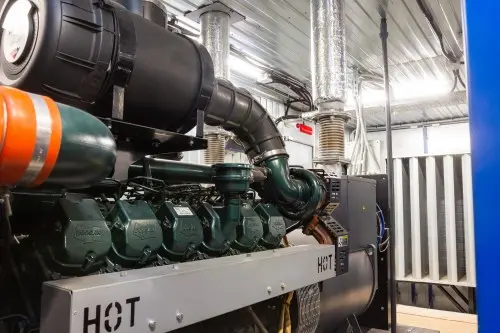

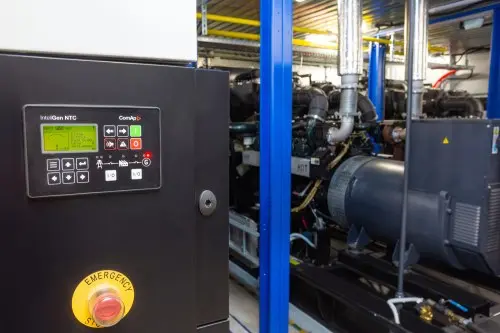

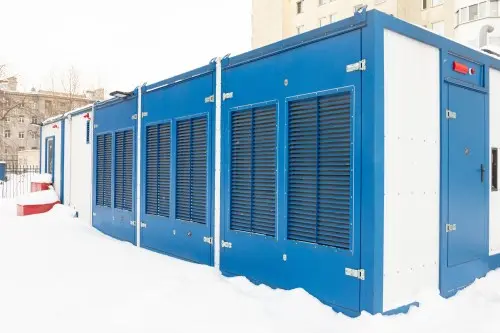

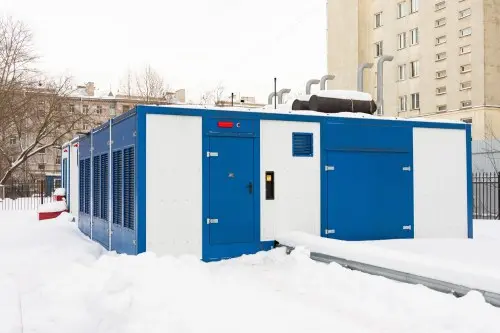

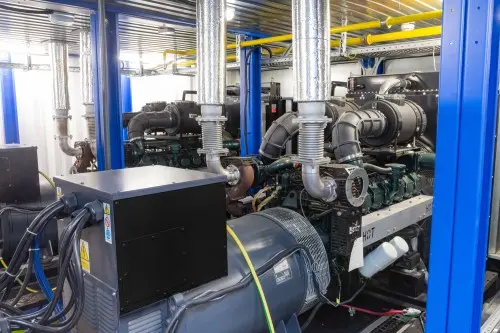

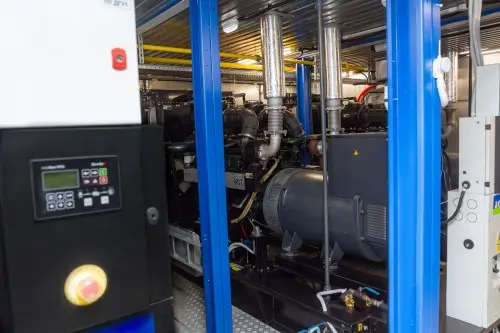

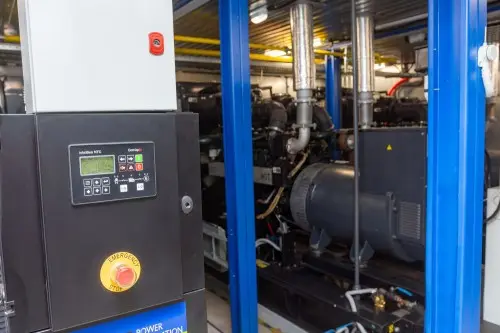

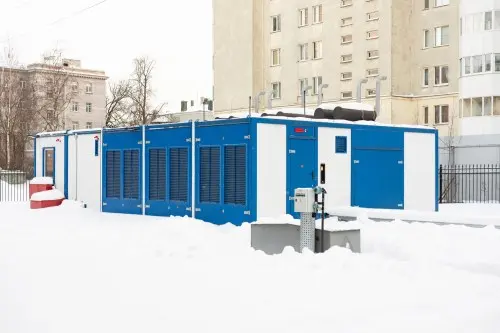

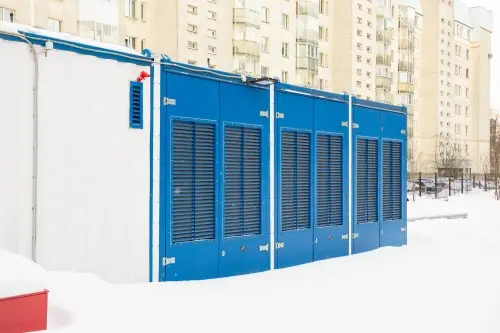

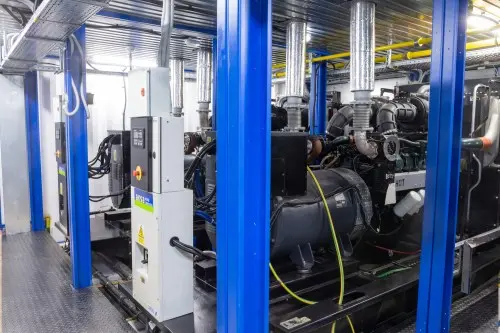

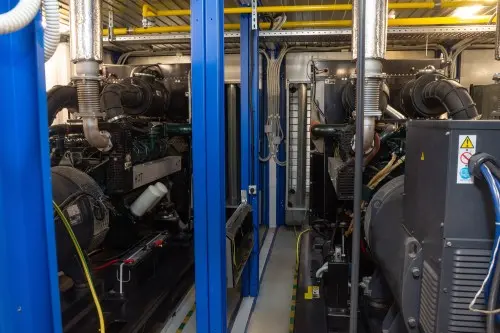

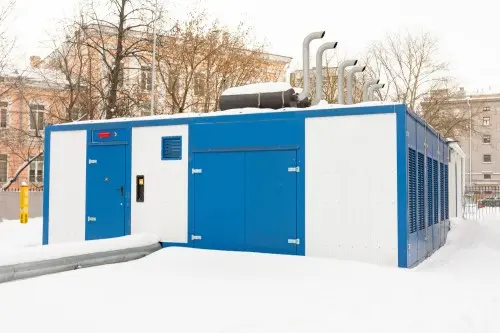

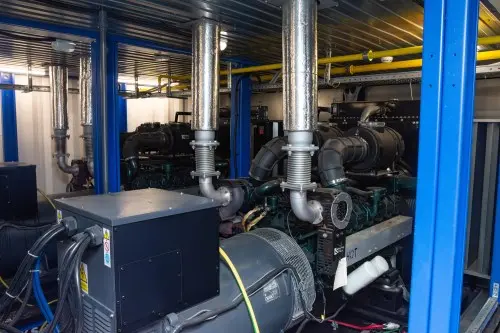

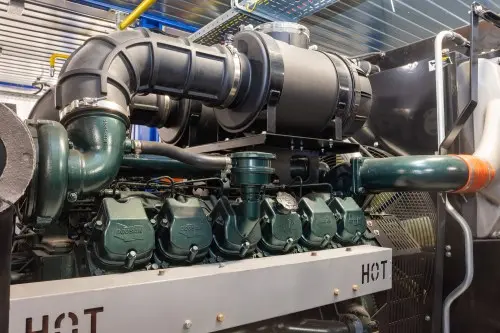

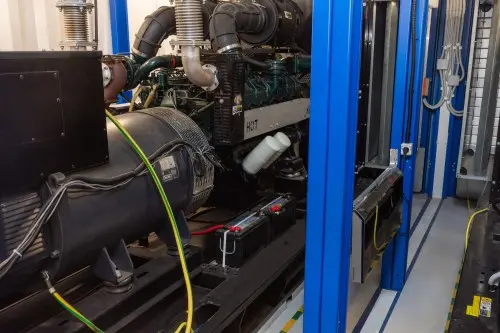

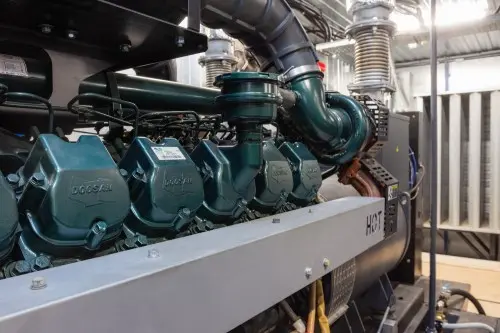

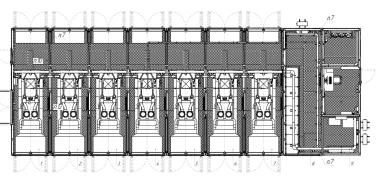

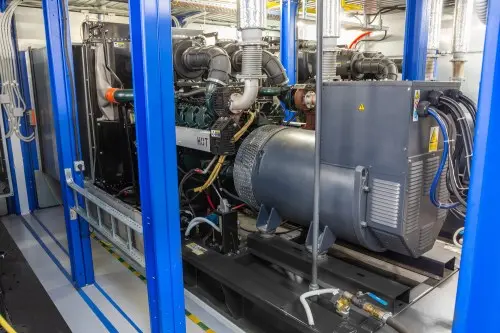

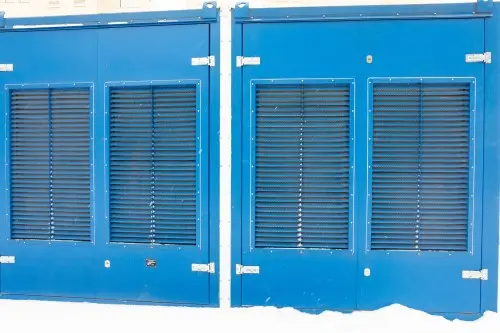

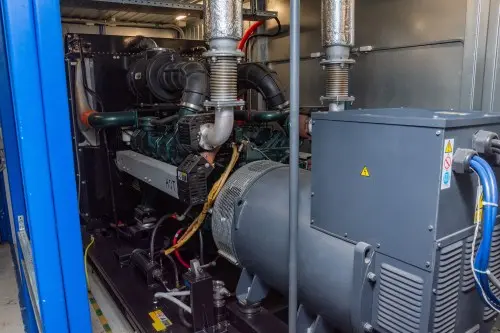

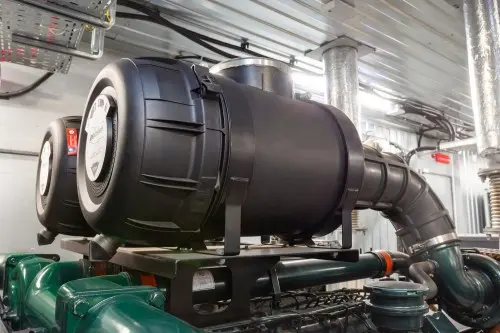

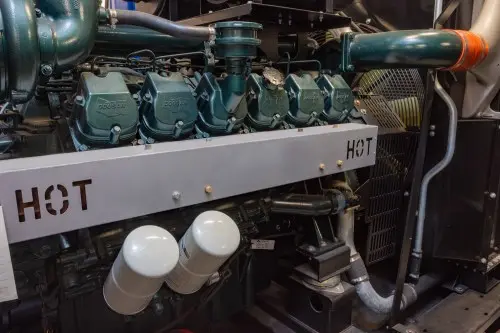

Дизельный энергокомплекс клиники мощностью 4,2 МВт состоит из 7 ДГУ контейнерного типа по 600 кВт каждая, помещения с оборудованием распределительного щита и рабочего места оператора, комплекта ИБП, подземных емкостей топливоприемников.

Задача нашей компании:

  • организовать помещение с оборудованием распределительного щита энергокомплекса, операторской
  • подключить существующие ДГУ к РУ, настроить их работу в параллели
  • поставить и подключить в систему энергоснабжения три комплекта ИБП с АКБ.

Компания «Техэкспо» поставила 3 комплекта высоконадежных трёхфазных модульных ИБП на базе силового шкафа HIDEN HEM0300/50X с шестью силовыми модулями HEPM50X и аккумуляторные батареи BB UPS 12620W 155Ач в количестве 240 шт. Общая мощность ИБП 750 кВА, они обеспечивают 15 минут автономной работы. ИБП и стеллажи с АКП были установлены в помещении главного распределительного щита (ГРЩ) 5 корпуса. Два ИБП работают в параллели. Медицинское оборудование крайне чувствительно к перепадам напряжения и качеству питания. Чтобы оборудование не вышло из строя и сохраняло работоспособность при перебоях в энергоснабжении, используются ИБП. Когда пропадает питание, первыми в работу вступают ИБП, они подают импульс на энергокомплекс – заводятся ДГУ. В момент переключения на аварийное энергоснабжения нет скачков в напряжении и сохраняется качество электроэнергии.

На производстве «Техэкспо» был изготовлен составной утепленный блок-модуль распределительного щита и помещения операторской (АРМ) — два модуля габаритами 8000х2400х3000 мм.

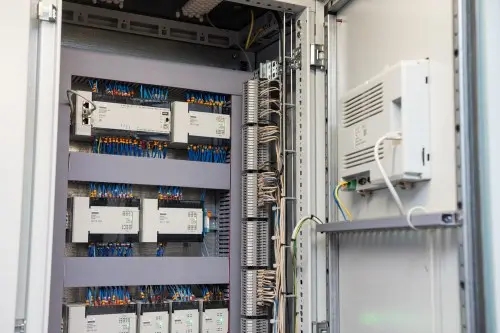

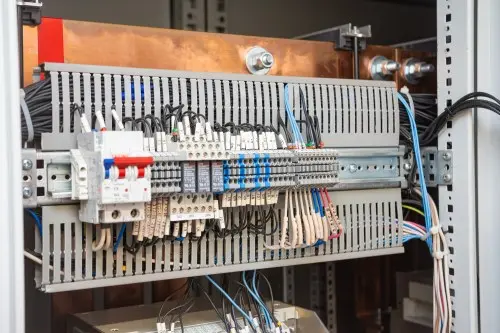

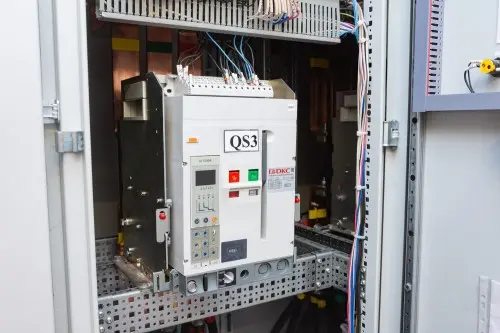

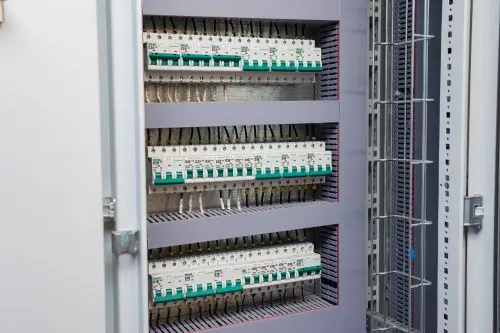

Модуль с оборудованием РЩ-ДГУ состоит из 12 панелей РЩ-ДГУ, ЩСН для трех ДГУ, топливного щита. Распределительный силовой щит (щитовая сборка из 12 панелей) в составе: Ввод ДГУ4, ДГУ5, Ввод от ДГУ 1, Ввод от ДГУ2, ДГУ3, Ввод от ДГУ6, ДГУ7, Отходящая Линия ГРЩ 2.2, Отходящая линия ГРЩ 1.2, Отходящая линия ГРЩ 1.4, Отходящая линия ГРЩ3.2, Отходящая линия ГРЩ 4.2, Отходящая линия ГРЩ 5.2, Отходящая линия ГРЩ 6.2, Панель 8 РЩ ДГУ.

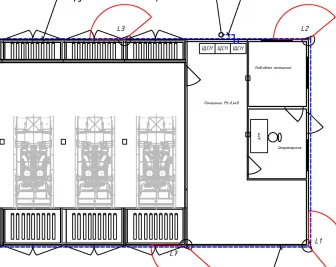

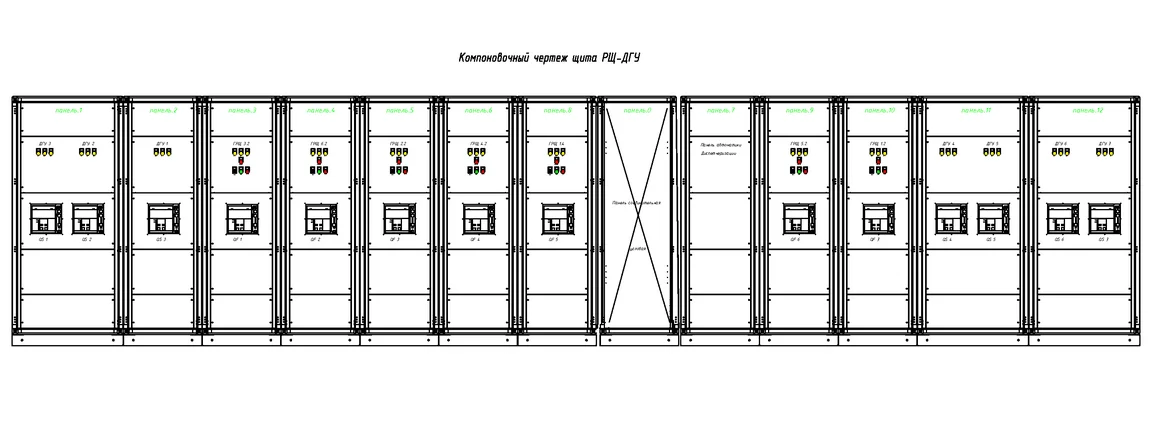

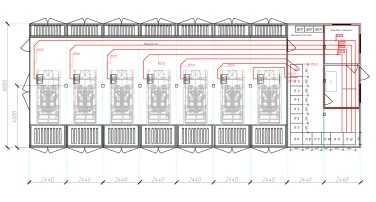

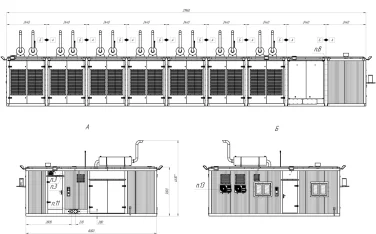

Компоновочный чертеж щита РЩ-ДГУ

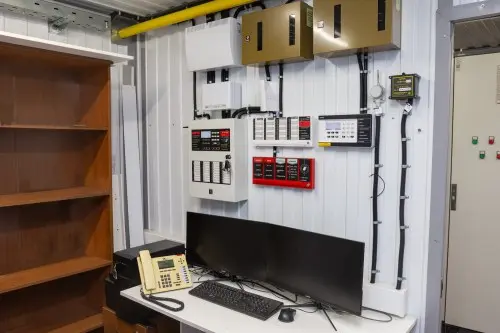

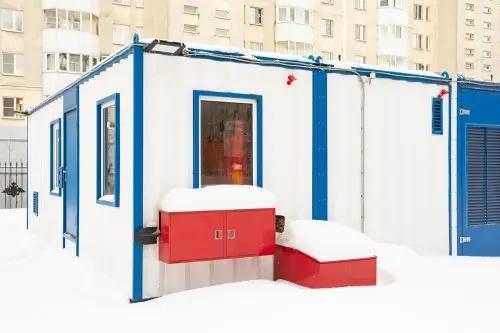

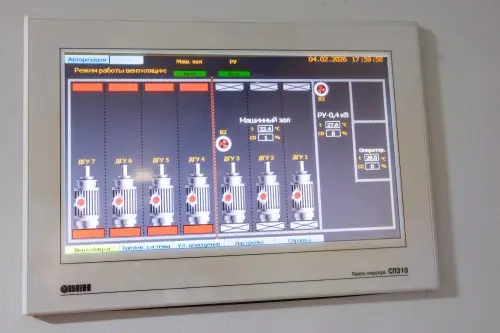

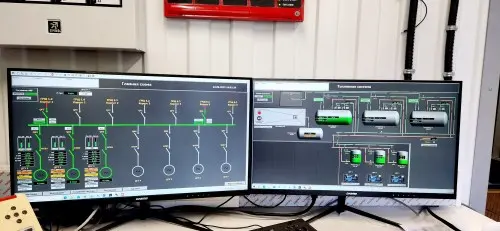

Второй модуль — помещение операторской для контроля и управления энергокомплексом (АРМ) и подсобного помещения.

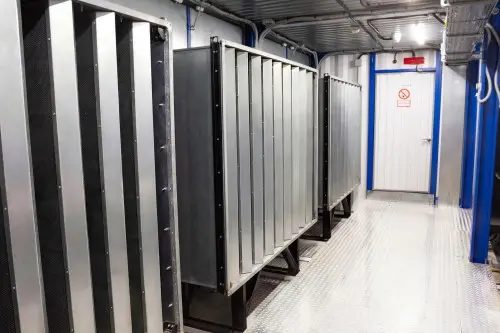

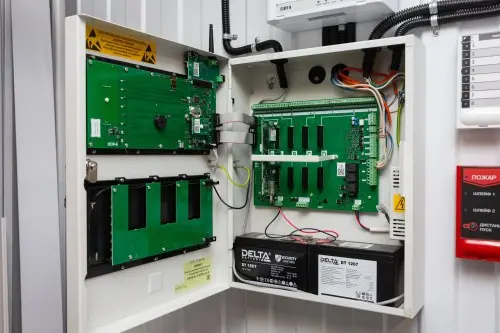

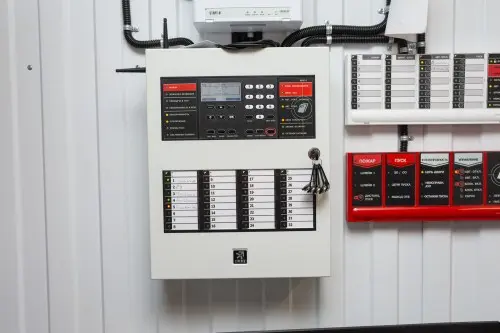

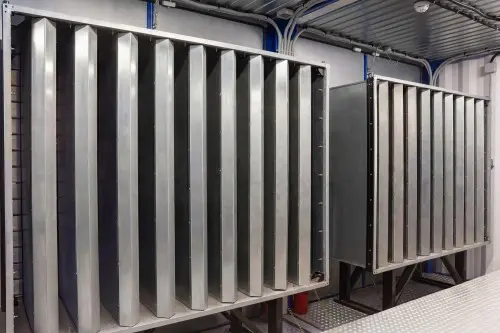

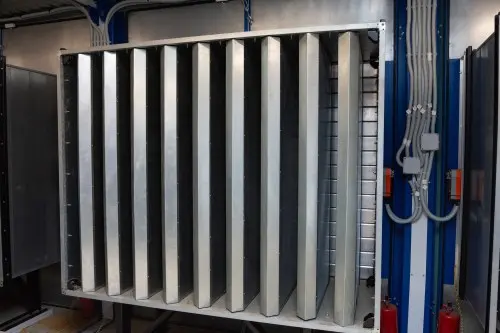

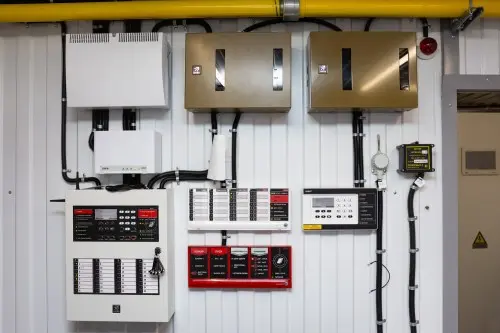

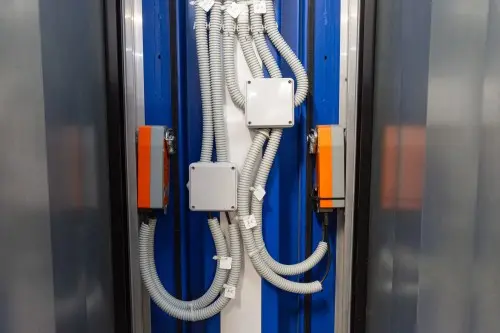

Два модуля габаритами 8000х2400х3000 мм герметично соединяются между собой. Прочность конструкции дополнительно усилена жесткостью гофрированных листов наружной обшивки, кровли и пола. Утеплитель — минеральная вата толщиной 100 мм. В блок-модуле предусмотрены оконные и дверные проемы, система вентиляции и пароизоляции. Установлена система газового пожаротушения. В конструкции контейнеров смонтирован фальшпол, в котором проложена кабельная трасса для подключения ДГУ к РУ. Готовый модуль установлен на бетонный фундамент и состыкован с блок-контейнерами ДЭС.

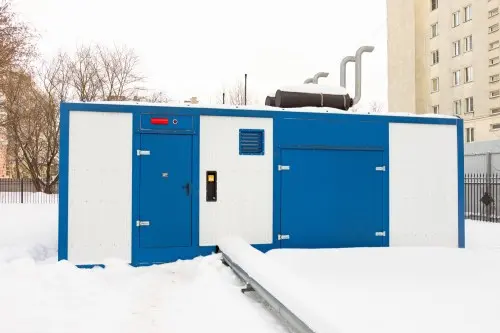

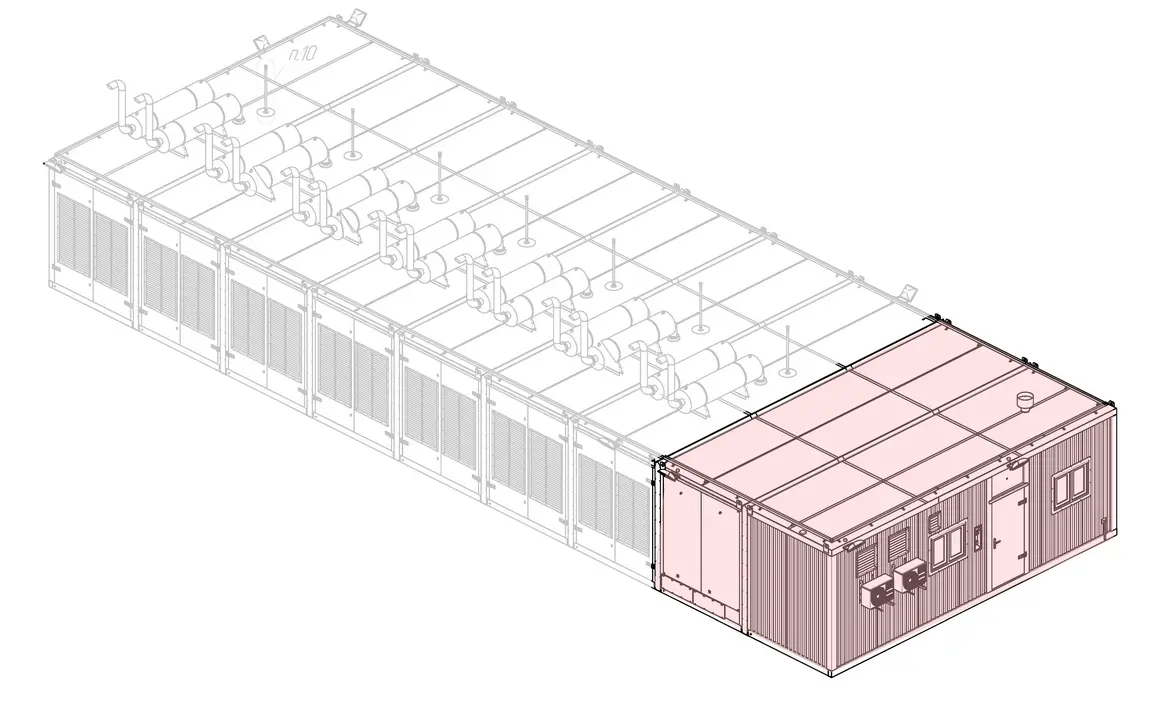

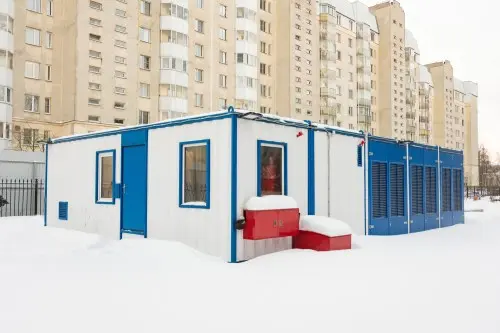

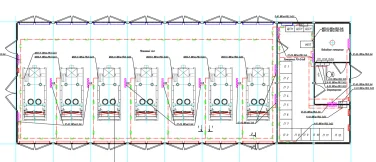

Составной блок-модуль - помещение РУ - 0.4 и операторской (АРМ)


Технические специалисты «Техэкспо» произвели монтаж и пуско-наладочные работы для подключения и настройки поставленного оборудования:

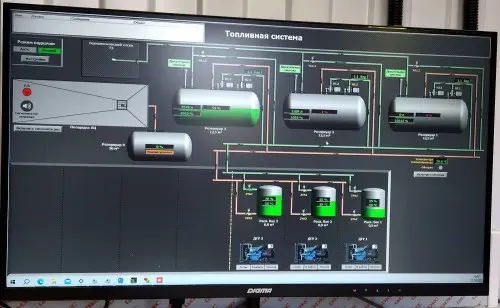

  • Работы по монтажу топливной системы (монтаж и обвязка топливопроводов и аварийного слива).
  • Монтаж КИП топливных резервуаров.
  • Монтаж протекторной защиты резервуаров.

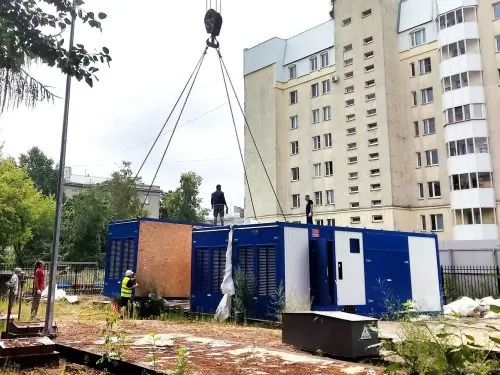

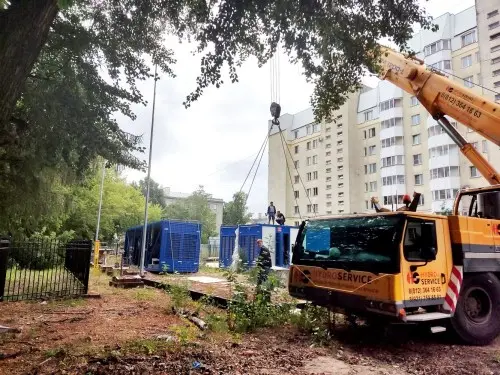

  • Работы по установке и сборке ДЭС — 3 шт., распределительного щита РЩ-ДГ, вспомогательного помещения в блочно-модульном исполнении.
  • Монтаж системы электроснабжения трех ДЭС (система синхронизации, силовые щиты, собственные нужды ДЭС, система управления нагрузкой, кабельные трассы (внутренние).
  • Монтаж фальшпола ДЭС.
  • Монтаж наружного освещения с блоком управления освещением.
  • Монтаж главной заземляющей шины, системы выравнивания потенциалов.
  • Монтаж внешнего контура заземления.
  • Монтажные работы по установке и подключению трех комплектов ИБП с АКБ к ГРЩ 5 корпуса.
