Модернизация трёх ДЭС системой SCADA и АРМ для производства пиломатериалов

Заказчик	Лесоперерабатывающее производство
Фото
Решение	В апреле 2022 года специалисты технической службы компании «Техэкспо» модернизировали оборудование трех высоковольтных ДЭС в Красноярском крае. Оборудование было доукомплектовано автоматизированным рабочим местом для диагностики, контроля и визуализации состояния ДЭС в режиме реального времени.

Три высоковольтные ДГУ мощностью по 1200 кВт были поставлены в 2019 и 2021 гг. ООО «Техэкспо» для питания промышленного оборудования лесоперерабатывающего предприятия в Красноярском крае.

Автоматизированное рабочее место (АРМ) для управления и контроля ДГУ размещено в операторской малой электростанции предприятия. Специалисты «Техэкспо» разработали проект подключения существующих ДЭС к АРМ, произвели монтаж и настройку оборудования, а также установили необходимое программное обеспечение MSRT1K-NET на базе исполнительной системы MasterSCADA.

MasterSCADA – одна из ведущих российских SCADA- и SoftLogic-систем учета и диспетчеризации объектов промышленности, ЖКХ и зданий. Использование SoftLogic-системы позволяет осуществлять как автоматизацию, так и диспетчеризацию процессов.

SCADA - Программный пакет, предназначенный для обеспечения работы в реальном времени систем сбора, обработки, отображения и архивирования информации об объекте мониторинга или управления. SCADA-системы обеспечивают операторский контроль за технологическими процессами в реальном времени.

 В комплект поставки входит:

• сетевое оборудование
• ноутбук для АРМ оператора
• кабельная продукция (600 м.)
• коммутатор
• программное обеспечение MSRT1K-NET системы MasterSCADA
• набор OPC-серверов для сбора данных от контроллеров

АРМ получает информацию от контроллеров ДЭС. Для разработки SCADA-системы специалисты настроили панели автоматического управления ДЭС – контроллеры DEEP SEA DSE8610. Для уточнения доступных для чтения параметров двигателя и генератора была получена конфигурация встроенного ПО панелей управления DSE 8610 MKI, настроены параметры чтения конфигурации параметров с панели управления и разработаны тренды и журналы событий.

Установка АРМ позволяет контролировать состояние всего оборудования и выполняет следующие функции:

• Визуальное и звуковое отображение в реальном времени состояние ДЭС, режимов его работы, сигнализацию выхода измеряемых параметров за граничные значения.
• Управление ДЭС, включая подготовительные операции, пуск, штатная и аварийная остановка осуществляется с панели щита управления в операторской. Функции управления ДЭС с АРМ сохраняются в рамках функционала SCADA-системы и являются резервным каналом управления ДЭС.
• Обеспечивается диагностика и контроль состояния оборудования ДЭС с выдачей оператору информации о необходимых мероприятиях для поддержания ДЭС в рабочем состоянии и круглосуточной беспрерывной синхронной работы ДЭС.
• Архивирование контролируемой информации для возможной аналитики.

Перечень параметров, аварийных событий и команд управления, получаемых от контроллера системы управления каждой ДГУ для отображения данных в разрабатываемой SCADA-системе.

• Фотогалерея
• ТЗ и проектная документация

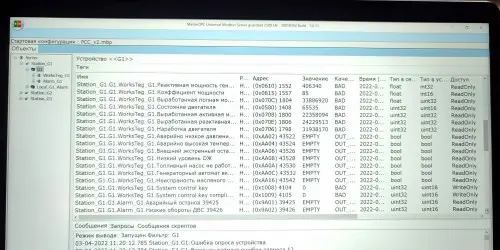

Модернизация трёх ДЭС системой SCADA и АРМ для производства пиломатериалов – фото 1 из 3

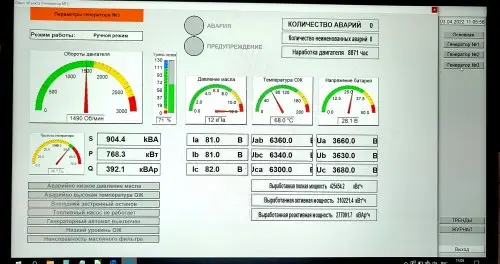

Модернизация трёх ДЭС системой SCADA и АРМ для производства пиломатериалов – фото 2 из 3

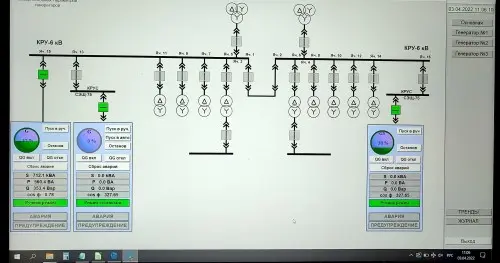

Модернизация трёх ДЭС системой SCADA и АРМ для производства пиломатериалов – фото 3 из 3

• Перечень параметров, аварийных событий и команд управления для отображения данный в система SCADA
