Краткое позиционирование модели

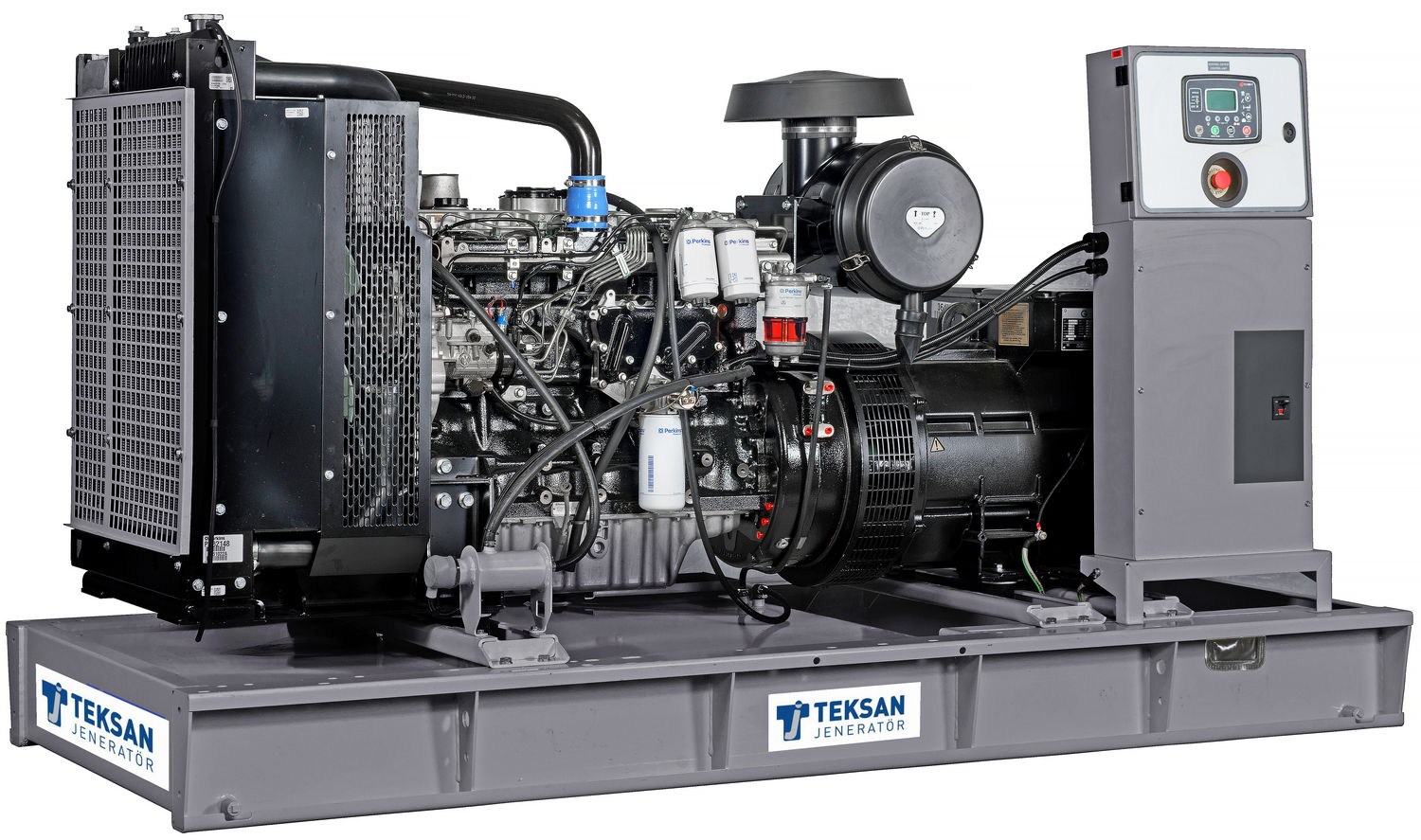

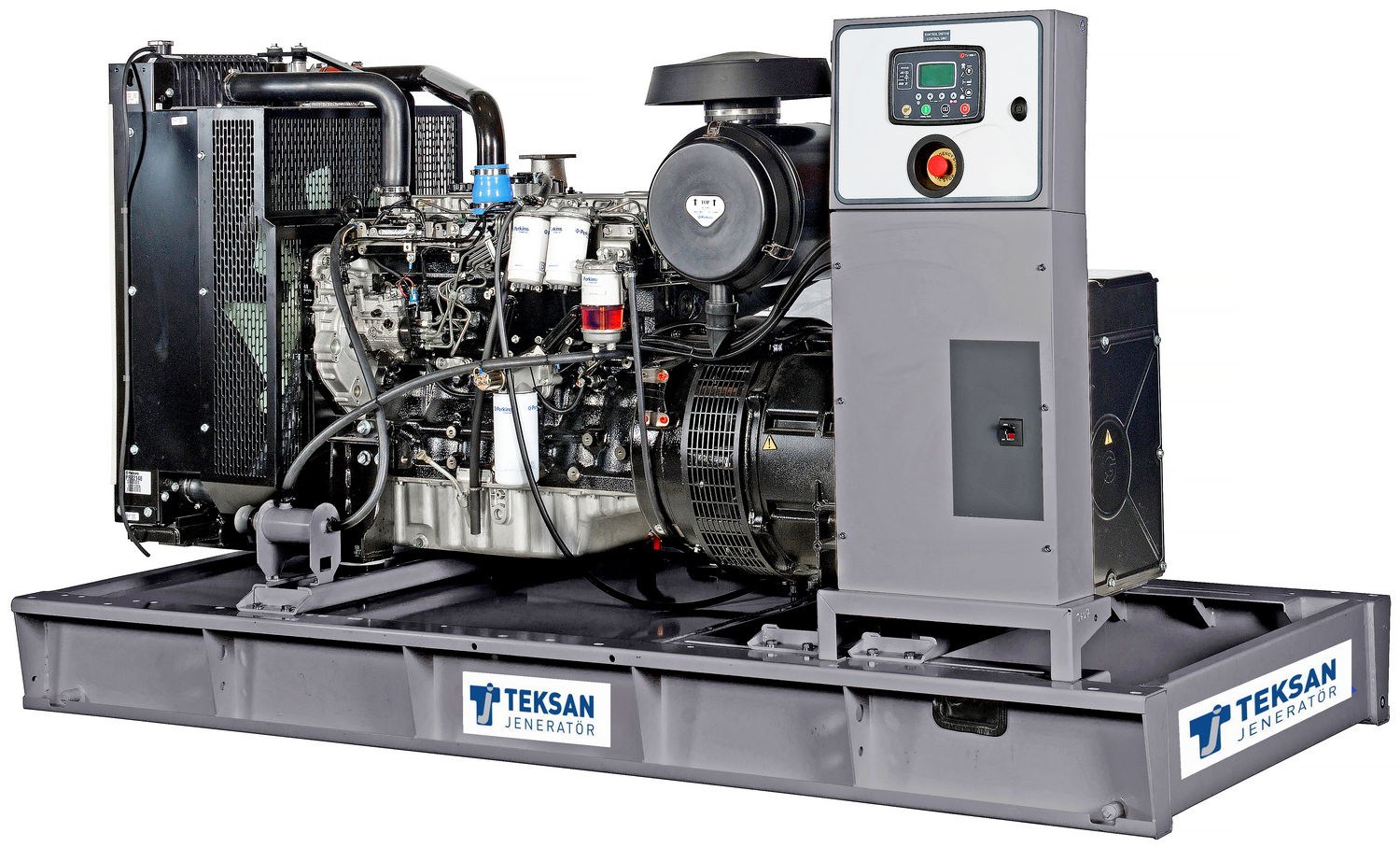

Teksan TJ350PE5A — дизельная электростанция турецкого производства номинальной мощностью 250 кВт (313 кВА), оснащенная шестицилиндровым двигателем Perkins 1706A-E93TAG2 с жидкостным охлаждением. В зависимости от комплектации устанавливается альтернатор Mecc Alte ECO38-3L/4, Stamford HCI4E, Leroy Somer LSA 47.2 VS2 или Marelli MJB 315 SB4. Установка может использоваться для резервного электроснабжения муниципальных очистных сооружений, где необходимо поддерживать работу аэрационных систем, насосного оборудования и технологической автоматики. В проектах энергоснабжения очистных сооружений и насосных станций ДГУ позволяет организовать резервирование отдельной технологической линии биологической очистки сточных вод.
- Электрическая мощность: номинальные 250 кВт рассчитаны на питание выделенной группы технологических потребителей. Максимальная мощность 279 кВт (349 кВА) предназначена для кратковременного режима и не должна использоваться при расчете постоянной нагрузки.
- Двигатель Perkins 1706A-E93TAG2: рядный шестицилиндровый дизель рабочим объемом 9,3 л с частотой вращения 1500 об/мин и жидкостной системой охлаждения.
- Топливные характеристики: расход составляет 48,2 л/ч при загрузке 75% и 64,3 л/ч при полной нагрузке. Продолжительность автономной работы для этих режимов достигает 8 и 6 часов соответственно.
- Автоматизация резервирования: дополнительная комплектация АВР позволяет организовать автоматический запуск станции при потере внешнего электроснабжения. Интеграция SCADA обеспечивает передачу рабочих параметров ДГУ и аварийных сигналов в диспетчерскую систему объекта.

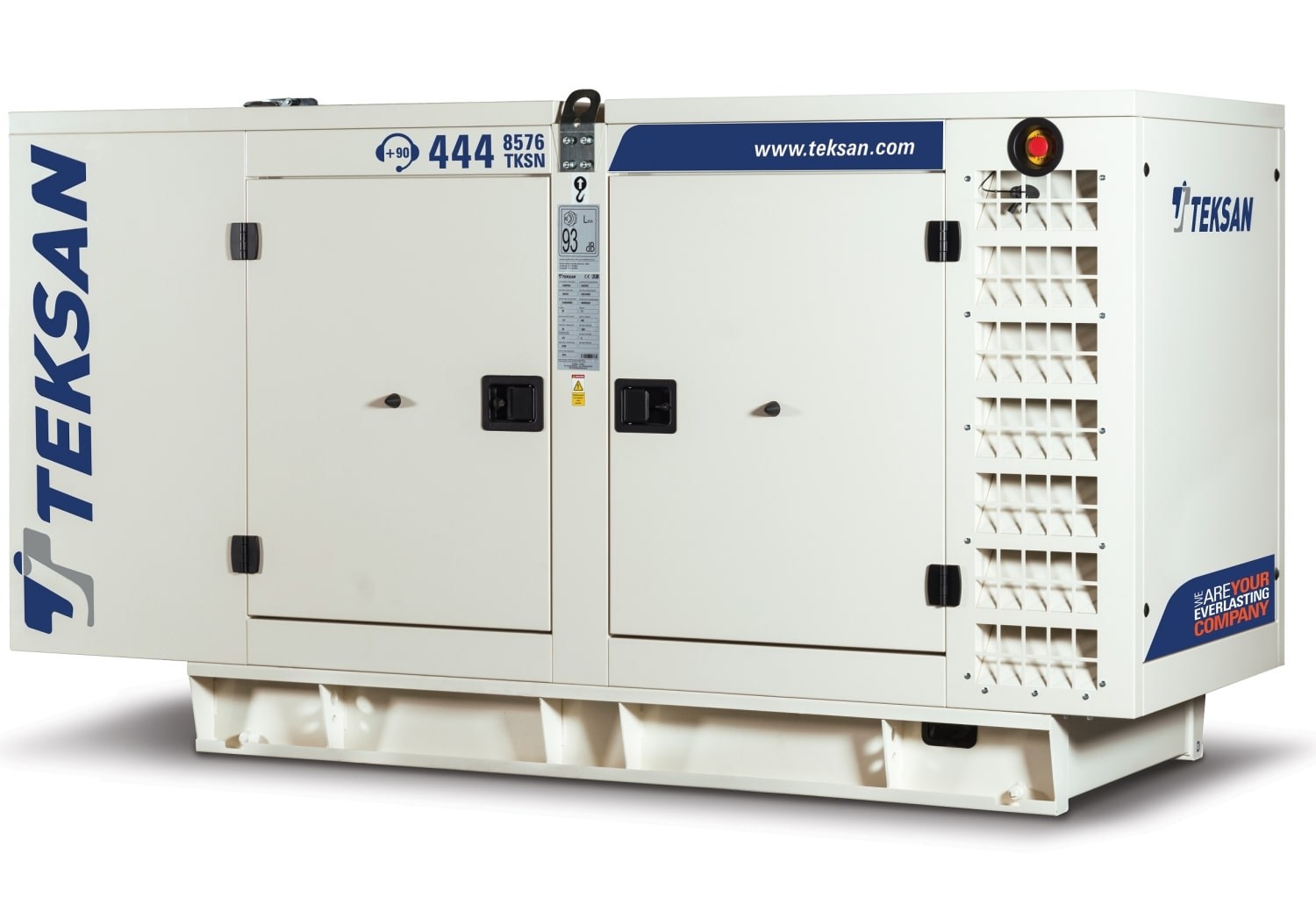

- Монтаж и дополнительное оснащение: габариты 2700×1200×1600 мм и масса 3940 кг учитываются при подготовке монтажной площадки. Для наружной эксплуатации можно предусмотреть контейнерное исполнение, а для увеличения автономности — дополнительные топливные емкости объемом 1000, 3000 или 5000 л.
Практический сценарий выбора
Teksan TJ350PE5A можно рассматривать для резервного питания отдельного блока биологической очистки на муниципальных очистных сооружениях. В технологическом процессе используются воздуходувки, подающие воздух в аэротенки, насосы перекачки сточных вод и возвратного ила, а также системы контроля концентрации растворенного кислорода. При отключении электроснабжения прекращается аэрация, нарушается циркуляция иловой смеси и постепенно ухудшаются условия работы активного ила. Резервная ДГУ мощностью 250 кВт позволяет обеспечить питание выбранных технологических агрегатов, необходимых для поддержания минимального режима очистки и предотвращения неконтролируемого переполнения сооружений.
- Определить приоритетные технологические потребители: рассчитать электрическую мощность воздуходувок, насосов возвратного ила, перекачивающих агрегатов и оборудования автоматического регулирования. При ограниченной мощности резервного источника выделить минимальное количество механизмов, необходимое для поддержания технологического процесса.
- Проверить запуск аэрационного оборудования: учесть пусковые токи электродвигателей воздуходувок и возможное изменение нагрузки при регулировании подачи воздуха. При необходимости предусмотреть частотные преобразователи или поочередное включение агрегатов, чтобы исключить перегрузку генератора.
- Согласовать работу насосных групп: определить последовательность запуска насосов поступающих сточных вод, возвратного и избыточного ила. Приоритет подключения установить с учетом уровней в приемных резервуарах, состояния аэротенков и допустимой продолжительности остановки отдельных технологических контуров.
- Обеспечить непрерывность технологического контроля: для датчиков растворенного кислорода, уровня, расхода, контроллеров и средств аварийной сигнализации подобрать ИБП. Это позволит сохранить регистрацию параметров очистки и управление ответственными механизмами на время запуска электростанции.
- Разработать алгоритм автоматического резервирования: при оснащении АВР согласовать запуск ДГУ с системой управления очистными сооружениями. После выхода генератора на рабочие параметры организовать поэтапное подключение воздуходувок, насосов и вспомогательных систем. При восстановлении внешней сети предусмотреть контролируемое переключение с учетом текущего состояния технологического оборудования.
- Организовать продолжительное резервирование: определить необходимый запас топлива по расчетной нагрузке и допустимому времени остановки очистных сооружений. При расходе 48,2 л/ч на загрузке 75% для круглосуточной работы потребуется расчетно 1156,8 л топлива без учета эксплуатационного резерва. Электростанцию разместить на подготовленном основании вне зон возможного подтопления, обеспечив вентиляцию, отвод выхлопных газов и доступ для обслуживания.
При выборе Teksan TJ350PE5A для очистных сооружений необходимо учитывать мощность аэрационного оборудования, режимы работы насосных групп и допустимую продолжительность остановки биологической очистки. Особое значение имеют автоматическое переключение источников питания, последовательный запуск электродвигателей и достаточный топливный запас для поддержания технологического процесса. Сравнить установку с другими решениями близкой мощности можно в разделе дизельных электростанций 250 кВт.
