Поставка ДГУ 250 кВт на шасси и проектирование для аграрной компании
| Общая мощность | 250 кВт |
| Заказчик | Аграрная компания |
| Фото |
|
| Задача | Обеспечить мобильный резервный источник питания на промышленном объекте Заказчика и предусмотреть технические возможности для снижения уровня шума при работе оборудования. |
| Решение | Поставка дизельной электростанции во всепогодном шумозащитном кожухе на тракторном двухосном прицепе и разработка проектной документации. |

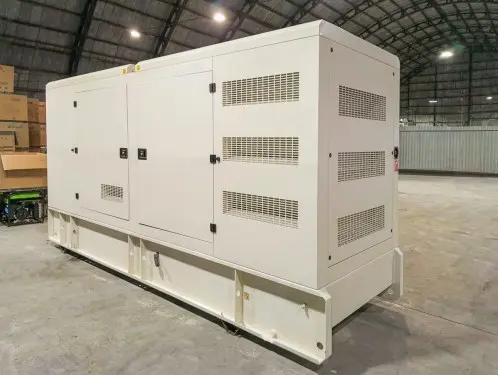

Для решения ключевых задач заказчика была выбрана дизель-генераторная установка ТЭ.250С-Т400-2РП производства «Техэкспо», — она подходит в качестве как основного, так и резервного источника питания. Главная функция кожуха — защита генераторной установки от неблагоприятных погодных условий и несанкционированного проникновения внутрь, а также снижение шума работающего агрегата.
Подробнее о поставленном оборудовании
Состав дизельной электростанции ТЭ.250С-Т400-2РП во всепогодном шумозащитном кожухе:
- Дизельный двигатель Yuchai YC6MK420L-D20,
- Генератор Stamford HCI434D,
- Панель управления на базе контроллера DeepSea Electronics DSE 6120,
- Автомат защиты генератора,
- Встроенный топливный бак,
- Электрический подогреватель ОЖ,
- Электронный датчик уровня топлива,
- Промышленный глушитель в кожухе,
- Комплект аккумуляторных батарей,
- Встроенное зарядное устройство АКБ дизельной электростанции,

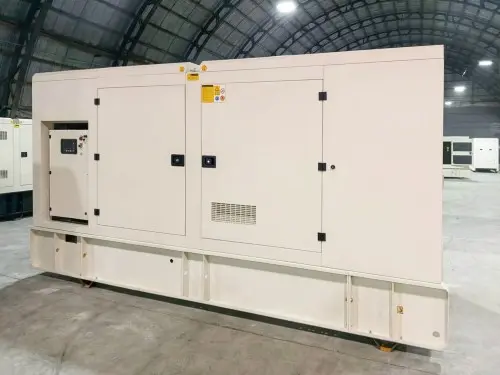

- Всепогодный влагозащитный кожух с сервисными дверями,
- Прицеп (тракторный двухосный грузоподъемностью 7 тонн).
Основные характеристики ДГУ
Номинальная мощность — 250/312,5 кВт/кВА
Резервная мощность — 280/350 кВт/кВА
Род тока — 3-фазный
Номинальное выходное напряжение — 400 В
Номинальная частота выходного напряжения — 50 Гц
Расход топлива при нагрузке 100% — 69 л/ч
Расход топлива при нагрузке 75% — 52 л/ч
Длина — 3900х1300х2050 мм
Сухой вес — 3650 кг
Емкость штатного топливного бака — 600 л
Время автономной работы при нагрузке 75% — 8 ч

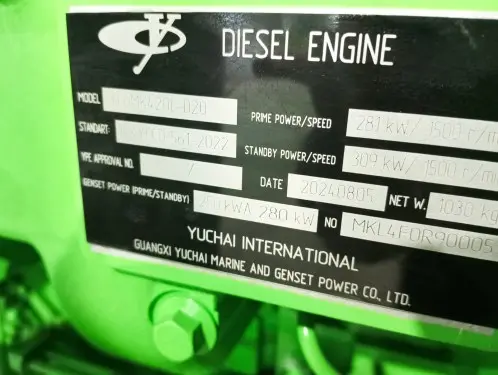

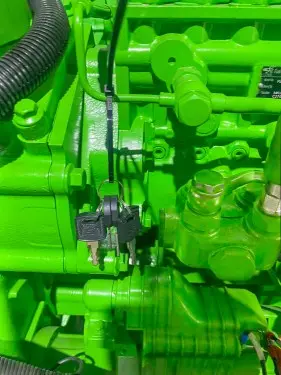

Характеристики двигателя
- Производитель — Yuchai
- Модель — YC6MK420L-D20
- Тип двигателя — дизельный, четырехтактный
- Рабочий объем двигателя — 10,34 л
- Количество, расположение цилиндров — 6 цилиндров, рядное
- Частота вращения двигателя — 1500 об/мин
- Охлаждение — жидкостное
- Регулятор частоты вращения двигателя — электронный
Характеристики генератора:
- Производитель Stamford Tech
- Модель — HC434DH
- Номинальная мощность — 250 кВ
- Напряжение — 400 В
- Частота вращения — 1500 об/мин
- Класс изоляции — H
- Уровень технической защиты IP — 23

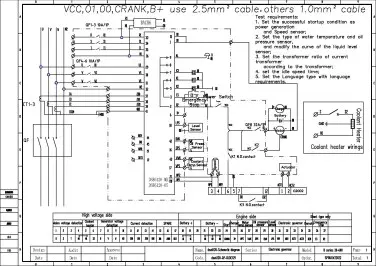

ДГУ укомплектована панелью управления DSE 6120 с электронным журналом событий, мониторингом напряжения АКБ, системой предварительного прогрева двигателя, встроенным счетчиком наработки (моточасы) и остановки при обнаружении неисправности.
Разработка разделов рабочей документации
«Техэкспо» выполнило для Заказчика разработку рабочей документации на установку источника электроснабжения, согласно Заданию на проектирование по следующим разделам проекта:
Дизель-генераторная установка в составе:
- схема распределительной части – 0,38 кВ,
- кабельная трасса от ДГУ до ВРУ,
- заземление и молниезащита,
- дымоудаление,
- система собственных нужд ДГУ,
- конструктивные решения по фундаменту.
Охрана окружающей среды (ООС) в составе:
- обоснование возможности размещения аварийного источника питания.
Проект был выполнен в срок с соблюдением всех пожеланий Заказчика. Гарантийный срок на поставленное оборудование составляет 12 месяцев или 1000 моточасов.
