Поставка ДЭС 1х60 кВт, 3х60 кВт, ПНР, ШМР, СМР для машиностроительного предприятия в г. Киров

Общая мощность	240 кВт
Заказчик	Машиностроительное предприятие
Фото
Задача	Обеспечить резервным электроснабжением малой мощности один из объектов крупного предприятия машиностроительной отрасли под ключ, провести испытания и пусконаладку.
Решение	Изготовление ДЭС мощностью 60 кВт в контейнере в количестве 1 шт, изготовление ДЭС мощностью 60 кВт открытого типа в количестве 3 шт, доставка Заказчику, проведение полного спектра шеф-монтажных и пусконаладочных работ.

Главная задача проекта заключалась в модернизации системы резервного электроснабжения для защитных сооружений гражданской обороны предприятия. На объекте Заказчика специалисты «Техэкспо» разобрали и демонтировали устаревшие и вышедшие из строя дизель-генераторные установки, установили новые ДЭС и ввели их в эксплуатацию. Проведение сложных строительно-монтажных работ — главная техническая особенность проекта.

Читайте также — пример похожего проекта «Техэкспо»: Замена трех советских ДГУ на новые для защитных сооружений Глинозёмного комбината АО «Русал Ачинск

Подробнее о ДГУ для бомбоубежищ читайте здесь.

Для замены ДЭС Заказчика компания «Техэкспо» изготовила дизельную электростанцию ТЭ.60С-Т400-2РН в контейнере из сэндвич-панелей номинальной мощностью 60 кВт, напряжением 400 В со 2-ой степенью автоматизации, а также дизельную электростанцию ТЭ.60С-Т400-2Р открытого типа со 2-ой степенью автоматизации в количестве 3-х единиц.

Основные составляющие и характеристики ДЭС

1. Дизель-генераторная установка (ДГУ) в составе:

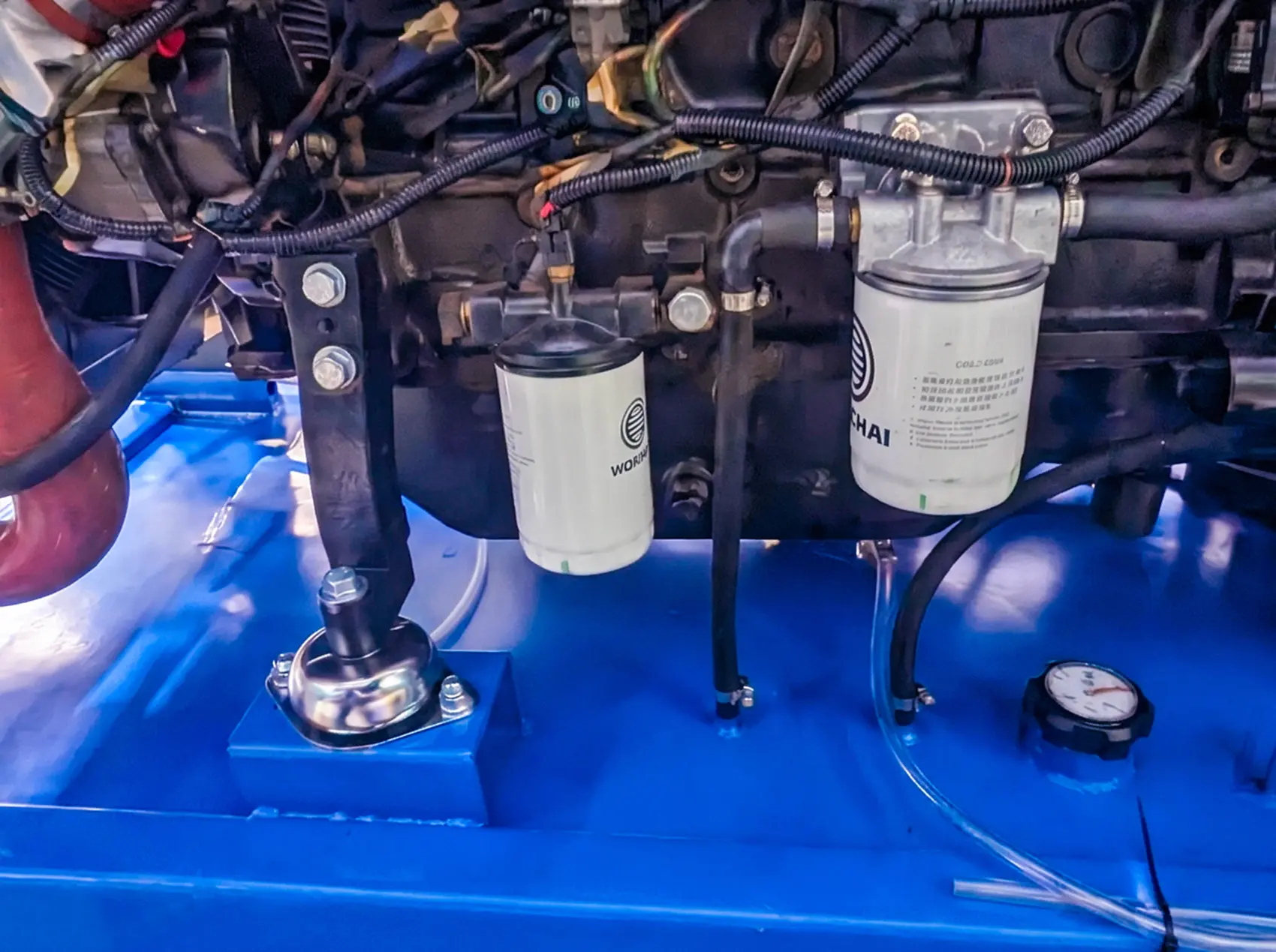

• дизельный двигатель WP4.1D80E200;

• силовой генератор SA-60 (B) SAE 3/11,5 (M1,2);

• стальная сварная рама с виброопорами;

• панель управления Lovato RGK600;

• комплект штатных аккумуляторных батарей (АКБ) 12 В, 2 шт, 60 А/ч каждый;

• устройство подзарядки АКБ, 220В, 3 А;

• промышленный глушитель;

• радиатор охлаждения на общей раме ДГУ;

• встроенный в раму ДГУ топливный бак объёмом 150 л;

• встроенный датчик уровня масла: информационный и аварийный;

• электрический подогреватель охлаждающей жидкости, 220 В, 1 кВт;

• автомат защиты генератора на раме ДГУ, 125 А, 3Р;

• комплект масла и ОЖ.

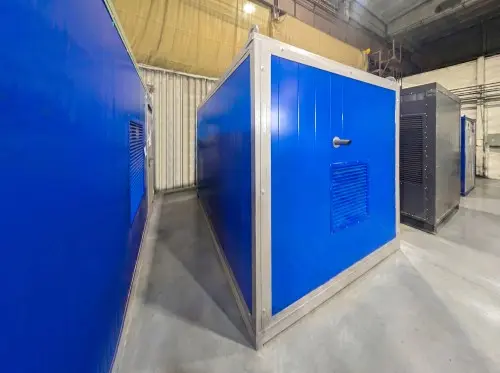

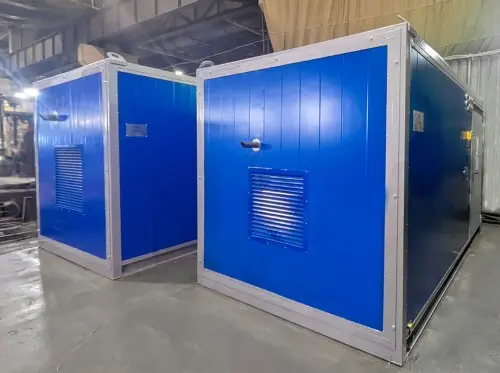

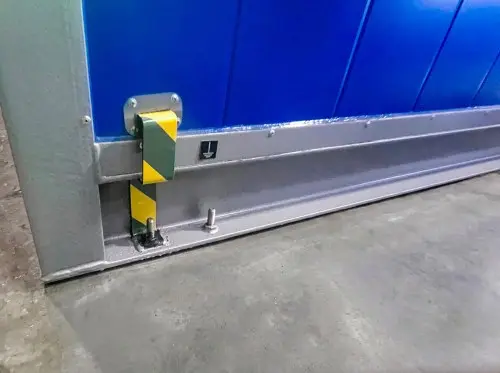

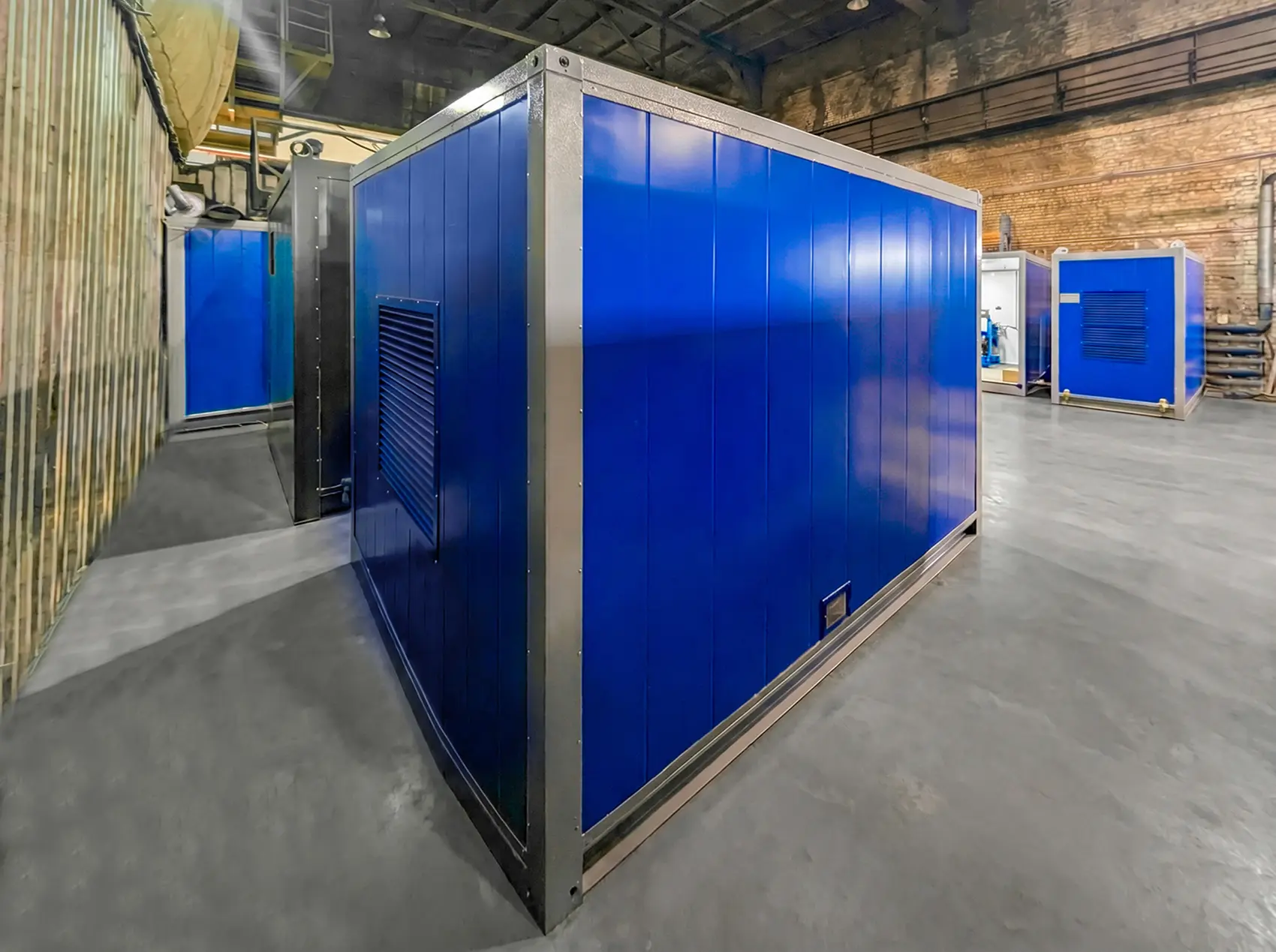

ДГУ была поставлена в блок-контейнере из сэндвич-панелей с толщиной утепления 50 мм. Габариты контейнера — 3500х2300х2470 мм.

2. Контейнер в составе:

• щит собственных нужд;

• система вентиляции с вентиляционными решетками к жалюзи;

• система отопления;

• система основного освещения;

• модуль порошкового пожаротушения;

• система пожарной сигнализации;

• система газовыхлопа;

• система электроснабжения;

• система освещения.

• шкаф АВР (125 А);

• охранно-пожарная система;

• система автоматического пожаротушения;

• система заземления ДЭС.

• стабилизация выходных электрических параметров;

• аварийно-предупредительная сигнализация и аварийная защита ДГУ;

• автоматический запуск и останов ДГУ от АВР;

• автоматическая остановка ДГУ при достижении аварийного нижнего уровня топлива в баке;

• автоматическое поддержание ДГУ в готовности к быстрому приёму нагрузки;

• автоматическое управление и контроль основных параметров работы при пуске, работе и остановке ДГУ;

• поддержание заданной температуры охлаждающей жидкости;

• обесточивание сети переменного тока собственных нужд при сигнале «Пожар»;

• аварийная остановка при сигнале «Пожар»;

• контроль степени зарядки АКБ и их автоматическую подзарядку;

• поддержание температуры воздуха в контейнере для нормальной работы ДГУ, останов при достижении температуры внутри контейнера +50^оС;

• блокировка подачи питания на электрические конвекторы при работе ДГУ;

• открытие воздушных клапанов на полный угол по температуре и/или по запуску дизеля.

Испытания

Испытания ДЭС под нагрузкой были успешно проведены с шагом 25, 50, 75, 100 и 110% в течении часа на производстве, а также повторные испытания под нагрузкой всех четырех изделий прошли в ходе проведения ПНР.

Гарантия

Гарантийный срок на поставленное оборудование составляет 36 месяцев или 2000 часов наработки.

• Фотогалерея
• Чертежи

Поставка ДЭС 1х60 кВт, 3х60 кВт, ПНР, ШМР, СМР для машиностроительного предприятия в г. Киров – фото 1 из 7

Поставка ДЭС 1х60 кВт, 3х60 кВт, ПНР, ШМР, СМР для машиностроительного предприятия в г. Киров – фото 2 из 7

Поставка ДЭС 1х60 кВт, 3х60 кВт, ПНР, ШМР, СМР для машиностроительного предприятия в г. Киров – фото 3 из 7

Поставка ДЭС 1х60 кВт, 3х60 кВт, ПНР, ШМР, СМР для машиностроительного предприятия в г. Киров – фото 4 из 7

Поставка ДЭС 1х60 кВт, 3х60 кВт, ПНР, ШМР, СМР для машиностроительного предприятия в г. Киров – фото 5 из 7

Поставка ДЭС 1х60 кВт, 3х60 кВт, ПНР, ШМР, СМР для машиностроительного предприятия в г. Киров – фото 6 из 7

Поставка ДЭС 1х60 кВт, 3х60 кВт, ПНР, ШМР, СМР для машиностроительного предприятия в г. Киров – фото 7 из 7

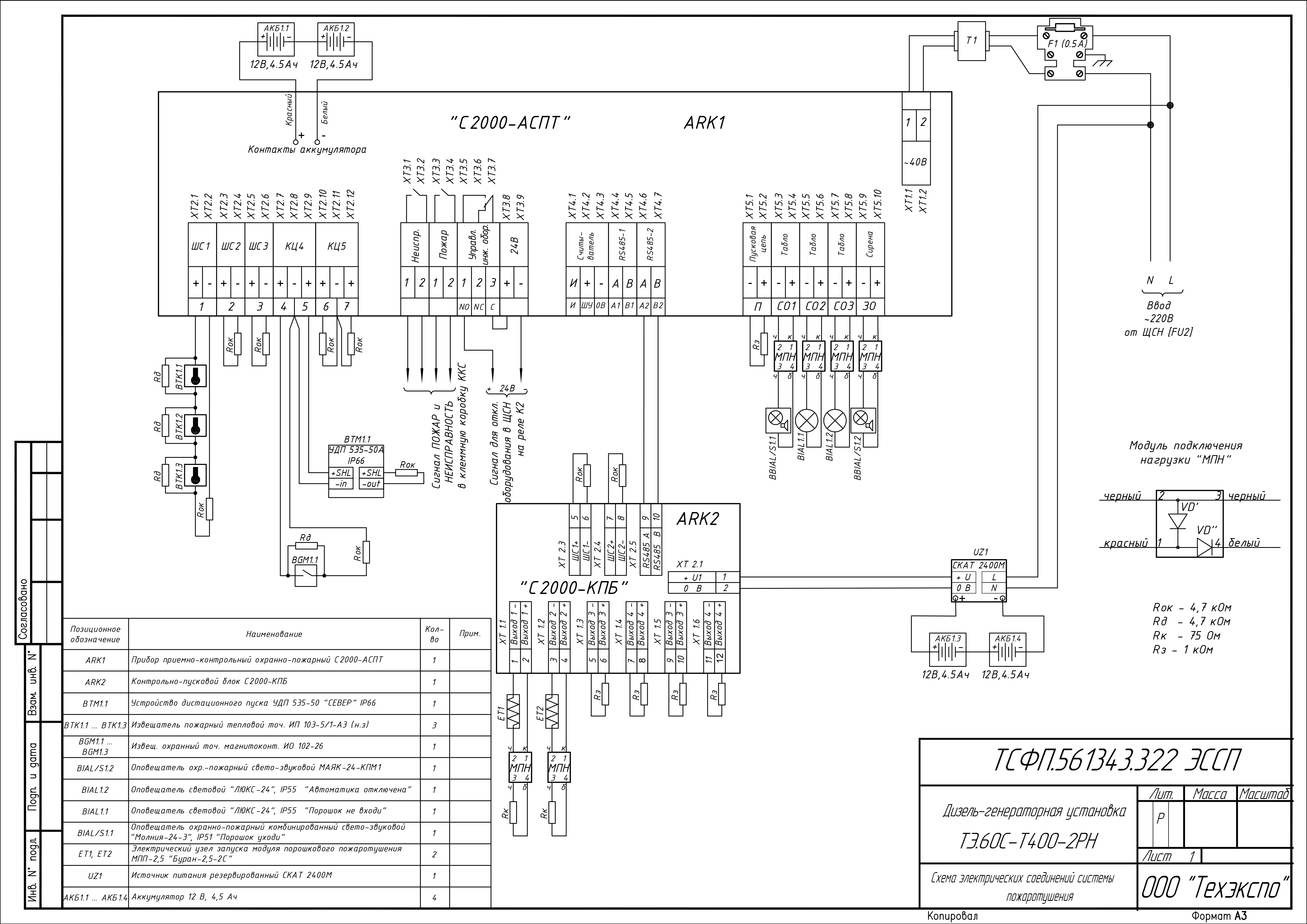

Поставка ДЭС 1х60 кВт, 3х60 кВт, ПНР, ШМР, СМР для машиностроительного предприятия в г. Киров – чертеж из проектной документации 1 из 3
