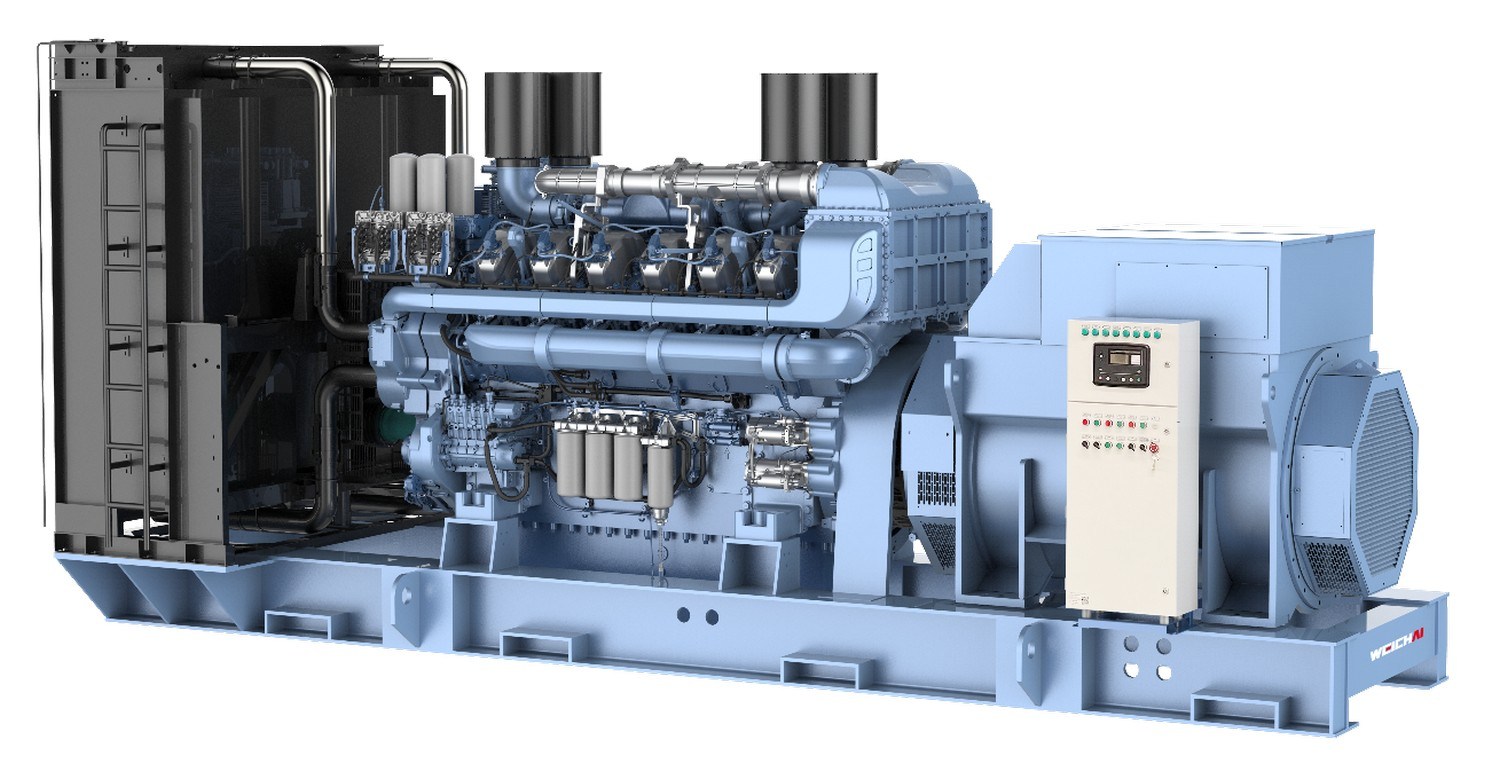

Дизельная электростанция (ДГУ) Техэкспо ТЭ.3000С-Т6300-2РН Weichai (6,3 кВ) в контейнере (3000 кВт / 3 МВт)
-
- >
- Производитель: Техэкспо (Россия)
- Номинальная мощность: 3000 кВт / 3750 кВА
- Максимальная мощность: 3300 кВт / 4125 кВА
- Двигатель: Baudouin 16M55G4000/5 (Китай)
- Дополнительные опции: Контейнер / шасси / АВР / бак / SCADA
- Цена с НДС 246 750 000 руб.
Технические характеристики

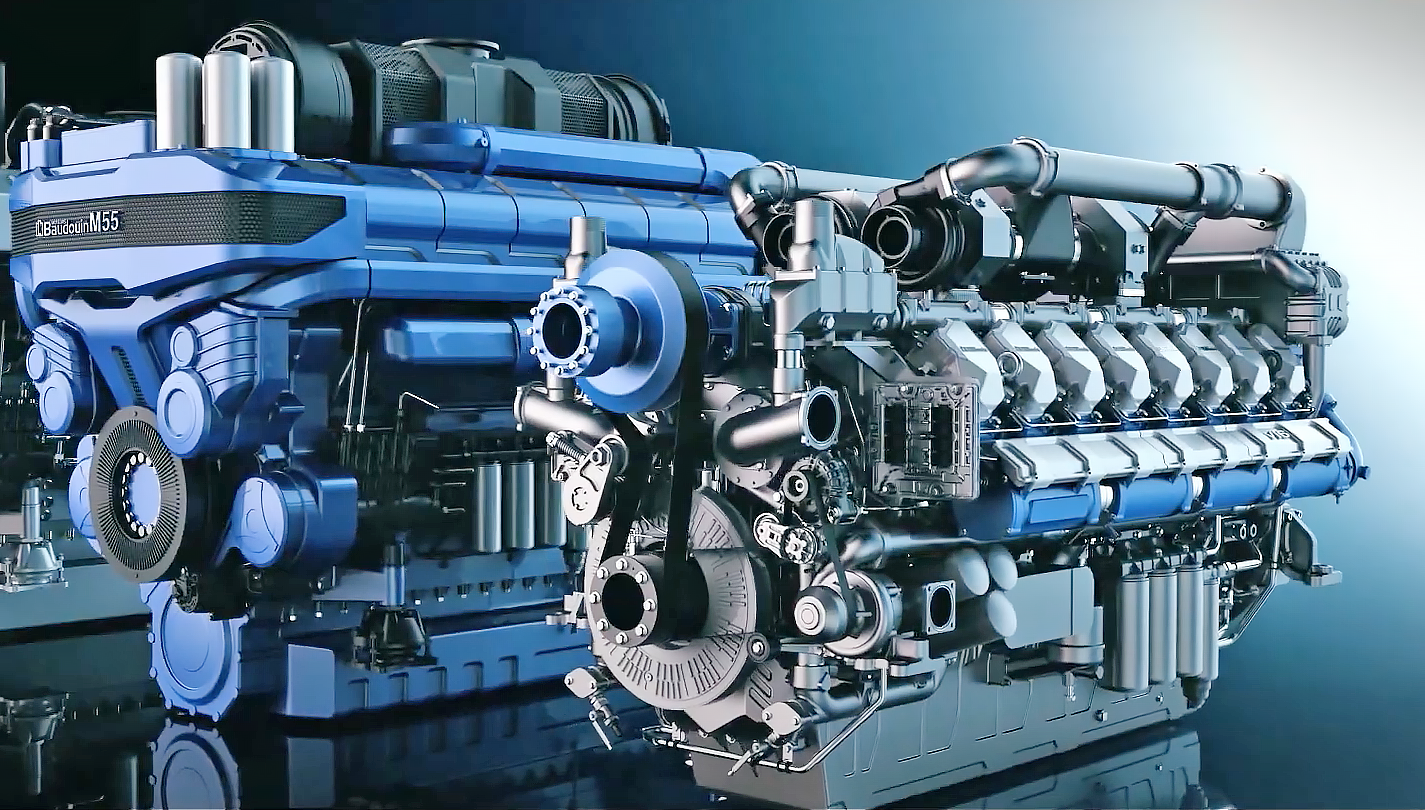

Двигатель Baudouin 16M55G4000/5
- Объём двигателя, л87.5
- СтранаКитай
- Максимальная мощность, кВт3600
- Объём масляной системы, л480
- Расположение цилиндров16, V-образное
- Тип охлаждения двигателяжидкостная
- Частота вращения, об/мин1500
- Расход топлива при 75% нагрузке, л/час555
- АльтернаторLeroy Somer LSA54.2 L14 AREP (6300В)
Генератор переменного тока
Габариты ДЭС
- Габариты, мм 6500x2000x2750
- Ёмкость бака, л 2000
- Масса, кг 20000
Прочее
- Номинальная мощность 3000
- Двигатель Baudouin
- Расход топлива при 75% нагрузке, л/час 555
Краткое позиционирование модели
Дизельная электростанция Техэкспо ТЭ.3000С-Т6300-2РН Weichai (3000 кВт / 3 МВт) представляет собой готовый высоковольтный энергоузел на базе двигателя Baudouin 16M55G4000/5 и альтернатора Leroy Somer LSA54.2 L14 AREP с рабочим напряжением 6,3 кВ. В отличие от открытой ДГУ, оборудование размещается в утепленном цельносварном контейнере типа «Север» вместе с инженерными системами и отдельным отсеком для высоковольтных ячеек. Такая конфигурация подходит для нефтегазовых и добывающих объектов, где источник мощностью 3 МВт необходимо установить непосредственно на производственной площадке и подключить к распределительной сети среднего напряжения.
- Высоковольтная генерация: альтернатор выдает напряжение 6300 В, поэтому мощность можно передавать в сеть 6,3 кВ без промежуточного повышения от стандартных 400 В.

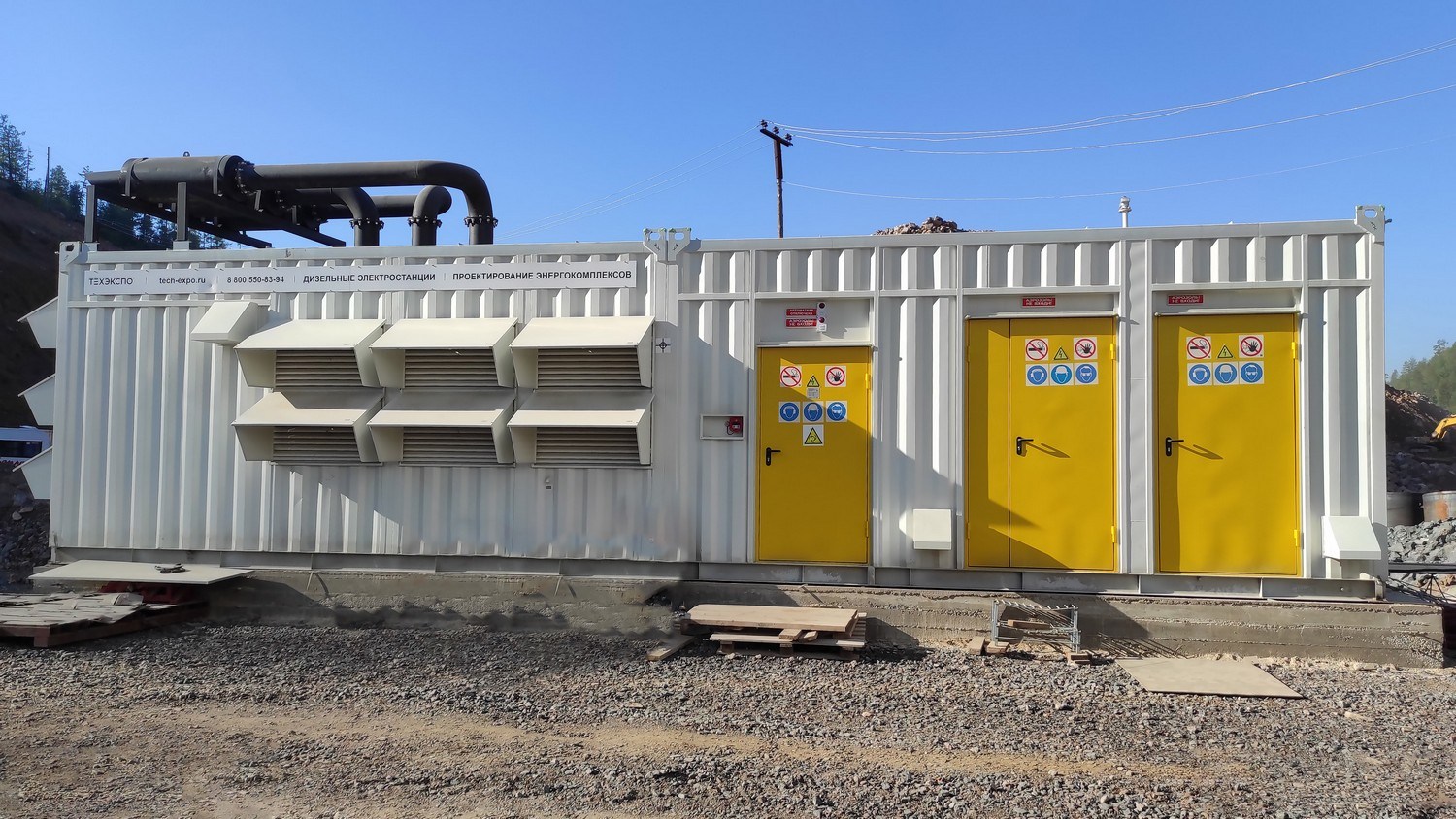

- Контейнер «Север»: модуль размером 12000x3500x3600 мм имеет утепление 100 мм, электрическое отопление и вентиляционные клапаны с приводом и обогревом.
- Безопасность: предусмотрены автоматическое аэрозольное пожаротушение, основное и аварийное освещение.
- Высоковольтная часть: ячейки размещаются в отдельном отсеке контейнера, что позволяет конструктивно разделить силовое оборудование и коммутационную часть.
- Топливный запас: бак на 2000 л вынесен в отдельный отсек и обеспечивает заявленную автономность около двух часов.
Практический сценарий выбора
Техэкспо ТЭ.3000С-Т6300-2РН Weichai имеет смысл рассматривать для площадок, где потребители уже распределены по сети 6,3 кВ и требуется быстро сформировать самостоятельный источник большой единичной мощности. Например, на удаленном добывающем объекте станция может выдавать электроэнергию в существующее РУ, от которого питаются насосные агрегаты, компрессорное оборудование, технологические установки и другие крупные электроприводы. Контейнерное исполнение при этом решает не только задачу защиты ДГУ от внешней среды, но и позволяет объединить генерацию, высоковольтную коммутацию и вспомогательные системы в одном энергетическом модуле.
- Проверить расчетную мощность потребителей сети 6,3 кВ и определить наиболее тяжелый режим их совместной работы.
- Проанализировать пусковые характеристики крупных электродвигателей и определить допустимую очередность подключения нагрузки.
- Согласовать высоковольтные ячейки, коммутационные аппараты и релейную защиту с действующей схемой распределительного устройства.
- Определить требования к АВР, SCADA и дистанционному управлению исходя из режима эксплуатации энергообъекта.
- Проверить площадку под контейнер с учетом его габаритов, подъездных путей, кабельных трасс и пространства для обслуживания оборудования.
- Если двухчасовой автономности штатного бака недостаточно, предусмотреть внешнее топливное хозяйство и автоматическую подкачку под требуемую продолжительность работы.
Для сравнения с другими решениями мегаваттного класса можно перейти в раздел дизельных электростанций 3000 кВт, а варианты подключения генерации непосредственно к сети среднего напряжения представлены среди высоковольтных ДГУ 6,3 и 10,5 кВ.
Высоковольтная ДГУ (6300В) в контейнере: |
|
| Тип контейнера | Цельносварной, «Север» |
| Габариты (ДШВ) | 12000х3500х3600 мм |
| Глушитель | Промышленный |
| Освещение | Основное и аварийное |
| Пожаротушение | Автоматическое аэрозольное |
| Вентиляция | Клапаны эл. приводом и обогревом |
| Отопление | Электроконвекторы. |
| Утепление | 100 мм. |
| Топливный бак | 2000 л. в отдельном отсеке. Автономность - 2 часа. |
| ВВ Ячейки | В отдельном отсеке. |
Оставьте заявку на расчет цены проекта дизельного генератора 3000 кВт
