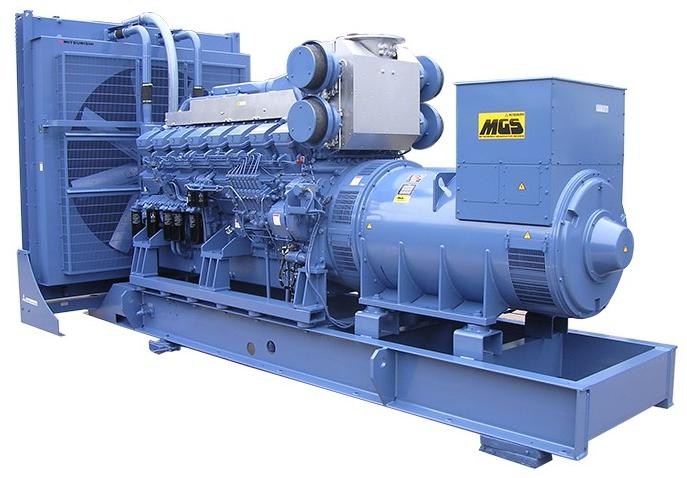

Дизельная электростанция (ДГУ) Mitsubishi MGS1500B (1455 кВт)

Мнение главного инженера проектов “Техэкспо” – Ишина Игоря

Mitsubishi - простой и надежный двигатель для резерва в диапазоне больших мощностей. Его стоит выбирать, когда нужна понятная механика, хорошая цена и стабильная работа; при резких ступенчатых нагрузках важно учитывать прием нагрузки.

Производитель: Mitsubishi (Япония)
Номинальная мощность: 1455 кВт / 1819 кВА
Максимальная мощность: 1600 кВт / 2000 кВА
Двигатель: Mitsubishi S16R-PTA-S (Япония)
Дополнительные опции: Контейнер / шасси / АВР / бак / SCADA
Цена с НДС 80 678 085 руб.
Запросить КП В корзину

Технические характеристики

Двигатель Mitsubishi S16R-PTA-S

Объём двигателя, л65.4
СтранаЯпония
Максимальная мощность, кВт1678.00
Объём масляной системы, л230.00
Расположение цилиндров16, V-образное
Тип охлаждения двигателяжидкостное
Частота вращения, об/мин1500
Расход топлива при 100% нагрузке, л/час406.6
Расход топлива при 75% нагрузке, л/час305

Генератор переменного тока

Габариты ДЭС

Габариты, мм 5435x2160x2581
Ёмкость бака, л 1000, 3000 или 5000
Масса, кг 15770

Прочее

Номинальная мощность 1455
Двигатель Mitsubishi
Расход топлива при 100% нагрузке, л/час 406.6
Расход топлива при 75% нагрузке, л/час 305

Краткое позиционирование модели

Дизельная электростанция Mitsubishi MGS1500B номинальной мощностью 1455 кВт (1819 кВА) японского производства оснащена шестнадцатицилиндровым V-образным двигателем Mitsubishi S16R-PTA-S с жидкостным охлаждением. Максимальная электрическая мощность установки составляет 1600 кВт (2000 кВА). ДГУ может использоваться для резервного электроснабжения нефтеперекачивающих терминалов, где необходимо поддерживать работу технологических насосов, систем управления трубопроводами, противопожарного оборудования и инженерной инфраструктуры. При подборе учитывают пусковые токи электродвигателей, особенности работы частотных преобразователей и требования к безопасной остановке технологических процессов. Такие задачи решают при организации электроснабжения нефтегазовых объектов.

Номинальная мощность 1455 кВт: соответствует полной мощности 1819 кВА. Максимальная электрическая мощность составляет 1600 кВт (2000 кВА). При выборе установки учитывают рабочую нагрузку, коэффициент мощности потребителей и допустимые ступени ее подключения.

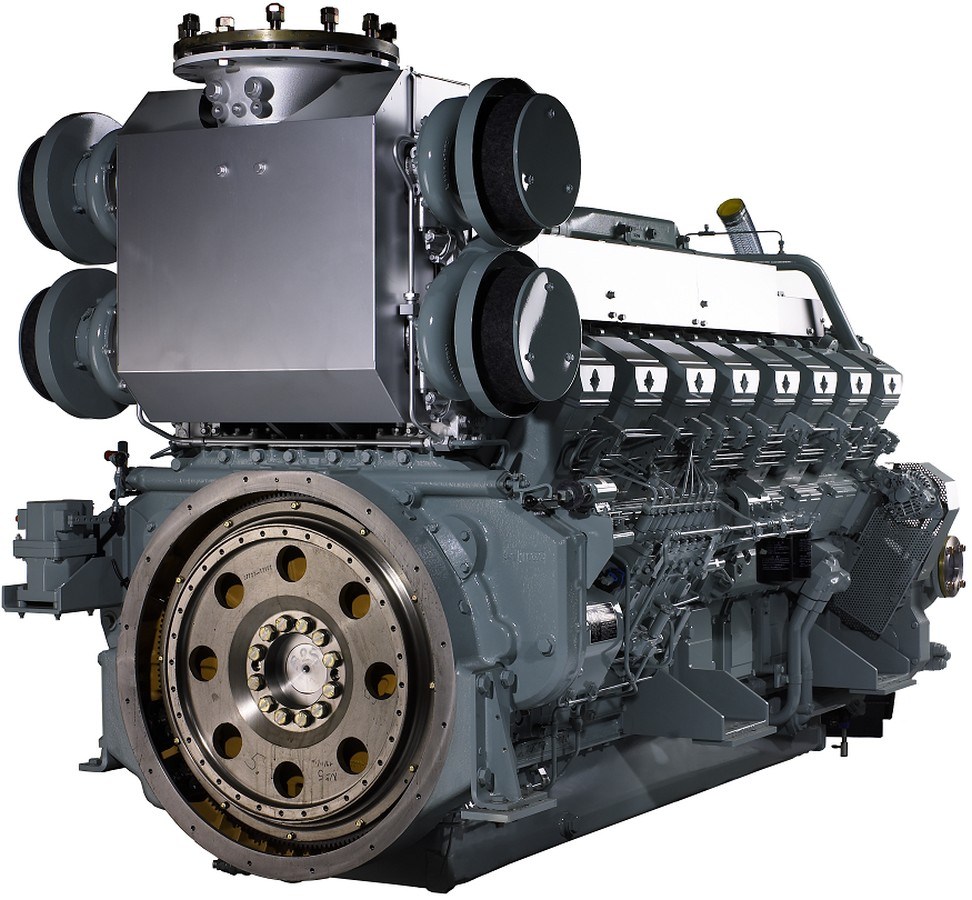

Двигатель Mitsubishi S16R-PTA-S: шестнадцатицилиндровый V-образный дизель рабочим объемом 65,4 л с жидкостным охлаждением и частотой вращения 1500 об/мин.
Характеристики двигателя: максимальная механическая мощность составляет 1678 кВт, объем масляной системы — 230 л. При планировании обслуживания учитывают регламент Mitsubishi, продолжительность работы и условия эксплуатации электростанции.
Генераторная часть: предусмотрены варианты альтернаторов Mecc Alte ECO46-2L/4, Stamford PI734F, Leroy Somer LSA 51.2 M60 и Marelli MJB 500 SC4. Конкретное исполнение выбирают с учетом характеристик насосных электродвигателей, требований к регулированию напряжения и схеме электроснабжения объекта.
Расход топлива: 305 л/ч при 75% нагрузке и 406,6 л/ч при полной нагрузке. Эти значения используют для предварительного расчета потребности в дизельном топливе при выбранном режиме эксплуатации.
Габариты и масса: размеры 5435x2160x2581 мм, масса 15770 кг. Контейнер, шасси, АВР, дополнительный топливный бак и система SCADA доступны как опции. Возможность высоковольтного исполнения на 6,3 или 10,5 кВ согласовывают отдельно.

Практический сценарий выбора

На крупном нефтеперекачивающем терминале Mitsubishi MGS1500B может обеспечивать резервное питание технологических насосов, систем контроля давления, запорной арматуры с электроприводами, противопожарных установок и диспетчерского оборудования. При отключении внешней сети необходимо сохранить управление трубопроводной инфраструктурой, обеспечить работу критичных систем безопасности и выполнить контролируемую остановку насосных агрегатов, для которых дальнейшая работа невозможна. Особенность такого объекта заключается в высокой мощности электродвигателей и взаимосвязи насосных станций с системами регулирования давления. Поэтому при проектировании резервного электроснабжения определяют приоритетные группы потребителей, проверяют допустимые ступени нагрузки и согласовывают последовательность переключения оборудования.

Рассчитать нагрузку насосного оборудования: определить потребление технологических насосов, систем охлаждения и смазки, вентиляции, электроприводов арматуры, освещения и инженерной автоматики с учетом режимов одновременной работы.
Проверить пусковые характеристики: оценить токи запуска насосных электродвигателей, особенности устройств плавного пуска и частотных преобразователей. Проверить допустимые провалы напряжения при подключении мощных потребителей.
Выделить системы технологической безопасности: определить оборудование контроля давления, аварийной остановки, обнаружения утечек, противопожарной защиты и связи, которому требуется резервное питание для безопасного состояния объекта.
Согласовать алгоритмы управления насосами: предусмотреть последовательное включение агрегатов, контроль положения запорной арматуры и необходимые технологические блокировки. Исключить автоматический запуск насосов без подтверждения готовности вспомогательных систем.
Организовать автоматическое резервирование: определить необходимость АВР, ИБП для контроллеров и диспетчеризации, а также возможность подключения ДГУ к существующим распределительным устройствам. При необходимости рассмотреть высоковольтное исполнение или работу нескольких генераторов в параллель.
Подготовить условия размещения: рассчитать запас топлива по фактическому графику нагрузки, предусмотреть вентиляцию, отвод выхлопных газов, противопожарные мероприятия и доступ для обслуживания. Размещение ДГУ согласовать с требованиями взрывопожарной безопасности и классификацией опасных зон объекта.

Для сравнения характеристик и подбора оборудования близкой мощности рассмотрите дизельные электростанции 1500 кВт. Специалисты «Техэкспо» помогут подобрать комплектацию Mitsubishi MGS1500B с учетом мощности насосного оборудования, пусковых нагрузок, требований к технологической безопасности, автоматизации и условий размещения электростанции.
