Дизельная электростанция (ДГУ) HERTZ HG2270PL (1619 кВт)

Краткое позиционирование модели

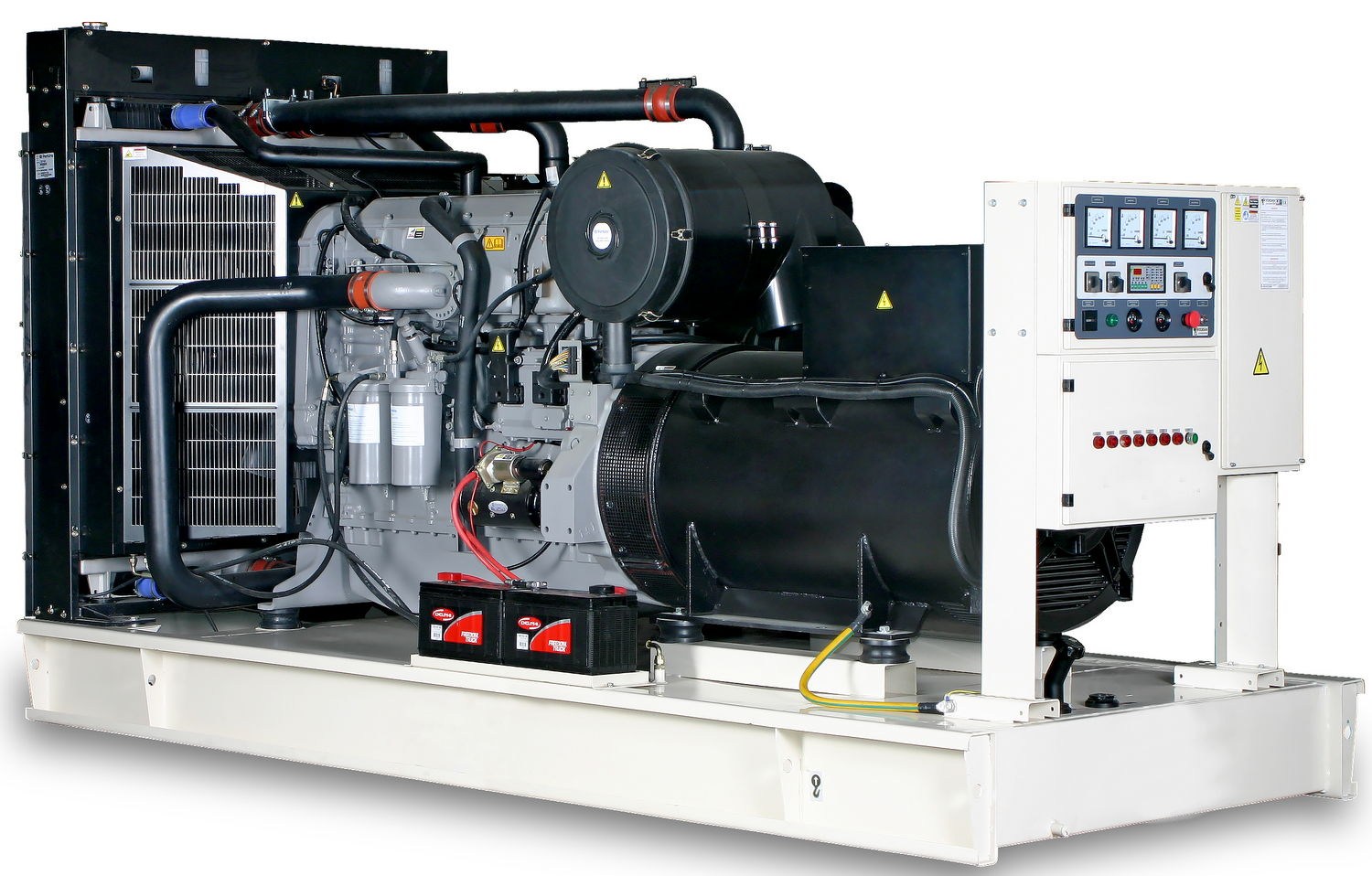

Дизельная электростанция HERTZ HG2270PL номинальной мощностью 1619 кВт (2024 кВА) турецкого производства оснащена шестнадцатицилиндровым V-образным двигателем Perkins 4016-61TRG2 с жидкостным охлаждением. ДГУ предназначена для электроснабжения объектов с высокой нагрузкой, где необходимо обеспечить работу мощного насосного оборудования, инженерных систем и технологической автоматики. Электростанцию можно рассматривать для резервного питания крупного водозаборного комплекса с несколькими насосными станциями, резервуарами чистой воды и оборудованием водоподготовки. При подборе учитывают пусковые токи насосных агрегатов, гидравлические режимы трубопроводов и допустимое время остановки оборудования. Такие задачи актуальны при организации электроснабжения насосных станций и объектов водоснабжения.

• Номинальная мощность 1619 кВт: соответствует полной мощности 2024 кВА. При расчете электроснабжения учитывают активную и реактивную составляющие нагрузки, коэффициент одновременности и запас на запуск электродвигателей.
• Двигатель Perkins 4016-61TRG2: шестнадцатицилиндровый V-образный дизель рабочим объемом 61,1 л с жидкостным охлаждением и частотой вращения 1500 об/мин.
• Характеристики двигателя: максимальная мощность составляет 1894 кВт, объем масляной системы — 237,2 л. При подготовке графика обслуживания учитывают регламент производителя двигателя и фактические условия эксплуатации.
• Генераторная часть: для комплектации предусмотрены альтернаторы Mecc Alte ECO46-1.5L/4A, Stamford PI734G, Leroy Somer LSA 51.2 L70 и Marelli MJB 500 MB4. Конкретный вариант выбирают по требованиям к пусковым токам, регулированию напряжения и характеристикам подключаемых потребителей.
• Дополнительное оснащение: контейнер, шасси, АВР, топливный бак и система SCADA доступны как опции. Возможность высоковольтного исполнения на 6,3 или 10,5 кВ согласовывают отдельно с учетом схемы распределения электроэнергии.
• Габариты установки: 6010x2250x2750 мм. Размеры учитывают при проектировании основания, выборе машинного помещения, организации вентиляции, монтажа и доступа к узлам двигателя для обслуживания.

Практический сценарий выбора

На крупном водозаборном комплексе HERTZ HG2270PL может использоваться для резервного электроснабжения насосов первого и второго подъема, установок фильтрации, систем дозирования реагентов, вентиляции и диспетчерского оборудования. При отключении внешней сети важно сохранить контроль давления в водопроводной сети, предотвратить неконтролируемую остановку насосных групп и обеспечить питание оборудования, необходимого для поддержания технологических процессов. Особенность такого объекта заключается в значительных пусковых токах электродвигателей и необходимости согласовывать электрические режимы с гидравлическими характеристиками системы. Поэтому выбор ДГУ требует расчета не только суммарной мощности насосов, но и последовательности их запуска, допустимых перепадов давления и требований к резервированию.

• Рассчитать нагрузку насосных станций: определить потребление основных и резервных насосов, установок водоподготовки, систем дозирования, вентиляции и вспомогательного оборудования с учетом технологических режимов.
• Проверить пусковые токи электродвигателей: оценить способы запуска насосов, характеристики устройств плавного пуска и частотных преобразователей, допустимые провалы напряжения и ступени подключения нагрузки.
• Согласовать гидравлические режимы: определить последовательность остановки и повторного запуска насосных агрегатов, чтобы снизить риск гидроударов, резких перепадов давления и нарушения работы трубопроводной сети.
• Выделить приоритетные потребители: предусмотреть резервное питание контроллеров насосных станций, систем измерения давления и уровня воды, диспетчеризации, связи и оборудования технологической защиты.
• Организовать автоматическое переключение: определить необходимость АВР и ИБП для управляющей электроники, проверить допустимое время перерыва питания и предусмотреть поэтапный запуск насосных групп после выхода ДГУ на рабочий режим.
• Подготовить условия эксплуатации: рассчитать необходимый запас топлива по рабочему графику насосной станции, предусмотреть вентиляцию, отвод выхлопных газов, защиту от влаги, противопожарные мероприятия и доступ для обслуживания оборудования.

Для сравнения характеристик и выбора оборудования соответствующего класса мощности рассмотрите дизельные электростанции 1600 кВт. Специалисты «Техэкспо» помогут подобрать комплектацию HERTZ HG2270PL с учетом мощности насосных агрегатов, пусковых нагрузок, требований к автоматизации, резервированию и условий размещения электростанции.
