Поставка двух ДГУ 2000 кВт для Светлинской ГЭС в Якутии
Задача
Решение
Закажите расчет бюджета аналогичного проекта
ЗаказатьОсобенности проекта
Весной этого года компания «Техэкспо Инжиниринг» выполнила проект по поставке источника дополнительного электроснабжения для значимого производственного объекта в Якутии — Светлинской ГЭС. Две ДГУ — 500 кВт и 1500 кВт были доставлены в поселок Светлый Мирнинского района на производственную площадку АО «Вилюйской ГЭС-3».

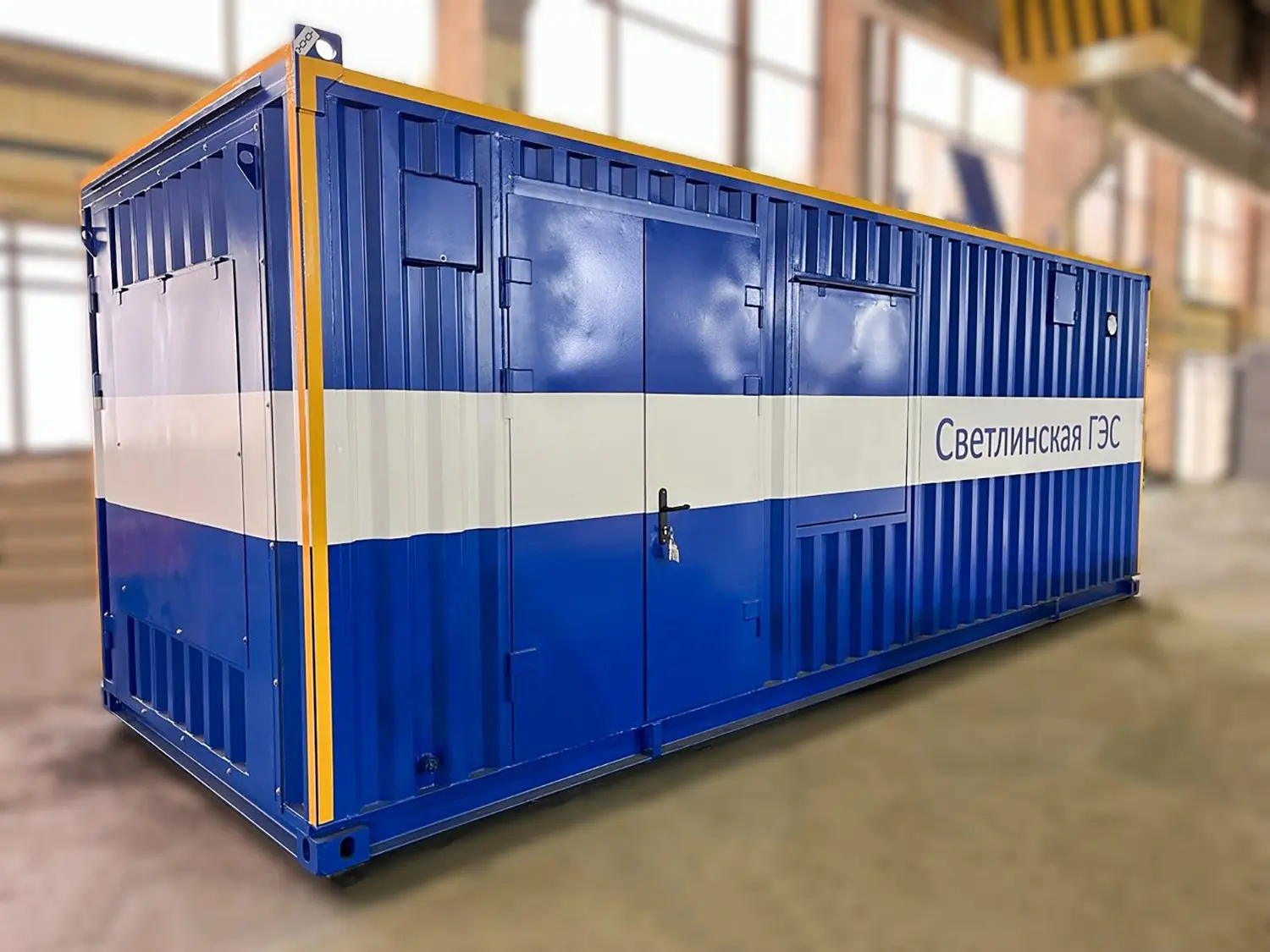

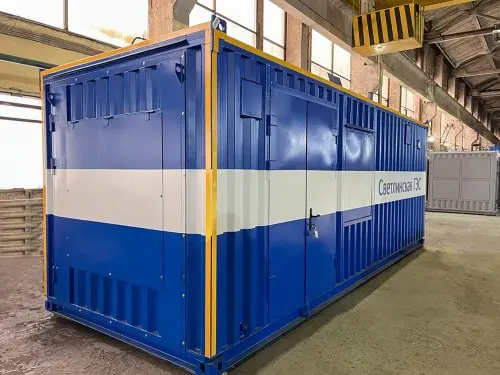

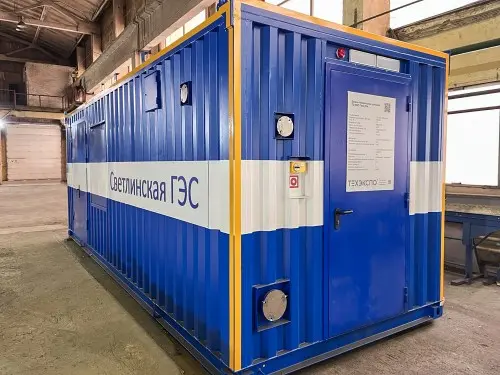

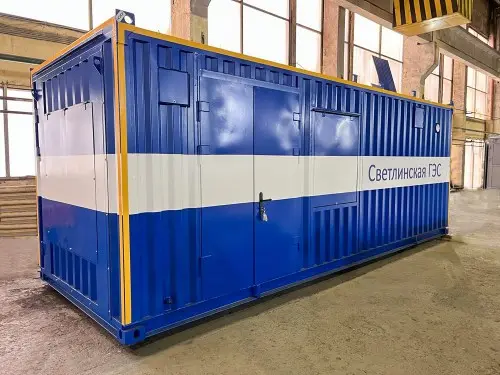

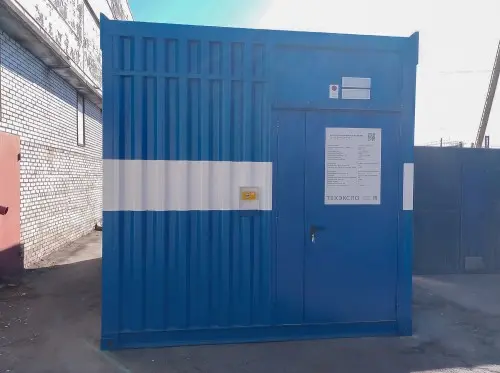

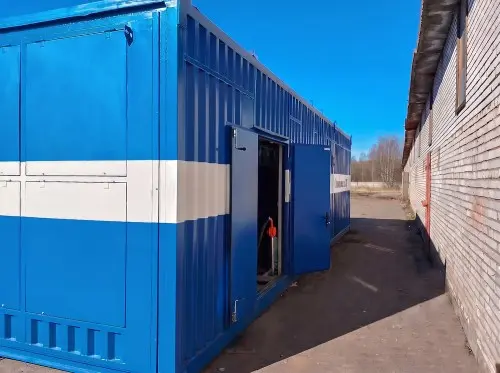

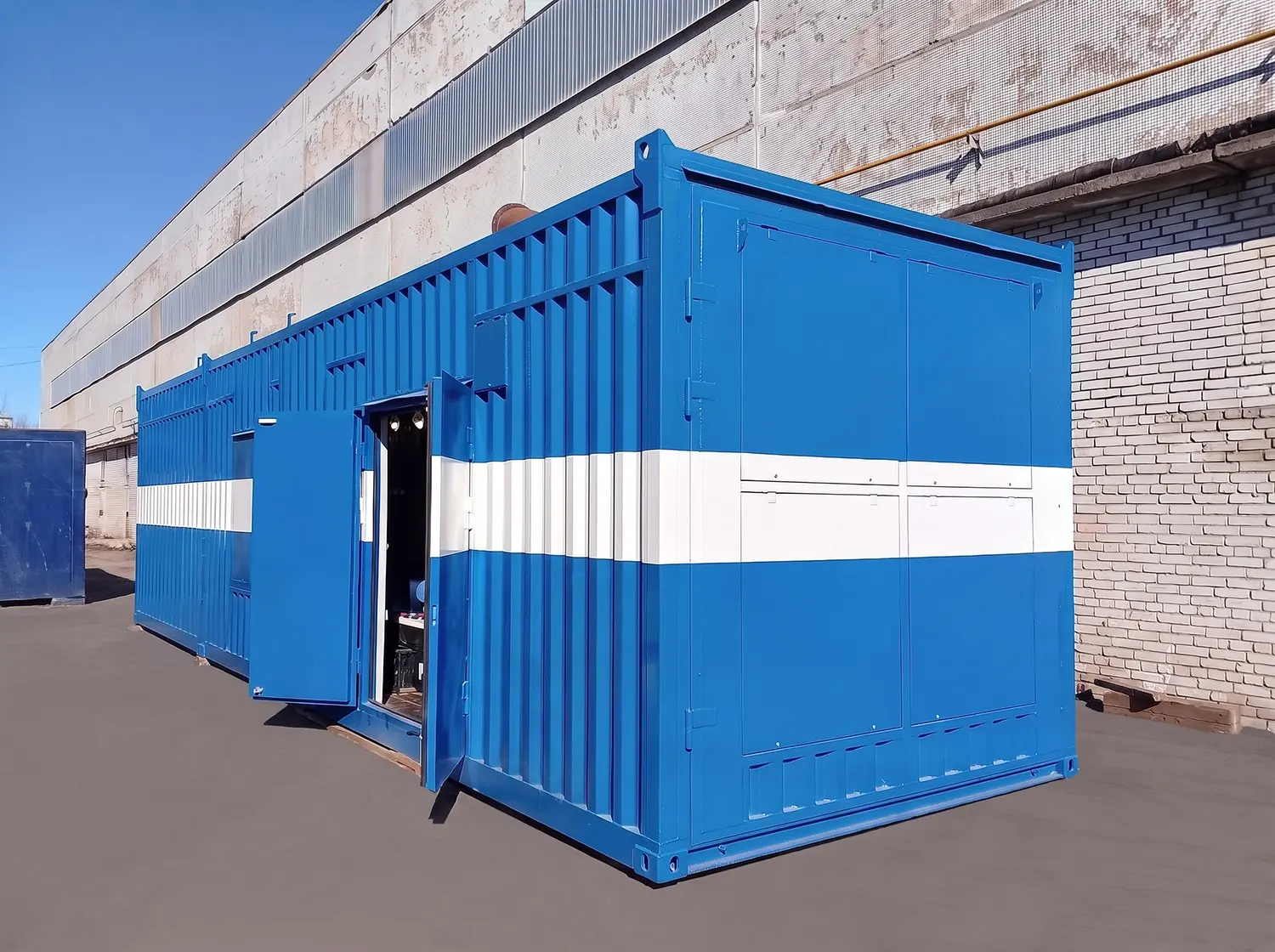

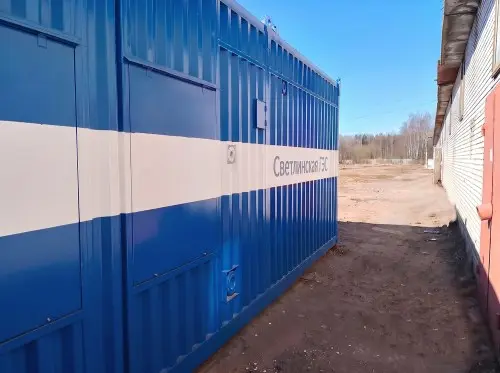

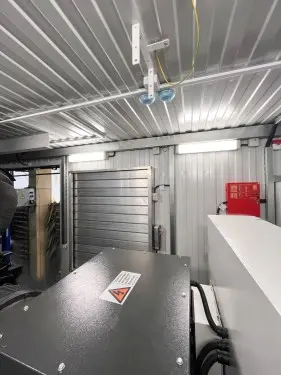

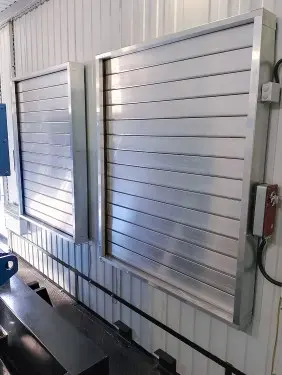

ДЭС будут работать в условиях IV и V района снегового района с перепадом температур окружающего воздуха от – 55 °С до + 40 °С. В соответствии с условиями эксплуатации ДГУ поставляются в утеплённых металлических цельносварных термоизолированных блок-контейнерах «Север».
Дизельные электростанции ТЭ.500С-Т400-2РН и ТЭ.1500С-Т6300-2РН прошли испытания под нагрузкой 10%, 50%, 100% и 110 % на производственной площадке «ТЭИ» в Санкт-Петербурге. Также ДГУ испытывались на заводе-изготовителе под аналогичной нагрузкой от 0 до 110%.
После поставки на объекте был произведены работы по монтажу и пусконаладке, закончившиеся работой ДЭС под нагрузкой.
Проект в цифрах
общая мощность
год реализации
регион проекта
вид поставки
Фотогалерея
48
Детали проекта

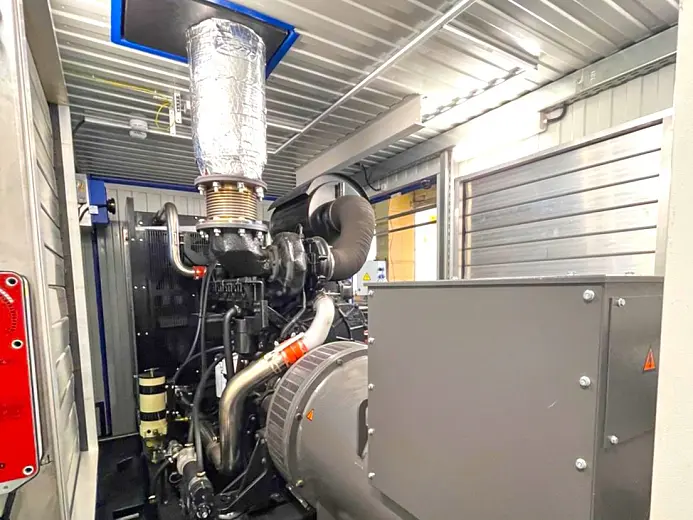

Характеристики ДЭС ТЭ.500С-Т400-2РН Yuchai 500 кВт

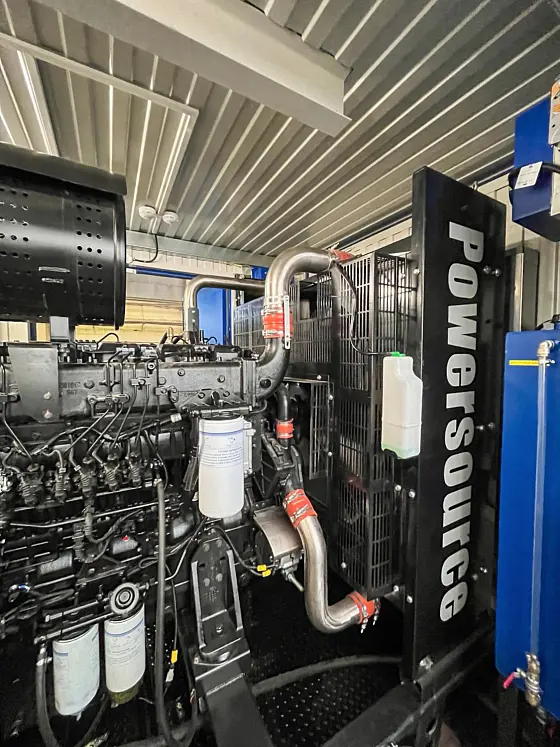

- Двигатель: Yuchai YCTD20840-G31

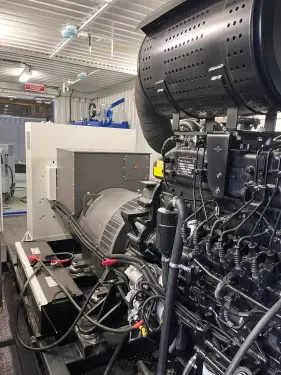

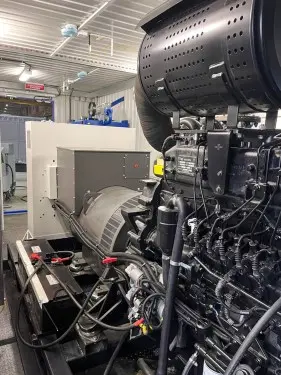

- Генератор: Fujian CJ544FS

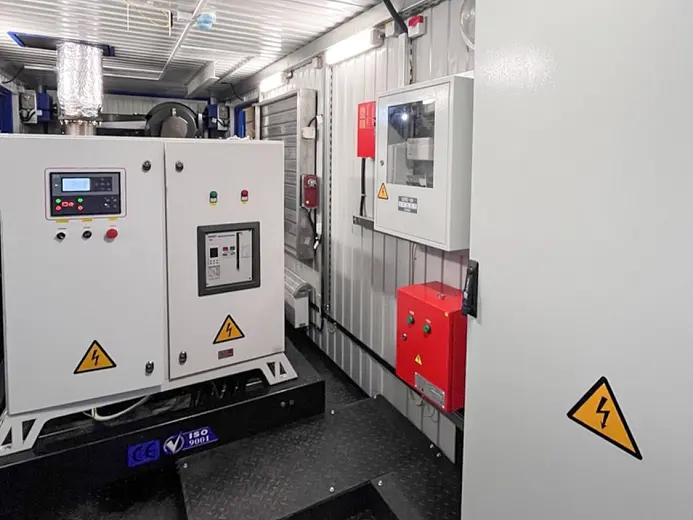

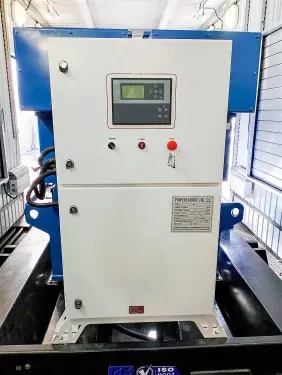

- Панель управления: Deif AGC-150

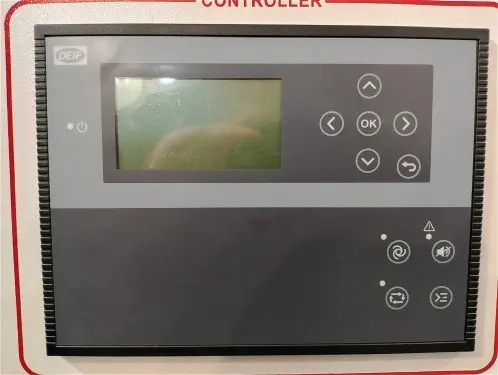

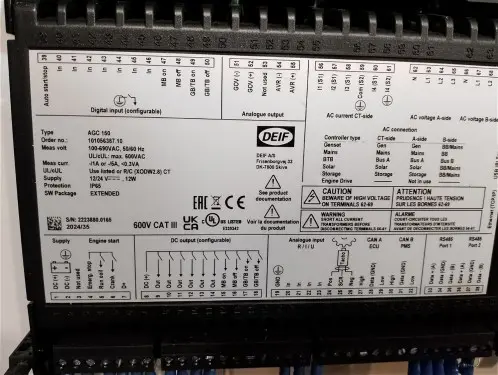

- Номинальная мощность ДЭС, Prime power (PRP)— 500кВт/625 кВа
- Резервная мощность Standby power (в течение 1 часа) — 550 кВт / 688 кВА
- Номинальное напряжение – 0,4 кВ
- Частота тока – 50 Гц
- Частота вращения вала двигателя — 1500 об/мин
- Расход топлива при 75 % нагрузке — 92,6 л/ч
- Расход топлива при 100 % нагрузке — 126,1 л/ч
- Межсервисный интервал не менее 250 м.ч.
- Род тока — переменный трехфазный
- Номинальный коэффициент мощности — 0.8
- Номинальный ток ДГУ — 900 А
- Класс изоляции — H
- Степень защиты — IP23

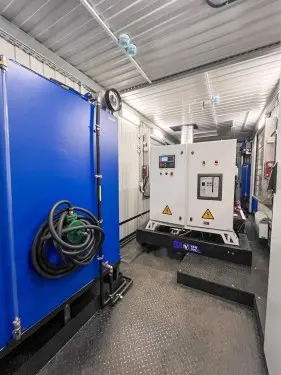

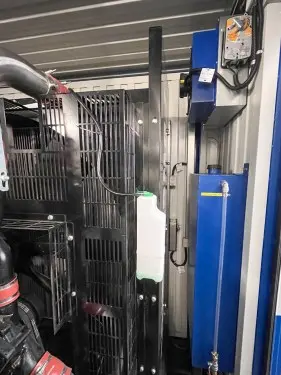

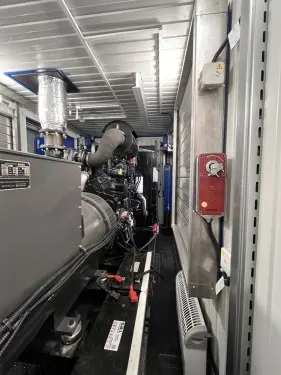

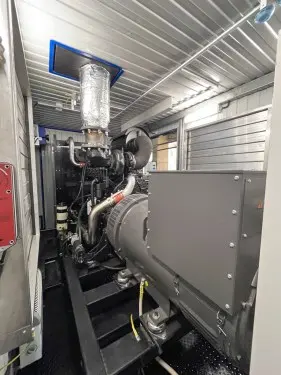

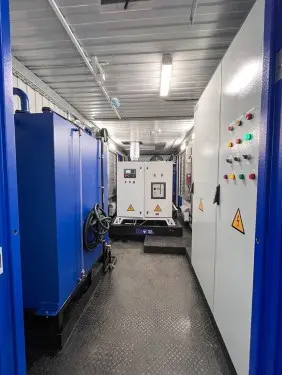

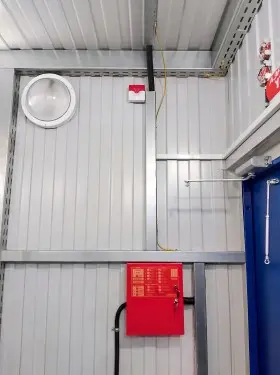

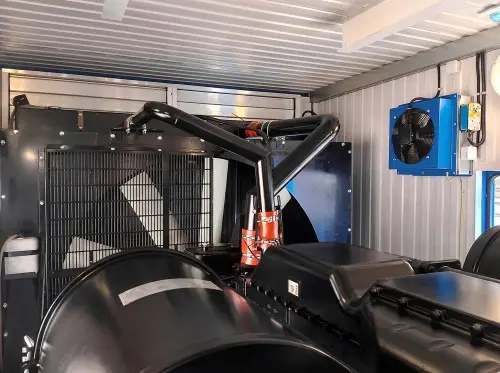

- Контейнер цельносварной с внутренними подсистемами

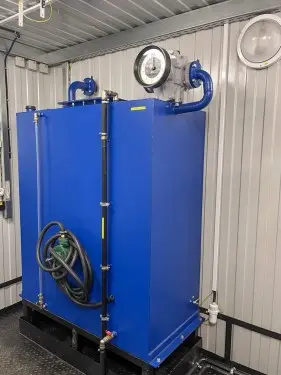

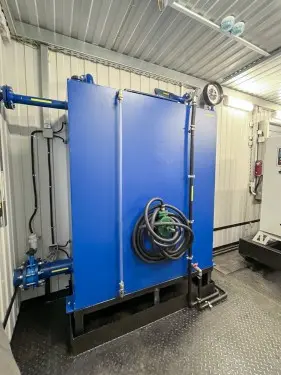

- Топливный бак 980 л

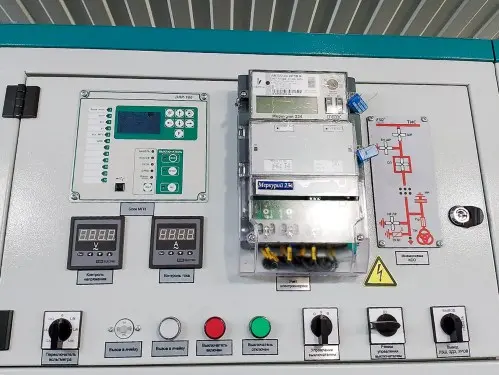

- Распределительное устройство 0,4 кВ

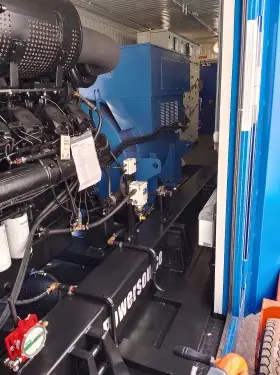

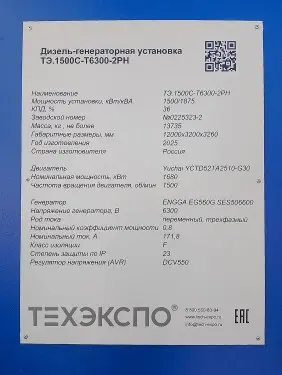

Характеристики ДЭС ТЭ.1500С-Т6300-2РН Yuchai 1500 кВт

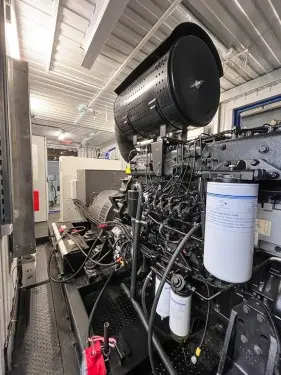

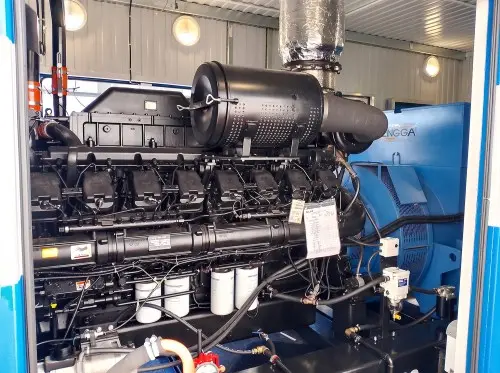

- Двигатель: Yuchai YCTD52TA2510-G30

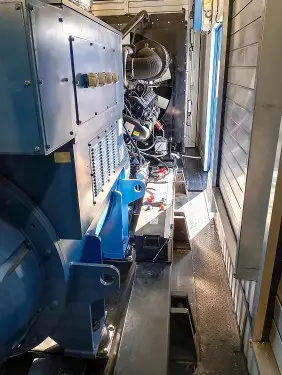

- Генератор: ENGGA EG560GSES 506600
- Панель управления: Deif AGC-150
- Номинальная мощность ДЭС, Prime power (PRP)— 1500 кВт/1875 кВа
- Резервная мощность ДЭС (в течение 1 часа) — 1760 кВт/2200 кВа
- Частота вращения вала двигателя — 1500 об/мин
- Расход топлива при 75 % нагрузке — 311 л/ч
- Расход топлива при 100 % нагрузке — 428 л/ч
- Номинальное напряжение – 6,3 кВ
- Частота тока – 50 Гц
- Количество фаз – 3
- КПД генератора — 97,15 %.
- Класс изоляции — H
- Система автоматической маслоподкачки
- Контейнер цельносварной с внутренними подсистемами

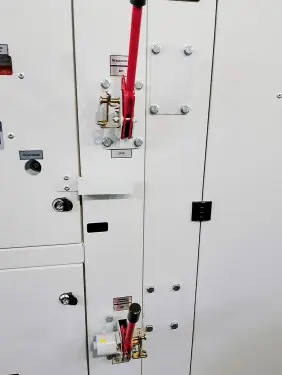

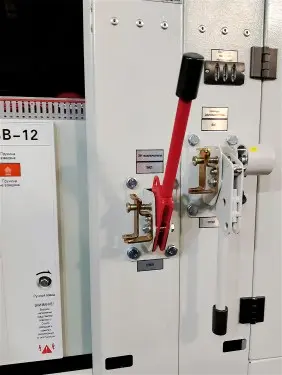

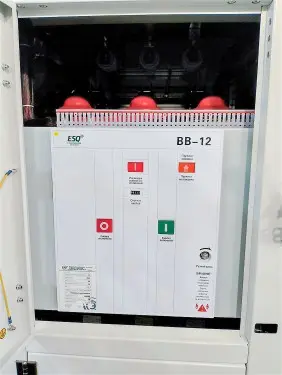

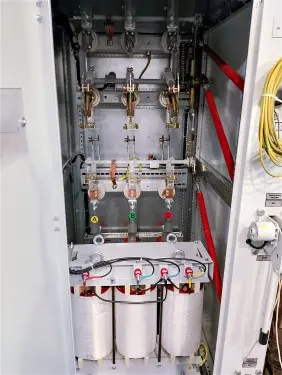

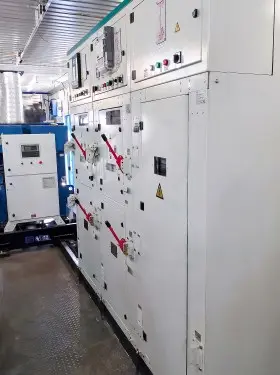

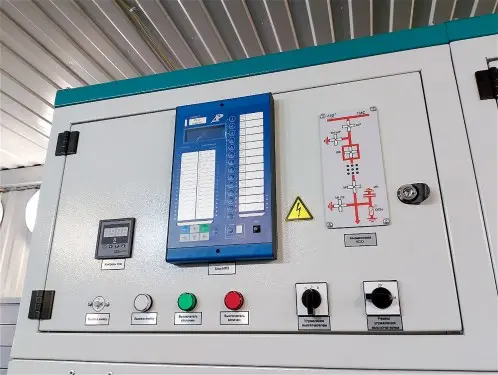

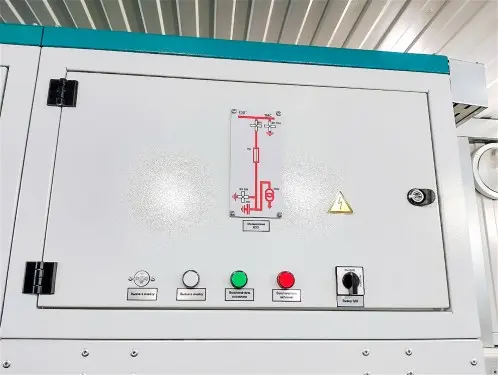

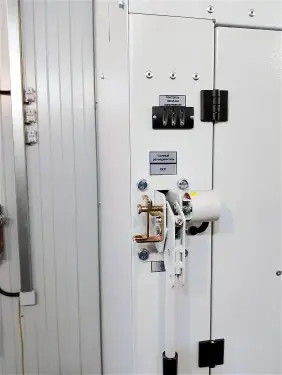

- Распределительное устройство 6,3 кВ с вакуумными выключателями марки ЭЛКОМ и устройствами микропроцессорной защиты Сириус
- Топливный бак 980 л

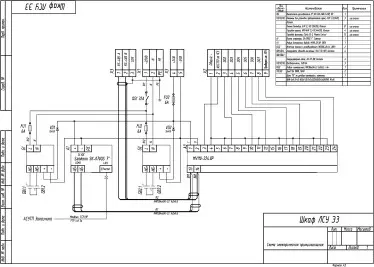

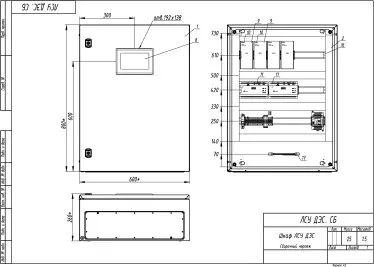

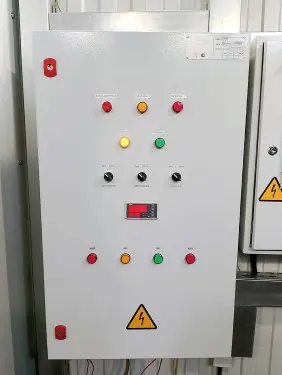

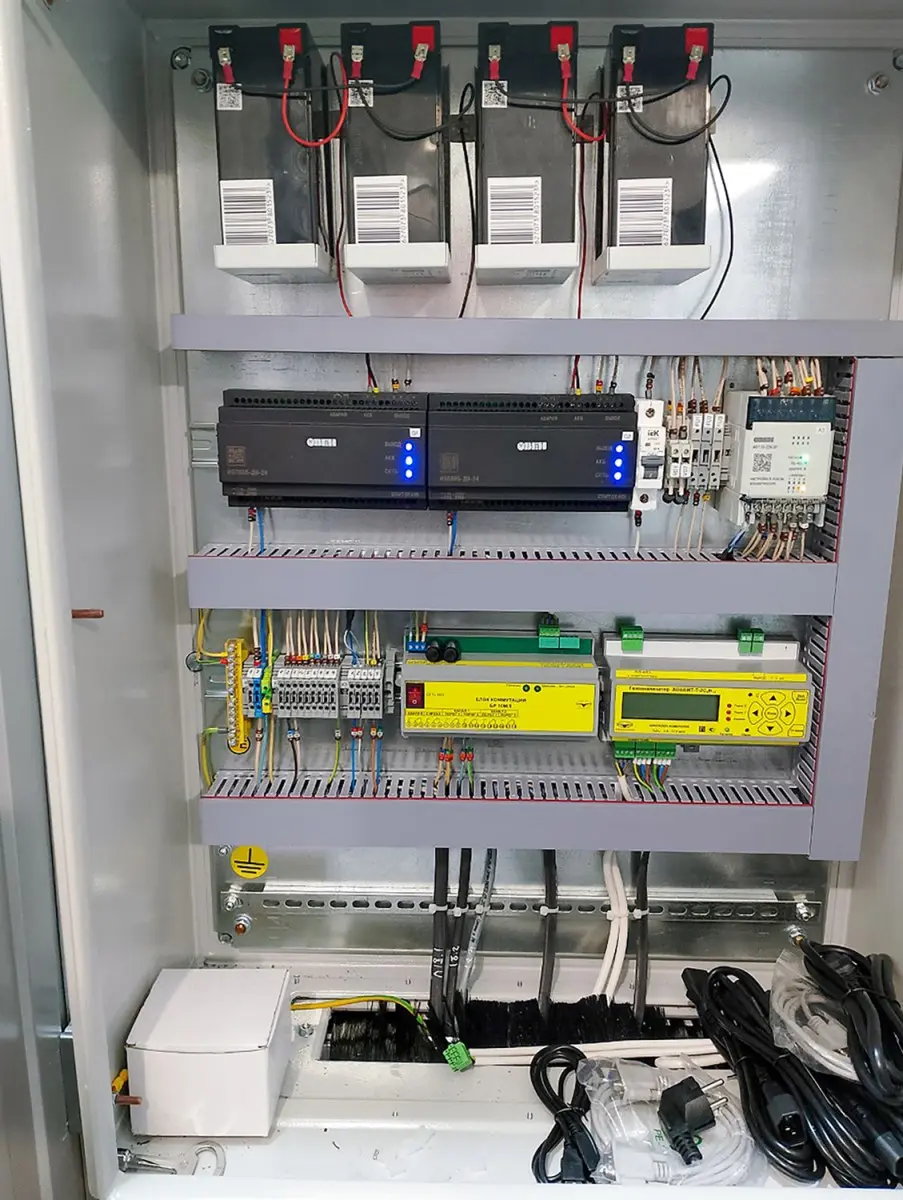

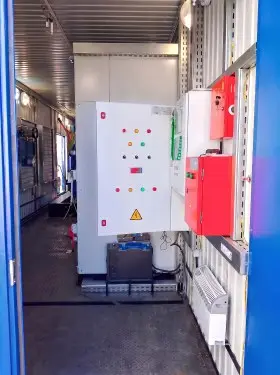

Специально для этого проекта специалисты ТЭИ разработали локальную систему управления (ЛСУ).

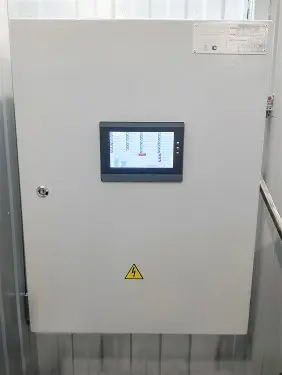

Комплектная локальная станция управления (ЛСУ АДЭС) предназначена для автоматического управления, диагностики, контроля и защиты АДЭС.
-
автоматическое включение АДЭС на параллельную работу на общие шины;
- местный / дистанционный, автоматизированный / автоматический запуск АДЭС;
- стабилизация выходных электрических параметров;
- контроль мощности (S, P, Q), напряжения, тока, cos φ;
- управление пуском, остановом, предпусковыми и предостановочными операциями;
- автоматическое регулирование частоты вращения двигателя;
- автоматическое регулирование напряжения на выходе генератора;
- поддержание заданной температуры охлаждающей жидкости;
- контроль степени зарядки АБ и ее автоматическую подзарядку;
- аварийно-предупредительную сигнализацию при отклонении технологических параметров;
- автоматическую защиту АДЭС по технологическим параметрам;
- формирование аварийного останова АДЭС при отказе программно-аппаратных средств ЛСУ АДЭС, по команде РЗА генераторного выключателя с гашением поля генератора, при срабатывании технологических защит и появлении аварийной сигнализации, в том числе при не состоявшемся пуске и останове.
Система управления АДЭС дополнительно обеспечивает:
- контроль и управление топливной системой;
- контроль и управление системой охлаждения;
- сигнализацию уровня в расходных емкостях ДТ;
- контроль загазованности по парам ДТ в помещении с агрегатом АДЭС.
Гарантия, ПНР, ШМР
Для обеспечения оперативного ремонта и/или ТО специалисты «ТЭИ» подобрали комплект запасных частей и расходных материалов для каждой единицы ДЭС:
- регулятор напряжения для силового генератора (АРН);
- фильтры масляные;
- фильтр топливные тонкой очистки;
- фильтры топливные грубой очистки;
- фильтры воздушные;
- ремни приводные;
- картриджи для Separ-2000;
- помпа циркуляции ОЖ в сборе;
- сальники коленчатого вала передние и задние;
- датчик температуры ОЖ, давления масла и оборотов;
- натяжной и опорный ролик ремня привода вентилятора;
- подзарядное устройство АКБ;
- стальные усиленные обжимочные хомуты 12-80 мм;
- морозостойкие нейлоновые хомуты 400 мм;
- комплект варисторов, диодный мост и комплект диодов для генераторов.
Особенности поставки
- ДВС заправлены зимними сортами дизельного масла и охлаждающей жидкостью.
- Испытания под нагрузкой на заводе-изготовителе проходили с участием представителей Заказчика.
- Приемосдаточные испытания по проекту были проведены на производственной площадке АО «Вилюйская ГЭС-3».
- Гарантийный срок на поставленное оборудование составляет 24 месяца с момента ввода в эксплуатацию.

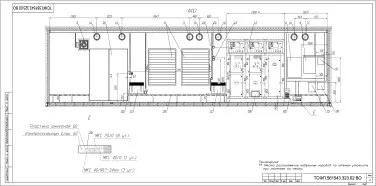

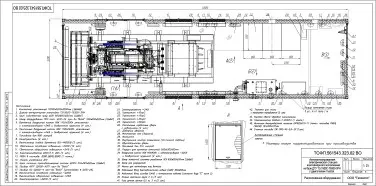

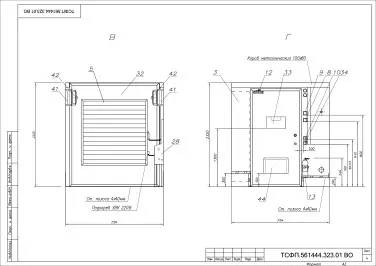

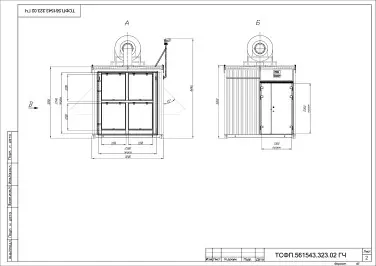

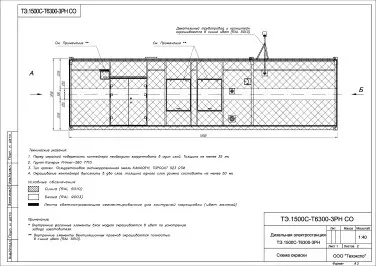

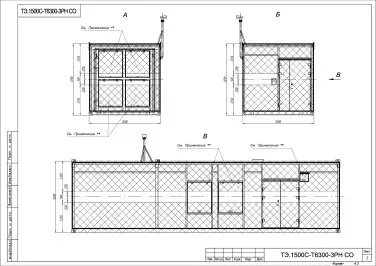

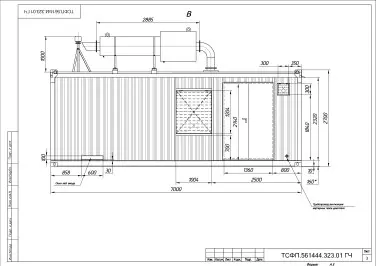

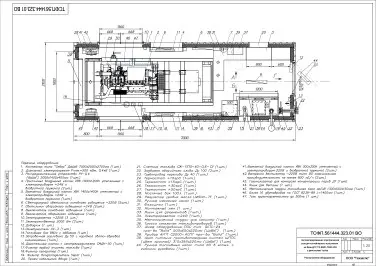

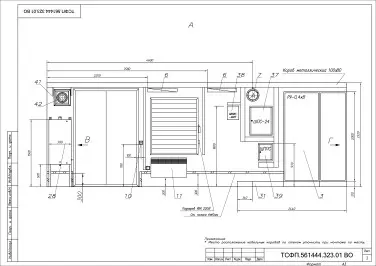

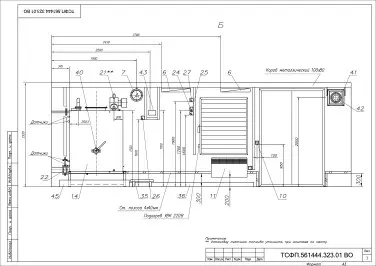

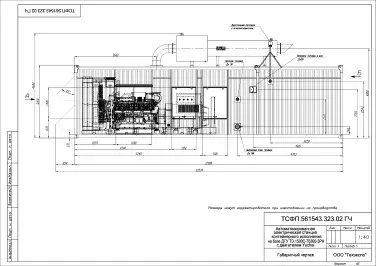

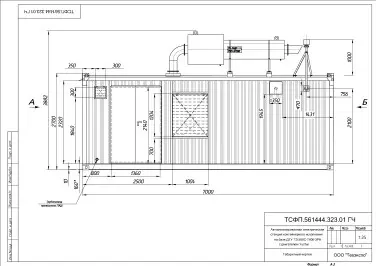

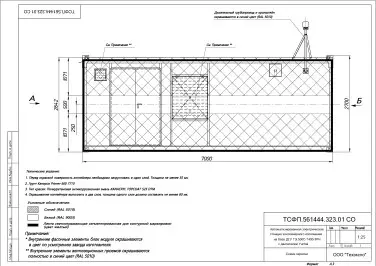

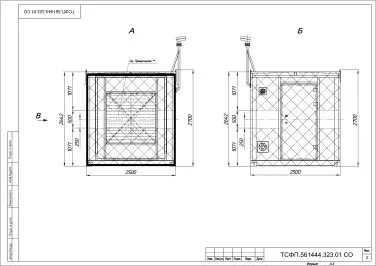

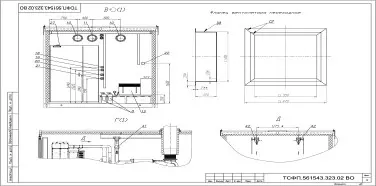

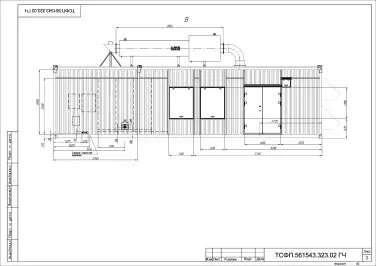

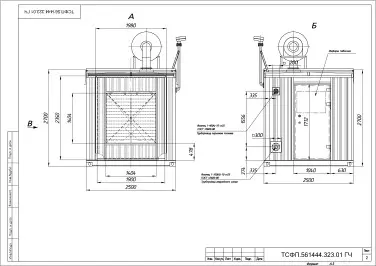

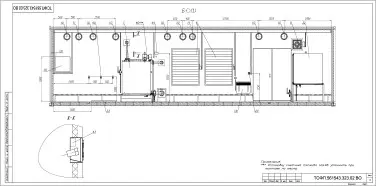

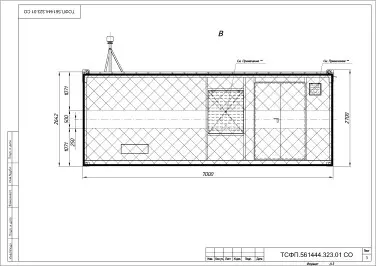

Чертежи
